Type product	Centrale console voor airconditioningregeling
Model	SLB-3-ER (ook SLA-3-ER)
Merk	Mitsubishi Heavy Industries
Max. aantal aanstuurbare binnenunits	144
Max. aantal groepen per blok	9
Max. aantal blokken	16
Max. aantal units per groep	16
Display	Aanraakscherm met achtergrondverlichting
Besturingsfuncties	Groepsbediening, batchgewijze werking, planning, alarmhistorie, USB-import/export (enkel SLB-3-ER)
Instelbare modi	Auto, Koelen, Ontvochtigen, Ventileren, Verwarmen
Temperatuurbereik	18 °C tot 30 °C
Ventilatorsnelheden	Hoog, Medium, Laag
Luchtuitstroomstanden	Auto, Stop 1 t/m 4
Klok	Interne klok, bij stroomuitval < 48 uur behouden
Wachtwoordbeveiliging	Ja
Onderhoud	Reinigen met zachte droge doek; indien nodig met neutraal reinigingsmiddel
Veiligheid	Installatie door erkend vakman; niet met natte handen bedienen; statische ontlading vermijden
Geschikt voor	KX-serie, GHP, PAC
Artikelnummer	SLB-3-ER

Veelgestelde vragen - SLB-3ER MITSUBISHI

Hoe stel ik de datum en tijd in op de Mitsubishi SLB-3-ER?

Druk op MENU en daarna op SYSTEM CONFIG.. Kies TIME&DATE SETTING en pas de waarden aan met de knoppen voor jaar, maand, dag en tijd. Druk op SET en bevestig met Yes.

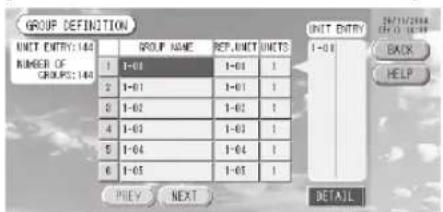

Hoe definieer ik een groep op de centrale console?

Ga naar SYSTEM CONFIG. > GROUP DEFINITION. Selecteer een lege groepsnaam, druk op DETAIL en vervolgens op CHANGE om de naam in te voeren. Voeg units toe via ADD en stel een representatieve unit in door op de gewenste unit te drukken. Bevestig met SET.

Wat betekent het filterpictogram op het scherm?

Het filterpictogram brandt wanneer het luchtfilter van ten minste één binnenunit gereinigd moet worden. Reinig het filter volgens de handleiding van de airconditioner en reset het signaal via FILTER RESET in de groepsinstellingen.

Kan ik meerdere groepen tegelijk bedienen?

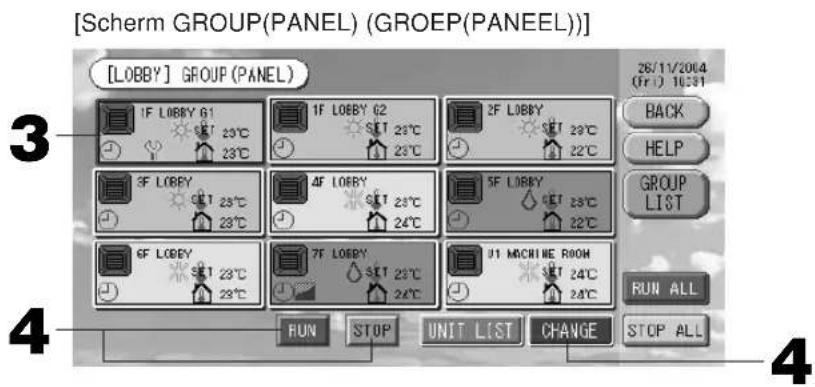

Ja, selecteer meerdere groepen in het GROUP (PANEL)-scherm door ze aan te raken (blauwe rand). Druk vervolgens op RUN of STOP of wijzig instellingen via CHANGE.

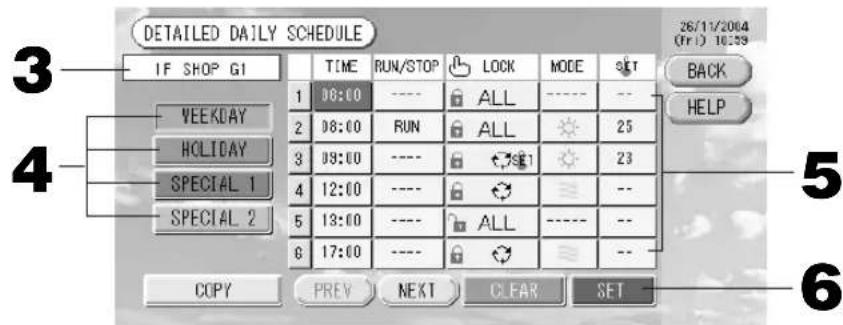

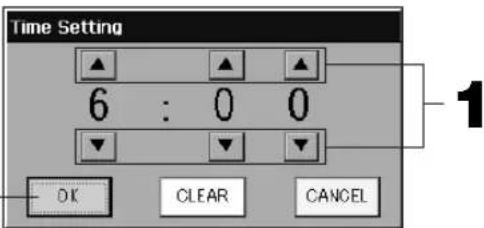

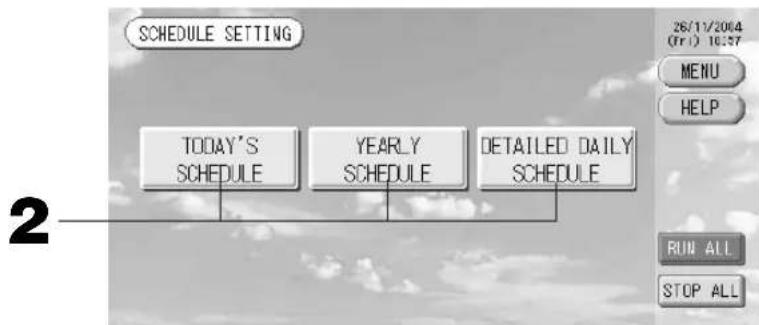

Hoe stel ik een schema in voor een groep?

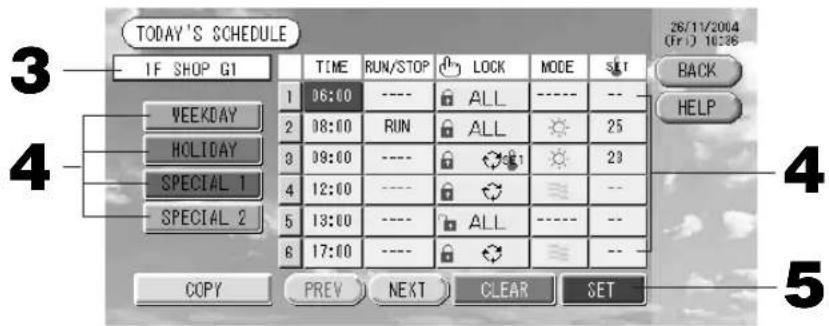

Druk in het hoofdmenu op SCHEDULE SETTING. Kies TODAY'S SCHEDULE of YEARLY SCHEDULE, selecteer de groep en stel de gewenste tijd, modus en temperatuur in. Bevestig met SET.

Wat moet ik doen bij een stroomstoring?

Bij een stroomuitval korter dan 48 uur blijft de klok correct. Na herstel van de spanning volgen de groepen het dichtstbijzijnde schema. Bij langere uitval moet u de klok opnieuw instellen via TIME&DATE SETTING.

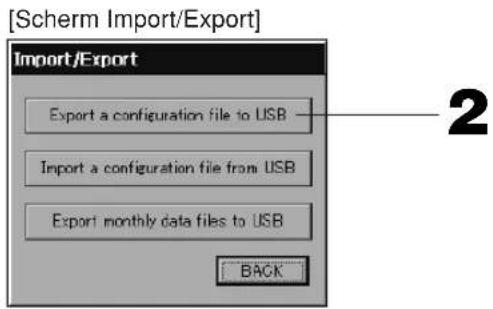

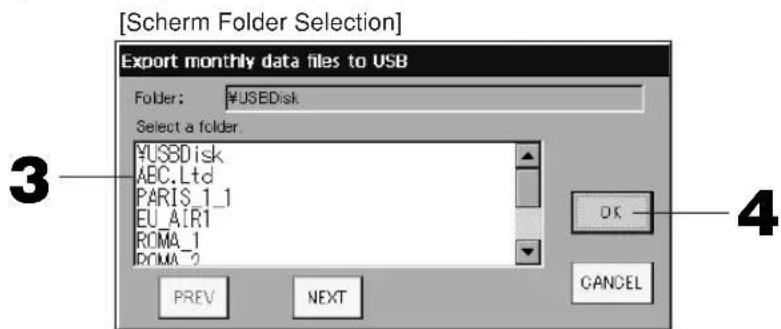

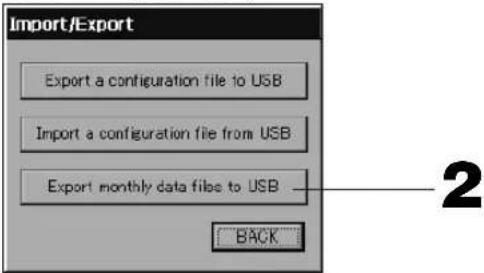

Hoe exporteer ik maandelijkse verbruiksgegevens naar USB?

Steek een USB-stick in de console, druk op IMPORT EXPORT in het hoofdmenu en kies Export monthly data files to USB. Selecteer de map en bevestig met OK. (Enkel op SLB-3-ER)

Het aanraakscherm reageert niet. Wat nu?

Probeer de stroom uit en weer in te schakelen (voeding resetten). Als het probleem aanhoudt, kan er sprake zijn van een defect. Neem contact op met de leverancier van de apparatuur.

Wat is het verschil tussen SLA-3-ER en SLB-3-ER?

Beide modellen zijn centraal consolen. De SLB-3-ER heeft extra functies zoals USB-import/export van configuratie- en verbruiksgegevens en boekingsinstellingen voor energiekostenverdeling.

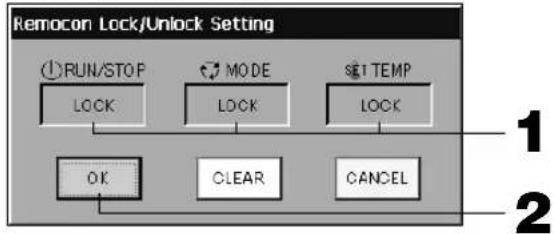

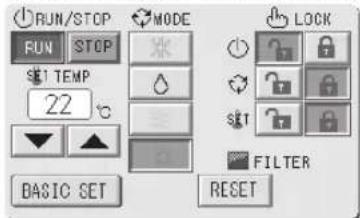

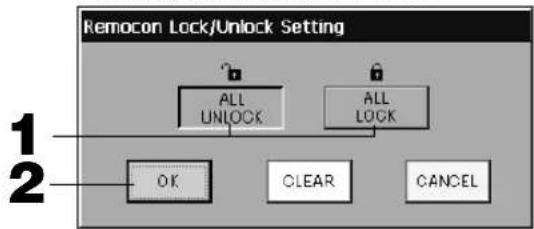

Hoe kan ik de afstandsbediening vergrendelen voor een groep?

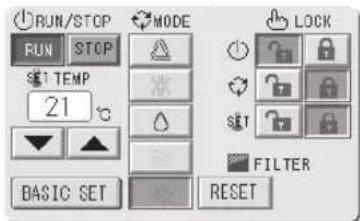

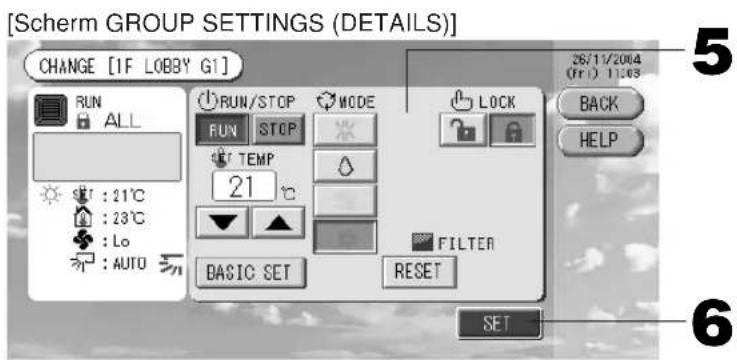

In het scherm GROUP SETTINGS (DETAIL) kunt u per item (run/stop, modus, temperatuur) de bediening via de afstandsbediening toestaan (open) of verbieden (lock). Druk op SET om te bevestigen.

GEBRUIKSAANWIJZING SLB-3ER MITSUBISHI

Onze hartelijke dank voor het gebruiken van de centrale console SLA-3-ER of SLB-3-ER van Mitsubishi Heavy Industries, Ltd.

Lees de handleiding aandachtig door voordat u het apparaat gaat gebruiken. Bewaar de handleiding voor naslag. Als er ooit problemen ontstaan, kan de handleiding zeer nuttig zijn. Lees ook de handleiding die bij de airconditioner wordt geleverd, goed door.

Inhoudsopgave

■ Voorzorgsmaatregelen 2
Inleiding

Overzicht 4

Namen en functies van onderdelen 4

Groepsblokken 4

Opstartscherm 5

Kort overzicht van handelingen 6

Main Menu (Hoofdmenu) 7

Scherm System Configuration (Systeemconfiguratie) 8

Scherm All blocks (Alle blokken) 9

Pictogrammen 10

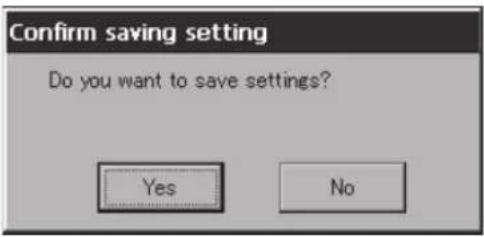

Scherm Changeover Confirmation (Wijziging bevestigen) 10

■Handeling

Tijd en datum instellen 11

Groepen definiëren 11

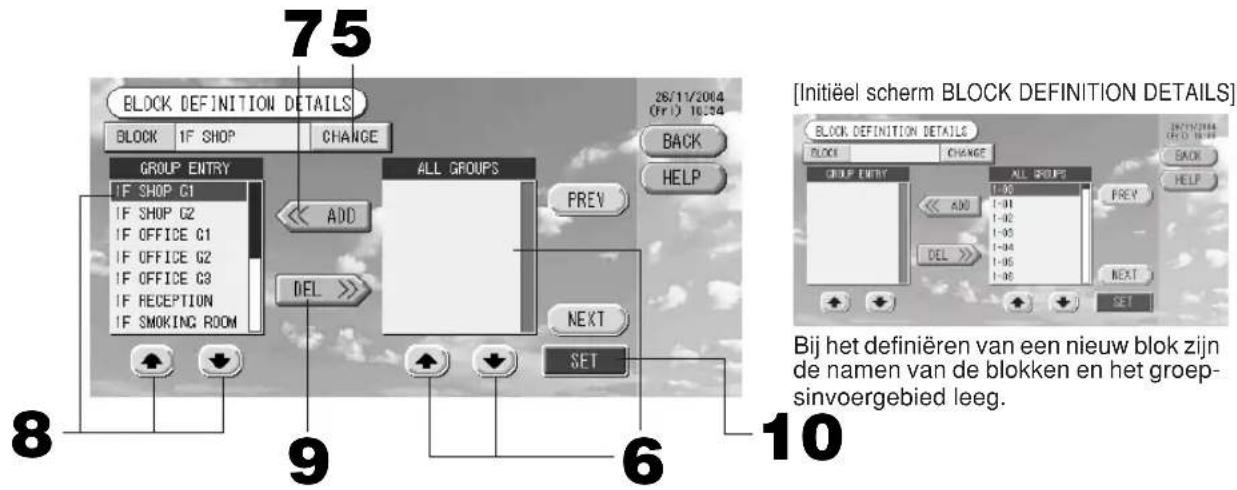

Blokken definiëren 13

Werkinstellingen groep (Groepsstatus bewaken) 15

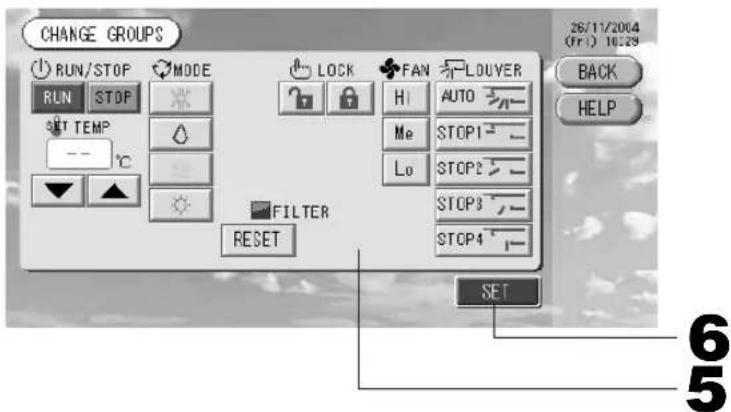

Werkinstellingen voor meerdere groepen 18

Groepsgewijze werking 19

Schema's instellen 20

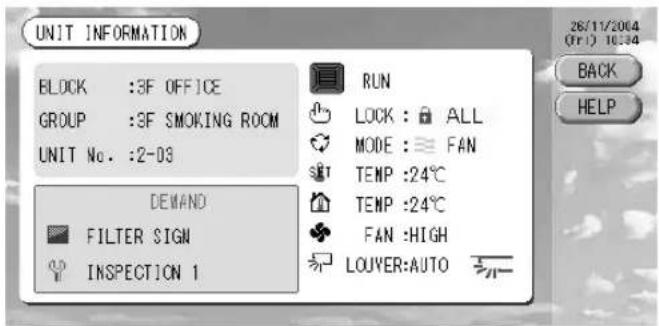

Gedetailleerde unit-infomatie weergeven 24

Boekingsinstellingen (enkel SLB-3-ER) 25

■Handige functies

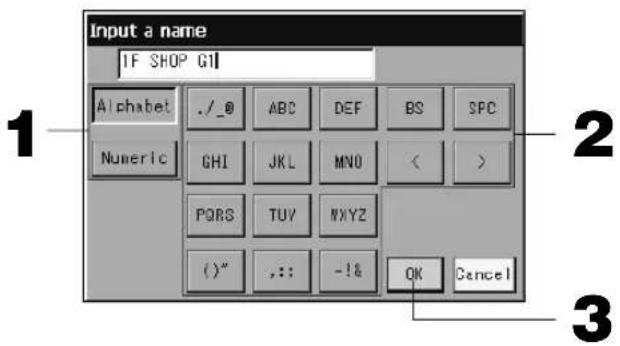

Cijfers en tekens invoeren 26

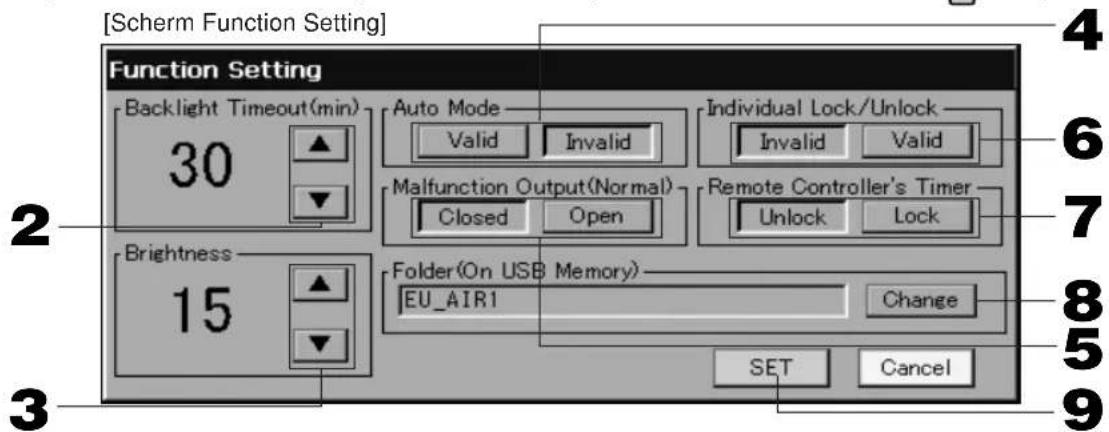

Functies instellen 27
Correcties voor stroomstoringen 27
USB-geheugen (enkel SLB-3-ER) 28
Alarmhistorie weergeven 29

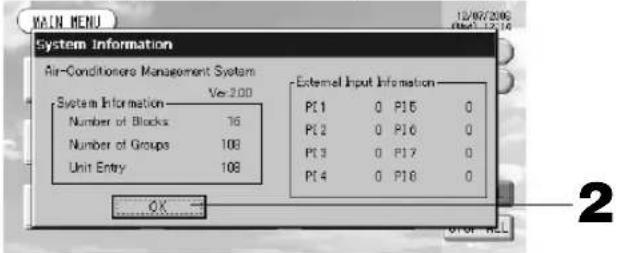

Systeeminformatie 30
Help 30
■ Onderhoud 30

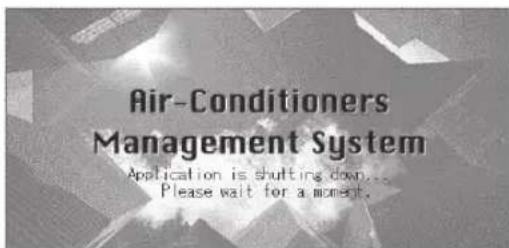

■ Afsluiten 30
■ Probleemoplossing 31
■ Installatie 32
■ After Sales 32

Voorzorgsmaatregelen

• Lees deze "Voorzorgsmaatregelen" zorgvuldig door voordat u het systeem in gebruik neemt, zodat u dit op de juiste manier kunt bedienen.
• De voorzorgsmaatregelen hebben het label "⚠ GEVAAR" of "⚠ LET OP".

Voorzorgsmaatregelen aangegeven met "⚠ GEVAAR" wijzen erop dat verkeerd gebruik zeer ernstige gevolgen kan hebben, zoals dood, ernstige verwondingen, etc.

Maar ook voorzorgsmaatregelen met het label. "LET OP" kunnen, afhankelijk van de omstandigheden, waarschuwen voor ernstige problemen. Houd u altijd aan deze voorzorgsmaatregelen om uw eigen veiligheid te waarborgen.

- De hieronder afgebeelde symbolen die regelmatig terugkeren in de tekst, hebben de volgende betekenis:

Strikt verboden.

Volg de aanwijzingen uiterst zorgvuldig op.

- Als u de handleiding volledig heeft gelezen, bewaar deze dan op een plaats waar u deze gemakkelijk kunt raadplegen. Als een ander persoon het apparaat gaat bedienen, zorg dan dat deze de beschikking over de handleiding krijgt.

■ AANDACHTSPUNTEN BIJ DE INSTALLATIE

GEVAAR

De installatie van het systeem moet worden uitgevoerd door uw dealer of door een erkend vakman.

Wij raden u af om de unit zelf te installeren. Een verkeerde installatie kan leiden tot waterlekkage, elektrische schokken of brand.

■ AANDACHTSPUNTEN BIJ DE BEDIENING

GEVAAR

Als u een brandgeur ruikt of een andere abnormaliteit constateert, zet u de hoofdschakelaar direct uit en neemt u contact op met de leverancier van de apparatuur.

Als u de unit blijft gebruiken zonder het probleem op te lossen, kan dit leiden tot ongevallen, elektrische schokken of brand.

LET OP

Raak de schakelaars niet met natte handen aan.

Dit kan leiden tot een elektrische schok.

Trek niet aan de kabel.

Als de kerndraad losraakt, kan er kortsluiting ontstaan.

Maak de unit niet schoon met water.

Dit kan leiden tot een elektrische schok.

Statische ontlading bij de unit kan leiden tot een storing.

Raak ter voorkoming van schade door statische elektriciteit een geaard metalen object of oppervlak aan, voordat u de unit bedient.

I Voorzorgsmaatregelen bij verplaatsen en repareren

GEVAAR

Voer geen reparaties uit. Neem hiervoor contact op met de leverancier van de unit.

Neem contact op met de leverancier van de unit als u deze wilt verplaatsen en opnieuw installeren.

Slecht uitgevoerde reparaties kunnen leiden tot elektrische schokken of brand.

Een slecht uitgevoerde installatie kan leiden tot elektrische schokken of brand.

Het energieverbruik voor deze unit wordt niet door OIML berekend. Er worden dan ook geen garanties afgegeven met betrekking tot de resultaten van deze berekening. Deze unit berekent alleen de distributie van het energieverbruik (gas, elektriciteit). De airconditioning-kosten zult u zelf moeten berekenen.

Let op!

Dit is een product van klasse A. In een huishoudelijke omgeving kan dit product radiostroringen veroorzaken. In dat geval kan de gebruiker genoodzaakt zijn om gepaste maatregelen te treffen.

Inleiding

Overzicht

Met de centrale consoles SLA-3-ER en SLB-3-ER kunnen maximaal 144 airconditionerunits (binnenunits)collectief worden geregeld. Alle regelingen, zoals het bewaken van de units, de bediening, instellingen en planning bevinden zich op een aanraakscherm.

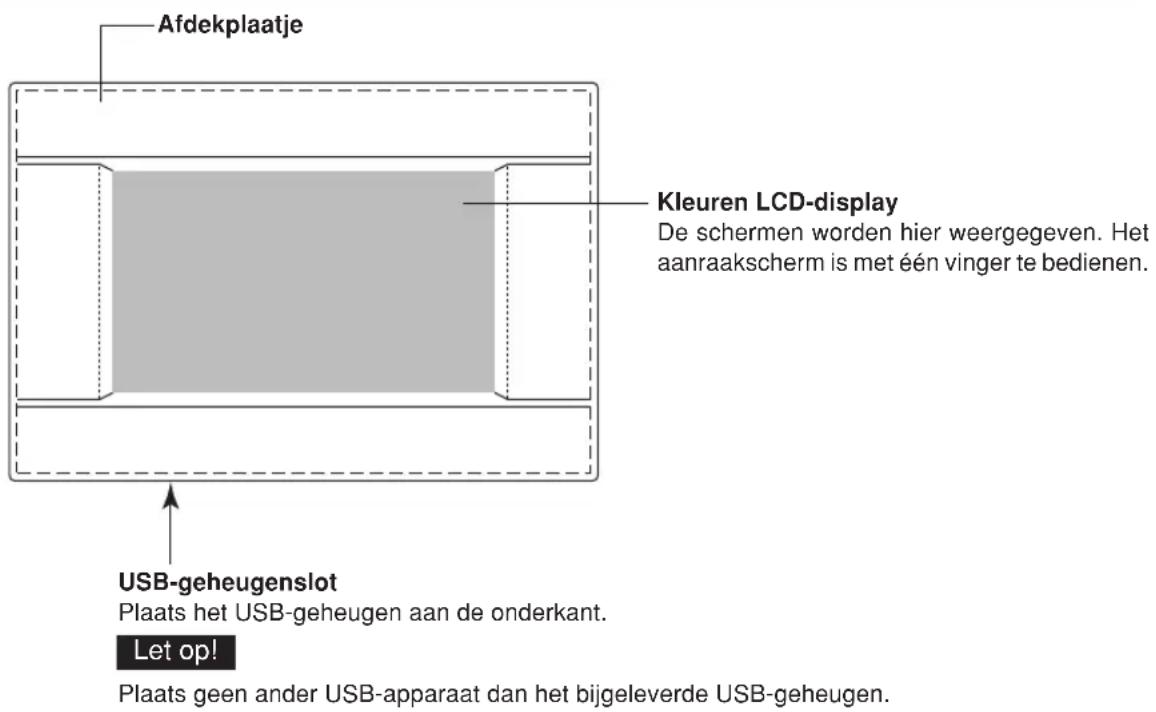

Namen en functies van onderdelen

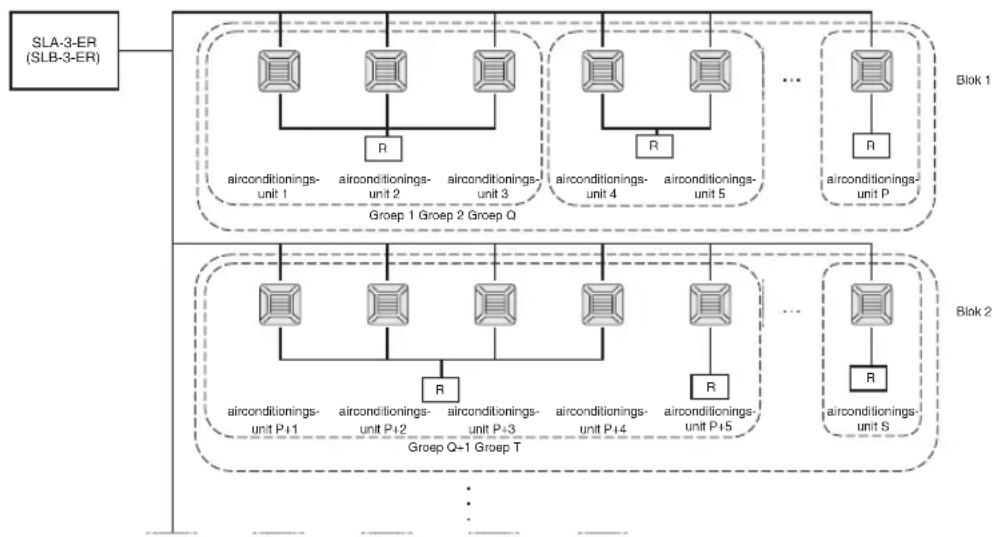

Groepsblokken

[Voorbeeld van aansluitingen]

• Er kunnen maximaal 16 airconditioningunits in één groep worden ingesteld.

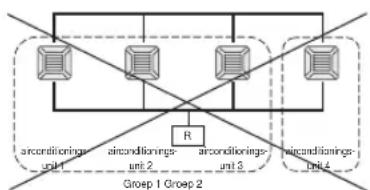

• Gebruik niet slechts één afstandsbediening voor verschillende groepen airconditioningunits.
• Er kunnen maximaal 9 groepen in één blok worden ingesteld.
• Er kunnen maximaal 16 blokken worden ingesteld. (Totaal 144 units)
  R : Afstandsbediening


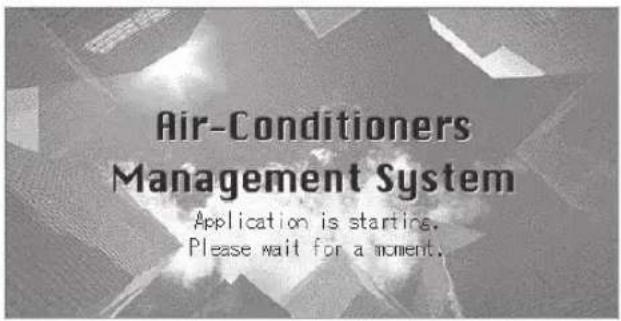

Opstartscherm

[Beginscherm] [Informatiescherm]

Dit scherm wordt weergegeven tijdens het opstarten.

Na een tijdje wordt het volgende scherm weergegeven. Het is niet mogelijk om enige instelling te maken

king

terwijl het informatiescherm wordt getoond.

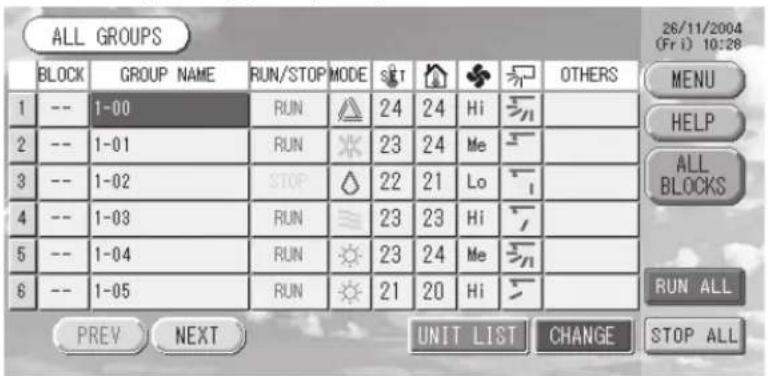

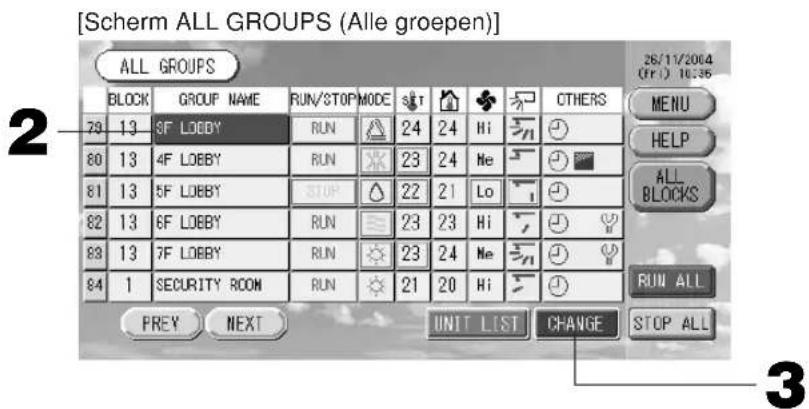

• Weergave ALL GROUPS (Alle groepen)

Dit scherm verschijnt als de unit voor het eerst wordt opgestart of als de blokken niet zijn geregistreerd. Stel de initiele waarden in de onderstaande volgorde in.

Tijd en datum instellen pagina 11

Definitie groep pagina 11

Blokken definiëren pagina 13

* Het is heel handig als blokken zijn gedefinieerd, omdat u dan de status van alle groepen op een enkel scherm kunt bekijken.

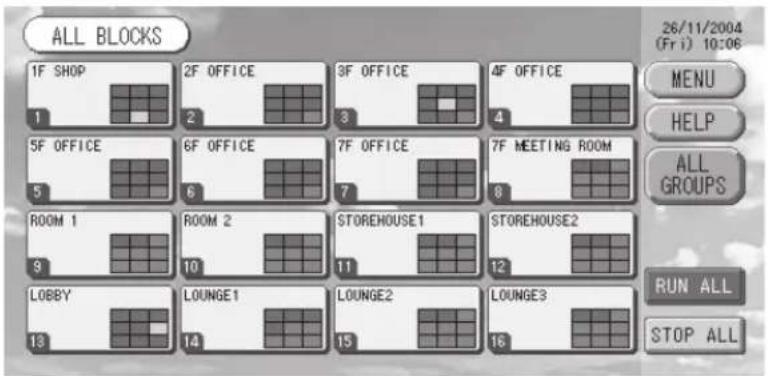

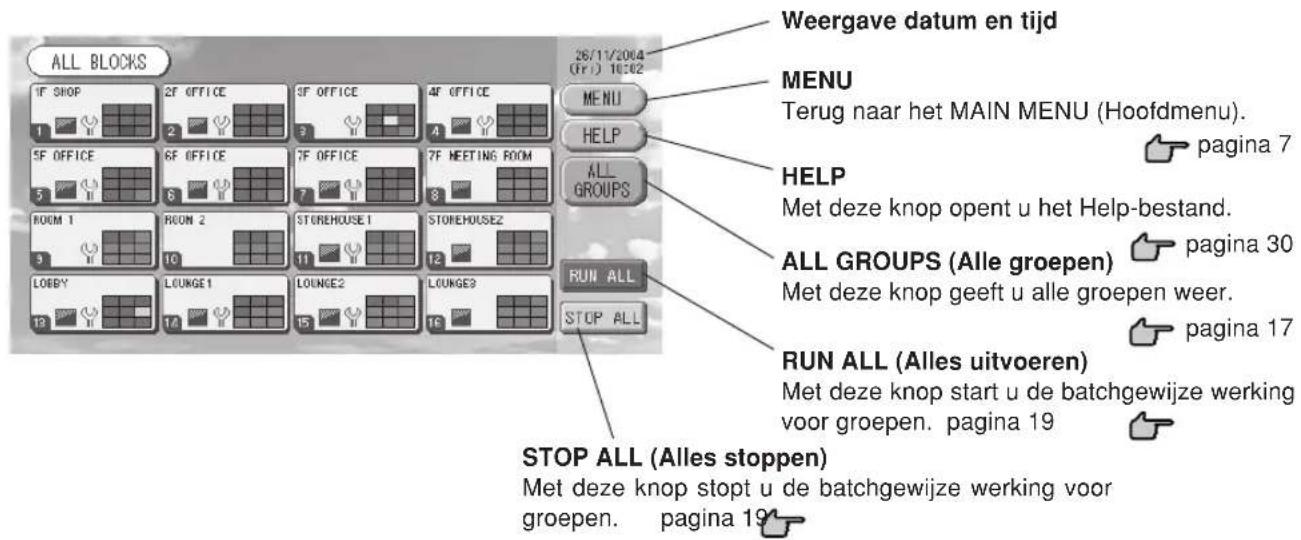

• Weergave ALL BLOCKS (Alle blokken)

Nadat u de blokken zijn geregistreerd, verschijnt dit scherm.

Opmerking

Het kan even duren voordat de instellingen in de unit zijn ingelezen. Voer pas handelingen uit nadat alle ingestelde groepen worden weergegeven. (Dit duurt slechts enkele minuten duren.)

Kort overzicht van handelingen

Initiële instellingen	Datum en tijd	Pagina 11 (Tijd en datum instellen)
	Groepen	Pagina 11 (Groepen definiëren)
	Blokken	Pagina 13 (Blokken definiëren)
Status weergeven	Alle blokken	Pagina 9 (Alle blokken weergeven)
	Alle groepen	Pagina 17 (Scherm ALL GROUPS (Alle groepen))
	Elke groep	Pagina's 15 en 17 Instellingen groepsbediening: (Scherm GROUP(PANEL) & GROUP(LIST) (GROEP(PANEEL) & GROEP(LIJST))
	Elke unit	Pagina 24 (Gedetailleerde unit-infomatie weergeven)
Groepsbediening		Pagina 15 (Groepsinstellingen)
Bediening met meerdere groepen		Pagina 18 (Werkinstellingen voor meerdere groepen)
Batchbediening		Pagina 19 (Groepsgewijze werking)
Schema's instellen en controleren		Pagina 20 (Schema's instellen)
Boekingsinstellingen maken (enkel SLB-3-ER)		Pagina 25 (Boekingen instellen)
Cijfers en tekens invoeren		Pagina 26 (Cijfers en tekens invoeren)
Handige functies		Pagina 27 (Functies instellen)
		Pagina 27 (Correcties voor stroomstoringen)
		Pagina 28 (USB-geheugen)
		Pagina 30 (Systeeminformatie)
Alarmhistorie		Pagina 29 (Alarmhistorie weergeven)
Meer informatie		Pagina 30 (Help)

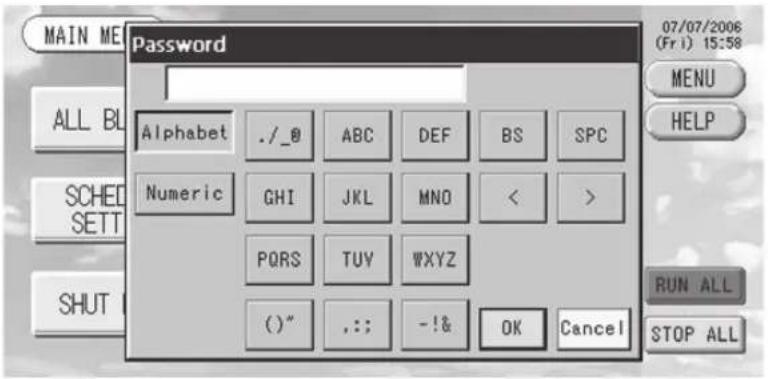

[Wachtwoord-invoerscherm]

(*) Wachtwoord

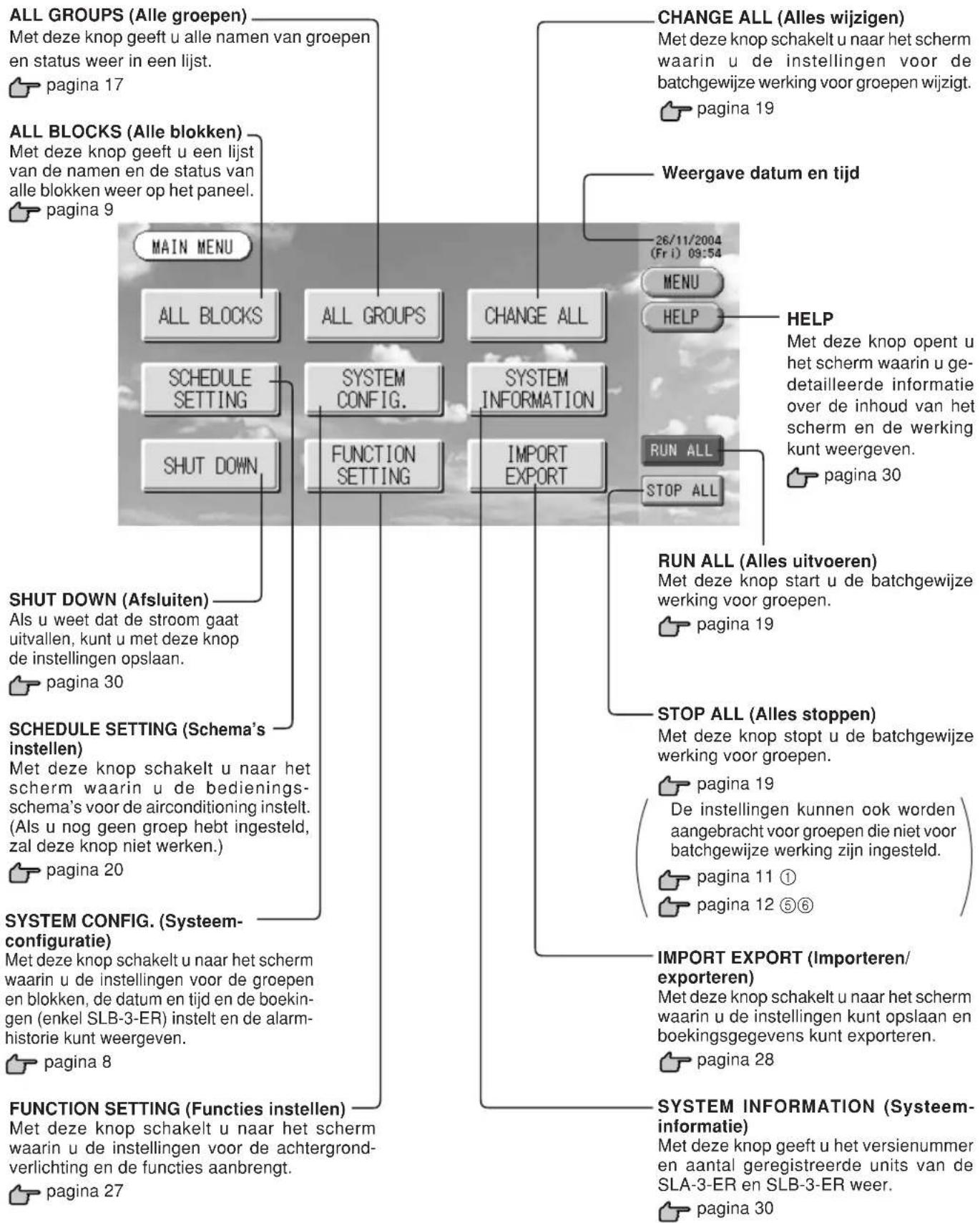

Main Menu (Hoofdmenu)

Nadat u op MENU hebt gedrukt, wordt het hieronder getoonde scherm weergegeven.

Voer a.u.b. uw wachtwoord (*) in nadat u op de SCHEDULE SETTING, SYSTEM CONFIG., SHUT DOWN, FUNCTION SETTING of IMPORT EXPORT toets hebt gedrukt.

(*) Zie pagina 6.


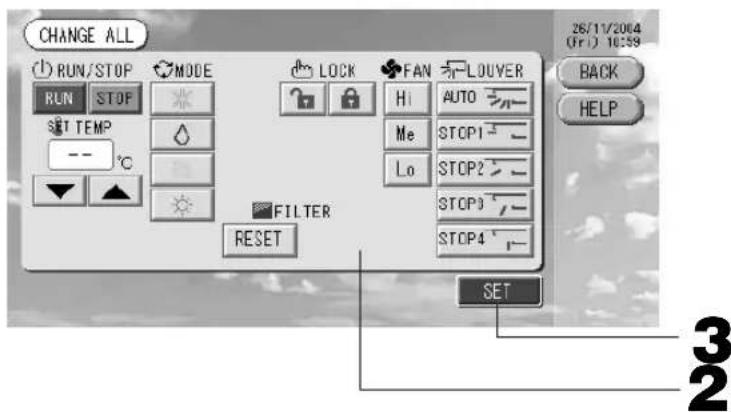

    K["RUNCH ALL"] --> L["CHANGE ALL"]
    M["SYSTEM INFORMATION"] --> N["FUNCTION SETTING"]
    O["RUN ALL"] --> P["IMPORT EXPORT"]
    Q["STOP ALL"] --> R["RUNCH ALL"]
    S["WHIP"] --> T["RUN ALL"]
    U["HELP"] --> V["RETURN ALL"]
    W["WEERGAVE DATUM EN Tijd"] --> X["26/11/2004 (Fri) 09:54"]
    Y["MANU"] --> Z["MENU"]
    AA["HELP"] --> AB["HELP"]
    AC["RUN ALL"] --> AD["RUNCH ALL"]
    AE["RUN ALL (Alles uitvoeren)"] --> AF["STOP ALL (Alles stoppen)"]
    AG["SCHEDULE SETTING (Schema's instellen)"] --> AH["MEAT"]
    AH --> AI["ShUT DOWN (Afsluiten)"]
    AJ["SYSTEM CONFIG. (System-configuratie)"] --> AK["MEAT"]
    AK --> AL["SYSTEM CONFIG. (System-configuratie)"]
    AM["FUNCTION SETTING (Functions instellen)"] --> AN["MEAT"]
    AN --> AO["FUNCTION SETTING (Functions instellen)"]

Scherm System Configuration (Systeemconfiguratie)

Dit scherm wordt weergegeven als u in het Main Menu (Hoofdmenu) op SYSTEM CONFIG. drukt.

pagina 7

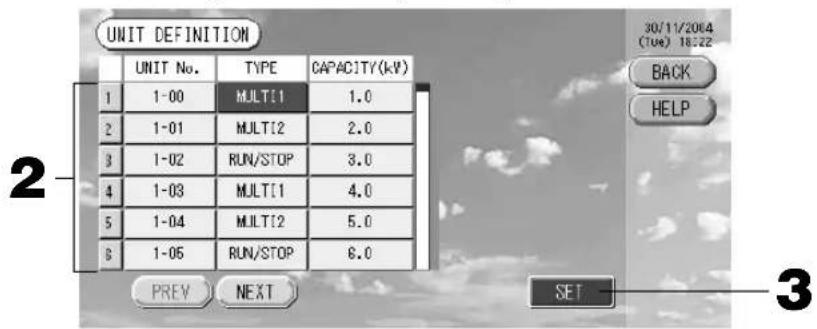

UNIT DEFINITION (Units definiëren)

Met deze knop schakelt u naar het scherm UNIT DEFINITION (Units definiëren). (enkel SLB-3-ER)

pagina 25

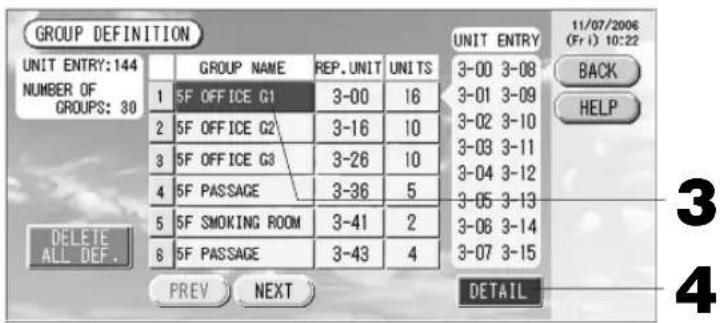

GROUP DEFINITION (Groepen definiëren)

Met deze knop schakelt u naar het scherm GROUP DEFINITION (Groepen definiëren).

pagina 11

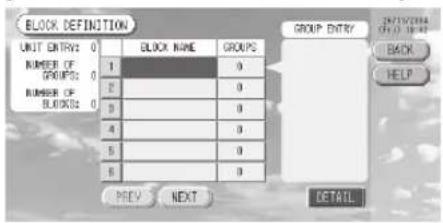

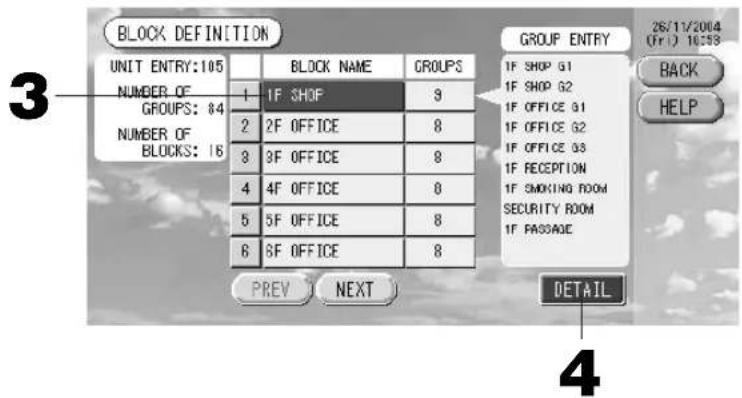

BLOCK DEFINITION (Blokken definiëren)

Met deze knop schakelt u naar het scherm BLOCK DEFINITION (Blokken definiëren).

pagina 13

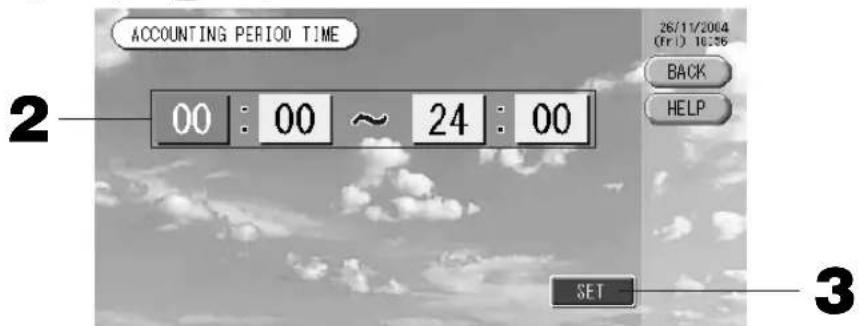

Met deze knop schakelt u naar het scherm ACCOUNTING PERIOD TIME (Boekingsperiode). (enkel SLB-3-ER).

pagina 25

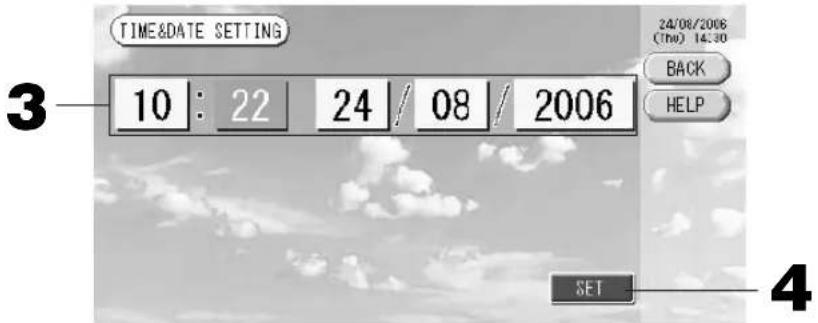

TIME&DATE SETTING (Tijd en datum instellen)

Met deze knop schakelt u naar het scherm TIME & DATE SETTING (Datum en tijd instellen).

pagina 11

MENU

Terug naar het MAIN MENU (Hoofd-menu). pagina 7

Weergave datum en tijd

HELP

Met deze knop opent u het scherm waarin u gedetailleerde informatie over de inhoud van het scherm en de werking kunt weergeven.

pagina 30

-26/11/2004 (Fri) 10:53

MENU

HELP

RUN ALL

STOP ALL

STOP ALL (Alles stoppen)

Met deze knop stopt u de batchgewijze werking voor groepen.

pagina 19

De instellingen kunnen ook worden aangebracht voor groepen die niet voor batchgewijze werking zijn ingesteld.

pagina 11 ①

pagina 12 ⑤⑥

RUN ALL (Alles uitvoeren)

Met deze knop start u de batchgewijze werking voor groepen.

pagina 19

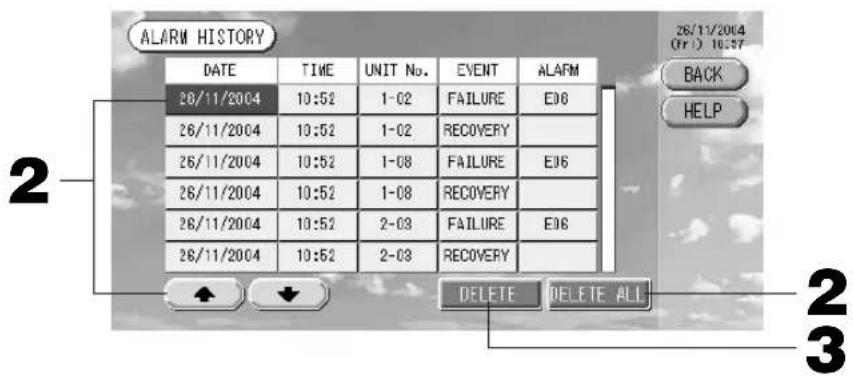

ALARM HISTORY (Alarmhistorie)

Met deze knop geeft u de alarm-historie voor units weer.

pagina 29

Scherm All blocks (Alle blokken)

Dit scherm wordt weergegeven als u in het MAIN MENU (Hoofdmenu) op ALL BLOCKS drukt. 7 Met deze knop geeft u de namen en de status van alle blokken weer op de panelen. Blokken zonder instellingen en blokken zonder groepen worden niet weergegeven. Als u op een blokknop drukt, wordt het scherm GROUP (PANEL) (Groep (paneel)) weergegeven. pagina 15

* De instellingen kunnen ook worden aangebracht voor groepen die niet voor batchgewijze werking zijn ingesteld.

pagina 11 ①

pagina 12 ⑤⑥

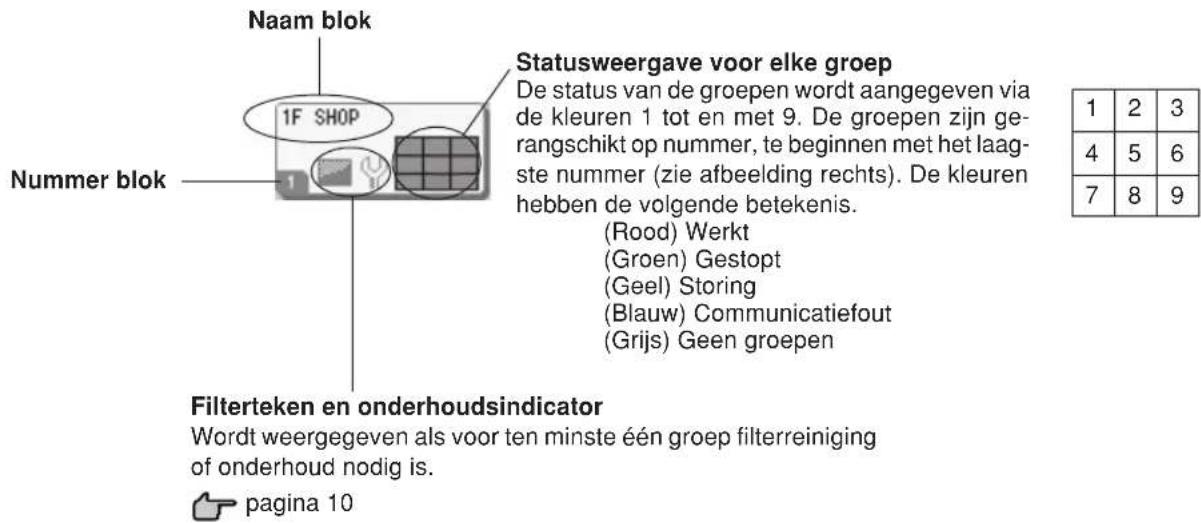

• Weergaven individuele blokken

Pictogrammen

(1) Pictogram voor de units

De status van de unit wordt weergegeven aan de hand van kleuren.

(Rood) In werking (als ten minste één unit in werking is)

(Groen) Gestopt (als de werking van alle units is gestopt)

(Geel) Storing van een of meer units.

(Blauw) Communicatiefout (communicatiefout op een of meer units)

(2) Filterteken

Deze indicator licht op als het filter van ten minste één van de airconditioningunit in een blok of groep moet worden gereinigd. Als dit het geval is, reinigt u de filters.

(3) Onderhoudsindicator

Als de onderhoudsindicator voor een of meer airconditionerunits binnen een blok of groep brandt, wordt de onderhoudsindicator weergegeven. Als de onderhoudsindicatoren op alle units uit zijn, wordt de onderhoudsindicator niet meer weergegeven. Neem, indien deze indicator wordt weergegeven, contact op met de leverancier van de units.

(Grijs) Inspection 1, Inspection 2

Hier worden de groepen weergegeven die in de planning van de huidige dag voorkomen.

(5) Luchtuitstroom

Hier wordt de positiestatus van de lamellen getoond.

Auto- (AUTO)

Positie 1 (STOP 1)

Positie 2 (STOP 2)

Positie 3 (STOP 3)

Positie 4 (STOP 4)

(6) Werkingsstand

De werkingsstand van het apparaat wordt met symbolen aangegeven.

Gestopt wegens fout (Een of meer apparaten zijn gestopt vanwege een storing.)

Neem a.u.b. contact op met de winkel waar u het apparaat hebt gekocht.

Opdracht (Een extern signaal is binnengekomen bij de opdracht-aansluiting. 👍 pagina 12)

Het doelapparaat schakelt over naar de ventilatorstand en opdrachten via de afstandsbediening worden geblokkeerd. Wanneer het externe signaal verdwijnt, keert het apparaat terug in de instelstand.

Noodstop (Een extern signaal is binnengekomen bij de noodstop-aansluiting.)

Alle aangesloten apparaten stoppen en bedieningsopdrachten worden geblokkeerd. Wanneer het noodstop-signaal wordt opgeheven, wordt de vergrendel/ontgrendel-keuze van de afstandsbediening hersteld, maar de apparaten blijven in de stopstand wachten.

Scherm Changeover Confirmation (Wijziging bevestigen)

Dit een scherm waarin wijzigingen aan verschillende instellingen bevestigd kunnen worden. De weergegeven tekst varieert al naargelang het opgeroepen scherm, maar de werking is in principe als volgt.

Druk op Yes (Ja) als u de instellingen wilt opslaan en het scherm wilt verlaten.

Druk op No (Nee) als u het scherm wilt verlaten zonder de instellingen op te slaan.

Handeling

ATTENTIE

Statische ontlading bij de unit kan leiden tot een storing.

Raak ter voorkoming van schade door statische elektriciteit een geaard metalen object of oppervlak aan, voordat u de unit bedient.

Tijd en datum instellen

1. Druk op MENU en vervolgens op SYSTEM CONFIG. pagina 7
2. Druk op TIME&DATE SETTING (Tijd en datum instellen) in het scherm SYSTEM CONFIGURATION.

pagina 8

[Scherm TIME & DATE SETTING]

1. Druk op de knoppen voor Year, Month, Day en Time (respectievelijk Jaar, Maand, Dag en Tijd).

Voer de huidige tijd en datum in. pagina 26

1. Druk op SET (Instellen) en vervolgens op Yes (Ja) in het bevestigingsscherm.

De opgegeven tijd en datum zijn ingesteld op 00 seconden. Als u de instellingen niet wilt opslaan, drukt u op No (Nee).

Opmerking

• Als u op BACK (Terug) drukt, keert u terug naar het scherm SYSTEM CONFIGURATION (Systeemconfiguratie).
• Bij stroomstoringen die minder dan 48 uur duren, hoeft u de tijd en datum niet opnieuw in te stellen.

Groepen definiëren

① De te definiëren groepen selecteren en de geregistreerde eenheden weergeven

1. Druk op SYSTEM CONFIG. (Systeemconfiguratie) in het hoofdmenu.
2. Druk op GROUP DEFINITION (Groepen definiëren) in het scherm SYSTEM CONFIGURATION.

pagina 7

pagina 8

Het scherm GROUP DEFINITION (Groepen definiëren) verschijnt.

[Initiël scherm GROUP DEFINITION]

De groepsnaam op het scherm Initial Group Definition (Initiële groepen definiëren) bestaat uit het superlynk-nummer en het adres van de unit.

(Voorbeeld) 1 - 00

superlynk-nr. adres van unit

1. Selecteer een groepsnaam.

Als u een groep wilt toevoegen, drukt u op een gebied met een lege groepsnaam. Druk op de naam van de groep als u de instellingen voor een geregistreerde groep wilt wijzigen. De geselecteerde groep wordt invers gemarkeerd. Als u van pagina wilt veranderen, drukt u op PREV (Vorige) of op NEXT (Volgende).

4. Druk op DETAIL (Details).

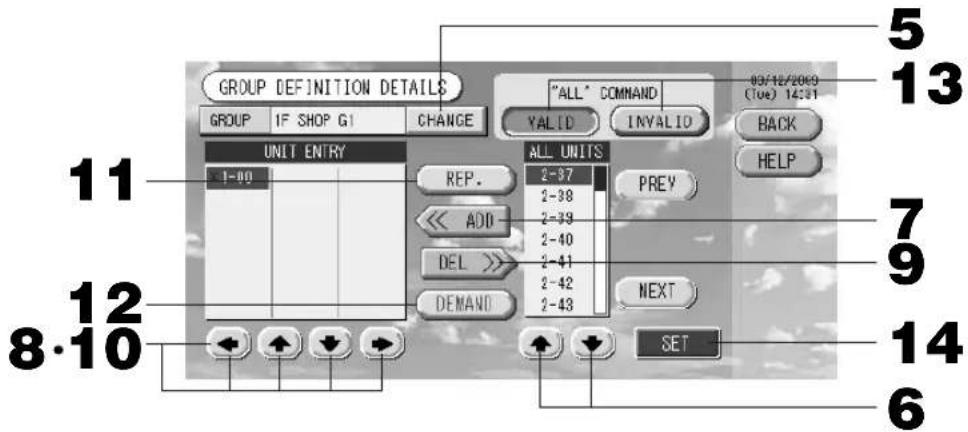

Het scherm GROUP DEFINITION DETAILS (Groepsdefinitiedetails) verschijnt.

②De in te stellen groepsnaam registreren en wijzigen

5. Druk op CHANGE (Wijzigen).

Vul de naam voor de groep in.

pagina 26

③Units toevoegen aan de groep of verwijderen uit de groep

1. ⬆ ⬆ of druk direct op de naam van een unit en selecteer de unit in de lijst met alle units.

Als u van pagina wilt veranderen, drukt u op PREV (Vorige) of op NEXT (Volgende).

7. Druk op ADD (Toevoegen).

De geselecteerde unit wordt toegevoegd aan de lijst UNIT ENTRY (Unit invoeren) en verwijderd van de lijst ALL UNITS (Alle units).

1. ◆ ◆ ◆ ◆ of druk direct op de naam van een unit en selecteer de unit in de lijst UNIT ENTRY (Units invoeren).

9. Druk op DEL (Verwijderen).

De geselecteerde unit wordt verwijderd uit de lijst UNIT ENTRY en verplaatst naar de lijst met alle units.

④De representatieve unit en behoefte instellen

1. ◆ ◆ ◆ ◆ of druk direct op de naam van een unit en selecteer de unit in de lijst UNIT ENTRY (Units invoeren).

Die unit wordt als representatieve unit ingesteld en in het scherm wordt er links van de naam een sterretje geplaatst.

- Representatieve unit: unit waarvan de status wordt weergegeven als de groep is weergegeven

12. Druk op DEMAND (Behoefte).

Die unit wordt ingesteld als werking op verzoek en in het scherm wordt er rechts van de naam een "D" geplaatst.

- Demand: een unit die schakelt naar de ventilatormodus als er een externe behoefte is.

Opmerking

Via vraagbehoefte kan er in de zomer op stroomkosten worden bespaard door vermindering van het stroomverbruik.

⑤Batchgewijze werking voor de groep instellen en instelling ongedaan maken

13. Druk op VALID (Geldig) of INVALID (Ongeldig).

· VALID (Geldig): groep ingesteld voor batchgewijze werking
· INVALID (Ongeldig): groep niet ingesteld voor batchgewijze werking

⑥De instellingen opslaan

14. Druk op SET. Druk op Yes (Ja) in het bevestigingsscherm.

De groepsinstellingen worden opgeslagen. Als u de instellingen niet wilt opslaan, drukt u op No (Nee).

Opmerking

• Als u op BACK (Terug) drukt, keert u terug naar het vorige scherm.
• Er kunnen 1 tot 16 eenheden in een groep worden geregistreerd.
• Wanneer u alle groepsdefinities wilt wissen, drukt u op de DELETE ALL DEF. toets en voert u uw wachtwoord (*) in. Druk vervolgens op de Ja knop in het bevestigingsscherm.

Let op le tijdschema-instellingen worden hierbij ook gewist.

(*) Zie pagina 6.

Blokken definiëren

Opmerking

De groep van tevoren registreren. 👍 pagina 11

① De te definiëren blokken selecteren en de geregistreerde groepen weergeven

1. Druk op SYSTEM CONFIG. (Systeemconfiguratie) in het hoofdmenu.

pagina 7

1. Druk op BLOCK DEFINITION (Blokken definiëren) in het scherm SYSTEM CONFIGURATION.

Het scherm BLOCK DEFINITION (Blokken definiëren) verschijnt.

pagina 8

[Initiël scherm BLOCK DEFINITION]

Bij het definiëren van een nieuw blok zijn de namen van de blokken en de geregistreerde groepen leeg.

3. Selecteer de naam van een blok.

Als u een blok wilt toevoegen, drukt u op een gebied met een leeg blok. Druk op de naam van het blok als u de instellingen voor een geregistreerd blok wilt wijzigen. Het geselecteerde blok wordt invers gemarkeerd. Als u van pagina wilt veranderen, drukt u op PREV (Vorige) of op NEXT (Volgende).

4. Druk op DETAIL (Details).

Het scherm BLOCK DEFINITION DETAILS (Blokdefinitiedetails) verschijnt.

②De in te stellen bloknaam registreren en wijzigen

5. Druk op CHANGE (Wijzigen).

Vul de naam voor de groep in. pagina 26

③In een blok geregistreerde groepen toevoegen of verwijderen

1. ⚠️ ⚡️ of druk direct op de naam van een groep om de groep te selecteren in de lijst ALL GROUPS (Alle groepen).

Als u van pagina wilt veranderen, drukt u op PREV (Vorige) of op NEXT (Volgende).

1. Druk op ADD (Toevoegen).

De geselecteerde groep wordt toegevoegd aan de lijst Group Entry en verwijderd van de lijst met ALL GROUPS (Alle groepen).

1. ⬆ ⬆ of druk direct op de naam van de groep om de groep te selecteren in de lijst GROUP ENTRY (Groepen invoeren).

2. Druk op DEL (Verwijderen).

De geselecteerde groep wordt verwijderd uit de lijst GROUP ENTRY (Groepen invoeren) en verplaatst naar de lijst ALL GROUPS (Alle groepen).

④De registraties en wijzigingen opslaan

1. Druk op SET. Druk op Yes (Ja) in het bevestigingsscherm.

De blokinstellingen worden opgeslagen. Als u de instellingen niet wilt opslaan, drukt u op No (Nee).

Opmerking

- Als u op BACK (Terug) drukt, keert u terug naar het vorige scherm.

- In een blok kunnen 1 tot en met 9 groepen worden geregistreerd. Daarnaast geldt een maximum van 16 blokken.

Werkinstellingen groep (Groepsstatus bewaken)

1. Druk op ALL BLOCKS (Alle blokken) in het hoofdmenu.

Pagina 7

2. Druk op het blok dat u wilt instellen of bekijken.

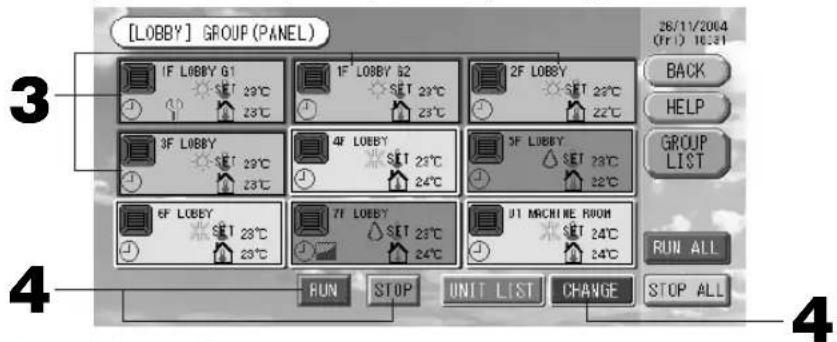

Het scherm GROUP (PANEL) (Groep (paneel)) verschijnt.

U ziet de naam van de groep, de status, het filterteken, het onderhoud, de planning, de temperatuurinstellingen en de kamertemperatuur.

Opmerking

- Zie Pictogrammen voor de betekenis van de getoonde pictogrammen.

Pagina 10

- De werkingsstatus, besturingsmodus, ingestelde temperatuur en kamertemperatuur worden weergegeven voor de betreffende unit. Als alle units zijn gestopt, verschijnt STOPPED (Gestopt).

- Voor groepen met planningsinstellingen voor de huidige dag wordt ⏻ weergegeven.

• betekent dat deze pictogrammen branden op een of meer units.

- Als u op GROUP LIST drukt, wordt het scherm GROUP (LIST) (Lijst met groepen) weergegeven.

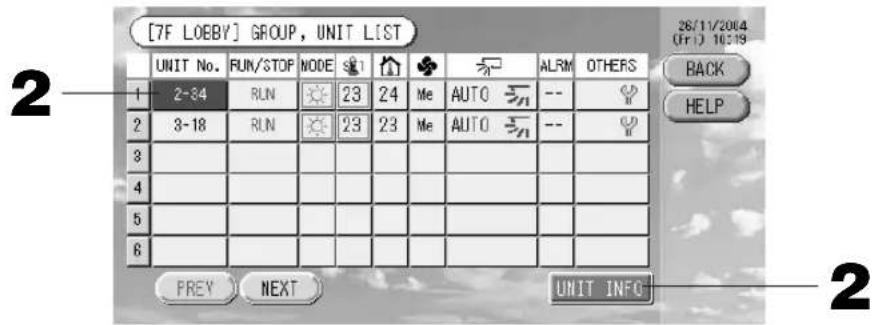

- Druk op UNIT LIST (Lijst met units) als u de units in een groep wilt weergeven.

Pagina 17

Pagina 24

3. Druk op het paneel voor de groep waarvoor u de instellingen wilt aanbrengen.

De rand van het paneel kleurt blauw.

4. Units in werking stellen Druk op RUN (Uitvoeren) en vervolgens op Yes (Ja) in het bevestigings-scherm.

De geselecteerde groep wordt gestart.

De werking van de units stoppen

Druk op STOP (Stoppen) en vervolgens op Yes (Ja) in het bevestigingsscherm.

De werking van de geselecteerde groep stopt.

Als u de instellingen niet wilt bewaren, drukt u op No (Nee).

3. Druk op het paneel voor de groep waarvoor u de instellingen of wijzigingen wilt aanbrengen.

De rand van het paneel kleurt blauw.

4. Druk op CHANGE (Wijzigen).

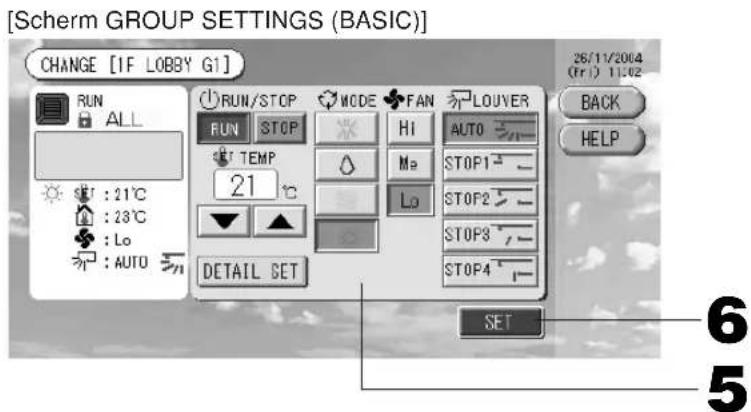

Het scherm voor de basisgroepsinstellingen verschijnt. Als het scherm verandert, zijn er geen items geselecteerd (de temperatuurinstelling is nog leeg). Stel alleen de items in die u wilt instellen of wijzigen.

[Auto-knop geactiveerd via de functie-instellingen]

Deze functie kan worden toegepast op de buiten-apparaten, te weten de koeling/verwarming vrije multi-units van de KXR, GHP-R serie of recenter en de PAC.

5. Druk op de knop voor het item dat u wilt instellen of veranderen.

• Run/Stop: Druk op RUN (Uitvoeren) of STOP (Stoppen).
  Met RUN start u de werking, met STOP stopt u de werking.
• Temperatuurinstelling: druk op ▲ of ▼.
  Stel een temperatuur tussen de 18°C en 30°C in.

- Mode (modus): u hebt de keuze tussen △ Auto, *Cool, Dry, Fan of Heat (Automatisch, koelen, ontvochtigen, ventileren en verwarmen).

* De "Auto Mode" volautomatische stand kan worden ingeschakeld via de functie-instellingen. /Pagina 27

- Ventilatorsnelheid: u hebt de keuze tussen Hi, Me of Lo (Hoog, Medium of Laag). Druk op de knop om de snelheid in te stellen.

· Luchtuitstroom: selecteer Auto, stop 1, stop 2, stop 3 of stop 4.

6. Druk op SET. Druk op Yes (Ja) in het bevestigingsscherm.

Als u de instellingen of wijzigingen niet wilt aanbrengen, drukt u op No (Nee).

■Instellingen/wijzigingen in het scherm met gedetailleerde groepsinstellingen.

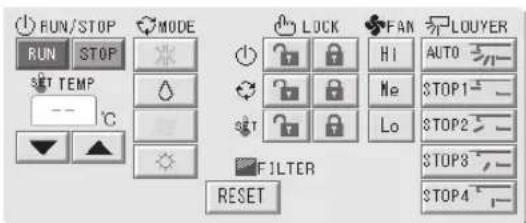

In dit scherm kunt u handelingen via instellingen op de afstandsbediening verbieden en filters opnieuw instellen.

Druk op DETAIL SET (Details instellen) in het scherm Group Settings (Basic).

Het scherm Group Definition (Details) (Groepsdefinitiedetails) verschijnt.

Boven

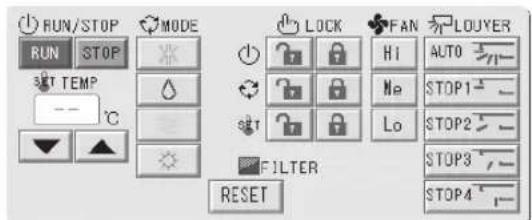

[Ingeschakelde vergrendel- of ontgrendelinstellingen voor afzonderlijke units onder Function Settings]

Deze functie geldt voor airconditionerunits (binnenunits) KXE4 en latere uitvoeringen en op afstandsbedieningen RC-E1 en latere uitvoeringen.

5. Druk op de knop voor het item dat u wilt instellen of veranderen.

- Run/stop, temperatuur instellen en modus zijn gelijk aan het scherm Basic Group Settings.

- LOCK (VERGRENDELEN): Druk op of

Als u op drukt, zijn handelingen vanaf de afstandsbediening toegestaan. Als u op drukt, zijn deze niet toegestaan.

- FILTER: als u op Reset drukt, wordt het filtersignaal uitgeschakeld.

6. Druk op SET. Druk op Yes (Ja) in het bevestigingsscherm.

Als u de instellingen niet wilt bewaren op wijzigen, drukt u op No (Nee).

Opmerking

• Als u op BACK (Terug) drukt, keert u terug naar het vorige scherm.
• Als de afzonderlijke units zijn vergrendeld/ontgrendeld onder Function Setting, kunt u handelingen met de afstandsbediening toestaan of verbieden voor elk item; run/stop, modus en temperatuur instellen.
• Als de individuele units zijn vergrendeld/ontgrendeld onder Function Setting zijn handelingen vanaf de afstandsbediening niet toegestaan als run/stop, modus en temperatuur instellen allemaal op staan. (bepaalde functies, zoals filtersignaal opnieuw instellen, zijn toegestaan).

■ Via de onderstaande methode kunt u ook instellingen en wijzigingen aan de groepshandelingen aanbrengen.

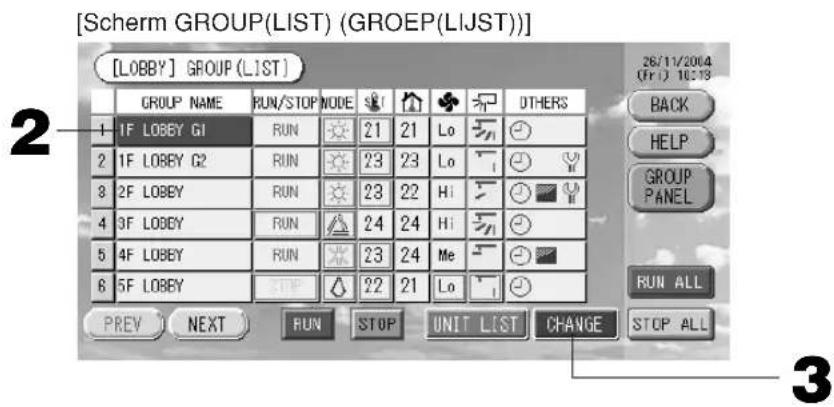

Instellingen of wijzigingen aanbrengen in het scherm GROUP (LIST) (Groep (lijst)).

1. Druk op GROUP LIST (Lijst met groepen) in het scherm GROUP (PANEL) (Groep (paneel)).

Het scherm GROUP (LIST) (Groep (lijst)) verschijnt.

1. Druk op de naam van de groep waarvoor u de instellingen of wijzigingen wilt aanbrengen.

De naam van de groep wordt invers gemarkeerd. Als u van pagina wilt veranderen, drukt u op PREV (Vorige) of op NEXT (Volgende).

1. Druk op CHANGE (Wijzigen).

Het scherm voor de basisgroepsinstellingen verschijnt. Breng de instellingen of wijzigen aan.

Opmerking

• Als u op BACK (Terug) drukt, keert u terug naar het vorige scherm.
• Run wordt weergegeven als ten minste één unit in werking is. Storingen worden weergegeven als ten minste één unit niet goed werkt. Stop wordt weergegeven als alle units zijn gestopt.

Het pictogram wordt weergegeven als ten minste één unit moet worden gereinigd.

Het pictogram ⚪ wordt weergegeven als ten minste één unit toe is aan een onderhoudsbeurt.

Werkingsmodus, ingestelde temperatuur, kamertemperatuur, ventilatorsnelheid en luchtrichting tonen de status van de betreffende unit.

• Units die worden omgeven door oranje kaders zijn units waarvoor handelingen vanaf de afstandsbedie- ning niet zijn toegestaan onder de groepsinstellingen.
• Als u op GROUP PANEL drukt, wordt het scherm GROUP (PANEL) (Groep (paneel)) weergegeven.

Instellingen of wijzigingen aanbrengen in de ALL GROUPS-weergave (Alle groepen)

1. Druk op ALL GROUPS (Alle groepen) in het hoofdmenu.

1. Druk op de naam van de groep die u wilt instellen of veranderen.

De naam van de groep wordt invers gemarkeerd.

Als het scherm verandert, wordt de eerder gekozen groepsnaam geselecteerd. Als u van pagina wilt veranderen, drukt u op PREV (Vorige) of op NEXT (Volgende).

3. Druk op CHANGE (Wijzigen).

Het scherm voor de basisgroepsinstellingen verschijnt. Breng de instellingen of wijzigen aan.

Opmerking

- Druk op UNIT LIST (Lijst met units) als u de units in een groep wilt weergeven.

- Druk op ALL BLOCKS (Alle blokken) als u alle blokkken wilt weergeven.

- Units die worden omgeven door oranje kaders zijn units waarvoor handelingen vanaf de afstandsbedie- ning niet zijn toegestaan onder de groepsinstellingen.

- Als u op MENU drukt, worden het hoofdmenu weergegeven.

Werkinstellingen voor meerdere groepen

Dit hoofdstuk geeft aan hoe u meerdere groepen bedient binnen hetzelfde blok.

1. Druk op ALL BLOCKS (Alle blokken) in het hoofdmenu.

1. Druk op het blok dat u wilt instellen.

Het scherm GROUP (PANEL) (Groep (paneel)) verschijnt.

[Scherm GROUP(PANEL) (GROEP(PANEEL))]

1. Druk op de panelen voor de groepen waarvoor u instellingen wilt maken (u kunt meerdere groepen selecteren).

De rand van het paneel kleurt blauw.

Wanneer u de instelling wilt annuleren, drukt u nogmaals op het paneel van de groep.

1. Units in werking stellen Druk op RUN (Uitvoeren) en vervolgens op Yes (Ja) in het bevestigings-scherm.

De geselecteerde groep wordt gestart.

De werking van de units stoppen

Druk op STOP (Stoppen) en vervolgens op Yes (Ja) in het bevestigingsscherm.

De werking van de geselecteerde groep stopt.

Als u de instellingen niet wilt bewaren, drukt u op No (Nee).

1. Druk op de panelen voor de groepen waarvoor u instellingen of wijzigingen wilt maken (u kunt meerdere groepen selecteren).

De rand van het paneel kleurt blauw.

Wanneer u de instelling wilt annuleren, drukt u nogmaals op het paneel van de groep.

1. Druk op CHANGE (Wijzigen).

Het scherm voor het veranderen van groepen verschijnt. Als het scherm verandert, zijn er geen items geselecteerd (de temperatuurinstelling is nog leeg). Stel alleen de items in die u wilt instellen of wijzigen.

[Ingeschakelde vergrendel- of ontgrendelinstellingen voor afzonderlijke units onder Function Settings]

Deze functie geldt voor airconditionerunits (binnenunits) KXE4 en latere uitvoeringen en op afstandsbedieningen RC-E1 en latere uitvoeringen.

5. Druk op de knop voor het item dat u wilt instellen of veranderen.

- Run/Stop: Druk op RUN (Uitvoeren) of STOP (Stoppen).

Met de knop RUN start u de werking, met STOP stopt u de werking.

· Temperatuurinstelling: Druk op ▲ of ▼.

Stel een temperatuur tussen de 18°C en 30°C in.

· Mode (modus): Druk op ▲ Auto, *Cool, Dry, Pan of Heat (Automatisch, koelen, ontvochtigen, ventileren en verwarmen).

* De "Auto Mode" volautomatische stand kan worden ingeschakeld via de functie-instellingen. 📋 Pagina 27

- LOCK (VERGRENDELEN): Druk op of

Als u op drukt, zijn handelingen vanaf de afstandsbediening toegestaan.

Als u op drukt, zijn deze niet toegestaan.

• Ventilatorsnelheid: u hebt de keuze tussen Hi, Me of Lo (Hoog, Medium of Laag). Druk op de knop om de snelheid in te stellen.
  · Luchtuitstroom: selecteer Auto, stop 1, stop 2, stop 3 of stop 4.
  · FILTER: als u op Reset drukt, wordt het filtersignaal uitgeschakeld.

6. Druk op SET. Druk op Yes (Ja) in het bevestigingsscherm.

Als u de instellingen niet wilt bewaren op wijzigen, drukt u op No (Nee).

Opmerking

• Als u op BACK (Terug) drukt, keert u terug naar het vorige scherm.
• Als de afzonderlijke units zijn vergrendeld/ontgrendeld onder Function Setting, kunt u handelingen met de afstandsbediening toestaan of verbieden voor elk item; run/stop, modus en temperatuur instellen.
• Als de individuele units zijn vergrendeld/ontgrendeld onder Function Setting zijn handelingen vanaf de afstandsbediening niet toegestaan als run/stop, modus en temperatuur instellen allemaal op staan. (bepaalde functies, zoals filtersignaal opnieuw instellen, zijn toegestaan).

Groepsgewijze werking

In deze paragraaf wordt beschreven hoe u de details van Batchgewijze werking instelt of wijzigt.

Stel de groepen voor batchgewijze werking of batchgewijs stoppen van te voren in. ⬆ Pagina 11 ①, 12 ⑤⑥

1. Druk op CHANGE ALL (Alles wijzigen) in het hoofdmenu.

Het scherm CHANGE ALL (Alles wijzigen) verschijnt.

Pagina 7

[Ingeschakelde vergrendel- of ontgrendelinstellingen voor afzonderlijke units onder Function Settings]

Deze functie geldt voor airconditionerunits (binnenunits) KXE4 en latere uitvoeringen en op afstandsbedieningen RC-E1 en latere uitvoeringen.

Opmerking

Als het scherm verandert, zijn er geen items geselecteerd (de temperatuurinstelling is nog leeg). Stel alleen de items in die u wilt instellen of wijzigen.

2. Druk op de knop voor het item dat u wilt instellen of veranderen.

- Run/Stop: Druk op RUN (Uitvoeren) of STOP (Stoppen).

Met de knop RUN start u de werking, met STOP stopt u de werking.

· Temperatuurinstelling: Druk op ▲ of ▼.

Stel een temperatuur tussen de 18°C en 30°C in.

· Mode (modus): Druk op ▲ Auto, *Cool, Dry, Ban of Heat (Automatisch, koelen, ontvochtigen, ventileren en verwarmen).

* De "Auto Mode" volautomatische stand kan worden ingeschakeld via de functie-instellingen. Pagina 27

- LOCK (VERGRENDELEN): Druk op of.

Als u op 📁 drukt, zijn handelingen vanaf de afstandsbediening toegestaan.

Als u op drukt, zijn deze niet toegestaan.

• Ventilatorsnelheid: u hebt de keuze tussen Hi, Me of Lo (Hoog, Medium of Laag). Druk op de knop om de snelheid in te stellen.
  · Luchtuitstroom: selecteer Auto, stop 1, stop 2, stop 3 of stop 4.
  · FILTER: als u op Reset drukt, wordt het filtersignaal uitgeschakeld.

3. Druk op SET. Druk op Yes (Ja) in het bevestigingsscherm.

Als u de instellingen niet wilt bewaren op wijzigen, drukt u op No (Nee).

Opmerking

• Als u op BACK (Terug) drukt, keert u terug naar het vorige scherm.
• Als de afzonderlijke units zijn vergrendeld/ontgrendeld onder Function Setting, kunt u handelingen met de afstandsbediening toestaan of verbieden voor elk item; run/stop, modus en temperatuur instellen.
• Als de individuele units zijn vergrendeld/ontgrendeld onder Function Setting zijn handelingen vanaf de afstandsbediening niet toegestaan als run/stop, modus en temperatuur instellen allemaal op staan. (bepaalde functies, zoals filtersignaal opnieuw instellen, zijn toegestaan).

Schema's instellen

Werkingsinstellingen kunnen in groepsunits worden ingesteld. Er kunnen zestien schema's per dag worden geregistreerd voor de werkingstijd (in minuten), run/stop, modus, het verbieden van handelingen vanaf de afstandsbediening en temperatuursinstelling.

Stel de details van het dagelijkse schema (weekday, holiday, special 1, special 2 oftewel werkdag, feestdag, speciaal 1, speciaal 2) van te voren in. 📋 Pagina 21

1. Druk op SCHEDULE SETTING (Schema's instellen) in het hoofdmenu.

Het scherm SCHEDULE SETTING verschijnt.

■Het schema van de huidige dag instellen.

Het werkingsschema voor de huidige dag is voor elke groep ingesteld.

2. Druk op TODAY'S SCHEDULE (Schema van vandaag) in het scherm SCHEDULE SETTING.

3. Druk op de naam van de groep.

Selecteer de groep in het scherm Select Group (Groep selecteren).

Pagina 22

4. Druk op het item in de lijst dat u wilt veranderen.

Als de knoppen "Time" (Tijd), "Lock" (Vergrendelen) of "Temperature setting" (Temperatuur instellen) worden ingedrukt, wordt een scherm met detailinstellingen voor elk item weergegeven. Page 22, 23

Wijzig de instellingen onder "RUN/STOP" of "MODE" door op het betreffende item te drukken.

Als u van pagina wilt veranderen, drukt u op PREV (Vorige) of op NEXT (Volgende).

4. Selecteer de WEEKDAY, HOLIDAY, SPECIAL 1 of SPECIAL 2 en druk op de betreffende knop.

Opmerking

Stel het schema voor het gedetailleerde dagelijkse schema van te voren in.

Hieronder (Een gedetailleerd dagelijks schema instellen)

5. Druk op SET. Druk op Yes (Ja) in het bevestigingsscherm.

Nadat u op CLEAR (Wissen) hebt gedrukt, worden de selecties gewist.

Opmerking

- Als u op BACK (Terug) drukt, keert u terug naar het scherm SCHEDULE SETTING.

- Druk op COPY (Kopiëren) als u het schema tussen groepen wilt kopiëren.

Pagina 23

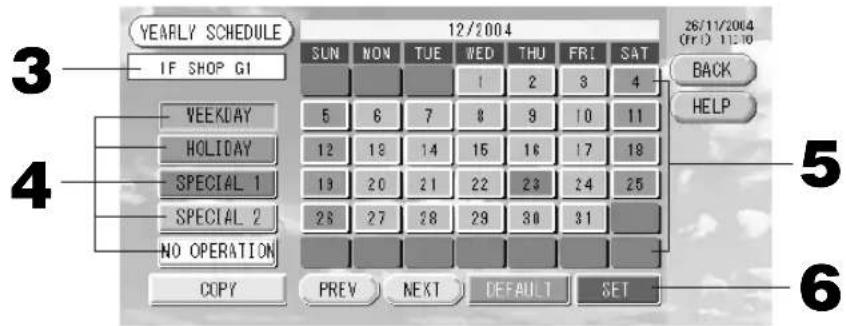

■Het jaarschema instellen.

Het jaarschema wordt per groep ingesteld.

2. Druk op YEARLY SCHEDULE (Jaarschema) in het scherm SCHEDULE SETTING.

3. Druk op de naam van de groep.

Selecteer de groep in het scherm Select Group (Groep selecteren).

Pagina 22

4. Selecteer het gedetailleerde dagelijkse schema, zoals WEEKDAY, HOLIDAY, SPECIAL 1 of SPECIAL 2 of NO OPERATION (werkdag, feestdag, speciaal 1, speciaal 2, geen werking) en druk op de betreffende knop.

Opmerking

Stel het gedetailleerde dagelijkse schema van te voren in.

Hieronder (Een gedetailleerd dagelijks schema instellen)

5. Druk op de datum (er kunnen verschillende data worden geselecteerd)

Het gedetailleerde dagelijkse schema dat u kiest, geldt voor die dag. De huidige dag en de data die zijn verstreken, kunt u echter niet selecteren. Druk op PREV (Vorige) of op NEXT (Volgende) om de maand te wijzigen.

Opmerking

Als u op DEFAULT (Standaard) drukt, worden zaterdag en zondag als feestdagen ingesteld en de andere dagen als werkdagen.

6. Druk op SET. Druk op Yes (Ja) in het bevestigingsscherm.

Als u de instellingen niet wilt opslaan, drukt u op No (Nee).

- Als u op BACK (Terug) drukt, keert u terug naar het scherm SCHEDULE SETTING.

- Als u op COPY (Kopiëren) drukt, verschijnt het scherm Copy Schedule (Schema kopiëren) voor het kopiëren tussen groepen. Page 23

■Een gedetailleerd dagelijks schema instellen

Het gedetailleerde dagelijkse schema wordt per groep ingesteld.

Het schema bevat werkdagen, feestdagen, speciaal 1 en speciaal 2. De dagen kunnen per groep worden ingesteld.

1. Druk op DETAILED DAILY SCHEDULE (Gedetailleerd dagelijks schema) in het scherm SCHEDULE SETTING (Schema's instellen).

2. Druk op de naam van de groep.

Selecteer de groep in het scherm Group Select (Groep selecteren).

Hieronder (Diverse schermen)

1. Selecteer het gedetailleerde dagelijkse schema, zoals WEEKDAY, HOLIDAY, SPECIAL 1 of SPECIAL 2 (werkdag, feestdag, speciaal 1, speciaal 2) en druk op de betreffende knop.

2. Druk op het item in de lijst dat u wilt veranderen.

Als de knoppen "Time" (Tijd), "Lock" (Vergrendelen) of "Temperature setting" (Temperatuur instellen) worden ingedrukt, wordt een scherm met detailinstellingen voor elk item weergegeven. Page 22, 23

Wijzig de instellingen onder "RUN/STOP" of "MODE" door op het betreffende item te drukken.

Als u van pagina wilt veranderen, drukt u op PREV (Vorige) of op NEXT (Volgende).

1. Druk op SET. Druk op Yes (Ja) in het bevestigingsscherm.

Nadat u op CLEAR (Wissen) hebt gedrukt, worden de selecties gewist.

Opmerking

- Als u op BACK (Terug) drukt, keert u terug naar het scherm SCHEDULE SETTING.

- Druk op COPY (Kopiëren) als u het schema tussen groepen wilt kopiëren.

■Diverse schermen

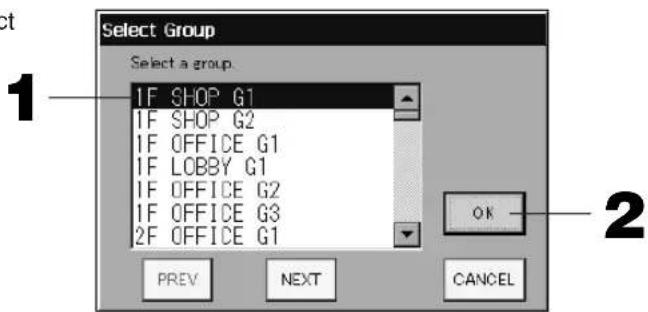

[Scherm Group Select (Groep selecteren)]

1. Druk op de naam van de groep die u wilt selecteren.

De naam van de geselecteerde groep wordt invers gemarkeerd.

Als u van pagina wilt veranderen, drukt u op PREV (Vorige) of op NEXT (Volgende).

1. Druk op OK.

De geselecteerde groep kan worden ingesteld.

Als u de instellingen niet wilt maken, drukt u op CANCEL(Annuleren). U keert terug naar het vorige scherm.

[Scherm Schedule Time Setting]

1. Met ▲▼ wijzigt u de uren en minuten (24-uurs klok).

2. Druk op OK.

De tijd wordt veranderd en het scherm gesloten. Druk op CANCEL (Annuleren) om de wijziging te annuleren. Druk op CLEAR (Wissen) om de momenteel ingevoerde waarden te wissen en het veld leeg te maken.

[Scherm Remote Controller Lock/Unlock (Afstandsbediening vergrendelen/ontgrendelen)]

Hier staat u de bediening via de afstandsbediening toe of verbiedt u deze.

[Ingeschakelde vergrendel- of ontgren- delinstellingen voor afzonderlijke units onder Function Settings]

1. Druk op de knop voor de items waarvoor u handelingen vanaf de afstandsbediening wilt verbieden (er kunnen meerdere items worden geselecteerd).

2. Druk op OK.

Het verbod voor het item wordt ingesteld en het scherm gesloten.

Druk op CANCEL (Annuleren) om de wijziging te annuleren.

Nadat u op CLEAR (Wissen) hebt gedrukt, wordt de selectie van het gekozen item opgeheven.

1. Met ▲▼ wijzigt u de temperatuur. (18 - 30°C)

2. Druk op OK.

De temperatuur wordt gewijzigd en het scherm gesloten.

Druk op CANCEL (Annuleren) om de wijziging te annuleren.

Druk op CLEAR (Wissen) om de momenteel ingevoerde waarden te wissen en het veld leeg te maken.

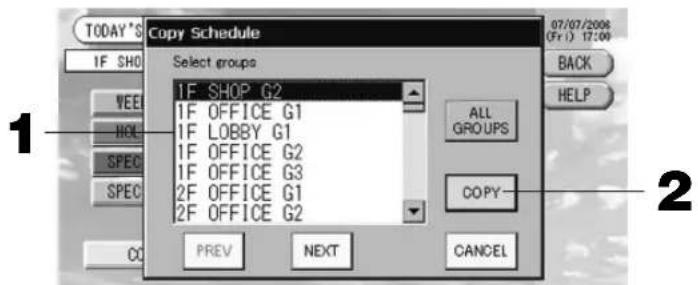

Selecteer de groepen waarop het gekozen schema van toepassing is.

1. Druk op de naam van de groep die u wilt selecteren (er kunnen verschillende groepen worden geselecteerd).

Als u van pagina wilt veranderen, drukt u op PREV (Vorige), op NEXT (Volgende) of op ▲▼.

Om alle groepen te selecteren, drukt u op de ALL GROUPS toets. Als u de selectie van alle groepen ongedaan wilt maken, drukt u nogmaals op de ALL GROUPS toets.

1. Druk op COPY (Kopiëren). Druk op Yes (Ja) in het bevestigingsscherm.

Het schema van de groep die u op het scherm kiest, wordt gekopieerd naar de groepen die u hebt aangevinkt in de lijst. Als u de instellingen niet wilt kiezen, drukt u op No (Nee).

Opmerking

- De instellingen worden geannuleerd als u tweemaal op de geselecteerde groep drukt.

- Als u op CANCEL (Annuleren) drukt, keert u terug naar het vorige scherm.

Gedetailleerde unit-infomatie weergeven

U kunt de unit-nummers en de status van elke groep bekijken.

1. Druk op UNIT LIST (Lijst met units) in het scherm ALL GROUPS (pagina 17) of als u al op UNIT LIST hebt gedrukt, in het scherm GROUP (PANEL) of GROUP (LIST) (pagina 15, 17).

De units in de groepen worden weergegeven.

Als u van pagina wilt veranderen, drukt u op PREV (Vorige) of op NEXT (Volgende).

1. Druk op het unitnummer voor meer informatie. Nadat dit invers is gemarkeerd, drukt u op UNIT INFO (Unitinformatie).

De informatie voor de opgegeven unit wordt weergegeven.

[Scherm UNIT INFORMATION]

Opmerking

• Alleen op dit scherm kunnen de details van het onderhoudsscherm worden bekeken. Op de andere schermen staat alleen een kleurclassificatie van Inspection 1, 2 (inspecties 1 en 2) plus de back-up.
• Als u op BACK (Terug) drukt, keert u terug naar het vorige scherm.

Boekingsinstellingen (enkel SLB-3-ER)

①Unit definiëren

1. Druk op UNIT DEFINITION (Unit definiëren) in het scherm SYSTEM CONFIGURATION.

Pagina 8

Het scherm UNIT DEFINITION (Unit definiëren) verschijnt.

2. Druk op het item in de lijst dat u wilt instellen of veranderen.

Telkens als u op "TYPE" drukt, verandert het unittype.

MULTI1 : berekening volgens hoeveelheid koelmiddelstroom. Wordt gebruikt op de KX-serie en GHP.

MULTI2 : thermo ON/OFF berekening. Wordt gebruikt op de KX-serie en GHP.

RUN/STOP : berekening volgens de werkingstijd van de unit. Wordt gebruikt voor KX-serie, PAC en GHP.

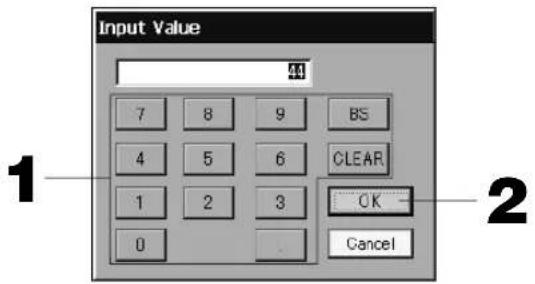

Als u op "CAPACITY" (Capaciteit) drukt, kunt u dit veranderen. (0 – 200 [kW]).

Als u van pagina wilt veranderen, drukt u op PREV (Vorige) of op NEXT (Volgende).

Pagina 26

Opmerking

• Kies hetzelfde onderdeel van hetzelfde systeem voor de wattmeter of de gasmeter.
• Wanneer u kiest voor MULTI1 of MULTI2, zullen de ventilator-eenheden niet meer volgens de berekening zijn. Om de ventilator-eenheden dan opnieuw te berekenen, selecteert u RUN/STOP.
• Het energieverbruik in de wachtstand zoals bijvoorbeeld 's nachts wordt niet meegeteld in de berekening en komt niet overeen met de waarde voor de wattmeter of de gasmeter. Het best kunt u de berekening corrigeren via een werkbladprogramma.

3. Druk op SET. Druk op Yes (Ja) in het bevestigingsscherm.

Als u de instellingen niet wilt opslaan, drukt u op No (Nee).

Als u op BACK (Terug) drukt, keert u terug naar het scherm SYSTEM CONFIGURATION.

②Berekeningsperiode instellen

U kunt een dag indelen in twee berekeningsperioden.

Als de periode niet in twee delen hoeft te worden gesplitst, kunt u de periodetijd instellen op 0:00 - 24:00.

1. Druk op ACCOUNTING PERIOD (Boekingsperiode) in het scherm SYSTEM CONFIGURATION (Systeemconfiguratie). 📋 Pagina 8

1. Druk op de knoppen voor de uren of de minuten om de begintijd of de eindtijd in te stellen.

Voer de tijd in. Pagina 26

1. Druk op SET. Druk op Yes (Ja) in het bevestigingsscherm.

Als u de instellingen niet wilt kiezen, drukt u op No (Nee).

Als u op BACK (Terug) drukt, keert u terug naar het scherm SYSTEM CONFIGURATION.

Let op

Het energieverbruik wordt door deze unit niet volgens OIML berekend, en de resultaten van de berekeningen kunnen niet worden gegarandeerd.

Deze unit berekent alleen de distributie van het energieverbruik (gas, elektriciteit). De airconditioningkosten zult u zelf moeten berekenen.

De berekeningsgegevens voor de huidige maand en de voorgaande twee maanden worden opgeslagen.

Zie pagina 28 (Gebruik van USB-geheugen) voor het uitwerken van de berekeningsgegevens.

Handige functies

Cijfers en tekens invoeren

■Cijfers invoeren

1. Druk op de knop voor de numerieke waarde die u wilt invoeren.

BS : backspace (een cijfer verwijderen).

CLEAR : de invoer wissen (alle cijfers verwijderen).

1. Druk op OK.

Het cijfer wordt veranderd en het scherm gesloten. Druk op CANCEL (Annuleren) om de wijziging te annuleren.

■Tekens invoeren

1. Selecteer Alphabet of Numeric en druk op de knop.

2. Vul de naam van de groep in.

Als u Alphabet selecteert, worden verschillende letters aan elke knop toegewezen. Telkens als u op de knop drukt, ver- andert het teken (zie de tabel rechts).

Alphabet : letters invoeren.

Numeric : cijfers invoeren.

BS : backspace (een teken verwijderen).

SPC : een spatie invoeren.

<> : de cursor een positie naar links of naar rechts verschuiven.

[Alphabet]

./@	ABC	DEF
./_@	ABCabc	DEFdef
GHI	JKL	MNO
GHIghi	JKLjkl	MNOMno
PQRS	TUV	WXYZ
PQRSpqrs	TUVtuv	WXYZwxyz
()”	,;;	-!&
()”	,;;	-!&

1. Druk op OK.

De naam wordt veranderd en het scherm gesloten. Druk op CANCEL (Annuleren) om de wijziging te annuleren.

* De namen van het blok of de groep mogen mag maximaal 16 tekens lang zijn.

Functies instellen

De timeout voor het uitschakelen van de achtergrondverlichting, het al dan niet geldig zijn van de automatische modus en het vergrendelen en ontgrendelen van de afzonderlijke functies op de afstandsbediening wordt ingesteld. Voer de volgende stappen uit voor het wijzigen van de functie-instellingen.

1. Druk op FUNCTION SETTING (Functies instellen) in het hoofdmenu.

Pagina 7

1. Selecteer de timeout-tijd voor de achtergrondverlichting met behulp van ▲▼. (Fabrieksinstelling: 10) U kunt de tijd instellen van de laatste handeling op het aanraakscherm tot de UIT-tijd van de achtergrondverlichting van de monitor.

2. Selecteer de helderheid met behulp van ▲▼. (Fabrieksinstelling: 7)

U kunt de helderheid van de achtergrondverlichting voor de monitor selecteren.

1. Druk onder Auto mode op "Valid" (Geldig) of "Invalid" (Ongeldig). (Fabrieksinstelling: Invalid (Ongeldig)) Hiermee schakelt u de knop AUTO in of uit op de schermen GROUP SETTINGS (Groepsinstellingen) en CHANGE All (Alles wijzigen).

Als u de Auto-modus instelt op INVALID, wordt de knop ▲ AUTO niet weergegeven op het scherm.

Deze functie kan worden toegepast op de buitenapparaten, te weten de koeling/verwarming vrije multi-units van de KXR, GHP-R serie of recenter en de PAC.

Voor andere dan de bovengenoemde buitenapparaten, kunt u de "Auto Mode" volautomatische stand beter niet gebruiken.

Neem alstublieft contact op met de winkel waar u het apparaat hebt gekocht.

1. Selecteer "Closed" (Gesloten) of "Open" (Open) voor Malfunction Output (Normal) (Normale storingsuitgangssignaal). (Fabrieksinstelling: Closed (Gesloten))

Selecteer Closed (Gesloten) of Open (Open) voor het storingsuitgangssignaal tijdens de normale werking van de airconditioningunit.

Neem voor meer informatie contact op met de servicemedewerker of installateur.

1. Druk voor de Individual Lock/Unlock op "Valid" (Geldig) of "Invalid" (Ongeldig). (Fabrieksinstelling: Invalid (Ongeldig))

Hiermee kunt u toestaan of verhinderen dat de afzonderlijke units worden gestart/gestopt of de modus en temperatuur via de afstandsbediening worden ingesteld.

Opmerking

Deze functie geldt voor airconditionerunits (binnenunits) KXE4 en latere uitvoeringen en op afstandsbedie- ningen RC-E1 en latere uitvoeringen.

1. Druk voor de Remote Controller's Timer op "Unlock" (Ontgrendelen) of "Lock" (Vergrendelen). (Fabrieksinstelling: Unlock (Ontgrendelen))

Hiermee staat u timerhandelingen vanaf de afstandsbediening toe voor alle airconditioners die in een groep zijn gedefinieerd of verbiedt u deze.

1. Druk op de Change (Wijzigen) knop.

U kunt nu de map kiezen van waaruit u de berekende gegevens wilt overbrengen naar het USB-geheugen. (alleen voor de SLB-3-ER)

1. Druk op SET.

Druk op CANCEL (Annuleren) om de wijziging te annuleren.

Opmerking

Stel de timout-tijd voor achtergrondverlichting zo kort mogelijk in. Daardoor gaat de LCD langer mee.

Correcties voor stroomstoringen

Als de stroom langer dan 48 uur uitvalt, stopt de interne klok en kan de werking van de groepen niet meer plaatsvinden volgens het ingestelde schema. Stel de klok opnieuw in.

Als de stroomuitval minder dan 48 uur duurt, hoeft u de klok niet opnieuw in te stellen en werkt/stopt elke groep als volgt: Op het moment dat er weer stroom is, volgen de groepen de schema-instellingen die het dichtst liggen bij de instellingen voor het tijdstip dat de stroom weer wordt ingeschakeld. Indien het schema dat het dichtst bij ligt geen instellingen bevat, wordt het op een na dichtstbijzijnde schema gevolgd.

Indien er op die dag geen schema-instellingen gelden, zendt de centrale console geen werkingssignaal naar de groepen.

USB-geheugen (enkel SLB-3-ER)

ATTENTIE

• Zorg dat u gebundeld USB-geheugen gebruikt.
• Voer deze handelingen altijd uit nadat u de USB-geheugenstick in de unit hebt gestoken. 📂 Pagina 4
• De berekeningsgegevens voor twaalf maanden worden opgeslagen. Stel vooral de gegevens binnen twaalf maanden vanaf het USB-geheugen veilig op een PC.
• Gebruik de unit niet als het rode led van de USB-geheugenstick snel knippert.

U kunt de handelingen uitvoeren of de USB-geheugenstick pas verwijderen als het rode led langzaam knippert.

Als de USB-geheugenstick die u gebruikt, geen rood knipperend led heeft, wacht u even na elke handeling.

Verwijder de USB-geheugenstick pas nadat alle handelingen zijn uitgevoerd.

Het is handig als u van te voren mappen hebt aangemaakt in het USB-geheugen.

1. Druk op IMPORT EXPORT (Importeren/Exporteren) in het hoofdmenu. Pagina 7

[Scherm Import/Export]

2. Druk op "Export monthly data files to USB" (maandelijkse gegevensbestanden naar USB exporteren)

Selecteer de map in het mapselectiescherm.

3. Druk op de map die u wilt selecteren.

Als u van pagina wilt veranderen, drukt u op PREV (Vorige) of op NEXT (Volgende).

4. Druk op OK.

Er verschijnt een bevestigingsscherm (het scherm Accounting data file export confirmation (Bevestiging boekingsgegevensbestand exporteren)/ het scherm Definition file backup confirmation (Definitie back-up gegevensbestand)). Druk op "OK" in een van beide schermen.

Opmerking

• Als u op CANCEL drukt, keert u terug naar het vorige scherm.
• De knop "Import a configuration file from USB" (Een configuratiebestand importeren vanaf USB) hebt u niet nodig.
• Zie de bijgeleverde CD-ROM, als u wilt weten hoe u de berekeningen uitvoert op een PC.

Belangrijk!!

Gegevens berekenen

(1) Volg deze procedure voor het overzetten van boekingsgegevens naar het USB-geheugen.

(2) Verwijder het USB-geheugen uit de unit en sluit deze aan op een PC.

(3) Plaats de CD-ROM die bij deze unit werd geleverd, in de PC en start het programma.

(4) Voer de stappen uit die in het cd-rommenu worden getoond.

* U hoeft het USB-geheugen niet de hele tijd op deze unit aangesloten te laten.

* Na het installeren van het hulpprogramma SLB-3-E, zijn de stappen (3) en (4) niet meer nodig. Voer de stappen uit, zoals beschreven in de handleiding op de CD-ROM.

1. Druk op IMPORT EXPORT (Importeren/Exporteren) in het hoofdmenu.

1. Druk op "Export a configuration file to USB" (Een configuratiebestand naar USB exporteren).

Selecteer de map in het mapselectiescherm. Pagina 28

Opmerking

• Als u op BACK (Terug) drukt, keert u terug naar het vorige scherm.
• De knop "Import a configuration file from USB" (Een configuratiebestand importeren vanaf USB) hebt u niet nodig.

Door het maken van een reservekopie van de definitiegegevens, kunt u gemakkelijk een reservekopie maken van de volgende gegevens:

· definities van blokken en groepen;
- schema-instellingen

Alarmhistorie weergeven

1. Druk op ALARM HISTORY (Alarmhistorie) in het scherm SYSTEM CONFIGURATION. Controleer de inhoud van het scherm ALARM HISTORY.

1. Klik op de datum die u wilt verwijderen.

De datum wordt invers gemarkeerd. Wijzig de datumselectie met behulp van

1. Druk op DELETE (Verwijderen).

Het geselecteerde alarmhistorie-item is verwijderd.

1. Druk op DELETE ALL (Alles verwijderen).

Alle geselecteerde alarmhistorie-items zijn verwijderd.

- Als u op BACK (Terug) drukt, keert u terug naar het scherm SYSTEM CONFIGURATION.

Systeeminformatie

U kunt controleren welke versie van het Air-Conditioner Management System u momenteel gebruikt. In het geval van de SLB-3-ER kunt u de huidige dagelijkse puls-invoertelling bevestigen via de gasmeter of de wattmeter.

1. Druk op SYSTEM INFORMATION (Systeeminformatie) in het hoofdmenu.

Pagina 7

1. Nadat u de inhoud hebt bekeken, drukt u op OK.

Het scherm System Information (Systeeminformatie) wordt gesloten.

Help

1. Druk op HELP.

Er worden details weergegeven over het scherm dat u momenteel ziet.

Controleer de inhoud van het scherm door op ▲▼ te drukken.

1. Druk op BACK (Terug).

U keert terug naar het vorige scherm.

Onderhoud

Reinig de unit met een zachte en droge doek. Als de unit erg vies is, maakt u deze schoon met een doek die u hebt natgemaakt in handwarm water met een neutraal schoonmaakmiddel. Nareinigen met schoon water. Het aanraakscherm mag niet op deze manier worden gereinigd.

Let op

Gebruik geen thinner, organische oplosmiddelen of sterke zuren.

De kleur kan hierdoor worden aangetast en de verf bladdert mogelijk af.

Afsluiten

Het bevestigingsscherm wordt getoond nadat u op de SHUT DOWN knop drukt in het hoofdmenuscherm en dan uw wachtwoord (*) invoert.

(*) Zie pagina 6.

Wanneer u op de Yes (Ja) knop drukt, maakt het scherm plaats voor het onderstaande (a).

Wacht u dan even totdat er een bericht verschijnt "Please switch off the power supply" (Schakel de stroom uit alstublieft).

Als u de stroom niet wilt uitschakelen, drukt u op de No (Nee) knop.

Wanneer het laatste scherm plaatsmaakt voor het onderstaande (b), kunt u de stroom uitschakelen.

Er wordt een geel unit-pictogram weergegeven.	Er heeft zich een storing voorgedaan op de unit. De unit waarop de storing zich voordeed, is gestopt.Raadpleeg de leverancier van de unit. Deze heeft onder andere de volgende informatie van u nodig: “de kleur van het unitpictogram”, “een omschrijving van de situatie waarin het probleem optrad”, “de modelnaam van de unit waarop de storing zich voordeed”, het foutnummer (E00), enz.
Er wordt een blauw unit-pictogram weergegeven.	Er heeft zich een communicatieprobleem voorgedaan.Raadpleeg de leverancier van de unit. Deze heeft de volgende informatie van u nodig: “de kleur van het unitpictogram”, “een omschrijving van de situatie waarin het probleem optrad”, “de modelnaam van de unit waarop de storing zich voordeed”, enz.
Het filterteken brandt.	Reinig het luchtfilter.(Zie de handleiding die bij de unit werd geleverd voor de manier waarop de airconditioningunit moet worden gereinigd.)Druk, nadat u het filter hebt gereinigd, op de filterresetknop.
De onderhoudsweergave brandt.	Reguliere inspecties zijn nodig.Raadpleeg de leverancier van de unit. Deze heeft de volgende informatie van u nodig: “de kleur van de onderhoudsled”, “de modelnaam van de unit”, enz.* Het unitnummer en het onderhoudspictogram vindt u in het scherm UNIT INFORMATION.Pagina 24
Het scherm verandert niet als ik dit aanraak.	Mogelijk is de storing te wijten aan elektrostatische ontlading. Schakel de stroom uit en weer aan (voeding resetten).Als de unit niet normaal gaat werken met de hierboven beschreven procedure, kunt u er vanuit gaan dat de unit is beschadigd. Neem contact op met de leverancier van de unit en vermeld de “aard van het probleem”.
Er wordt helemaal geen scherm weergegeven (donker).	• De achtergrondverlichting wordt uitgeschakeld na een vastgestelde tijdsduur om het scherm in goede staat te houden. Raak het scherm aan. (Het kan even duren voordat het display weer verschijnt.)• Mogelijk is de storing te wijten aan elektrostatische ontlading. Schakel de stroom uit en weer aan (voeding resetten).Als de unit niet normaal gaat werken met de hierboven beschreven procedure, kunt u er vanuit gaan dat de unit is beschadigd. Neem contact op met de leverancier van de unit en vermeld de “aard van het probleem”.
Het scherm op de afstandsbediening en het unitscherm geven niet dezelfde informatie.	Als er meerdere units in een groep zijn geregistreerd, worden de instellingen voor de representatieve unit voor de groep weergegeven. Controleer de statusweergave voor elk van de units. Pagina 24Run/Stop toont “Run” als een of meer units in de groep werken en “Stop” als de werking van alle units is gestopt.
Een airconditioningunit werkt zelfstandig.	Controleer de schema-instellingen. De geplande groepsinstellingen kunnen zijn veranderd. Pagina 20
De unit voelt warm aan.	De unit kan heet worden, maar dat is geen probleem.Als de kamer goed warm is, wordt deze sneller heet. Gebruik de unit in een omgeving waar de omringende temperatuur 40°C of lager is.
De berekende resultaten zijn niet nauwkeurig. (enkel SLB-3-ER).	Als de totale werkingstijd op een dag minder dan 30 minuten is geweest, heeft er helemaal geen activiteit voor berekeningsdoeleinden plaatsgevonden. Daardoor kunnen de berekeningsresultaten aan de lage kant zijn. (in dergelijke gevallen, zijn de resultaten van andere units mogelijk een beetje aan de hoge kant.)
Melding “Importing a configuration file from USB memory has failed. Check the configuration file in the USB memory.” verschijnt.	Het is mogelijk dat het definitiebestand niet in het USB-geheugen is opgeslagen of dat er zich een fout heeft voorgedaan bij het opgeven van de te lezen map. Controleer nogmaals en voer de handeling nog eens uit.Als dit bericht nogmaals verschijnt, neemt u contact op met de leverancier van de apparatuur.
Melding “Exporting a configuration file to USB memory has failed.” of “Exporting monthly data files to USB memory has failed” verschijnt.	Mogelijk is het USB-geheugen beschadigd of zijn de bestanden in het USB-geheugen beschadigd. Verwijder alle bestanden in het USB-geheugen en maak ze nogmaals aan.Als dit bericht nogmaals verschijnt, neemt u contact op met de leverancier van de apparatuur.
Melding “USB memory was not found.” verschijnt.	Wellicht hebt u het USB-geheugen er niet ver genoeg in gedrukt. Verwijder het USB-geheugen en plaats dit nogmaals. Als dit bericht nogmaals verschijnt, is het USB-geheugen mogelijk beschadigd of maakt de USB-stick niet goed contact. Vervang dit door het bijgeleverde USB-geheugen en voer de handeling nogmaals uit. Als dit bericht nogmaals verschijnt, neemt u contact op met de leverancier van de apparatuur.
Melding “SL-0X-self address duplication error was detected.” “SL-0X- self transmisslon data read error was detected.” “SL-0X- data transmisslon error was detected.” verschijnt.	Raadpleeg de leverancier van de apparatuur. (Controleer of de communicatieverbindingsdraden wel goed zijn verbonden met de units.)
Er verschijnen andere foutmeldingsschermen dan de hierboven genoemde.	Voer de stappen uit die op het scherm staan of zet de stroom uit en weer aan (voeding resetten). Als dit bericht nogmaals verschijnt, neemt u contact op met de leverancier van de apparatuur.
De aanduiding van de kamertemperatuur verandert niet en blijft “--” aangeven.	Wanneer de temperatuur van de aangezogen lucht onder de 0°C bedraagt, wordt er “--” aangegeven. Als de aanduiding verschilt van die op de afstandsbediening, neemt u dan contact op met de leverancier van de apparatuur.

Installatie

Installeer de unit niet op een plaats waar gemakkelijk storing ontstaat.

Als u de unit installeert in de buurt van een computer, een automatische deur, een lift of andere apparatuur die storing kan opwekken, kan dit een goede werking in de weg staan.

Installeer de timer niet in een heel vochtige omgeving of op een plaats waar deze blootstaat aan trillingen.

Als u de unit op een vochtige plaats installeert of op een plaats waar water kan opspatten of waar trillingen voorkomen, kan dit een goede werking ervan in de weg staan.

Installeer de unit niet in op een plaats waar deze blootstaat aan direct zonlicht of in de buurt van een warmtebron.

Als u de unit installeert op een plaats waar deze blootstaat aan direct zonlicht of in de buurt van een warmtebron, kan dit een goede werking ervan in de weg staan.

After Sales

- Zorg dat u de volgende informatie bij de hand hebt als u om reparatie vraagt.

• Modelnaam
  • Installatiedatum
  ● Probleemstatus, zo gedetailleerd mogelijk
• Adres, naam, telefoonnummer

- De apparatuur verplaatsen

Verplaatsingen moeten worden uitgevoerd door deskundigen. Neem hiervoor dus contact op met de leverancier van de unit of met de klantenservice. Houd er wel rekening mee dat voor het verplaatsen van de apparatuur moet worden betaald.

● Reparaties na de garantieperiode.

Raadpleeg de leverancier van de unit. Als de functies kunnen worden hersteld via reparaties, zal een betaalde reparatie worden uitgevoerd volgens de wensen van de klant.

(De garantieperiode bedraagt één jaar na installatie.)

• Vragen

Voor after sales neemt u contact op met de leverancier van de apparatuur of met de klantenservice.
