GEBRUIKSAANWIJZING FM 4500 GR A AEG

Montage- en gebruiksaanwijzing

Lees deze gebruiksaanwijzing zorgvuldig door en bewaar de gebruiksaanwijzing zodat deze later kan worden geraadpleegd.

Geef deze gebruiksaanwijzing door aan een eventuele volgende eigenaar van het apparaat.

De volgende symbolen worden in de tekst gebruikt:

Veiligheidsvoorschriften

Waarschuwing! Aanwijzingen ten behoeve van uw persoonlijke veiligheid.

Let op! Aanwijzingen om beschadiging van het apparaat te voorkomen.

Aanwijzingen en praktische tips

Milieu-informatie

Inhoud

Gebruiksaanwijzing 4

Veiligheidsvoorschriften 4

Afvalverwerking 5

Beschrijving van het apparaat.... 6

Onderdelen van de grill/friteuse....6

Uitrusting bedieningsveld 7

Voorbereiding van het apparaat.... 9

De grill gebruiken 9

Friteuse gebruiken 10

Bediening van het apparaat.... 10

Apparaat in- en uitschakelen 10

Grillstand/temperatuur van de friteuse instellen .... 11

Kinderbeveiliging gebruiken....12

Timer gebruiken 13

Veiligheidsuitschakeling 14

Tips voor koken en braden.... 14

Diepgevroren etenswaren 14

Combinatie van grill en friteuse....15

Reiniging en onderhoud 16

Keramische plaat 16

Grill 16

Friteuse.... 18

Wat is er aan de hand als .... 18

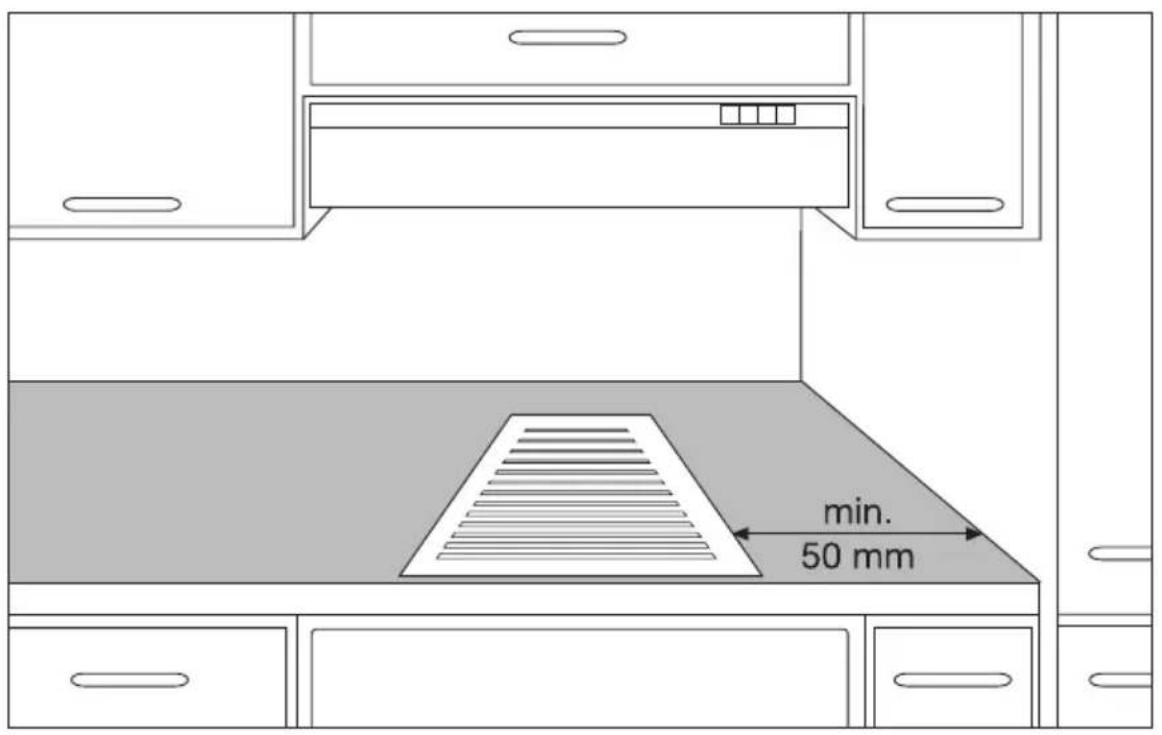

Montageaanwijzing 20

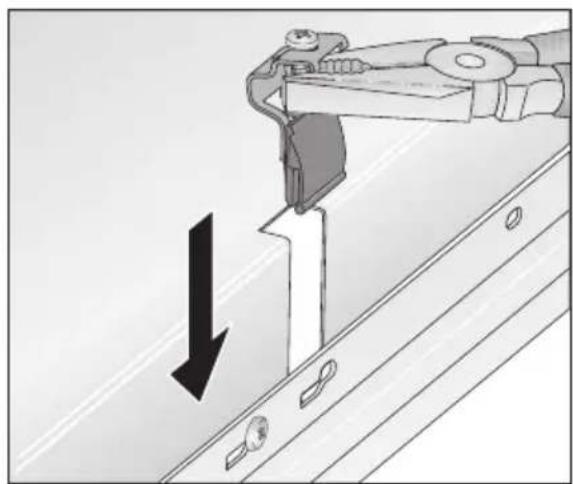

Montage. 21

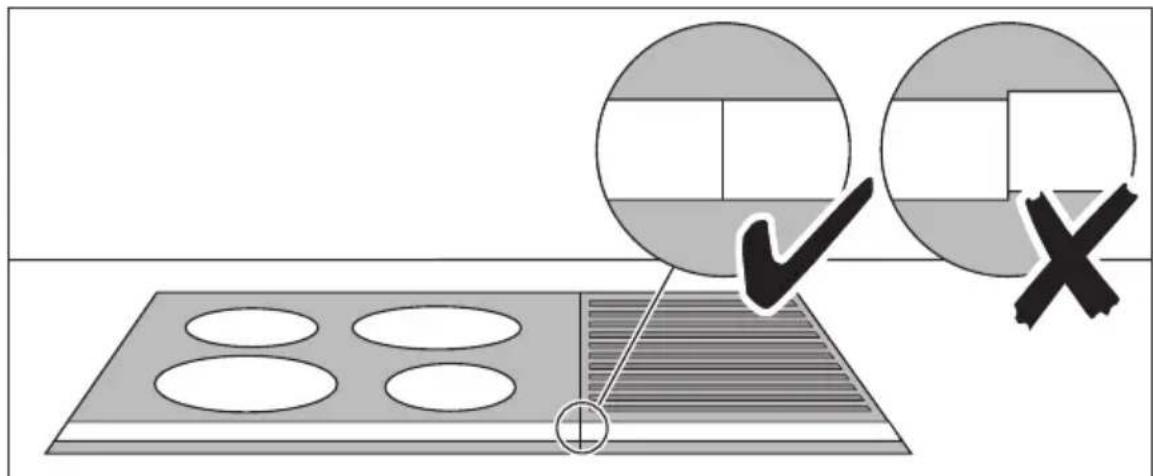

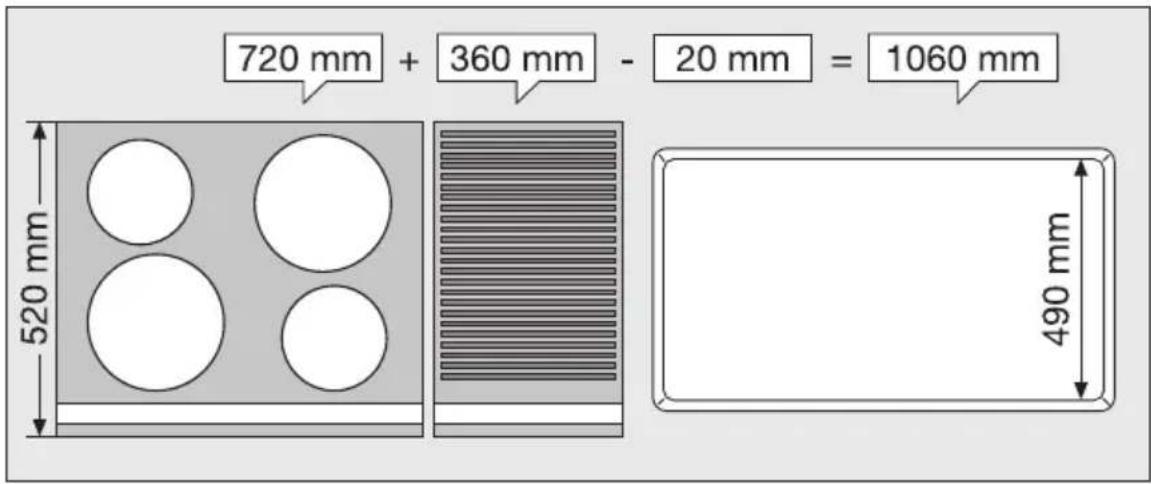

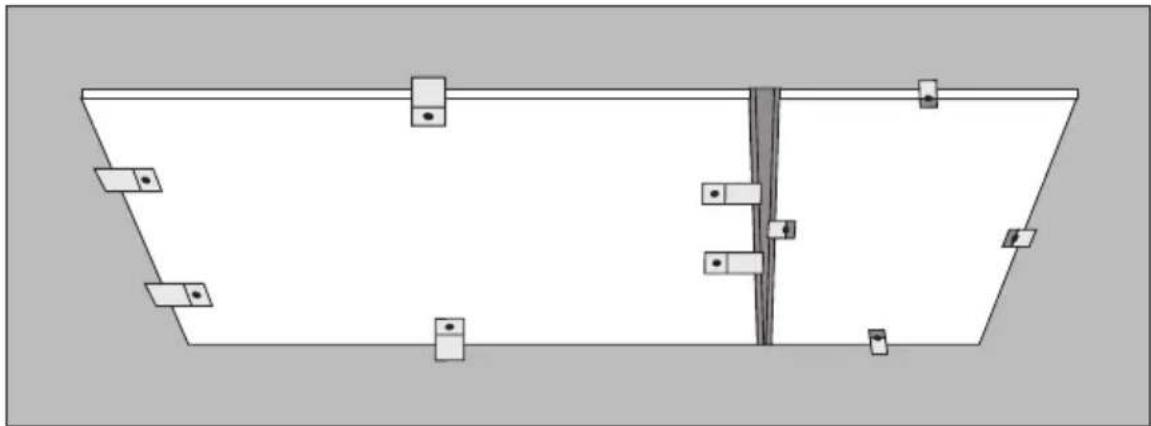

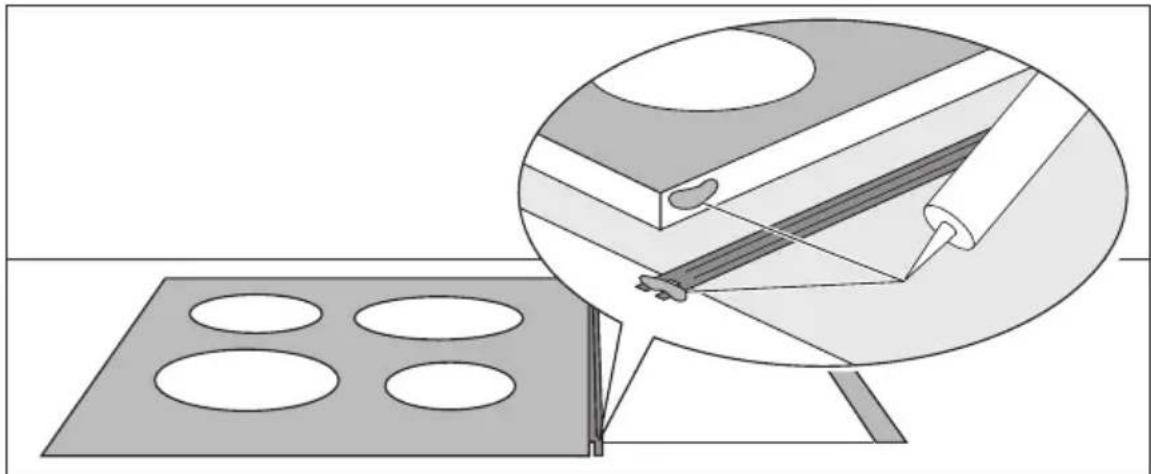

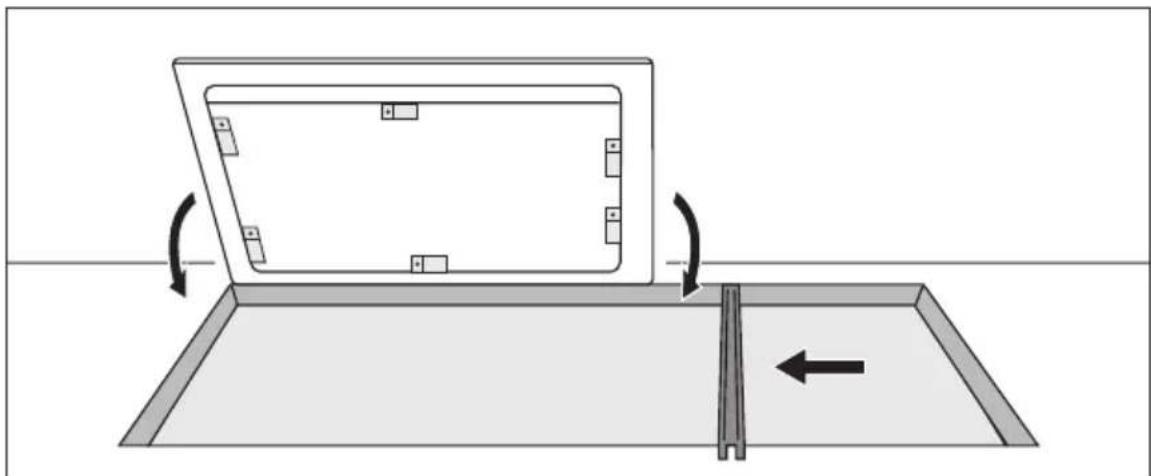

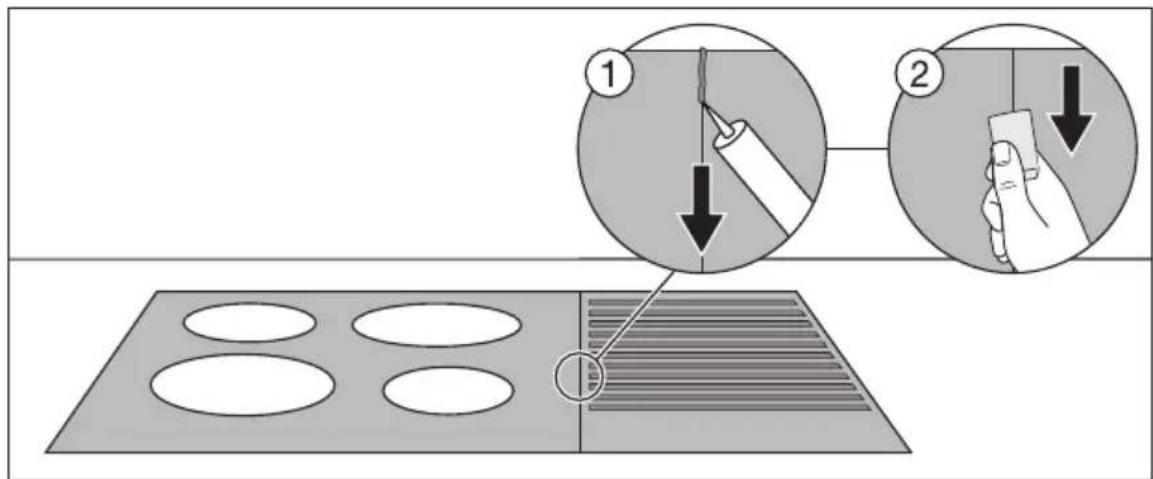

Montage van meerdere Frontline-kookplaten....23

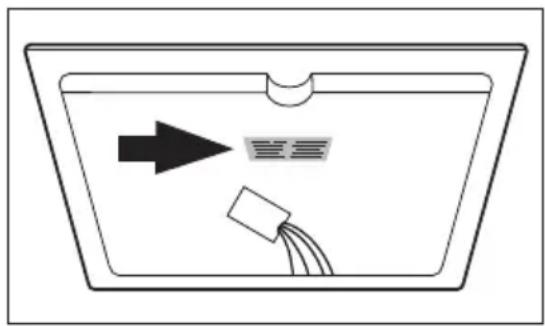

Typeplaatje 26

Garantievoorwaarden.... 27

Adres service-afdeling 30

Service 31

Gebruiksaanwijzing

⚠️Veiligheidsvoorschriften

Neem deze aanwijzingen in acht, omdat anders bij eventuele schade het recht op garantie vervalt.

CE Dit apparaat is in overeenstemming met de volgende EG-richtlijnen: -73/23/EEG van 19.02.1973 Laagspanningsrichtlijn -89/336/EEG van 03.05.1989 EMC-richtlijn inclusief aangepaste richt- lijn 92/31/EEG -93/68/EEG van 22.07.93 CE-markeringsrichtlijn

Gebruik conform de voorschriften

• Dit apparaat mag alleen huishoudelijk worden gebruikt voor het grillen en frituren van voedingsmiddelen.
• Het apparaat mag niet worden gebruikt als werkblad of aanrecht.
• Het is niet toegestaan het appaat om te bouwen of te veranderen.
• Brandbare vloeistoffen, licht ontvlambare materialen of smeltbare voorwerpen (bijv. folie, kunststof, aluminium) niet op het apparaat of in de direct omgeving daarvan plaatsen of opbergen.

Veiligheid voor kinderen

• Houd kleine kinderen altijd uit de buurt van het apparaat.
• Grotere kinderen mogen alleen onder begeleiding en toezicht met het apparaat werken.

Algemene veiligheid

• Het apparaat mag alleen worden gemonteerd en aangesloten door een erkend elektro-installateur.
• Inbouwapparaten mogen alleen worden gebruikt nadat deze zijn ingebouwd in voorgeschreven, passende inbouwkasten en werkbladen.
• Bij storingen aan het apparaat of beschadiging van het glaskeramiek (breuken, sprongen resp. scheuren) moet het apparaat worden uitgeschakeld en worden losgekoppeld van het elektriciteitsnet, om gevaar op elektrische schokken te voorkomen.
• Reparaties aan het apparaat mogen alleen worden uitgevoerd door vakmensen.

Schade aan het apparaat voorkomen

- De keramische plaat kan door vallende voorwerpen worden beschadigd.

Veiligheid tijdens het gebruik

• Stickers en folie van keramische plaat verwijderen.
• Bij onachtzaam werken met het apparaat bestaat gevaar voor verbranding.
• Snoeren van elektrische apparatuur mogen niet op het hete oppervlak van het apparaat terechtkomen.
• Oververhitte vetten en oliën vatten snel vlam. Bij koken met olie of vet het apparaat niet zonder toezicht laten.
  •Vuur met een deksel doven, nooit met water blussen.
• Bij brand alle schakelaars op nul zetten en eventuele afzuiginstallatie uitschakelen.
• Het apparaat na elk gebruik uitschakelen.

Veiligheid bij het schoonmaken

• Voor het schoonmaken moet het apparaat zijn uitgeschakeld en afgekoeld.
• Uit veiligheidsoverwegingen is het niet toegestaan het apparaat met een stoom- of een hogedrukreiniger schoon te maken.

Afvalverwerking

Verpakkingsmateriaal

De verpakkingsmaterialen zijn niet schadelijk voor het milieu en herbruikbaar. De kunststoffen hebben de volgende aanduidingen, bijv. >PE<, >PS<, enz. Verwijder de verpakkingsmaterialen in overeenstemming met de aanduiding bij de gemeentelijke inzamelplaatsen in de daarvoor bestemde containers.

Oud apparaat verwijderen

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

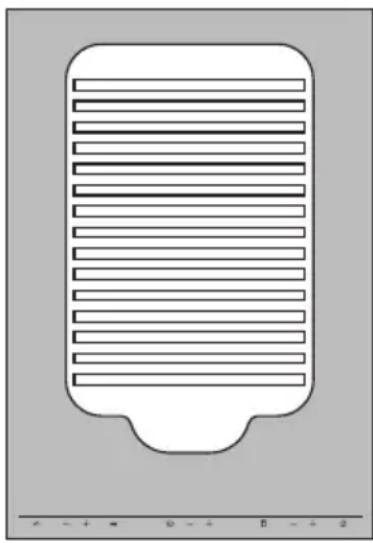

Beschrijving van het apparaat

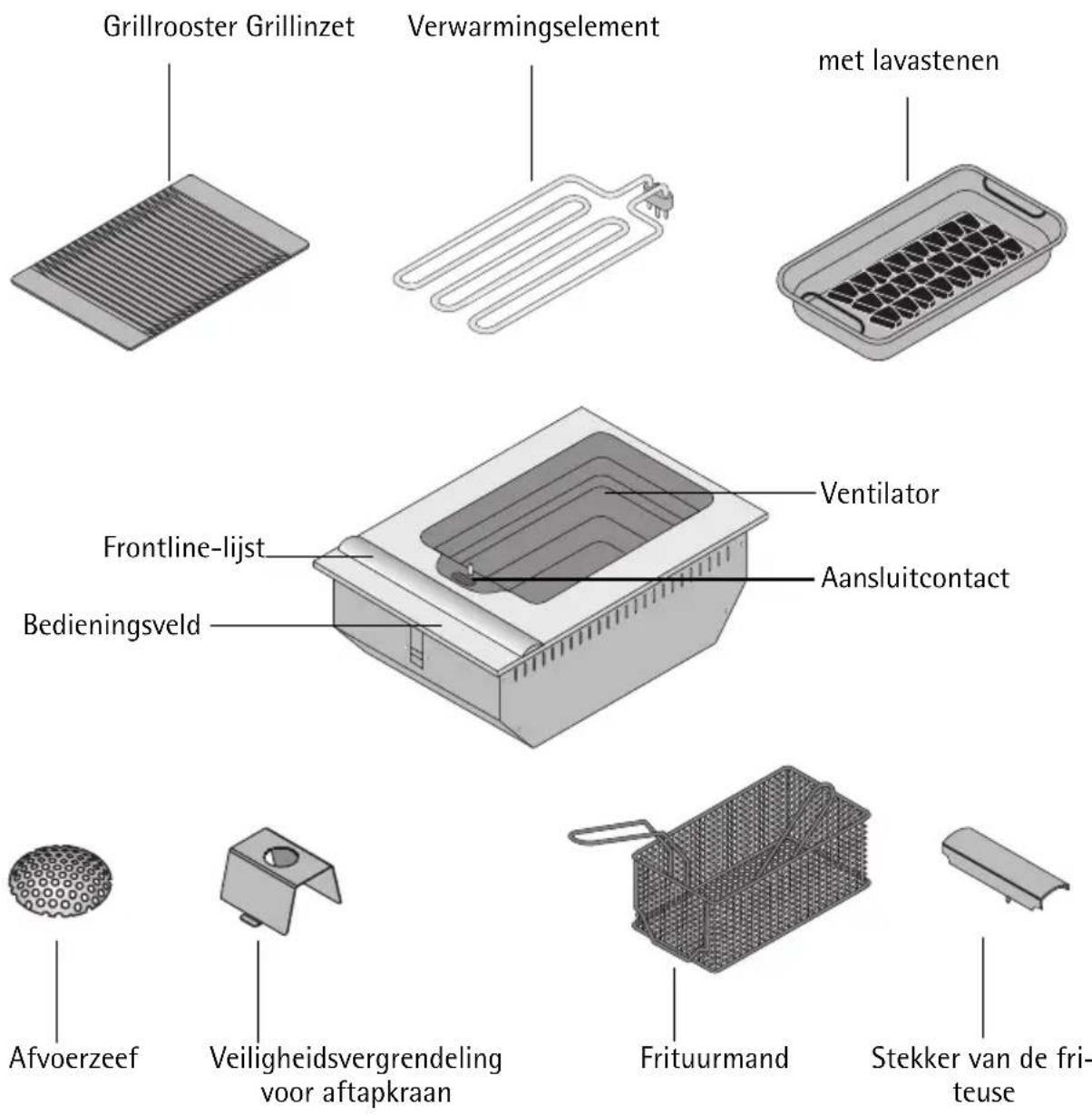

Onderdelen van de grill/friteuse

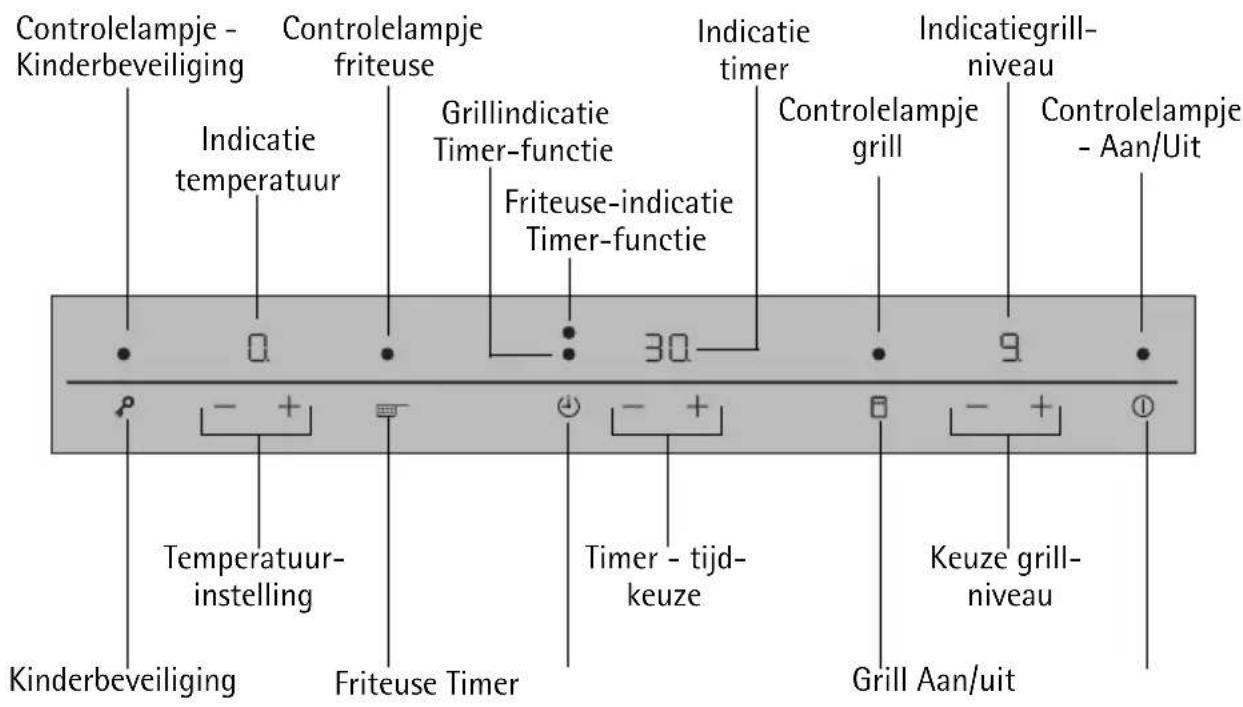

Uitrusting bedieningsveld

Het apparaat wordt bediend door middel van touch-control-sensorvelden. Functies worden door het aanraken van de sensorvelden gestuurd en door indicaties en akoestische signalen bevestigd.

De sensorvelden moeten van bovenaf worden aangeraakt, zonder andere sensorvelden te bedekken.

Sensorveld Functie
1 Aan/uit Apparaat in- en uitschakelen
+ Instellingen verhogen Grillstand/temperatuur verhogen
- Instellingen verlagen Grillstand/temperatuur verlagen
2 Timer Timerkeuze
+	Instellingen verhogen Timer-tijd verhogen
-	Instellingen verlagen Timer-tijd verlagen
3 Kinderbeveiliging Bedieningsveld voor kinderen blokkeren

Indicaties

Indicatie Beschrijving
☐ Geen grillstand/temperatuur		ingesteld
☐ - ☑	Grillniveaus	Grillniveau is ingesteld
120-190	Temperatuur in °C Temperatuur van de friteuse is ingesteld
☒ Fout Er is een storing opgetreden
☒ Restwarmte Apparaat is nog warm
☒	Kinderbeveiliging	Kinderbeveiliging is ingeschakeld
☒	Veiligheidsuitschakeling	Veiligheidsuitschakeling is actief

Restwarmte-indicatie

Waarschuwing! Gevaar voor verbranding door restwarmte. Na het uitschakelen duurt het enige tijd voordat het apparaat is afgekoeld. Restwarmte-indicatie H in acht nemen.

Wanneer de grill wordt ingeschakeld, wordt ook de friteuse verwarmd. De restwarmte-indicatie H van de friteuse wordt weergegeven.

Voorbereiding van het apparaat

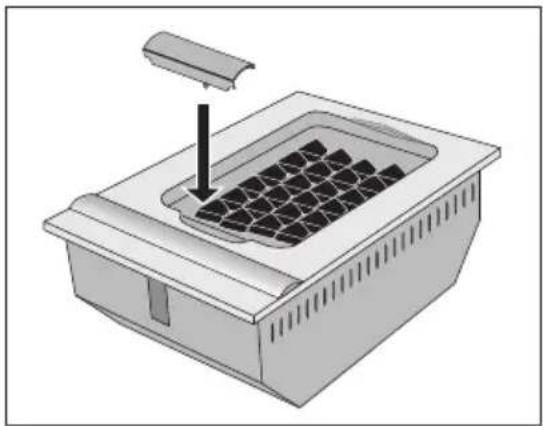

De grill gebruiken

De grill mag alleen met geplaatst grillinzet worden gebruikt.

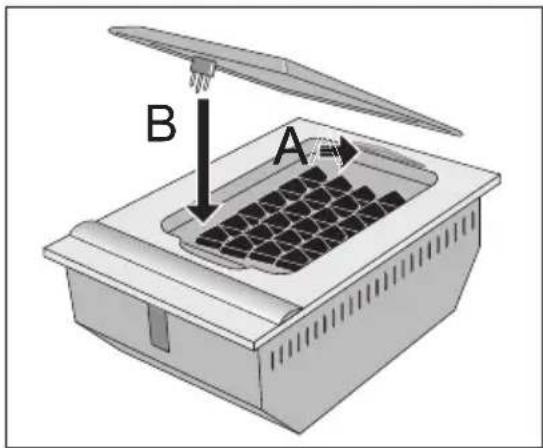

1. Grillinzet met lavastenen in de grill plaatsen. De lavastenen nemen het bij het grillen vrijkomende vet op.
2. Grillrooster met beide handen vasthouden en schuin naar achteren brengen tot aan de fixering (A).
3. Grillrooster laten zakken en de stekker in het aansluitcontact steken (B).

Bij levensmiddelen met een hoog vetgehalte kunnen de lavastenen door water worden vervangen. Belangrijk is een voldoende hoeveelheid water.

Het aansluitcontact heeft stroom- voerende onderdelen en moet wor- den beschermd tegen vocht. Vul pas water in het apparaat wan- neer de stekker van de friteuse in het aansluitcontact is gestoken.

1. Verwijder het grillrooster en de grillinzet.
2. Sluit de aftapkraan en breng de veiligheidsvergrendeling aan.

De frituurbak moet tussen de mar- keringen MIN (1,5 liter) en MAX (3 liter) met olie zijn gevuld.

1. Steek de stekker van de friteuse in het aansluitcontact.

2. Vul de frituurbak met olie.

In plaats van olie kan ook frituurvet worden gebruikt.

Bediening van het apparaat

Apparaat in- en uitschakelen

	Bedieningsveld Indicatie Controlelampje
Inschakelen 2	secondaanraken	/ brandt
Uitschakelen	1secondeanraken	/ geen gaat uit

Let op! Aansluitcontact heeft stroomvoerende delen. Apparaat alleen met droog aansluitcontact gebruiken.

Na het inschakelen dient binnen ca. 10 seconden een functie te worden ingesteld, anders schakelt het apparaat automatisch uit.

U kunt deze functie ook uitschakelen door tegelijkertijd de + en — aan te raken. Dit geldt voor alle afzonderlijke functies, bijvoorbeeld "Timer uitschakelen".

Grillstand/temperatuur van de friteuse instellen

	Bedieningsveld Indicatie grillstand		Indicatie temperatuur
Verhogen	+ aanraken	☐ tot ☑	120 tot 190
Verlagen	- aanraken	☐ tot ☐	190 tot 120
Uitschakelen en tegelijk aanraken		☐ ☐

Wanneer een grillstand of temperatuur wordt gekozen, knippert de indicatie tot de betreffende grillstand/temperatuur is bereikt. Wanneer de gekozen grillstand/temperatuur is bereikt, klinkt er een akoestisch signaal.
Wanneer de stekker van de friteuse niet goed in het aansluitcontact is gestoken of het grillrooster niet goed is bevestigd, warmt het apparaat niet op.
Een temperatuur van 170°C tot 180°C is geschikt om te frituren.

Frituren

1. De frituurmand buiten de friteuse met te frituren etenswaren vullen en even schudden.

IJs en kleine stukjes etenswaren kunnen door de frituurmand in de hete olie vallen.

1. Wacht tot de olie de gekozen temperatuur heeft bereikt.

De indicatie voor de temperatuur knippert niet meer en er klinkt een akoestisch signaal.

1. Frituur de etenswaren tot deze de gewenste kleur hebben.
2. De frituurmand na het frituren uit de olie omhoogtillen.
3. Frituurmand voorzichtig schudden, om overtollige olie te verwijderen.
4. Hang de frituurmand aan het ophangsysteem zodat deze verder kan afdruppelen.

Bij grotere hoeveelheden te frituren etenswaren neemt u deze na 1 tot 2 minuten uit de olie en laat u de olie opnieuw op temperatuur komen. Wanneer de olie de juiste temperatuur weer heeft bereikt, gaat u verder met frituren.

Als u frituurvet gebruikt, dient u dit eerst in stukken te snijden en bij 120°C te laten smelten.

Kinderbeveiliging gebruiken

De kinderbeveiliging voorkomt ongewenst gebruik van het apparaat.

Kinderbeveiliging inschakelen

Stap Bedieningsveld Indicatie/signaal
1. Apparaat inschakelen(geen kookstand instellen)		☐
2. Aanraken ☐
Apparaat wordt uitgeschakeld. De kinderbeveiliging is ingeschakeld.

Kinderbeveiliging uitschakelen

Stap	Bedieningsveld	Indicatie/signaal
1.	1 Apparaat inschakelen
2.	Aanraken	brandt.
Apparaat wordt uitgeschakeld. De kinderbeveiliging is uitgeschakeld

Kinderbeveiliging tijdelijk uitschakelen

De kinderbeveiliging kan op deze manier eenmalig worden uitgeschakeld; bij het volgende gebruik is de kinderbeveiliging weer actief.

Stap	Bedieningsveld	Indicatie/signaal
1.	➀ apparaat inschakelen	➁
2.	+ en — tegelijk aanraken	➁ / akoestisch signaal
Tot de volgende keer dat het apparaat wordt uitgeschakeld, kan dit normaal worden gebruikt.

Timer gebruiken

Na afloop van de ingestelde tijd klinkt er een akoestisch signaal en Ⓗ licht op in het display.

Tijd instellen

Stap	Bedieningsveld	Indicatie
1. op	drukken Controlelampje knippert
2.	op + of - drukken	0 t/m 99 minuten
Na een paar seconden gaat het controlelampje langzamer knipperen.De tijd is ingesteld.De tijd telt terug.

Timerfunctie uitschakelen

Stap Bedieningsveld Indicatie
1. op	drukken Controlelampje knippert sneller
2.	op — drukken	De resterende tijd telt terug tot ☐.
Het controlelampje dooft.De timerfunctie is uitgeschakeld.

Tijd veranderen

Stap Bedieningsveld Indicatie
1. op	drukken Controlelampje knippert snellerResterende tijd wordt weergegeven
2.	op + of — drukken	0 l t/m 99 minuten
Na een paar seconden gaat het controlelampje langzamer knipperen.De tijd is ingesteld.De tijd telt terug.

Resterende tijd weergeven

Stap Bedieningsveld Indicatie
1. op	drijkken Controlelampje knippert snellerResterende tijd wordt weergegeven
Na een paar seconden gaat het controlelampje langzamer knipperen.

Akoestisch signaal uitschakelen

Stap Bedieningsveld Akoestisch signaal

1. 📋 aanraken Akoestische uitschakeling.

Akoestisch signaal gaat uit

Veiligheidsuitschakeling

• Als een of meer sensorvelden langer dan ca. 10 seconden worden afgedekt, bijv. door een pannenlap, klinkt een signaal en het apparaat schakelt automatisch uit.
• Als het apparaat na 90 minuten niet wordt uitgeschakeld of als het grillniveau of de temperatuer niet verandert, schakelt het apparaat automatisch uit. - wordt weergegeven.

Bedieningsveld

Vocht (bijv. een natte doek) of overkokende vloeistoffen op het bedie-ningsveld schakelen het apparaat meteen uit.

Tips voor koken en braden

Aanwijzing met betrekking tot acrylamide

Volgens de laatste wetenschappelijke inzichten kan een intensieve bruining van levensmiddelen, met name bij zetmeelhoudende producten, een gevaar voor de gezondheid door acrylamide veroorzaken. Om die reden adviseren wij levensmiddelen zoveel mogelijk bij lage temperaturen te bereiden en de gerechten niet te veel te bruinen.

Diepgevroren etenswaren

Diepgevroren etenswaren nemen veel olie op en hebben meer tijd nodig om bruin te worden.

Laat diepgevroren etenswaren voor het frituren eerst ontdooien tot ka- mertemperatuur.

Houd u aan de hoeveelheid en temperatuur zoals deze zijn aangegeven in de volgende tabel of op de verpakking.

Praktijkvoorbeelden voor het frituren

De gegevens in de volgende tabel dienen slechts als richtlijn.

Tempe-ratuur	Geschikt voor	Vers Diepvries
		Hoeveelheid	Duur	Hoeveelheid	Duur
160 °C	Patates frites, zelfgemaakt (eerste keer frituren)	600 g 4-5 min. - -
170 °C	Patates frites, zelfgemaakt (tweede keer frituren)	600 g 3-4 min. - -
	Patates frites, diepvries	-	-	550 g	5-6 min.
	Groente (broccoli, champignons)	12 st. 2-3 min. - -
180 °C	Garnalen	10-12 st.	1-2 min.	12 st.	2 min.
	Mosselen	15-20 st.	3-4 min.	15 st.	3-4 min.
	Kleine gehaktballetjes	8-10 st.	2-3 min.	-	-
190 °C	Kroketten	5 st.	4-5 min.	4-5 st.	6-7 min.
	Wiener schnitzel	2 st.	3-4 min.	-	-

Combinatie van grill en friteuse

Bijvoorbeeld: biefstuk met patates frites

1. Friteuse met olie vullen en de temperatuur instellen.
2. Patates frites frituren totdat deze bijna klaar zijn.
3. Friteuse uitschakelen.
4. Grillinzet en grillrooster aanbrengen, grillstand instellen.
5. Biefstuk grillen en op een bord warmhouden.
6. Grill uitschakelen.
7. Temperatuur van de friteuse instellen.
8. Patates frites verder frituren.

Voorzichtig! Verbrandingsgevaar door hete delen.

Gebruik pannenlappen bij het wisselen tussen frituren en grillen.

Reiniging en onderhoud

⚠️ Voorzichtig! Tijdens het reinigen moet het apparaat zijn uitgeschakeld. Apparaat laten afkoelen totdat alle delen zonder gevaar kunnen worden aangeraakt.
Let op! Scherpe en schurende reinigingsmiddelen beschadigen het apparaat. Met water en afwasmiddel reinigen.
Let op! Resten van reinigingsmiddelen beschadigen het apparaat. Resten met water en afwasmiddel verwijderen.

Keramische plaat

Let op! Het aansluitcontact heeft stroomvoerende onderdelen. Tijdens het schoonmaken moet de stekker van de friteuse in het aan-sluitcontact zijn gestoken.

1. Apparaat met een vochtige doek en wat afwasmiddel afnemen.
2. Apparaat met een schone doek afdrogen.

Afneembare Frontline-lijst

De Frontline-lijst van aluminium heeft een magneetbevestiging. De lijst is gemakkelijk met één hand los te nemen en met een reinigingsmiddel te reinigen. Gebruik geen schuurmiddelen of schurende sponsjes. De lijst niet in de afwasmachine reinigen.

Grill

Grillrooster en grillinzet

Grillrooster en grillinzet na elk gebruik reinigen. Voor de reiniging van het grillrooster kan het verwarmingselement worden verwijderd.

Let op! De stekker van het verwarmingselement mag niet in water worden ondergedompeld.

Verwarmingselement afnemen

1. Grillrooster uit het apparaat nemen
2. Schroeven aan de onderkant van het grillrooster losdraaien.
3. Plaat afnemen.
4. Verwarmingselement verwijderen.

Grillrooster en grillinzet reinigen

Vuil met een borstel verwijderen. Hardnekkig vuil in een heet sop laten weken.

Als grijze verkleuringen optreden, grillrooster af en toe inoliën.

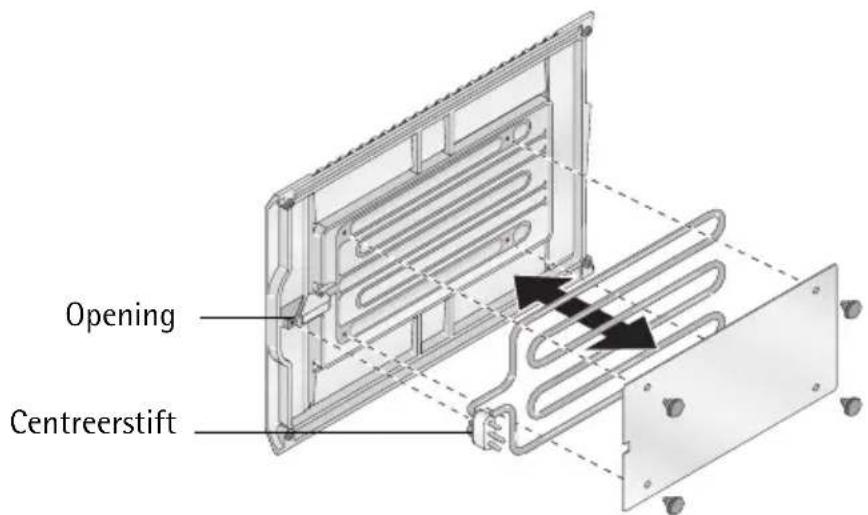

Verwarmingselement plaatsen

1. Centreerstift op verwarmingselement in opening van grillrooster steken en plaat terugplaatsen.
2. Schroeven plaatsen en vastdraaien.

Vóór het aansluitcontact bevindt zich de grilltemperatuursensor. Het contactvlak van de sensor met het grillrooster dient altijd schoon te worden gehouden.

Lavastenen

Zodra zich op de lavastenen veel vet heeft opgehoopt, moeten de lavastenen worden gereinigd. Lavastenen in de vaatwasser in een voor de vaatwasser geschikte mand of in heet sop reinigen.

Friteuse

De stekker van de friteuse schoonmaken in heet afwaswater.

Frituurbak

Als de olie moet worden ververst, laat u de olie weglopen en maakt u de frituurbak schoon.

Let op! Verbrandingsgevaar door hete olie.

Laat alleen afgekoelde olie weglopen.

Olie verwijderen

1. Een opvangbak met voldoende inhoud onder de aftapkraan plaatsen.
2. De veiligheidsvergrendeling voor de aftapkraan verwijderen.
3. Aftapkraan openen en de olie laten weglopen.
4. De aftapkraan sluiten en de veiligheidsvergrendeling aanbrengen.
5. Afvoerzeef verwijderen en schoonmaken in heet afwaswater.
6. Frituurbak vullen met warm water en schoonmaken met afwasmiddel.
7. Een opvangbak met voldoende inhoud onder de aftapkraan plaatsen.
8. De veiligheidsvergrendeling voor de aftapkraan verwijderen.
9. De aftapkraan openen en water in de bak laten lopen.
10. De frituurbak met koud water uitspoelen en met een doek droogwrijven.
11. De aftapkraan sluiten en de veiligheidsvergrendeling aanbrengen.
12. De afvoerzeef met de bolle kant naar boven over de afvoer plaatsen.

Frituurmand

Frituurmand schoonmaken in heet afwaswater of in de afwasmachine.

Wat is er aan de hand als ...

Wanneer u de storing niet kunt verhelpen met de hierboven gegeven aanwijzingen, neem dan contact op met uw vakhandel of met onze service-afdeling.

Waarschuwing! Reparaties aan het apparaat mogen alleen door vakmensen worden uitgevoerd. Onvakkundige reparaties kunnen tot aanzienlijke risico's voor de gebruiker leiden.

Bij een onjuiste bediening wordt het bezoek van de servicetechnicus ook tijdens de garantieperiode in rekening gebracht.

Storing Mogelijke oorzaak Oplossing
Het apparaat kan niet wor-den ingeschakeld of func-tioneert niet	Sinds het inschakelen van het apparaat zijn meer dan 10 seconden verstreken	Apparaat opnieuw inscha-kelen.
	De kinderbeveiliging is in-geschakeld [L]	Kinderbeveiliging deactive-ren (zie hoofdstuk "Kinder-beveiliging")
	Er worden meerdere sen-sorvelden tegelijk aange-raakt	Raak slechts één sensorveld tegelijk aan
	De sensorvelden zijn deels bedekt door een vochtige doek of met vloeistof	Doek of vloeistof verwijde-ren.Apparaat opnieuw inscha-kelen.
	Veiligheidsuitschakeling is geactiveerd [☐]	Apparaat opnieuw inscha-kelen
☐ wordt weergegeven of het apparaat wordt niet heet	Grillrooster is niet goed aangebracht	Grillrooster goed in het aansluitcontact plaatsen
	De stekker van de friteuse is niet goed in het contact geplaatst	Stekker van de friteuse goed in het aansluitcontact plaatsen
	Stekkerpen van de friteuse is afgebroken	Stekker van de friteuse vervangen
	Friteuse is zonder olie ver-warmd waardoor de over-verhittingsbeveiliging is geactiveerd	Neem contact op met de klantenservice
Grill reageert niet of be-reikt te hoge temperaturen	Grilltemperatuursensor of grillrooster zijn vuil	Sensor en grillrooster reini-gen
[€] en nummer wordt aan-gegeven	Fout in de elektronica Apparaat een aantal minu-ten van de voeding schei-den (zekering uit de huisinstallatie nemen)Als na het inschakelen de fout [€] nogmaals wordt aangegeven, contact opne-men met de servicedienst

Montageaanwijzing

Veiligheidsvoorschriften

De geldende wetten, voorschriften, richtlijnen en normen in het land van gebruik moeten worden nageleefd (veiligheidsvoorschriften, vakkundige en volgens de voorschriften uitgevoerde recycling enz.).

De montage mag alleen door een vakman worden uitgevoerd.

De minimale afstanden ten opzichte van andere apparaten en meubels moet worden gehandhaafd.

Onder het apparaat moet een beschermbodem worden gemon- teerd.

De snijvlakken van het werkblad moeten met een geschikt afdichtingsmateriaal beschermd worden tegen vochtigheid.

De dichting zorgt voor een naadloze aansluiting tussen apparaat en werkblad.

De minimale afstand tussen de onderkant van het werkblad en een onder het apparaat gemonteerd schap moet 235 mm bedragen, excl. de ruimte voor een bak met een inhoud van vier liter.

WAARSCHUWING!

Risico op verwonding door elektrische stroom.

• Op de netaansluitklem staat spanning.
• Netaansluitklem spanningvrij maken.
  •Houd u aan het aansluitschema.
• Houd u aan de veiligheidsvoorschriften met betrekking tot elektrotechniek.
• Garandeer de contactbescherming door vakkundige inbouw.
• Laat de elektrische aansluiting uitvoeren door een erkend installateur.

LET OP!

Beschadigingen door elektrische stroom.

Loszittende en onvakkundig aangebrachte stekkerverbindingen kunnen oververhitting van de aansluiting veroorzaken.

• Klemaansluitingen vakkundig uitvoeren.
• Zorg ervoor dat het snoer niet wordt belast door trekken.

Als het netsnoer van het apparaat is beschadigd, dient het door een speciaal snoer (type H05BB-F Tmax 90° - of beter) te worden vervangen. Dit is op onze serviceafdeling verkrijgbaar.

In de elektrische installatie moet een inrichting worden aangebracht, die het mogelijk maakt het apparaat met een contactopeningswijdte van min. 3 mm met alle polen van het net te scheiden.

Geschikte scheidingsinrichtingen zijn bijv. automatische zekeringen (schroefzekeringen moeten uit de fitting geschroefd worden), aardlekschakelaar en veiligheidsschakelaars.

Montage

Montage van meerdere Frontline-kookplaten

Extra meegeleverd: verstevigingsbalk(en), hittebestendige siliconenkit, rubber blok, schraapmesje

Alleen hittebestendige speciale siliconenkit gebruiken.

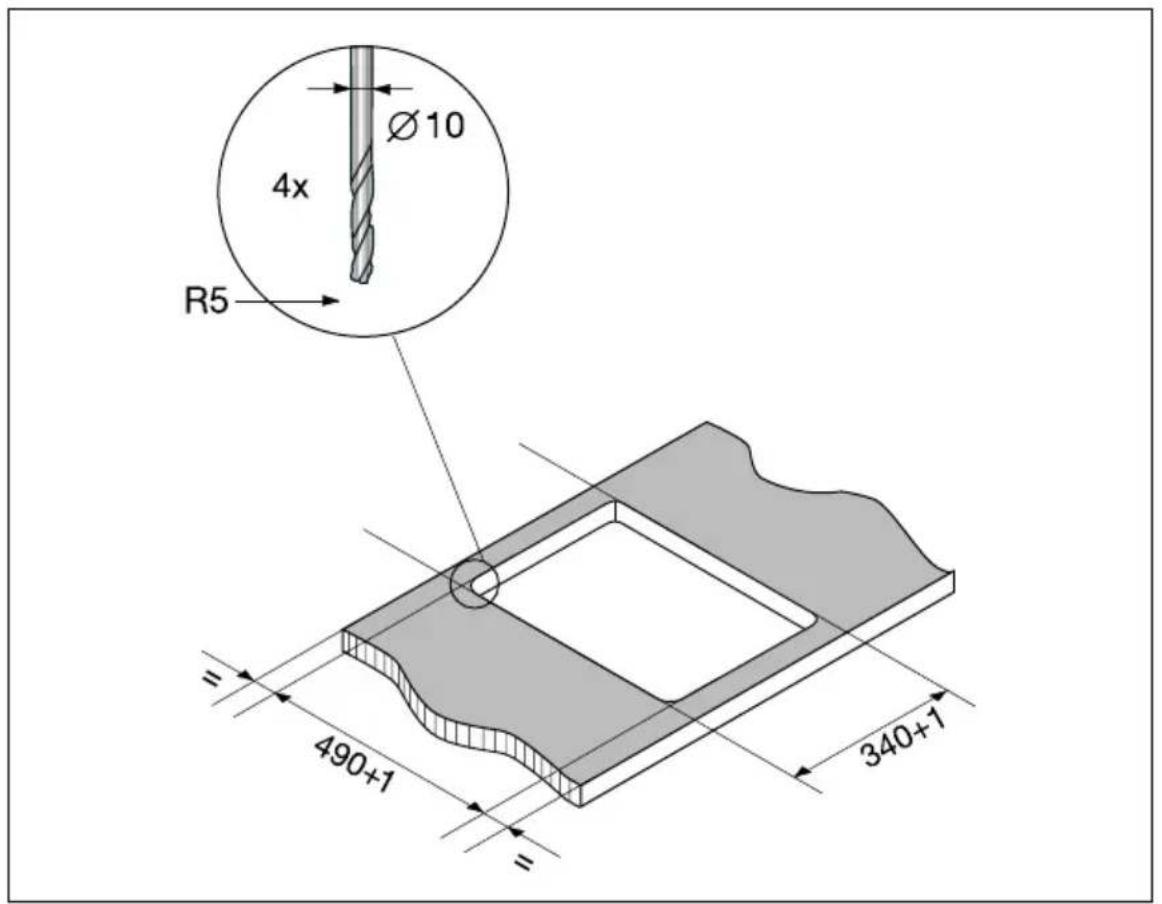

Uitsparing

Afstand tot de muur: ten minste 50 mm

Diepte: 490 mm

Breedte: de breedtes van alle in te bouwen apparaten worden bij elkaar opgeteld, daarvan wordt 20 mm afgetrokken (zie ook "Overzicht totale apparatuurbreedten")

Voorbeeld:

Montage van meerdere apparaten

1. Uitsparing berekenen en uitzagen.
2. Frontline-lijst met de hand van de apparaten nemen (magneetbevestiging).
3. Apparaten afzonderlijk met de onderzijde naar boven gericht, op een zachte ondergrond (bijv. een deken) leggen.

4. Bevestigingsbeugels/schroefklemmen in de passende gaten van de beschermkasten schroeven/klikken.

5. Het eerste apparaat in de opening plaatsen. Verstevigingsbalk in de opening leggen en half onder het apparaat schuiven.

1. Siliconenkit op de hoeken aanbrengen, daar waar de apparatuur elkaar raakt. Siliconenkit op het einde van de verstevigingsbalk aanbrengen.

1. Op een goede positionering van de kookplaat in de groef van de verstevigingsbalk letten.

1. Frontline-lijsten op de apparaten plaatsen. De juiste positionering van de Frontline-lijsten (naast elkaar) controleren.

1. Schroeven van de bevestigingsbeugels/schroefklemmen vastdraaien.
2. Laagje siliconenkit in de kieren tussen de apparaten spuiten.
   11.Siliconenkit met een klein beetje sop bevochtigen.
3. Het rubber blok stevig tegen het glaskeramiek drukken en langzaam langs de kier trekken.

1. Siliconenkit tot de volgende dag laten uitharden.
2. Overtollige siliconenkit voorzichtig met een schraapmesje verwijderen.
3. Glaskeramiek grondig reinigen.
4. Frontline-lijsten weer plaatsen.

Overzicht van alle apparaatbreedtes

180 mm

Afzuigunit

360 mm

Glaskeramische kookplaat met 2 straalwarmte-kookzones

Glaskeramische kookplaat met 2 inductiekookzones

Gaskookplaat met 2 branders

Grill

Grill/Friteuse

Wok

580 mm

Glaskeramische kookplaat met 4 straalwarmte-kookzones

Gaskookplaat met 4 branders

720 mm

Glaskeramische kookplaat met 4 straalwarmte-kookzones

Glaskeramische kookplaat met 4 inductiekookzones

Gaskookplaat met 4 branders

Typeplaatje

AEG-ELECTROLUX

SC

230 V2.3 kW

Typ 59 FED 23 KO

Prod-nr:

50 Hz

941 177 534

Serie

FM4500FR-A

Garantievoorwaarden

Nederland

Onze producten worden met de grootst mogelijke zorgvuldigheid geproduceerd. Desondanks kan het voorkomen dat er een defect optreedt. Onze servicedienst zal dit op verzoek herstellen, zowel binnen als buiten de garantietermijn. De levensduur van het product wordt daardoor niet negatief beïnvloed.

Onderstaande garantievoorwaarden zijn gestoeld op de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek. De daaruit voortvloeiende rechten blijven onverlet.

Ook de garantieverplichtingen van de verkoper naar de eindgebruiker blijven onaangetast.

Voor dit product verlenen wij garantie volgens onderstaande voorwaarden:

1. Wij verhelpen kosteloos met inachtneming van de voorwaarden 2 tot en met 15 gebreken aan het product die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. In geval van professioneel of daarmee gelijk te stellen gebruik is de garantie beperkt tot 12 maanden. Voor tweedehands producten geldt eveneens een termijn van 12 maanden.

2. De garantieprestatie houdt in dat het product kosteloos wordt teruggebracht in de toestand die het had voor het defect optrad. Gebrekkige onderdelen worden hersteld of vervangen. Kosteloos vervangen onderdelen worden ons eigendom.

3. Het gebrek moet terstond gemeld worden om mogelijke verdere schade te voorkomen. De garantieanspraak vervalt indien het gebrek niet binnen twee maanden na vaststelling is gemeld.

4. Voor een beroep op garantie dient het aankoopbewijs met aankoop- en/of leveringsdatum te worden overlegd. Bij ontbreken daarvan dient ander overtuigend bewijs te worden overlegd.

5. De garantie heeft geen betrekking op schade aan kwetsbare onderdelen, zoals (vitrokeramisch) glas, kunststof, rubber, die ontstaan is door onzorgvuldig gebruik.

6. De garantie heeft geen betrekking op kleine afwijkingen van de gestelde kwaliteit die voor de waarde en deugdelijkheid van het product onbeduidend zijn.

7. De garantie geldt evenmin voor schade veroorzaakt door: a. chemische en elektrochemische inwerking van water, b. abnormale milieuomstandigheden in het algemeen, c. voor het product oneigenlijke bedrijfsomstandigheden, d. contact met agressieve stoffen.

8. De garantie heeft geen betrekking op gebreken door transportschade die buiten onze verantwoordelijkheid is ontstaan, niet-vakkundige installatie of montage, verkeerd gebruik, gebrekkig onderhoud, of het niet in acht nemen van de gebruiks- of montageaanwijzingen.

9. Het recht op garantie vervalt wanneer het defect werd veroorzaakt door herstelling of ingrepen door derden die niet bevoegd of niet deskundig zijn, of wanneer het product voorzien werd van toebehoren of onderdelen die niet origineel zijn en daardoor een defect veroorzaken.

10. Producten die gemakkelijk kunnen worden vervoerd dienen te worden overhandigd aan of gezonden naar onze servicedienst. Herstelling ter plaatse kan slechts worden gevraagd voor grote of ingebouwde producten.

11. Indien het product zodanig is ingebouwd, ondergebouwd, opgehangen of geplaatst dat de benodigde tijd voor het in- en uitbouwen samen meer dan 30 minuten bedraagt, worden de hierdoor ontstane extra kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale in- of uitbouw komt ten laste van de gebruiker.

12. Indien binnen de garantieperiode de herstelling van hetzelfde defect herhaaldelijk mislukt of de herstellingkosten disproportioneel zijn wordt in overleg met de gebruiker een gelijkwaardige vervanging geleverd. In geval van vervanging behouden we ons het recht voor om een vergoeding te rekenen naar rato van de verstreken gebruiksperiode.

13. Herstelling onder garantie heeft geen verlenging van de garantietermijn noch aanvang van een nieuwe garantietermijn tot gevolg.

14. Op herstellingen geven wij een garantie van 12 maanden, uitsluitend op hetzelfde gebrek.

15. Verdere of andere aanspraken, in het bijzonder vergoeding van schade ontstaan buiten het product, zijn uitgesloten voor zover een aansprakelijkheid niet wettelijk is vastgelegd.

16. In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het product niet over- treffen, tenzij wettelijk anders is bepaald.

Deze garantievoorwaarden gelden voor in Nederland gekochte en/of in gebruik zijnde producten. Indien een product naar het buitenland wordt gebracht dient de gebruiker na te gaan of het product voldoet aan de technische voorwaarden ( o.a. spanning, frequentie, installatievoorschriften, gassoort, klimaatomstandigheden) in het betreffende land. Voor in het buitenland aangeschafte

producten dient de gebruiker zich te vergewissen van de bepalingen in Nederland. Noodzakelijke of gewenste aanpassingen vallen niet onder de garantie, en kunnen niet altijd worden aangebracht.

Ook na afloop van de garantietermijn staat onze servicedienst u ter beschikking.

Adres Servicedienst:

Electrolux Service

Vennootsweg 1

2404 CG ALPHEN AAN DEN RIJN

Reparatievoorwaarden

Onze reparatievoorwaarden zijn conform de afspraak tussen de Consumentenbond en Vlehan*.

Art. 1 Aan de consument zal na een melding van een storing zo mogelijk direct, doch uiterlijk binnen één werkdag worden medegedeeld op welke dag het bezoek van de technicus zal plaatsvinden. De reparatie zal als regel binnen zeven werkdagen na de melding zijn uitgevoerd.

Art. 2

a) Alvorens de reparatie wordt verricht zal de technicus een onderzoek uitvoeren naar de vermoe-delijke oorzaak van de gemelde storing. Aan de hand hiervan zal hij een zo nauwkeurig mogelijke, gespecificeerde begroting maken van de totale reparatiekosten inclusief voorrijkosten en diag-nose-kosten. Desgevraagd zal deze begroting door de technicus schriftelijk worden vastgelegd. b) Indien de consument met het begrote bedrag niet akkoord gaat, zal op verzoek het te repareren toestel worden teruggebracht in de staat waarin het aan de technicus werd aangeboden. Nadat dit is geschied, zullen alleen de kosten van voorrijden en arbeidsloon in rekening worden gebracht op basis van de werkelijke bestede tijd, danwel van een vooraf vastgesteld tarief.

Art. 3 Indien tijdens het uitvoeren van de reparatie duidelijk wordt dat:

a) de oorspronkelijke reparatie door redelijkerwijs niet te voorziene omstandigheden niet tegen het begrote bedrag kan worden uitgevoerd, of

b) ook andere dan in de begroting voorziene reparaties noodzakelijk zijn, zal overleg met de consument plaatsvinden en een herziene kostenbegroting worden gemaakt.

In geval de consument daarmee alsnog niet akkoord gaat, geldt eveneens het in artikel 2b bepaalde.

Art. 4 De reparatie zal zoveel mogelijk tijdens het eerste bezoek worden uitgevoerd. Indien om het toestel in werkende staat te brengen een tweede bezoek noodzakelijk is, zal:

a) direct, doch uiterlijk binnen één werkdag door de betreffende service-organisatie of door de technicus met de consument de datum voor een tweede bezoek worden afgesproken.

b) een herhalingsbezoek zal als regel binnen tien werkdagen na de melding plaatsvinden.

c) voor een tweede of daaropvolgend bezoek zal geen voorrijtarief in rekening worden gebracht, tenzij de noodzaak voor een herhalingsbezoek aan de consument is toe te schrijven.

Art. 5 De consument ontvangt een gespecificeerde rekening met vermelding van type en serie-nummer van het apparaat, omschrijving van de diagnose, toegepaste tarieven, gebruikte onderde- len en materialen en een korte omschrijving van de verrichte werkzaamheden. De betaling van de rekening dient tegen afgifte van een reparatienota direct contant of door middel van een gega- randeerd betaalmiddel plaats te vinden.

Art. 6 Op elke uitgevoerde en betaalde reparatie zal bij normaal huishoudelijk gebruik een volledige garantie van minimaal 3 maanden worden gegeven. Deze garantie omvat het kosteloos uitvoeren van een hernieuwde reparatie. Op de uitgewisselde en betaalde onderdelen geldt een garantietermijn van 12 maanden. Bij een beroep op garantie op de reparatie dient de consument op verzoek de gespecificeerde rekening van de voorgaande reparatie aan de technicus te overleggen.

Art. 7 Indien na driemaal uitvoeren van eenzelfde reparatie hetzelfde defect bij normaal huishoudelijk gebruik opnieuw optreedt binnen de onder art. 6 bedoelde garantietermijn en redelijkerwijs een afdoend resultaat bij het opnieuw uitvoeren van de reparatie niet verwacht kan worden, zal aan de consument een nieuw exemplaar of soortgelijk toestel van hetzelfde merk worden aangeboden tegen bijbetaling op basis van een per product te bepalen jaarlijks afschrijvingspercentage.

Art. 8 Vervangen onderdelen stelt de technicus weer ter beschikking van de consument, met uitzondering van de onder garantie of tegen een gereduceerde prijs vervangen onderdelen.

Art. 9 Een reparatie dient op zodanige wijze te worden uitgevoerd, dat een toestel daarna weer volledig voldoet aan de veiligheidsvoorschriften, die op grond van een van fabriekswege aangebracht veiligheidskeurmerk gelden, danwel bij het ontbreken daarvan, aan de wettelijke vereisten terzake. Dit houdt ondermeer in, dat reparaties moeten worden uitgevoerd met originele en door de fabrikant ook terzake van veiligheidskeurmerken en -voorschriften gegarandeerde onderdelen.

*) Vereniging Leveranciers van Huishoudelijke Apparaten in Nederland

België

WAARBORGVOORWAARDEN

Onze toestellen worden met de grootst mogelijke zorgvuldigheid geproduceerd. Desondanks kan het voorkomen dat er een defect optreedt. Onze klantendienst zal dit op verzoek herstellen, zowel binnen als buiten de waarborgtermijn. De levensduur van het toestel wordt daardoor niet negatief beïnvloed.

Onderstaande waarborgvoorwaarden zijn gestoeld op de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek. De daaruit voortvloeiende rechten blijven onverlet.

Ook de waarborgverplichtingen van de verkoper naar de eindgebruiker blijven onaangetast.

Voor dit toestel verlenen wij waarborg volgens onderstaande voorwaarden:

1. Wij verhelpen kosteloos met inachtneming van de voorwaarden 2 tot en met 15 gebreken aan het toestel die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. Deze waarborgvoorwaarden zijn niet van toepassing in geval van professioneel of daarmee gelijk te stellen gebruik.
2. De waarborgprestatie houdt in dat het toestel kosteloos wordt teruggebracht in de toestand die het had voor het defect optrad. Gebrekkige onderdelen worden hersteld of vervangen. Kosteloos vervangen onderdelen worden ons eigendom.
3. Het gebrek moet terstond gemeld worden, om mogelijke verdere schade te voorkomen.
4. Voor een beroep op waarborg dient het aankoopbewijs met aankoop- en/of leveringsdatum te worden overlegd.
5. De waarborg heeft geen betrekking op schade aan kwetsbare onderdelen, zoals (vitrokeramisch) glas, kunststof, rubber, die ontstaan is door onzorgvuldig gebruik
6. De waarborg heeft geen betrekking op kleine afwijkingen van de gestelde kwaliteit die voor de waarde en deugdelijkheid van het toestel onbeduidend zijn.

7. De waarborg geldt evenmin voor schade veroorzaakt door:

8. chemische en elektrochemische inwerking van water,

9. abnormale milieuomstandigheden in het algemeen
   •voor het toestel oneigenlijke bedrijfsomstandigheden

10. contact met agressieve stoffen.

11. De waarborg heeft geen betrekking op gebreken door transportschade die buiten onze verant- woordelijkheid is ontstaan, niet vakkundige installatie of montage, verkeerd gebruik, gebrekkig onderhoud, of het niet in acht nemen van de gebruiks- of montageaanwijzingen.

12. Het recht op waarborg vervalt wanneer het defect werd veroorzaakt door herstelling of ingrepen door derden die niet bevoegd of niet deskundig zijn, of wanneer het toestel voorzien werd van toebehoren of onderdelen die niet origineel zijn en daardoor een defect veroorzaken.
13. Toestellen die gemakkelijk kunnen worden vervoerd dienen te worden overhandigd of gezonden naar onze klantendienst. Herstelling ter plaatse kan slechts worden gevraagd voor grote of ingebouwde toestellen.
14. Indien het toestel zodanig is ingebouwd, ondergebouwd, opgehangen of geplaatst dat de benodigde tijd voor het in- en uitbouwen samen meer dan 30 minuten bedraagt, dan worden de hierdoor ontstane extra kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale in- of uitbouw komt ten laste van de gebruiker.
15. Indien binnen de waarborgperiode de herstelling van hetzelfde gebrek meermaals mislukt of de herstellingkosten disproportioneel zijn wordt in overleg met de gebruiker een gelijkwaardige vervanging geleverd. In geval van vervanging behouden we ons het recht voor om een vergoeding te rekenen naar rato van de verstreken gebruiksperiode.
16. Herstelling onder waarborg heeft geen verlenging van de waarborgtermijn noch aanvang van een nieuwe waarborgtermijn tot gevolg.
17. Op herstellingen geven wij een waarborg van 12 maanden, uitsluitend op hetzelfde gebrek.
18. Verdere of andere rechten, in het bijzonder vergoeding van schade ontstaan buiten het toestel, zijn uitgesloten voor zover een aansprakelijkheid niet wettelijk is vastgelegd. In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het toestel niet overtreffen.

Deze waarborgvoorwaarden gelden voor in België gekochte en/of in gebruik zijnde toestellen. Indien een toestel naar het buitenland wordt gebracht dient de gebruiker na te gaan of het toestel voldoet aan de technische voorwaarden ( o.a. spanning, frequentie, installatievoorschriften, gassoort, klimaatomstandigheden) in het betreffende land. Voor in het buitenland aangeschafte toestellen dient de gebruiker zich zelf te vergewissen van de bepalingen in België. Noodzakelijke of gewenste aanpassingen vallen niet onder de waarborg, en kunnen niet altijd worden aangebracht.

Ook na afloop van de waarborgtermijn staat onze klantendienst u ter beschikking.

Adres Klantendienst:

ELECTROLUX HOME PRODUCTS BELGIUM

Bergensesteenweg, 719

1502 LEMBEEK

Tel.: [phone]

Adres service-afdeling

Nederland

AEG fabrieksservicePostbus 1202400 AC Alphen aan den Rijn
Service-informatielijn(voor bezoek servicetechnicus en onderdelen)	tel. [phone]
Consumentenbelangen(voor algemene, product- ofgebruiksinformatie)	tel. [phone]
	www.aeg.nl

België

Telefon Telefax

Onderdelen, toebehoren en verbruiksprodukten

Voor België: U kan onderdelen, toebehoren en verbruiksprodukten online bestellen op adres http://www.aeg-home.be

Service

Controleer bij technische storingen eerst of u met behulp van de gebruiksaanwijzing (hoofdstuk „Wat te moet doen als...“) het probleem zelf kunt oplossen.

Wanneer u het probleem niet kunt oplossen, neemt u contact op met onze service-afdeling.

Om u snel te kunnen helpen, hebben wij de volgende gegevens nodig:

-Modelaanduiding
-Productnummer (PNC)
–Serienummer (S-No.) (u vindt deze nummers op het typeplaatje)

-Soort storing

-Eventuele foutmelding die het apparaat aangeeft

– cijfer- of lettercombinatie bestaande uit drie posities, van de glaskeramische industrie

Om ervoor te zorgen dat u de benodigde nummers van uw apparaat bij de hand heeft, raden wij u aan deze hier te noteren:

De Electrolux Groep is de grootste producent ter wereld van aangedreven apparaten voor gebruik in de keuken, reinigingswerkzaamheden en voor gebruik buitenshuis. In meer dan 150 landen over de hele wereld worden ieder jaar meer dan 55 miljoen Electrolux producten (zoals koelkasten, fornuizen, wasautomaten, stofzuigers, kettingzagen en grasmaaiers) verkocht ter waarde van circa USD 14 miljard.

AEG Hausgeräte GmbH

Postfach 1036

D-90327 Nürnberg

http://www.aeg-electrolux.de

© Copyright by AEG

374 454 804-B-161205-02

Wijzigingen voorbehouden
