Producttype	Vriezer (diepvries)
Merk	Zanker
Model	ZKG 8409
Afmetingen (H x B x D)	85 x 60 x 60 cm
Gewicht	35 kg
Netto inhoud	200 liter
Energieklasse	E (EU-energielabel)
Jaarlijks energieverbruik	176 kWh
Voeding	220-240 V, 50 Hz
Vermogen	100 W
Klimaatklasse	N-ST
Vriescapaciteit	12 kg/24u
Bewaartijd bij stroomuitval	18 uur
Ontdooien	Handmatig (druppelontdooiing)
Koelmiddel	R600a (isobutaan)
Geluidsniveau	41 dB(A)
Instelbare thermostaat	Ja, draaiknop
Snelle vriesfunctie	Ja (supervriezen)
Alarm bij open deur	Ja
Alarm bij temperatuurstijging	Ja
Kinderslot	Nee
Verstelbare voeten	Ja
Handgreep	Ingebouwd (verzonken)
Kleur	Wit
Garantie	2 jaar
Reparatieset beschikbaar	Ja, reserveonderdelen via service

Veelgestelde vragen - ZKG 8409 ZANKER

Hoe stel ik de temperatuur van de Zanker ZKG 8409 in?

Draai aan de thermostaatknop in de vriezer. Stand 1 is de warmste, stand 6 de koudste. Aanbevolen instelling is stand 3 tot 5 voor een optimale vriestemperatuur van -18°C.

Wat betekent het alarm op de vriezer?

Het alarm gaat af bij een te hoge temperatuur of als de deur te lang open staat. Sluit de deur goed en controleer of de vriezer niet overbelast is. Het alarm stopt automatisch als de temperatuur weer normaal is.

Hoe ontdooi ik de vriezer?

Schakel de vriezer uit en haal de inhoud eruit. Laat de deur open staan zodat het ijs smelt. Gebruik geen scherpe voorwerpen om ijs te verwijderen. Maak na het ontdooien de binnenkant schoon met een sopje en droog alles goed af voordat u de vriezer weer inschakelt.

Kan ik de vriezer in een onverwarmde ruimte plaatsen?

Ja, mits de omgevingstemperatuur tussen 10°C en 38°C ligt (klimaatklasse N-ST). Bij lagere temperaturen werkt de compressor mogelijk niet optimaal.

Hoeveel vriezen kan ik per dag invriezen?

De vriescapaciteit is 12 kg per 24 uur. Gebruik de snelle vriesfunctie (supervriezen) enkele uren voordat u grote hoeveelheden vers voedsel toevoegt.

Wat te doen bij een stroomstoring?

Zorg dat de deur gesloten blijft. Zonder stroom blijft de vriezer tot 18 uur koud. Gebruik een koelbox of droogijs voor langere uitval. Ontdooid voedsel niet opnieuw invriezen.

Hoe reinig ik de condensor aan de achterzijde?

Koppel de vriezer los van het stroom. Stofzuig de condensor (zwarte lamellen) voorzichtig met een borstelopzetstuk. Zorg dat er geen water bij komt. Reinig elke 6 maanden voor een efficiënte werking.

Wat is de beste energiebesparingstip?

Plaats de vriezer niet naast een warmtebron (oven/radiator). Laat ruimte rondom voor ventilatie. Open de deur zo kort mogelijk. Ontdooi regelmatig om ijsopbouw te voorkomen en het energieverbruik te verlagen.

Is de vriezer voorzien van een kinderslot?

Nee, de Zanker ZKG 8409 heeft geen kinderslot. Houd toezicht op kinderen en bewaar de handleiding op een veilige plek.

Waar vind ik reserveonderdelen voor de ZKG 8409?

Neem contact op met de Zanker klantenservice of een erkend servicecenter. Veel onderdelen zoals thermostaat, deurrubber en ventilator zijn leverbaar. Gebruik originele onderdelen voor veiligheid en garantie.

GEBRUIKSAANWIJZING ZKG 8409 ZANKER

Waarschuwingen en belangrijke adviezen 30

Beschrijving van het apparaat 31

Het gebruik 32

Het in bedrijf stellen en het installen

van de temperatuur 32

Snelvriezen 32

Controlelampje "te warm" (D) 32

Geluidsalarm voor de temperatuur 32

Akoestisch alarm 32

Thermometer 33

Het invriezen van verse levensmiddelen 33

Bewaren van diepvriesprodukten 33

Het ontdooien van ingevroren produkten 33

Ijslaatjes 34

Het ontdooien 34

Onderhoud 35

■ Periodieke reiniging 35
■ Extra reiniging 35
■ Tijdelijk buiten gebruik stellen 35

Servicedienst en onderdelen 36

■ Plaats van opstelling 37
■ Elektrische aansluiting 37
■ Reiniging van de binnenkant 37
■ Voorbereiding rooster 38
■ Omkeren deurdraairichting 38

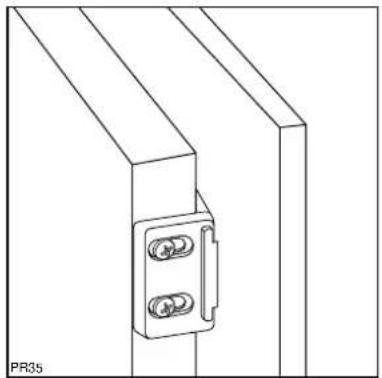

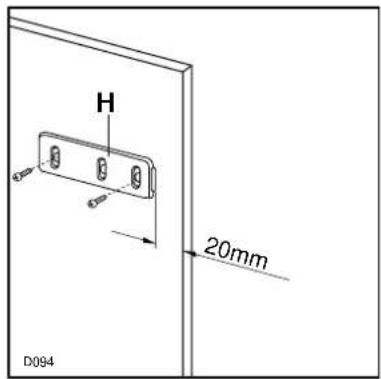

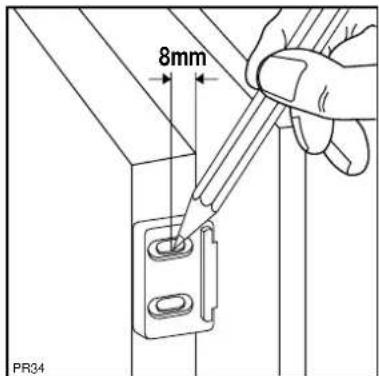

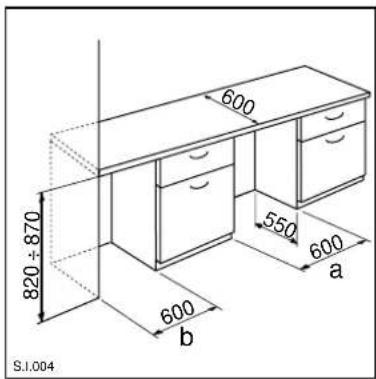

■ Inbouwaanwijzingen 39

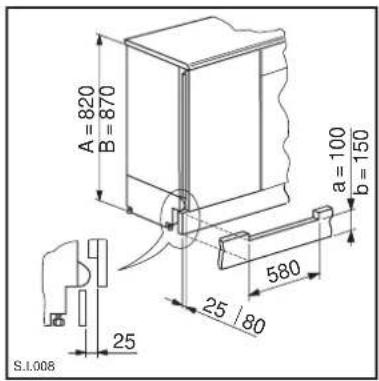

■ Montage van de sokkel 41

Garantiebepalingen en service voor de Benelux (B-NL en L) 42

Waarschuwingen en belangrijke adviezen

Het is uiterst belangrijk dat het bij het apparaat behorende instraktieboekje bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparuat in het huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over het instruktieboekje en de daarin opgenomen waarschuwingen te kunnen beschikken.

Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te hebben, alvorens u het apparuat installeert en/of in gebruik neemt.

Algemene veiligheid

■ Dit apparaat is bedoeld en gemaakt voor het gebruik door volwassenen. Het is gevaarlijk om kinderen het apparaat te laten bedienen of als speelgoed te laten gebruiken.
■ Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen daarvan te veranderen.
■ Neem voor u aan ontdooien, schoonmaakwerkzaamheden of het verwisselen van het, eventueel aanwezige, verlichtingslampje begint altijd de steker uit het stopkontakt.
- Dit apparaat is zwaar. Delen van randen aan achteren onderkant kunnen scherp zijn. Wees voorzichtig bij het tillen.
■ Plaats NOOIT explosieve stoffen in het apparaat, zoals gasvullingen, benzine, ether aceton enzovoorts.
■ Het direkt vanuit een vriesvak, vriesgedeelte of vriezer konsumeren van ijslollies en dergelijke, kan verbranding van de mondhuid tot gevolg hebben; wacht even.

AFDANKEN. Verwijder de deur(en) of het deksel en knip het aansluitsnoer af, zodat, in afwachting van wegbrengen of weghalen, spelende kinderen er zich niet in op kunnen sluiten of aan een elektrische schok bloot kunnen staan.

Heel goed oppassen, tijdens het verplaatsen, dat de delen van het koelcircuit niet zodanig worden beschadigd, dat de koelvloeistof naar buiten zou kunnen lekken.

Plaats het apparaat niet in de nabijheid van een centrale verwarming of een gasfornuis.

Laat het apparaat niet langdurig in direkt zonlicht staan.

Zorg dat er voldoende lucht aan de achterkant van het apparaat kan cirkuleren. Vermijd schade aan de koelkringloop.

Alléén voor diepvrieskasten (uitgezonderd ingebouwde): het apparaat kan zeer goed in de kelder geplaatst worden.

Plaats elektrische apparaten (bijv. ijsmachines) nooit in de kast, tenzij dat door de fabrikant goedgekeurd is.

Onderhoud / Reparatie

• Een eventueel noodzakelijke wijziging aan de elektrische huisinstallatie of het aansluitsnoer, ten behoeve van de installatie van dit apparaat, mag uitsluitend door een daartoe bevoegd persoon uitgevoerd worden. Het betreffende stopkontakt dient, ook na eventuele onder- of inbouw, gemakkelijk bereikbaar te zijn.Werkzaamheden welke door personen zonder de noodzakelijke kennis uitgevoerd worden,kunnen schade of letsel tot gevolg hebben.
  ■ Laat inspektie- en/of herstelwerkzaamheden uitvoeren door de servicedienst van de fabrikant of door een door de fabrikant bevoegd verklaarde servicedienst en laat geen andere dan originele DISTRIPARTS onderdelen plaatsen.
  ■ Dit apparaat bevat koolwaterstoffen in de koudekringloop; het onderhoud en het bijvullen dient daarom uitsluitend door door het bedrijf aangewezen deskundig personeel uitgevoerd te worden.
• Tracht, in geval van storing of een defekt, dit apparaat niet zelf te repareren. Reparaties welke door niet-deskundige personen uitgevoerd worden, kunnen tot schade of letsel leiden. Raadpleeg ELGROEP SERVICE of een door de fabrikant bevoegd verklaarde servicedienst.

Gebruik

■ Huishoudelijke koel- en/of vriesapparaten zijn uitsluitend bedoeld voor het bewaren en/of invriezen van eet- of drinkbare produkten.
- Volg de raadgevingen van de fabrikant op met betrekking tot waar en hoe u spijzen en dranken bewaart of invriest. Ontdooide diepvriesprodukten mogen, om gezondheidsredenen, niet wederom ingevroren worden.
- De vriezende binnenwanden of -vlakken in het apparaat bevatten koelmiddel. Plaats geen scherpe voorwerpen tegen zo'n wand of vlak en schraap evenmin met metalen voorwerpen rijp of qs af. Lekkage kan het gevolg zijn, hetgeen een onherstelbare schade aan het apparaat en bederf van de levensmiddelen veroorzaakt.

• Geen voorwerpen of metodes gebruiken om het ontdooiproces te versnellen die niet door de fabrikant zijn aangegeven.
• Nooit metalen voorwerpen gebruiken om het apparaat schoon te maken; dit zou het apparaat kunnen beschadigen.
• Plaats geen koolzunrhoudende of mousserende dranken in het vriesvak, het vriesgedeelte of de vriezer; de blikjes of flesjes kunnen door bevriezing van de inhoud exploderen.

Installatie

■ Overtulg u er van dat het apparaat niet op het aansluitsnoer staat.
- Tijdens normaal gebruik worden de kondensor en de kompressor die zich op de achterkant van het apparaat bevinden, warm. Om veiligheidsredenen moet de ventilatie zodanig zijn als aangegeven in de speciale Figunr.
Attentie: zorg ervoor dat de ventilatie openingen tijdens gebruik niet worden afgedekt.
- Plaats het apparaat met z'n achterkant zo dicht mogelijk bij een muur. Hiermee voorkomt u verbrandingsletsel door aanraking van hete tot zeer hete delen.

- Afhankelijk van de wijze van transport ken olie vanuit de kompressor in het koelcircuit gevloeid zijn. Wacht, na het plaatsen van het apparaat, ten minste een half uur alvorens de steker in het stopkontakt te steken. Na achteroverliggend vervoer ten minste een halve dag. Daarmee geeft u de olie de gelegenheid in de kompressor terug te vloeien. Apparaten welke van een absorptie-unit voorzien zijn kunnen direkt in bedrijf genomen worden. Kontroleer cirka 24 uur na het in bedrijf stellen of het apparaat near behoren werkt.

Milieubescherming

Belangrijk: Dit apparuat bevat, zowel in het koelcircuit als in de isolatie, geen ozononvriendelijke stoffen. Het apparaat moet niet weggegooid worden semen met het huisvuil of met gesloopte apparaten. Vermijden dat het koelcircuit words beschadigd, vooral aan de achterkant in de zone van de warmtewisselaar. Inlichtingen over ophaaldiensten kunnen worden verschaft door de gemeentelijke autoriteiten. De materialen in dit apparaut die voorzien zijn van het symbool zijn geschikt voor recycling.

Beschrijving van het apparaat

i Het gebruik

Dit apparaat is voorzien van het 4-sterren symbool zetzen dat het bedoeld is voor zowel het invriezen van verse levensmiddelen als het bewaren van bevoren en diepvries producten.

Het bedieningspanee

B - ON/OFF schakelaar

C - Controlelampje "in bedrijf" (groen)

D - Controlelampje "te warm" (rood)

Het in bedrijf stellen en het instellen van de temperatuur

Steek de stekker in de wandcontactdoos, druk op (B), controlelampje (C) gaat branden; dit betekent dat het apparaat onder spanning staat.

Knop (A) naar rechts draaien, voorbij stand "O".

Voor het veilig bewaren van diepvries- en bevoren producten dient de interne temperatuur van de diepvriezer tenminste -18° te zijn.

Lage cijfers = minder koud

Hoge cijfers = kouder

De interne temperatuur van het apparaat wordt automatisch geregeld: normaal gesproken wordt de middelste stand gebruikt.

Door op knop (B) wordt de werking geheel gestopt.

Snelvriezen

Druk op knop (F) totdat het geie iampje (E) gaat branden.

E - Controlelampje "snelvriesstand" (geel)
F - Knop voor snelvriezen en geluidsignaal
G - Akoestisch alarm open deur

Controlelampje "te warm" (D)

Indien dit lampje oplicht, wordt aangeduid dat de interne temperatuur onveilig is geworden voor het veilig bewaren van de levensmiddelen.

Wanneer het apparaat in gebruik genomen wordt, blijft het lampje branden totdat de gewenste temperatuur voor het bewaren van de levensmiddelen bereikt is.

Om snel deze temperatuur te bereiken, kunt u op de snelvriesknop (F) drukken.

Indien het lampje continu blijft branden en u gecontroleerd heeft of de deur goed gesloten is, contact opnemen met het Servicecentrum.

Geluidsalarm voor de temperatuur

Het apparaat is uitgerust met een akoestisch alarm dat u waarschuwt als de interne temperatuur van de diepvriezer te hoog geworden is voor het veilig bewaren van de levensmiddelen.

Het geluidssignaal blijft klinken totdat het rode controlelampje van de temperatuur uitgaat of totdat u op de snelvriesknop (F) drukt.

U kunt deze knop uitschakelen zodra het rode lampje gedoofd is.

Akoestisch alarm

Dit apparaat is voorzien van een akoestisch alarm, welke afgaat wanneer de deur meer dan 60 seconden open staat. Het akoestisch alarm gaat uit, zodra de deur gesloten wordt.

Thermometer

De thermometer informeert u over de temperatuur in de vriezer. De thermometer kan een warmere temperatuur dan -18°C aanwijzen als u, bijvoorbeeld, veel in te vriezen levensmiddelen tegelijk in de vriezer plaatst of de deur regelmatig te lang open staat.

Het invriezen van verse levensmiddelen

Als het apparaat opnieuw aangezet wordt, dient u drie uur voor het inbrengen van de levensmiddelen de snelvriesschakelaar in te schakelen. Is het apparaat al in gebruik dan zijn 24 uur voldoende.

Plaats de in te vriezen levensmiddelen in het bovenste vak; daar is de temperatuur het laagst.

Enkele belangrijke tips:

• de max. hoeveelheid levensmiddelen die u kunt invriezen in 24 uur staat aangegeven op het "typeplaatje";
  ■ het invriezen duurt 24 uur. Voeg gedurende deze tijd geen andere in te vriezen levensmiddelen toe;
  ■ vries uitsluitend verse, goed schoongemaakte en eerste kwaliteit levensmiddelen in;
  ■ verdeel de levensmiddelen in handzame porties. Deze vriezen sneller in en bij later gebruik hoeft u slechts de benodigde hoeveelheid te ontdooien:
  ■ verpak de levensmiddelen in aluminium- of kunststofffolie. Sluit de pakjes goed en luchtdicht af;
  ■ zorg ervoor dat in te vriezen pakjes niet in aanraking komen met reeds ingevroren produkten; de temperatuur van deze laatste zou daardoor kunnen stijgen;
  ■ mager voedsel is ingevroren langer houdbaar dan vet voedsel; ook zout verkort de houdbaarheid;
  ■ vermijd rechtstreekse konsumptie van ijslollies uit het vriesvak; u zou uw mondhuid kunnen verbranden;
  ■ schrijf de invriesdatum op de pakjes zodat u de houdbaarheidsduur kunt kontroleren;, op de binnenkant van de deur of op de kaarten (indien aanwezig) zijn tekeningen van enkele diersoorten en levensmiddelen aangebracht gevolgd door cijfers die aangeven hoeveel maanden u de ingevroren produkten kunt bewaren;
• plaats geen koolzuurhoudende of mousserende dranken in het vriesvak; de blikjes of flessen zouden kunnen ontploffen.

NL

Bewaren van diepvriesprodukten

Indien u de koelkast voor het eerst in gebruik neemt of haar weer gebruikt na een periode van stilstand, dient u de snelvriesschakelaar in te schakelen. Plaats vervolgens de diepvriesprodukten na drie uur in de kast.

Neem de volgende regels in acht:

■ kontroleer dat de diepvrieprodukten in de winkel op de juiste wijze bewaard worden;
■ breng de diepvriesprodukten na aankoop zo snel mogelijk over naar het vriesvak;
■ open de deur altijd zo weinig en zo kort mogelijk.
■ Wees heel voorzichtig bij aankoop van diepvriesprodukten, want gedeeltelijk ontdooide waren mag u niet opnieuw invriezen.
- Noteer de fabrikatiedatum en respekteer de vervaldatum van de fabrikant.

Belangrijk Open de vriesvakdeur niet tijdens stroomuitval. Wij adviseren u om na een lange stroomuitval de diepvriesprodukten in korte tijd te konsumeren. De normale houdbaarheid wordt niet aangetast indien de stroomuitval kort was (een temperatuurstijging verkort de houdbaarheidsduur van de produkten) en het vriesvak vol is.

Het ontdooien van ingevroren produkten

De diepvriesprodukten moet u voor gebruik in de koelkast of bij kamertemperatuur laten ontdooien.

Kleine of in stukken ingevroren produkten kunnen onmiddellijk gekookt of gebakken worden. De kook- of baktijd zal dan natuurlijk iets langer zijn.

IJslaatjes

Bij het apparaat worden 1 of meerdere ijslaatjes voor het maken van ijsblokjes geleverd.

Vul ze met drinkwater en plaats ze in het vriesvak.

Gebruik geen metalen voorwerpen om de laatjes los te wrikken.

Het ontdooien

In het vriesvak dient u de rijp te verwijderen, wanneer deze een laag van circa 4 mm vormt. Gebruik hiervoor de meegeleverde plastic spatel.

Voor het uitvoeren van deze handeling hoeft u het apparaat niet uit te schakelen of het vriesvak leeg te maken.

Gebruik voor het verwijderen van de rijp nooit metalen voorwerpen; u zou uw koelkast kunnen beschadigen.

Geen voorwerpen of metodes gebruiken om het ontdooiproces te versnellen die niet door de fabrikant zijn aangegeven.

Wanneer zich echter een dikke ijslaag gevormd heeft, dient u het gehele apparaat te ontdooien.

Ga als volgt te werk:

1. draai de thermostaatknop op «O» of trek de steker uit het stopkontakt;
2. omwikkel de levensmiddelen met meerdere kranten en bewaar ze op een koele plaats;
3. laat de deur openstaan;
4. droog na het ontdooien het vriesvak zorgvuldig;
5. draai de thermostaatknop in de gewenste stand of steek de steker weer in het stopkontakt en schakel de snelvriesschakelaar in.

Na twee of drie uur kunt u de diepvriesprodukten weer terugplaatsen en de snelvriesschakelaar uitschakelen.

Belangriik

Temperatuurstijging van diepvriesprodukten kan hun houdbaarheidsduur verkorten.

Onderhoud

Neem voor iedere handeling altijd eerst de steker uit de wandkontaktdoos.

Belangrijk

Dit apparaat bevat koolwaterstoffen in het koelcircuit; onderhoud en bijvulling dient daarom uitsluitend door door de fabrikant bevoegd personeel uitgevoerd te worden.

Periodieke reiniging

Het apparaat is voorzien van een vastgeklikt filter (1) en van een luchtafvoer (2) op het ventilatierooster, die regelmatig schoongemaakt moeten worden zodat een goede ventilatie aan de achterzijde gegarandeerd wordt en het apparaat optimaal kan functioneren.

U kunt het filter verwijderen en met water reinigen.

Hiervoor gaat u als volgt te werk:

1. met uw vingers tegelijk op de twee knopjes (a) en (b) drukken;
2. het filter naar beneden draaien;
3. het filter verwijderen.
   In omgekeerde volgorde te werk gaan om het filter te monteren.

Extra reiniging

Het apparaat is zo gebouwd dat u de achterzijde bij de muur kunt reinigen, eventueel met behulp van een stofzuiger.

1. De sokkel (1) verwijderen;
2. het ventilatierooster (2) demonteren;
3. het carter (3) voorzichtig verwijderen, let erop dat er geen druppels dooiwater aanwezig zijn.

Tijdelijk buiten gebruik stellen

Tijdens de periodes waarin het apparaat niet gebruikt wordt, de volgende aanwijzigen opvolgen:

• de steker uit de wandcontactdoos halen;
• alle levensmiddelen verwijderen,
• het apparaat laten ontdooien en de
• binnenwanden en accessoires schoonmaken;
• de deuren op een kier laten staan zodat er geen onaangename geuren ontstaan.

i Servicedienst en onderdelen

Indien het apparaat niet of niet goed funkioneert, kontroleer dan:

of de steker goed in het stopkontakt zit;

of de elektriciteit soms uitgevallen is;

of de thermostaatknop op de juiste stand staat;

en indien er water op de bodem van de koeler ligt (zie hoofdstuk"Het ontdooien").

Kunt u de storing niet zelf lokaliseren en verhelpen, raadpleeg dan de dichtsbijzijnde servicedienst.

Geef daarbij altijd het model en het typenummer van de kast op. Deze gegevens vindt u op het garantiebewijs of op het typeplaatje dat zich linksonder aan de binnenzijde van het apparaat bevindt.

Technische gegevens

Het typeplaatje met de technische gegevens vindt u aan de linker binnenzijde van het apparaat.

Installatie

Indien dit apparaat in de plaats van een oud model met haak- of veersluiting opgesteld wordt, dan is het raadzaam de sluiting van het oude apparaat, dat terzijde gezet wordt, onbruikbaar te maken.

Hiermee wordt voorkomen dat spelende kinderen zich erin opsluiten, hetgeen levensgevaarlijk is.

Plaats van opstelling

Plaats het apparaat uit de buurt van warmtebronnen: centrale verwarming, kachels, felle zonnestralen enz. De beste resultaten worden bereikt met een ruimtetemperatuur tussen +1 8°C en +43°C (TKlasse); +18°C en +38°C (ST-Klasse); +16°C en +32°C (N-Klasse); +10°C en +32°C (SN-Klasse).

De klasse staat op het typeplaatje vermeld.

Zie voor inbouw de betreffende aanwijzingen.

Elektrische aansluiting

Overtuig u ervan dat de netspanning en de netfrekwentie, welke op het typeplaatje in de kast staan aangegeven, overeenkomen met de netspanning en de netfrekwentie in uw woning. Een afwijking op de netspanning tot plus of minus 6% is toegestaan.

Bij aansluiting op een andere spanning dient u een geschikte transformator te gebruiken.

De steker mag alleen geplaatst worden in een geaard stopkontakt.

De kast is daarom voorzien van een speciaal drieaderig snoer, geschikt voor een geaard stopkontakt. Mocht het stopkontakt in uw woning niet geaard zijn, dan dient een erkend installateur het apparaat volgens de geldende normen te aarden.

Belangrijk

Wij wijzen u er op dat schade of letsel, veroorzaakt door het niet voldoen aan dit veiligheidsvoorschrift, niet onder de verantwoordelijkheid van de fabrikant valt.

Dit apparaat voldoet aan de EEG-richtlijn 87/308 van 2.6.87 met betrekking tot de radio- ontstoring.

CE Dit apparaat voldoet aan de volgende EG richtlijnen:

• 73/23 EG-richtlijn van 19/02/73 (Laagspanning) en opeenvolgende wijzingen;
• 89/336 EG-richtlijn van 03/05/89 (Elektromagnetische compatibiliteit) en opeenvolgende wijzingen.

Reiniging van de binnenkant

Voor u de kast in gebruik neemt, dient u de binnenkant met lauw water en een neutraal schoonmaakmiddel te reinigen om de typische geur van een nieuw apparaat weg te nemen. Droog vervolgens de wanden goed af.

Gebruik geen schurende schoonmaakmiddelen, waarmee u de afwerkingen van het apparaat zou kunnen beschadigen.

Voorbereiding rooster

Het rooster van het apparaat verwijderen door het met twee handen naar u toe te trekken.

Deuropening rechts:

- De linkerkant (A) van het rooster vanaf de achterzijde afsnijden.

Deuropening links:

- De rechterkant (B) van het rooster vanaf de achterzijde afsnijden.

Het rooster als volgt opnieuw op het apparaat plaatsen:

- het rooster tegen de basis van het apparaat houden en op de haakjes (a) drukken totdat het vastklikt.

Omkeren deurdraairichting

Neem, voor het uitvoeren van de handelingen, de steker van het apparaat uit de wandcontactdoos.

Voor het wijzigen van de deurdraairichting als volgt te werk gaan:

1. Draai het bovenscharnier (1) los en ondersteun de deur zodat hij niet valt;
2. draai het onderscharnier (2) los;
3. de doppen (3) uit de gaten (F) verwijderen en in de gaten (F₁) aan de tegenovergestelde kant steken.
4. het bovenscharnier (1) aan de onderkant van de tegenovergestelde zijde monteren (positie A);
5. de deur op de scharnierpin (1) plaatsen in positie (A).
6. de pin van het gedemonteerde onderscharnier (2) steken in het bovengat (G) van de deur en vervolgens het scharnier bovenaan bevestigen in positie (B).

Inbouwaanwijzingen

De afmetingen van de nis moeten overeenkomen met de afmetingen uit de tekening. Het apparaat kan tussen twee kasten geplaatst worden of als eindmeubel.

De geaarde wandcontactdoos die het apparaat voor aansluiting nodig heeft, moet zodanig geïnstalleerd zijn dat de steker zich niet in de installatieruimte van het apparaat bevindt.

Het zijpaneel aan de achterkant bevestigen met de bijgeleverde beugeltjes.

Schuif het apparaat in de nis met de zijkant waar de deur opent, tegen de wand van de nis. Bevestig het apparaat aan het werkblad of aan de niswand. Breng het afdichtprofiel tussen nis en apparaat aan.

Het apparaat is voorzien van verstelbare voeten; u brengt het apparaat op de gewenste hoogte (max. 870 mm.) door de voeten in de vier onderhoeken te verstellen.

Zet de geleiders (H) op de binnendeur van het meubel, bovenaan en beneden, en teken de punten van de buitengaatjes. Daarna schroef de geleiders vast op de meubeldeur d.m.v. schroeven van 3,5x16 mm.

Open de deur van het apparaat en die van het meubel zodat ze een hoek van ongeveer 90° vormen.

Plaats de winkelhaken boven de geleiders.

Houd de deur van het apparaat en die van het meubel samen en teken de punten van de gaatje

Verwijder de winkelhaken en boor de gaatjes van 2 mm 0. Plaats de winkelhaken weer boven de geleiders en schroef ze vast d.m.v. de meegeleverde schroeven (3,5x16 mm).

Indien een aanpassing van de meubeldeur noodzakelijk is, gebruik dan de sluifgaten.

Nadat u die werkzaamheden verricht hebt, is het noodzakelijk te controleren of de deur van de koeler goed sluit.

Montage van de sokkel

Belangrijk

Het originele ventilatierooster dient gebruikt te worden opdat de functionaliteit van het apparaat niet belemmerd wordt.

In geval van max. ruimte A = 820 mm en sokkelhoogte a = 100 mm. kan de sokkel zondermeer gemonteerd worden. Dit is ook het geval indien de max. ruimte van de hoogte B= 870 mm en de sokkelhoogte b= 150 mm. bedraagt.

- Als de sokkelhoogte meer bedraagt dan a=100 mm, b=150 mm moet de sokkel totaan de helft van de bedekte zone van het apparaat afgesneden/afgezaagd worden, op een breedt van 580 mm op een overblijvende hoogte van a=100mm, b=150 mm.

■ De sokkel aan de keuken bevestigen.

Belangrijk

De sokkel moet op een afstand van tenminste 25 mm van de deur geplaatst worden.

GARANTIEBEPALINGEN EN SERVICE VOOR DE BENELUX (B-NL en L)

Bij aanspreak op kosteloos herstel dient het origineel van de betreffende asakoopnota of kwitantie te worden getoond of meegezonden.

Algemene garantiebepalingen

1 De fabrikant verleent één jaar garantie op het op de bijbehorende koopnota vermelde apparaet, gerekend vanaf de koopdatum. Indien zich binnen deze periode een storing voordoet, welke het gevolg is van een materiaal- en/of constructiefout, heeft de koper het recht op kosteloos herstel.

1a Voor stofzulgers, bedoeld voor huishoudelijk gebruik, geldt een algemene garantieperiode van twee jaar. Accessoires zijn aan directe slijtage onderhevig; deze verbruiksartikelen zijn derhalve van garantie uitgesloten.

2 Indien binnen de garantietermijn door MARYNEN reparaties worden verricht, wordt de oorspronkelijke garantietermijn niet verlengd. Op reparaties buitn de garantietermijn door MARYNEN verricht, verllent MARYNEN drie maanden volledige garantie. Op de herbeij geleverde, betaalde en gemonteerde onderdelen wordt 1 jaar garantie verleend.

Indien na drie maal uitvoeren van eenzelfde reparatie, hetzelfde defect opnieuw optreedt en geen resultaat van een opnieuw uitvoeren van een reparatie verwacht mag worden, zal een nieuw exemplaar of soortgelijk toestel worden aangeboden. De aanbieding geschiedt tegen bijbetaling op basis van een te bepalen jaarlijks afschrijvingspercentage.

3 Servicebezoeken aan huis worden alleen gebracht voor grote, moeilük transporteerbare apparaten, per definitie: wasautomaten, droogtrommelautomaten, atwasautomaten, koelkasten, diepvrieskasten/-kisten, ovens, fornuizen en inbouwapparaten.

3a De regeling als bedoeld onder punt 3 geldt ook voor caravankoelkasten, mits de plaats waar zich het apparaat bevindt binnen de landsgrenzen ligt en over normale, voor het autoverkeer opengestelde wegen bereikbaar is. Voorts dient ten tijde van het bezoek het apparaat en de eigenaar, of diens gemachtigde plaatsvervanger, op de afgesproken bezoekplaats aanwezig te zijn.

4 Indien, naar het oordeel van de fabrikant, het apparaat zoals bedoeld onder punt 3 naar haar service-werkplaats getransporteerd moet worden, dan geschiedt dit transport op de door de fabrikant vastgestel-de wijze en voor rekening en risico van de fabrikant.

5 Alle niet onder punt 3 en 3a genoemde apparaten, alsmede apparaten welke wel de betreffende functionele eigenschappen hebben maar daarnaast juist bedoeld zijn voor gemakkelijk transport, dienen franco aan het adres van de servicedienst verzonden of aangeboden te worden. Binnen de algemene garantieperiode vindt terugzending voor rekening van de fabrikant plaats.

6 Indien een onder garantie en binnen de algemene garantieperiode vallend defect aan een apparaat niet hersteld kan worden, vindt kosteloze vervanging van het apparaat plaats.

Garantie-uitbreidingen

7 Voor koel/vries-motorcompressoren (exclusief startrelais en motorbeveiliging) geldt een aflopende garantieperiode, in geljke percentages van twintig procent perjaar, van vüfjaar na koopdatum van het op de bijbehorende koopnota vermelde apparaat, met inachtname van volledig kosteloos herstel binnen de algemene garantieperiode. Na de algemene garantieperiode worden bezoek-, arbeidsloon- en bijkomende materiaalkosten in rekening gebracht.

Garantie-uitsluitingen

8 Het kosteloos uitvoeren van herstel- en/of vervangingswerkzaamheden, zoals bedoeld in de betreffende hieraan voorafgaande punten, is niet van toepassing indien:

• de aankoopnota of kwitantie, wearuit tenminste de aankoopdatum en de identificatie van het apparaat blijkt, niet getoond kan worden of meegezonden werd;
• het apparaat voor andere, of óók voor andere dan de huishoudel jke doeleinden, waarvoor het apparaat bestemd is, gebruikt wordt;
• het apparaat niet volgens de aanwijzingen in het installatievoorschrift of de gebruiksaanwjzing gelnstalleerd, bediend, behandeld of gebruikt wordt;
• het apparaat op ondeskundige wijze door daartoe niet bevoegde personen hersteld of gewijzigd werd.

8a Indien het apparaat zodanig ingebouwd, ondergebouwd, opgehangen of geplaatst is dat de benodigde tijd voor het uit- en inbouwen samen meer dan dertig minuten bedraagt, dan worden de hierdoor ontstane extra kosten aan de eigenaar in rekening gebracht.

8b Schade welke ontstaat door het, met toestemming van de eigenaar, op abnormale wijze uit- of inbouwen van een apparaat, kan niet op de fabrikant of haar servicedienst verhaald worden.

8c Beschadigingen, zoals krassen en deuken of zoals breuk van uit- of atneembare delen, welke niet ten tjde van de aflevering ter kennis van de fabrikant gebracht worden, vallen niet onder garantie.

Belangrijk advies

De constructie van dit apparaat is zodanig, dat de veiligheid daarvan gewaarborgd is. Ondeskundige reparaties kunnen echter de veiligheid in gevaar brengen. Terwille van een blijvende veiligheid, en ook om mogelijke schade te voorkomen, is het raadzaam dat reparaties uitsluitend verricht worden door personen die daarvoor de vereiste vakbekweamheid bezitten. Wij adviseren u herstel- en/of kontrolewerkzaamheden door uw vakhandelaar of door ELGROEP FABRIEKSSERVICE te laten uitvoeren en uitsluitend originele DISTRIPARTS onderdelen te laten plaatsen.

Nederland

België

Luxembourg/ Luxemburg

ELGROEP SERVICE

ELGROEP SERVICE

ELGROEP SERVICE

Vennootsweg 1

2404 CG Alphen aan den Rijn Postbus 120

2400 AC Alphen aan den Rijn

Storingsmeldingen op werkdagen tijdens kantooruren:

Tel.: 0172 - 46 83 00

Fax.: 0172 - 46 83 66

Onderdelenverkoop op werkdagen tijdens kantooruren:

Tel.: 0172 - 46 83 00

Fax.: 0172 - 46 83 66

Bergensesteenweg 719

1520 Halle (Lembeek)

Thuisherstellingen:

Tel.: [phone]

Fax: [phone]

Wisselstukken:

Tel.: [phone]

Fax: [phone]

Telex: 22915 eluxbe

3, Route d'Arlon

L-8009 Strassen
