Type product	Afzuigkap (wasemkap)
Merk	Exquisit
Model	EBH-4MI
Voeding	230 V ~ 50 Hz
Totaal vermogen	210 W
Motorvermogen	140 W
Verlichting	2 x 35 W halogeen
Maximale capaciteit	3420 m³/uur
Klasse	2e klasse
Werkingstype	Continu onder toezicht
Bediening	Mechanisch (drukknoppen)
Snelheden ventilator	3 (laag, medium, hoog)
Afzuigmodi	Afvoer (lucht naar buiten) of recirculatie (met koolstoffilter)
Terugslagklep	Inbegrepen, dubbel flappen
Vetfilter	Aluminium, wasbaar (maandelijks reinigen)
Koolstoffilter	Optioneel, vervangen elke 3 maanden
Minimale afstand tot kookplaat	65 cm (bij gasfornuis)
Aansluiting luchtafvoer	Kunststof buis Ø120 mm
Behuizing	Inbouwframe met afzuigkapbehuizing
Reiniging buitenkant	Vochtige doek en mild schoonmaakmiddel
Vervangen lamp	Halogeen max. 35 W, indrukken en draaien
Veiligheid	Uitschakelen voor reiniging; niet voor kinderen of personen met beperkingen
Garantie	2 jaar (huishoudelijk gebruik, in Nederland)

Veelgestelde vragen - EBH-4MI Exquisit

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale afstand bedraagt 65 cm bij een gasfornuis. Voor elektrische kookplaten kan dit variëren; raadpleeg de handleiding.

Hoe reinig ik het vetfilter?

Het aluminium vetfilter moet minstens eenmaal per maand worden gereinigd. Verwijder het filter en reinig het met warm water en vetoplossend middel of in de vaatwasser (rechtop). Laat het drogen voordat u het terugplaatst.

Hoe vervang ik de koolstoffilter?

Schakel de afzuigkap uit, verwijder het vetfilter, draai de koolstoffilter linksom om deze los te maken en plaats de nieuwe filter rechtsom. Vervang beide filters tegelijkertijd, minstens elke 3 maanden.

Hoe vervang ik de halogeenlamp?

Sluit de afzuigkap af van de spanning. Druk op de lamp en draai deze 45 graden linksom. Verwijder de oude lamp, plaats een nieuwe halogeenlamp van max. 35 W en draai rechtsom vast. Sluit de spanning weer aan.

Kan ik de afzuigkap gebruiken zonder koolstoffilter?

Ja, dat kan in de afvoermodus (lucht naar buiten). In de recirculatiemodus is een koolstoffilter verplicht om geuren te absorberen.

Wat betekenen de verschillende snelheden?

Snelheid 1 (laag) en 2 (medium) zijn voor normaal koken. Snelheid 3 (hoog) wordt gebruikt bij hoge dampconcentratie zoals braden. Zet de afzuigkap bij het begin van het koken aan voor optimale efficiëntie.

Hoe installeer ik de afzuigkap?

De afzuigkap wordt ingebouwd in een kast. Verwijder het vetfilter en bedieningspaneelkabel, draai de vier schroeven los om het frame te verwijderen, schroef de behuizing vast aan de kast (min. 65 cm boven de kookplaat), monteer het frame terug en sluit de kabel aan. Raadpleeg de handleiding voor details.

Waarom moet de afzuigkap niet op de schoorsteen worden aangesloten?

De afvoerlucht mag niet worden afgevoerd naar een schoorsteenkanaal dat gebruikt wordt voor rook van gas- of andere brandstoffen. Dit kan gevaarlijke situaties veroorzaken.

Wat moet ik doen bij schade aan de voedingskabel?

Als de voedingskabel beschadigd is, moet deze worden vervangen door een speciale kabel van de fabrikant of klantenservice. Neem contact op met de servicedienst.

Hoe lang duurt de garantie?

Exquisit biedt 2 jaar garantie op het gehele apparaat bij huishoudelijk gebruik in Nederland. Uitzonderingen zijn glas, lampen, kunststof onderdelen, lakschade en accessoires. Bewaar het aankoopbewijs.

GEBRUIKSAANWIJZING EBH-4MI Exquisit

Gefeliciteerd. U heeft de juiste keuze gemaakt. Onze apparaten zijn ontworpen en vervaardigd om aan uw verwachtingen te voldoen en zullen zeker een deel van een moderne inbouwapparatuur uitmaken. Wij zijn van mening dat de moderne, functionele en praktische apparaten - gefabriceerd uit de kwalitatieve materialen - zullen aan al uw eisen voldoen.

Lees de inhoud van deze handleiding en de veiligheidsvoorschriften voor installatie en het gebruik van gekochte afzuigkap. Wij wensen u veel plezier in het gebruik van onze afzuigkap.

1. ALGEMEEN

Afzuigkap EBH-4MI is ontworpen om etensgeuren in de uitlaat-type (leidingen naar buiten) of de filter-type (recirculatie binnen) te verwijderen. Het is ontworpen om op boven een gas-of elektrische kookplaat te monteren. Het heeft onafhankelijke verlichting en afzuigturbine met mogelijkheid om op drie snelheden te instellen.

OPMERKING:

Bewaar uw aankoopbewijs samen met de afgestempelde garantiekaart voor eventuele klachten. Zonder deze documenten garantie geldt niet.

De fabrikant aanvaardt geen aansprakelijkheid voor schade of letsel veroorzaakt door onjuiste montage en het gebruik niet volgens deze handleiding.

KENMERKEN	EBH-4MI
Nominale spanning	230V-50Hz
Algemene vermogen	210W
Motor vermogen	140 W
Verlichtingssterkte	2x35W
Max. Capaciteit	3420 m /uur
Klasse	2de
Werkingstype	continu onder toezicht

3. INSTELMODUS

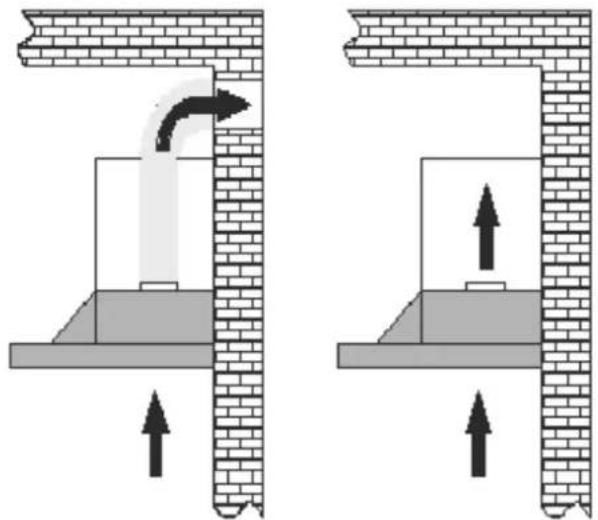

Afzuigkap EBH-4MI kan in twee instelmodi werken:

1) Als afzuiger (Fig. 3a) – verwijdering van etensgeuren naar buiten via verbinding met kunststof buis l ∅120mm met luchtkanaal.
2) Als absorber (Fig. 3b) – door interne luchtcirculatie m.g.v. een koolstofffilter (Fig. 2).

Bij recirculatie moet het koolstofffilter (Fig. 2) worden gemonteerd. De gereinigde lucht komt via uitlaat terug naar de filter.

De koolfilter moet minstes eenmaal per 3 maanden (afhankelijk van de intensiteit van het koken) worden vervangen.

Als de afzuigkap is gemonteerd als afzuiger dan moet een terugslagklep (Fig. 1) met twee flappen worden gemonteerd die terugkeer van lucht uit ventilatiekanaal voorkomen. Op de terugslagklep wordt uitlaatpijp gemonteerde.

a) AFZUIGING b) RECIRCULATIE

Voordat u de afzuigkap op het elektriciteitsnet gaat aansluiten, controleer of de spanning en stroomfrequentie komt overeen met de waarde op het typeplaatje. De afzuigkap moet worden aangesloten op een gemakkelijk bereikbaar stopcontact. Het is onaanvaardbaar om de stekker te verwijderen en de afzuigkap direct op stroomnet te sluiten. Afzuigkap moet worden aangesloten aan de voeding na montage.

4. MONTAGE

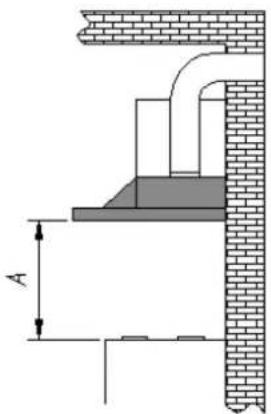

De afstand "A" tussen het laagste deel van de afzuigkap en de kookplaat moet bij de gasfornuis minimaal 65 cm (Fig. 4) zijn.

Tijdens montage dient aan de voorschriften met betreking tot luchtafvoer worden voldaan.

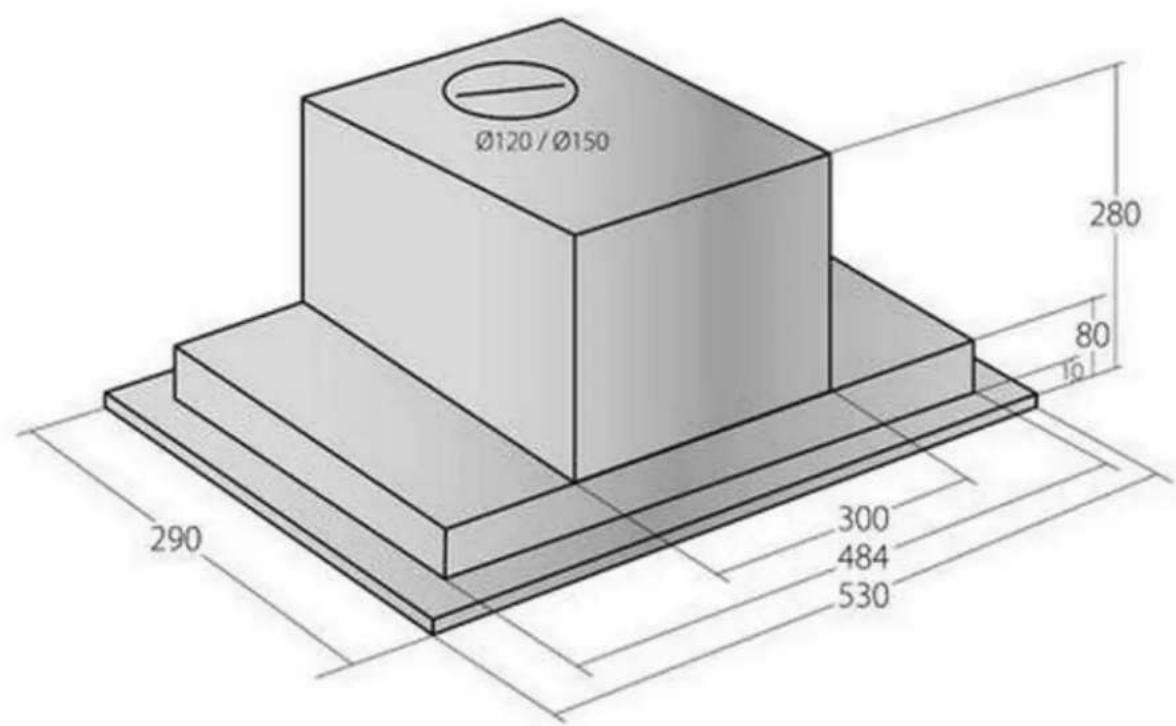

Om een optimaal luchtafvoer te bereiken dient een kunststofbuis met min. 120 mm diameter worden gebruikt.

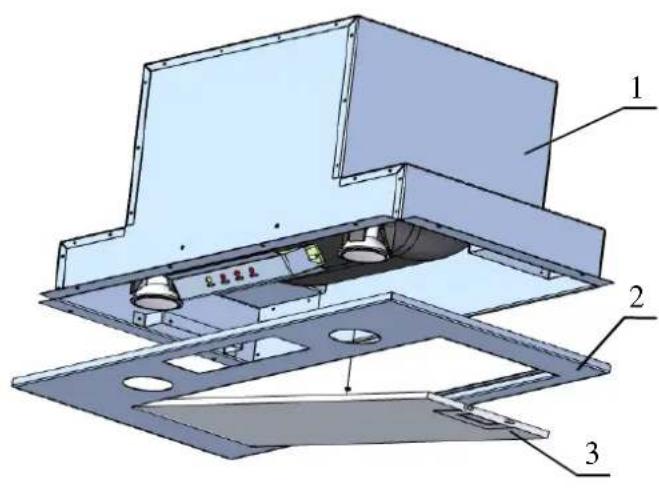

1. afzuigkapbehuizing
2. frame en filterhouder
3. vetfilter
4. 8 schroeven 3x12

1. Demonteer de aluminium vetfilter (3) (Fig.5).
2. Koppel de kabel van het bedieningspaneel los van de turbine van afzuigkap (Fig. 7).
3. Draai aan binnenkant de vier schroeven los (5) (twee aan de linkerkant en twee

aan de rechterkant) om de frame uit de afzuigkapbehuizing te verwijderen en de toeganga tot de montagegaten te verkrijgen (Fig. 5 en Fig. 6).

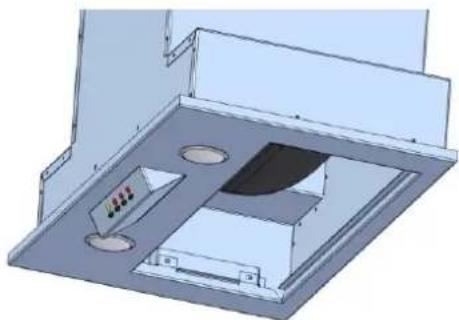

1. Na het verwijderen van de frame schroef de afzuigkapbehuizing aan de kast met acht schroeven (4) (Fig. 5), met behoud van een minimale afstand van 65 cm van de onderkant van de afzuigkap tot de kookplaat (Fig. 4).

2. Schroef aan de binnenzijde (Fig. 5 en Fig. 6) de frame aan de afzuigkapbehuizing met vier schroeven (5).

10.Sluit de kabel tussen het bedieningspaneel en de turbine (Fig. 7).

1. Installeer de alu vetfilter (3) (Fig. 5).

De EBH-4MI afzuigkappen zijn uitgerust met mechanische besturing zonder display.

A

B

C

D

E

F
Fig.8

Besturing (Fig.8):

A-verlichting aan/uit

B - 1te turbinesnelheid aan

C - 2de turbinesnelheid aan

D - 3de turbinesnelheid aan

E - turbine uit

F - signaallampje van de turbine

Turbinesnelheden

De laagste (1) en medium (2) turbinesnelheid wordt gebruikt in normale omstandigheden en bij kleine dampstroom, terwijl de hoogste snelheid (3) wordt gebruikt bij een hoge concentratie van kookdampen, zoals tijdens het braden. Het wordt aabevolen

om de afzuigkap meteen bij het begin van het koken aan te sluiten. Dit verbetert de efficiëntie van de afzuigkap.

6. SCHOONMAKEN EN ONDERHOUD

Regelmatig onderhoud en schoonmaak zal zorgen voor een goede prestatie en betrouwbaarheid van de afzuigkap, alsmede verlenging van de levensduur.

Besteed speciale aandacht dat vetfilter en koolfilters werden uitgewisseld in overeenstemming met de instructies van de fabrikant.

6.1 VETFILTER

De EBH-4MI afzuigkap heeft aluminium vetfilter (Fig. 9) die moet worden gereinigd naar de intensiteit van het koken en minstens een keer per maand. Voor het reinigen, de aluminium filter moet worden verwijderd en gereinigd met warm water en toevoeging van vetoplossende middelen of in de vaatwasmachine in rechtop positie. Bij reiniging van de filter moet worden gezorgd om het rooster niet te beschadigen. Monteer de filter opnieuw na het spoelen en drogen in de afzuigkap.

Wanneer de aluminium filter niet regelmatig wordt gereinigd dan gaat hij sneller achteruit en de afzuigkap verliest zijn efficiëntie.

In recirculatie-modus koolilter absorbeert etensgeuren. De koolfilters zijn niet geschikt voor het reinigen of te repareren en moeten minstens elke 3 maanden of vaker (bij intensief gebruik van de afzuigkap) worden vervangen.

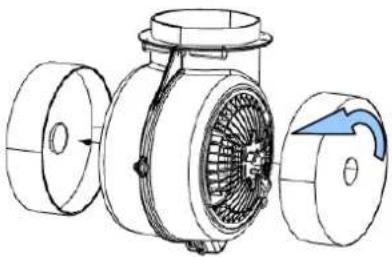

Vervanging van koolstofffilter

1. Schakel de afzuigkap uit,
2. Verwijder de vetfilters
3. Verwijder de koolfilter die zich binnen de afzuigkap op het motorhuis bevindt door aan beide zijden (Fig. 10) tegen de klok in te draaien,
4. Plaats een nieuwe filter op de motorbehuizing van turbine en draai deze met de klok mee.

LET OP:

Denk erom om tegelijk twee filters te vervangen.

Het verlichtingssysteem besbtaat uit 2 halogeenlampen van 35W elk (Fig.11)

Fig.11

Vervanging van lampen

Het vervangen van de halogeenlamp (Fig.11) gebeurt als volgt:

1. Sluit de afzuigkap van de netspanning uit;
   2.Druk op de lamp en draai deze ongeveer 45 graden tegen de klok in;
2. Verwijder de gebruikte lamp;
3. Plaats de nieuwe lamp (max. 35W; zie typeplaatje) en draai met de klok mee;
   5.Sluit de afzuigkap op het elektriciteitsnet aan:

6.4 SCHOONMAKEN

Haal het netsnoer uit het stopcontact voor het schoonmaken. Om de afzuigkap van de buitenkant te reinigen, gebruik dan een vochtige doek en zachte schoonmaakmiddel.

LET OP:

1. Er bestaat brandgevaar indien reiniging en onderhoud wordt niet uitgevoerd volgens de instructies.
2. Als u gebruik maakt van een gasfornuis, laat geen open vuur achter.
3. Het apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met beperkte fysieke, zintuiglijke of mentale vermogen.
4. Het apparaat is niet ontworpen als speelgoed voor kinderen.

5. De afvoerlucht uit de afzuigkap mag niet worden afgevoerd naar de schoorsteen kanaal dat wordt gebruikt voor de afvoer van rook uit de met gas of met andere brandstoffen gestookte toestellen.

6. Als de voedingskabel beschadigd is, moet hij vervangen worden door een speciale kabel verkrijgbaar bij de fabrikant of klantenservice.

7. De fabrikant is niet aansprakelijk voor niet-nakoming van de installatie-en onderhoudsvoorschriften en ondeskundig gebruik van de afzuigkap.

WAARSCHUWING:

Toegankelijke onderdelen kunnen heet worden tijdens het koken.

GARANTIEBEPALINGEN EXQUISIT INBOUWAPPARATUUR

1. Deze garantiebepalingen gelden uitsluitend voor in Nederland gekochte, voor de oorspronkelijke koper en bij huishoudelijk gebruik van het apparaat in Nederland. Bij doorverkoop van gebruiker aan gebruiker vervalt de garantie.
2. De garantie geldt slechts indien, bij eventueel beroep op de garantiebepalingen, dit garantiebewijs wordt getoond, samen met de originele aankoopnota.
3. Geen garantie zal van toepassing zijn op gebreken, veroorzaakt door beschadigingen, ruwe of onoordeelkundige behandeling, nalatigheid van de gebruiker, het gebruik van het apparaat op een onjuiste spanning, of gebruik voor een ander doel dan waarvoor het geleverd werd. Er kan ook geen beroep op de garantie gedaan worden als het typeplaatje met serienummer is veranderd of verwijderd en wanneer door ondeskundigen of niet door Exquisit aangewezen personen aan het apparaat is gewerkt.
4. Buiten garantic vallen: glas, lampen, controlelampjes, kunststof onderdelen, lak- en/of emaillebeschadigingen en andere losse accessoires.
5. De garantie vangt aan op de dag vermeld op het aankoopbewijs en houdt in: twee jaar garantie op het gehele apparaat met uitzondering van de onder 4 genoemde onderdelen. Van toepassing is de wettelijke richtlijn aangaande garantie op consumentenproducten. Dit houdt in dat in de eerste 6 maanden na datum aankoopbon, eventuele gebreken /klachten kosteloos worden hersteld. Hierna dient aangetoond te worden dat eventuele gebreken/klachten zich voordeden vanaf de aankoopdatum.
6. De garantie omvat uitsluitend het repareren en/of verstrekken van defecte of beschadigde onderdelen voor zover wij ons volgens deze garantiebepalingen verantwoordelijk hebben gesteld.
7. Voorrijdkosten, arbeidsloon, transport- en/of verpakkingskosten, alsmede het transportrisico (voor apparaten die slechts in onze eigen werkplaats gerepareerd kunnen worden) worden niet door de garantie gedekt en zijn voor rekening van de gebruiker. Zie ook onze 'servicebepalingen' waarin o.a. de berekening van de voorrijdkosten en het arbeidsloon wordt omschreven.
   Reparatiekosten moeten direct voldaan worden. Indien facturering van de monteurkosten wordt verlangd, zullen deze worden verhoogd met een bepaald bedrag aan administratiekosten.
   Apparaten welke zijn ingebouwd dienen vrijstaand ter reparatie worden aangeboden; desgewenst kan tegen betaling uit-en inbouw door de monteur worden verzorgd.
   Indien bij een afgesproken bezoek met de servicedienst de aanvrager niet thuis blijkt te zijn, worden de geldende voorrijdkosten berekend.
8. Exquisit is niet verantwoordelijk voor werkzaamheden of reparatiekosten, niet in onze opdracht door derden uitgevoerd en evenmin voor kosten of gevolgen, hoe dan ook, direct of indirect uit een storing, gebrek of onoordeelkundig gebruik van het apparaat voortvloeiend, alsmede uit het niet of onvoldoende onderhouden van het apparaat.
9. Vervanging van onderdelen of van het apparaat verlengt de garantietermijn niet. Indien een apparaat technisch e/o economisch niet te herstellen is, wordt het recht voorbehouden een bijdrage te berekenen op basis van afschrijving/gebruik.

1. Beschadigde apparaten bij ontvangst niet in gebruik nemen maar direct melden bij uw leverancier. Eventuele terugname van beschadigde, gebruikte apparaten is niet mogelijk.
2. De eerste 24 maanden na aankoopdatum wordt voor serviceverlening ten aanzien van gevallen, welke onder deze garantiebepalingen ressorteren, niets in rekening gebracht.
3. Vanaf twee jaar na de aankoopdatum worden in rekening gebracht: a. de voorrijdkosten b. het arbeidsloon c. alle materialen
4. Op werkdagen worden de kosten voor aangevraagde bezoeken na 17.00 uur met 50% verhoogd.
5. De toeslag voor zaterdagen bedraagt tussen 08.00 en 16.00 uur 50 % en na 16.00 uur 100%. De toeslag voor zon- en feestdagen bedraagt tussen 08.00 en 16.00 uur 200% en na 16.00 uur 300%.
6. Bij klantenbezoek dienen alle kosten en gebruikte materialen contant te worden voldaan met inachtname van het onder de punten 2-4 van de servicebepalingen genoemde, ongeacht de aard der werkzaamheden.
7. Eventuele toezending van onderdelen geschiedt onder rembours.

Voor service: Exquisit Service

tel. [phone]

fax. 0314 - 378232

e-mail: [e-mail]

Naam/adres/woonplaats koper:

Importeur:

DOMEST Import - Export B.V.

J F Kennedylaan 101B - 7001 CZ Doetinchem

Tel 0314 - 362244 Fax 0314 - 378232 E-mail: [e-mail]
