GEBRUIKSAANWIJZING 4330 T ETNA
Type afzijgkap 4330T NEDERLANDS
PLAATSING
Het apparaat is ontworpen om als afzuigkap (afvoer naar buiten) of filter (luchthercirculatie binnen) te fungeren.
Het apparaat moet op een hoogte van minimaal 650 mm vanaf een elektrisch fornuis geplaatst worden of 750 mm vanaf een gasfornuis of een combinatiefornuis, d.w.z. op gas en elektra. Als u een pijp wilt gebruiken die uit twee of meer delen bestaat, dan moet het bovenste gedeelte aan de buitenkant van het onderste gedeelte zitten. Sluit de afvoer van de afzuigkap niet op een kanaal aan waarin warme lucht circuleert of dat gebruikt wordt voor het afvoeren van verbrandingsgassen van apparaten die door een andere energiebron dan elektrische energie gevoed worden, omdat de kap tijdens het afzuigen de lucht die de brander of de haard nodig heeft voor de verbranding aan de omgeving onttrekt. Voor een veilige werking dient u de ruimte daarom goed te ventileren. Om de verbrandingsgassen naar buiten af te voeren moet u zich aan de geldende voorschriften houden die in uw land van toepassing zijn.
Het apparaat is gemaakt van klasse II, het snoer hoeft derhalve niet op een geaard stopcontact aangesloten te worden.
De aansluiting op het elektriciteitsnet moet als volgt tot stand gebracht worden:
BRUINE DRAAD = L leiding
BLAUWE DRAAD = N nulleider.
Als deze niet reeds is gemonteerd moet u een stekker op het snoer aansluiten die genormaliseerd is voor de belasting die op het typeplaatje staat. Als u het snoer rechtstreeks op het elektriciteitsnet aansluit moet u tussen het apparaat en het net een meerpolige schakelaar plaatsen, met een minimale opening tussen de contacten van 3 mm. Deze schakelaar moet berekend zijn op de belasting en moet aan de geldende voorschriften voldoen.
LET OP: als de lampen het niet doen moet u controleren of ze goed vastgedraaid zijn.
MONTAGE VAN DE AFZUIGKAP IN HET ONDERSTE GEDEELTE VAN EEN HANGKEUKENKAST

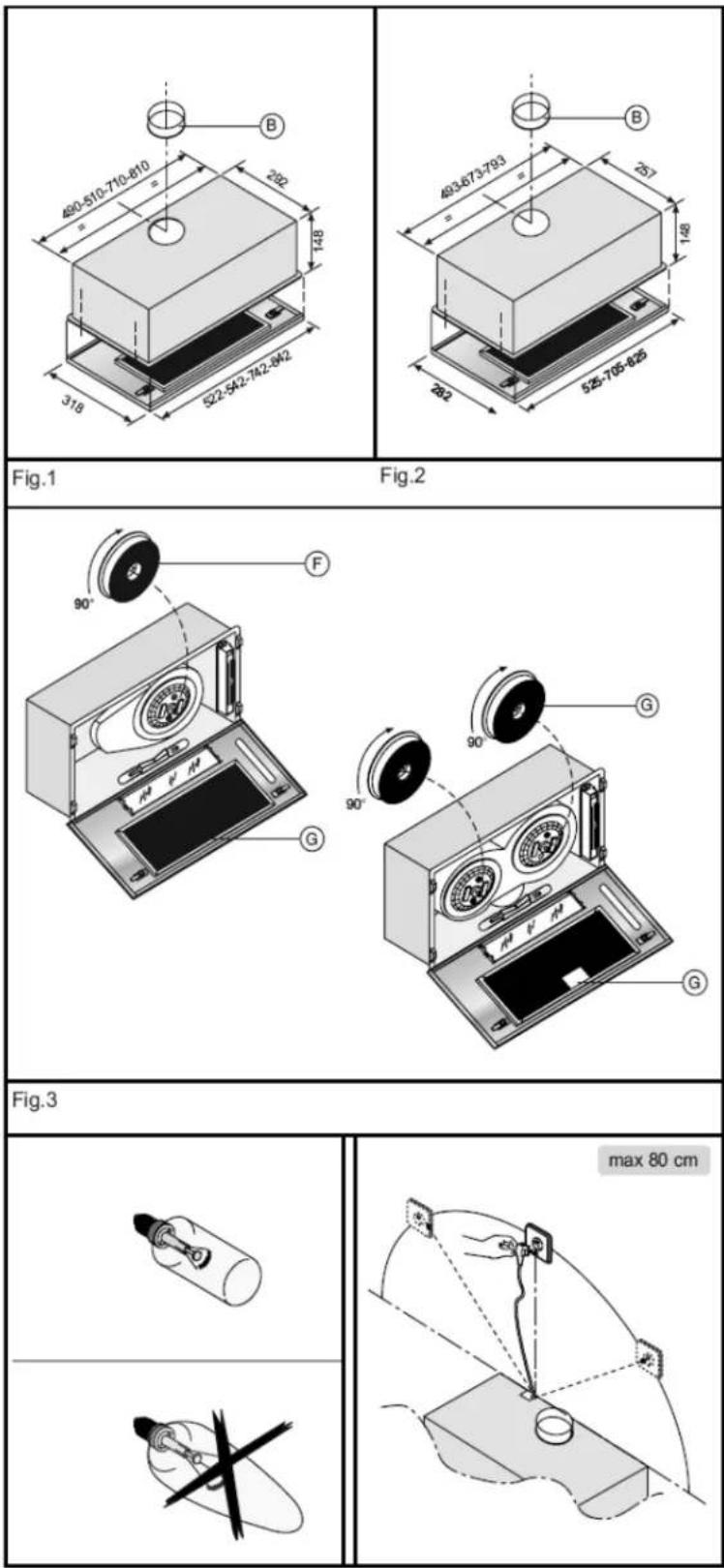

Dit apparaat moet ingebouwd worden in het onderste gedeelte van een hangkeukenkast of een andere steun. Voor de bevestiging moet u 4 schroeven gebruiken die geschikt zijn voor het type meubel, waarbij u gaten moet boren zoals blijkt uit fig. 1 en 2.
OMBOUW VAN DE AFZUIGKAP VAN MODEL MET AFZUIGSYSTEEM IN MODEL MET FILTERSYSTEEM
Om de afzuigkap om te bouwen (dit is ook mogelijk nadat de afzuigkap reeds als afzuigsysteem gebruikt heeft) moet u een set actieve koolstoffilters bij uw leverancier bestellen (F) fig. 3. De actieve koolstoffilters dienen om de lucht te zuiveren die weer terug in het vertrek wordt geblazen. De filters kunnen niet gereinigd of gezuiverd worden en moeten dan ook maximaal één keer in de 4 maanden vervangen worden. De mate van verzadiging van de koolstof hangt af van het feit of u de afzuigkap min of meer langdurig heeft gebruikt, van het type keuken en van de regelmaat waarmee de vetfilters gereinigd worden. De filters moeten op het afzuigblok gemonteerd worden die zich aan de binnenkant van de afzuigkap bevinden, de filters moeten in het midden daarvan gelegd worden en vervolgens 90° gedraaid worden totdat de filters vastklikken (zie fig. 3). Om dit te kunnen doen moet u het rooster (G) eraf halen (zie fig. 3). De lucht wordt weer in het vertrek teruggeblazen via een verbindingspijp die door het hangende gedeelte loopt en die op de meegeleverde verbindingsring (B) is aangesloten (zie fig. 1
en2).
GEBRUIK EN ONDERHOUD
We raden aan de afzuigkap aan te zetten voordat U met de bereiding begint en deze nog 15 minuten aan te laten staan nadat het eten klaar is, voor een optimale luchtverversing. De goede werking van de afzuigkap hangt af van een regelmatig en grondig onderhoud, in het bijzonder van de vetfilter en van de koolstofffilter. De vetfilter houdt de vetdeeltjes die in de lucht circuleren vast en raken daarom oververzadigd op onregelmatige tijden, afhankelijk van het gebruik van het apparaat.
De acrylfilter, op het rooster, moet vervangen worden als het opschrift, zichtbaar door het rooster, van kleur verandert en als de inkkt zich verspreidt. De nieuwe filter moet zodanig geplaatst worden dat het opschrift vanuit de buitenkant van de afzuigkap, door het rooster, zichtbaar is.
Indien de acrylfilters geen opschrift hebben, of indien er een metalen filter of een aluminium plaat is, om brand te voorkomen, de filters, hoogstens om de twee maanden reinigen door de volgende handelingen uit te voeren:
- Filters uit de kap halen en deze grondig reinigen in een sop van water en neutrale wasmiddel, op deze wijze het vuil verwijderen.
- Grondig met lauw water afspoelen en laten drogen.
De metalen filters of de aluminium plaat kunnen ook in de vaatmachine gereinigd worden.
Na verschillende wasbeurten, in het geval van een aluminiumfilter of een aluminium plaat, kunnen kleurveranderingen plaatsvinden. Dit geeft echter niet het recht tot een eventuele vervanging ervan.
Als de vervang- en wasvoorschriften niet in acht genomen worden bestaat het gevaar dat de vetfilters gaan branden.
De koolstoffilters dienen om de lucht die weer in de omgeving afgegeven wordt te reinigen. De filters mogen niet gewassen of weer gebruikt worden en moeten hoogstens om de vier maanden vervangen worden. De verzadiging van de koolstofffilter hangt af van een al dan niet intensief gebruik van het apparaat, van het type keuken en van de regelmaat waarop de reiniging van de vetfilter uitgevoerd wordt.
Regelmatig alle afzettingen op de ventilator en op de andere oppervlaktes schoonmaken met een doek gedrenkt in gedenatureerd alcohol of in vloeibare neutrale krasvrije wasmiddelen.
LET OP:
ONDER BEPAALDE OMSTANDIGHEDEN KUNNEN DEZE HUISHOUDELIJKE APPARATEN GEVAARLIJK ZIJN.
- Probeer de filters niet te controleren als de afzuigkap in werking is.
- Raak de lampen niet aan als u het apparaat lange tijd achtereen gebruikt heeft.
- Het is verboden om onder de afzuigkap gerechten rechtstreeks op de branders c.q. de platen te bereiden.
- Laat de branders niet open en bloot branden omdat dit schadelijk is voor de filters en gevaarlijk is met het oog op brand.
- Tijdens het frituren van etenswaren moet u constant opletten om te voorkomen dat de olie door oververhitting vlam vat.
- Alvorens onderhoudswerkzaamheden aan het apparaat te verrichten moet u eerst de stroom uitschakelen.
De fabrikant kan op geen enkele wijze aansprakelijk worden gesteld voor schade die voortvloeit uit het niet in acht nemen van bovenstaande voorschriften.
Dit apparaat is conform de EMC Richtlijn 89/336EEG gewijzigd bij Richtlijn 92/31/EEG en 93/68/EEG.
