ESM101 - Magnetrons ETNA - Gratis gebruiksaanwijzing en handleiding

Type product	Magnetron
Merk	Etna
Model	ESM101
Afmetingen (B x D x H)	45 x 35 x 26 cm
Gewicht	11 kg
Inhoud	20 liter
Vermogen	700 W
Voeding	230 V / 50 Hz
Functies	Ontdooien, verwarmen, timer, draaiplateau
Bediening	Draaiknoppen
Deur	Scharnierdeur met veiligheidsslot
Verlichting	Ja, binnenverlichting
Draaiplateau	Ja, glas
Ontdooiprogramma	Ja, op gewicht
Timer	Ja, max 60 minuten
Signaal	Einde kooktijd geluidssignaal
Reiniging	Binnenkant reinigen met vochtige doek
Onderhoud	Geen speciale reinigingsmiddelen nodig
Veiligheid	Kinderslot, oververhittingsbeveiliging
Reparatie	Neem contact op met Etna service
Garantie	2 jaar

Veelgestelde vragen - ESM101 ETNA

Kan ik metaal in de magnetron gebruiken?

Nee, metaal kan vonken veroorzaken. Gebruik alleen magnetronbestendige schalen.

Hoe ontdooi ik vlees in de magnetron?

Gebruik de ontdooifunctie en stel het gewicht in. Draai het vlees halverwege om.

Wat is de maximale gebruiksduur?

De timer kan maximaal 60 minuten worden ingesteld.

Hoe reinig ik de binnenkant?

Veeg met een vochtige doek en milde zeep. Gebruik geen schuurmiddelen.

Wat betekent het als het apparaat niet start?

Controleer of de deur goed gesloten is. Het veiligheidsslot voorkomt gebruik bij open deur.

Kan ik de magnetron gebruiken zonder draaiplateau?

Nee, het draaiplateau zorgt voor gelijkmatige verwarming. Gebruik altijd het plateau.

Hoe stel ik de timer in?

Draai de knop naar de gewenste minuten. Het apparaat start automatisch.

Is er een kinderslot?

Ja, u kunt het kinderslot activeren door de startknop 3 seconden ingedrukt te houden.

Waarom maakt de magnetron lawaai?

Het geluid is normaal. Het komt van de ventilator en de magnetron zelf.

Wat is het vermogen?

Het vermogen is 700 watt, geschikt voor dagelijks gebruik.

GEBRUIKSAANWIJZING ESM101 ETNA

uw partner in keukenapparatuur

uw partner in keukenapparatuur

Handleiding

ESM 101

88011898_GBA_IVS

Toestelbeschrijving

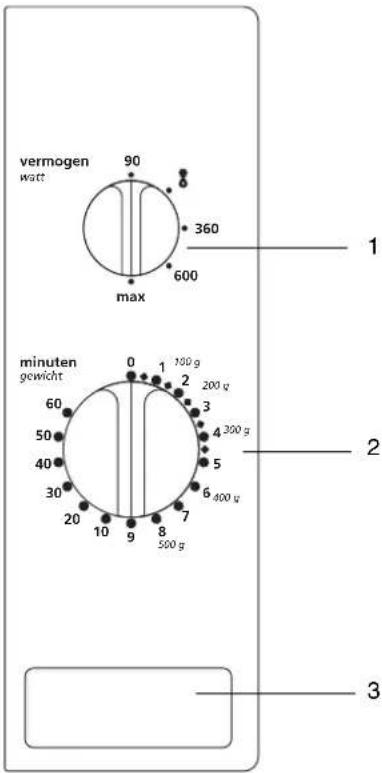

Bedieningspaneel

1 vermogensinstelknop
2 timer/gewicht-instelknop
3 deurontgrendeling

Toebehoren

Geleidesteun voor het draaiplateau

Dit hulpstuk ondersteunt het draaiplateau.

Draaiplateau

Het draaiplateau past op de geleidesteun en is gemaakt van hittebestendig glas.

Leg geen gerechten direct op het draaiplateau.

Let op:

Gebruik de magnetron alleen als de geleidesteun en het draaiplateau op de juiste wijze geplaatst zijn.

Introductie

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijkheden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het onderhoud van het toestel. Verder vindt u milieutips en aanwijzingen om energie te besparen.

Bewaar de gebruiksaanwijzing en het installatievoorschrift. Een eventueel volgende gebruiker van dit toestel kan daar zijn voordeel mee doen.

Inhoud

■ Veiligheid 2

Waarop u moet letten 2

Vóór het eerste gebruik .... 2

Nog even dit .... 3

Bediening 4

Koken 4

Ontdooien 4

■ Houd uw toestel mooi ....5

Storingen 5

■ Installatie 6

Waar u op moet letten

■Maak het toestel spanningsloos voordat met reparatie of schoonmaken wordt gestart. Bij voorkeur door de stekker uit het stopcontact te halen.
■Dit toestel mag uitsluitend worden gebruikt voor het bereiden van eetwaren. Al het andere gebruik dient te worden beschouwd als oneigenlijk en gevaarlijk. Wij wijzen elke aansprakelijkheid van de hand in geval van schade wegens onjuist, verkeerd of irrationeel gebruik van het toestel.
■Kinderen zien de gevaren niet die kunnen ontstaan bij het bedienen van elektrische apparatuur. Laat de magnetron daarom niet door kinderen bedienen.
■Uw magnetron is alleen veilig als de deur goed sluit! Plaats nooit een voorwerp tussen de deur van de oven en zorg dat de deur en de afdichting altijd schoon zijn.
■Gebruik het toestel niet als er beschadigingen zijn aan de deur (verbogen), het hang- en sluitwerk (defect of los) of de afdichting.
■Gebruik de magnetron alleen voor het ontdooien en bereiden van voedsel en niet voor bijvoorbeeld het drogen van kleding of papier. Deze kunnen vlamvatten.
■Schakel de magnetron uit en haal de stekker uit het stopcontact indien iets in de oven vlam vat. Houd de ovendeur dicht.

Vóór het eerste gebruik

■ Open de deur en verwijder het verpakkingsmateriaal.
■Reinig de ovenruimte en het toebehoren met een vochtige doek. Gebruik geen schuurmiddel of sterk ruikende schoonmaakmiddelen.
■Plaats de geleidesteun in het midden van de ovenruimte. Leg het draaiplateau op de geleidesteun.
■ Schakel de magnetron niet in als deze leeg is. De oven kan beschadigd raken.
■ De magnetron mag niet gebruikt worden zonder geleidesteun en draaiplateau.
■De magnetron is niet geschikt voor:

• Inmaken van voedsel.
• Eieren in de schaal koken, deze spatten uit elkaar door de druktoename.
• Verhitten van frituurolie.

■Verwijder metalen sluitstrips van plastic zakken en gebruik schalen en schotels die geschikt zijn voor de magnetron.

■ Niet alle materialen mogen in de magnetron. In onderstaande tabel wordt aangegeven welke materialen u wel en niet mag gebruiken.

Materiaal Toegestaan

papier ja
aluminium folie* ja
huishoudfolie ja
aluminium bakjes nee
diepvries / magnetron servies ja
hittebestendig plastic ja
ongeglazuurd aardewerk nee
geglazuurd aardewerk ja
metalen kookgerei nee
normaal glas ja
Pyrex, ander ovenvast glas en keramiek ja
borden met metaalhoudende sierrand nee
metalen sluitstrip nee
kwikthermometer	nee
afgesloten pot	nee
fles met een nauwe hals	nee
braadzakken	ja

* Door dunnere gedeelten van gerechten (zoals kippenpoten) af te dekken voorkomt u dat ze te snel garen.

Als u vloeistof (bv. water) wilt koken doe dan een kunststof lepeltje in het kopje. Het kan gebeuren dat de vloeistof kookt zonder dat u belletjes ziet. Zodra u het kopje uit de oven haalt, kan de vloeistof opeens heftig gaan koken en uit het kopje spatten met het risico dat u zich brandt.

Vloeistoffen in luchtdichte verpakking mag u alleen opwarmen als u een paar gaatjes in de verpakking prikt. Dit in verband met

toename van de druk tijdens het opwarmen.

■ Verwarm nooit langer dan noodzakelijk is. Houd rekening met het "nagaren".
- Gebruik zo weinig mogelijk water bij de voedselbereiding en wees zuinig met zout.
■ Gerechten halverwege de bereidingstijd roeren of keren.
■Prik met een vork of ander puntig voorwerp even in de huid van vlees, kip of vis. Hiermee voorkomt u dat deze gerechten gaan spetteren.
■ Gerechten afdekken voorkomt spetteren, verkort de gaartijd en helpt de vochtigheidsgraad te behouden.
Als de magnetron ingeschakeld is, mag de deur geopend worden; de magnetron schakelt automatisch uit en de ingestelde tijd wordt stilgezet.

Nog even dit

Wanneer u het gerecht wilt controleren:

■Open de deur. De magnetron schakelt uit.
- Om het bereiden weer te vervolgen sluit u de deur.
Als u de bereiding wilt beëindigen haalt u het gerecht uit de oven en zet u de timer op de "0"-stand.

Bediening

Koken

Afhankelijk van het soort gerecht kiest u een hoger of lager vermogen (zie hiervoor de vermogenstabel).

1. Open de deur. Plaats het gerecht op het draaiplateau. Sluit de deur.

2. Stel het gewenste vermogen in met de vermogensinstelknop.

Deze magnetron heeft 5 vermogensstanden, het maximale vermogen is 800 W. In de onderstaande tabel zijn de vermogensstanden weergegeven:

Vermogens-stand:	Te gebruiken voor:
90	opwarmenontdooien
360	midden
600	midden/hoog
max	hoog

1. Stel de gewenste bereidingstijd in met de timer/gewichtinstelknop. De magnetron schakelt in. Aan het eind van de bereidingstijd hoort u een geluidssignaal en dooft de ovenlamp. De magnetron schakelt uit.

Tip:

Draai de timer/gewichtinstelknop eerst iets voorbij de gewenste bereidingstijd en vervolgens terug naar de juiste bereidingsduur om deze nauwkeurig in te stellen.

Controleer het gerecht tijdens de bereidingstijd. Druk op de ontgrendelingsknop om de deur te openen. De magnetron schakelt uit. De gemaakte instellingen en de resterende bereidingstijd blijven bewaard. Als u de deur sluit schakelt de magnetron weer in.

Ontdooien

In de magnetron kunt u gerechten snel en veilig ontdooien. Ten opzichte van koken kost ontdooien in de magnetron wel meer tijd.

Controleer het gerecht tijdens het ontdooiproces. Draai het minimaal één keer om en verwijder (indien mogelijk) reeds ontdood voedsel.

1. Stel de vermogensinstelknop in op .

2. Stel de timer/gewichtinstelknop in op het juiste gewicht. Aan het eind van de ontdooitijd hoort u een geluidssignaal en dooft de ovenlamp.

Let op:

Het toestel schakelt in zodra u de timer/gewichtsinstelknop van de 0-positie draait.

Houd uw toestel mooi

Neem de stekker uit de contactdoos of draai de schakelaar in de meterkast op nul voordat u begint met het reinigen van de magnetron.

Reinig de binnen- en buitenzijde regelmatig; gebruik een sopje van afwasmiddel en maak de oven met een droge doek goed droog.

Reinig het toebehoren regelmatig; gebruik een sopje van afwasmiddel met een borstel en maak het toebehoren met een droge doek goed droog. Het toebehoren mag ook afgewassen worden in de vaatwasmachine.

Geurtjes verdwijnen als u een glas azijn of water met citroen in de ovenruimte zet. Schakel de magnetron gedurende twee minuten in op vol vermogen. Daarna afnemen met een vochtige doek.

Controleer de deursluiting en het deurrubber regelmatig op beschadigingen.

Gebruik de oven niet als de deur of deursluiting beschadigd zijn.

Storingen

Als de kookresultaten niet naar wens zijn, er vonken overspringen in de magnetron, de magnetron niet start etc., probeer dan eerst zelf de oorzaak van de storing te vinden voordat u de servicedienst belt. Dit kunt u doen aan de hand van onderstaande punten.

- Zit de stekker in het stopcontact?

- Is de deur goed dicht?

- Zijn het vermogen en de bereidingsduur goed ingesteld?

- Staan er voorwerpen in de magnetron die er niet thuishoren?

- Heeft u het juiste keukengerei gebruikt?

- Zijn de geleidesteun en het draaiplateau in de magnetron?

- Zijn de ventilatieopeningen niet geblokkeerd?

- Is het gerecht voldoende ontdooid?

- Heeft u het gerecht tijdens de bereiding gekeerd of geroerd?

Installatievoorschrift

Algemeen

De elektrische aansluiting moet voldoen aan de nationale en lokale voorschriften. Voor Nederland is dit onder andere NEN 1010.

Elektrische aansluiting

Voor dit apparaat is een netvoeding vereist van 230 V, 50 Hz wisselstroom.

Het toestel moet altijd geaard zijn en mag onder geen beding worden aangesloten op een gelijkstroomvoeding.

■Verwijder al het verpakkingsmateriaal en controleer de magnetron op beschadigingen. Installeer de magnetron niet als deze beschadigd is, maar neem contact op met uw leverancier.
■Verwijder de beschermfolie van de ommanteling.
■Plaats de magnetron op een stevige en vlakke ondergrond.

Zorg voor voldoende ventilatie rondom de magnetron. Houd aan de achterzijde en zijkanten minimaal 10 cm ruimte vrij.

■ Dek de ventilatieopeningen niet af.
■ De stelvoetjes mogen niet verwijderd worden.
Plaats de magnetron niet in de onmiddellijke nabijheid van radio, tv, antenne of signaalleiding in verband met storing van beeld of geluid. Plaats het toestel ook niet in de nabijheid van verwarmingselementen en kranen.

Technische gegevens

Voeding 230 V 50 Hz

Aansluitwaarde 1200 W

Frequentie microgolven 2450 MHz

Magnetron output (IEC 705) 800 W

Vermogensstanden 5

Timer instelling maximaal 60 min.

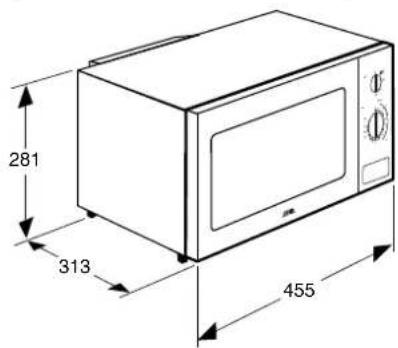

Afmetingen (b x h x d) 455 x 281 x 313 mm
