GEBRUIKSAANWIJZING AKS 542 GY IGNIS

NL - Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zouden kunnen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft. I - Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Raadpleeg ook de tekeningen uit de eerste bladzijden met de alfabetische verwijzingen uit de toelichtende tekst.

Zich strikt aan de aanwijzingen uit deze tekst houden. ledere aansprakelijkheid voor eventuele schade of brand aan het apparaat veroorzaakt door het niet in acht nemen van de aanwijzingen in deze handleiding weergegeven wordt afgewezen.

Installatie

In het geval van een elektrisch fornuis moet de afzuigkap minstens 60 cm van de kookplaat afgelegen zijn en 70 cm in geval van gas of gemengd fornuis.

Indien de installatie aanwijzingen van het gasonderdeel een grotere afstand aangeven moet hiermee rekening gehouden worden.

De wasemkap heeft een luchtuitgang aan de bovenkant B (Afb. 2) voor de afvoer van de dampen naar buiten (Uitvoering als afzuigend apparaat – afvoerpijp en bevestigingsbandjes niet meegeleverd).

Als het niet mogelijk is de rook en kookdampen naar buiten af te voeren, kan de wasemkap worden gebruikt als filterend apparaat, door een koolstofffilter te monteren (in het geval van een model met twee afzuigmotoren zijn er twee koolstofffilters nodig), op de aansluitring C (Afb. 5) dient een afvoerpijp voor de afvoer van de rook aan de bovenkant van het vak gemonteerd te worden (afvoerpijp en bevestigingsbandjes niet meegeleverd).

De modellen zonder afzuigmotor werken alleen als apparaten met afvoer van de lucht naar buiten, en moeten worden verbonden met een perifere afzuigunit (niet meegeleverd).

Voorafgaande informatie voor installatie van de wasemkap:

Tijdens de installatie de wasemkap niet aan het stroomnet aansluiten.

Attentie! De 2 bevestigingsstaven zitten in de polystyreen beschermingen van de verpakking. Er is een rechter R en een linker L staaf (zie ponsschrift op de staven).

1. Maak de staven D (Afb. 1) aan het zijpaneel van het hangkastje vast, met twee schroeven voor iedere staaf, (de rechterstaaf R aan de rechterzijde en de linkerstaaf L aan de linkerzijde), breng de staaf op een lijn met de onderste rand.

Plaats de staaf op een lijn met de achterste rand van het hangkastje, denk eraan dat de achterste rand van de staaf overeenkomt met de achterste rand van de wasemkap;

Als de wasemkap voorzien is van een afstandstuk en indien dit toegepast wordt, schuif de staaf naar voren tot de breedte van het afstandstuk.

Maak een gat aan de bovenkant van het hangkastje om de afvoerpijp en van de elektriciteitskabel erdoorheen te voeren. (de waarde aangegeven in Afb. 1 voor het gat houdt geen rekening met het afstandstuk).

1. Indien ze nog niet gemonteerd zijn maak 2 staven E (Afb. 2) aan de zijkanten van de wasemkap vast (een voor iedere zijde).

a. verwijder de uitneembare lade;
b. verwijder het/de vetfilter/s;
c. maak vanuit de binnenkant van de kap iedere staaf met twee schroeven P vast, deze zo hoog mogelijk

bevestigen (luchtafvoerzijde) en draai daarna de schroeven vast aan.

1. Bevestig tenslotte met drie Klemmen, vanuit de buitenkant van de kap, het afstandstuk M (indien meegeleverd - Afb. 2).

2. Plaats de wasemkap in het hangkastje, let op dat de staaf van de wasemkap E op de staaf van het hangkastje D komt te liggen (Afb. 3).

Schuif de elektrische kabel door het daarvoor bestemde gat.

1. Bevestig de wasemkap met twee schroeven aan de voorzijde (Afb. 3- een voor iedere zijde).

2. Maak de elektrische aansluiting, het elektriciteitsnet moet alleen aan het einde van de installatie gevoed worden.

3. Als de wasemkap niet precies aansluit met de onderste rand van het hangkastje regel de positie door de schroeven P van de staven E op de kap gemonteerd iets los te draaien (Afb 2), op deze wijze is het mogelijk de juiste aansluiting tussen de wasemkap en hangkastje te regelen, maak daarna de schroeven weer vast.

4. Regel de beweging van de uitneembare lade naargelang de diepte van het hangkastje door op de twee aanslagstukken F te handelen (Afb. 4). Op deze wijze is het mogelijk de voorzijde op een lijn te brengen met het hangkastje (Afb. 4).

a. Draai de twee schroeven van de aanslagstukken F los;

b. Verplaats de aanslagstukken naar achteren of naar voren.

c. maak de schroeven van de aanslagstukken weer vast.

1. Installeer op de bijgesloten aansluitring C een afvoerpijp, liefst van hetzelfde diameter als de aansluitring (Afb. 5) de afvoerpijp moet lang genoeg zijn om de buitenzijde te bereiken (Afzuigende uitvoering) of de bovenkant van het hangkastje (filtrerende uitvoering).

2. Maak de aansluitring C vast (klik- verbinding), aan de bovenste luchtafvoer van de wasemkap.

Om de installatie te vergemakkelijken is de ring voorzien van een G die moet overeenkomen met de geleider H verkregen op de bovenste luchtafvoer.

1. Voltooi de installatie van de afvoerpijp.

2. Open de uittrekbare lade (Fig. 6) en maak de esthetische afdekking Q (indien meegeleverd), vanuit de binnenkant van de wasemkap, met 2 schroeven vast (Fig. 7).

3. Installeer opnieuw de vetfilters, sluit de wasemkap aan het elektriciteitsnet en controleer of het apparaat goed functioneert.

Elektrische aansluiting

De netspanning moet corresponderen met de spanning die vermeld wordt op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften en goed te bereiken is. Heeft de kap geen stekker (rechtstreekse verbinding met het net), dan moet er een tweepolige schakelaar worden geplaatst met een afstand tussen de contacten bij opening van minimaal 3 mm (ook deze moet aan de normen voldoen en gemakkelijk bereikbaar zijn).

Beschrijving van de wasemkap - afb. 8

1 Bedieningspaneel
2 Vetfilter (1 of 2 naargelang het model in Uw bezit)
3 Handgreep voor ontgrendeling van het vetfilter
4 Verlichting
5 Dampscherm (uitneembaar), dit kan van metaal of van glas zijn, naargelang het beschikbare model, of het kan van vetfilter voorzien zijn.
6 Esthetische afdekking (Beschikbaar naargelang het model in Uw bezit)
7 Afstandstuk (Beschikbaar naargelang het model in Uw bezit)
8 Hangkastje (niet meegeleverd, beschrijvende tekening van de installatie typologie)

Werking

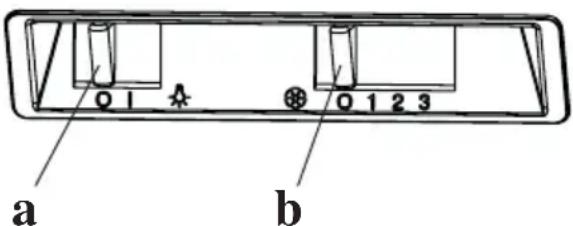

Beschrijving van het bedieningspaneel en werking van de wasemkap

a. ON/OFF lichtknop
b. OFF/ON knop voor de zuigfunctie en voor de selectie van de zuigkracht

In geval van een sterkere dampconcentratie een hogere zuigkracht gebruiken.

We raden aan de afzuigkap 5 minuten voordat men begint te koken aan te doen en deze nog voor ongeveer 15 minuten nadat men beëindigt heeft aan te laten.

Schoonmaak

De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten.

Voor de schoonmaak een doek met gedenatureerd alcohol of neutrale reinigingsmiddelen gebruiken. Geen schuurmiddelen gebruiken. Het niet in acht nemen van de reinigingsnormen van de afzuigkap en van de vervanging en reiniging van de filters kan brandgevaar veroorzaken. Reiniging van het glazen dampscherm (beschikbaar alleen voor enkele modellen)

Het glas kan gedemonteerd en gereinigd worden met een gewone reinigingsmiddel voor glazen.

Om het glas te verwijderen (Afb. 12):

1. Verwijder het vetfilter
2. Druk vanuit de buitenkant lichtjes het glas naar beneden en schuif het naar voren.
3. Verwijder het glas door dit zacht te draaien.

Na het glas gereinigd te hebben de handelingen in de tegengestelde volgorde uitvoeren.

Onderhoud

Koppel voor ieder onderhoud eerst de afzuigkap af van het elektriciteitsnet.

Vetfilter

Moet eenmaal per maand worden gereinigd met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma.

Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is niet van invloed op de eigenschappen, die

beslist niet veranderen.

Om het vetfilter te demonteren trekt u aan de veerbelaste ontgrendelingshandgreep (f) aan de andere kant dan de kap en verwijdert U het filter - (Afb. 9).

Koolstofffilter (alleen voor filterend apparaat)

Houdt de lastige kookgeuren vast.

Voor de wasemkap met twee afzuigmotoren zijn twee koolstoffilters nodig en 1 koolstofffilter voor de kap met een motor

Het koolstofffilter moet minstens iedere 4 maanden vervangen worden in geval van niet intensief gebruik van de wasemkap. Het kan NIET gewassen of opnieuw gebruikt worden

Plaats het koolstofffilter op het beschermrooster van het motorwiel, draai dan de centrale handgreep P van het filter met de klok mee (Afb. 10).

Om het weer te demonteren de centrale handgreep P van het filter tegen de klok in draaien.

Vervanging lampjes - Afb. 11

Controleer eerst of de lampjes koud zijn.

De lamphouder bereiken:

verwijder de lamphouder door middel van een kleine rechte schroevedraaier of een gelijksoortig voorwerp.

Vervang het beschadigde lampje.

Gebruik alleen lampjes van max. 40W (E14).

Sluit de lamphouder weer af (klik- verbinding).

Als de verlichting niet werkt, controleer dan of de lampjes goed op hun plaats zitten alvorens de assistentiedienst te bellen.

Waarschuwing

De afzuigkap nooit gebruiken als het rooster niet goed gemonteerd is! De gezogen lucht mag niet afgevoerd worden in een leiding die gebruikt wordt voor de afvoer van rook van apparaten met een andere voeding als de elektrische energiebron. Altijd voor een goede ventilatie van de ruimte zorgen als de afzuigkap en de apparaten met andere energiebron gebruikt worden. Het is streng verboden met open vlammen onder de afzuigkap te koken. Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, daarom moet het in ieder geval vermeden worden. Het frituren moet geschieden met voortdurende controle om te voorkomen dat verhit vet in brand raakt. Wat betreft technische en veiligheidsmaatregelen voor de rookafvoer zich strikt houden aan de regelingen voorzien door de plaatselijke bevoegde autoriteiten.
