Producttype	Afzuigkap (inbouw)
Merk	Ignis
Model	AKS 561 GY
Breedte	56 cm
Uitvoering	Uitschuifbare schuifkap
Gewicht (ca.)	ca. 10 kg
Stroomvoorziening	Netspanning conform typeplaatje
Vermogen verlichting	Max. 40 W (E14-lamp)
Vetfilter	Papieren filter (maandelijks vervangen) of metalen filter (wasbaar in vaatwasser)
Koolstoffilter	Optioneel, elke 4 maanden vervangen (niet wasbaar)
Bediening	Toets A (verlichting), toets B (snelheid); automatische aan/uit bij openen/sluiten schuifkap
Minimale afstand tot kookplaat	50 cm bij elektrisch, 70 cm bij gas
Luchtafvoer	Naar buiten (afvoerpijp) of circulatie (met koolstoffilter)
Installatie	Inbouw in keukenkastje; montage met haken en schroeven
Onderhoud	Maandelijkse reiniging van vetfilter; vervanging koolstoffilter om de 4 maanden; lamp vervangen bij defect
Veiligheid	Uitschakelen stroom voor onderhoud; niet flamberen onder kap; voldoende ventilatie bij gelijktijdig gebruik met gas
Accessoires	Montagesjabloon, pluggen, haken, schroeven; decoratief paneel optioneel
Garantie	Zie typeplaatje en service-informatie
Service	Erkend Technisch Servicecentrum; vermeld model, servicenummer en adres

Veelgestelde vragen - AKS 561 GY IGNIS

Hoe installeer ik de Ignis AKS 561 GY afzuigkap?

Bevestig eerst de montagesjablonen aan de binnenzijde van de keukenkastjes. Boor gaten volgens schema, steek pluggen en haken in de muur. Haak de kap vast en bevestig deze met schroeven aan de kastjes. Sluit de afvoerpijp aan voor externe afvoer of monteer de koolstoffilter voor circulatie. Raadpleeg de gebruiksaanwijzing voor gedetailleerde stappen.

Hoe vervang ik het vetfilter?

Trek de stekker uit of schakel de stroom uit. Trek de schuifkap uit, open het rooster. Verwijder het oude filter. Voor metalen filters: was ze met de hand of in de vaatwasser op lage temperatuur. Voor papieren filters: vervang door een nieuw exemplaar. Plaats het filter terug en sluit het rooster. Doe dit maandelijks.

Hoe vaak moet ik het koolstoffilter vervangen?

Het koolstoffilter moet elke 4 maanden worden vervangen. Het kan niet worden gewassen of geregenereerd. Haal de stekker uit, trek de schuifkap uit, open het rooster, draai het oude filter linksom los en plaats het nieuwe filter door rechtsom te draaien tot het blokkeert.

Waarom zuigt de afzuigkap niet goed?

Controleer of de juiste snelheid is geselecteerd. Reinig of vervang de vetfilters. Controleer of de luchtafvoer niet verstopt is. Als het probleem aanhoudt, raadpleeg de storingstabel in de handleiding.

Hoe vervang ik de verlichting?

Schakel de stroom uit. Trek de schuifkap uit, open het rooster. Verwijder het defecte lampje en plaats een nieuwe lamp van max. 40W met E14-fitting. Plaats het rooster terug.

Kan ik de afzuigkap gebruiken zonder koolstoffilter?

Ja, als de kap is aangesloten op een externe afvoer. Gebruik de kap niet zonder koolstoffilter in circulatiemodus; bestel en monteer dan eerst een koolstoffilter.

Wat is de minimale afstand tussen kookplaat en afzuigkap?

Minimaal 50 cm bij elektrische kookplaten en 70 cm bij gas- of gemengde kookplaten. Houd ook rekening met eventuele grotere afstanden die de gasfornuisinstallatie voorschrijft.

Hoe reinig ik de buitenkant van de afzuigkap?

Gebruik een zachte doek met een neutraal schoonmaakmiddel. Gebruik nooit schuurmiddelen of alcohol. Reinig minstens een keer per maand om vetophoping te voorkomen.

Wat moet ik doen als de afzuigkap niet werkt?

Controleer of de stekker goed in het stopcontact zit en of de stroom niet is uitgevallen. Zet de kap uit en weer aan. Als het probleem blijft bestaan, neem contact op met de klantenservice en vermeld model, servicenummer en storingsdetails.

Kan ik een decoratief paneel monteren op de schuifkap?

Ja, maar het paneel is niet standaard bijgeleverd. Haak de schuifkap los door de lipjes aan de zijkanten naar binnen te buigen. Verwijder de kap, boor gaten volgens schema en bevestig het paneel met 8 schroeven. Plaats de kap terug.

GEBRUIKSAANWIJZING AKS 561 GY IGNIS

Uitsluitend voor de brede uitvoering 56 cm

De minimale afstand tussen het steunoppervlak van de pannen op het kooktoestel en het laagste deel van de wasemkap mag niet minder dan 50 cm zijn bij elektrische kooktoestellen en 70 cm bij kooktoestellen op gas of gemengd. Als de aanwijzingen voor installatie van het gasfornuis een grotere afstand aangeven, moet hiermee rekening gehouden worden. U wordt geadviseerd een deskundig installateur te raadplegen. Afbeelding I

Trek de schuifkap uit (I);

Verwijder het rooster of de vetfilters met behulp van de desbetreffende systemen (2-3).

Aanbrengen van het decoratieve paneel (niet standaard bijgeleverd) op de schuifkap:

haak de schuifkap los: buig de lipjes (één aan elke zijde) naar de binnenkant van de kap totdat de klep wordt losgehaakt (4).

Neem de schuifkap weg (5).

Boor de gaten volgens het schema (7).

Bevestig het paneel met 8 schroeven (8).

Installatie van de wasemkap model 56 cm: breng de afstandhouders op de zijwanden van de wasemkap aan, zoals op Afb.1 is weergegeven.

Afbeelding 2

Stel vast welk uitvoergat u wilt gebruiken (bovenste of onderste), voordat u de wasemkap installeert: open het gat door op het voorgesneden onderdeel te drukken.

Afbeelding 2a

Bevestig het monteerschema aan de linker binnenwand van de keukenkast (9).

Boor de gaten volgens het schema (10).

Bevestig het monteerschema aan de rechter binnenwand van de keukenkast (11).

Boor de gaten volgens het schema (12).

Bevestig het bevestigingsschema aan de muur (13).

Boor de gaten en steek de 2 pluggen (14) erin, bevestig de haken (15) en haak de wasemkap vast (16).

Breng de beugels aan en stel de afstand van de muur volgens de vereisten af (17).

Bevestig de kap aan de keukenkastjes met de bijgeleverde schroeven (18).

Plaats de afstandhouder afhankelijk van de diepte van het keukenkastje en draai de 2 schroeven aan (19-20).

Breng de flens en de uitvoerleiding 21A (niet bijgeleverd - model met afzuiging) of de luchtstroomrichter (21F - model met filter) aan.

Plaats de schuifkap terug (22) en haak hem vast met behulp van de lipjes aan de zijkanten (23).

Plaats het rooster of de metalen filters (24) met behulp van de desbetreffende systemen (25).

Model met luchtafvoer naar buiten: damp en stoom worden naar buiten afgezogen door een afvoerpijp, die op de verbindingsring bovenop de kap wordt bevestigd.

Let op! Indien de kap is uitgerust met een koolstofffilter, moet dit worden verwijderd.

De afvoerlucht mag niet worden afgevoerd door een kanaal dat ook gebruikt wordt voor de afvoer van rook die geproduceerd wordt door apparaten op gas of andere brandstoffen, maar moet over een aparte afvoermogelijkheid beschikken. Alle nationale voorschriften betreffende de afvoer van lucht moeten in acht worden genomen.

Model met luchtcirculerende werking: de lucht wordt gefilterd door een koolstofffilter en wordt in de omgeving teruggebracht.

Opgelet! Indien de kap niet met een koolstofffilter is uitgerust, dient dit te worden besteld en gemonteerd te worden alvorens de kap in gebruik te nemen.

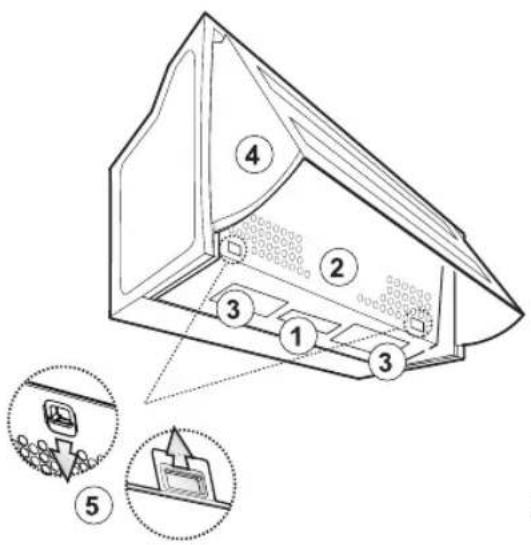

PRODUCTINFORMATIEBLAD

I. Bedieningspaneel.
2. Rooster of vetfilters.
3. Lampenkap(pen).
4. Schuifkap (uittrekbaar).
5. Systemen voor het ontgrendelen van roosters of filters.

Vetfilter - kan van het volgende type zijn:

Papieren vetfilter moet een keer per maand vervangen worden of wanneer bij een gekleurde bovenkant de kleur door de openingen van het rooster te zien is.

Metalen filter moet of een keer per maand met de hand worden gewassen, of in de vaatwasser op een lage temperatuur en met een korte cyclus.

Let op! Op den duur kan het metalen filter dof worden; de filtercapaciteit wordt daardoor echter niet aangetast.

Het verwijderen van het vetfilter bij vervanging of reiniging:

I. Haal de stekker uit het stopcontact of schakel de stroom in uw woning uit.
2. Trek de schuifkap uit (I - Afb. I).
3. Open het rooster of de vetfilters (2,3 - Afb. I).

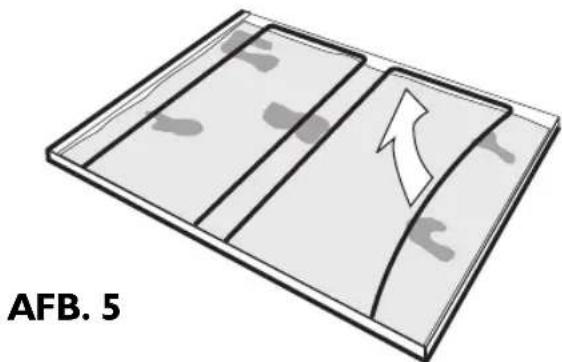

4. Voor het model met rooster: verwijder het bevestigingsframe van het vetfilter (Afb. 5).
5. Verwijder het vuile vetfilter.
6. Nadat u het vetfilter heeft vervangen of gereinigd, (afhankelijk van het model van uw wasemkap) voert u voor de montage de bovenstaande handelingen in omgekeerde volgorde uit. Verzeker u ervan dat het vetfilter de gehele oppervlakte van het rooster bedekt.

Montage of Vervanging van het koolstofffilter:

(uitsluitend voor modellen met luchtcirculatie)

Het koolstofffilter dient om de 4 maanden vervangen te worden. Het mag niet gewassen of geregenereerd worden.

1. Haal de stekker uit het stopcontact of schakel de stroom in uw woning uit.
2. Trek de schuifkap uit (I - Afb. I).
3. Open het rooster of de vetfilters (2,3 - Afb. I).
4. Als de filters niet geplaatst zijn: Plaats het koolstofffilter over het rooster dat de rotor-motor beschermt en draai het rechtsom totdat het blokkeert (Afb. 6).
5. Als het koolstofffilter al gemonteerd is en moet worden vervangen, draait u het koolstofffilter linksom.
6. Monteer het afzuigrooster of de vetfilters weer.

Vervangen van de lampjes:

1. Haal de stekker uit het stopcontact of schakel de stroom in uw woning uit.
2. Trek de schuifkap uit (I - Afb. I).
3. Open het rooster of de vetfilters (2,3 - Afb. I).
4. Haal het lampje dat vervangen moet worden weg.
5. Gebruik alleen lampen van 40W max (E14).
6. Breng het afzuigrooster weer aan.

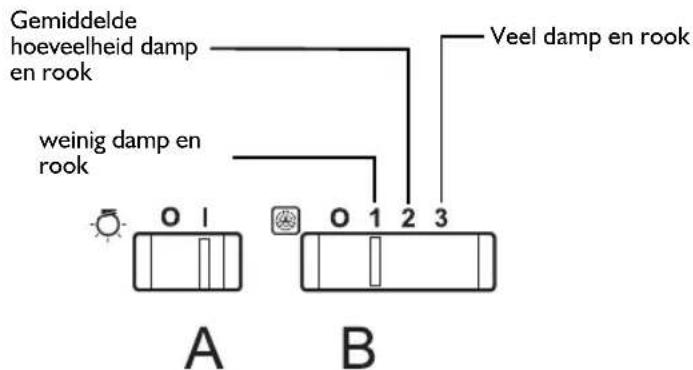

HET BEDIENINGSPANEEEL

A. Verlichtingstoets.
B. Schakelaar voor het instellen van de snelheid. Als u, met verlichting en snelheid ingeschakeld, de schuifkap opent, wordt de wasemkap ingeschakeld; als u de schuifkap sluit, wordt de wasemkap uitgeschakeld

AFB. 4

Het verpakkingsmateriaal is voor 100% recyclebaar, hetgeen wordt aangegeven met het symbool voor recycling Volg de plaatselijke milieuvoorschriften op wanneer u het apparaat afdankt. Het verpakkingsmateriaal (plastic zakken, schuimplastic, etc.) moet buiten het bereik van kinderen bewaard worden, aangezien het een mogelijke bron van gevaar betekent.

2. Product

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG, Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product correct wordt afgedankt helpt de gebruiker negatieve effecten op het milieu en de gezondheid te voorkomen.

[NO TEXT]

Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Volg de plaatselijke voorschriften voor afvalverwerking op wanneer u het apparaat afdankt.

Voor meer informatie over de behandeling, terugwinning en recycling van dit product kunt u contact opnemen met het gemeentehuis, uw afvalophaaldienst of de winkel waar u het product hebt aangeschaft.

- Het apparaat is niet bedoeld om door kinderen of personen met lichamelijke, sensorische of geestelijke beperkingen of met weinig kennis en ervaring te worden gebruikt, tenzij zij onder toezicht staan of voor het gebruik van het apparaat zijn voorgelicht door een persoon die verantwoordelijk is voor hun veiligheid.

• Kinderen moeten in de gaten gehouden worden, om te voorkomen dat ze met het apparaat gaan spelen.
  I. Sluit het apparaat niet op het elektriciteitsnet aan alvorens de installatie voltooid is. Voordat u begint met de reiniging of het onderhoud van uw afzuigkap, moet u de stekker uit het stopcontact halen of de stroom in uw woning uitschakelen.
• Onder de kap mag niet geflambeerd worden. Open vuur kan brand veroorzaken.
• Laat tijdens het frituren de pan niet onbeheerd achter, daar de kokende olie vlam kan vatten.
• Regelmatig onderhoud en schoonmaken van de kap is de beste garantie voor een goede werking en optimale prestaties. Verwijder vastgekoekte voedselresten dikwijls van de vuile oppervlakken. Reinig of vervang het filter regelmatig. Het is verboden een pijp van brandbaar materiaal te gebruiken voor de luchtafzuiging.
• Wanneer de afzuigkap tegelijk wordt gebruikt met toestellen die op gas of andere brandstoffen werken, mag de onderdruk in het vertrek niet groter zijn dan 4 Pa (4 x 10-5 bar). Zorg er daarom voor dat de ruimte voldoende geventileerd is.
• De door de kap afgezogen lucht mag niet door de rookpijp van de verwarming of door het afvoerkanaal van apparaten die op gas of andere brandstoffen werken naar buiten worden geleid.
• Het vertrek moet voldoende geventileerd zijn, wanneer de afzuigkap tegelijk wordt gebruikt met toestellen die op gas of andere brandstoffen werken.
• Controleer of de lampjes voldoende afgekoeld zijn, voordat u ze aanraakt.
• De afvoerlucht mag niet worden afgevoerd door een kanaal dat ook gebruikt wordt voor de afvoer van rook die geproduceerd wordt door apparaten op gas of andere brandstoffen, maar moet over een aparte afvoermogelijkheid beschikken. Alle nationale voorschriften betreffende de afvoer van lucht moeten in acht worden genomen.
• De afzuigkap is geen steunvlak. Zet er daarom geen voorwerpen op en overbelast hem niet.
• De kap mag niet zonder correct gemonteerde lampjes worden gebruikt of achtergelaten, omdat er dan gevaar voor een elektrische schok bestaat.

Opmerking: draag bij alle installatie- en onderhoudswerkzaamheden werkhandschoenen.

⚠ Elektrische aansluiting

De netspanning moet overeenstemmen met de spanning die op het typeplaatje in de afzuigkap is vermeld. Indien de kap is voorzien van een stekker, dan moet deze worden aangesloten op een toegankelijk stopcontact dat aan de geldende voorschriften voldoet. In het geval dat de kap geen stekker heeft (directe aansluiting op het elektriciteitsnet) of als de stekker zich niet op een toegankelijke plek bevindt, dient u een tweepolige schakelaar te gebruiken die aan de geldende voorschriften voldoet en die de complete loskoppeling van het elektriciteitsnet in de overspanningscategorie III garandeert, volgens de installatievoorschriften.

LET OP: voordat u het circuit van de kap weer aansluit op de elektrische netvoeding en de juiste werking gaat controleren, altijd eerst controleren of de voedingskabel correct gemonteerd is en tijdens het installeren NIET in de behuizing beklemd is geraakt.

Reiniging van de afzuigkap

Let op! Indien olie/vetresten niet verwijderd worden (minstens eens per maand) kan dit brand veroorzaken. Gebruik hiervoor een zachte doek met een neutraal schoonmaakmiddel. Gebruik nooit schuurmiddelen of alcohol.

Voor de ingebruikneming

Voor optimaal gebruik van uw afzuigkap is het raadzaam de gebruiksaanwijzing aandachtig door te lezen en te bewaren. Het verpakkingsmateriaal (plastic zakken, schuimplastic, etc.) moet buiten het bereik van kinderen bewaard worden, aangezien het een mogelijke bron van gevaar kan vormen. Controleer of de afzuigkap tijdens het transport schade heeft ondervonden.

Verklaring van overeenstemming

Dit product is ontworpen, gefabriceerd en op de markt gebracht in overeenstemming met:

- veiligheidsvoorschriften van de "Laagspanningsrichtlijn" 2006/95/EG (die de richtlijn 73/23/EEG en latere verordeningen vervangt) - veiligheidsvereisten van de "EMC-richtlijn" 89/336/EEG herzien door de Richtlijn 93/68/EEG.

Opsporen van storingen

De afzuigkap werkt niet:
- Zit de stekker wel goed in het stopcontact?
- Is de stroom uitgevallen?
De afzuigkap zuigt niet voldoende af:
- Heeft u de juiste snelheid gekozen?
- Moeten de filters worden schoongemaakt of vervangen?
- Is de luchtafvoer misschien verstopt?
De verlichting doet het niet:
- Is het lampje aan vervanging toe?
- Is het lampje wel goed aangedraaid?

KLANTENSERVICE

Alvorens de klantenservice in te schakelen

1. Ga na of u het probleem zelf kunt oplossen (zie "Opsporen van storingen").
2. Zet de afzuigkap uit en weer aan om te kijken of het probleem is opgelost.
3. Als dit ook niet helpt, adviseren wij u contact op te nemen met de klantenservice.

Vermeld de volgende gegevens:

de aard van de storing,

• het model, dat vermeld staat op het typeplaatje in de kap en dat afgelezen kan worden door eerst de vetfilters te verwijderen,
• uw volledige adres,
• uw telefoonnummer,
• het servicenummer (het nummer dat staat vermeld onder het woord SERVICE, op het typeplaatje binnenin de kap achter het vetfilter).

In geval van reparatie, contact opnemen met een erkend Technisch Servicecentrum (hetgeen garant staat voor gebruik van originele onderdelen en correct uitgevoerde reparatie).

Niet nakomen van deze aanwijzingen kan de veiligheid en kwaliteit van het product in gevaar brengen.
