Type product	Gasfornuis (kookplaat)
Merk	IGNIS
Model	AKL 704
Aantal branders	4
Branderverdeling	1 grote, 2 middelgrote, 1 kleine
Nominaal totaal vermogen	7,30 kW
Gassoort	Aardgas G25 (methaan)
Nominale gasdruk	25 mbar
Ontsteking	Elektrische ontsteking (vonkontsteking via knop)
Injector grote brander	1299978 (type voor G25)
Injector middelgrote brander	niet gespecificeerd, maar aanwezig
Injector kleine brander	niet gespecificeerd, maar aanwezig
Pannendragers	Afneembaar
Bediening	4 draaiknoppen met symbolen
Luchtverbruik voor verbranding	14,6 m³/uur
Beschermingsklasse	niet vermeld, maar standaard voor gasapparatuur
Afmetingen (bij benadering)	60 x 60 cm (kookplaat)
Gewicht (bij benadering)	ongeveer 12 kg
Garantie	Afhankelijk van dealer; zie aankoopbewijs
Onderdeelnummer	5019 519 61051

Veelgestelde vragen - AKL 704 IGNIS

Hoe steek ik een gasbrander aan?

Druk de bijbehorende knop in en draai deze naar links tot het symbool van de grote vlam. Houd tegelijkertijd een vlam bij de brander tot deze ontsteekt. Bij mislukking herhaal de handeling.

Welk soort gas kan ik gebruiken?

Dit fornuis is afgesteld op aardgas G25 (methaan) met een nominale druk van 25 mbar. Gebruik geen ander gas zonder de injectoren te vervangen.

Heeft het fornuis een oven?

Nee, de Ignis AKL 704 is een gasfornuis zonder oven. Het betreft een kookplaat met vier gasbranders.

Hoe reinig ik de pannendragers?

De pannendragers zijn afneembaar. U kunt ze met warm water en zeep reinigen. Niet in de vaatwasser tenzij anders vermeld.

Wat moet ik doen als een brander niet ontsteekt?

Controleer of de gaskraan open is. Reinig de branderkap en de ontstekingspen. Als het probleem aanhoudt, raadpleeg een erkende installateur.

Kan ik het fornuis op propaan of butaan gebruiken?

Dit model is standaard ingesteld op aardgas. Voor gebruik van propaan/butaan moeten de injectoren worden vervangen. Raadpleeg de handleiding of een installateur.

Wat is het verschil tussen de grote en kleine vlam?

De grote vlam geeft maximaal vermogen (3,0 kW), de kleine vlam minimaal vermogen (0,6 kW). De middelgrote branders hebben een bereik van 0,35 tot 1,65 kW.

Is er een kinderslot?

Dit model heeft geen specifiek kinderslot. Houd toezicht tijdens gebruik en draai de knoppen na gebruik naar de dichte stand.

Wat zijn de afmetingen van het fornuis?

Exacte afmetingen staan niet in de handleiding, maar standaard is een kookplaat van 60x60 cm. Raadpleeg de productinformatie voor precieze maten.

Waar vind ik het serienummer?

Het serienummer staat op het typeplaatje onder de kookplaat. Noteer dit voor garantie en service.

GEBRUIKSAANWIJZING AKL 704 IGNIS

1. Afneembare pannendragers
   2-3. Middelgrote gasbranders
2. Grote gasbrander
3. Kleine gasbrander
4. Bedieningsknop voor de middelgrote gasbrander
5. Bedieningsknop voor de middelgrote gasbrander
6. Bedieningsknop voor de grote gasbrander
7. Bedieningsknop voor de kleine gasbrander

Symbolen

Halve maan (gastoevoer - middelgroot)

Grote vlam

Kleine vlam

Gaskraan gesloten

Maximale opening gaskraan, ofwel grootste vlam stand

Minimale opening gaskraan, ofwel kleinste vlam stand

Werking van de gasbranders met elektrische ontsteking

Voor het ontsteken van één van de branders:

• Druk de corresponderende knop in en draai deze naar links, totdat de wijzer op het symbool van de grote vlam is gericht.
• Houd tegelijkertijd een vlam bij de corresponderende brander totdat het ontsteekt.

Als de ontsteking mislukt, voer dan de bovenstaande handelingen nogmaals uit.

5019 519 61051

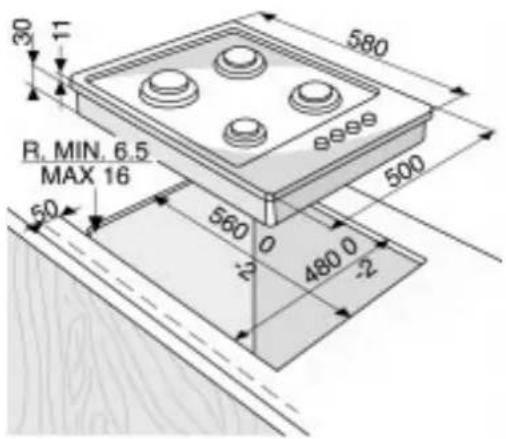

AFMETINGEN VAN KOOKPLAAT EN WERKBLAD

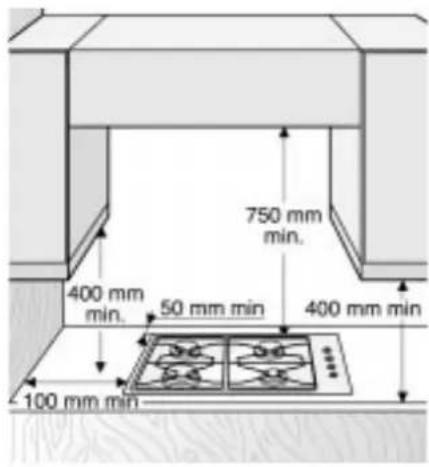

OPMERKINGEN: als er een wasemkap boven de kookplaat wordt geïnstalleerd, zie dan de bij de wasemkap geleverde instructies voor de juiste afstand.

TABEL - SPRUITSTUK CATEGORIE I2L

Soort gas dat gebruikt wordt	Type gasbrander	Type injector	Nominaal thermisch vermogen Pcs-kW	Nominaal verbruik	Nominaal thermisch vermogen Pcs-kW	Gasdruk
						min.	nom. max.
AARDGAS (Methaan) G 25	grote middelgrote kleine (sudder)	1299978	3,001,651,00	332 l/u183 l/u111 l/u	0,600,350,35	20 25	30

Soort gas dat gebruikt wordt	Model apparaat	Totaal nominaal thermisch vermogen Pcs-kW	Totaal nominaal verbruik	Benodigde lucht voor de verbranding m^3/u
G 25 25 mbar 4 gas	7,30 809 l/u 14,6
