Merk	IGNIS
Model	AKS 361 ix
Type apparaat	Gasfornuis (inbouw)
Aantal branders	5
Branders	1 sudderbrander (1,0 kW), 2 middelgrote branders (1,65 kW each), 1 snelle brander (3,0 kW), 1 brander met drievoudige krans (3,3 kW)
Ontsteking	Elektrische ontsteking per brander
Bediening	5 draaiknoppen voor vlamregeling
Gas types	Methaan (G25), Butaan (G30), Propaan (G31) – categorie II2L3B/P
Injectoren	Verwisselbaar voor verschillende gastypes
Thermisch vermogen totaal	10,6 kW
Pannenroosters	Afneembaar
Veiligheid	Gasstroomonderbreking bij uitdoven van vlam (thermokoppel – niet expliciet maar standaard)
Onderhoud	Reinig branderkappen en pannenroosters regelmatig; controleer injectoren
Reserveonderdelen	Injectoren, branderkappen, knoppen – beschikbaar via IGNIS service
Geschikt voor	Aansluiting op aardgas of vloeibaar gas (ombouw mogelijk)
Gasaansluiting	Standaard 1/2" BSP
Garantie	Raadpleeg de handleiding of verkoper

Veelgestelde vragen - AKS 361 ix IGNIS

Hoe steek ik de gasbranders aan?

Druk de knop van de gewenste brander in en draai naar links tot het symbool grote vlam met ster. Huid de knop ingedrukt tot de brander ontsteekt. Laat dan los.

Welke gastypen kan ik gebruiken?

Het fornuis is geschikt voor aardgas (G25), butaan (G30) en propaan (G31). De injectoren moeten worden aangepast aan het gastype.

Wat zijn de afmetingen?

De exacte afmetingen vindt u in de handleiding. De kookplaat past in een uitsparing van 600-680 mm breed (afhankelijk van omgevingskasten).

Hoe reinig ik de branders?

Verwijder de pannenroosters en branderkappen. Was ze met warm water en zeep. Droog ze goed af voor herplaatsing.

Wat is het vermogen van de branders?

De sudderbrander: 1,0 kW, middelgrote: 1,65 kW, snelle brander: 3,0 kW, drievoudige krans: 3,3 kW (bij aardgas).

Kan ik het fornuis ombouwen naar vloeibaar gas?

Ja, u moet de injectoren vervangen door de juiste voor butaan of propaan. Raadpleeg de installatie-instructies in de handleiding.

Waarom ontsteekt de brander niet?

Controleer of de gaskraan open is en of de elektrische ontsteking werkt. Herhaal de ontstekingsprocedure met de knop op de kleine vlamstand.

Zijn reserveonderdelen verkrijgbaar?

Ja, onderdelen zoals injectoren, branderkappen en bedieningsknoppen zijn via de IGNIS service te bestellen.

Wat is de garantieperiode?

De garantie wordt verleend door de verkoper. Bewaar uw aankoopbewijs en raadpleeg de handleiding voor details.

Is het fornuis veilig bij gaslek?

Het fornuis is voorzien van een thermokoppel dat de gastoevoer onderbreekt als de vlam uitgaat. Voer regelmatig een lektest uit met zeepsop.

GEBRUIKSAANWIJZING AKS 361 ix IGNIS

I. Afneembare pannenroosters
2-5. Middelgrote gasbranders
3. Snelle brander
4. Sudderbrander
6. Brander met drievoudige krans
7. Bedieningsknop voor de sudderbrander
8. Bedieningsknop voor de grote gasbrander
9. Bedieningsknop voor brander met drievoudige krans
10. Bedieningsknop voor de middelgrote gasbrander
II. Bedieningsknop voor de middelgrote gasbrander

Symbolen

Halve maan (gastoevoer - middelgroot)

Grote vlam en ster

Kleine vlam

Gaskraan gesloten

Maximale opening gaskraan ofwel grootste vlam stand en elektrische ontsteking

Minimale opening gaskraan, ofwel kleinste vlam stand

Werking van de gasbranders met elektrische ontsteking

Voor het ontsteken van één van de branders:

• Druk de corresponderende knop in en draai deze naar links, totdat de wijzer op het symbool van de grote vlam en het sterretje is gericht.
• Houd tegelijkertijd de knop ingedrukt, tegen het bedieningspaneel, totdat de brander ontsteekt.
• Laat de knop los.

Als de ontsteking mislukt, voer dan de bovenstaande handelingen nogmaals uit.

Opmerking:

- Indien specifieke omstandigheden van de gastoevoer het moeilijk maken om de gasbrander tot onsteking te laten komen, is het aan te raden om de handelingen te herhalen, maar nu terwijl de knop op de kleine vlam ingesteld is

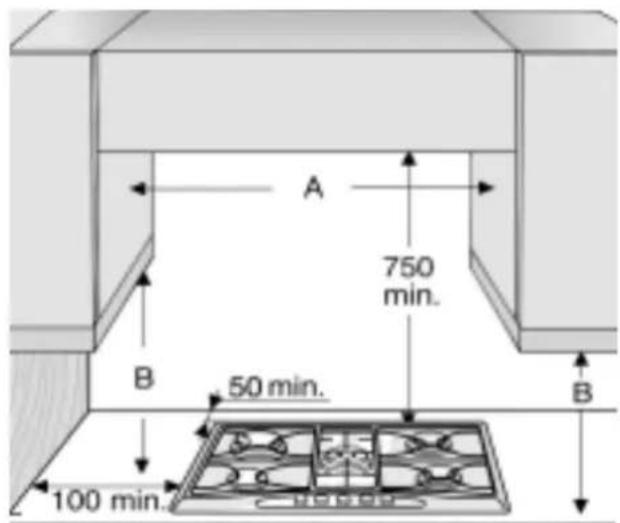

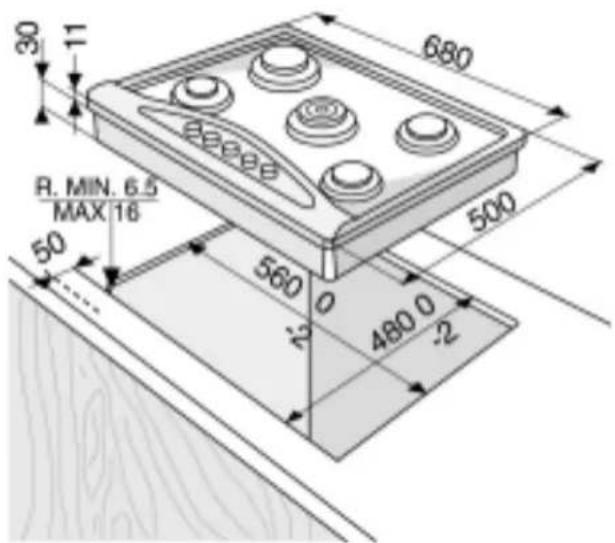

AFMETINGEN VAN KOOKPLAAT EN WERKBLAD (mm)

OPMERKINGEN: Als de afstand “A” tussen de muurkasten tussen de 600 mm en de 680 mm bedraagt, dan dient de hoogte “B” minimaal 520 mm te zijn. Als de afstand “A” tussen de muurkasten meer dan de breedte van de kookplaat bedraagt, dan dient de hoogte “B” minimaal 400 mm te zijn. Als er een wasemkap boven de kookplaat wordt geïnstalleerd, zie dan de bij de wasemkap geleverde instructies voor de juiste afstand.

TABEL - SPRUITSTUK CATEGORIE II2L3B/P

Soort gas dat gebruikt wordt	Type gasbrander	Type injector	Nominaal thermisch vermogen kW	Nominaal verbruik	Nominaal thermisch vermogen kW	Gasdruk (mbar)
						min.	nom. max.
AARDGAS(Methaan) G25	drievoudige kransgrotemiddelgrotekleine (sudder)	1321299978	3,303,001,651,00	314 l/h286 l/h157 l/h95 l/h	1,500,600,350,35	20 25	30
VLOEIBAARGAS(butaan) G30	drievoudige kransgrotemiddelgrotekleine (sudder)	92856550	3,303,001,651,00	240 g/h218 g/h120 g/h73 g/h	1,500,600,350,30	20 28-30	35
VLOEIBAARGAS(Propaan) G31	drievoudige kransgrotemiddelgrotekleine (sudder)	92856550	3,303,001,651,00	238 g/h214 g/h118 g/h71 g/h	1,500,600,350,30	25 37	45

Soort gas dat gebruikt wordt	Model apparaat Totaal	nominaal thermisch vermogen kW	Totaal nominaal verbruik	Benodigde lucht voor de verbranding m3/h
G25 25 mbar 5 gas	10,6	1009 l/h	9,52
G30 28-30 mbar	5 gas	10,6	771 g/h 30,94
G31 37 mbar 5 gas	10,6	757 g/h 23,80

NB Voor het vervangen van de spruitstukken verwijzen wij u naar de "GEBRUIKSAANWIJZING", deel "INSTALLATIE". Bij dit apparaat heeft de brander met drievoudige krans slechts één spruitstuk (D), derhalve hoeven de aanwijzingen van punt 6 niet te worden opgevolgd.
