AKS 389 nb - Fornuis IGNIS - Gratis gebruiksaanwijzing en handleiding

Producttype	Gasfornuis (gaskookplaat)
Merk	Ignis
Model	AKS 389 nb
Aantal branders	4 (1 grote, 2 middelgrote, 1 kleine)
Ontsteking	Elektrisch (ingebouwde ontsteking, druk op knop)
Geschikte gassoorten	Aardgas G25, vloeibaar gas G30 (butaan) en G31 (propaan)
Elektrische voeding	230V ~ 50 Hz
Max. vermogen grote brander	3,00 kW (G25/G30)
Max. vermogen middelgrote brander	1,65 kW (G25/G30)
Max. vermogen kleine brander	1,00 kW (G25/G30)
Totaal nominaal vermogen	7,3 kW (G25/G30) of 6,35 kW (G31)
Gasverbruik grote brander	332 l/h (G25) / 218 g/h (G30)
Gasverbruik middelgrote brander	183 l/h (G25) / 120 g/h (G30)
Gasverbruik kleine brander	111 l/h (G25) / 73 g/h (G30)
Spuitstukmaten (groot/middel/klein)	G25: 129/99/78; G30: 85/65/50; G31: 85/65/50
Pannenroosters	Afneembaar, niet omkeren of verschuiven om krassen te voorkomen
Reiniging en onderhoud	Reinigen met milde zeep en zachte doek; geen schuurmiddelen of agressieve reinigers
Aanbevolen pannen	Metalen pannen met vlakke bodem; geen gietijzer of terracotta

Veelgestelde vragen - AKS 389 nb IGNIS

Hoe steek ik een gasbrander aan?

Druk de corresponderende knop in en draai deze naar links naar de stand met de grote vlam en het sterretje. Houd de knop ingedrukt tot de brander ontsteekt. Laat daarna los. Als het niet lukt, herhaal de handeling.

Wat moet ik doen als de brander niet ontsteekt?

Controleer of de knop goed is ingedrukt en of de gasaanvoer open staat. Herhaal de ontstekingsprocedure. Als het blijft mislukken, probeer dan de knop in de stand kleine vlam te zetten en herhaal. Als het probleem aanhoudt, raadpleeg een vakman.

Kan ik de brander gebruiken met een klein vuur?

Ja, draai de knop naar de stand kleine vlam (halve maan). Dit is de minimale stand voor een lager vermogen.

Welke pannen zijn geschikt voor deze kookplaat?

Gebruik metalen pannen met een vlakke bodem. Vermijd gietijzer en terracotta, evenals vlamverdelers zoals sudderplaatjes. Gebruik geen twee branders voor één pan.

Hoe reinig ik de kookplaat en roosters?

Laat de kookplaat afkoelen. Verwijder de pannenroosters en reinig ze met warm water en milde zeep. Maak de kookplaat schoon met een zachte doek en een niet-schurend reinigingsmiddel. Gebruik geen schuurspons of agressieve chemicaliën.

Wat is de minimale afstand tot muurkasten of een wasemkap?

De afstand tot muurkasten aan weerszijden (afstand A) moet tussen 600 en 680 mm zijn, dan is minimale hoogte B 520 mm. Als A groter is dan de breedte van de kookplaat, dan is B minimaal 400 mm. Bij een wasemkap volg de instructies van de kap.

Kan ik het apparaat omschakelen van aardgas naar LPG?

Ja, het fornuis is geschikt voor zowel aardgas G25 als vloeibaar gas G30/G31. De omschakeling vereist vervanging van de spuitstukken en aanpassing van de gasdruk. Laat dit door een erkend installateur doen.

Wat betekenen de symbolen op de bedieningsknoppen?

De symbolen zijn: halve maan voor minimale stand, grote vlam voor maximale stand, en een ster voor ontsteking. De pijlen geven de richting aan om te openen/sluiten.

Waarom wordt het afgeraden om gietijzeren pannen te gebruiken?

Gietijzeren pannen kunnen krassen op de kookplaat veroorzaken en zijn niet aanbevolen. Ook terracotta en vlamverdelers worden afgeraden omdat ze de werking van de branders kunnen beïnvloeden.

Wat is het totale energieverbruik in kW?

Het totale nominaal thermisch vermogen is 7,3 kW bij aardgas G25 en vloeibaar gas G30, en 6,35 kW bij propaan G31. Het gasverbruik varieert per brander.

GEBRUIKSAANWIJZING AKS 389 nb IGNIS

1. Afneembare pannenroosters
2. Grote gasbrander
   3-4. Middelgrote gasbranders
3. Kleine gasbrander
4. Bedieningsknop voor de grote gasbrander
5. Bedieningsknop voor de middelgrote gasbrander
6. Bedieningsknop voor de middelgrote gasbrander
7. Bedieningsknop voor de kleine gasbrander

Symbolen

Halve maan

Grote vlam en ster

Kleine vlam

Gaskraan gesloten

Maximale opening/gastoevoer en elektrische ontsteking

Minimale opening, ofwel beperkte gastoevoer

Werking van de gasbranders met elektrische ontsteking

Voor het ontsteken van één van de gasbranders:

• Druk de corresponderende knop in en draai deze naar links op de stand van de grote vlam en het sterretje 📋⭐.
• Houd tegelijkertijd de knop tegen het bedieningspaneel gedrukt totdat de brander ontsteekt.
  • Laat de knop los.

Als de ontsteking is mislukt, dan de bovenstaande handelingen nogmaals uitvoeren.

Opmerking:

— indien specifieke omstandigheden van de gastoevoer het moeilijk maken om de gasbrander te ontsteken, is het aan te raden om de handelingen te herhalen met de knop op de stand van de kleine vlam 📋.

Belangrijk

Een verkeerd gebruik van de pannenroosters kan krassen op de kookplaat veroorzaken: Plaats de pannenroosters niet ondersteboven en schuif de roosters niet over de kookplaat.

Wij raden het volgende af:

— het gebruik van potten en pannen van gietijzer en terracotta
— het gebruik van vlamverdelers, zoals bijv. sudderplaatjes
— het gebruik van twee gasbranders voor één pan (bijv. een. vispan).

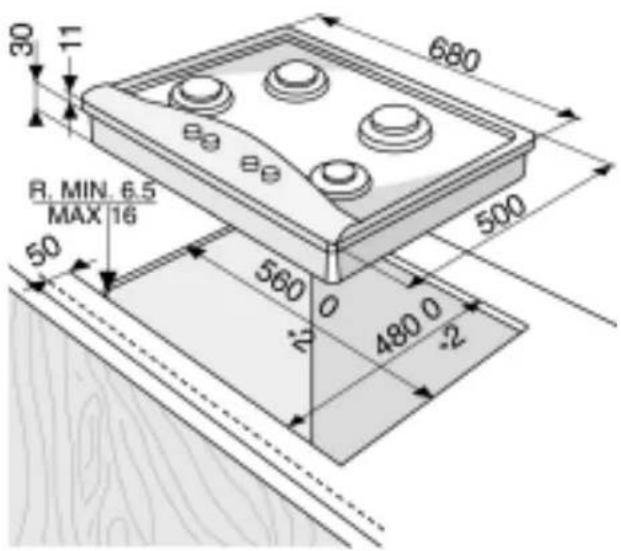

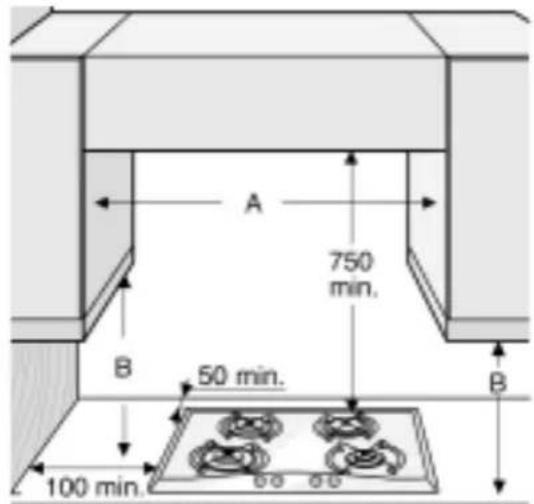

AFMETINGEN VAN KOOKPLAAT EN WERKBLAD (mm)

N.B.: als de afstand "A" tussen de muurkasten tussen de 600 mm en de 680 mm bedraagt, dient de hoogte "B" minimaal 520 mm te zijn. Als de afstand "A" tussen de muurkasten groter is dan de breedte van de kookplaat, moet de hoogte "B" minimaal 400 mm bedragen. als er een wasemkap boven de kookplaat wordt geïnstalleerd, zie dan de bij de wasemkap geleverde instructies voor de juiste afstand.

TABEL - SPUITSTUK CATEGORIE II2L3B/P

Soort gas dat gebruikt wordt	Type gasbrander	Type spruitstuk 100/mm	Nominaal thermisch vermogen kW	Nominaal verbruik	Verminderd thermisch vermogen kW	Gasdruk mbar
						min.	nom.	max.
AARDGAS (Methaan)G25	groot	129	3,00	332 l/h	0,60
	middelgroot	99	1,65	183 l/h	0,35	20	25	30
	klein	78	1,00	111 l/h	0,35
VLOEIBAAR GAS (Cilinder)G30	groot	85	3,00	218 g/h	0,60
	middelgroot	65	1,65	120 g/h	0,35	25	30	35
	klein	50	1,00	73 g/h	0,30
VLOEIBAAR GAS (Cilinder)G31	groot	85	2,62	187 g/h	0,60
	middelgroot	65	1,43	102 g/h	0,35	25	30	35
	klein	50	0,87	62 g/h	0,35

Soort gas dat gebruikt wordt	Model apparaat	Totaal nominaal thermisch vermogen Pcs-kW	Totaal nominaal verbruik	Benodigde lucht voor verbranding m^3/h
G25 25 mbar	4 branders	7,3	809 l/h	14,6
G30 30 mbar	4 branders	7,3	531 g/h	14,6
G31 30 mbar	4 branders	6,35	453 g/h	12,7

ELEKTRISCHE VOEDING: 230 V - 50 Hz
