OWC611RVS - Afzuigkap Atag - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap
Merk	Atag
Model	OWC611RVS
Kleur	Roestvrij staal (RVS)
Breedte	60 cm
Hoogte	Circa 15 cm (inbouw)
Diepte	Circa 30 cm
Gewicht	Ongeveer 12 kg
Voeding	220-240 V, 50 Hz
Vermogen	Maximaal 230 W
Maximale luchtafzuiging	600 m³/u
Aantal afzuigstanden	3
Geluidsniveau (max)	65 dB(A)
Verlichting	LED-lamp (geïntegreerd)
Vetfilter	Wasbaar aluminium filter
Koolstoffilter	Optioneel (recirculatie)
Afvoer	Ducted of recirculatie
Energieklasse	B (schatting)
Installatie	Inbouw of onder kast
Onderhoud	Vetfilters reinigen in vaatwasser; koolstoffilters vervangen
Veiligheid	Automatische uitschakeling na 30 minuten (optioneel)
Reserveonderdelen	LED-lamp, koolstoffilter, vetfilter
Garantie	2 jaar

Veelgestelde vragen - OWC611RVS Atag

Hoe vaak moet ik het vetfilter schoonmaken?

Het vetfilter moet elke 2 maanden of bij zichtbare vervuiling worden gereinigd. U kunt het in de vaatwasser plaatsen op maximaal 65°C.

Kan ik de afzuigkap ook in recirculatie gebruiken?

Ja, hiervoor moet u een koolstoffilter (optioneel) installeren. Dit filter absorbeert geuren en moet elke 6-12 maanden worden vervangen.

Hoe vervang ik de LED-verlichting?

De LED-lamp is ingebouwd en kan alleen worden vervangen door een erkende monteur. Neem contact op met de Atag-service voor ondersteuning.

Wat is de maximale afzuigcapaciteit?

Deze afzuigkap heeft een maximale afzuigcapaciteit van 600 m³/uur, ideaal voor keukens tot circa 30 m².

Hoe stel ik de timer in?

Houd de toets voor de afzuigstand 3 seconden ingedrukt tot de timer-indicator knippert. De kap schakelt na 30 minuten automatisch uit.

Is de afzuigkap geschikt voor een inductiekookplaat?

Ja, de afzuigkap is geschikt voor alle kookplaten, mits u de afvoer naar buiten plaatst of een koolstoffilter gebruikt.

Wat zijn de afmetingen van de inbouwopening?

De benodigde inbouwopening is ongeveer 58,5 cm breed en 27,5 cm diep. Zie de installatiehandleiding voor exacte maten.

Waarom maakt de afzuigkap veel lawaai?

Controleer of het vetfilter schoon is en of er geen verstopping in de afvoer zit. Bij recirculatie kan een vol koolstoffilter lawaai veroorzaken.

Hoe bedien ik de afzuigkap zonder afstandsbediening?

De afzuigkap wordt bediend via aanraaktoetsen aan de voorzijde. U kunt de stand, verlichting en timer regelen.

Waar vind ik het energielabel?

Het energielabel is te vinden op de verpakking of in de handleiding. Dit model heeft naar schatting een energieklasse B.

GEBRUIKSAANWIJZING OWC611RVS Atag

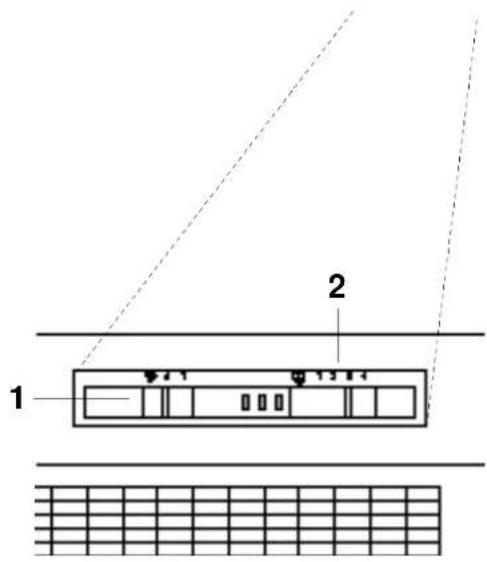

beschrijving

1 schakelaar voor de verlichting
2 aan/uit-capaciteitsregelaar

inhoudsopgave

| 2 waar vindt u Atag
| 3 introductie

4|5 voor uw veiligheid
4|5 verlichting
4|5 gebruik
6 | 7 houd het toestel mooi
6 | 7 storingen zelf verhelpen
8 | 9 afvoeren verpakking en toestel
8|9 wat garandeert Atag

inleiding

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijkheden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het onderhoud van het toestel. Verder vindt u milieutips en aanwijzingen om energie te besparen.
▶ Wanneer u de gebruiksaanwijzing voor de eerste keer leest, bent u wellicht geïnteresseerd in de hele tekst. Gebruikt u het als geheugensteuntje, dan geven de eerste twee kolommen waarschijnlijk voldoende informatie.
Bewaar de gebruiksaanwijzing en het installatievoorschrift. Een eventueel volgende gebruiker van dit toestel kan daar zijn voordeel mee doen.

Veel kookplezier!

Dit boekje is gedrukt op Recyclus, hoogwaardig kringlooppapier.

voor uw veiligheid

de verlichting

- Wanneer u het toestel voor de eerste maar gebruikt, controleer of de stekker in het stopcontact zit.

flamberen en frituren

luchttoevoer

reinigen

druk de linker schuif naar rechts

druk de linker schuif naar links

▶ Houd bij het frituren altijd een oogje in het zeil.
▶ Flamberen onder een afzuigkap is niet toegestaan.
▶ Als u het toestel voor de eerste keer gebruikt, controleer dan of de luchttoevoer voldoende is.
▶ Reinig het toestel regelmatig, zoals aangegeven in 'hoe blijft uw toestel mooi'.

▶ Stand "1"de verlichting is ingeschakeld.
▶ Stand "0" de verlichting is uitgeschakeld.

▶ Stand "1" t/m "4": de ventilator is ingeschakeld.
▶ De schakelaar heeft 4 standen. De toegepaste centrale motorunit kan met minder snelheden zijn uitgerust. Op de schakelaar zijn dan door uw installateur de standen doorverbonden.
In sommige situaties is het niet mogelijk de snelheid van de centrale motorunit met de schakelaar van de afzuigkap te regelen.
In de afvoeropening van de afzuigkap is een klep ingebouwd.

▶ Door de hoge vlammen kan brand ontstaan, ook bij uitgeschakelde ventilator.
Bij onvoldoende luchttoevoer in combinatie met gebruik van open vuur kunnen gevaarlijke situaties ontstaan.
Hiermee voorkomt u dat er een brandgevaarlijke situatie ontstaat.

De afzuigcapaciteit van de doorverbonden standen (bv. stand 3 en 4) kan in dit geval gelijk blijven.
▶ Bijvoorbeeld als de centrale motorunit wordt gebruikt voor meerdere wooneenheden.
▶ Met de draaiknop onderaan het toestel kunt u de klep verder openen of sluiten.

hoe blijft het toestel mooi

♦ Volg de instructies voor het reinigen van het filter en het toestel op om aan optimale brandveiligheidseisen te voldoen.

Maak de afzuigkap twee tot vier keer per jaar grondig schoon. Reinig dan niet alleen de vetfilters maar ook de binnenkant van het toestel. Het is met name van belangdat de klep die in de afvoeropening zit van tijd tot tijd schoongemaakt wordt. Gebruik hiervoor een afwasmiddel of allesreiniger.

▶ Het filter kunt u reinigen door deze enige tijd in een zeepoplossing te laten weken. Door het filter te kantelen kunt u deze uitnemen.

niet doen

- Gebruik nooit schurende schoonmaakmiddelen (zoals Vim, groene schuursponsjes of andere pannesponsjes) of polijstende schoonmaakmiddelen (zoals vloeibare schuurmiddelen en Jif).

▶ Gebruik nooit agressieve reinigingsmiddelen. Deze kunnen verkleuringen veroorzaken.

▶ Reinig het filter nooit in een vaatwasmachine. Het wordt dan zwart. Het verkleuren van het filter valt niet onder de garantie.

storingen zelf verhelpen

♦ Mocht het toestel niet naar wens functioneren, controleer dan eerst of u de storing zelf kunt verhelpen. Vaak is maar een kleinigheid de oorzaak van de storing.

verlichting brandt niet

afzuigkap maakt lawaai

oorzaak

▶ Lamp defect.

▶ Afvoer te lang of te veel bochten in het kanaal.

▶ Motor defect.

remedie

▶ Draai de kruiskopschroef aan de rechterkant van het afdekplaatje los. Trek het plaatje naar rechts weg. Vervang de lamp (max. 40 W). Let op: draai de schroef niet te vast.

▶ Verander het afvoerkanaal.

▶ Bel de Servicedienst.

atvoeren verpakking en toestel

De verpakking van het toestel is recycle-baar. Gebruikt zijn:

• karton
• poly-ethyleenfolie (PE)
• CFK-vrij polystyreen (PS-hard-schuim)
• polypropyleen banden om de doos

▶ Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

▶ De overheid kan u ook informatie verschaffen over het op verantwoorde wijze afvoeren van afgedankte huishoudelijke apparaten.

wat garandeert Atag

De onderstaande garantievoorwaarden zijn alleen geldig in landen met een Atag vestiging (zie pagina 2, "Waar vindt u Atag").

In de overige landen kan uw Atag-importeur of uw leverancier u informatie geven over de Atag Garantie en servicevoorwaarden.

♦ omvang van de garantie

Op dit apparaat geeft Atag u:

- 5 jaar onderdelengarantie

- 1 jaar gratis service

De garantie op Atag keukenapparatuur is alleen geldig indien het toestel voor huishoudelijk gebruik is geïnstalleerd en in gebruik is voor doeleinden waarvoor het is geconstrueerd.

- buiten de garantie vallen

transportschade

installatiefouten

gebruiksfouten

en verkeerd of onvoldoende onderhoud

gebruiksslijtage

of veroudering

◆ tot wie kunt u zich wenden

De garantieperiode gaat in op de datum van aflevering. Deze datum moet u op verzoek kunnen aantonen, blijvoorbeeld met een afleveringsbon of aankoopnota. Onderdelen die defect zijn geraakt door materiaal-, constructie-, of fabricagefouten, worden gedurende een periode van 5 jaar gratis geruild.

Tijdens het eerste jaar ontvangt u ook gratis service. Dat wil zeggen dat bij reparaties geen administratiekosten, voorrlijkosten en arbeidsloon in rekening worden gebracht. Bij het verzenden van gratis onderdelen worden gedurende het eerste jaar geen verzendkosten in rekening gebracht.

▶ Controleer uw nieuwe apparatuur voordat u deze in gebruik neemt.

▶ Neem kontakt op met uw leverancier als u beschadigingen aantreft.

▶ Defecten en schaden die het gevolg zijn van een installatiefout vallen buiten de garantie.

Bijvoorbeeld onvoldoende ventilatie van het toestel of een foutieve elektrische aansluiting. Ook gebreken die ontstaan omdat er wijzigingen aan de apparatuur zijn aangebracht, zijn van garantie uitgesloten.

Dit geldt bijvoorbeeld voor glasbreuk en emailleschaden welke ontstaan door stoten of vallen van voorwerpen op of tegen de apparatuur.

▶ Door onvoldoende of verkeerd onderhoud kunnen verkleuringen aan oppervlakten ontstaan en rubbers en kunststoffen snel verouderen. Ook dit valt niet onder de garantie.

▶ Voorbeelden hiervan zijn defect geraakte lampen, verkleuringen van kunststof of gelakte delen en krassen op de apparatuur.

In de landen waar Atag een vertegenwoordiging heeft, kunt u zich tot deze wenden als u een beroep wilt doen op de Atag Servicedienst.

In de overige landen neemt u contact op met uw leverancier.
