Type product	Afzuigkap
Merk	Atag
Model	VWC6A
Breedte	60 cm
Diepte	50 cm
Hoogte (min - max)	65 - 105 cm
Gewicht	12 kg
Vermogen motor	220 W
Afzuigcapaciteit (max)	650 m³/u
Geluidsniveau (max)	65 dB(A)
Aantal standen	4 + intensief
Verlichting	LED (2x 3W)
Energielabel	A+
Filtertype	Metalen vetfilter
Koolstoffilter (optioneel)	Ja, vervangbaar
Bediening	Drukknoppen
Montage	Inbouw / wandmontage
Materiaal	Roestvrij staal / glas
Afvoerdiameter	150 mm
Stroomvoorziening	220-240 V ~ 50 Hz
Type aansluiting	Schuko (CEE 7/4)
Stroomverbruik (stand-by)	< 0,5 W

Veelgestelde vragen - VWC6A Atag

Hoe reinig ik het vetfilter van mijn Atag VWC6A afzuigkap?

Het metalen vetfilter kan worden gereinigd in de vaatwasser of met de hand met warm water en afwasmiddel. Plaats het filter terug nadat het volledig is opgedroogd.

Moet ik een koolstoffilter gebruiken?

Alleen als de afzuigkap wordt gebruikt in recirculatiemodus (zonder afvoer naar buiten). Het koolstoffilter is optioneel en moet periodiek worden vervangen.

Wat is de maximale hoogte voor installatie boven een kookplaat?

De aanbevolen afstand is minimaal 65 cm (elektrisch) of 75 cm (gas) van de kookplaat tot de onderkant van de afzuigkap.

Hoe vervang ik de LED-verlichting?

De LED-lampen zijn ingebouwd en moeten worden vervangen door een gekwalificeerde monteur. Neem contact op met de Atag-service.

Kan ik de afzuigkap ook in recirculatiemodus gebruiken?

Ja, de Atag VWC6A kan worden gebruikt zonder luchtafvoer naar buiten. Hiervoor moet een koolstoffilter worden geïnstalleerd.

Wat is de afzuigcapaciteit?

De maximale afzuigcapaciteit is 650 m³/u, voldoende voor een gemiddelde keuken.

Hoe vaak moet ik het vetfilter schoonmaken?

Voor optimale prestaties het vetfilter elke 2-3 maanden reinigen, of vaker bij intensief gebruik.

Wat is het geluidsniveau in de hoogste stand?

Het geluidsniveau in de hoogste stand is 65 dB(A), vergelijkbaar met een normaal gesprek.

Heeft de afzuigkap een intensieve stand?

Ja, de Atag VWC6A beschikt over een intensieve stand voor het snel verwijderen van kookluchtjes. Deze stand schakelt na 10 minuten automatisch uit.

Wat zijn de afmetingen van de afzuigkap?

De breedte is 60 cm, diepte 50 cm en de hoogte is instelbaar van 65 tot 105 cm.

GEBRUIKSAANWIJZING VWC6A Atag

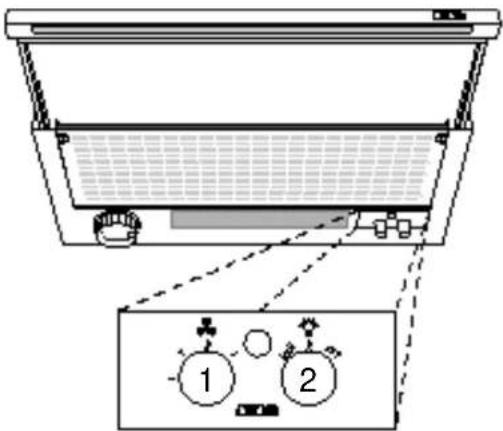

1 aan/uit - capaciteitsregelaar
2 verlichting

inhoudsopgave

| 2 waar vindt u Atag
| 3 introductie

4|5 voor uw veiligheid
4|5 verlichting
4|5 gebruik
6 | 7 houd het toestel mooi
6 | 7 storingen zelf verhelpen
8 | 9 afvoeren verpakking en toestel
8|9 wat garandeert Atag

inleiding

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijkheden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het onderhoud van het toestel. Verder vindt u milieutips en aanwijzingen om energie te besparen.
▶ Wanneer u de gebruiksaanwijzing voor de eerste keer leest, bent u wellicht geïnteresseerd in de hele tekst. Gebruikt u het als geheugensteuntje, dan geven de eerste twee kolommen waarschijnlijk voldoende informatie.
▶ Bewaar de gebruiksaanwijzing en het installatievoorschrift. Een eventueel volgende gebruiker van dit toestel kan daar zijn voordeel mee doen.

Veel kookplezier!

Dit boekje is gedrukt op Recyclus, hoogwaardig kringlooppapier.

voor uw veiligheid

flamberen en frituren

luchttoevoer

reinigen

de verlichting

◆ Wanneer u het toestel voor de eerste maal gebruikt, controleer of de stekker in het stopcontact zit.

schakel de verlichting in

▶ Houd bij het frituren altijd een oogje in het zeil.
Flamberen onder een afzuigkap is niet toegestaan.
Als u het toestel voor de eerste keer gebruikt, controleer dan of de luchttoevoer voldoende is.
▶ Reinig het toestel regelmatig, zoals aangegeven in 'hoe blijft uw toestel mooi'.

▶ Met de rechter knop regelt u de verlichting.

▶ Door de hoge vlammen kan brand ontstaan, ook bij uitgeschakelde ventilator.
▶ Bij onvoldoende luchttoevoer in combinatie met gebruik van open vuur kunnen gevaarlijke situaties ontstaan.
▶ Hiermee voorkomt u dat er een brandgevaarlijke situatie ontstaat.

▶ Man; de lamp wordt direct door de knop uitgeschakeld.

Aut; de lamp gaat branden zodra u het vangscherm uittrekt.

0; de verlichting is uitgeschakeld.

het gebruik

- Dit toestel is aangesloten op een centraal afzuigsysteem. Afhankelijk van de wijze van aansluiten is het mogelijk dat u met de schakelaars van dit toestel - alleen de verlichting kunt bedienen; - de verlichting en de ventilator kunt bedienen.

zet de afzuigkap aan

regel de afzuigcapaciteit

het openen of sluiten van de klep

▶ Stand "1" t/m "4"; de ventilator is ingeschakeld.
De schakelaar heeft 4 standen. De toegepaste centrale motorunit kan met minder snelheden zijn uitgerust. Op de schakelaar zijn dan door uw installateur de standen doorverbonden.
In sommige situaties is het niet mogelijk de snelheid van de centrale motorunit met de schakelaar van de afzuigkap te regelen.
In de afvoeropening van de afzuigkap is een klep ingebouwd.

▶ De afzuigcapaciteit van de doorverbonden standen (bv. stand 3 en 4) kan in dit geval gelijk blijven.
▶ Bijvoorbeeld als de centrale motorunit wordt gebruikt voor meerdere wooneenheden.
▶ Met de draaiknop onderaan het toestel kunt u de klep verder openen of sluiten.

hoe blijft het toestel mooi

6

♦ Volg de instructies voor het reinigen van het filter en het toestel op om aan optimale brandveiligheidseisen te voldoen.

afzuigkap

filters Schuif aan weerszijde de vergrendeling naar binnen en neem het filterraam naar beneden weg.

wel doen

Maak de afzuigkap twee tot vier keer per jaar grondig schoon. Reinig dan niet alleen de vetfilters maar ook de binnenkant van het toestel. Het is met name van belangdat de klep die in de afvoeropening zit van tijd tot tijd schoongemaakt wordt. Gebruik hiervoor een afwasmiddel of allesreiniger.

▶ Het filter kunt u reinigen door deze enige tijd in een zeepoplossing te laten weken.

niet doen

- Gebruik nooit schurende schoonmaakmiddelen (zoals Vim, groene schuursponsjes of andere pannesponsjes) of polijstende schoonmaakmiddelen (zoals vloeibare schuurmiddelen en Jif).

▶ Gebruik nooit agressieve reinigingsmiddelen. Deze kunnen verkleuringen veroorzaken.

▶ Reinig het filter nooit in een vaatwasmachine. Het wordt dan zwart. Het verkleuren van het filter valt niet onder de garantie.

storingen zelf verhelpen

◆ Mocht het toestel niet naar wens functioneren, controleer dan eerst of u de storing zelf kunt verhelpen. Vaak is maar een kleinigheid de oorzaak van de storing.

verlichting brandt niet

afzuigkap maakt lawaal

oorzaak

▶ Lamp defect.

▶ Afvoer te lang of te veel bochten in het kanaal.

▶ Motor defect.

remedie

Draai de kruiskopschroef aan de rechterkant van het afdekplaatje los. Trek het plaatje naar rechts weg. Vervang de lamp (max. 40 W). Let op: draai de schroef niet te vast.

▶ Verander het afvoerkanaal.

▶ Bel de Servicedienst.

atvoeren verpakking en toestel

De verpakking van het toestel is recycle-baar. Gebruikt zijn:

• karton
• poly-ethyleenfolie (PE)
• CFK-vrij polystyreen (PS-hard-schuim)
• polypropyleen banden om de doos

▶ Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

▶ De overheid kan u ook informatie verschaffen over het op verantwoorde wijze afvoeren van afgedankte huishoudelijke apparaten.

wat garandeert Atag

De onderstaande garantievoorwaarden zijn alleen geldig in landen met een Atag vestiging (zie pagina 2, "Waar vindt u Atag").

In de overige landen kan uw Atag—importeur of uw leverancier u informatie geven over de Atag Garantie en servicevoorwaarden.

◆ omvang van de garantie

Op dit apparaat geeft Atag u:

- 5 jaar onderdelengarantie

- 1 jaar gratis service

De garantie op Atag keukenapparatuur is alleen geldig indien het toestel voor huishoudelijk gebruik is gelinstalleerd en in gebruik is voor doeleinden waarvoor het is geconstrueerd.

De garantieperiode gaat in op de datum van aflevering. Deze datum moet u op verzoek kunnen aantonen, blijvoorbeeld met een afleveringsbon of aankoopnota. Onderdelen die defect zijn geraakt door materiaal-, constructie-, of fabricagefouten, worden gedurende een periode van 5 jaar gratis geruild.

Tijdens het eerste jaar ontvangt u ook gratis service. Dat wil zeggen dat bij reparaties geen administratiekosten, voorrijkosten en arbeldsloon in rekening worden gebracht. Bij het verzenden van gratis onderdelen worden geduren de het eerste jaar geen verzendkosten in rekening gebracht.

◆ buiten de garantie vallen

transportschade

installatiefouten

▶ Controleer uw nieuwe apparatuur voordat u deze in gebruik neemt.

▶ Neem kontakt op met uw leverancier als u beschadigingen aantreft.

▶ Defecten en schaden die het gevolg zijn van een installatiefout vallen buiten de garantie.

Bijvoorbeeld onvoldoende ventilatie van het toestel of een foutieve elektrische aansluiting. Ook gebreken die ontstaan omdat er wilziglingen aan de apparatuur zijn aangebracht, zijn van garantie uitgesloten.

gebruiksfouten

en verkeerd of onvoldoende onderhoud

Dit geldt bijvoorbeeld voor glasbreuk en emailleschaden welke ontstaan door stoten of vallen van voorwerpen op of tegen de apparatuur.

▶ Door onvoldoende of verkeerd onderhoud kunnen verkleuringen aan oppervlakten ontstaan en rubbers en kunststoffen snel verouderen. Ook dit valt niet onder de garantie.

gebruiksslijtage

of veroudering

▶ Voorbeelden hiervan zijn defect geraakte lampen, verkleuringen van kunststof of gelakte delen en krassen op de apparatuur.

◆ tot wie kunt u zich wenden

In de landen waar Atag een vertegenwoordiging heeft, kunt u zich tot deze wenden als u een beroep wilt doen op de Atag Servicedienst.

In de overige landen neemt u contact op met uw leverancier.
