Type product	Afzuigkap
Merk	Zanussi
Model	ZHT 600
Breedte	60 cm
Diepte	50 cm
Hoogte	15 cm
Gewicht	10 kg
Voeding	230 V, 50 Hz
Motorvermogen	150 W
Afzuigcapaciteit	600 m³/h
Geluidsniveau	55 dB
Aantal snelheden	3
Soort bediening	Drukknoppen
Verlichting	2 x 40 W gloeilamp
Materiaal	Roestvrij staal
Vetfilter	Aluminium, afwasbaar
Koolstoffilter	Optioneel (niet inbegrepen)
Afvoer	Naar buiten of recirculatie
Montage	Inbouw of wandmontage
Energieklasse	B
Jaarlijks energieverbruik	55 kWh
Geluidsemissieklasse	C
Garantie	2 jaar
CE-markering	Ja

Veelgestelde vragen - ZHT 600 ZANUSSI

Hoe installeer ik de Zanussi ZHT 600 afzuigkap?

Volg de meegeleverde handleiding. Monteer de kap aan de muur of in de kast, sluit aan op de afvoer of plaats een koolstoffilter voor recirculatie. Zorg voor een correcte elektrische aansluiting.

Hoe vaak moet ik het vetfilter reinigen?

Reinig het aluminium vetfilter elke 2-3 maanden in de vaatwasser of met warm water en zeep. Vervang het bij beschadiging.

Kan ik de afzuigkap gebruiken zonder koolstoffilter?

Ja, maar alleen als u de kap op afvoer naar buiten aansluit. Bij recirculatie is een koolstoffilter verplicht om geuren te filteren.

Welke lampen gebruikt de ZHT 600?

De kap gebruikt 2 gloeilampen van 40 W (type E14). U kunt vervangen door LED-lampen met dezelfde fitting.

Wat is de afzuigcapaciteit van dit model?

De maximale afzuigcapaciteit is 600 m³/h, geschikt voor keukens tot ongeveer 20 m².

Hoe stel ik de snelheid in?

Gebruik de drukknoppen op de voorzijde. Er zijn 3 snelheden: laag voor normaal koken, hoog voor intensief gebruik.

Waar vind ik het serienummer?

Het serienummer staat op het typeplaatje aan de binnenkant van de kap, zichtbaar na verwijdering van het vetfilter.

Kan ik de afzuigkap in recirculatiemodus gebruiken?

Ja, u hebt een koolstoffilter nodig (optioneel). Plaats deze volgens de handleiding en zorg dat de afvoeropening wordt afgesloten.

De afzuigkap maakt veel lawaai. Wat kan ik doen?

Controleer of het vetfilter schoon is en goed is geplaatst. Bij recirculatie kan een verstopt koolstoffilter lawaai veroorzaken. Controleer ook de installatie.

Hoe onderhoud ik de roestvrijstalen behuizing?

Reinig met een zachte doek en mild reinigingsmiddel. Gebruik geen schurende middelen of staalwol om krassen te voorkomen.

GEBRUIKSAANWIJZING ZHT 600 ZANUSSI

Gebruiksaanwijzing INHOUDSOPGAVE

ALGEMEEN - VEILIGHEIDSMAATREGELEN 19

INSTALLATIE 20

GEBRUIK - ONDERHOUD 21

ALGEMEEN - VEILIGHEIDSMAATREGELEN

ALGEMEEN

Deze wasemkap moet tegen de muur geïnstalleerd worden, boven een kookplaat die tegen de wand werd geplaatst.

Ze kan gebruikt worden in afzuigversie (met uitlaat naar buiten), ofwel in filterversie (met interne recycling). U bekomt de beste prestaties in afzuigversie: niettemin kan het tijdens de winterperiode geschikt zijn om de wasemkap in filterversie te gebruiken om zo warmteverlies te vermijden.

Wij raden U ten stelligste aan om de installatie te laten uitvoeren door gespecialiseerd personeel, die alle voorschriften van de bevoegde autoriteiten respecteert wat betreft de uitlaat van de te evacueren lucht.

De fabrikant aanvaardt geenenkele aansprakelijkheid voor schade die voortkomt uit een onjuiste of niet overeenkomstig de regels der kunst uitgevoerde installatie.

1 - ADVIEZEN VOOR UW VEILIGHEID

1.1 - Sluit de wasemkap niet aan op afvoerpijpen van rook die geproduceerd werd door verbranding (verwarmingsketels, open haard, enz...).
1.2 - Controleer of de netspanning overeenkomt met de spanning die aangegeven is op het plaatje aan de binnenkant van de wasemkap.
1.3 - Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van minstens 3 mm.
1.4 - Bij gebruik van een wasemkap zonder aarding, moet U zeker zijn dat het elektriciteitsnetwerk in uw woning een correcte functionering garandeert.
1.5 - De wasemkappen in klasse II zijn voorzien van een dubbele isolatie; ze moeten niet verbonden worden aan een stopcontact met aarding, maar moeten verbonden worden aan een eenvoudig tweepolig stopcontact.
1.6 - De minimale veiligheidsafstand tussen de kookplaat en de wasemkap bedraagt 65 cm.
1.7 - Kook onder de wasemkap niet met hoog brandende vlammen.
1.8 - Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.
1.9 - Alvorens de wasemkap schoon te maken of onderhoudswerken uit te voeren, moet het toestel uitgeschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar uit te schakelen.
1.10- Als er in de kamer tegelijkertijd zowel de wasemkap wordt gebruikt als apparaten die niet op elektriciteit werken (bijvoorbeeld gasapparaten), moet ervoor gezorgd worden dat de kamer voldoende geventileerd wordt. U bekomt een optimaal gebruik zonder risico's wanneer de lage luchtdruk in de kamer niet hoger is dan 0,04 mBar; op deze manier vermijdt U dat de uitlaat van de gasapparaten terug de kamer binnenkomt.
1.11- Het toestel moet zo geplaatst worden dat het stopcontact altijd toegankelijk is.
1.12- Als de voedingskabel van het toestel beschadigd is, moet deze vervangen worden door een speciale kabel of een geheel dat beschikbaar is bij de fabrikant of de technische klantendienst.

2 - AANWIJZINGEN VOOR DE INSTALLATIE

2.1 - Openen en verwijderen van het rooster

Om het rooster te openen schruift u de twee schruifjes, links en rechts, naar de richting van het midden van de kap. Het rooster kan nu om-laag geklapt worden en blijft op de achterstiften hangen. Om het rooster geheel te verwijderen schuift u de rechterkant iets naar u toe waardoor de stift uit de sleuf vrijkomt.

2.2 - Montage onder een keukenkastje

Er zij twee mogelijkheden:

a - Door middel van de bijgeleverde schroeven 3,5 x 16 mm vanuit het keukenkastje; dan moet u eerst door middel van de boormal gaatjes in de bodem van het kastje boren.
b - Door middel van niet bijgeleverde korte houtschroeven vanuit de kap; kan moet u eerst het rooster verwijderen, de kap op z'n plaats houden en de slobgaten onder op de bodem van het kastje aftekenen. Vervolgens draait u de schroeven in de bodem en schuift u de kap, door middel van de slob-gaten, over de schroeven.

Schroeven nu aantrekken.

2.3 - Montage aan de wand

Er zijn twee mogelijkheden:

a - Direkte montage tegen de wand, door middel van de slobgaten in de achterkant van de kap.

Door middel van de boormal of aftekenen vanuit de kap, boort u twee gaten van tenminste 8 mm in de wand. Dan plaatst u de bij de gebruikte boormaat behorende pluggen en draait u schroeven tot op 5 mm in de pluggen.

Vervolgens hangt u de kap, door middel van de slobgaten over de schroefkoppen en trekt de schroeven aan.

b - Montage door middel van ophangbeugels. Dit setje is als accessoire apart leverbaar. Zie de daarbij geleverde instrukties.

2.4 - Keuze afzuigen of cirkuleren

a - Afzuigen:

Afhankelijk van het model is de kap uitgerust met een 100 mm ∅ of 120 mm ∅ flens voor de aansluiting van een slang of buis. De opening welke niet benut wordt moet met het meege-leverde deksel afgesloten worden.

Voor de plaatsbepaling van het doorvoergat in de wand (achter-afvoer) of in het keukenkastje (boven-afvoer) gebruikt u de boormal.

De schuifhendel in het ventilatorhuis schuift u naar links, dat is de positie «afzuigen». U gebruikt geen koolstofffilter.

b - Cirkuleren:

Een eventueel aangesloten afvoerslang- of buis behoeft niet verwijderd of afgesloten te worden. De afsluiting naar buiten gebeurt inwendig zodra u de schruifhendel in het ventilatorhuis naar rechts schuift, dat is de positie «cirkuleren».

Ten behoeve van de geurverwijdering plaatst u een, als accessoire leverbaar, koolstofffilter op het ventilatorhuis. Afhankelijk van het model wordt het koolstofffilter levestigd door middel van een bajonetbevestiging (draaiende bewe-ging) of door middel van een centrale schroef.

2.5 - Elektrische aansluiting en controle van de werking

1 - De waarschuwingen onder 2.2, 2.3, 2.4 en 2.5 en paragraaf 2 betreffende de veiligheid moeten nauwgezet in acht worden genomen.
2 - Wanneer de elektrische aansluiting eenmaal is uitgevoerd, moet worden nagegaan of de verlichting, de aanschakeling van de motor en het veranderen van de snelheid correct functioneren.

3 - HET GEBRUIK

3.1 - De bedieningsschakelaars op het bedieningspa-neel wijzen de weg vanzelf. Afhankelijk van het model is uw wasemkap uitgevoerd met twee of meer snelheden. Wij adviseren u om tijdens het koken de hoogste snelheid te kiezen. Indien u de kap «cirkulerend» gebruikt, advi-seren wij u om na het koken de kap nog circa een half uur op een lagere of laagste snelheid in werking te laten. De verlichting kunt u onafhankelijk van het in werding zijn van de kap in- of uitschakelen.

3.2 - Leest u nog even de punten 1.2, 1.5, 1.6 en 1.7.

4 - ONDERHOUD

Korrekt onderhoud bevordert de goede werking van de kap en is voor de veiligheid op langere termijn belangrijk.

4.1 - Het filter

Het vetfilter bevindt zich, door veerstrippen vastgehouden, aan de binnenkant van het rooster.

Omwille van brandveiligheid en goed werkings-rendement is het beslist noodzakelijk dat het vetfilter gewassen of vervangen wordt.

Wij wijzen er op dat zich ophopend vet in brand kan vliegen.

In principe zijn er drie soorten vetfilters.

Afhankelijk van het model is uw wasemkap met één daarvan uitgerust.

De andere soort is als accessoire leverbaar.

a- Een dun, cirka 1 mm, vetfilter van kunststofvezel mag niet gewassen worden, maar moet u min-stens iedere twee maanden vervangen. Soms zijn deze filters voorzien "verzadigings-indikatoren"; dat kunnen strepen of stippen zijn die verkleuren zodra het filter vol raakt.

b- Een dik, cirka 10 mm, vetfilter van kunststof-vezel mag, in lauwwarm water en wat wasmid-del, 5 tot 6 keer gewassen worden.

Doet u dat in ieder geval minstens elke twee maanden. Op natuurlijke wijze laten drogen vóór u het in het rooster terugplaatst. Niet in de droogstrom-mel of over een radiator drogen. Een metaal-vetfilter kunt u iedere maand rei-nigen met warm water en een huishoudschoon-maakmiddel of afwasmiddel. Reinigen in de afwasmachine is geen bezwaar. Goed laten drogen vóór u het in het rooster te-rugplaatst.

4.2 - Reiniging Van De zelfdragende Metalen Vetfilters

• De filters moeten eens in de 2 maanden of, bij bijzonder intensief gebruik, vaker gereinigd worden, en kunnen ook in de vaatwasmachine worden gewassen.
• Verwijder de filters één voor één door ze naar de achterkant van de groep te duwen en ze tegelijkertijd omlaag te trekken.
• Was de filters en vermijd hierbij ze te buigen, en laat ze drogen alvorens ze terug te plaatsen.
• Plaats de vetfilters terug en let er hierbij op dat de handgreep zichtbaar blijft.

4.3 - Het koolstofffilter

Het koolstofffilter, wat u gebruikt indien u de kap "cirkulerend" laat werken, dient om geuren te absorberen. Ook dit filter raakt op een gegeven moment verzadigd met stoffen die zowel uit het voedsel als uit verbrandingsresten (gas) afkomstig zijn. Door chemische reakties met het koolstof kunnen, bij verzadiging, gevaarlijke stoffen in het filter onstaan die zich in het vertrek kunnen verspreiden. Wij adviseren u dan ook dit filter, afhankelijk van hoe vaak u de kap gebruikt, 2 tot 4 keer per jaar te vervangen. Bovendien werkt een vers filter uiteraard veel beter dan een verzadigd filter.

4.4 - De verlichting

Afhankelijk van het model is uw wasemkap met één of twee verlichtingslampjes uitgerust.

Neem, vóór een lampje vervangt, even de steker uit het stopkontakt. Het vervangende lampje mag niet groter in vermogen (watt) zijn dan op het typeplaatje (achterin de kap) staat aangegeven.

4.5 - Schoonmaken

De buitenkant van de kap kunt u, naar behoefte, schoonmaken met lauwwarm water en een huishoudschoonmaakmiddel wat niet krast.

Neem, zeker als u ook de binnenkant gaat schoonmaken, eerst de steker uit het stopkon-takt.

Gebruik geen drijfnatte, maar een vochtige doek.

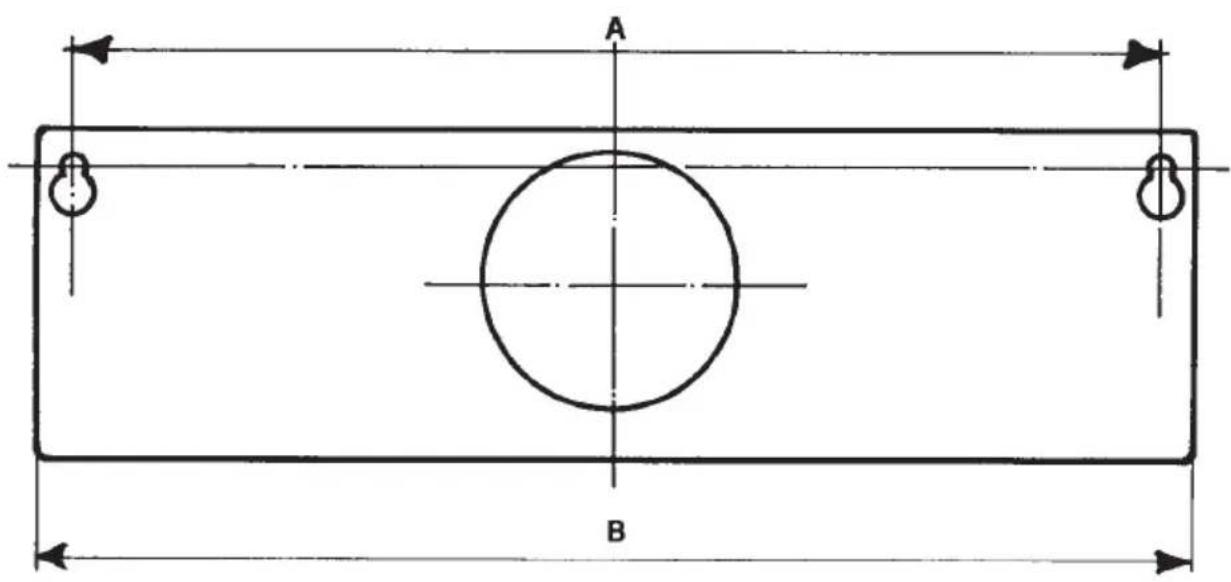

B mm.	500	550	600	700	800	900	1000	1200
A mm.	468	518	568	668	768	868	968	1168

Het symbol 📄 op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.
