Producttype	Afzuigkap
Merk	Zanussi
Model	ZHP 622
Installatietype	Half-ingebouwd (onder keukenkastje)
Werking	Afvoerend of recirculerend
Afvoerdiameter	120 mm
Snelheidsstanden	2 (laag en hoog)
Verlichting	1 of 2 x 40 W gloeilampen
Vetfilter	Metalen, wasbaar (in vaatwasser)
Reiniging vetfilter	Elke 2 maanden
Synthetisch filter	Vervangbaar, niet wasbaar, elke 2 maanden vervangen
Koolstoffilter	Vervangbaar elke 4 maanden (bij recirculatie)
Minimale afstand tot kookplaat	65 cm
Elektrische aansluiting	230 V ~ 50 Hz, geaarde stopcontact
Bediening	Schakelaar voor snelheid aan binnenzijde; microschakelaar bij uittrekken slede
Veiligheid	Tweepolige schakelaar met min. 3 mm contactopening aanbevolen
Montage	Bevestiging aan kastje, met opvulstuk voor muur

Veelgestelde vragen - ZHP 622 ZANUSSI

Hoe installeer ik de Zanussi ZHP 622 afzuigkap?

De afzuigkap wordt half-ingebouwd in een keukenkastje. Gebruik de boormal om een opening te maken, plaats de kap en bevestig deze met schroeven. Monteer het opvulstuk aan de achterkant voor een strakke aansluiting op de muur. Sluit de afvoer aan met een 120 mm pijp (afvoerend) of monteer een koolstoffilter (recirculerend).

Hoe schakel ik de afzuigkap in?

Trek de uittrekbare slede naar beneden tot u een klik hoort. De kap start automatisch op de laatst gekozen stand. Gebruik de schakelaar binnenin om de snelheid te kiezen: stand 1 voor stil, stand 2 voor hoog vermogen.

Hoe reinig ik het vetfilter?

Het metalen vetfilter moet elke 2 maanden worden gereinigd. U kunt het in de vaatwasser wassen of met een normaal huishoudelijk schoonmaakmiddel. Om het filter te demonteren, opent u het uittrekbare scherm, verwijdert u het afzuigrooster door de metalen haakpunten naar binnen te duwen en trekt u het rooster naar beneden. Verwijder vervolgens de filterhouders.

Hoe vervang ik het koolstoffilter?

Het koolstoffilter moet elke 4 maanden worden vervangen bij gebruik in recirculatiemodus. Open het uittrekbare scherm, verwijder het afzuigrooster (zie handleiding), draai de klemschroeven los en vervang het filter door een nieuw exemplaar. Sluit daarna het rooster.

Wat moet ik doen als de verlichting niet werkt?

Controleer eerst of de lampen goed zijn vastgeschroefd. Vervang defecte lampen door nieuwe met hetzelfde voltage en vermogen (40 W). De verlichting is bereikbaar na het verwijderen van de lampenafdekking.

Kan de afzuigkap ook als recirculatiekap worden gebruikt?

Ja, de ZHP 622 kan zowel afvoerend als recirculerend worden geïnstalleerd. Voor recirculatie moet u een koolstoffilter monteren en de afvoerpijp aansluiten op een opening bovenin het kastje, zodat de gefilterde lucht terug de ruimte in stroomt.

Wat is de minimale afstand tussen kookplaat en afzuigkap?

De minimale veiligheidsafstand tussen de kookplaat en de onderkant van de afzuigkap is 65 cm.

Hoe vaak moet ik het synthetisch filter vervangen?

Het synthetisch vetfilter is niet wasbaar en moet elke 2 maanden worden vervangen. Let op de verzadigingsindicator: als er rood-paarse stipjes over het hele filter zichtbaar zijn, moet het direct worden vervangen.

Waarom moet ik het vetfilter regelmatig reinigen?

Een schoon vetfilter zorgt voor een optimale afzuigprestatie en verlengt de levensduur van de motor. Bovendien wordt brandgevaar door vetophoping voorkomen. Reinig het filter daarom elke 2 maanden.

Wat doe ik als de afzuigkap niet goed zuigt?

Controleer of het vetfilter niet verstopt is en of de afvoerpijp vrij is. Bij recirculatie moet het koolstoffilter mogelijk worden vervangen. Zorg ook dat de uittrekbare slede volledig is geopend en dat de kap op de hoogste stand staat (stand 2).

GEBRUIKSAANWIJZING ZHP 622 ZANUSSI

Veiligheidsmaatregelen 21

Installatie in het kastje 21

Montage van het opvulstuk 21

Elektrische aansluiting en controle van de werking 22

Veiligheidsmaatregelen 23

Deze wasemkap is bestemd voor wandbevestiging onder keukenmeubeltjes boven kookplaten. Ze kan zowel in de afvoer uitvoering als recirculatiekap geïnstalleerd worden. Het is bovendien van uiterlijk belang dat de installatie van de wasemkap door een vakman uitgevoerd wordt. De fabrikant wijst iedere verantwoordelijkheid voor schade, die te wijten is aan een niet juiste of niet volgens de regels uitgevoerde installatie, af.

2 - VEILIGHEIDSMAATREGELEN

2.1 - Sluit de inbouwgroep niet aan voor verbrandings bestemde afvoerkanalen aan (CVC, schouwen, enz.).
2.2 - Verzeker er U van dat de netsapning met de in de inbouwgroep aangegeven spanning overeenstemt.
2.3 - De inbouwgroep met een tweepolige schakelaar voorzien van min. 3 mm contactopeningen, aan het elektriciteitsnet verbinden.
2.4 - Vergewis er U van dat het elektriciteitsnet in huis een juiste aarding heeft.
2.5 - De minimum veiligheidsafstand tussen kookplaat en inbouwgroep is 65 cm.
2.6 - Flambeer niet onder de inbouwgroep.
2.7 - Gedurende hun gebruik, frituurpannen in het oog houden: oververhitte olie is ontvlambaar.
2.8 - Haal de stekker uit het stopkontakt of schakel de hoofdschakelaar uit alvorens eender welke reinings- of onderhoudswerkzaamheid uit te voeren.
2.9 - Indien in hetzelfde vertrek hetzij een inbouwwasemkap alsook een niet elektrisch aangedreven apparaat (zoals b.v. gasapparaten) geinstalleerd zijn, is het noodzakelijk een aangepaste verluchting van het vertrek te voorzien. Om geen gevaar te lopen, mag de ruimtelijke depressie 0,04 mbaar niet overschrijden. Op deze wijze voorkomt U een terugkeer van uitlaatgassen.

3 - INSTALLATIE

Dit apparaat behoort tot de categorie van de half-ingebouwde wasemkappen. Het bovenste gedeelte wordt opgenomen in het bovenkastje. De uittrekbare slede aan de onderkant bevindt zich, na de montage, buiten het kastje en moet worden uitgetrokken om te kunnen functioneren.

3.1 - Installatie in het kastje

Maak met behulp van de bijgeleverde boormal een opening in de bodem van het bovenkastje, die groot genoeg is om het bovenste gedeelte van de wasemkap erin te brengen. Open de uittrekbare slede en neem het afzuigrooster weg, plaats de kap in de opening en bevestig het onderste gedeelte met de schroeven die in het zakje met accessoires te vinden zijn.

3.2 - Montage van het opvulstuk

Nadat u de wasemkap aan het kastje heeft bevestigd, kan aan het onderste gedeelte het bijgeleverde opvulstuk worden gemonteerd, om de ruimte op te vullen die open blijft tussen de achterste rand van de wasemkap en de muur. Het opvulstuk kan worden geregeld van minimaal 1 tot maximaal 30 mm.

3.3 - Afzuigende of filterende opstelling

1 - Opstelling met afzuiging

De wasemkap moet worden verbonden met externe pijpen met behulp van een pijp of slang ∅ 120 mm, die moet worden vastgezet met daarvoor geschikte pijpklemmen die niet bijgeleverd zijn. Controleer of er eventueel koolstoffilters aanwezig zijn in de kap zelf: in de opstelling met afzuiging van de lucht naar buiten mogen deze niet gemonteerd zijn (zie paragraaf 3.3 deel 2).

2 - Opstelling met filtering

De wasemkap moet aan de bovenzijde van het bovenkastje zijn verbonden door middel van een pijp of slang ∅ 120 mm. Controleer of de koolstoffilters in de wasemkap aangebracht zijn (zie paragraaf 3.3 deel 2). De gefilterde lucht wordt in het vertrek teruggebracht door een opening bovenin het kastje; wanneer deze wordt bijgeleverd kan er boven het kastje een luchtafbuiger ∅ 120 mm worden gemonteerd, waarbij erop moet worden gelet dat de luchtuitgang van de wand af wordt gericht.

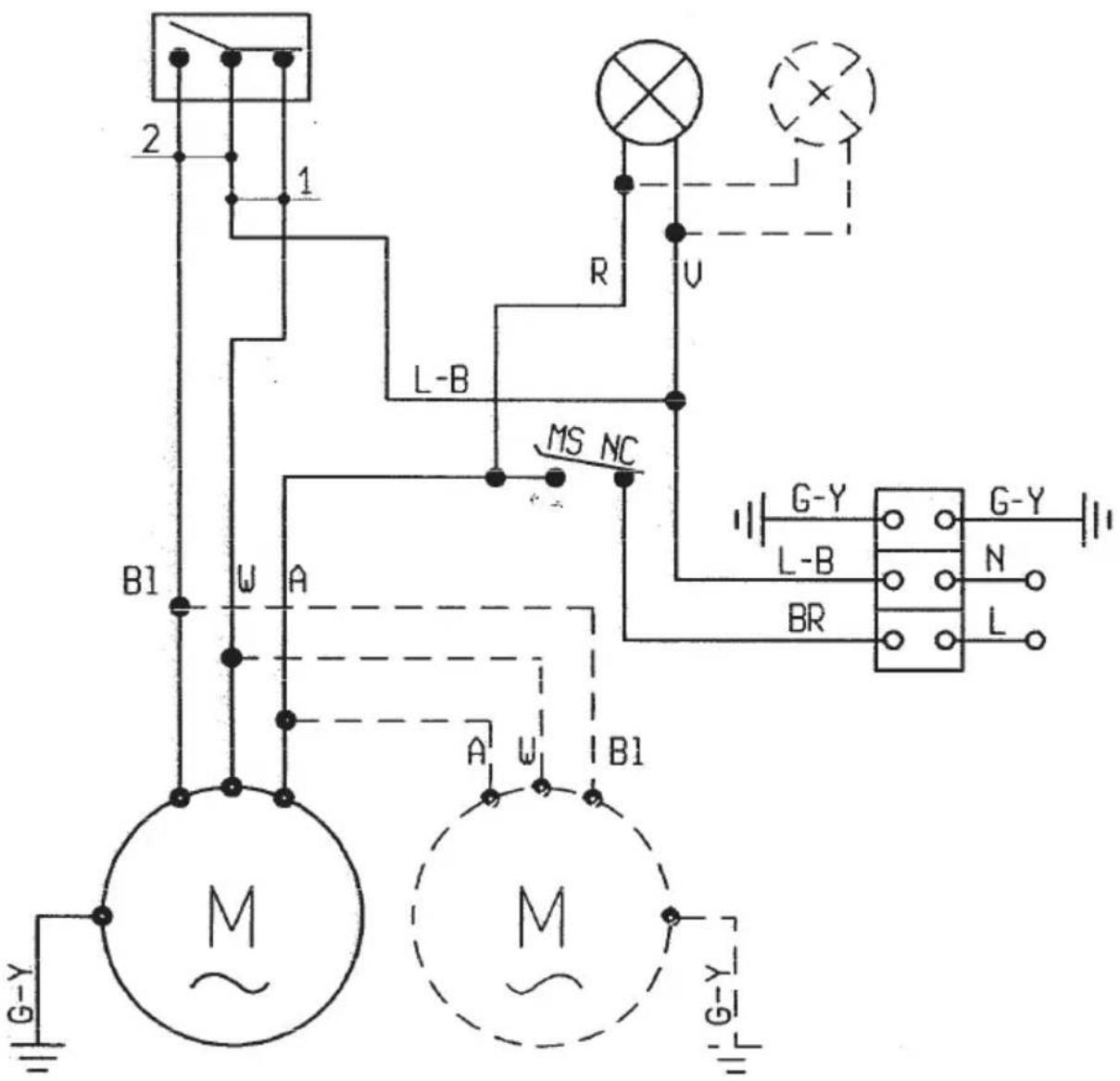

3.4 - Elektrische aansluiting en controle van de werking

De elektrische aansluiting kan als volgt worden verricht:

1 - Indien de wasemkap is uitgerust met een stekker, dan kan hij rechtstreeks worden verbonden met een dichtbijzijnd geaard stopcontact.
2 - Met een speciale elektrische verbindingsinstallatie met aarding, indien het apparaat niet voorzien is van een stekker. Neem beslist de waarschuwingen van de punten 2.3, 2.4 en 2.5 van de veiligheidsregels in acht.
3 - Wanneer de elektrische aansluiting is voltooid, dient u te controleren of de verlichting, het starten van de motor en de snelheidsveranderingen correct functioneren.

Nadat de wasemkap geïnstalleerd is, moet voor de eerste keer de slede energiek worden geopend, totdat u de klik van de eindaanslag hoort.

1 - VEILIGHEIDSMAATREGELEN

Het is noodzakelijk de veiligheidsmaatregelen uit paragraaf 2 Deel 1 strikt op te volgen. Bovendien zijn ook de hierna volgende punten van uiterst belang:

1.1 - Onderhoud het vetfilter volgens de richtlijnen van de fabrikant of vaker indien het gebruik langer dan vier uur per dag is.
1.2 - Doof of reduceer de vlam als de pan van het vuur wordt gehaald, maar laat de vlam nooit voluit onder een in bedrijf zijnde wasemkap staan.
1.3 - Regel de vlam zodanig, dat deze nooit onder de pan uit komt; hierdoor wordt energie bespaard en een gevaarlijke warmteconcentratie vermeden.
1.4 - Gebruik de wasemkap enkel en alleen voor het afzuigen en zuiveren van keukendampen en -geuren.

2 - GEBRUIK

De door het wasemopvangscherm in bedrijf gebrachte microschakelaar zorgt voor een in bedrijfschakeling van de wasemkap aan de vooraf bepaalde instelling. Een schakelaar, die zich aan de binnenkant van de wasemkap bevindt, dient voor de instelling van de bedrijfssnelheid:

1 = laagste bedrijfssnelheid, voor een geruisloze luchtverplaatsing;
2 = hoogste bedrijfssnelheid; in geval van een hoge dampconcentratie.

3 - ONDERHOUD

Goed onderhoud verlengt de levensduur van de wasemkap en houdt het rendement op peil. Het veten koolstoffilter verdienen bij het onderhoud extra aandacht.

3.1 - Metalen antivet-filter

1 - Reiniging Het is noodzakelijk deze filters tenminste eenmaal in de twee maanden met een normaal huisschoon-maakmiddel te reinigen; de compacte afmetingen maken het mogelijk de filters ook in de vaat-wasmachine te wassen.

2 - Demonteren van de filters

a) Open het uittrekbaar wasemscherm.
b) Open het afzuigraster en tergelijkertijd duw de metalen aanhaakpunten van het afzuigraster naar het centrum toe door het raster tegelijkertijd naar beneden toe te trekken.
c) Verwijder nu de filterhouders zoals aangegeven in.

3.2 - Synhetisch vetfilter

1 - Dit filter mag niet gewassen worden en gaat om de twee maanden vervangen. Indien het filter voorzien is van verzadigingsverklikkers, gaat het filter vervangen wanneer de rood-paarse stipjes van het filter zich over de gehele oppervlakte hebben verspreid.

2 - Vervanging

a) Open het uittrekbaar wasemscherm.
b) Open het afzuigraster en tergelijkertijd duw de metalen aanhaakpunten van het afzuigraster naar het centrum toe door het raster tegelijkertijd naar beneden toe te trekken.
c) Verwijder nu de filterhouders zoals aangegeven in.

d) Sluit het afzuigraster.

3.3 - Koolstofffilters

1 - Werking

Het koolstofffilter neemt de geuren uit de lucht op. Daar het koolstofffilter nog gewassen nog opniew gebruikt worden mag, gaat het filter om de vier maanden vervangen.

2 - Vervanging

a) Open het uittrekbaar wasemscherm.
b) Open het afzuigraster en tergelijkertijd duw de metalen aanhaakpunten van het afzuigraster naar het centrum toe door het raster tegelijkertijd naar beneden toe te trekken.
c) Vervang de filters door de klemschroeven los te draaien.
d) Sluit het afzuigraster.

OPGELET ! Om brandgevaar bij overbelasting van het filter te voorkomen is het belangrijk de door de fabrikant aangegeven vervangingstijden van de filter op te volgen.

3.4 - Verlichting

a) Bestaat uit 1 of 2 x 40 Watt lampen die bereikbaar zijn door verwijdering van de lampenafdekking.
b) Indien de verlichting het niet doet, ga eerst na of de lampen wel degelijk aangeschroeft zijn.
c) Indien noodzakelijk, de lampen vervangen door lampen met hetzelfde voltage en vermogen in te zetten.

3.5 - Reiniging

Voor de normale reiniging van de wasemkap:

• Gebruik geen natte doeken of sponzen, en geen waterstralen;
• Gebruik geen oplosmiddelen of alcohol, want hierdoor zouden de gelakte oppervlakken hun glans kunnen verliezen;
• Gebruik geen schurende middelen, vooral niet op de roestvrijstalen oppervlakken.
  Het wordt aangeraden een vochtige doek met een neutraal schoonmaakmiddel te gebruiken.
