Type de produit	Afzuigkap (inbouw)
Merk	Zanussi
Model	ZHC 930 x
Breedte	90 cm
Diepte	50 cm (typisch)
Hoogte	60-120 cm (verstelbaar)
Gewicht	Ca. 15 kg
Vermogen	220-240 V, 50 Hz
Aansluitwaarde	200-300 W (afzuiging + verlichting)
Afzuigcapaciteit	Max. 600 m³/u
Geluidsniveau	45-65 dB (afhankelijk van stand)
Verlichting	2x LED-lampen (inbegrepen)
Bediening	Schuifknoppen of elektronisch
Afvoersysteem	Luchtafvoer (kanaal) of recirculatie (koolstoffilter)
Filter	Vetfilter, aluminium (afwasbaar); koolstoffilter (optioneel)
Onderhoud	Vetfilter maandelijks reinigen; koolstoffilter 2-3 maanden vervangen
Beveiliging	Oververhittingsbeveiliging
Garantie	2 jaar (fabrieksgarantie)
Reparatie	Reserveonderdelen verkrijgbaar via erkende service
Energielabel	A+ (indicatief)

Veelgestelde vragen - ZHC 930 x ZANUSSI

Hoe installeer ik de Zanussi ZHC 930 x afzuigkap?

Volg de meegeleverde handleiding. Bevestig de kap aan de muur met de juiste beugels, sluit de afvoerkanaal aan en zorg voor een goede elektrische aansluiting. Raadpleeg een vakman voor installatie.

Hoe maak ik het vetfilter schoon?

Verwijder het aluminium vetfilter en was het met de hand of in de vaatwasser op maximaal 65°C. Gebruik een mild reinigingsmiddel en droog het filter goed voordat u het terugplaatst.

Hoe vaak moet ik het koolstoffilter vervangen?

Bij recirculatie vervangt u het koolstoffilter elke 2 tot 3 maanden. Dit filter is niet afwasbaar en moet worden vervangen om een optimale geurverwijdering te garanderen.

Kan de afzuigkap ook zonder afvoerkanaal worden gebruikt?

Ja, u kunt de kap in recirculatiemodus gebruiken met een koolstoffilter. De lucht wordt dan gezuiverd en terug de ruimte in geblazen.

Wat is het maximale geluidsniveau van de ZHC 930 x?

Het geluidsniveau varieert tussen 45 dB (laagste stand) en 65 dB (hoogste stand). Dit is afhankelijk van de afzuigcapaciteit en de installatie.

Welke lampen zijn geschikt voor de verlichting?

De kap wordt geleverd met LED-lampen. Bij vervanging gebruikt u uitsluitend LED-lampen van hetzelfde type en vermogen (doorgaans 1,5 W per lamp).

Waarom stopt de afzuigkap spontaan?

Dit kan worden veroorzaakt door oververhitting of een defecte sensor. Zet de kap uit, laat afkoelen en controleer of de filters niet te vuil zijn. Neem contact op met de klantenservice als het probleem aanhoudt.

Hoe activeer ik de afzuigkap?

Gebruik de schuifknoppen of de elektronische bediening om de gewenste stand in te schakelen. De verlichting kan apart worden ingeschakeld met de speciale knop.

Wat moet ik doen bij een stroomstoring?

Schakel de kap uit en ontkoppel deze van het stroomnet. Wacht tot de stroom weer is hersteld en sluit de kap opnieuw aan. Reset indien nodig de oververhittingsbeveiliging.

Waar kan ik reserveonderdelen kopen?

Reserveonderdelen zoals filters, lampen en bedieningsknoppen zijn verkrijgbaar via erkende Zanussi-servicecentra of de online winkel. Gebruik altijd originele onderdelen.

GEBRUIKSAANWIJZING ZHC 930 x ZANUSSI

Geachte mevrouw, meneer,

Als u de in deze Gebruiksaanwijzing beschreven aanbevelingen zorgvuldig opvolgt, blijft uw kap steeds in goede staat en zal hij altijd optimale prestaties leveren.

INHOUDSOPGAVE

ADVIEZEN EN SUGGESTIES 47

EIGENSCHAPPEN 48

INSTALLATIE 50

GEBRUIK 53

ONDERHOUD 54

INSTALLATIE

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste of niet overeenkomstig de regels der kunst uitgevoerde installaties.

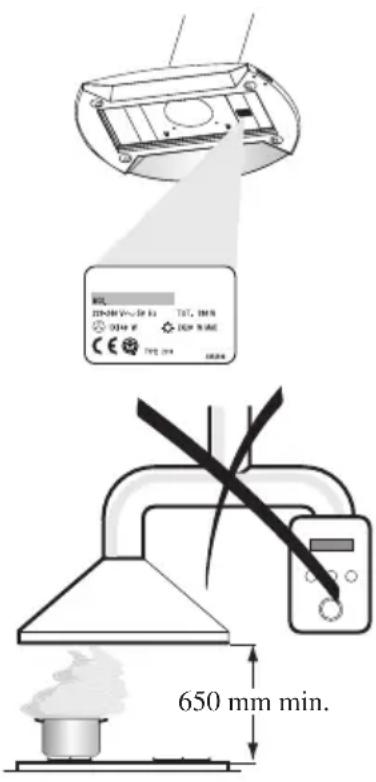

• De minimale veiligheidsafstand tussen de kookplaat en de wasemkap bedraagt 650 mm.
• Controleer of de netspanning correspondeert met de spanning die aangegeven is op het plaatje aan de binnenkant van de wasemkap.
• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet in uw huis over een goede aarding beschikt.
• Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120 mm of groter. De leiding moet een zo kort mogelijke route afleggen.
• Sluit de wasemkap niet aan op afvoerpijpen van rook die geproduceerd is door verbranding (verwarmingsketels, open haarden etc.).
• Als er in het vertrek zowel de wasemkap als apparaten die niet op elektriciteit werken (bijvoorbeeld gasapparaten) worden gebruikt, moet ervoor worden gezorgd dat het vertrek voldoende geventileerd wordt. Indien de keuken geen gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaakt te worden.

GEBRUIK

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimineren van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.
• Laat geen hoog brandende branders onbedekt onder de wasemkap terwijl deze in werking is.
• Regel de vlammen altijd zo dat ze niet langs de pannen omhoog komen.
• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.
• De wasemkap mag niet gebruikt worden door kinderen of door personen die niet in staat zijn de kap correct te gebruiken.

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgeschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten.
• Voer het onderhoud van de filters altijd tijdig en nauwgezet uit, volgens de aanbevolen intervallen.
• Om de oppervlakken van de kap schoon te maken is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

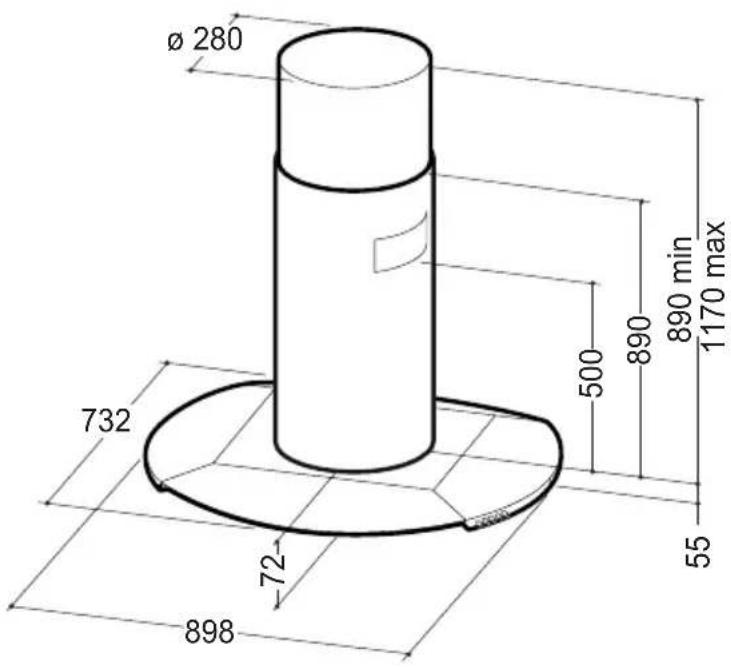

Buitenafmetingen

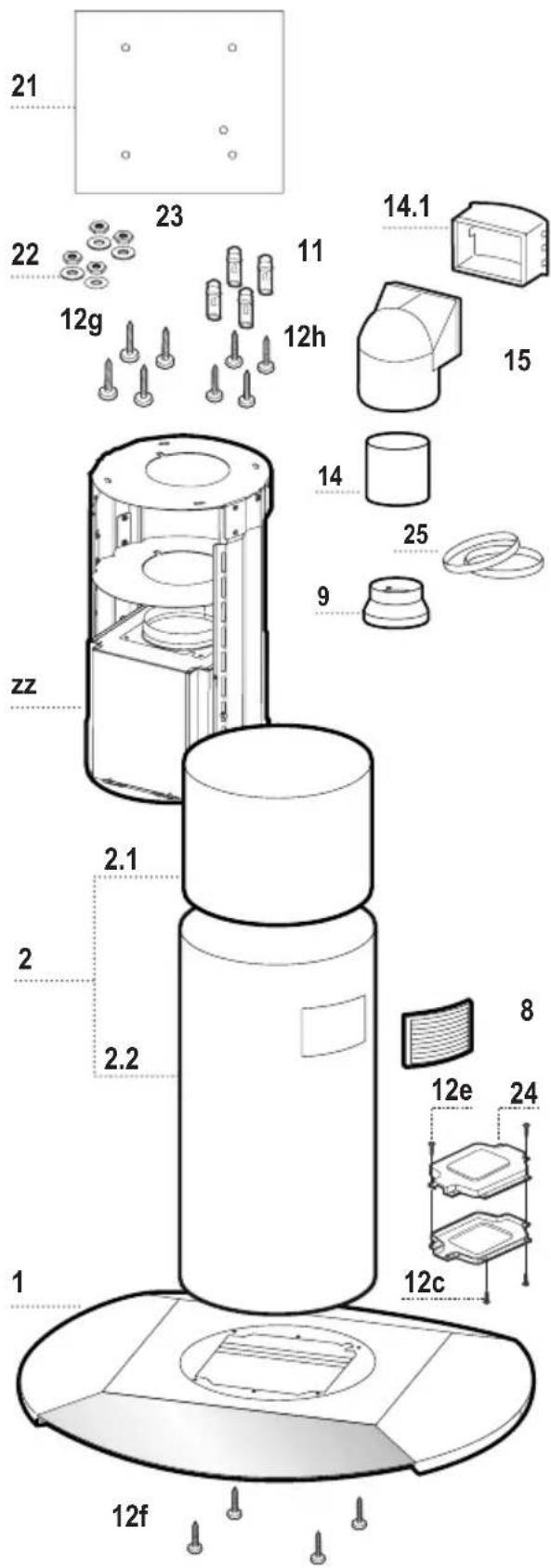

Onderdelen

Ref. Productonderdelen

1 1 Wasemkap compleet met: Bedieningen, Licht, Filters

2 1 Telescopische Schouw Bestaande uit:

2.1 1 Bovenstuk

2.2 1 Onderstuk

7.1 1 Telescopisch frame compleet met afzuiginrichting, bestaand uit:

7.1a 1 Bovenste frame

7.1b 1 Onderste frame

8 1 Richtingsrooster Luchtuitlaat

9 1 Reductieflens ø 150-120 mm

14 1 Verlengstuk Luchtuitlaat Wasemkap bestaande uit twee helften

14.1 1 Verlengstuk Verbindingsstuk Luchtuitlaat

15 1 Verbindingsstuk Luchtuitlaat

24 1 Aansluitdoos

25 2 Leidingklemmen

12e 4 Schroeven 2,9 x 9,5

12f 4 Schroeven M6 x 10

12g 4 Schroeven M6 x 80

1 Gebruiksaanwijzing

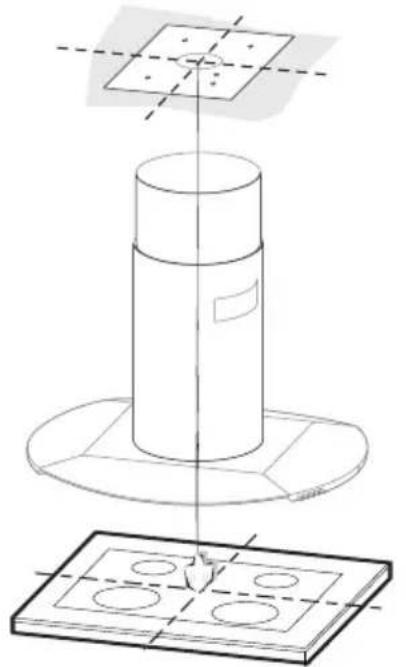

Gaten boren in plafond/plank en bevestiging frame

• Teken met behulp van een looddraad op het plafond/de draagplank het midden van de kookplaat af.
• Houd de bijgeleverde boormal 21 tegen het plafond/de plank, en laat het midden hiervan samenvallen met het afgetekende punt en lijn de assen van de boormal uit met de assen van de kookplaat.
• Teken de middelpunten van de gaten van de boormal af.
• Boor gaten in de afgetekende punten:
• Plafond van massief beton: volgens de gebruikte betonpluggen.
• Plafond van steen met luchtkamer, met resistente dikte van 20 mm: ø 10 mm.
• Plafond van houten balken: afhankelijk van de gebruikte houtschroeven.
• Houten planken: 7 mm.
• Doorvoer van de elektrische voedingskabel: 10 mm.
• Luchtuitlaat (Afzuigversie): overeenkomstig de diameter van de verbinding met de afvoerleiding naar buiten.

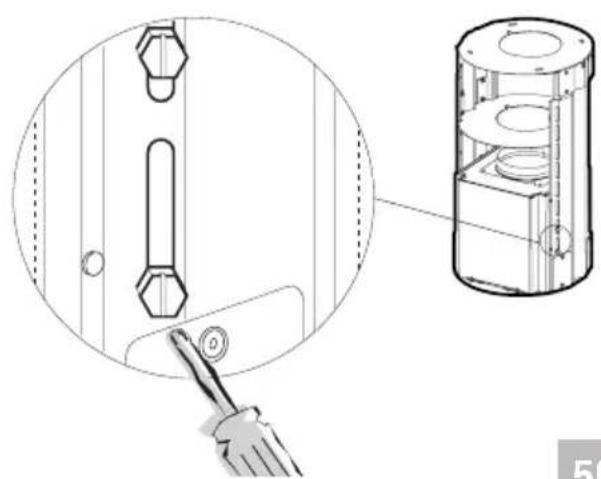

BEVESTIGING FRAME

Alvorens het frame te bevestigen, de twee gedeeltes van het frame van elkaar scheiden door de 8 verbindingsschroeven aan de zijkant los te schroeven. Op die manier verkrijgt u het bovenste frame en het onderste frame.

- Breng de opening voor de doorvoer van de elektrische voedingskabel in de juiste positie.

- Bevestig het bovenste frame aan het plafond of aan de plank met behulp van:

- voor massief beton, betonpluggen, niet bijgeleverd.

- voor steen met luchtkamer, met resistente dikte van ongeveer 20 mm, 4 pluggen 11 en 4 schroeven 12h, bijgeleverd.

• voor houten balken, 4 houtschroeven, niet bijgeleverd.

• voor houten plank, 4 schroeven 12g met ringen 22 en moeren 23, bijgeleverd.

Onderste frame

- Bevestig het onderste frame met de 8 eerder verwijderde schroeven, en pas de lengte ervan aan de installatiemaat aan (onderste bevestigingsvlak van de wasemkap op min. 720 mm van de kookplaat).

- Voor de filterversie bepaalt u de positie volgens de gekozen richting van het luchtuitlaatmondstuk van de recirculatielucht.

- De bevestiging van het frame moet zowel berekend zijn op het gewicht van de wasemkap als op de belastingen die veroorzaakt worden door eventuele stoten tegen de zijkant van het gemonteerde apparaat. Controleer na het bevestigen van het frame of de basis stabiel is, ook als er tegen het frame aan wordt geduwd.

- In alle gevallen waarin het plafond niet stevig genoeg is op het punt waar de kap wordt opgehangen, dient de installateur het plafond te verstevigen met platen en tegenplaten die verankerd worden aan delen met een resistente structuur.

Aansluitingen

LUCHTUITLAAT AFZUIGVERSIE

Bij installatie in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buigzame leiding van ø 150 of 120 mm, naar keuze van de installateur..

- Voor verbinding met een leiding van 120 mm, moet de reductieflens 9 op de uitlaat van de wasemkap worden aangebracht.

- Bevestig de leiding met de bijgeleverde leidingklemmen 25.

- Verwijder de eventuele geurfilters met actieve koolstof.

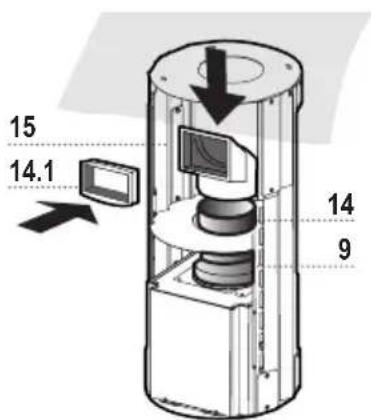

- Plaats de reductieflens 9 op de uitlaat van de afzuiginrichting.

• Druk het verlengstuk 14 met kracht op de flens.

- Druk het verbindingsstuk 15 met kracht op het verlengstuk.

- Plaats het verbindingsverlengstuk 14.1 zijdelings op het verbindingsstuk 15 en verzeker u ervan dat de uitlaat zich ter hoogte van het mondstuk van de schouw bevindt.

• Breng het bovenste gedeelte van de schouw in positie en zet dit aan de bovenkant vast aan het frame met 2 van de bijgeleverde schroeven12c.
• Breng op dezelfde manier het onderste gedeelte van de schouw in positie zonder het te bevestigen en verzeker u ervan dat de uitlaat van verbindingsstuk 15 zich ter hoogte van het mondstuk van de schouw bevindt.
• Het richtingsrooster van de luchtuitlaat 8 moet gemonteerd worden nadat de schouw geïnstalleerd is

Alvorens de wasemkap aan het frame te bevestigen:

• haal de vetfilters uit de wasemkap;
• verwijder eventuele geurfilters met actieve koolstof.

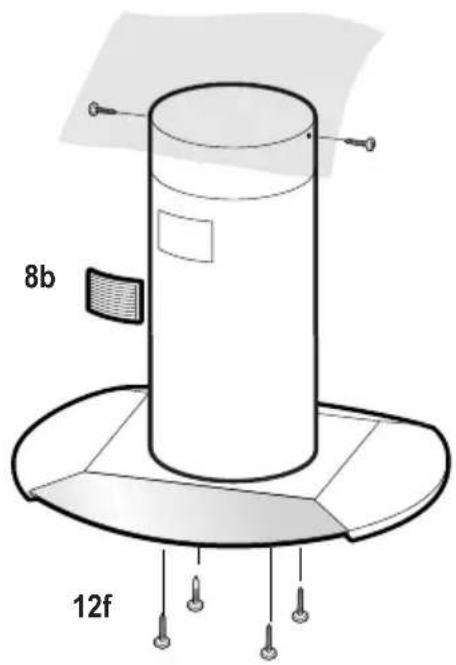

• Zet vervolgens via de onderkant de wasemkap vast aan het frame met 4 bijgeleverde schroeven 12f.

- Plaats voor de filterversie het richtingsrooster 8 in zijn behuizing. Verzeker u er bovendien van dat het rooster goed in het verbindingsstuk 15 zit.

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm.

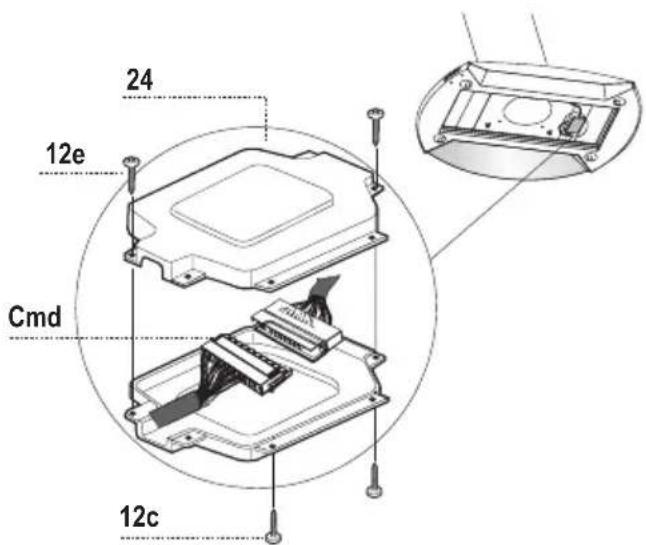

• Sluit de connector van de bedieningen Cmd aan.
• Plaats de connector in de beschermdoos 24 en sluit deze met de 4 bijgeleverde schroeven 12e.
• Bevestig de beschermdoos aan de wasemkap met 2 van de bijgeleverde schroeven12c.
• Voor de filterversie monteert u het geurfilter met actieve koolstof.
• Zet de vetfilters weer op hun plaats.

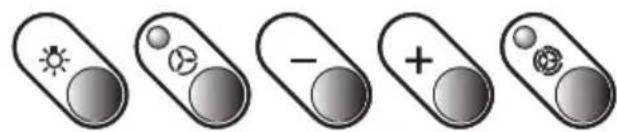

Bedieningspaneel

L Lichten Hiermee schakelt u de verlichting aan en uit.

S1 Led Led motorinschakeling. Knippert wanneer de vetfilters verzadigd zijn.

S2 Led Led intensieve snelheid. Knippert wanneer de geurfilters met actieve koolstof uitgeput zijn.

M Motor Inschakeling en uitschakeling van de afzuigmotor op minimumsnelheid, geschikt voor een continue en zeer stille luchtverversing, als er weinig kookdampen zijn.

V1 Snelheid Verlaagt de werkingssnelheid.

V2 Snelheid Verhoogt de werkingssnelheid.

V3 Intensieve Snelheid Maximumsnelheid, geschikt om de grootste kookdampen tegen te gaan. Gaat 10 minuten na inschakeling automatisch weer uit. Kan met de hand worden uitgeschakeld door op de toets te drukken.

Vetfilters

REINIGING VAN DE ZELFDRAGENDE METALEN VETFILTERS

Reset van het alarmsignaal

• Schakel de verlichting en de afzuigmotor uit.
• Houd de toets V3 tenminste 3 seconden ingedrukt, tot de led's gaan knipperen ter bevestiging van de reset.

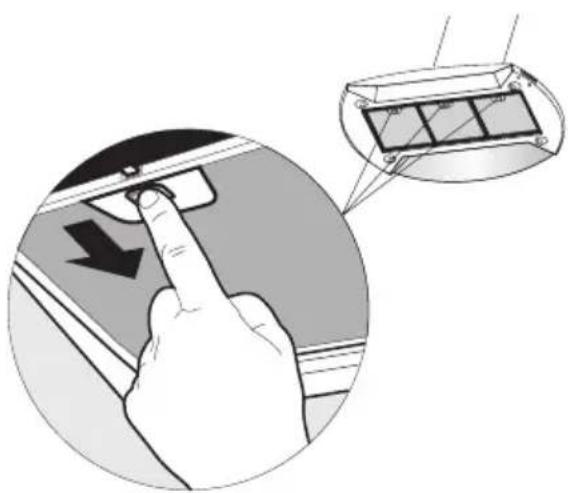

Schoonmaken filters

• De filters kunnen in de vaatwasmachine worden gewassen en moeten worden schoongemaakt wanneer de led S1 knippert of minsters eenmaal in de 2 maanden bij gewoon gebruik of nog vaker bij bijzonder intensief gebruik.
• Verwijder de filters één voor één door ze naar de achterkant van de groep te duwen en ze tegelijkertijd omlaag te trekken.
• Was de filters en vermijd hierbij ze te buigen, en laat ze drogen alvorens ze terug te plaatsen.
• Plaats de vetfilters terug en let er hierbij op dat de handgreep zichtbaar blijft.

- Het filter kan niet gewassen en niet geregenereerd worden en moet worden vervangen wanneer de led S2 knippert of minstens eenmaal in de 4 maanden. De alarmsignalering is alleen actief wanneer de afzuigmotor wordt gebruikt.

Reset van het alarmsignaal

- Schakel de verlichting en de afzuigmotor uit.

- Houd de toets V3 tenminste 3 seconden ingedrukt, tot de led's gaan knipperen ter bevestiging van de reset.

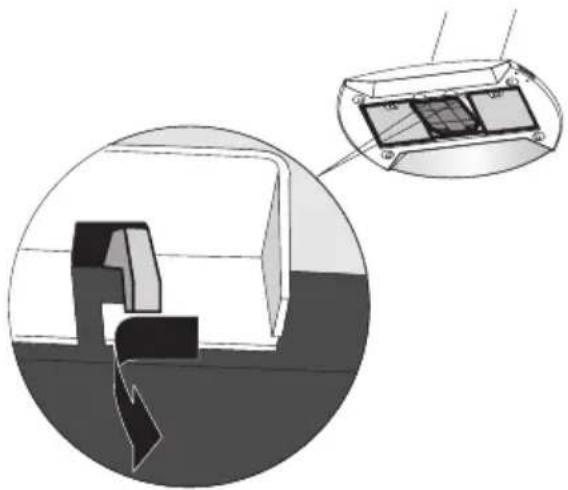

Vervanging Filter

• Verwijder de metalen vetfilters.
• Verwijder het verzadigde geurfilter met actieve koolstof door de bevestigingen los te maken.
• Monteer het nieuwe filter door het op zijn plaats vast te drukken.
• Plaats de metalen vetfilters terug.

Activering van het alarmsignaal

• Bij wasemkappen in filterversie wordt de alarmsignalering voor verzadiging van de filters geactiveerd op het moment van de installatie of daarna.
• Schakel de verlichting en de afzuigmotor uit.
• Houd de toets V3 tenminste 10 seconden ingedrukt tot de led's gaan knipperen:
• de led's knipperen 2 maal - alarm verzadiging geurfilter met actieve koolstof GEACTIVEERD
• de led's knipperen 1 maal - alarm verzadiging geurfilter met actieve koolstof GEDEACTIVEERD

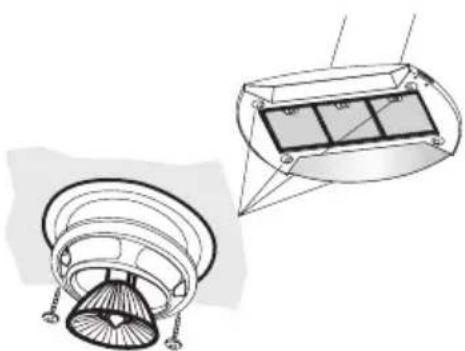

• Halogeenlamp van 20 W.
- Verwijder de 2 schroeven waarmee de ring is bevestigd.
- Haal de lamp uit de lamphouder met een lichte trekbeweging.
- Vervang de lamp door een nieuwe lamp met dezelfde eigenschappen en let er hierbij op dat de twee pinnen correct in de behuizing van de lamphouder worden gestoken.
- Plaats de ring terug en zet hem vast met de twee schroeven die u eerder heeft verwijderd.

Dit apparaat voldoet aan de Europese Laagspanningsrichtlijn 72/23/EEG inzake de elektrische veiligheid en aan de Europese normen 89/336/EEG inzake de elektromagnetische compatibiliteit en 93/68/EEG inzake de CE-markering.
