Type product	Vrijstaand fornuis
Merk	Brandt
Model	TV1020X
Afmetingen (B x D x H)	60 cm x 60 cm x 85 cm
Gewicht	45 kg
Voeding	230 V / 50 Hz
Vermogen	8,5 kW
Type kookplaat	Keramisch
Aantal kookzones	4
Type oven	Elektrische heteluchtoven
Inhoud oven	65 liter
Functies oven	Hetelucht, boven- en onderwarmte, grill, ontdooien
Reiniging	Katalytische wanden, stoomreiniging
Veiligheid	Kinderslot, automatische uitschakeling, oververhittingsbeveiliging
Energieklasse	A
Kleur	Roestvrijstaal
Garantie	2 jaar
Reserveonderdelen	Beschikbaar via Brandt service
Reparatie-index	8,0 / 10

Veelgestelde vragen - TV1020X BRANDT

Hoe stel ik de klok in op mijn Brandt TV1020X fornuis?

Druk op de kloktoets en stel de tijd in met de + en - toetsen. Bevestig met de kloktoets.

Wat moet ik doen als de oven niet warm wordt?

Controleer of het apparaat goed is aangesloten en de zekering niet is gesprongen. Raadpleeg de handleiding voor verdere stappen.

Hoe reinig ik de katalytische wanden?

Verwarm de oven gedurende 30 minuten op 200°C. Het vuil verbrandt. Veeg daarna de wanden af met een vochtige doek.

Kan ik aluminiumfolie gebruiken in de oven?

Ja, maar leg het niet tegen de wanden en bedek niet het hele rooster. Gebruik het alleen om vlees af te dekken.

Wat is de maximale belasting van de kookplaat?

Elke kookzone heeft een maximum vermogen van 2.000 W. Gebruik pannen met een diameter die past bij de zone.

Hoe activeer ik het kinderslot?

Houd de kinderslottoets gedurende 3 seconden ingedrukt tot slotpictogram verschijnt. Herhaal om te deactiveren.

Waarom rookt mijn oven bij het eerste gebruik?

Dit is normaal. Nieuwe apparaten hebben een beschermlaag die verbrandt. Verwarm de oven 30 minuten op 250°C zonder voedsel.

Hoe vervang ik de ovenlamp?

Schakel de stroom uit. Verwijder de glasafdekking en vervang de lamp (type E14, 25W) en plaats de afdekking terug.

Wat betekenen de symbolen op de ovenknop?

Het symbool van een ventilator staat voor hetelucht, een lijn voor bovenwarmte, een zigzag voor grill, en een ster voor ontdooien.

Hoe stel ik de automatische uitschakeling in?

Stel de kooktijd in met de timer. De oven schakelt automatisch uit na de ingestelde tijd.

GEBRUIKSAANWIJZING TV1020X BRANDT

U hebt een kookplaat van BRANDT aangeschaft. Wij willen u hier graag voor bedanken.

Wij hebben bij het ontwerpen van dit apparaat gebruik gemaakt van onze passie en onze knowhow om zo goed mogelijk aan uw wensen te voldoen. Wij hebben het zo ontworpen dat het ook altijd eenvoudig is te gebruiken; innovatief en hoge prestaties leverend.

In het gamma van BRANDT producten vindt u ook een ruime keuze aan ovens, magnetrons, afzuigdampkappen, fornuizen, vaatwassers, = wasmachine, droogtrommel, koelkasten en diepvriezers, die u kunt afstemmen op uw nieuwe kookplaat van BRANDT.

Kijk ook op onze site www.brandt.com, daar vindt u al onze producten en nuttige en aanvullende informatie.

BRANDT

www.brandt.com

Wij streven voortdurend naar verbetering van onze producten. Daarom behouden we ons het recht voor om aan de technische, functionele of esthetische kenmerken van onze producten wijzigingen aan te brengen die in verband staan met technische ontwikkelingen.

Belangrijk

Vóór installatie en gebruik van uw apparaat deze installatie- en gebruiksgids aan-dachtig lezen. U zult snel gewend raken aan de werking.

• Veiligheidsaanwijzingen ____ 4
• Respect voor het milieu ____ 4
  • SERVICEDIENST 5
• Beschrijving van het apparaat ____ 5

• Keuze van de plaats 6
• Inbouw 6
  • Aansluiting 7

2 / GEBRUIK VAN HET APPARAAT

• Beschrijving van de bovenzijde ____ 8
• Kookpotten voor glaskeramiek ____ 9
• Beschrijving van de bedieningen 10
• Aanzetten van de kookplaat ____ 10
• Instellen van het vermogen ____ 10
• Stop kookplaat 10
• Instellen van de schakelklokken 10
• Gebruik van de Kinderbeveiliging 11
  • GBeveilingen bij kookplaat in werking ____ 11

3 / PERIODIEK ONDERHOUD VAN HET APPARAAT

• Onderhoud van het apparaat 12
• Onderhoud van het apparaat 12

4 / SPECIALE MEDEDELINGEN, INCIDENTEN

• Bij de inwerkingstelling 13
• Bij het aanzetten 13
  • Tijdens het gebruik 13

5 / KOOKTABEL 14

• VEILIGHEIDSAANWIJZINGEN

Deze kookplaat is bestemd voor particulieren in een huishoudelijk omgeving.

Deze kookplaten zijn uitsluitend bestemd voor het koken van vaste of vloeibare levensmiddelen en bevatten geen asbesthoudende onderdelen.

Dit apparaat is niet bestemd voor gebruik door personen (kinderen inbegrepen) waarvan de lichamelijke, sensoriële of mentale capaciteiten beperkt zijn, of personen zonder ervaring of kennis, behalve onder toezicht van een persoon die instaat voor hun veiligheid of voorafgaande instructies over het gebruik van het apparaat. Kinderen dienen verhinderd te worden met het apparaat te spelen.

- Restwarmte

Zolang een kookzone die in gebruik is heet is, brandt een lampje of "H"(naargelang de modellen) relatief aan deze zone op de indicator.

Wanneer een kookzone uitgeschakeld wordt maar de temperatuur hoog blijft, blijft dit lampje branden.

Na een langdurige stroomonderbreking kan een ander lampje oplichten. Dit lampje gaat uit door te drukken op een willekeurige toets. De stralingswarmte van de kookzones kan niettemin hoog blijven.

Let op

Raak deze zones niet aan, brandwon-dengevaar.

De halogeenlampen van de kookzones niet aanstaren.

- Kinderbeveiliging

Uw kookplaat is voorzien van een kinderbeveiliging voor vergrendeling van de functies tijdens het koken of wanneer de plaat niet aan staat (zie hoofdstuk: gebruik van de kinderbeveiliging).

Vergeet niet de kinderbeveiliging te ontgren- delen wanneer u de kookplaat opnieuw wilt gebruiken.

Elektrisch gevaar

Zorg ervoor dat de voedingskabel van een elektrisch apparaat aangesloten vlakbij de kookplaat niet in contact komt met de kookzones.

Indien u een scheurtje vaststelt in het glazen oppervlak, het apparaat onmiddellijk loskoppelen om risico's voor elektrische schokken te voorkomen.

Verwijder daartoe de zekeringen of schakel de hoofdschakelaar uit.

Gebruik de kookplaat niet meer voordat de glazen bovenplaat is vervangen.

• RESPECT VOOR HET MILIEU

- Het verpakkingsmateriaal van dit apparaat is recyclebaar. Doe mee aan de recycling en draag bij aan de bescherming van het milieu door dit materiaal in de hiervoor bestemde gemeentecontainers te deponeren.

- Uw apparaat bevat tevens vele recyclebare materialen. Het apparaat is bijgevolg voorzien van dit logo om aan te geven dat de afgedankte apparaten niet met het gewoon huishoudelijk afval dienen

te worden weggegooid. De recyclage van de apparaten vanwege de fabrikant gebeurt in de beste omstandigheden, overeenkomst de Europese richtlijn 2002/96/EG inzake het elektrisch en elektronisch afval. Informeer bij uw gemeente of bij uw verkoper naar de dichtstbijzijnde inzamelplaats voor uw oude apparaten.

- Wij danken u voor uw bijdrage aan de bescherming van het milieu.

De eventuele ingrepen in de machine moeten worden uitgevoerd :

• of door uw vakhandelaar,
• of door een andere gekwalificeerd technicus van dit merk.

Tijdens het telefoneren, dient u de complete referentie op te geven van uw machine (model, type, serienummer). Deze informatie staat op het typeplaatje op de machine.

• BESCHRIJVING VAN HET APPARAAT

• KEUZE VAN DE PLAATS

De afstand tussen de rand van het apparaat en de muur (of wand) erachter of ernaast moet minimaal 4 cm bedragen (zone A).

Uw apparaat kan zonder probleem worden ingebouwd, controleer echter wel of de lucht- toevoer en -afvoer niet worden geblokkeerd (zie hoofd stuk "beschrijving van uw apparaat"). Boven een inbouwoven of ander inbouwapparaat wordt het inbouwen zoals hiernaast aangegeven afgeraden.

• INBOUWEN

Houd u aan de tekening hierboven.

Lijm de schuimplastic afdichtingstrip volledig rond de onderzijde van de kookplaatrand, daar waar deze op uw werkblad rust. Dit zorgt voor een goede afdichting met het werkblad.

Bevestig de clips op de tafel(volgens het model).

Advies

Als uw kookplaat zich boven ene oven bevindt, kunnen de warmtebeveiligingen van de plaat het gelijktijdige gebruik van de plaat en de oven verhinderen in pyrolyse modus. Uw kookplaat is voorzien van een beveiligingsysteem tegen oververhitting.

Deze beveiliging kan bijvoorbeeld worden geactiveerd als de kookplaat is geïnstalleerd boven een onvoldoende geïsoleerde oven. Er verschijnen dan kleine streepjes op de display. In dit geval raden wij u aan om de beluchting van uw kookplaat te verbeteren door een opening te maken aan de zijkant van uw meubel (8cm x 5cm), en/of u kunt ook de isolatieset voor de oven installeren die te verkrijgen is bij de klantenservice.

• AANSLUITING

Deze kookplaten moeten worden aangesloten op het net met behulp van een stekker, overeenkomstig de voorschriften van IEC 60083 of een eenpolige onderbreker, overeenkomstig de geldende installatieregels.

Bij het onder spanning zetten van de kookplaat, of in geval van een lange stroomstoring, verschijnt een lichtcodering op het bedieningspaneel. Wacht ongeveer 30 seconden tot deze informatie verdwijnt voordat u de kookplaat gebruikt (Deze weergave is normal en indien nodig voorbehouden aan de servicedienst. De gebruiker van de kookplaat dient hier in geen geval rekening mee te houden).

Let op

Indien de voedingskabel is bescha-

digd moet deze veiligheidshalve door de fabrikant, de servicedienst of ander gekwalificeerd persoon worden vervangen.

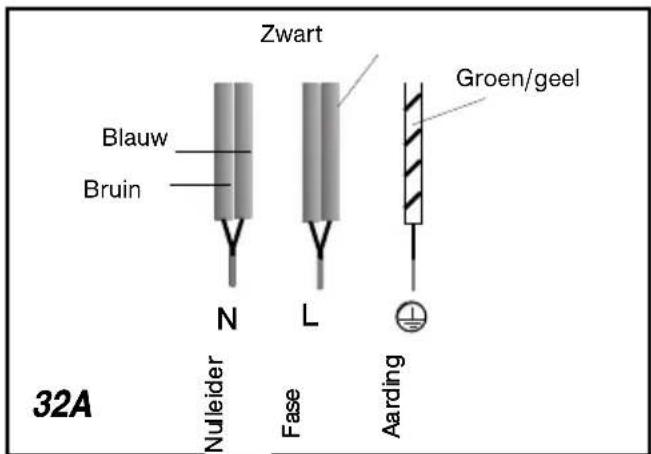

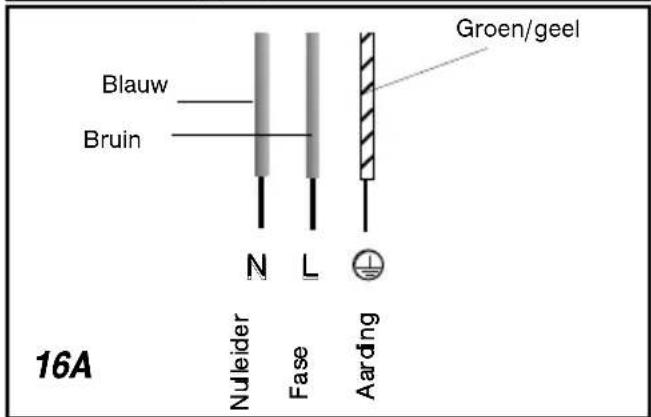

• Aansluiting 220-240V \~

• Aansluiting 400V 2N \~ - 16A

Scheid voor de aansluiting de 2 fasedraden L1 en L2.

Indien bij een aansluiting van 400 V 2N driefasig, de kookplaat niet functioneert, controleer dan of de nulleider goed is aangesloten.

• Aansluiting 2x230V 2L+ 2N \~- 16A

Scheid de draden voor de aansluiting.

• Aansluiting 400V 3 \~ - 16A

Deze moeten bestemd zijn voor het koken op elektrische fornuizen.

Ze moeten een platte bodem hebben.

Gebruik bij voorkeur kookpotten van:

• Roestvrij staal met dikke trimetalen bodem of "sandwich"
• Aluminium met dikke gladde bodem.
• Geëmailleerd staal

- Gebruik

Een hogere instelling is noodzakelijk in geval van:

• grote hoeveelheden
• bereidingen met een niet afgedekte kookpot
• het gebruik van een glazen of keramische kookpot.

Een lagere instelling is noodzakelijk in geval van:

• de bereiding van voedingsmiddelen die de neiging hebben om makkelijk aan te branden (beginnen met een lagere instelling, die geleidelijk kan worden opgedreven indien dit noodzakelijk mocht blijken).
• overkoken (haal het deksel van de pot of haal de pot weg en zet de stand lager).

• Energiebesparing:

Om de bereiding te beëindigen, selecteer de stand 0 en laat de kookpot staan om de geaccumuleerde warmte te benutten (zo bespaart u energie).

Gebruik zo vaak mogelijk een deksel om warmteverlies door verdamping te beperken.

• Automatische regeling van de kookzones

De kookzones worden automatisch geregeld.

Ze gaan vanzelf aan en uit om het geselecteerd vermogen in stand te houden. Zo blijft de temperatuur homogeen en geschikt voor de bereiding van uw voedingsmiddelen.

De regelfrequentie is afhankelijk van het geselecteerd vermogen.

Advies

Gebruik een kookpot met een aangepaste grootte. De diameter van de bodem van de kookpot moet gelijk zijn aan of groter zijn dan de zone met zeefdruk.

Laat geen lege potten op een kookzone staan.

Laat potten met hete olie of vet niet onbeheerd op een kookzone staan

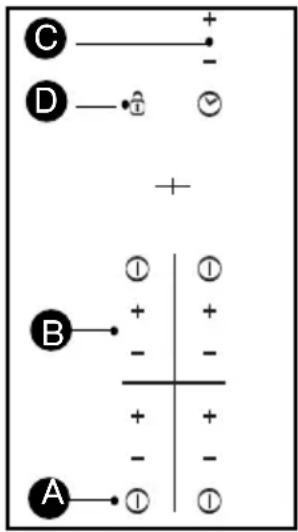

• BESCHRIJVING VAN DE BEDIENINGEN

toetsen:

- Aan/uit

- Voor het instellen van het kookvermogen

- Voor het instellen van de schakelklok

- Vergrendeling

• AANZETTEN

Druk op de aan/uit toets van de te gebruiken zone. Een knipperende 0 en een pieptoon geven aan dat de zone aan staat. U kunt nu het gewenste kookvermogen instellen.

Als u geen kookvermogen instelt zal de kookzone automatisch worden uitgeschakeld.

- Druk op de toetsen - + van de kookzone die u wilt gebruiken om het vermogen in te stellen. Doe hetzelfde voor de andere kookzones.

- STOP

Druk op de toets start/stop van de gebruikte kookzone of op de toets “-” van het vermogen tot de weergave verdwijnt.

INSTELLEN VAN DE SCHAKELKLOK

Er is één draaiende schakelklok voor de totaliteit van de kookzones. Deze wordt voor één kookzone tegelijk gebruikt.

Door meermaals op toets te drukken, selecteert u de kookzone waarvoor u de schakelklok wilt gebruiken.

Het draaiende symbool en de schakelklok kunnen alleen worden gebruikt voor ingeschakelde zones.

Om de schakelklok te gebruiken:

- Schakelt u de kookzone in en regelt u het vermogen.

- Zet u het draaiende symbool op deze kookzone.

- Stelt u de duur in door op "+" of "-" te drukken; een lichtpunt op het vermogendisplay bevestigt uw handeling.

Aan het einde van de kookcyclus gaat de zone uit, geeft de schakelklok 0 weer en hoort u een pieptoon.

- Druk op de toets "+" of "-" van de schakelklok om een einde te maken aan de pieptoon.

Om de instellingen van de schakelklok te wijzigen:

Drukt u op de toetsen “+” of “=” van de schakel-klok.

Om de schakelklok stop te zetten:

Drukt u gelijktijdig enkele seconden op de toetsen “+” en “-” van de schakelklok of op de toets “-” van de schakelklok tot 0 verschijnt.

Om de schakelklok op een andere kookzone over te zetten:

- Stopt u de lopende schakelklok.

-Verplaatst u de schakelklok naar een andere ingeschakelde kookzone door meermaals op de toets te drukken.

Uw kookplaat heeft een kinderbeveiliging die de bedieningen vergrendelt wanneer de plaat niet is ingeschakeld (bijvoorbeeld bij het reinigen) of tijdens het koken (om de instellingen niet te wijzigen).

Uit veiligheidsoverwegingen is alleen de toets "stop" altijd actief en dient om een kookzone te onderbreken, zelfs wanneer die vergrendeld is.

•Hoe vergrendelen?

Druk nu op de vergrendelingstoets tot de led bovenaan oplicht en een pieptoon de handeling bevestigt.

• Plaat vergrendeld in werking

De weergave van de kookzones in werking geeft afwisselend het vermogen het symbool van de vergrendeling weer.

Wanneer u druk op de toetsen van het vermogen of de schakelklok van de zones in werking, licht de led van de vergrendeling op en gaat weer uit na enkele seconden,

Alleen de toets "stop" is altijd actief

Voor de kookzones die niet in werking zijn, gaan het symbool en de led aan wanneer u druk op de toetsen start/stop".

Deze weergave verdwijnt na enkele seconden,

- De plaat is vergrendeld en uitgeschakeld

De led boven de vergrendelingstoets is uit. Een korte druk op deze toets doet de led branden.

De led licht op wanneer u druk op de toets start / stop van een willekeurige zone.

•Hoe ontgrendelen?

Druk op de vergrendelingstoets: de led gaat uit en u hoort een dubbele pieptoon. De kookplaat is ontgrendeld.

Advies

Vergeet niet de kookplaat te ontgrendelen vooraleer hem weer te gebruiken (zie hoofdstuk "gebruik kinderbeveiliging").

Indien u de bereiding vergeet stop te zetten, is de kookplaat uitgerust met een beveiliging "Auto-Stop system" die de vergeten kookzone onmiddellijk uitschakelt na een welbepaalde tijd (begrepen tussen 1 en 10 uur volgens het gebruikt vermogen).

Wanneer deze beveiliging in werking treedt, wordt de onderbreking van de kookzone aangegeven met de weergave "AS" of "A" in de bedieningszone en wordt gedurende ongeveer 2 minuten een pieptoon afgegeven. Het volstaat op een willekeurige bedieningstoets te drukken om de pieptoon te onderbreken.

Een dubbele pieptoon bevestigt uw handeling.

• BEHOUD VAN HET APPARAAT

De kookpotten niet te hard op de kookplaat neerzetten:

Het glazen oppervlak van de glaskeramische plaat is heel sterk, maar niettemin niet onbreekbaar.

Leg geen warme deksel plat op de kookplaat. Een 'zuignapeffect' zou de plaat kunnen beschadigen.

Voorkom dat de kookpotten over de plaat wrijven, omdat dit na verloop van tijd de bovenzijde van de glaskeramische plaat kan beschadigen.

Zet geen potten op de lijst of kap (naargelang het model).

Gebruik geen potten met ruwe of oneffen bodem: er kunnen stoffen onder blijven steken die vlekken of krassen op de kookplaat kunnen veroorzaken.

Beschadigingen die de werking van de kookplaat niet storen of onmogelijk maken, vallen niet onder de garantie van dit apparaat.

Geen onderhouds- en ontvlambare producten in het meubel onder de kookplaat opbergen.

Verwarm geen gesloten blikken, omdat die kunnen ontploffen.

Dat geldt uiteraard voor alle kookstanden.

Gebruik voor het koken nooit aluminiumfolie. In aluminium verpakte producten of producten in een aluminium bakje nooit rechtstreeks op de kookplaat zetten.

Het aluminiumfolie smelt en brengt onherstelbare schade toe aan uw kookapparaat.

Laat nooit allerhande dingen op de kookplaat staan (onverwacht aanzetten, krassen ...).

Gebruik geen stoomreiniger. De met kracht ontsnappende stoom kan de kookplaat schade toebrengen.

• ONDERHOUD VAN HET APPARAAT

SOORTEN VUIL	GEBRUIK	REINIGINGSMETHODE
Licht.	Huishoudsponsen.	Het te reinigen gebied met warm water doorweken, daarna afvegen.
Ingebakken vlekken.Zoete overkooksels,gesmolten plastic.	Huishoudsponsen.Speciaal glaskrab-bertje.	Het te reinigen gebied met warm water doorweken, een speciaal glaskrabbertje gebruiken om het ergste vuil te verwijde-ren, daarna met de schuurzijde van een huishoudsponsje het resterende vuil ver-wijderen en afvegen.
Kringen en kalkaanslag.	Witte wijnazijn.	Warme witte wijnazijn op de vlekken aan-brengen, laten inwerken en afvegen met een zachte doek.
Glanzende metalen ver-kleuringen.Wekelijks onderhoud.	Speciaal product voor glaskerami-sche kookplaten.	Een speciaal product voor glaskeramische platen aanbrengen op de plaat, bij voor-keur met siliconen (beschermend effect).
crème huishoudspons voor delicate vaat poeder schuurspons

• Bij de inwerkingstelling

U CONSTATEERT HET VOLGENDE:	MOGELIJKE OORZAKEN: OPL	LOSSINGEN:
Er verschijnt een lichtgevend display.	Normale werking.	Niets.
De installatie is doorgeslagen.	Verkeerde aansluiting van de kookplaat.	Controleer de conformiteit. Zie hoofdstuk aansluiting.
Slechts één zijde werkt.

• Bij de inwerkingstelling

U CONSTATEERT HET VOLGENDE:	MOGELIJKE OORZAKEN: OPL	LOSSINGEN:
De kookplaat werkt niet en de lichtgevende displays op het bedieningspaneel blijven uit.	Het apparaat krijgt geen stroom. De voeding of de aan-sluiting is defect.	Controleer de zekerin-gen en de elektrische hoofdschakelaar.
de kookplaat werkt niet, het gegeven verschijnt.	De kookplaat is vergrendeld	zie hoofdstuk gebruik kinderbeveiliging

• In gebruik

UCONSTATEERTHETVOLGENDE:	MOGELIJKE OORZAKEN: OPLOSSINGEN:
De kookplaat is gestopt en geeft ongeveer elke 10 secon- den een pieptoon af. Een of F7 verschijnt.	Er is iets overgekookt of er ligt een voorwerp op het bedie- ningspaneel.	Reinig het voorwerp of verwijder het en ga ver- der met koken.
Een serie kleine of F7 wordt weergegeven.	De elektronische schakelingen zijn verhit.	Zie hoofdstuk inbouw.

Let op

Bij een breuk, scheurtje of barst, hoe klein ook, in de glaskeramische plaat,

het apparaat onmiddellijk loskoppelen om elektrische schokken te vermijden.

Neem contact op met de Servicedienst.

• GLASKERAMIEK

		BAKKEN EN BRENGEN TOT KOOKPUNT	BRA DEN BAK KEN/GOUD BRU IN LAAGJE GEVEN HET KOOKPUNT ZACHT KOKEN		KOKEN STOVEN			WARM HOUDEN
		9	8	7	6	5	4	3	2	1
SOEPEN	BOUILLON					●
	MAALTIJDSOEPEN							●
VIS	COURT-BOUILLON			●
	DIEPVRIESWAREN					●
SAUS	DIK OP BASIS VAN BLOEM							●
	MET BOTER EN EIEREN (BEARNAISE, HOLLANDSE SAUS)								●
	BEREIDE SAUZEN	9	8	7	6	5	4	3	2	1
GROENTE	ANDIJVIE, SPINAZIE						●
	DROGE GROENTEN						●
	GEKOOKTE AARDAPPELEN						●
	GEBAKKEN AARDAPPELEN					●
	GESAUTEERDE AARDAPPELEN					●
	GROENTEN ONTDOOIEN						●
VLEES	DUNNE LAPJES VLEES	●
	GEBAKKEN BIEFSTUK			●
	GRILLGERECHTEN (GIETUZEREN GRILL)	●
FRITUUR	DIEPGEVROREN FRIETJES	●
	VERSE FRIETJES	●
		9	8	7	6	5	4	3	2	1
VARIANTEN	SNELKOOKPAN (VANAF HET MOMENT DAT HET BEGINT TE SISSEN)						●
	MOES							●
	PANNENKOEKEN			●
	ENGELSE CRÈME								●
	GESMOLTEN CHOCOLA									●
	JAM				●
	MELK						●
	SPIEGELEIEREN				●
	PASTA					●
	BABYPOTJES (BAIN MARIE)								●
	RAGOUT						●
	RIJST RIJSTEBRIJ					●			●

Fagor Brandt SAS, Ihuurder-behe erder - Aandel enven no otschap meteen kapthaal van 20 000 000 euros RCS Nant erre 440 30 31 96.
