GEBRUIKSAANWIJZING BR-2000 Buienradar

Bevestigen van de meegeleverde pijp 9 Voeding 9 Plaatsen buiten-unit 9

4 GEBRUIKEN 10

4.1 Binnen-sensor.... 10

Tijd en datum.... 16

Tijdformaat.... 17

Datumformaat 17

Temperatuur Unit 17

Luchtdruk Unit.... 17

Windsnelheid Unit.... 17

Neerslag Unit 17

Licht Unit....17

Neerslag Weergave.... 17

Luchtdruk Weergave 17

Weerbeeld 18

Storm 18

Actueel weer 18

Regen reset 18

Bewaar interval.... 18

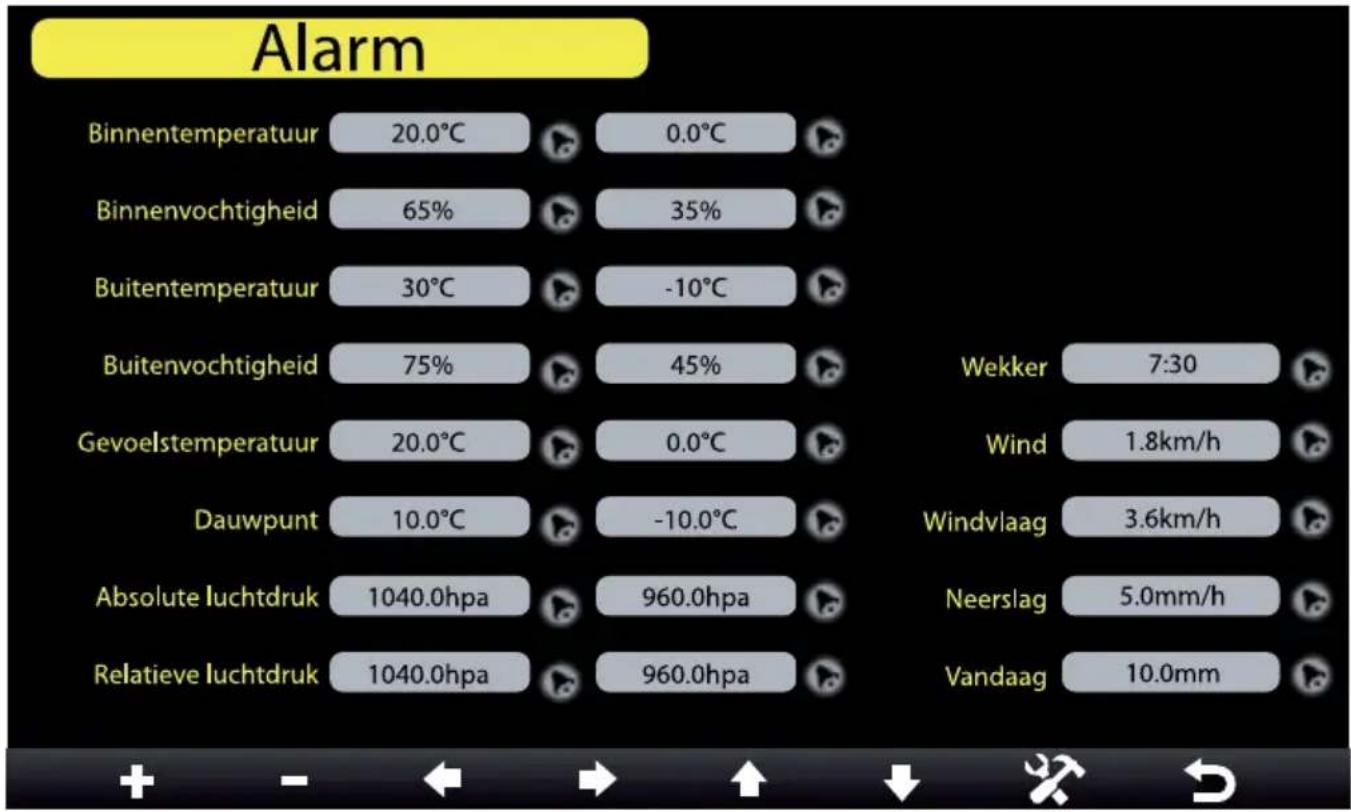

5.2 Alarm-scherm.... 1:

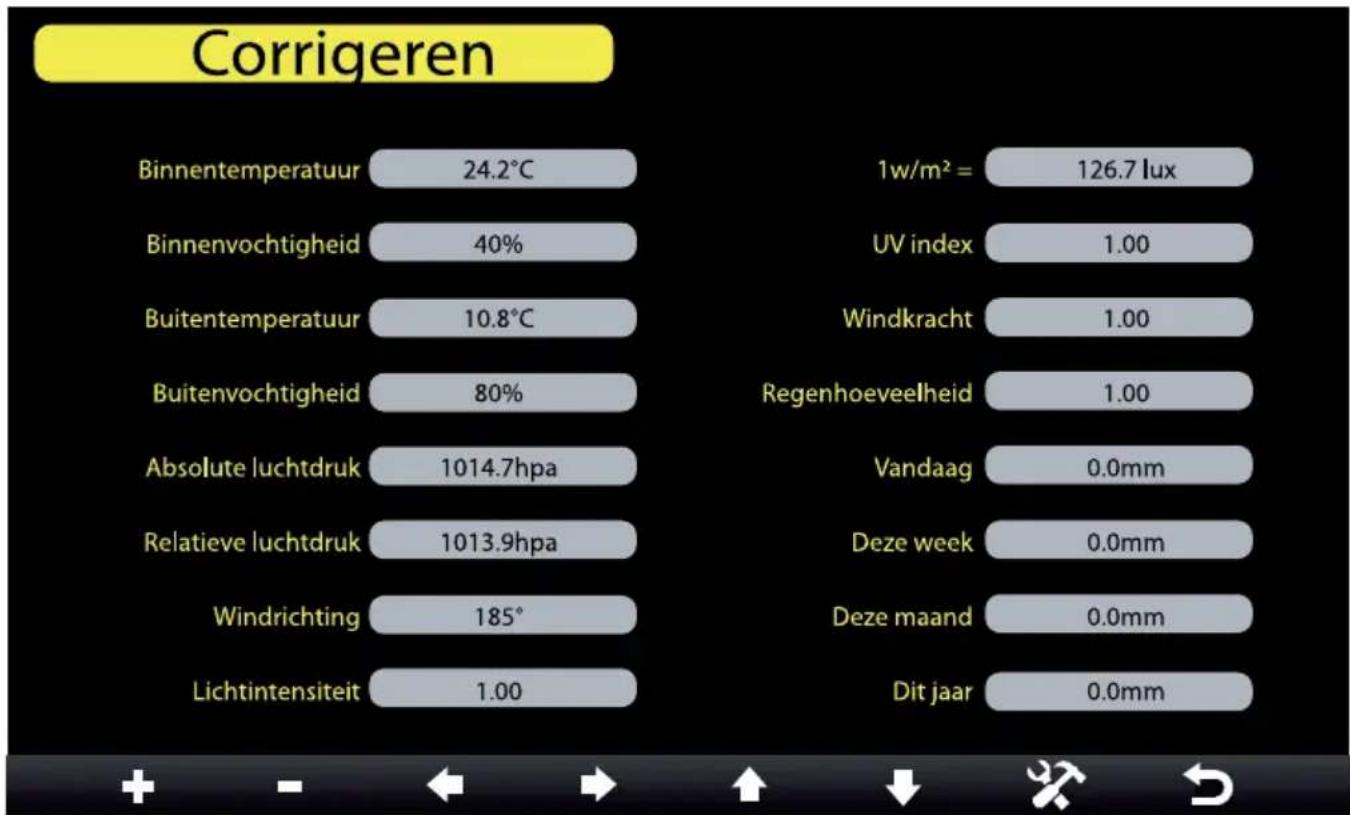

5.3 Correctie-scherm.... 2

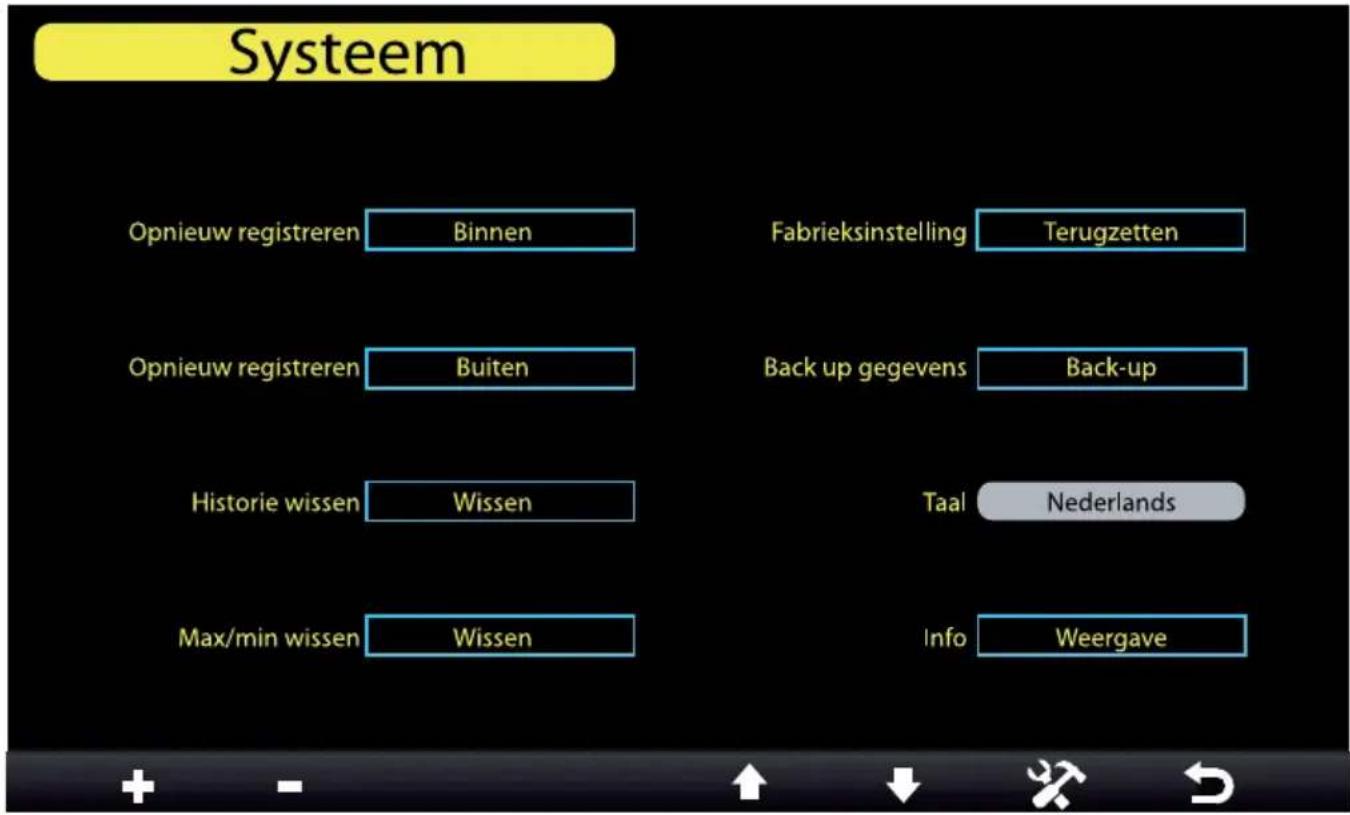

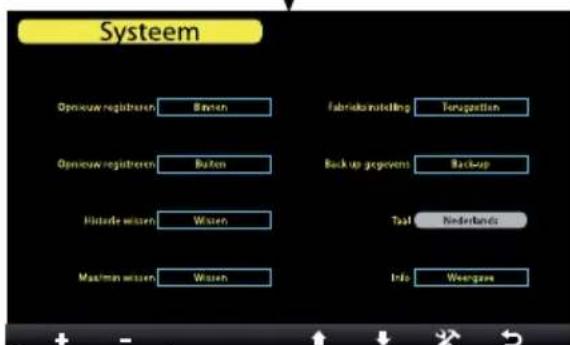

5.4 Systeem-scherm

Opnieuw registreren [Binnen] 21

Opnieuw registreren [Buiten] 22

Historie wissen....22

Max/Min wissen

Fabrieksinstellingen

Back-up gegevens

Taal

6 BACK-UP 24

6.1 Voorbereiding
6.2 Back-up maken

7 SPECIFICATIES....25

7.1 Voeding 25
7.2 Sensoren buiten-unit 25
7.3 Sensoren binnen-unit....25
7.4 Systeem 25

8 FABRIEKSINSTELLINGEN....26

8.1 Basis-instellingen 26
8.2 Alarm-instellingen

1. ONDERHOUD....27
2. HET TOESTEL VERWIJDEREN (MILIEU)......27
3. VERKLARING VAN CONFORMITEIT 27
4. GARANTIEVOORWAARDEN 28

1 INTRODUCTIE

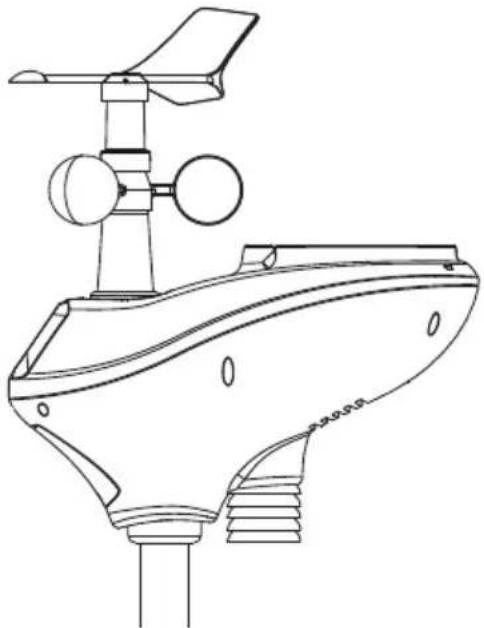

1.1 Systeembeschrijving

Het Buienradar © BR-2000 weerstation bestaat uit de volgende componenten:

De buiten-unit heeft een ingebouwde regenmeter, windsnelheidsmeter, windrichtingsensor, temperatuursensor, vochtigheidssensor en zonnecel. De meetgegevens van deze sensoren worden draadloos doorgestuurd naar de display-unit. De buiten-unit wordt gevoed door oplaadbare batterijen die op spanning worden gehouden door de zonnecel.

De buiten-unit wordt geleverd inclusief oplaadbare batterijen en bevestigingsmateriaal.

Attentie: dit zijn geen normale oplaadbare batterijen en mogen NIET in een normale batterijlader opgeladen worden.

Binnen-unit:

De binnen-unit beschikt over een temperatuursensor, vochtigheidssensor en druksensor. De meetgegevens van deze sensoren worden draadloos doorgestuurd naar de display-unit, tevens worden deze gegevens op het eigen display van de binnen-unit weergegeven. De binnen-unit wordt gevoed door de 2 bijgeleverde 1,5V AAA alkaline batterijen.

Display-unit:

De display-unit ontvangt de meet- gegevens van de buiten- en de binnen- unit en geeft deze weer op het 17,5 cm (6.9") grote kleuren LCD- scherm. Daarnaast worden deze meet- gegevens opgeslagen en kunnen op het scherm worden weergegeven in tabel- vorm of in grafi ekvorm.

De geheugencapaciteit bedraagt 660.000 records.

De display-unit wordt gevoed door de meegeleverde 5V/2A voedingsadapter.

1.2 Menustructuur

Het instellen en het bedienen van de display-unit is menu-gestuurd; schematisch ziet deze structuur er als volgt uit:

Weer-scherm

Max/Min-scherm

Nr	ID#	Eccentricular tissue PCT	B cell endothelial tissue (%)	Lymph node metastasis (%)	Lymph node gland (%)	M/F samples	N/absence/benign
1	87 39 A/10/2012	18.5	46	8.5	56	6.6	8.6
2	88 39 A/10/2012	19.1	46	10.2	59	6.6	8.6
3	88 39 A/10/2012	19.3	46	10.8	54	6.6	8.6
4	89 39 A/10/2012	19.5	46	11.5	56	6.6	8.6
5	89 39 A/10/2012	19.3	46	13.4	49	6.5	7.6
6	78 39 A/10/2012	19.1	39	13.9	45	6.6	7.6
7	78 39 A/10/2012	19.1	39	13.9	45	6.4	7.2
8	71 39 A/10/2012	19.3	39	14.1	45	6.5	7.6
9	71 39 A/10/2012	19.6	39	14.3	49	6.7	7.8

Historie-scherm

Grafi ek-scherm

Deze schermen worden in de hoofdstukken 4 en 5 uitgebreid besproken.

Instel-scherm

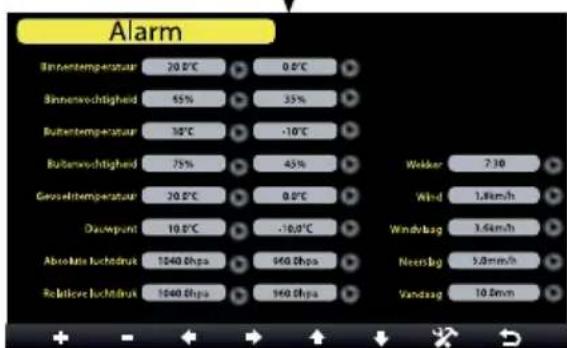

Alarm-scherm

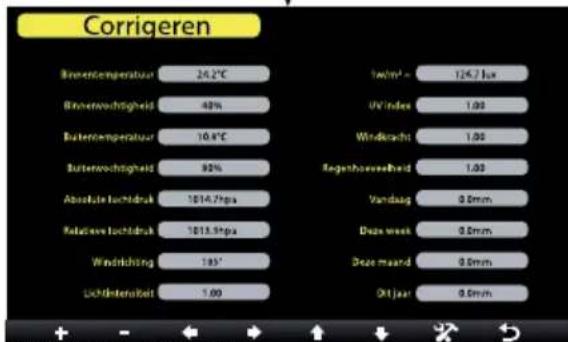

Correctie-scherm

Systeem-scherm

terug naar het weerscherm

2 OVERZICHT

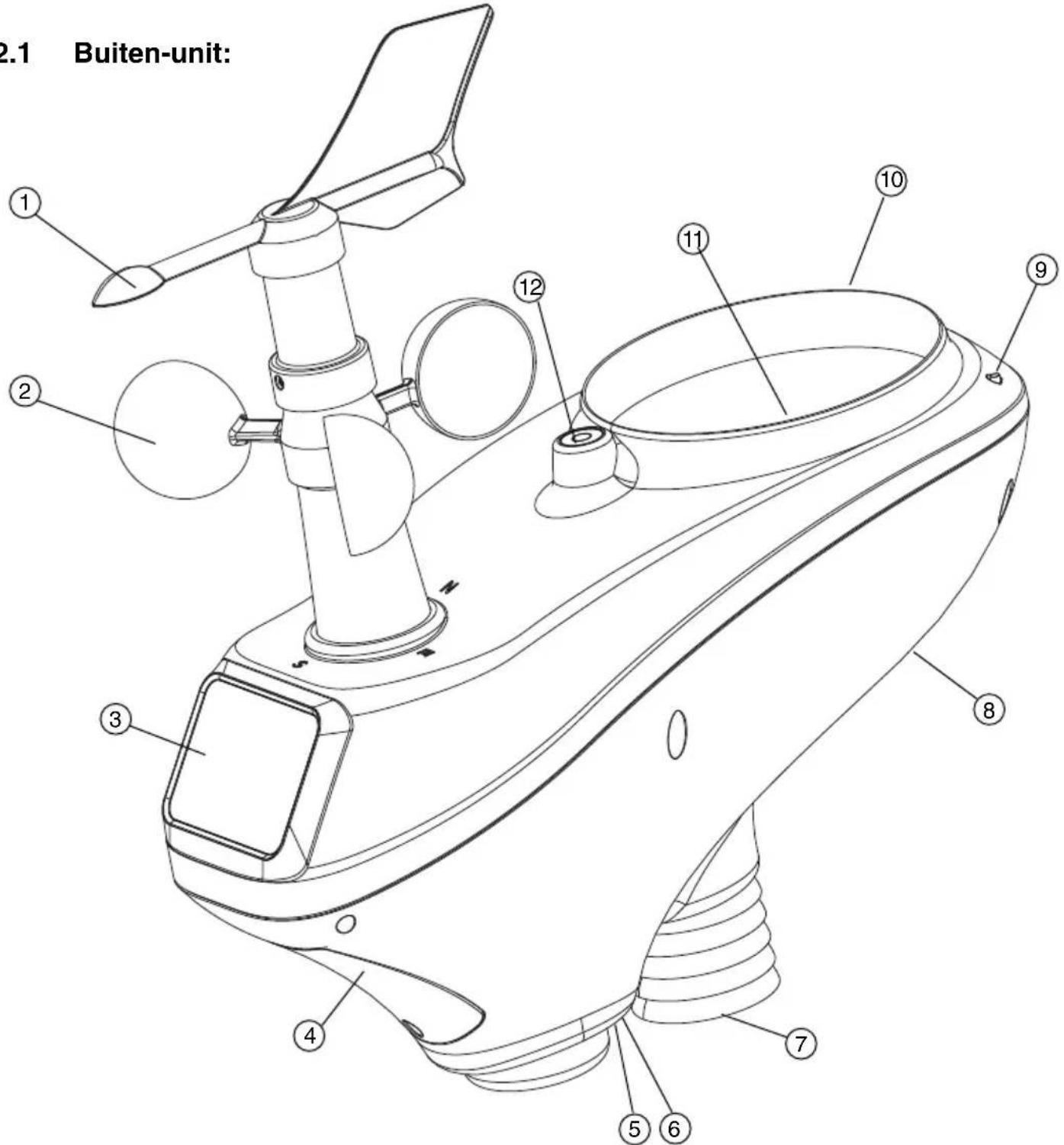

2.1 Buiten-unit:

1. windrichtingmeter: geeft de richting aan waaruit de wind waait en geeft deze door aan de display-unit
2. windsnelheidsmeter: meet de windsnelheid en geeft deze door aan de display-unit
3. zonnecelunit: deze wekt de spanning op om de batterijen op te laden
4. batterijcompartiment: ruimte voor de AA 1,5V oplaadbare Alkaline batterijen
5. zendindicatie-LED: licht op, op momenten dat de buiten-unit de meetgegevens doorstuurt naar de display-unit
6. resettoets: met een puntig voorwerp indrukken om de zender te resetten in het geval de verbinding met de ontvanger is weggevallen (zie ook paragraaf 5.4)

7. temperatuursensor: neemt de buitentemperatuur op en geeft deze door aan de display-unit

8. kalibratieschroef: achter een afdeksticker zit een regenmeter afstelschroef, deze schroef is door de fabriek afgeregeld en gefi xeerd en heeft geen gebruikersfunctie

9. UV sensor: deze sensor meet de hoeveelheid UV-straling en geeft deze door aan de display-unit
10. lichtsensor: deze sensor meet de hoeveelheid licht en geeft deze door aan de display-unit
11. regenmeter: onder deze opvangbak zit de eigenlijke regenmeter die de hoeveelheid neerslag meet en doorgeeft aan de display-unit
12. waterpas: hulpmiddel om de buiten-unit exact waterpas te plaatsen

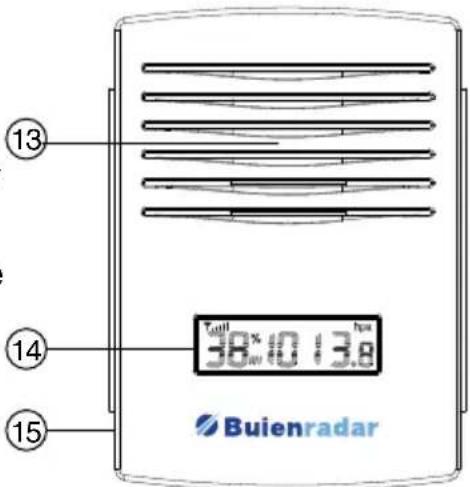

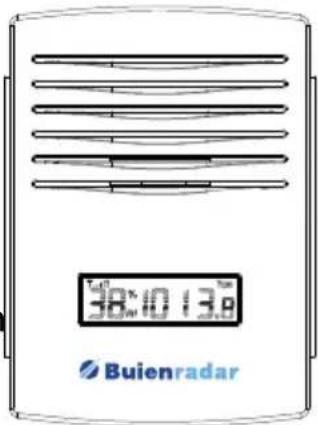

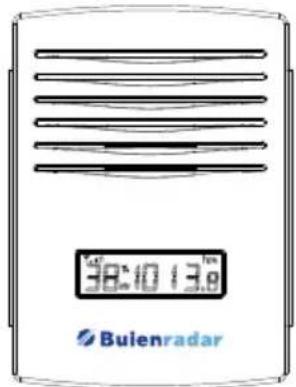

2.2 Binnen-unit:

1. hier zitten de sensoren voor de temperatuur, luchtdruk en luchtvochtigheid
2. display: geeft afwisselend de binnenvochtigheid / binnentemperatuur en de luchtdruk weer
3. batterijcompartiment (achterzijde): ruimte voor de 2 meegeleverde batterijen (AAA, 1.5V)

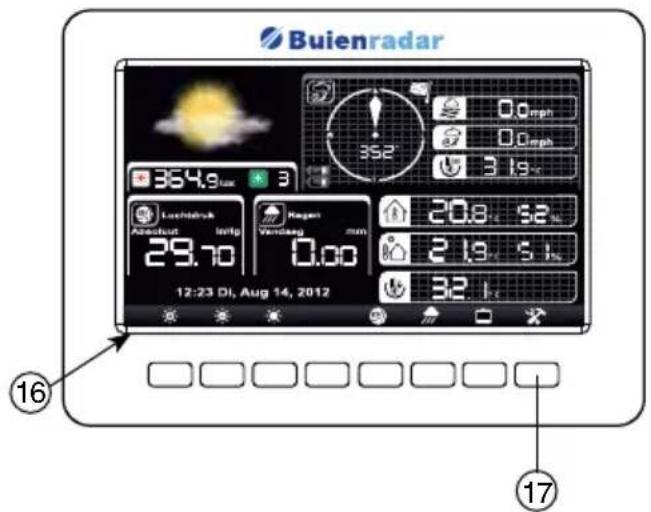

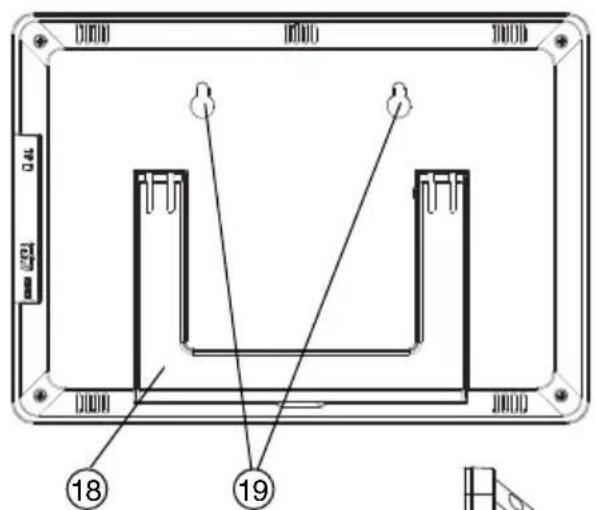

2.3 Display-unit:

1. scherm
2. functietoetsen: deze hebben de functie die op dat moment in de display wordt weergegeven
3. uitklapbare standaard bij gebruik als bureau model
4. bevestigingsogen bij wandmontage
5. slot voor SD kaart van maximaal 32GB
6. aansluiting voor voedingsadapter, 5V 2A—←+
7. resetdrukknopje (deze heeft geen gebruikersfunctie; als u dit knopje met een puntig voorwerp indrukt, met bijvoorbeeld een rechtgebogen paperclip, dan heeft dit hetzelfde effect als de voedingsadapter even los te nemen)

3 INSTALLATIE

3.1 Binnen-unit:

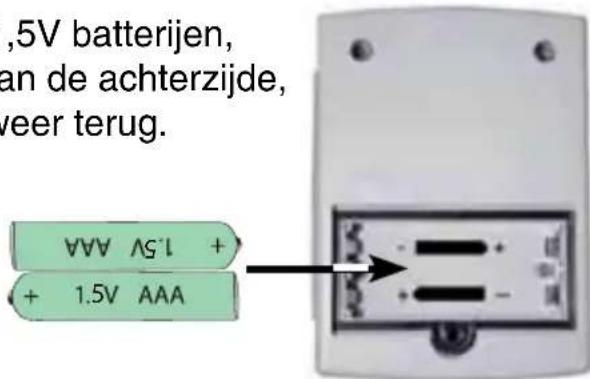

De binnen-unit wordt gevoed door 2 alkaline 1,5V batterijen, formaat AAA. Verwijder het batterijdekseltje aan de achterzijde, plaats de 2 batterijen en plaats het dekseltje weer terug.

Bevestig de muurplaat op ooghoogte met behulp van de 3 kleine meegeleverde schroeven aan de wand (zie ook de plaat-singtips hieronder), klik dan de binnen-unit in de muurplaat.

Plaatsingtips:

• Hang de binnen-unit centraal in de ruimte, bij voorkeur op ooghoogte.
• Zorg dat de omgevingstemperatuur bij de binnen-unit niet wordt beïnvloed door lampen, radiatoren, deuren of ramen, tocht en dergelijke.
• Hang de unit vrij, dus niet achter bijvoorbeeld een gordijn.

3.2 Display-unit:

De display-unit wordt gevoed via de meegeleverde 5V voedingsadapter. Zorg dus dat een 230Volt stopcontact aanwezig is in de nabijheid van de display-unit.

U kunt de display-unit aan de wand bevestigen. Boor daartoe met een onderlinge afstand van 6,6 cm 2 gaten naast elkaar in de wand en plaats hierin plug en schroef. Laat de kop van de schroef enkele millimeters uitsteken. Bevestig de display-unit door deze met de sleutelgatopeningen aan de achterzijde over de schroeven te hangen.

Gebruikt u de display-unit staand op een bureau of tafel, gebruik dan de standaard die u aan de achterzijde uit de display-unit kunt klikken.

aansluiting voedings- adapter

U schakelt de display-unit in door het voedingsadapterplugje in de display-unit te steken en de adapter in een 230V stopcontact te doen. Na enkele seconden start de display-unit op.

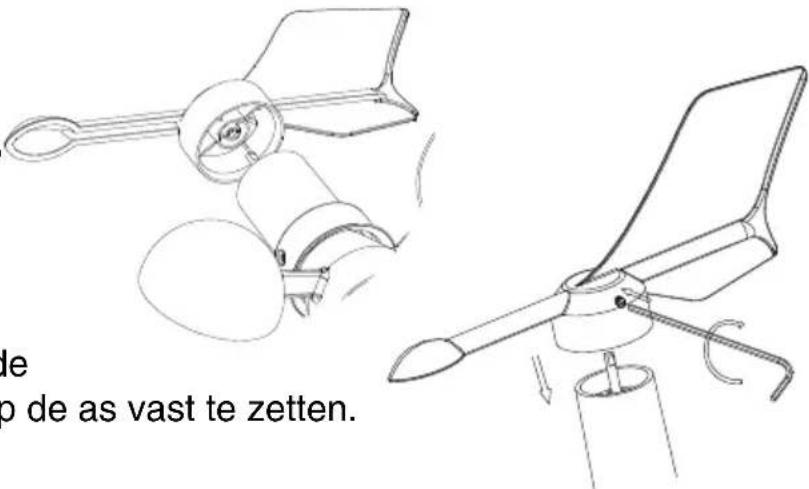

Schuif de windvaan over de as, hierbij rekening houdend met de afgeplatte zijde in de as en in de windvaan.

Gebruik hierna de meegeleverde inbussleutel om de windvaan op de as vast te zetten.

Bevestigen van de meegeleverde pijp:

1. ontgrendel de pijp-borging van de buiten-unit door deze zwarte ring linksom los te klikken
2. schuif de pijp met de inkepingen in de buiten-unit
3. draai de pijp rond zijn lengte-as zodat de inkepingen van de pijp in de nokjes van de buiten-unit vallen
4. schuif de borgring van onder af op de pijp en draai deze rechtsom vast aan de buiten-unit; de pijp is nu stevig verbonden met de buiten-unit

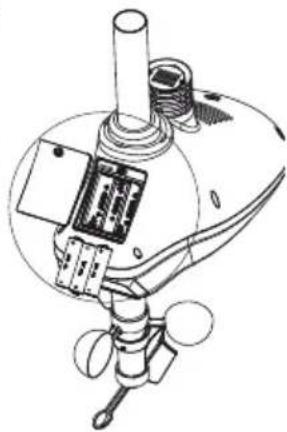

Voeding:

Open het batterijcompartiment, plaats de 3 oplaadbare batterijen en sluit het batterijcompartiment. Attentie: deze batterijen zijn NIET op te laden via een normale batterijlader.

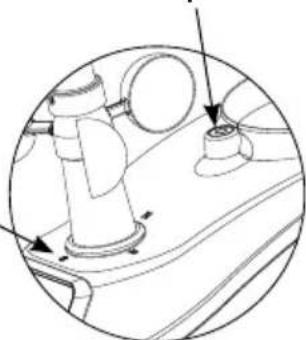

Plaatsen buiten-unit:

• Controleer eerst of de buiten-unit binnen bereik is van de display-unit alvorens u de buiten-unit defi nitief plaatst.
• Gebruik de waterpas direct naast de regenmeter om de buiten-unit waterpas te monteren.

- Let op de indicatie N-E-S-W rondom de mast van de windsnelheidsmeter, deze moeten naar de juiste windrichting wijzen (N = noorden, E = Oosten, S = zuiden, W = Westen).

- Zorg dat de buiten-unit vrij hangt. Vooral de windsnelheidsmeter en het windvaantje moeten in de directe wind hangen.

- Zoek een locatie waar de kans op inwaaiende bladeren minimaal is. In het regenbakje gewaaide bladeren kunnen de regenmeter blokkeren of de meetresultaten beïnvloeden.

U kunt gebruik maken van het mee- geleverde bevestigingsmateriaal om de buiten-unit op de door u gewenste locatie te bevestigen.

In rust geeft het display van de binnen-unit afwisselend de luchtvochtigheid + de temperatuur aan, gevolgd door de luchtdruk. Deze informatie wordt tevens door de binnen-unit naar de display-unit gezonden.

De binnen-unit wordt direct ingeschakeld zodra u de batterijen plaatst. De binnen-unit heeft geen aan-uit schakelaar.

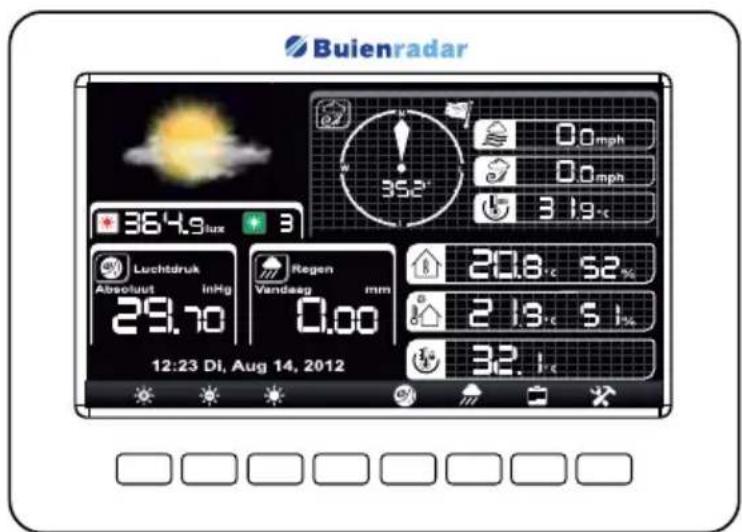

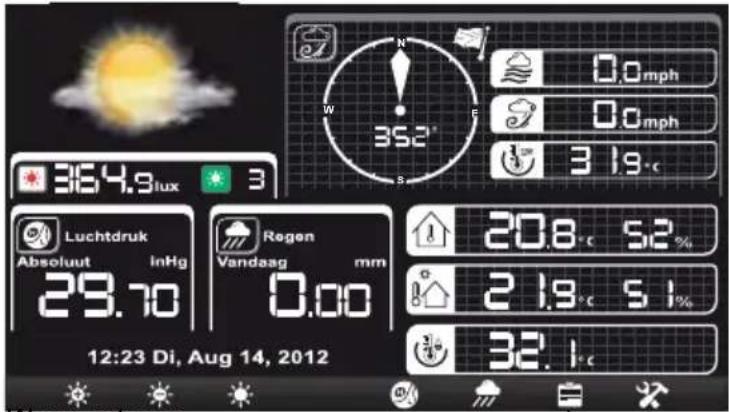

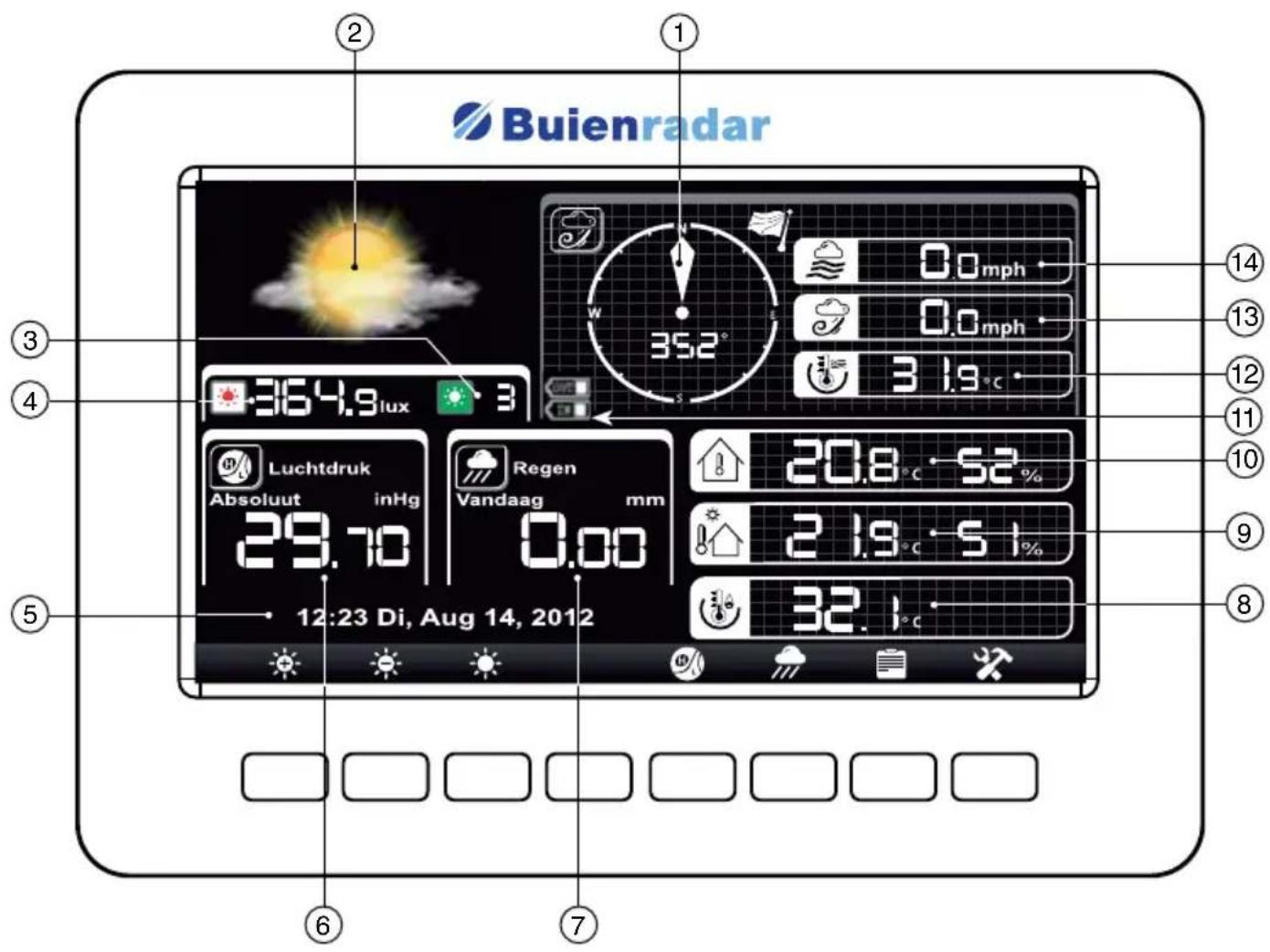

4.2 Weer-scherm:

Zodra u de voedingsadapter heeft aangesloten en deze in een 230V stopcontact heeft gedaan, start de display-unit op. Na de opstartperiode van ruim 20 seconden, verschijnt het Weer-scherm en geeft de volgende informatie weer:

1. weergave van de windrichting, in grafi sche (animatie) vorm en in graden ten opzichte van het Noorden
2. de weersverwachting, gebaseerd op het verloop van de luchtdruk; de volgen-de weergaven zijn hierbij mogelijk:

1. weergave van de UV index
2. weergave van de lichtsterkte
3. de actuele tijd en datum (zie paragraaf 5.1 voor het instellen van de tijd en de datum)
4. weergave van de luchtdruk
5. weergave van de hoeveelheid neerslag
6. weergave van de dauwpunt temperatuur (dit is de temperatuur waarbij water-damp omgezet wordt naar water (mist, dauw of rijp); het dauwpunt is afhanke- lijk van de omgevingstemperatuur en luchtvochtigheid)
7. weergave van de omgevingstemperatuur en luchtvochtigheid buiten
8. weergave van de omgevingstemperatuur en luchtvochtigheid binnen
9. licht op als de batterijen in de binnen-unit of in de buiten-unit leeg raken
10. weergave van de gevoelstemperatuur buiten (deze wordt berekend uit een combinatie van de luchttemperatuur en de gemiddelde windsnelheid)
11. weergave van de windsnelheid van windvlagen
12. weergave van de gemiddelde windsnelheid

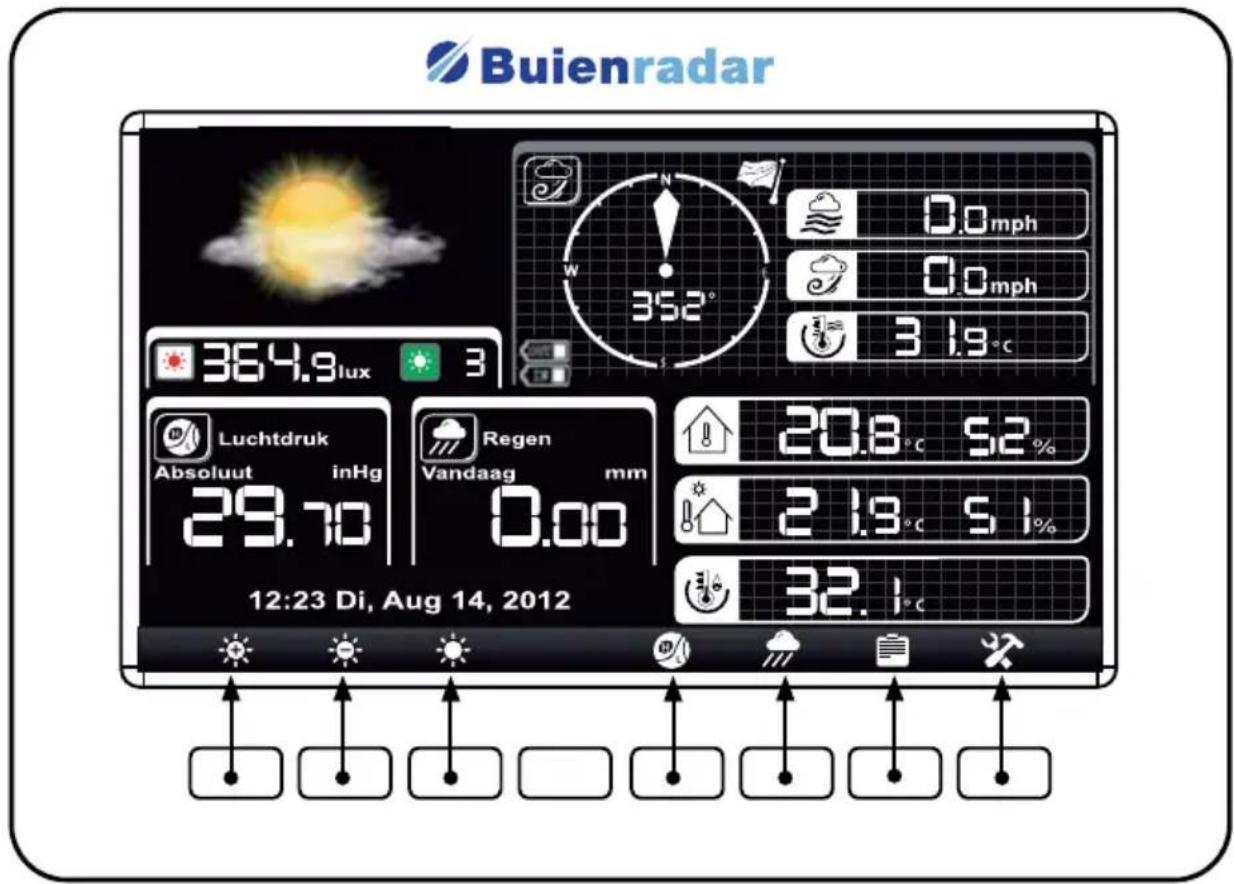

In dit menu hebben de druktoetsen de volgende functies:

: herhaaldelijk indrukken om de helderheid te verhogen
: herhaaldelijk indrukken om de helderheid te verlagen
: indrukken om de achtergrondverlichting uit te schakelen (het beeld wordt nu volledig zwart maar de unit blijft ingeschakeld); op een willekeurige toets van de display-unit drukken om de achtergrondverlichting weer in te schakelen
: om bij de luchtdrukweergave (zie bij ⑥ op de vorige pagina) te wisselen tussen relatieve en absolute luchtdruk
: om de neerslagweergave (zie bij ⑦ op de vorige pagina) in absolute vorm weer te geven of gedurende een bepaalde periode

Attentie: als u kiest voor "mm/h" dan wordt de hoeveelheid neerslag over een periode van 10 minuten gemeten en deze waarde wordt met 6 vermenigvuldigd. Hier wordt dus de verwachting weergegeven van de hoeveelheid regen voor het komende uur als het blijft regenen zoals in de laatste 10 minuten.

: om de historie te openen, zie ook de paragrafen 4.3, 4.4 en 4.5

: om het instellingen menu te openen, zie het volledige hoofdstuk 5

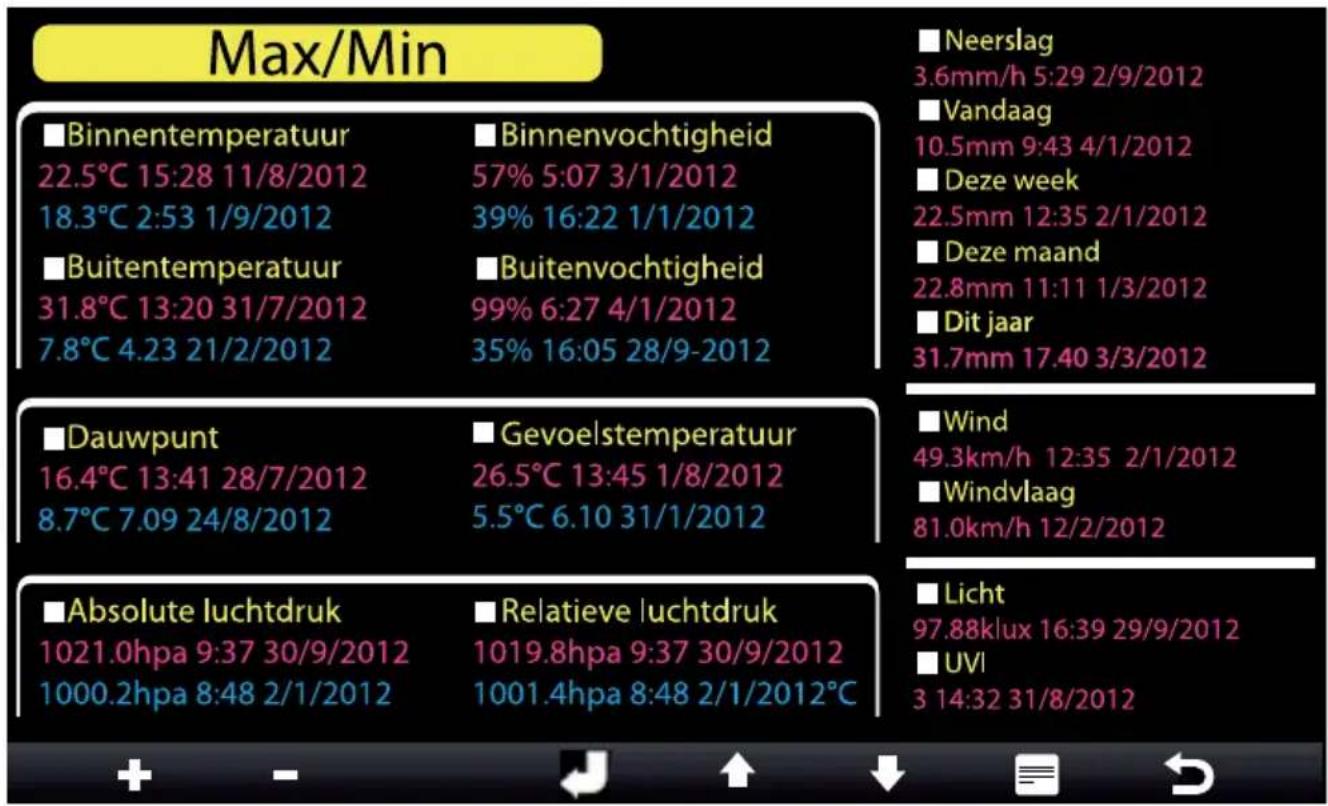

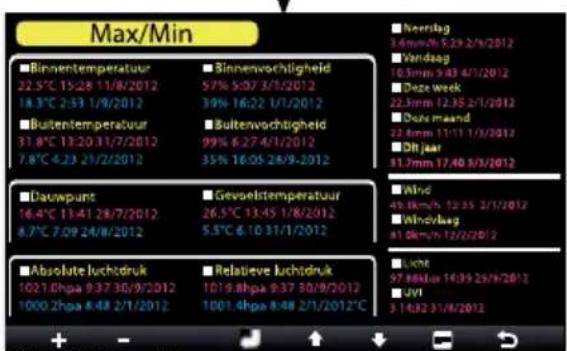

4.3 Max/Min-scherm:

Als u vanuit het Weer-scherm op toets 📁 drukt, opent u het Max/Min-scherm. Dit ziet er als volgt uit waarbij bij u andere waarden zullen worden weergegeven:

• in de rode kleur worden de maximaal gemeten waarden weergegeven, samen met de betreffende tijd en datum
• in de blauwe kleur worden de minimum gemeten waarden weergegeven, samen met de betreffende tijd en datum
• gebruik toe om terug te gaan naar het Weer-scherm
• gebruik toets om naar het Historie-scherm te gaan

Max/Min wissen:

1. gebruik de toetsen ↑ / -om het te wissen onderdeel te selecteren
2. druk o + om dit onderdeel te activeren, een vinkje ('v') licht op in het witte vierkantje (u kunt aansluitend meerdere onderdelen activeren)
3. druk op toets een pop-up venster verschijnt waarin u wordt gevraagd het wissen te bevestigen
4. gebruik ↑ of ↓m het woordje [Ja] groen te laten oplichten als u wilt wissen of laat [Nee] groen oplichten om het wissen af te breken
5. druk o + , de Max/Min gegevens worden gewist (of het wissen wordt afgebroken als u [nee] heeft geselecteerd)

4.4 Historie-scherm:

Als u vanaf het Max/Min-scherm op toets 📄 drukt, opent u het Historie-scherm. Hier kunt u de historie per tijdinterval zien. U kunt zelf de intervaltijden instellen waarop de gegevens worden vastgelegd; zie hiervoor het item ‘Bewaar interval’ in paragraaf 5.1.

Nr	Tijd	Binnentemperatuur (°C)	Binnenvochtigheid (%)	Buitentemperatuur (°C)	Buitenvochtigheid (%)	Wind (km/h)	Windvlaag (km/h)
1	07:30 8/10/2012	18.5	40	8.5	50	0.0	0.0
2	08:00 8/10/2012	19.1	40	10.2	50	0.0	0.0
3	08:30 8/10/2012	19.3	40	10.8	50	0.0	0.0
4	09:00 8/10/2012	19.5	40	11.3	50	0.0	0.0
5	09:30 8/10/2012	19.3	40	13.4	49	0.5	1.0
6	10:00 8/10/2012	19.1	39	13.9	49	0.6	1.0
7	10:30 8/10/2012	19.1	39	13.9	49	0.6	1.2
8	11:00 8/10/2012	19.3	39	14.1	49	0.5	1.0
9	11:30 8/10/2012	19.8	39	14.0	49	0.3	0.8

• gebruik ← en → m het beeld naar links of naar rechts te scrollen
• gebruik de toetsen / 1 om door de historie te bladeren
• als de lijst erg lang is, druk dan op toets; een geel pop-up venster verschijnt en geeft aan uit hoeveel pagina's deze lijst bestaat

- gebruik de toetsen , , en om een patinanimmer in te geven

• gebruikem [Ok] groen te laten oplichten
• druk - op of om de gewenste pagina op het scher

- standaard wordt de historie van het lopende jaar weergegeven, druk op

om een ander jaar te selecteren: (dit is pas van toepassing bij het langer in gebruik zijn van het weerstation)

• selecteren het gemeinste jaar
• druk op om dat eer te openen of druk op om de

jaar te wissen (let op dat u niet de historie van het lopende jaar kunt wissen, zie paragraaf 5.4 indien u deze historie ook wilt wissen)

• gebruik toets om de historie in grafiekvorm te zien
• gebruik toets ↩ om terug te gaan naar het Weer-scherm

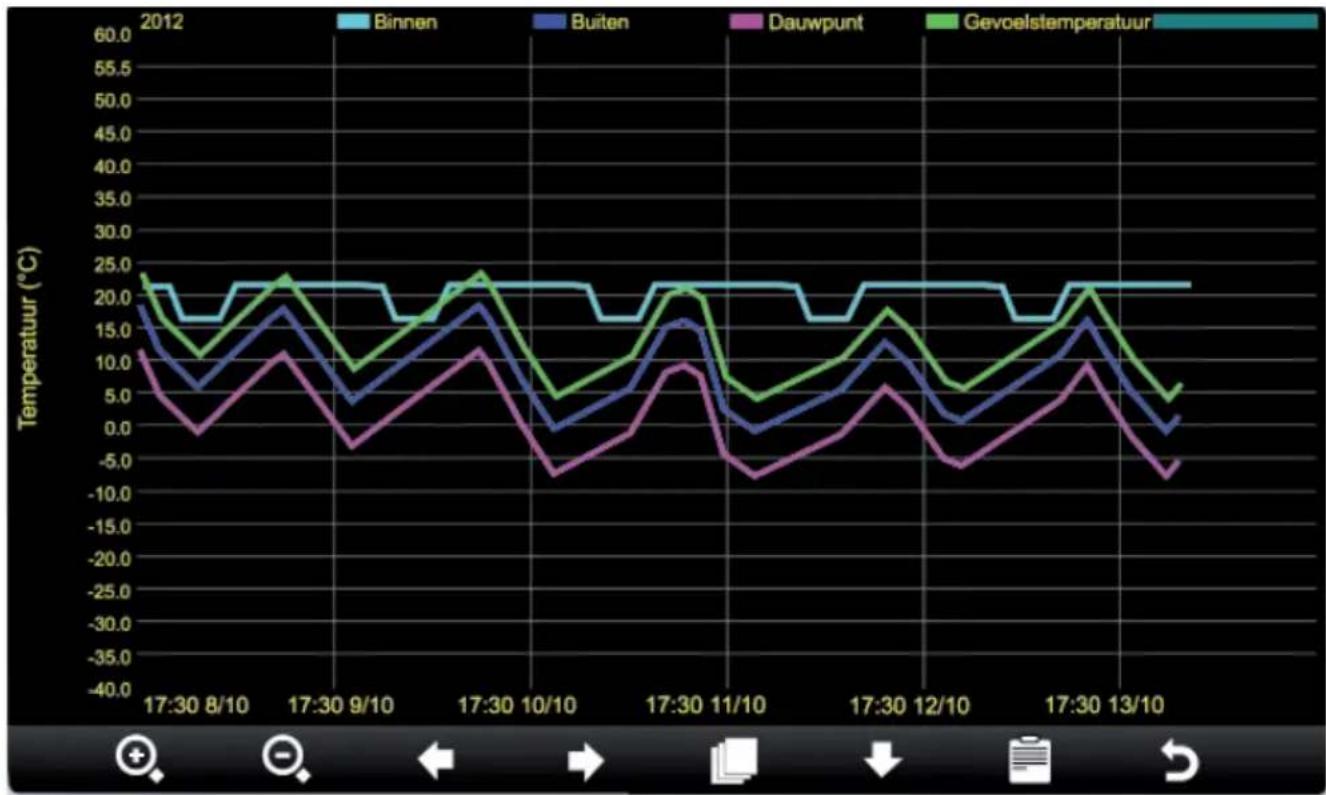

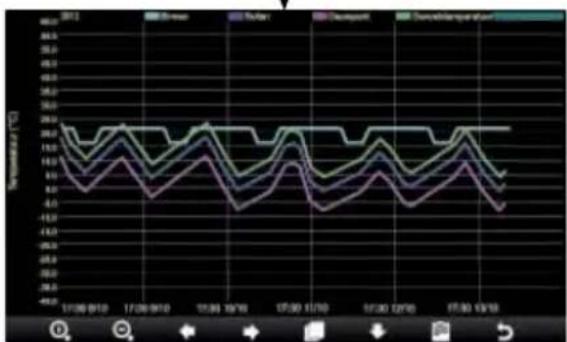

4.5 Grafi ek-scherm:

Als u vanaf het Historie-scherm op toets 📁 drukt, opent u het Grafi ek-scherm. Hier wordt het verloop van de gemeten waarden getoond in functie van de tijd.

• gebruik en om in- of uit te zoomen
• gebruik ← om langs de tijdlijn te lopen
• gebruik ↓ om de grafi ek van een andere parameter te tonen
• standaard wordt de grafi ek van het lopende jaar weergegeven, druk op een ander jaar te selecteren:
• selectaren het gemeinste jaar
• druk op om dat te openen of druk op om de jaar te wissen
• gebruik toes om terug te gaan naar het Weer-scherm

5 INSTELLEN

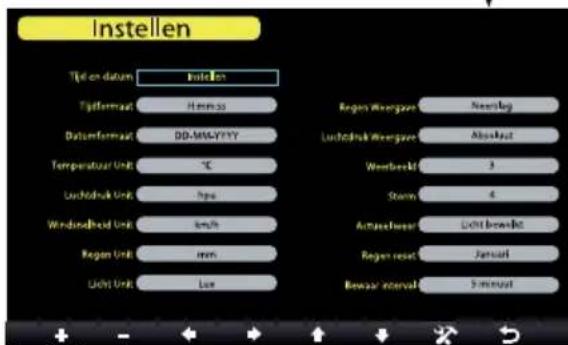

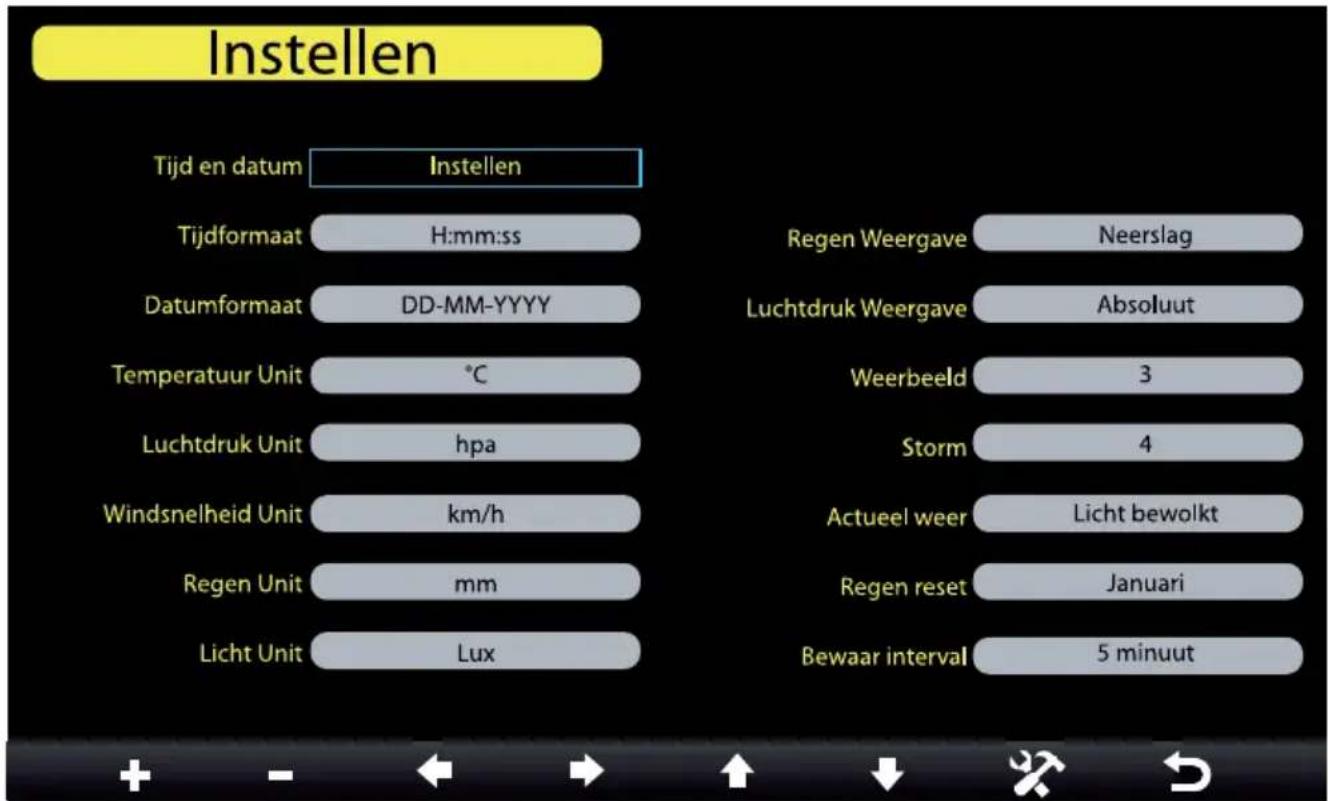

5.1 Instel-scherm:

Door vanuit het Weer-scherm van de display-unit op toets te drukken, opent u het Instel-scherm. Het display ziet er als volgt uit waarbij bij u de instellingen kunnen afwijken:

• gebruik de toetsen
• gebruik toe
• met toe's graaf gaat u naar het Alarm-scherm, zie hiervoor de volgende para-
• gewijzigde instellingen hoeft u niet te bevestigen met bijvoorbeeld een OK-toets; wijzigingen worden automatisch vastgelegd en zijn direct actief

Tijd en datum:

Druk op + of -om dit onderdeel te openen

- selecteer 'Tijd' met toets ↓ ↑

- stel met +en deuren in en druk op

- stel met -en de minuten in en druk op

- stel met en de seconden in

- selecteer 'datum' met toets ↓

- stel met en de dag in en druk op

- stel met en de maand in en druk op

- stel met -en het jaar in

- u kunt nu met toets 📊ruggaan naar het Instel-scherm of met toets de tijdzone waarin u verblijft wijzigen en de automatisch omschakeling bij zomer- of wintertijd uitschakelen.

Tijdformaat:

Gebruik + of -om te wisselen tussen een 24-uur klok (H:mm:ss) of een 12-uur klok (h:mm:ss AM of AM h:mm:ss)

Datumformaat:

Gebruik + of -om de gewenste datum-weergave te selecteren.

Temperatuur Unit:

Gebruik of om de temperatuur in graden Celsius of in graden Fahren heit weer te geven (attentie: de losse binnen-unit kan de temperatuur alleen in graden Celsius weergeven).

Luchtdruk Unit:

Gebruik of de luchtdruk weer te geven in mm kwikdruk (mmHg), inch kwikdruk (inHg) of in hectoPascal (hPa). In de Benelux wordt gebruik gemaakt van de hectoPascal notatie; vroeger werd de luchtdruk ook wel in bar uitgedrukt, 1 mbar is gelijk aan 1 hPa.

Windsnelheid Unit:

Gebruik of om de windsnelheid weer te geven in meter per seconde (m/s), kilometer per uur (km/h), knopen (knot), miles per uur (mph), beaufort (bft) of feet per second (ft/s).

Regen Unit:

Gebruik of om te wisselen tussen mm of inch (in).

Licht Unit:

Gebruik 🚫 on de lichtsterkte weer te geven in W/m² (Watt per m²), fc (foot candle) of LUX.

Regen Weergave:

Bepaal met 📄 of de actuele neerslag wilt zien of de neerslag over een be-paalde periode; vanuit de ruststand van de display-unit kunt u dit ook wijzigen door herhaaldelijk op toets 📄 te drukken.

Luchtdruk Weergave:

Gebruik + of - om te wisselen tussen weergave van de absolute of de relatieve luchtdruk (de absolute luchtdruk is de luchtdruk die het weerstation bij u meet; de relatieve luchtdruk is de luchtdruk die het weerstation meet maar nu gecorrigeerd voor de hoogte waarop u dit meet). Vanuit de ruststand van de display-unit kunt u dit ook wijzigen door herhaaldelijk op toets 📞 te drukken.

Tip: op de website van luchthavens (of hun teletekstpagina's) kunt u de heersende luchtdruk in uw omgeving opvragen; ga vervolgens naar het Correctie-scherm (zie paragraaf 5.3 en corrigeer hier indien nodig de luchtdrukweergave van uw weer-station.

Weerbeeld:

Met de + en foetsen kunt u hier de drempel instellen wanneer er daadwerkelijk een weersverandering zal worden aangegeven. Standaard staat deze ingesteld op 3 hPa. Er moet dus een luchtdruk verschil zijn van 3 hPa voordat er daadwerkelijk een weersverandering wordt gesignaleerd. Deze waarde van 3 hPa kan worden aangepast naar 2 of 4 hPa.

Storm:

Met de + en foetsen kan de drempel worden ingesteld wanneer een weersverandering door het weerstation als een storm zal worden aangemerkt. Standaard staat deze ingesteld op '4'. Bij deze instelling moet een luchtdrukverschil optreden van 4 hPa binnen 3 uur voordat er daadwerkelijk een storm wordt gesignaleerd. U kunt kiezen uit een drempel tussen 3 en 9 hPa / 3 uur.

Actueel weer:

Gebruik hier de + en toetsen om de animatie te corrigeren in geval deze foutief wordt weergegeven (bijvoorbeeld 'bewolkt' instellen als het bij u bewolkt is maar het weerstation geeft 'licht bewolkt' aan. Het beste is om deze instelling niet te wijzigen.)

Regen reset:

Met de + en foetsen kunt u hier de maand instellen waarop het jaartotaal en het jaarmaximum/minimum van de regenmeter wordt gereset. Deze gegevens worden gereset op het tijdstip 00:00 van de eerste dag van de maand die u hier heeft ingesteld.

Overige regen-reset momenten:

• de neerslag per dag wordt een paar seconden na het begin van een nieuwe dag op 0 gereset
• de neerslag per week wordt in de nacht van zaterdag op zondag om een paar seconden na middernacht gereset
• de neerslag per maand wordt een paar seconden na het begin van een nieuwe maand op 0 gereset
  Deze instellingen kunt u niet wijzigen.

Bewaar interval:

Geef hier in minuten de interval tijd aan tussen het bewaren van de meetgegevens. Een geel oplichtend pop-up venster geeft aan dat de interval moet liggen tussen 1 en 240 minuten.

5.2 Alarm-scherm:

Door vanuit het scherm 'Instellingen' op toets te drukken, opent u het Alarm- menu. Het display ziet er als volgt uit waarbij bij u de instellingen kunnen afwijken:

- gebruik de toetsen / om het gewenste onderdeel te selecteren

• gebruik de linker temperatuur/luchtdruk kolom om maximum waarden in te voeren; komt de temperatuur of de luchtdruk boven deze waarde, dan klinkt het alarm
• gebruik de rechter temperatuur/luchtdruk kolom om minimum waarden in te voeren; komt de temperatuur of de luchtdruk onder deze waarde, dan klinkt het alarm
• de meest rechtse kolom gebruikt u voor de wekker of voor het regen- of wind-alarm
• een geel pop-up venster geeft het mogelijke bereik aan
• instellen limiet: gebruik hiervoor de toetsen

• in/uitschakelen alarm: gebruik hiervoor de toetsen of, het belletje licht nu gekleurd op

• met toes gaat u naar het Correctie-scherm, zie hiervoor de volgende paragraaf

• gebruik toe om terug te gaan naar het Weer-scherm

Gebruik:

In het Weer-scherm lichten gekleurde alarmbelletjes op bij alle meetwaarden waar u een alarm aan heeft gekoppeld:

• een rood belletje als u de maximum waarde bewaakt
• een blauw belletje als u de minimum waarde bewaakt
• een geel belletje als u zowel de maximum waarde als de minimum waarde bewaakt

Zodra een van de limieten wordt overschreden, gaat het alarmbelletje knipperen en klinkt een alarmtoontje:

• het alarmtoontje klinkt zodra de limiet wordt overschreden maar stopt automatisch na 120 seconden (of druk op een willekeurige toets om het alarmtoontje voortijdige te stoppen); als de limiet opnieuw wordt overschreden, klinkt het alarmtoontje opnieuw voor maximaal 120 seconden
• het alarmbelletje knippert zodra en zolang de limiet overschreden wordt

5.3 Correctie-scherm:

Door vanuit het Alarm-scherm op toets te drukken, opent u het Correctie-menu. Het display ziet er als volgt uit waarbij bij u de instellingen kunnen afwijken:

Indien u gekalibreerde apparatuur in huis heeft, kunt u in dit menu de weergave van uw weerstation gelijk laten lopen met de weergave van uw gekalibreerde apparatuur

• gebruik de toetsen / om het gewenste onderdeel te selecteren
• een geel pop-up venster geeft het mogelijke bereik aan
• gebruik de toetsen voeren +, - eom gekalibreerde waarden in te

- met toes gaat u naar het Systeem-scherm, zie hiervoor de volgende paragraaf

- gebruik toe om terug te gaan naar het Weer-scherm

WAARSCHUWING: vanaf de fabriek zijn de sensoren afgeregeld, bijregelen is dus niet nodig. Overigens worden bij een fabrieks-reset (zie de volgende paragraaf) de correcties weer op 0 teruggezet.

5.4 Systeem-scherm:

Door vanuit het Correctie-scherm op toets te drukken, opent u het systeem-menu. Het display ziet er als volgt uit:

• gebruik de toetsen
• gebruik toes
  • met toes gaat u weer naar het Instel-scherm (zie paragraaf 5.1)
  / om het gewenste onderdeel te selecteren
  om terug te gaan naar het Weer-scherm

Opnieuw registreren [Binnen]:

In het geval van een storing of na de aanschaf van een nieuwe binnen-unit, kunt u in dit menu-onderdeel deze opnieuw aan de display-unit aanmelden.

1. zorg dat de binnen-unit spanningsloos is (geen batterijen plaatsen of de oude batterijen er even uithalen)
2. druk op toets + of - van de display-unit, een pop-up venster verschijnt waarin u wordt gevraagd het opnieuw aanmelden te bevestigen
3. gebruik ↑ of ↓ om het woordje [Ja] groen te laten oplichten als u opnieuw wilt aanmelden of laat [Nee] groen oplichten om het opnieuw aanmelden af te breken

Bij JA:

• plaats de batterijen in de binnen-unit
• druk binnen enkele seconden op toets of de display-unit gaat op zoek naar binnen-unit
• na enkele seconden hebben de display-unit en de binnen-unit elkaar gevonden en worden de meetgegevens van de binnen-unit op het display van de display-unit getoond

Bij NEE:

- druk op toets van de display-unit, het pop-up venster verdwijnt en u kunt met toets teruggaan naar het Weer-scherm

Opnieuw registreren [Buiten]:

In het geval van een storing of na de aanschaf van een nieuwe buiten-unit, kunt u in dit menu-onderdeel deze opnieuw aan de display-unit aanmelden.

1. druk op toets + of - van de display-unit, een pop-up venster verschijnt waarin u wordt gevraagd het opnieuw aanmelden te bevestigen

2. gebruik ↑ of ⓣm het woordje [Ja] groen te laten oplichten als u opnieuw wilt aanmelden of laat [Nee] groen oplichten om het opnieuw aanmelden af te breken

Bij JA:

• plaats batterijen in de buiten-unit
• druk op toets + of - van de display-unit, de display-unit gaat op zoek naar de buiten-unit
• druk met een puntig voorwerp kort op toets reset van de buiten-unit (zie punt 6 in paragraaf 2.1)
• na enkele seconden hebben de display-unit en de buiten-unit elkaar gevonden en worden de meetgegevens van de buiten-unit op het display van de display-unit getoond

Bij NEE:

• druk op toets + of - van de display-unit, het pop-up venster verdwijnt en u kunt met toets
  teruggaan naar het Weer-scherm

Historie wissen: (let op: hierbij wordt de volledige historie gewist, dus ook van het lopend jaar)

1. druk op toets + of - van de display-unit, een pop-up venster verschijnt waarin u wordt gevraagd het wissen te bevestigen

2. gebruik ↑ of ↓ om het woordje [Ja] groen te laten oplichten als u de historie wilt wissen of laat [Nee] groen oplichten om het wissen af te breken

Bij JA:

• druk op toets + of - de historie wordt gewist
• druk op toets ↩ om terug te gaan naar het Weer-scherm

Bij NEE:

• druk op toets + of - van de display-unit, het pop-up venster verdwijnt en u kunt met toets
  teruggaan naar het Weer-scherm

Max/Min wissen:

1. druk op toets + of - van de display-unit, een pop-up venster verschijnt waarin u wordt gevraagd het wissen te bevestigen

2. gebruik of om het woordje [Ja] groen te laten oplichten als u de Max/Min info wilt wissen of laat [Nee] groen oplichten om het wissen af te breken Bij JA: Bij NEE:

- druk op toets + of -e Max/Min informatie wordt gewist; druk op toets ≈m terug te gaan naar het Weer-scherm

Bij NEE:

• druk op toets + of - van de display-unit, het pop-up venster verdwijnt en u kunt met toets
  teruggaan naar het Weer-scherm

Fabrieksinstellingen:

1. druk op toets + of - van de display-unit, een pop-up venster verschijnt waarin u wordt gevraagd deze handeling te bevestigen
2. gebruik ↑ of ↓ om het woordje [Ja] groen te laten oplichten als u de fabrieksinstellingen wilt terugzetten of laat [Nee] groen oplichten om het terugzetten af te breken

Bij JA:

- druk op toets + of - de fabrieksinstellingen worden teruggezet; druk op toets ≡m terug te gaan naar het Weer-scherm (zie hoofdstuk 8 voor de fabrieksinstellingen)

Bij NEE:

- druk op toets + of - van de display-unit, het pop-up venster verdwijnt en u kunt met toets → teruggaan naar het Weer-scherm

Back-up gegevens:

Het kopieren van de meetgegevens op een SD kaart als back-up of om deze in andere programma's te verwerken, staat uitgebreid beschreven in het volgende hoofdstuk.

Taal:

1. druk op toets + of - om een andere taal te selecteren

Instructies om een vertrouwde taal in te stellen in het geval u per abuis een onbekende taal heeft ingesteld:

1. druk vanuit het Weer-scherm 4x op toets (na elke druk even wachten totdat het display omgeschakeld is)
2. druk 2x op toets
3. zoek met of de gewenste taal
4. druk op toets om terug te gaan naar het Weer-scherm

Info:

1. druk op toets on de systeeminformatie van het weerstation weer te geven
2. druk op toets ↩ om terug te gaan naar het Systeem-scherm

6 BACK-UP

Het interne geheugen van de BR-2000 heeft een capaciteit van 660.000 records, dus 660.000 temperaturen, windsnelheden, luchtdrukken enzovoorts. Deze meetgegevens kunt u op een micro-SD kaart kopieren als back-up of om deze in andere programmatuur te verwerken. Een micro-SD kaart is niet meegeleverd.

Bij het bewaren van de meetgegevens wordt de data in een .CSV formaat op de SD-kaart opgeslagen. Een .CSV bestand (CSV = Comma Separated Values) is een kommagescheiden bestand wat gelezen kan worden met database programma's. Voor eventuele CSV readers verwijzen wij u naar het internet of uw software leverancier.

6.1 Voorbereiding:

Plaats volgens nevenstaande afbeelding een micro-SD kaart van maximaal 32GB in de display-unit. Gebruik uw nagel of een ander puntig voorwerp om de kaart in de kaart- houder te drukken totdat u een zachte klik hoort.

6.2 Back-up maken:

1. ga met toets naar het Systeem-scherm
2. selecteer 'Back-up' met/
3. druk nu op of, het back-up menu wordt nu geopend
4. gebruik of om het gewenste bestand (lees: 'jaar') in de groene kleur op te laten lichten
5. druk on of om het bestand dat eerst groen was, nu paars te laten oplichten
6. druk o▶, het kopiëren van de gegevens naar de micro-SD kaart begint
7. druk aan het einde 2x op toets om terug te keren naar het Weer-scherm

Als u nu met een puntig voorwerp even licht tegen de micro-SD kaart drukt, hoort u een klik en kan de kaart uitgenomen worden. U kunt nu met de juiste programmatuur de meetgegevens in een computer verder verwerken.

7 SPECIFICATIES

7.1 Voeding:

Buiten-unit: 3x 1,5V batterij, formaat AA, alkaline oplaadbaar, incl.

Attentie: deze batterijen zijn NIET op te laden via een normale batterijlader.

Binnen-unit: 2x 1,5V batterij, formaat AAA, alkaline, incl.

Display-unit: 5V 2A, via voedingsadapter, incl.

7.2 Sensoren buiten-unit:

temperatuur: -40°C tot 60°C (-40°F tot 140°F)

nauwkeurigheid: +/-1°C

resolutie: 0.1°C

vochtigheid: 10% tot 99%

nauwkeurigheid: +/-5%

regen: 0 tot 9999mm ('--' bij buiten bereik)

nauwkeurigheid: +/-10%

resolutie: 0.3mm (bij hoeveelheid <1000mm)

1mm (bij hoeveelheid >1000mm)

windsnelheid: 0 tot 50m/s (0-100mph) ('--' bij buiten bereik')

nauwkeurigheid: +/-1m/s (bij snelheid <5m/s), +/-10% (bij snelheid >5m/s)

licht: 0-400K Lux

nauwkeurigheid: +/-15%

7.3 Sensoren binnen-unit:

temperatuur: -10°C tot 60°C (14°F tot 140°F) ('--' bij buiten bereik')

resolutie: 0.1°C

vochtigheid: 10% tot 99%

resolutie: 1%

luchtdruk: 300-1100hPa (8.85-32.5inHg)

nauwkeurigheid: +/-3hPa beneden 700-1100hPa

resolutie: 0.1hPa (0.01inHg)

nauwkeurigheid: +/-15%

7.4 Systeem:

Frequentie: 868MHz

Bereik: tot 50m in open veld

Intern geheugen: voor 660.000 records

Micro SD kaart reader: voor micro SD-kaart van 32GB max

Interval gegevensoverdracht buiten-unit: 16 sec

Interval gegevensoverdracht binnen-unit: 64 sec

alarmduur: 120sec max

8 FABRIEKSINSTELLINGEN

Vanaf de fabriek zijn de volgende instellingen geprogrammeerd:

8.1 Basis-instellingen: (zie ook paragraaf 5.1)

Tijdformaat: H;mm:ss

Temperatuur unit: °C

Luchtdruk: hpa

Windsnelheid unit: km/h

Regen unit: mm

Licht unit: lux

Regenweergave: neerslag

Luchtdruk weergave: absoluut

Weerbeeld: 3

Storm: 4

Actueel weer: licht bewolkt

Regen reset: Januari

Bewaar interval: 5 minuten

8.2 Alarm-instellingen: (allemaal standaard uitgeschakeld)

Binnentemperatuur max: 20.0°C

Binnentemperatuur min: 0.0°C

Binnenvochtigheid max: 65%

Binnenvochtigheid min: 35%

Buitentemperatuur max: 30.0°C

Buitentemperatuur min: -10.0°C

Buitenvochtigheid max: 75%

Buitenvochtigheid min: 45%

Gevoelstemperatuur max: 20.0°C

Gevoelstemperatuur min: 0.0°C

Dauwpunt max: 10.0°C

Dauwpunt min: -10.0°C

Absolute luchtdruk max: 1040.0hpa

Absolute luchtdruk min: 960.0hpa

Relatieve luchtdruk max: 1040.0hpa

Relatieve luchtdruk min: 960.0hpa

Wekker: 0:00

Wind: 1.8km/h

Windvlaag: 3.6km/h

Neerslag: 0.0mm/h

Vandaag: 0.0mm

9. ONDERHOUD

De binnen-unit kunt u met een licht vochtige doek reinigen.

De achterzijde van de display-unit en de lijst rond het scherm kunt u ook met een licht vochtige doek afnemen. Het scherm zelf kunt u reinigen met speciaal voor LCD schermen en laptops verkrijgbare schoonmaakdoekjes.

De buiten-unit aan de buitenzijde met een licht vochtige doek reinigen. Zorg dat alle gaatjes aan de buitenzijde (boven en onder) goed open zijn. Zorg dat de oppervlakte van het regenopvangbakje goed schoon is.

Reinig de windmeter en windrichtingmeter met een licht vochtige zachte doek, zodat alle eventuele aanslag is verwijderd. Reinig deze attributen zeer voorzichtig. Het plastic is in verband met de windmeting licht uitgevoerd en kan dus snel breken.

10. HET TOESTEL VERWIJDEREN (MILIEU)

Op het einde van de levenscyclus van het product mag u dit product niet bij het normale huishoudelijke afval gooien, maar moet u het naar een inzamelpunt brengen voor de recycling van elektrische apparatuur.

Uitgewerkte batterijen niet weggooien maar inleveren bij uw plaatselijk depot voor Klein Chemisch Afval (KCA).

11. VERKLARING VAN CONFORMITEIT

Dit weerstation voldoet aan de volgende Europese normen:

EN 301 489-3

EN 300 220-2

EN 50371

EN 60950

12. GARANTIEVOORWAARDEN

Op het Buienradar © BR-2000 weerstation heeft u een garantie van 24 MAAN-DEN na aankoopdatum. Wij garanderen gedurende die periode de kosteloze her-stelling van defecten ontstaan door materiaal- en constructiefouten. Een en ander ter uiteindelijke beoordeling van de importeur.

HOE TE HANDELEN:

Bemerkt u een defect, raadpleeg dan eerst de gebruiksaanwijzing. Geeft deze hieromtrent geen uitsluitsel, raadpleeg dan uw dealer met een duidelijke klachtomschrijving. Deze zal het apparaat tezamen met dit garantiebewijs en de gedateerde aankoopbon innemen en voor spoedige reparatie, resp. franco verzending naar de importeur zorgdragen.

DE GARANTIE VERVALT:

Bij ondeskundig gebruik, foutieve aansluiting, gebruik van niet originele onderdelen of toebehoren, verwaarlozing of nataligheid bij onderhoud, bij defecten ontstaan door vuur, overstroming, blikseminslag en natuurrampen en bij breuk door vallen of ondeskundig gebruik. Bij onbevoegde wijzigingen en/of reparaties door derden. Bij onjuist transport van het apparaat zonder geschikte verpakking en indien het apparaat niet vergezeld is van dit garantiebewijs en de aankoopbon. Aansluitsnoeren, stekkers en batterijen vallen niet onder de garantie.

Iedere verdere aansprakelijkheid, met name voor eventuele gevolgschade, is uitgesloten.

Buienradar

Buienradar © and ™ 2012 Buienradar B.V.
