SDQ3T-W - Luidspreker APART - Gratis gebruiksaanwijzing en handleiding

Type product	Luidspreker
Merk	APart
Model	SDQ3T-W
Afmetingen (B x H x D)	120 x 120 x 100 mm
Gewicht	0,5 kg
Voeding	6W / 100V
Impedantie	8 ohm
Frequentiebereik	150 Hz - 20 kHz
Gevoeligheid	90 dB
Belangrijkste functies	Weerbestendig ontwerp, geschikt voor buitengebruik, eenvoudige montage
Montage	Inbouw of wandmontage
Kleur	Wit
Materiaal	Kunststof
Onderhoud en reiniging	Reinig met een droge of licht vochtige doek. Gebruik geen agressieve schoonmaakmiddelen.
Veiligheid	Niet blootstellen aan regen of vocht. Gebruik uitsluitend volgens de instructies.
Onderdelen en repareerbaarheid	Vervangende onderdelen beschikbaar via APart. Reparatie door erkende service.
Algemene informatie	Gebruiksaanwijzing inbegrepen. Geschikt voor binnen- en buitengebruik (IP44).

Veelgestelde vragen - SDQ3T-W APART

Hoe installeer ik de APart SDQ3T-W luidspreker?

Monteer de luidspreker op een vlakke ondergrond met de meegeleverde beugels. Sluit de draden aan op de 100V lijn of 8 ohm uitgang, afhankelijk van uw installatie. Raadpleeg de gebruiksaanwijzing voor details.

Kan de luidspreker buiten worden gebruikt?

Ja, de SDQ3T-W is weerbestendig met IP44-classificatie, geschikt voor buitengebruik mits correct geïnstalleerd.

Wat is het vermogen van de luidspreker?

Het vermogen is 6W bij 100V of 6W bij 8 ohm. Dit is geschikt voor achtergrondmuziek in kleine tot middelgrote ruimtes.

Hoe sluit ik meerdere luidsprekers aan op één versterker?

Gebruik een 100V systeem voor parallelle aansluiting van meerdere luidsprekers. Zorg dat het totale vermogen de versterkercapaciteit niet overschrijdt.

Wat is de impedantie van de luidspreker?

De impedantie is 8 ohm. In een 100V systeem wordt de impedantie aangepast via de ingebouwde transformator.

Hoe reinig ik de luidspreker?

Reinig met een droge of licht vochtige doek. Gebruik geen schurende of chemische reinigingsmiddelen om beschadiging van de behuizing te voorkomen.

Wat moet ik doen als er geen geluid uit de luidspreker komt?

Controleer de aansluitingen, de versterkerinstellingen en of de luidspreker is ingeschakeld. Test met een andere bron. Raadpleeg de handleiding voor stappen.

Kan ik de luidspreker in een plafond inbouwen?

Ja, de SDQ3T-W is ontworpen voor inbouw in plafonds of wanden. Volg de montage-instructies in de gebruiksaanwijzing.

Zijn er vervangende onderdelen beschikbaar?

Ja, APart levert vervangende onderdelen zoals grills en drivers. Neem contact op met uw leverancier of de APart-service.

Wat is het frequentiebereik van de luidspreker?

Het frequentiebereik is 150 Hz tot 20 kHz, geschikt voor spraakweergave en achtergrondmuziek.

GEBRUIKSAANWIJZING SDQ3T-W APART

SURFACE MOUNT LOUDSPEAKER

SDQ3T

Technical Specifications

• type : 2-way hiFi Pro, sealed box
• woofer : 3,2" CP type
• tweeter : 1" mylar ferro cooled
  • protection : system auto-reset 1-guard
• impedance : 16Ω
  • 100Volt trafo selector: 6-3-1,5W-OFF-16Ω
• RMS power low-imp.
  AES rated : 30 Watts
  music - program : 40 Watts
  dynamic peak : (lo-cut)70 Watts
  SPL 1 watt / 1 m : 86dB
  SPL max peak : 104dB
  • Freq range : 90 - 20000 Hz
  • dispersion : 120° H x 100° V
  • IP rating : 54
• enclosure material : enforced PolyPlastic
• bracket included : swivel ball type
• dimensions (h x w x d) : 152 x 105 x 104
• weight : 0,85 Kg

Power Tappings

The SDQ3T 2-way design cabinet loudspeaker is loved by every interior designer and architect for its small dimensions and perfect sound quality. The loudspeaker can be used as a 16Ω or 100V loudspeaker. In 16Ω use, you can connect up to 4 loudspeakers in parallel on each channel of a standard 4Ω amplifier. For 100V use, the loudspeaker is equipped with a high quality 6 Watt transformer with several power taps. Further, the SDQ3T is equipped with an auto-reset protection system. It makes the SDQ3T loudspeaker very suitable for the distribution of background music or microphone calls. The loudspeaker comes standard with a swivel ball type bracket. The SDQ3T loudspeakers can be used outdoor. However, be aware of the fact that the loudspeaker terminals are not protected and that the grill is made of plasticized painted metal. This means direct exposure to rain or water is not recommended. In case this is really needed, we recommend to use the APart MASK loudspeaker series.

SWITCHPOWERIMPEDANCEAMPLIFIER
1 6 Watt	1.6KΩ 100 Volt
2 3 Watt	3.3KΩ 100 Volt
3 1.5 Watt	6.6KΩ 100 Volt
4 OFF	OFF OFF
5 16Ω / 40 Watt	16Ω HiFi amp

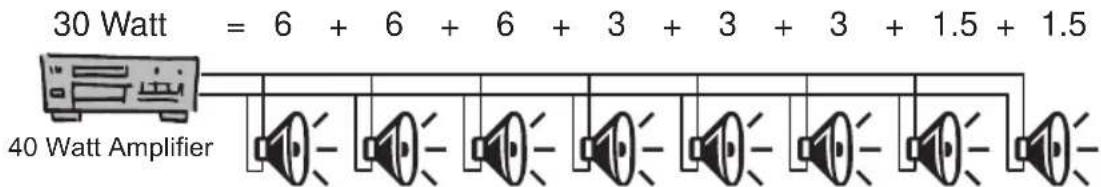

100 Volt Technology

Amplifier power must be higher than total power of all speakers.

Het versterkervermogen moet hoger zijn dan de som van de vermogens van de luidsprekers. La puissance de l'amplificateur doit être plus élevée que la puissance totale des haut parleurs.

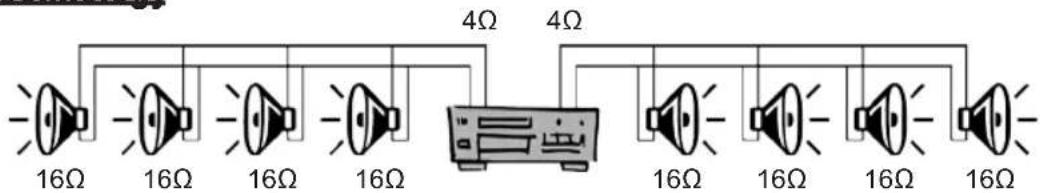

16 ohm Technology

WWW.APART-AUDIO.COM [e-mail]
