Type product	Vriezer
Merk	Frigidaire
Model	TF 105
Afmetingen (B x D x H)	55 x 55 x 85 cm
Gewicht	28 kg
Inhoud	105 liter
Energie-efficiëntieklasse	E
Jaarlijks energieverbruik	200 kWh
Vriescapaciteit	8 kg/24u
Bewaartijd bij stroomuitval	12 uur
Temperatuurbereik	-18 °C tot -24 °C
Ontdooimethode	Handmatig
Koelmiddel	R600a
Geluidsniveau	40 dB
Kleur	Wit
Aantal laden/manden	3 laden
Ingebouwde verlichting	Ja
Thermostaat regelbaar	Ja
Snelvriesfunctie	Ja
Voorzien van slot	Nee
Installatie type	Vrijstaand
Omkeerbare deur	Ja
Garantie	2 jaar
Onderhoud	Reiniging met lauw water en milde zeep; jaarlijks ontdooien
Reparatiebeleid	Ondersteuning voor reserveonderdelen beschikbaar via erkende service

Veelgestelde vragen - TF 105 FRIGIDAIRE

Hoe stel ik de temperatuur in op mijn Frigidaire TF 105 vriezer?

De temperatuur wordt ingesteld met de thermostaatknop in de vriezer. Draai naar een hogere stand (bv. 4-5) voor kouder, of lager voor minder koud. De aanbevolen temperatuur is -18 °C.

Wat moet ik doen als de vriezer niet goed koelt?

Controleer of het apparaat correct is aangesloten en of de thermostaat op de juiste stand staat. Controleer of de deur goed sluit en of de condensor niet is bedekt met stof. Indien het probleem aanhoudt, neem contact op met de klantenservice.

Hoe vaak moet ik de vriezer ontdooien?

Het wordt aanbevolen om de vriezer te ontdooien wanneer de ijslaag dikker is dan 5 mm, meestal 1-2 keer per jaar. Schakel het apparaat uit, verwijder voedsel en laat het ijs smelten.

Kan ik de deur van de vriezer omkeren?

Ja, de deur van de Frigidaire TF 105 is omkeerbaar. Volg de instructies in de handleiding om de scharnieren te verplaatsen. U hebt mogelijk een schroevendraaier en een inbussleutel nodig.

Wat is de bewaartijd bij stroomuitval?

De vriezer kan voedsel tot 12 uur bevroren houden bij een stroomstoring, mits de deur gesloten blijft. Bij langere uitval, verplaats voedsel naar een andere vriezer of gebruik droogijs.

Hoe reinig ik de condensor van de vriezer?

Schakel het apparaat uit en stof de condensor aan de achterkant of onderkant van de vriezer af met een stofzuiger of zachte borstel. Doe dit minstens eenmaal per jaar voor optimale prestaties.

Wat betekent het als het rode lampje brandt?

Het rode alarmlampje geeft aan dat de temperatuur in de vriezer te hoog is. Dit kan gebeuren na het plaatsen van grote hoeveelheden warm voedsel of bij een storing. Controleer de temperatuur en wacht tot het lampje uitgaat.

Mag ik heet voedsel in de vriezer plaatsen?

Het is af te raden om heet voedsel direct in de vriezer te zetten. Laat het eerst afkoelen tot kamertemperatuur om overbelasting van het apparaat en ijsvorming te voorkomen.

Waar vind ik de handleiding voor de Frigidaire TF 105?

U kunt de handleiding gratis downloaden in PDF-formaat op de website van de fabrikant of op notice-facile.com. Zoek op modelnummer TF 105.

Heeft de Frigidaire TF 105 een snelvriesfunctie?

Ja, de vriezer is uitgerust met een snelvriesfunctie. Schakel deze in door de knop snelvriezen in te drukken. Het lampje gaat branden en de vriezer koelt extra snel om nieuwe voorraden in te vriezen.

GEBRUIKSAANWIJZING TF 105 FRIGIDAIRE

Waarschuwingen en belangrijke adviezen 3

Beschrijving van het apparaat 4

Het gebruik 5

Reiniging van de binnenkant 5

Het bedieningspaneel 5

In bedrijf stellen 5

Instellen van de temperatuur 5

Snelvriezen 5

Controlelampje «te warm» 6

Koude-accu 6

Symbolen bewaarde producten/Diepvrieskalender 6

Invriezen van verse levensmiddelen 6

Bewaren van diepvriesartikelen 6

Ontdooien van diepvriesartikelen 7

IJslaatjes 7

Tips 7

Tips m.b.t. invriezen 7

Tips m.b.t. diepvriesproducten 7

Onderhoud 8

Ontdooien van de vriezer 8

Tijdelijk buiten gebruik stellen 8

Periodieke reiniging 8

Storingen 9

Functiestoringen 9

Plaats van opstelling 10

Elektrische aansluiting 10

Het wijzigen van de deurdraairichting 11

Garantiebepalingen en service voor de Benelux (B-NL en L) 12

WAARSCHUWINGEN EN BELANGRIJKE ADVIEZEN

Het is uiterst belangrijk dat de bij het apparaat behorende gebruiksaanwijzing bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over de gebruiksaanwijzing en de daarin opgenomen waarschuwingen te kunnen beschikken.

Indien dit apparaat in de plaats van een oud model met haak- of veersluiting opgesteld wordt, dan is het raadzaam de sluiting van het oude apparaat, dat terzijde gezet wordt, onbruikbaar te maken. Hiermee wordt voorkomen dat spelende kinderen zich erin opsluiten, hetgeen levensgevaarlijk is. Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

Algemene veiligheid

• Dit apparaat is bedoeld en gemaakt voor het gebruik door volwassenen. Het is gevaarlijk om kinderen het apparaat te laten bedienen of als speelgoed te laten gebruiken.
  ■ Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen daarvan te veranderen.
• Neem vóór u aan ontdooien, schoonmaakwerkzaamheden of het verwisselen van het, eventueel aanwezige, verlichtingslampje begint altijd de stekker uit het stopcontact.
• Dit apparaat is zwaar. Delen van randen aan achter- en onderkant kunnen scherp zijn. Wees voorzichtig bij het tillen.
• Plaats NOOIT explosieve stoffen in het apparaat, zoals gasvullingen, benzine, ether, aceton enzovoorts.
  ■ Het direct vanuit een vriesvak, vriesgedeelte of vriezer consumeren van ijslollies en dergelijke, kan verbranding van de mondhuid tot gevolg hebben; wacht even.

AFDANKEN. Verwijder de deur(en) of het deksel en knip het aansluitsnoer af, zodat, in afwachting van wegbrengen of weghalen, spelende kinderen er zich niet in op kunnen sluiten of aan een elektrische schok bloot kunnen staan.

- Heel goed oppassen, tijdens het verplaatsen, dat de delen van het koelcircuit niet zodanig worden beschadigd, dat de koelvloeistof naar buiten zou kunnen lekken.

- Plaats het apparaat niet in de nabijheid van een centrale verwarming of een gasfornuis.

- Laat het apparaat niet langdurig in direct zonlicht staan.

- Zorg dat er voldoende lucht aan de achterkant van het apparaat kan circuleren. Vermijd schade aan de koelkringloop.

- Alléén voor diepvrieskasten (uitgezonderd ingebouwde): het apparaat kan zeer goed in de kelder geplaatst worden.

■ Plaats elektrische apparaten (bijv. ijsmachines) nooit in de kast.

Onderhoud / Reparatie

• Een eventueel noodzakelijke wijziging aan de elektrische huisinstallatie of het aansluitsnoer, ten behoeve van de installatie van dit apparaat, mag uitsluitend door een daartoe bevoegd persoon uitgevoerd worden. Het betreffende stopcontact dient, ook na eventuele onder- of inbouw, gemakkelijk bereikbaar te zijn. Werkzaamheden welke door personen zonder de noodzakelijke kennis uitgevoerd worden, kunnen schade of letsel tot gevolg hebben.
  ■ Laat inspectie- en/of herstelwerkzaamheden uitvoeren door ELECTROLUX SERVICE en laat geen andere dan originele DISTRIPARTS onderdelen plaatsen.
• Dit apparaat bevat koolwaterstoffen in de koudekringloop; het onderhoud en het bijvullen dient daarom uitsluitend door door het bedrijf aangewezen deskundig personeel uitgevoerd te worden.
• Tracht, in geval van storing of een defect, dit apparaat niet zelf te repareren. Reparaties welke door niet-deskundige personen uitgevoerd worden, kunnen tot schade of letsel leiden. Raadpleeg ELECTROLUX SERVICE.

Gebruik

■ Huishoudelijke koel- en/of vriesapparaten zijn uitsluitend bedoeld voor het bewaren en/of invriezen van eet- of drinkbare producten.
- Volg de raadgevingen van de fabrikant op met betrekking tot waar en hoe u spijzen en dranken bewaart of invriest. Ontdooide diepvriesproducten mogen, om gezondheidsredenen, niet wederom ingevroren worden.
- De vriezende binnenwanden of -vlakken in het apparaat bevatten koelmiddel. Plaats geen scherpe voorwerpen tegen zo'n wand of vlak en schraap evenmin met metalen voorwerpen rijp of ijs af. Lekkage kan het gevolg zijn, hetgeen een onherstelbare schade aan het apparaat en bederf van de levensmiddelen veroorzaakt.
- Door boven op het apparaat bevroren producten te leggen kan zich door de kou in de holle ruimte van het bovenblad

condenswater vormen. In deze holle ruimte zitten elektronische onderdelen. Als er condenswater op deze onderdelen druppelt, kan kortsluiting het apparaat beschadigen. Leg daarom geen bevroren producten boven op het apparaat.

• Geen voorwerpen of methods gebruiken om het ontdooiproces te versnellen die niet door de fabrikant zijn aangegeven.
• Nooit metalen voorwerpen gebruiken om het apparaat schoon te maken; dit zou het apparaat kunnen beschadigen.
• Plaats geen koolzuurhoudende of mousserende dranken in het vriesvak, het vriesgedeelte of de vriezer; de blikjes of flesjes kunnen door bevriezing van de inhoud exploderen.

Installatie

- Overtuig u er van dat het apparaat niet op het aansluitsnoer staat.

Belangrijk: Als het aansluitsnoer beschadigd raakt, moet het snoer, eventueel met stekers, vervangen worden; deze onderdelen zijn verkrijgbaar bij onze service-afdeling.

- Tijdens normaal gebruik worden de condensor en de compressor die zich op de achterkant van het apparaat bevinden, warm. Om veiligheidsredenen moet de ventilatie zodanig zijn als aangegeven in de speciale afbeelding.

Attentie: zorg ervoor dat de ventilatieopeningen tijdens gebruik niet worden afgedekt.

• Plaats het apparaat met z'n achterkant zo dicht mogelijk bij een muur. Hiermee voorkomt u verbrandingsletsel door aanraking van hete tot zeer hete delen.
• Afhankelijk van de wijze van transport kan olie vanuit de compressor in het koelcircuit gevloeid zijn. Wacht, na het plaatsen van het apparaat, ten minste een half uur alvorens de stekker in het stopcontact te steken. Na achteroverliggend vervoer ten minste een halve dag. Daarmee geeft u de olie de gelegenheid in de compressor terug te vloeien. Apparaten welke van een absorptie-unit voorzien zijn kunnen direct in bedrijf genomen worden. Controleer circa 24 uur na het in bedrijf stellen of het apparaat naar behoren werkt.

Milieubescherming

• Belangrijk: Dit apparaat bevat, zowel in het koelcircuit als in de isolatie, geen ozononvriendelijke stoffen. Het apparaat mag niet samen met huisvuil of gesloopte apparaten weggegooid worden. Afgedankte koel- en vriesapparaten moeten volgens de plaatselijke regelingen op deskundige wijze verwerkt worden. Informeer bij uw gemeente naar de mogelijkheden in uw woonplaets. Vermijd dat het koelcircuit wordt beschadigd, vooral aan de achterkant in de buurt van de warmtewisselaar.
• De materialen in dit apparaat die voorzien zijn van het symbool zijn geschikt voor recycling.

① Bedieningspaneel
② Laden voor bewaren van diepvriesproducten
③ Lade voor invriezen van diepvriesproducten

Dit apparaat is voorzien van het 4-sterren symbool ⚠️wizieggen dat het bedoeld is voor zowel het bewaren van diepvriesartikelen als voor het zelf invriezen van verse levensmiddelen. Voor het veilig bewaren van diepvriesartikelen dient de inwendige temperatuur niet warmer dan -18°C te zijn.

Reiniging van de binnenkant

Voor u de kast in gebruik neemt, dient u de binnenkant met lauw water en een neutraal schoonmaakmiddel te reinigen om de typische geur van een nieuw apparaat weg te nemen.

Droog vervolgens de wanden goed af. Gebruik geen schurende schoonmaakmiddelen, waarmee u de afwerkingen van het apparaat zou kunnen beschadigen.

Het bedieningspaneel

① Groen controlelampje elektriciteitsnet
② Thermostaat
③ Geel controlelampje voor snelvriezen

④ Snelvriesschakelaar
⑤ Rood alarmlampje ("te warm")

In bedrijf stellen

Steek de stekker in het stopcontact. Draai de thermostaatknop ② rechtsom uit de «1» stand; het lampje ① licht op.

De werking van de kast kan geheel gestopt worden door de knop in de stand «●» te draaien.

Instellen van de temperatuur

Indien het apparaat voor de eerste keer in gebruik genomen wordt, adviseren wij om de thermostaatknop ② op stand «3» te draaien. Met de knop op deze stand wordt de inwendige temperatuur automatisch en voortdurend op een voldoende laag niveau gehouden, waarbij veilig bewaren gegarandeerd wordt.

Bij gebruik onder abnormale omstandigheden, zoals slechte ventilatie, hoge omgevingstemperatuur en vaak openen van de deur, kan het gewenst zijn de thermostaatknop kouder in te stellen. Draai hiertoe de knop naar een hoger cijfer.

Omgekeerd kan, in veel gunstiger omstandigheden, de inwendige temperatuur kouder dan nodig zijn. Draai de knop dan naar een lager cijfer.

Bij het instellen van de juiste stand dient u er rekening mee te houden dat de temperatuur in het apparaat afhankelijk is van:

• de kamertemperatuur;
• de frequentie waarmee de deuren geopend worden;
• de hoeveelheid levensmiddelen in de kast;
• de plaats van het apparaat.

Snelvriezen

Schakelaar ④ ongeveer 1 seconde indrukken (stand S). Het lampje ③ licht op. Het apparaat schakelt de snelvriesfunctie automatisch na 48 uur uit. U kunt de snelvriesfunctie altijd zelf beëindigen door opnieuw op de toets ④ te drukken.

Controlelampje «te warm»

Indien het controlelampje ⑤ oplicht, dan wordt hierdoor aangegeven dat de inwendige temperatuur onveilig voor het bewaren van diepvriesartikelen geworden is (-12°C). Bij de eerste in gebruikname, of na een schoonmaakbeurt, licht het controlelampje op totdat de inwendige temperatuur het veilige niveau bereikt heeft.

Koude-accu

Het apparaat is uitgerust met een koude-accu; deze zorgt ervoor dat in geval van stroomuitval of defect de houdbaarheidsduur van de ingevroren levensmiddelen verlengd wordt.

De maximaal toegestane hoeveelheid vindt u op het typeplaatje (links onderin de kast) in kilogrammen per 24 uur (...kg/24h).

Bewaren van diepvriesartikelen

Indien direct na de eerste in gebruikname gekochte diepvriesartikelen in de vriezer geplaatst gaan worden, zet dan de snelvriesschakelaar in de invriesstand en laat de vriezer tenminste 2 uur leeg vriezen. Is de vriezer reeds in gebruik, dan is deze handeling niet nodig.

Plaats na 2 uur de diepvriesartikelen in de vriezer en zet de schakelaar in de stand voor bewaren.

Symbolen bewaarde producten/Diepvrieskalender

De symbolen geven de diverse soorten diepvriesproducten aan.

De getallen geven voor iedere soort diepvriesproduct de bewaartijd in maanden aan. Of de hoogste of de laagste waarde van de aangegeven bewaartijd geldt, hangt af van de kwaliteit van de levensmiddelen en de behandeling voorafgaand aan het invriezen.

Invriezen van verse levensmiddelen

Indien het invriezen van verse levensmiddelen direct na de eerste in gebruikname of na een schoonmaakbeurt gaat plaatsvinden, zet dan de snelvriesschakelaar in de invries-stand en laat de vriezer tenminste 3 uur leeg vriezen.

Is de vriezer reeds in gebruik, zet dan de schakelaar de avond tevoren in de invries-stand. Voor het invriezen van zeer kleine hoeveelheden, zoals enige restanten van een maaltijd of een enkel vers brood, is het niet nodig om de diepvriezer naar de invries-stand om te schakelen.

Voor het in-één-keer invriezen van de maximaal toegestane hoeveelheid, verdient het aanbeveling om de schakelaar 24 uur van te voren op de invries-stand te zetten. Met name voor de maximaal toegestane hoeveelheid wordt het invriesproces na 24 uur geacht beëindigd te zijn. Schakel daarna terug op de bewaarstand.

Plaats in te vriezen levensmiddelen in de bovenste lade. Deze lade is voorzien van een klapdeurtje.

Om de netto inhoud van het apparaat volledig te benutten is het mogelijk om het middelste rek te verwijderen waardoor er meer ruimte in de vriezer gecreëerd wordt.

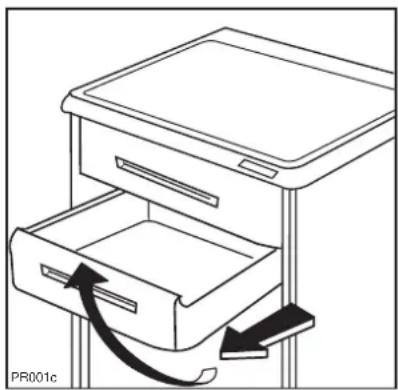

De laden verwijdert u als volgt: de lade zo ver mogelijk naar voren trekken en vervolgens naar boven draaien (zie tekening).

Ontdooien van diepvriesartikelen

Met uitzondering van consumptieijs worden diepvriesartikelen voor verdere behandeling of het nuttigen ontdooid.

Het ontdooien kan zowel in de koelkast als op het aanrecht gebeuren. Het laatste geval gaat uiteraard sneller dan het eerste.

Frituur-artikelen kunnen direct vanuit de vriezer in de frituurpan gedaan worden, de frituurtijd is dan wel langer dan in reeds ontdooide toestand.

Brood kan in de oven ontdooid worden.

De magnetronoven is uiterst geschikt voor het ontdooien van allerlei diepvriesproducten; raadpleeg de instructies voor de betreffende oven.

TIPS

Tips m.b.t. invriezen

Teneinde de best mogelijke resultaten te verkrijgen geven wij u hieronder enkele belangrijke tips:

• De max. hoeveelheid levensmiddelen die u kunt invriezen in 24 uur staat aangegeven op het "typeplaatje".
• Het invriezen duurt 24 uur. Voeg gedurende deze tijd geen andere in te vriezen levensmiddelen toe.
• Vries uitsluitend levensmiddelen van eerste kwaliteit in.
  ■ Zie toe dat de levensmiddelen vers zijn en maak ze, waar nodig, van te voren goed schoon.
  ■ Verdeel de levensmiddelen van te voren in handzame porties. Dat heeft twee voordelen: ze vriezen sneller in en bij later gebruik hoeft u slechts zoveel te ontdooien als op dat moment nodig is.
• Onthoud dat reeds ontdooide levensmiddelen niet wederom ingevroren mogen worden. Wel kunt u reeds ontdooide levensmiddelen eerst koken of braden en vervolgens invriezen.
  ■ Mager vlees is ingevroren langer houdbaar dan vet vlees; ook zout verkort de houdbaarheid.
  ■ Vermijd rechtstreekse consumptie van ijslollies uit het vriesvak; u zou uw mondhuid kunnen verbranden.
• Schrijf de invriesdatum op de pakjes zodat u de houdbaarheidsduur kunt controleren.
  ■ Verpak de levensmiddelen in aluminium-of kunststoffolie of speciale diepvriesdozen, zoals een en ander in de handel, speciaal voor het invriezen, verkrijgbaar is.
  ■ Zorg ervoor dat in te vriezen pakjes niet in aanraking komen met reeds ingevroren producten; de temperatuur van deze laatste zou daardoor kunnen stijgen.

IJslaatjes

Met het apparaat zijn ijslaatjes meegeleverd. De ijslaatjes zijn bedoeld voor het maken van ijsblokjes. Vul ze met drinkwater. Maak de onderkant goed droog, anders vriezen de laatjes vast aan datgene waar u ze bovenop zet.

• Te langzaam invriezen verkort de houdbaarheid; vries dus niet meer dan de maximaal toegestane hoeveelheid tegelijk in.
• Open, tijdens het invriezen, de deur zo weinig en zo kort mogelijk.
• Plaats geen koolzuurhoudende of mousserende dranken in het vriesvak; de blikjes of flessen zouden kunnen ontploffen.

Tips m.b.t. diepvriesproducten

Neem de volgende regels in acht:

• Overtuig u er tijdens het kopen van diepgevroren artikelen van dat deze in de winkel ook werkelijk diepgevroren bewaard worden en vertrouw geen artikelen waarvan de verpakking bol staat of sterk beschadigd is.
  ■ Breng de gekochte artikelen zo snel mogelijk naar uw diepvriezer over.
• Overschrijd de op de verpakking aangegeven uiterste bewaardatum voor 3- of 4 sterren niet.
• Open de deur altijd zo weinig en zo kort mogelijk.
  ■ In het eerste vak mag u de producten slechts tot aan het aangegeven teken in de wand vullen opdat de luchtcirculatie ongehinderd plaats kan vinden.

ONDERHOUD

Neem vóór het schoonmaken altijd eerst de stekker uit het stopcontact.

Belangrijk

Dit apparaat bevat koolwaterstoffen in het koelcircuit; onderhoud en bijvulling dient daarom uitsluitend door door de fabrikant bevoegd personeel uitgevoerd te worden.

Ontdooien van de vriezer

Na verloop van tijd ontstaat op de binnenwanden een rijplaag. De rijplaag stoort de werking niet, maar kan wel hinderlijk in het gebruik van de binnenruimte worden.

Gebruik voor het verwijderen de meegeleverde kunststof schraper.

Het is niet nodig voor het verwijderen van rijp de vriezer uit te schakelen.

Wanneer zich een dikke laag ijs heeft gevormd, dient u het gehele apparaat te ontdooien.

Ga dan als volgt te werk:

1. Neem de stekker uit het stopcontact of draai de thermostaatknop ② in de «●» -stand.
2. Verwijder nog resterende pakketten uit de vriezer, verpak ze in oude kranten en leg ze zolang op een koele plaats; eventueel in een kartonnen doos met een wollen deken er omheen.
3. Gebruik de kunststof schraper als verlenggootje en plaats daar een opvangschaal onder (zie tekening). Bewaar de schraper na het ontdooien om hem opnieuw te kunnen gebruiken; laat de deur open staan.
4. Bedenk dat, in verband met uw vloerbedekking, mogelijk wat dooiwater van de deur kan lopen. Maak, nadat de kast geheel ontdooid is, de binnenwanden en de binnendeur schoon en zeem ze goed droog.

Steek de stekker in het stopcontact of draai de thermostaatknop ② in de gewenste stand, zet de snelvriesschakelaar in de invries-stand en laat de vriezer tenminste 2 uur leeg vriezen. Zet daarna de schakelaar terug in de stand voor bewaren en plaats de tijdelijk verwijderde pakketten terug in de vriezer.

Belangrijk

Gebruik voor het verwijderen van de rijp nooit metalen voorwerpen; u zou uw vrieskast kunnen beschadigen. Geen voorwerpen of methods gebruiken om het ontdooiproces te versnellen die niet door de fabrikant zijn aangegeven. Temperatuurstijging van diepvriesproducten kan hun houdbaarheidsduur verkorten.

Tijdelijk buiten gebruik stellen

Indien de vriezer tijdelijk niet gebruikt wordt, bijvoorbeeld gedurende de vakantie, verwijder dan alle resterende levensmiddelen, maak de binnenkant goed schoon (zie eerste reiniging), laat de stekker uit het stopcontact en laat de deur op een kier staan.

Periodieke reiniging

Nooit metalen voorwerpen gebruiken om het apparaat schoon te maken; dit zou het apparaat kunnen beschadigen.

Maak, afhankelijk van de omgeving, één tot twee keer per jaar de condensor en de motor (beide aan de achterkant van de kast) stofvrij met een borstel of stofzuiger met borstel.

Stof belemmert de warmte-afgifte en verhoogt zodoende het energieverbruik. Naar behoefte kunt u de buitenkant van de kast lappen met lauwwarm water en een neutraal huishoudschoonmaakmiddel, daarna afnemen met schoon water.

Het verdient aanbeveling de buitenkant af en toe in de witte (auto-) was te zetten.

STORINGEN

Indien de vriezer niet functioneert en ook de lampjes niet branden, controleer dan:

Storing	Verhelpen
Apparaat werkt niet, geen enkel controlelampje brandt.	- Apparaat is niet aangezet; apparaat aanzetten.- Stekker zit niet in het stopcontact of zit los; stekker in stopcontact steken.- Zekering is los of kapot; zekering controleren, eventueel vernieuwen.- Stopcontact is kapot; storingen in het lichtnet door uw elektrovakman laten verhelpen.
De temperatuur in de vriesruimte is niet voldoende, rode lampje brandt.	- Temperatuur is niet juist ingesteld; zie hoofdstuk “Instellen van de temperatuur”.- Deur heeft te lang opengestaan; deur slechts zo lang open laten als nodig is. Snelvriesschakelaar gebruiken.- In de afgelopen 24 uur zijn grotere hoeveelheden warme levensmiddelen opgeslagen; snelvriesschakelaar aanzetten, vrieskast gesloten houden, contact opnemen met de service-afdeling.- Het apparaat staat naast een warmtebron; zie hoofdstuk “Plaats van opstelling”.
Sterke rijpvorming in het apparaat, eventueel ook aan de deurafdichting.	- Deurafdichting is lek (eventueel na het wijzigen van de deurdraairichting); op de ondichte plaatsen de deurafdichting voorzichtig met een föhn® verwarmen (niet heter dan ca. 50°C). Tegelijkertijd de verwarmde deurafdichting met de hand zo in vorm trekken dat hij weer helemaal sluit.
Ongewone geluiden.	- Apparaat staat niet recht; stelvoetjes bijstellen.- Apparaat komt tegen de muur of tegen andere voorwerpen aan; apparaat iets wegtrekken.- Een onderdeel, bijv. een leiding, aan de achterkant van het apparaat komt tegen een ander onderdeel van het apparaat aan of tegen de muur; dit onderdeel voorzichtig wegbuigen.
Na het wijzigen van de temperatuurinstelling start de compressor niet direct.	- Dit is normaal, het betreft geen storing; de compressor start na enige tijd automatisch.

Kunt u de storing niet zelf lokaliseren en verhelpen, raadpleeg dan de service-afdeling.

Geef daarbij altijd het model en het typenummer van de kast op. Deze gegevens vindt u op het garantiebewijs of op het typeplaatje dat zich linksonder aan de binnenzijde van het apparaat bevindt.

Functiestoringen

Als het apparaat een storing ontdekt die verhindert dat de ingestelde temperatuur behouden wordt, dan knippert het rode alarmlampje. Het apparaat schakelt over op een noodprogramma totdat de servicedienst de storing verholpen heeft.

TECHNISCHE GEGEVENS

Het typeplaatje met de technische gegevens vindt u aan de linker binnenzijde van het apparaat.

Hoogte 850 mm

Breedte 545 mm

Diepte 600 mm

INSTALLATIE

Indien dit apparaat in de plaats van een oud model met haak- of veersluiting opgesteld wordt, dan is het raadzaam de sluiting van het oude apparaat, onbruikbaar te maken.

Hiermee wordt voorkomen dat spelende kinderen zich erin opsluiten, hetgeen levensgevaarlijk is.

Plaats van opstelling

Plaats het apparaat uit de buurt van warmtebronnen: centrale verwarming, kachels, felle zonnestralen enz.

De beste resultaten worden bereikt met een ruimtetemperatuur tussen +16°C en +32°C (N-klasse), of tussen +10°C en +32°C (SN-klasse).

De klasse staat op het typeplaatje vermeld.

Om veiligheidsredenen moet de ventilatie zodanig zijn als aangegeven in de afbeelding.

Plaatsing van het apparaat onder keukenhangkastjes (zie afb.-A). Plaatsing van het apparaat zonder keukenhangkastjes (zie afb.-B).

Attentie: zorg ervoor dat de ventilatie openingen tijdens gebruik niet worden afgedekt.

Teneinde oneffenheden in de vloer op te heffen is de kast voorzien van één of meer verstelbare voetjes.

Attentie

Het apparaat moet van het elektriciteitsnet afgehaald kunnen worden; de stekker moet dus ook na de installatie bereikbaar blijven.

Elektrische aansluiting

Overtuig u ervan dat de netspanning en de netfrequentie, welke op het typeplaatje in de kast staan aangegeven, overeenkomen met de netspanning en de netfrequentie in uw woning.

Een afwijking op de netspanning tot plus of minus 6% is toegestaan.

Bij aansluiting op een andere spanning dient u een geschikte transformator te gebruiken.

Belangrijk

De stekker mag alleen geplaatst worden in een geaard stopcontact.

De kast is daarom voorzien van een speciaal drieaderig snoer, geschikt voor een geaard stopcontact.

Mocht het stopcontact in uw woning niet geaard zijn, dan dient een erkend installateur het apparaat volgens de geldende normen te aarden.

Wij wijzen u er op dat schade of letsel, veroorzaakt door het niet voldoen aan dit veiligheidsvoorschrift, niet onder de verantwoordelijkheid van de fabrikant valt.

Dit apparaat voldoet aan de EG-richtlijn 87/308 van 2.6.87 met betrekking tot de radio-ontstoring.

CE Dit apparaat voldoet aan de volgende EU- richtlijnen:

• 73/23 EG-richtlijn van 19/02/73 (Laagspanning) en opeenvolgende wijzingen;
• 89/336 EG-richtlijn van 03/05/89 (Elektromagnetische compatibiliteit) en opeenvolgende wijzingen.

Het wijzigen van de deurdraairichting

Neem voor het wijzigen van de deurdraairichting de stekker uit het stopcontact.

Houd het apparaat schuin achterover; steun het door een doos, kistje of iets dergelijks onder de bovenkant te plaatsen, in ieder geval zodanig dat u aan de achterkant niets kunt beschadigen.

Ga nu als volgt te werk:

1. Verwijder het bodemscharnier (5);
2. Verwijder de deur (4);
3. Schroef de pin (2) uit het bovenscharnier (1) en breng hem over naar de tegenoverliggende kant;
4. Schroef deel (6) uit de bodem en breng het over naar de tegenoverliggende kant;
5. Herplaats de deur en breng het bodemscharnier aan (de schroefgaatjes zijn reeds geboord);
6. De handgreep (3) losschroeven. Aan de andere kant van de deur bevestigen nadat u de dopjes met een priem doorgeprikt heeft. De vrijgekomen gaatjes afsluiten met de bijgeleverde dopjes; deze vindt u in het zakje van de documentatie.

Zet de kast weer rechtop en controleer of de deurafdichting rondom goed sluit.

GARANTIEBEPALINGEN EN SERVICE VOOR DE BENELUX (B-NL en L)

Bij aanspraak op kosteloos herstel dient het origineel van de betreffende aankoopnota of kwitantie te worden getoond of meegezonden.

Algemene garantiebepalingen

1 De fabrikant verleent één jaar garantie op het op de bijbehorende koopnota vermelde apparaat, gerekend vanaf de koopdatum. Indien zich binnen deze periode een storing voordoet, welke het gevolg is van een materiaal- en/of constructiefout, heeft de koper het recht op kosteloos herstel.
1a Voor stofzuigers, bedoeld voor huishoudelijk gebruik, geldt een algemene garantieperiode van twee jaar. Accessoires zijn aan directe slijtage onderhevig; deze verbruiksartikelen zijn derhalve van garantie uitgesloten.
2 Indien binnen de garantietermijn door FRIGIDAIRE reparaties worden verricht, wordt de oorspronkelijke garantietermijn niet verlengd. Op reparaties buiten de garantietermijn door FRIGIDAIRE verricht, en op de hierbij geleverde, betaalde en gemonteerde onderdelen wordt 1 jaar garantie verleend.

Indien na drie maal uitvoeren van eenzelfde reparatie, hetzelfde defect opnieuw optreedt en geen resultaat van een opnieuw uitvoeren van een reparatie verwacht mag worden, zal een nieuw exemplaar of soortgelijk toestel worden aangeboden. De aanbieding geschiedt tegen bijbetaling op basis van een te bepalen jaarlijks afschrijvingspercentage.

3 Servicebezoeken aan huis worden alleen gebracht voor grote, moeilijk transporteerbare apparaten, per definitie: wasautomaten, droogtrommelautomaten, afwasautomaten, koelkasten, diepvrieskasten/-kisten, ovens, fornuizen en inbouwapparaten.
3a De regeling als bedoeld onder punt 3 geldt ook voor caravankoelkasten, mits de plaats waar zich het apparaat bevindt binnen de landsgrenzen ligt en over normale, voor het autoverkeer opengestelde wegen bereikbaar is. Voorts dient ten tijde van het bezoek het apparaat en de eigenaar, of diens gemachtigde plaatsvervanger, op de afgesproken bezoekplaats aanwezig te zijn.
4 Indien, naar het oordeel van de fabrikant, het apparaat zoals bedoeld onder punt 3 naar haar service-werkplaats getransporteerd moet worden, dan geschiedt dit transport op de door de fabrikant vastgestel-de wijze en voor rekening en risico van de fabrikant.
5 Alle niet onder punt 3 en 3a genoemde apparaten, alsmede apparaten welke wel de betreffende functionele eigenschappen hebben maar daarnaast juist bedoeld zijn voor gemakkelijk transport, dienen franco aan het adres van de servicedienst verzonden of aangeboden te worden. Binnen de algemene garantieperiode vindt terugzending voor rekening van de fabrikant plaats.
6 Indien een onder garantie en binnen de algemene garantieperiode vallend defect aan een apparaat niet hersteld kan worden, vindt kosteloze vervanging van het apparaat plaats.

Garantie-uitbreidingen

7 Voor koel/vries-motorcompressoren (exclusief startrelais en motorbeveiliging) geldt een aflopende garantieperiode, in gelijke percentages van twintig procent perjaar, van vijf jaar na koopdatum van het op de bijbehorende koopnota vermelde apparaat, met inachtname van volledig kosteloos herstel binnen de algemene garantieperiode. Na de algemene garantieperiode worden bezoek-, arbeidsloon- en bijkomende materiaalkosten in rekening gebracht.

Garantie-uitsluitingen

8 Het kosteloos uitvoeren van herstel- en/of vervangingswerkzaamheden, zoals bedoeld in de betreffende hieraan voorafgaande punten, is niet van toepassing indien:

• de aankoopnota of kwitantie, waaruit tenminste de aankoopdatum en de identificatie van het apparaat blijkt, niet getoond kan worden of meegezonden werd;
• het apparaat voor andere, of óók voor andere dan de huishoudelijke doeleinden, waarvoor het apparaat bestemd is, gebruikt wordt;
• het apparaat niet volgens de aanwijzingen in het installatievoorschrift of de gebruiksaanwijzing geïnstalleerd, bediend, behandeld of gebruikt wordt;
• het apparaat op ondeskundige wijze door daartoe niet bevoegde personen hersteld of gewijzigd werd.

8a Indien het apparaat zodanig ingebouwd, ondergebouwd, opgehangen of geplaatst is dat de benodigde tijd voor het uit- en inbouwen samen meer dan dertig minuten bedraagt, dan worden de hierdoor ontstane extra kosten aan de eigenaar in rekening gebracht.

8b Schade welke ontstaat door het, met toestemming van de eigenaar, op abnormale wijze uit- of inbouwen van een apparaat, kan niet op de fabrikant of haar servicedienst verhaald worden.

8c Beschadigingen, zoals krassen en deuken of zoals breuk van uit- of afneembare delen, welke niet ten tijde van de aflevering ter kennis van de fabrikant gebracht worden, vallen niet onder garantie.

Belangrijk advies

De constructie van dit apparaat is zodanig, dat de veiligheid daarvan gewaarborgd is. Ondeskundige reparaties kunnen echter de veiligheid in gevaar brengen. Terwille van een blijvende veiligheid, en ook om mogelijke schade te voorkomen, is het raadzaam dat reparaties uitsluitend verricht worden door personen die daarvoor de vereiste vakbekwaamheid bezitten. Wij adviseren u herstel- en/of controlewerkzaamheden door uw vakhandelaar of door ELECTROLUX SERVICE te laten uitvoeren en uitsluitend originele DISTRI-PARTS onderdelen te laten plaatsen.

Electrolux

ELECTROLUX SERVICE

Nederland

Electrolux

ELECTROLUX SERVICE

Vennootsweg 1

2404 CG Alphen aan den Rijn

Postbus 120

2400 AC Alphen aan den Rijn

Storingsmeldingen op werkdagen tijdens kantooruren:

Tel.: (0172) - 46 83 00

Fax.: (0172) - 46 82 55

Onderdelenverkoop op werkdagen tijdens kantooruren:

Tel.: (0172) - 46 84 00

Fax.: (0172) - 46 83 76

België

Electrolux

ELECTROLUX SERVICE

Bergensesteenweg 719

1502 Halle (Lembeek)

Thuisherstellingen:

Tel.: [phone]

Fax: [phone]

Wisselstukken:

Tel.: [phone]

Fax: [phone]

Luxembourg/

Luxemburg

Electrolux

ELECTROLUX SERVICE

7, Rue de Bitbourg

L-1273 Luxembourg-Hamm
