Type product	Thermostaat voor vloerverwarming of ander verwarmingssysteem
Merk	Magnum
Model	Intelligent Control
Spanning	230 V / 50-60 Hz
Maximale belasting	16 A / 230 V
Temperatuurbereik	+5 °C tot +40 °C
Beschermingsgraad	IP21
Montage	In enkelvoudige inbouwdoos 50 mm diep (standaard DIN-formaten)
Kleur	Polar wit (RAL 9010)
Gewicht	Ca. 200 g (schatting)
Afmetingen display	Niet gespecificeerd; past in standaard inbouwdoos
Type display	LCD met achtergrondverlichting, instelbare helderheid en contrast
Bediening	4 toetsen (links, rechts, omhoog, omlaag)
Programmeerbaar	Ja, standaard fabrieksprogramma of zelf aan te passen (max. 2 periodes per dag)
Intelligente functie	Zelfdenkend en adaptief regelsysteem; leert opwarmtijd en past automatisch aan
Kinderslot	Ja, via rechtertoets in te schakelen
Back-up batterij	Ja, houdt datum/tijd en instellingen bij stroomuitval
Energieverbruik weergave	Percentage inschakeltijd over laatste 30 en 365 dagen
Sensor	Ingebouwde ruimtesensor en externe vloersensor (meegeleverd)
Onderhoud en reiniging	Reinig het display met een droge, zachte doek. Gebruik geen vloeistoffen of schoonmaakmiddelen.
Veiligheid	Schakel stroom uit voor montage/demontage; aansluiting door erkend installateur volgens NEN 1010
Garantie	2 jaar fabrieksgarantie
Keuringen	FI / CE / CCA
Fabrikant	C&F Technieken, Nederland

Veelgestelde vragen - Intelligent Control Magnum

Hoe wordt de Magnum Intelligent Control thermostaat geïnstalleerd?

Voor installatie de stroom uitschakelen in de meterkast. Verwijder het displayhuis door met een niet-scherp voorwerp in het vierkante gaatje onderaan te drukken. Monteer de thermostaat in de inbouwdoos met 2 schroeven. Sluit de draden aan volgens het aansluitschema (klemmen 1-8). Plaats de afdekplaat en het displayhuis terug. Na het inschakelen van de spanning duurt het ongeveer 5 minuten voordat het opstartmenu verschijnt. Volg de wizard zorgvuldig.

Hoe stel ik de taal in op de thermostaat?

Taalinstelling is de eerste stap in het opstartmenu na installatie of reset. Gebruik de middelste toetsen (omhoog/omlaag) om de gewenste taal te selecteren en bevestig met de rechtertoets. U kunt de taal later ook wijzigen via Menu > Instellingen > Taal.

Wat moet ik doen als de thermostaat na installatie niet reageert?

Controleer of de stroom is ingeschakeld en of de aansluitingen correct zijn. Let op: na de eerste keer spanning op de thermostaat duurt het circa 5 minuten voordat het opstartmenu verschijnt. Wacht dus even. Als het probleem aanhoudt, reset de thermostaat via Menu > Overige functies > Reset.

Hoe programmeer ik een aangepast verwarmingsschema?

Ga naar Menu > Programmeren. Kies eerst of u het standaard fabrieksprogramma wilt gebruiken of een aangepast programma. Voor aangepast: selecteer 'aangepast' en bevestig. U kunt per dag 1 of 2 verwarmingsperiodes instellen met gewenste starttijd en temperatuur. Gebruik de kopieerfunctie om dezelfde tijden op meerdere dagen in te stellen.

Wat is de intelligente functie en hoe schakel ik deze uit?

De intelligente functie is een zelfdenkend adaptief regelsysteem dat de opwarmtijd van de vloer leert en automatisch aanpast, zodat de gewenste temperatuur op de ingestelde tijd wordt bereikt. U kunt deze uitschakelen via Menu > Overige functies > Intelligentie en kies 'Uit'.

Wat betekenen de LED-kleuren op de thermostaat?

Rood licht = actief verwarmen. Groen licht = thermostaat operationeel in programma. Knipperend rood = storingmelding sensor (zie foutmelding op display).

Hoe kan ik het kinderslot inschakelen?

Houd de rechtertoets enkele seconden ingedrukt. Het hangslot-symbool verschijnt in het hoofdscherm. Mode- en menu-instellingen zijn dan vergrendeld. Herhaal de handeling om het slot op te heffen.

Wat moet ik doen bij een storingsmelding 'sensor defect'?

Deze melding verschijnt met een knipperend rood LED. Controleer de aansluiting van de vloersensor op klemmen 7 en 8. Als de bedrading correct is maar de melding blijft, neem dan contact op met de helpdesk (0900-9110911 of [e-mail]).

Hoe lees ik het energieverbruik af?

Ga naar Menu > Verbruik. De thermostaat toont het percentage inschakeltijd over de laatste 30 en 365 dagen. U kunt hiermee het werkelijke verbruik berekenen: 24 uur x aantal dagen x geïnstalleerd vermogen (in kW) x percentage / 100.

Kan ik de thermostaat gebruiken voor een houten vloer?

Ja, selecteer bij de installatie of in Menu > Overige functies onder vloerbedekker de optie 'Hout'. Dan wordt de maximale vloertemperatuur begrensd op 28 °C. Hiervoor moet wel een vloersensor zijn geïnstalleerd.

GEBRUIKSAANWIJZING Intelligent Control Magnum

Voor montage of demontage van de thermostaat altijd de elektriciteit in de meterkast uitschakelen. Aansluiting dient door een erkend installateur te worden uitgevoerd overeenkomstig de NEN 1010 voorschriften. De MAGNUM Intelligent Control thermostaat is uitgerust met een intelligente gidsfunctie die de gebruiker door het programma heen begeleid en is uiterst gebruiksvriendelijk ingericht. Bestudeer desondanks deze handleiding zorgvuldig en bewaar deze bij andere garantie papieren.

1.2 Aanwijzingen voor de installateur:

Controleer of de stroom is afgesloten. Verwijder het display huis door met een niet scherp passend voorwerp (bijv. de punt van een balpen) voorzichtig in het vierkante gaatje aan de onderzijde van de thermostaat druk uit te oefenen. Zowel het displayhuis als ook de afdekplaat kan dan worden afgenomen. Breng de thermostaat in positie en monteer en borg deze in de inbouwdoos met 2 schroefjes. Herplaats de afwerkplaat en plaats het displayhuis terug in positie en druk deze zachtjes aan.

LET OP!! : Indien er voor de eerste maal spanning op de thermostaat wordt gezet duurt het circa 5 minuten alvorens de eerste vraag uit het opstartmenu (zie hoofdstuk 2.2) verschijnt. Volg het opstartmenu zorgvuldig.

1.3 Aansluitschema:

Het aansluiten gebeurt als volgt:

- De klemmen 1 en 4 zijn bestemd voor de aansluitdraden (de binnenkernen) van de verwarmingkabel.

- De klemmen 2 (nul) & 3 (fase) zijn bestemd voor de stroomtoevoer.

- De klemmen 7 & 8 zijn bestemd voor de aansluiting v/d sensor.

- Op klem 6 kan zowel de aarde van de verwarmingkabel als de aarde vanuit de meterkast op worden aangesloten. Echter is het te adviseren wij om deze doorverbinding buiten de thermostaat om te maken (zie onderstaande afbeeldingen).

Afbeelding 1: aarde aansluiting buiten thermostaat om.

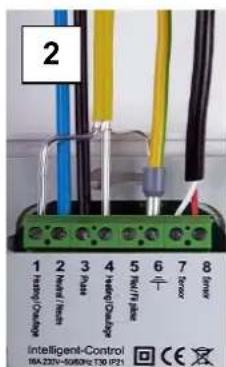

Afbeelding 2: aarde aansluiting via de thermostaat.

2. GEBRUIKSAANWIJZING

2.1 Toetsenverklaring en veldopbouw MAGNUM Intelligent Control:

Het programmeren gebeurt met behulp van 4 toetsen zijnde:

Middentoetsen: (naar boven en beneden):

- maken van keuzes/instellingen (± of ÷)

Rechtertoets :

• vanuit het hoofdscherm kunt u via deze toets in het menu komen
• een keuze te bevestigen (doorgaan naar een volgend scherm)
• om een (keuze)optie te selecteren ( )

Linkertoets :

• vanuit het hoofdscherm kan men via deze toets in de mode toetreden
• om terug te keren naar vorig scherm of het hoofdscherm (← of X)

De MAGNUM Intelligent Control kent 3 hoofdvelden:

- Opstart menu (zie 2.2) : Opstartmenu/wizard automatisch programma (alleen bij installatie of reset van de thermostaat)

- Mode (zie 2.3) : gebruiksmodus (tijdelijk) wijzigen

- Menu (zie 2.4) : instellingen thermostaat wijzigen

In het hoofdscherm staat Mode (links) en Menu (rechts). Keer na het invoeren van wijzigingen altijd terug naar het hoofdscherm.

2.2 Opstartmenu:

Opstartmenu/ wizard voor standaard automatisch programma.

Na aansluiting op het stroomnet verschijnt de eerste keuzevraag. Door middel van het symbool V (rechtertoets) kunt u een keuze bevestigen en doorspringen naar een volgend scherm of keuzeoptie. Indien u een eerder gemaakte keuze in het opstartmenu wilt bekijken of herstellen kunt u via het symbool X (linkertoets) trugspringen naar een voorgaand scherm of keuzeoptie.

1. language;

- maak uw taalkeuze. Dit is de eerste vraag van het opstartmenu! Antwoord en bevestig ook alle volgende vragen:

2. Voorkeuren:

- Klok; keuze voor 12 of 24 uur kloktijd (am/pm)

- Unit; keuze voor temperatuureenheid (Celsius of Fahrenheit)

3. Stel datum in:

• Jaar; voer het huidige kalenderjaar in
• Maand; voer de huidige maand in
• Dagnummer; voer het juiste dagnummer in
• Stel tijd in: stel de actuele kloktijd in

4. Type vloerverwarming;

vloerverwarming of ander verwarmingsysteem. Bij keuze voor een ander verwarmingsysteem wordt gevraagd of de temperatuur dient te worden gecontroleerd door de interne ruimtesensor of een externe sensor. Hierna schakelt de thermostaat door naar punt 8 (zie hieronder) en kunt u het opstartmenu verder vervolgen.

5. Vloerconstructie (bij keuze vloerverwarming);

hier kunt u de installatiediepte van het verwarmingsysteem instellen. keuzemogelijkheden:

- tot (<) 2 centimeter

• van 2 ...5 centimeter
• van 5...10 centimeter
• boven (>) 10 centimeter

6. vloer bedekker;

Hout of overig. bij keuze voor overig volgt de vraag of een vloersensor is geïnstalleerd (ja of nee).

7. te controleren temperatuur;

vloer- of ruimtetemperatuur. Bij vloerverwarming is het te adviseren om de vloertemperatuur middels een vloersensor te controleren.

1. Een overzichtscherm met samenvatting van de huidige instelling(en).

9. Kies temperatuur;

hier kunt u de gewenste comforttemperatuur voor een verwarmingsperiode instellen. De standaard geprogrammeerde comforttemperatuur bedraagt 21 graden Celsius voor een ander systeem en 23 graden voor vloerverwarming.

10. Kies temperatuur;

Hier kunt u de gewenste verlagingtemperatuur instellen. Bij vloerverwarming is het niet nodig een verlagingtemperatuur in te stellen (deze optie verschijnt dan ook niet bij keuze voor vloerverwarming, u gaat automatisch verder naar punt 11). De optimale spaartemperatuur wordt aan de hand van de reeds gedane instellingen automatisch door de thermostaat bepaald (zie punt 3.5).

1. Overzichtschema van de ingestelde verwarmingperiodes volgens het standaard fabrieksprogramma.

12. Langzame opstart;

u kunt kiezen of u van deze optie gebruikt wenst te maken (zie hoofdstuk 2.3 / punt 7 langzame opstart).

NB. Na de laatste bevestiging verschijnt het hoofdscherm. Dit is tevens de bevestiging dat alle ingevoerde standaardinstellingen operationeel zijn en automatisch zullen worden uitgevoerd

2.3 Mode (gebruiksmodus wijzigen):

1. Tijdelijke temperatuur:

Geeft de mogelijkheid om tijdelijk een temperatuur in te stellen. Thermostaat gaat terug naar automatisch programma bij de eerstvolgende in- of uitschakeling van een ingestelde verwarmingperiode.

2. Automatisch:

De thermostaat zal volgens programmering

inschakelen. Dit kan volgens de standaard fabrieksinstelling zijn of volgens een door u zelf ingestelde tijdcyclus.

3. Handmatige temperatuur:

Geeft de mogelijkheid de thermostaat constant in te schakelen op een door u ingestelde temperatuur. Om dit op te heffen adviseren wij de optie "automatisch" in het modemenu te gebruiken.

(1) 4. Uit:

Schakelt de thermostaat en het verwarmingssysteem uit. Via de optie "automatisch" kan het standaard of aangepaste tijdprogramma weer geactiveerd worden.

5.Timer:

Deze mode kunt u gebruiken indien u op vakantie gaat ed. De thermostaat zal uit staan voor een vooraf bepaalde hoeveelheid dagen. Hierna zal de thermostaat terugkeren in standaard of aangepaste tijdprogramma.

6.Vorstprotectie:

Indien de temperatuur van vloer of ruimte (afhankelijk van de geselec-teerde sensor) onder de vaste temperatuur van 7 graden komt, vangt het systeem aan met verwarmen en consolideert deze temperatuur. Indien de temperatuur van vloer of ruimte (afhankelijk van de geselec-teerde sensor) onder de vaste temperatuur van 7 graden komt, vangt het systeem aan met verwarmen en consolideert deze temperatuur. Via de optie "automatisch" kan deze instelling worden opgeheven.

1. Langzame opstart:

Voor nieuw aangelegde vloeren. De thermostaat zal de vloer in 20 dagen geleidelijk opwarmen naar de ingestelde temperatuur. Na deze periode start de thermostaat het standaard of aangepaste tijdprogramma. Indien deze functie actief is bestaat via de linkertoets (mode) de keuzemogelijkheid om de functie te stoppen of herstarten.

NB. Indien een mode functie in werking is zal het bijbehorende symbool verschijnen in de displayweergave van het hoofdscherm.

2.4 Menu (instellingen thermostaat wijzigen):

1. Temperatuur instellingen;

Hiermee kunt u de voorgeprogrammeerde temperatuur instellingen wijzigen (comfort- en/ of verlagingtemperatuur. Let op:

wijzigingen gelden voor voorheen geprogrammeerde temperaturen!

NB. Bij vloerverwarming is het niet nodig een verlagingtemperatuur in te stellen. De optimale spaartemperatuur wordt aan de hand van de reeds gedane instellingen automatisch door de thermostaat bepaald (zie hoofdstukken 3.5 en 3.7).

2. Programmeren;

De verwarmingstemperatuur en tijden kunnen in dit menu worden gewijzigd. Hierbij kan een keuze worden gemaakt in "Standaard" programmering volgens fabrieksinstellingen. Via "aangepast" kunnen temperatuur en tijden naar eigen keuze worden ingericht.

Indien het aangepaste programma nog niet is geselecteerd maar dit wel gewenst is kunt u het volgende doen: u drukt op de rechtertoets om de rubriek programmeren te bevestigen. U komt dan in het scherm waar de standaard fabriekstijden schematisch worden weergegeven. Vervolgens drukt u op 1 van de middentoetsen (naar boven of beneden). U ziet in het scherm dan de term "standaard".

U drukt dan op de rechtertoets onder het symbool . De term standaard is nu middels een balk geselecteerd. Met 1 van de middentoetsen kunt u optie "standaard" veranderen naar de optie "aangepast" en deze keuze bevestigen met de rechtertoets.

U kunt dan nogmaals 1 van de middentoetsen indrukken en komt dan terug in het scherm met de schematische weergave van de geprogrammeerde tijden. Nu kunt u via de rechtertoets het symbool bevestigen en komt in de programmatuur van het aangepaste programma.

Indien de optie aangepast al is geactiveerd hoeft u niet alle bovenstaande stappen te doorlopen. Indien de rubriek programmeren is geselecteerd drukt u op de rechtertoets. Met wederom de rechtertoets kunt u het symbool bevestigen en krijgt u direct toegang tot de programmatuur van het aangepaste programma. Onder het aangepaste programma kunt u per dag 1 of 2 periodes voor verwarming programmeren. Indien u op verschillende dagen dezelfde tijden wilt instellen kunt u gebruik maken van de handige kopieer functie.

3. Verbruik;

De thermostaat rekent uit hoe lang deze is ingeschakeld. De totale inschakeltijd wordt percentueel (%) weergegeven over de laatste 30 en 365 dagen (zie hoofdstuk 3.9).

4. Kinderslot;

Hiermee wordt de thermostaat vergrendeld. Mode en menu instellingen kunnen niet worden benaderd tot dat de vergrendeling wordt opgeheven. Om het kinderslot in of uit te schakelen dient de rechtertoets enkele seconden te worden ingedrukt. Indien het kinderslot is ingeschakeld verschijnt er in het hoofdscherm een hangslot.

5. informatie;

Geeft informatie over de huidige software en hardware versie van de thermostaat.

6. Instellingen;

Hiermee kunt u instellingen veranderen in relatie tot de werking van de thermostaat. De volgende opties vindt u onder deze rubriek:

• Datum en tijd; Hierin kunt u de huidige datum en tijd instellen. Tevens kunt u een keuze maken of de Zomer/ Wintertijd voor u automatisch wordt gecorrigeerd (dit is standaard het geval).
• Taal; Hier kunt u een keuze maken in de gewenste displaytaal.

• Contrast: Hiermee kunt u het contrast van de tekstweergave instellen.

• Helderheid; Hiemee kunt u de helderheid van het display instellen.

• Display verlichting; Geeft de mogelijkheid om de tijd dat de achtergrondverlichting aan staat (nadat een toets is ingedrukt) in te stellen. Deze kan tussen 0-300 seconden worden aangepast. (0 = altijd aan)
• LED info; Hiermæe geeft u aan of het LED op de voorzijde van de thernostaat aan of uit staat. Indien deze is ingeschakeld zal deze de huidige verwarmingsmode aangeven (zie hoofdstuk 3.1).
• Help functie; Hiermee kunt u aangeven of u de helptekst wilt activeren. Indien ingeschakeld zal de tekst na 7 seconden verschijnen. Via de pijlen omhoog en omlaag kunt u bij me erdere bladzijden bladeren.
• Toon logo; Hier kunt u een keuze maken of op hjet hoofdscherm een logo wordt weergegeven. Di logo verschijnt na 45 seconden.
• Temperatuur eenheid; Kies tussen Celsius of Fahrenheit.

7. Overige functions;

Hierin kunnen aanpassingen of correcties worden gemaakt t.b.v. de werking van de thermostaat. LET OP : Aanpassingen kunnen grote invloed hebben op de werking van de thermostaat! De volgende opties vindt u onder deze rubriek:

• Type verwarming; Hier kunt u een keuze maken in:
  * het type verwamingsysteem
  * de installatiediepte van het verwarmingsysteem (bij vloer/ erwarming)
  * vloerbedekker o'verig of hout (bij vloerverwarming)
  * te controleren temperatuur (vloer of ruimte)

Deze instellingen worden ook via de opstart Wizard gevraagd.

• Calibratie; Hier kan een correctie worden ge maakt op de weergegeven temperatuurin de display en de gemeten ruimtetemperatuur. Enkel gebruiken in overleg & aanwijzing van leverancier.
• Intelligentie; Met deze optie kunt u de intelligente functie aan- of uitschakelen (standaard staat de functie aan). Voor verder uitleg over de inhoud van deze functie verwijzen wij naar hoofdstuk 3.4.
• Differentieel; Hiermee kan het verschil in temperatuur tussen in en uitschakelmoment van de thermostaat worden veranderd. Enkel te gebruiken in overleg en aanwijzing van de leverancier.
• Pilot functie; Geeft de mogelijkheid de ther mostaat via een extern apparaat te schakelen. Dit kan een centrale sturing zijn maar ook een domotisch systeem. Deze functie kunt u in of uitschakelen maar staat standaard uit.
• Sensor type; Geeft de mogelijkheid om de sensorwaarde aan te passen. Dit is in een standaard situatie echter niet nodig. Enkel te gebruiken in overleg en aanwijzing van de leverancier.
• Reset; Terug naar de standaard fabrieksinstellingen. U dient de bevestiging 5 seconden in te drukken (rechtertoets) om de reset door te voeren. De start-up wizzard wordt gestart.

3. ALGEMENE: INFORMATIE:

3.1 Verklaring LED kleuren/signalen:

Rood	: stroomafname voor verwarmen
Groen	: teemsoperationeel in aangepast of standaard programma (zie hoofdstuk 2.2)
Knipperend rood licht	: ristgmelding sensor (hoofdstuk 3.2).

3.2 Verklaring voor tekst/symbolen in hoofdscherm (anders dan al omschreven):

• Comfort periode
• Limiet vloertemperatuur bereikt (28° Celsius)
• Kinderslot geactiveerd;
• Stroomafname voor verwarmen;

Onderstaande symbolen komen alleen voor in combinatie met actieve Pilot functie:

• Veilaging; standaard verlagingtemperatuur (pilot wire);
• Veilaging; anti vorst +7°C (pibt wire);
• Veilaging; thermostaat uit (pilot wire);
• Veilaging; effectieve temperatuur - 1°C (pilot wire);
• Veilaging: effectieve temperatuur -2°C (pilot wire);

Storingmelding sensor :

Verwarming is niet operationeel en sensor is defect of onjuist aangesloten. De onderstaande melding wordt weergegeven in het hoofdscherm. Tevens zal het rode LED-licht gaan knipperen.

Advies: controleer de bedrading van de vloersensor op een juiste aansluiting. Indien de bedrading juist is aangesloten en de storingmelding nog wordt weergegeven adviseren wij u om contact met onze helpdesk op te nemen (zie hoofdstuk 5 informatie).

3.3 Temperatuur op display:

De temperatuur zoals die wordt getoond in het hoofdscherm is de actuele gemeten temperatuur (dus niet de door u ingestelde comfort temperatuur). Afhankelijk van de thermostaatinstellingen wordt de vloertemperatuur gemeten door de vloersensor of ruimtetemperatuur door de interne ruimtesensor. Hiermee kunt u controleren of de door u gevraagde temperatuur op de ingestelde starttijd voor een comfort periode wordt bereikt.

3.4 Intelligente functie:

De thermostaat is voorzien van een zelfdenkend en adaptief regelsysteem. Deze registreert de benodigde opwarmtijd van de vloer en past de opwarmperiode automatisch aan. U hoeft alleen maar de door u gewenste comforttijden in te stellen, de thermostaat regelt de benodigde opwarmtijd vanzelf en zorgt ervoor dat de vloer warm is zodra de door u ingestelde tijd bereikt is. De intelligente functie kan desgewenst worden uitgeschakeld in het menu "overige functies".

3.5 Het standaard Automatisch programma omvat:

Comfort verwarming van maandag t/m zondag van 06.00 tot 09.00 en van 15.00 tot 22.00 uur. Buiten deze uren werkt de thermostaat automatisch in spaarstand.

3.6 Spaarstand (Nacht cq. verlagingtemperatuur):

De thermostaat past automatisch de nacht)verlagingtemperatuur aan voor een zo optimaal mogelijk energiebeheer. Deze functie is onderdeel van het zelfdenkend en adaptief regelsysteem. Voor vloerverwarming; u hoeft geen spaartemperatuur in te stellen bij de instelling vloerverwarming in het opstartmenu. Tijdens de opstartfase van het verwarmen wordt altijd het meeste energie verbruikt. Dat komt doordat de massa van de vloer op temperatuur moet worden gebracht, en dat vergt nu eenmaal tijd. Nadat de vloer is opgewarmd zal deze sporadisch met worden "bijgevuld".

3.7 Temperatuursinstellingen:

De hoogte van de comforttemperatuur is geheel afhankelijk van uw eigen wensen cq/eisen en de isolatiewaarde(s) van de te verwarmen vloer en/of ruimte. Doorgaans kan worden verwacht dat het verwarmingssysteem, geïnstalleerd als bijverwarming en uitgaande van een normale ruimtetemperatuur van ca. 21°C, "de koude" van de vloer haalt en de vloertemperatuur 3 à 4°C verhoogt t.o.v. een onverwarmde situatie. Afhankelijk van de vloerconstructie, isolatiewaarden, instellingen van de thermostaat en andere externe factoren zoals glaspartijen, ventilatie en de mogelijke invloeden van andere verwarmingssystemen is de onverwarmde basistemperatuur van een vloer 16 à 17°C. Medisch gezien is een maximale vloertemperatuur 27°C verantwoord, dit i.v.m. bacterievorming en mogelijke klachten van vermoeide voeten/benen.

3.8 Tijdsduur van opwarming:

Voor nieuwe vloeren geldt dat de opwarmperiode lang kan zijn. In uitzonderlijke gevallen kan zelfs niet de ingestelde comforttemperatuur worden gehaald. Hier zijn diverse mogelijke oorzaken voor zoals vochtverwijdering en een (zeer) lage (basis)vloertemperatuur. Doorgaans zal dit effect na 2 à 3 weken vanzelf verdwijnen. Indien dit effect blijft bestaan of bij twijfel over uw eigen situatie verzoeken wij u vriendelijk contact op te nemen met onze helpdesk (zie hoofdstuk 4 informatie).

3.9 Energieverbruik:

Het energieverbruik is van heel veel factoren afhankelijk en is dus niet eenvoudig te beantwoorden. Factoren die een zeer belangrijke rol spelen zijn o.a. de individuele warmtebehoefte (welke temperatuur vindt u het meest behaaglijk), isolatiewaardes, instellingen van de thermostaat, aanwezigheid van vocht, verschillende ruimtes, graaddagen, locatie etc. In het hoofdstuk "Energie en Verbruik" op onze website kunt u meer gedetailleerde informatie vinden. De thermostaat registreert het energieverbruik en deze kunt u eenvoudig aflezen in het menu "energieverbruik". U krijgt daar het percentueel (%) energieverbruik te zien over de laatste 30 en 365 dagen.

De rekensom om uw energieverbruik uit te rekenen: Bij 30 dagen: 24 uur x 30 dagen x het totaal geïnstalleerde vermogen x % = energieverbruik. Bij 365 dagen: 24 uur x 365 dagen x het totaal geïnstalleerde vermogen x % = energieverbruik.

Voorbeeld:

De thermostaat geeft een percentage op bij 30 dagen van 26%.

Het vermogen dat in de vloer is geïnstalleerd = 700 Watt.

24 uur x 30 dagen = 720 uur.

720 uur x (700W) 0,7 kWh = 504 kWh.

26% van 504 kWh = 131 kWh.

Het verwarmingssysteem zou dus 131 kWh uur hebben verbruikt in de laatste 30 dagen.

3.10 Back-up batterij:

De thermostaat bezit een back-up batterij. Indien de spanning van de thermostaat wordt gehaald (bijv. door een stroomstoring) zal deze bij terugkomst van de spanning de juiste datum en tijd automatisch aanpassen. De andere instellingen worden in het geheugen bewaard. Met andere worden hoeft u bij spanninguitval zelf geen actie te ondernemen.

3.11 Vloer limiettemperatuur:

Sommige (top)vloeren kunnen gebonden zijn aan een maximale temperatuur (bijv. houten vloeren). Indien in het (opstart)menu van de thermostaat de optie "Hout" wordt geselecteerd (onder de rubriek vloer bedekker) is het mogelijk de maximale temperatuur te limiteren. De vloertemperatuur zal in dat geval begrenst worden op een waarde van 28 graden Celsius. Voor gebruik van deze optie dient wel een vloersensor te zijn geïnstalleerd. Raadpleegt u bij twijfel de leverancier van de (top)vloer of er beperkingen voor wat betreft de maximale temperatuur worden gesteld.

4. TECHNISCHE DATA:

Voltage : 230V - 50/60 Hz

Max. belasting : max. 16 Amp. / 230V

Temperatuurbereik : +5/+40°C

Behuizing : IP21 te monteren in enkelvoudige

inbouwdoos 50 mm diep, volgens standaard DIN formaten. Geleverd incl. ingebouwde en externe sensor.

Standaard Kleur : Polar wit (RAL 9010)

Garantie : 2 jaar fabrieksgarantie.

Keuringen : FI / CE / CCA

Fabrikant : C&F Technieken, Nederland.

5. INFORMATIE:

Deze gebruiksaanwijzing is met uiterste zorg samengesteld met als doel de gebruiker zo volledig als mogelijk te infomeren. Desondanks kunnen wij ons voorstellen dat er bij bepaalde gebruikers aanvullende vragen of opmerkingen kunnen bestaan. Voor hulp en technische vragen bel de Supportline: 0900 - 911 0 911(45 cent per min.) Of u kunt een email sturen naar [e-mail]

© C&F Technieken 2008. Aan deze uitgave kunnen geen rechten worden ontleend.
