Producttype	Afzuigkap
Merk	Scholtès
Model	HEV 1001
Afmetingen (B x D x H)	598 x 500 x 150 mm
Gewicht	12 kg
Spanning	220-240 V / 50 Hz
Motorvermogen	200 W
Afzuigcapaciteit	600 m³/u
Geluidsniveau (gemiddeld)	55 dB
Maximaal geluidsniveau	65 dB
Bediening	Drukknoppen
Aantal snelheden	3
Verlichting	2 x 40 W halogeenlampen
Filtertype	Aluminium vetfilter (afwasbaar)
Energie-efficiëntieklasse	C
Afvoerdiameter	150 mm
Ontluchting	Afvoer naar buiten
Materiaal	Roestvrij staal
Veiligheid	Automatische uitschakeling na 24 uur
Garantie	2 jaar
Onderhoud	Vetfilter maandelijks reinigen
Schoonmaken	Met mild reinigingsmiddel en zachte doek

Veelgestelde vragen - HEV 1001 SCHOLTES

Hoe installeer ik de afzuigkap HEV 1001?

Volg de handleiding stap voor stap. Zorg voor een correcte afvoer naar buiten en gebruik het juiste bevestigingsmateriaal. De montagehoogte boven het fornuis moet 65-75 cm zijn voor elektrisch en 75-90 cm voor gas.

Hoe maak ik het vetfilter schoon?

Verwijder het aluminium vetfilter en was het in warm zeepwater of in de vaatwasser op 60°C. Laat het goed drogen voordat u het terugplaatst. Doe dit elke maand voor optimale prestaties.

Waarom maakt mijn afzuigkap veel lawaai?

Controleer of het vetfilter of de afvoer niet verstopt zijn. Ook losse onderdelen kunnen geluid veroorzaken. Zet de kap uit en controleer of alles stevig vastzit.

Hoe vervang ik de lampen van de HEV 1001?

Koppel de afzuigkap los van het stroomnet. Verwijder de kap en draai de oude halogeenlamp (40W) los. Plaats een nieuwe lamp en monteer de kap terug.

Wat is de maximale afstand tot het fornuis?

De aanbevolen montagehoogte is 65-75 cm boven een elektrisch fornuis en 75-90 cm boven een gasfornuis. Dit zorgt voor optimale afzuiging.

Kan ik de afzuigkap gebruiken met recirculatie?

Dit model is standaard ontworpen voor afvoer naar buiten. Voor recirculatie is een optioneel koolstoffilter nodig, dat apart moet worden aangeschaft.

Hoe stel ik de afzuigkap in op de hoogste stand?

Druk op de snelheidsknop met het cijfer 3 (hoogste stand). Bij drukknoppen herhaaldelijk indrukken tot de gewenste stand.

Wat moet ik doen bij een storing?

Controleer eerst de stroomtoevoer, de zekering en of de filters schoon zijn. Als het probleem aanhoudt, neem contact op met de Scholtès service.

Hoe lang gaat de motor van de afzuigkap mee?

Bij goed onderhoud (regelmatig filter reinigen, niet overbelasten) kan de motor vele jaren meegaan. De gemiddelde levensduur is 10-15 jaar.

Zijn er reserveonderdelen beschikbaar voor de HEV 1001?

Ja, reserveonderdelen zoals filters, lampen en bedieningsknoppen zijn verkrijgbaar via erkende Scholtès dealers en online. Vermeld altijd het modelnummer.

GEBRUIKSAANWIJZING HEV 1001 SCHOLTES

HEV 1001 gebruiksaanwijzing:

1 / De afzuigkap moet aangebracht worden op minstens 65 cm. boven de kookplaten ( vitrokeramische of normale elektrische kookplaten) of op 75 cm. hoogte boven gasbranders.
2 / Het apparaat mag niet aangesloten worden op pijpen die gebruikt worden voor het afvoeren van rook afkomstig uit andere apparaten gevoed door gelijk welk ander type van energie, verschillend van de elektrische energie.
3 / Bij gelijktijdig gebruik van de kap en een kachel of haard, die lucht van het vertrek gebruiken ( bv. gaskachels, petroleumkachels, kolenkachels, boilers enz.) moet men voorzichtig zijn omdat de kap de lucht van het vertrek die de kachel of haard nodig hebben, afvoert. Voor een veilig gebruik en om te voorkomen dat afgevoerd gas terug zou komen in het vertrek, mag het vacuum de 0,04 mbr. niet overschreiden.
Dit kan door te zorgen voor een zekere luchttoevoer bv. via deuren, ramen, ventilatoren of andere technische maatregelen.
Met het oog op alle problemen betreffende de overlast van rook wordt men verzocht de voorschriften van de bevoegde autoriteiten te respecteren.
4 / Laat, voorzover nog niet aanwezig, de wandcontactdoos op een zodanige plaats aanbrengen dat de stekker ten behoeve van een schoonmaakbeurt gemakkelijk uitgenomen kan worden.
Indien men de kap permanent aan het elektrische net wil verbinden moet men, na het verwijderen van de bijgeleverde stekker, een tweepolige schakelaar aanbrengen die volgens de normen een afstand tussen de kontaktpunten moet hebben van minstens 3 mm.
5/ buurt
6 / sier-element
7 / handmatig
8 / montage
9 / aantreft

04306100

Nederlands

AANDACHT

De afstand tussen de kookplaat en de onderkant van de afzuigkap moet ten minste 65 cm bedragen.
De aangezogen lucht mag niet worden afgeleid in een rookkanal van toestellen die met andere dan elektrische energie worden gevoed (centrale verwermingsinstallaties, radiators, bollers, enz.).
■ De lucht moet worden afgevoerd volgens de voorschriften van de bevoegde overheden.
Ais u de afzuigkap tegelijk gebruikt met toestellen die door andere dan elektrische energie worden gevoed (gaskachel, oliekachel, kolenkachel enz.) moet u ervoor zorgen dat het vertrek goed verlucht is. Anders zou de afzuigkap bij de luchtafvoer een depressie kunnen veroorzaken in het vertrek.
De negatieve druk in het vertrek mag niet meer bedragen dan 0,04mbar, zo niet kan de warmtebron de gassen die moeten worden afgevoerd aantrekken. Het vertrek moet dus voorzien zijn van ventilatieopeningen die een constante verse luchtstroom garanderen.
LET OP: sluit het toestel altijd aan op een geaard stopcontact.
Zorg er bij de elektrische aansluiting voor dat het stopcontact voorzien is van een aardleiding.
Controleer ook of de spanning overeenstemt met de waarde die is aangeduid op het identificatieplaatje binnenin het toestel.
Als uw toestel niet is uitgerust met een flexibele kabel die niet kan worden losgemaakt en een aansluiting of elke andere inrichting die de ontkoppeling van alle polen van het netwerk garandeert, met een openingsafstand tussen de contacten van ten minste 3 mm, moeten deze elementen voorzien zijn in de vaste installatie.

GEBRUIK

Schakel het toestel steeds uit voor u het reinigt of onderhoudt.
■ Gebruik in de'buur van het toestel geen materialen die een vlammend vuur kunnen veroorzaken.
■ Wees bij het frituren voorzichtig voor het brandgevaar van oliën en vetstoffen. Vooral oude olie is licht ontvlambaar en dus bijzonder gevaarlijk. Gebruik geen onafgedekte elektrische roosters.
Volg om eventuele brandrisico's te vermijden steeds de instructies voor de reiniging van de anti-vetfilters en de verwijdering van eventuele vetafzettingen op het toestel.

ONDERHOUD

■ Een zorgvuldig onderhoud garandeert de goede werking en het langdurige rendement van uw toestel.
■ Vooral het anti-vetrooster verdient veel aandacht en moet regelmatig worden gereinigd (ten minste om de twee maanden). Verwijder het anti-vetrooster en reinig het met een neutraal produkt, met de hand of in de vaatwasmachine.
Reinig gelakte toestellen steeds met lauw water en een neutraal produkt. Vermijd schuurprodukten. Gebruik bij de reiniging van toestellen in staal, koper of messing in geen geval schuur- of bijtende produkten. Het verdient aanbeveling om speciale produkten te gebruiken en aandachtig hun gebruiksaanwijzing te volgen.

BESCHRIJVING

Het toestel bestaat uit:

1. een uitschuifbare draagstructuur
2. een bovenschouw
3. een onderschouw
4. een motorgroep
5. een glazen sierelement.

Het toestel kan worden gebruikt in de versies recycling, aanzuiging of "buitenafvoer".

In de versie Recyclering (Fig. 1) worden de door het toestel geleide lucht en dampen gezuiverd door actieve-koolfilters en weer in circulatie gebracht via de zijdelingse verluchtingsroosters van de buis.

LET OP: Voor de versie Recyclering moet u twee actieve-koolfilters gebruiken. Bovenin de buis plaatst u een luchtafleider waarlangs de lucht in het vertrek kan circuleren (Fig. 1A). In de versie Aanzuiging (Fig. 2) worden de dampen en geuren van de keuken rechtstreeks naar buiten geleid via een afvoerbuis door de muur of het plafond. Er moeten dus geen actieve-koolfilters worden gebruikt.

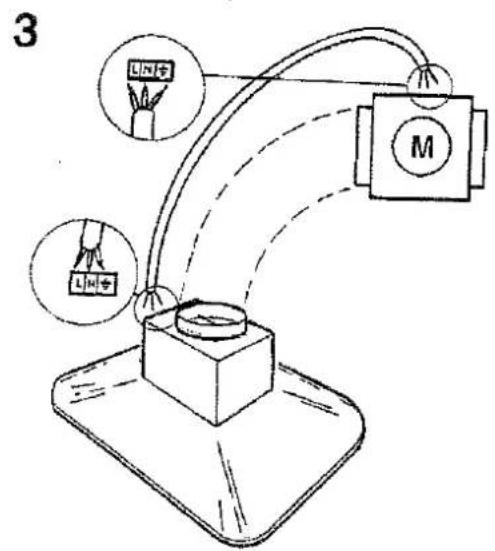

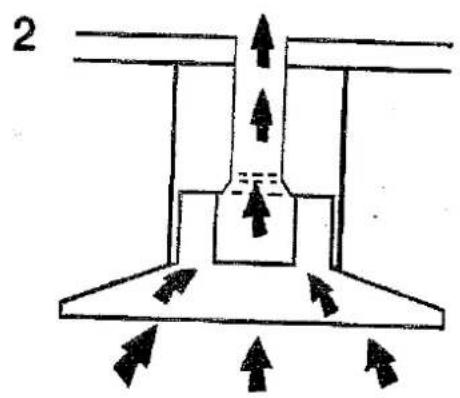

In de versie "buitenafvoer" (Fig. 3) moet het toestel worden verbonden met een afzonderlijke afzuigkap met aanzuiging. In dat geval doet het dienst als basis voor de luchtafvoerinstallatie.

6 LET OP: De afzuigkappen met glazensierelement maken deel uit van het luxegamma dat artisanaal wordt vervaardigd. Het glazen element kan hier en daar lichtjes vervormd zijn, als gevolg van de behandelingen die het heeft ondergaan.

INSTALLATIE

LET OP: Dit toestel moet door minstens twee personen worden gemonteerd. De installatie kan het best worden toevertrouwd aan specialisten.

LET OP: Deze afzuigkap is heel zwaar. Controleer vóór het monteren of het plafond van uw keuken bestand is tegen het gewicht van het toestel.

Bovendien raden wij u aan om alle monteringsfasen zorgvuldig te volgen en na de installatie te controleren of het toestel stevig vastzit.

Om het toestel makkelijker te kunnen monteren, verwijderd u eerst het metalen rooster volgens de hierna volgende instructies (punt 2 - Werking).

Zorg ervoor dat het glazen gedeelte niet bruusk in aanraking komt met voorwerpen in porselein, metaal, glas of andere zware voorwerpen die het zouden kunnen breken.

Essentiële voorwaarden voor de montering:

• Voorzie een elektrische aansluiting binnenin de buis/draagstructuur.
• Voor de versies aanzuiging en "buitenafvoer" moet u een luchtaivoergat voorzien.
• Haal de afzuigkap uit elkaar tot u een uitschuifbare structuur, een motor en een glazen sierelement bekomt.
• Maak met de boormal gaten voor de bevestiging aan het plafond, loodrecht op de kookplaat. Zorg ervoor dat een as van de boormal gelijk ligt met de as van de bedienlingen van de afzuigkap.
• Bevestig met behulp van de meegeleverde schroeven C het bovendeel van de structuur aan de bovenplaat (Fig. 5). Eén lange zijde van de plaat moet aan dezelfde kant liggen als de L-vormige plaat Q (Fig. 5).
• Enkel voor de versie filtrering: duw de luchtafleider A door de openingen B (Fig. 6). Bevestig een flexibele buis aan de beugel van de luchtafleider.
• Bevestig de plaat aan het plafond met de schroeven, moerplaatjes en pennen (Fig. 5B). Zorg ervoor dat de bedieningen aan dezelfde kant liggen als een van de L-vormige platen Q.
• Regel de hoogte van de uitschuilbare structuur volgens uw specifieke vereisten. Hou er rekening mee dat de afzuigkap 340 mm hoog is en dat zij ten minste 650 mm van de kookplaat moet verwijderd zijn (Fig. 7). Bevestig zodra u de hoogte hebt bepaald de uitschuilbare structuur met behulp van de 4 regelschroeven (Fig. 6C). LET OP: de positie van het onderste deel van de structuur bepaalt de uiteindelijke orientatie van de bedieningen van de afzuigkap. Controleer voordat u de structuur definitiel bevestigt of het gat V (Fig. 6) zich links van de afzuigkap bevindt.
• Enkel voor de versie aanzulging: verbind een speciale buis met het luchtafvoergat.
• Enkel voor de versie "buitenafvoer": sluit op de eenheid luchtafvoerbuis aan en plaats deze binnen de uitschuilbare steunstructuur.

• Bevestig de bovenschouw aan de beugels van de uitschulfbare sstructuur, met behulp van de schroeven A (Fig. 8). Let er bij de versie filtrering op dat de luchtafvoerroosters van de buis gelijk liggen met de uitlaatmonden van de luchtafleider.

• Schulf de uitschuifbare onderschouw helemaal naar boven (let op de goede positie van de bedieningen) en bevestig ze voorlopig met de hoekbanden S (Fig. 9).

• Monteren van het glazen sierelement: Bevestig de doorzichtige plastic armatuur A langs de randen van het glazen element. Schuif het geheel vervolgens in de onderste rand van de motorgroep (Fig. 10). Zorg ervoor dat de pakking van het deel van de bedieningen zich hierbij niet verplaatst.

LET OP: de plastic pakking moet goed op zijn plaats zitten. De rand van het kristal mag niet rechtstreeks in aanraking komen met het metaal, anders kan het breken. Bevestig het glas met behulp van de drie hiertoe meegeleverde metalen hoekbanden (Fig. 11).

1. Breng de afzuigkap bij het onderste deel van de structuur en verbind de luchtafvoerbuis met.de koppelbeugel.

2. Voer de elektrische aansluiting uit.

3. Bevestig de motorgroep aan de structuur, met behulp van de schroeven B (deze zijn groter). Zorg ervoor dat de bedieningen zich aan de juiste kant bevinden (Fig. 12).

4. Enkel voor de versie "buitenafvoer": voer de elektrische aansuiting tussen de afzuigkap en de aanzuigeenheid uit met behulp van de daartoe voorziene koppelplaten (Fig. 3).

5. Bevestig de bedieningen aan de hoekband in de onderschouw met behulp van de twee schroeven A (Fig. 12).

6. Verwijder de voorlopige bevestigingsschroef vah de onderschouw en plaats deze definitiet terwijl u de afzuigkap ondersteunt. LET EROP dat de kabel van de bedieningen niet wordt beschadigd.

WERKING

Bedieningen (Fig. 13):

A - Lichtschakelaar
B - ON/OFF - schakelaar van de motor I ste snelheid.
C. Schakelaar 2de snelheid. Als u hem een tweede maal indrukt treedt de timer in werking, die de motor na 10' zal uitschakelen. Het LED-lampje zal gedurende deze tijd blijven knipperen.
D - Schakelaar 3de snelheid. De timer werkt zoals voor C.
E - Schakelaar 4de snelheid. De timer werkt zoals voor C.

Na ongeveer 30 uur werking beginnen alle controlelampjes tegelijk te knipperen. Dit betekent dat u het metalen rooster moet reinigen. Zodra het gereinigde rooster weer is gemonteerd, drukt u op een van de drie snelheidsknoppen om de tijdsmeting weer op gang te brengen.

Voor het verwijderen van de vetafzettingen in het toestel gat u als volgt tewerk:

1. Schakel de afzuigkap uit.
2. Verwijder het metalen rooster door het naar beneden te trekken (Fig. 4). LET OP: Doe dit niet als de lampen al gedurende enige tijd branden. Het rooster kan dan erg heet zijn.
3. Demonteer de lampen (volgens de hierna volgende instructies).
4. Verwijder het metalen rooster G door de 4 schroeven A los te draaien (Fig. 14).
5. Reinig de betrokken zones met een penseel of een vochtige doek.
6. Ga voor het opnieuw monteren van het metalen rooster en de lampen omgekeerd tewerk.

Om een defecte lamp te vervangen verwijdert u het metalen rooster en draait u de schroeven van de lamphouders los (Fig. 14B). Vervang de defecte lamp door een lamp van hetzelfde type.

Als u het toestel gebruikt in de versie recyclering, moeten de actieve-koolfilters regelmatig worden vervangen. Hoe vaak u dit doet hangt af van het gebruik, maar toch ongeveer om de zes maanden. Demonteer de koolfilters door de knoppen P los te draaien en de houder S te verwijderen (Fig. 15).

LET OP

Als u het toestel van de versie Aanzuiging wil omschakelen naar de versie Recyclering:

- Vervang de bovenschouw: zij moet worden uitgerust met de luchtafleidkoppeling en zijdelingse roosters waardoor de lucht in het vertrek kan recycleren (Fig. 1).

- Voor deze versie hebt u actieve-koolfilters en houders nodig (Fig. 15).

1 A

2
