Type product	Afzuigkap
Merk	Scholtès
Model	H 5890
Diameter verbindingsstuk	150 mm
Gewicht	17,8 kg
Spanning	230 V ~ 50 Hz
Totaal opgenomen vermogen	204 W
Motorvermogen	186 W
Verlichting	2 x 9 W (PL)
Afzuigcapaciteit (afvoer)	200 / 400 / 700 m³/h
Afzuigcapaciteit (recirculatie)	115 / 300 / 400 m³/h
Aantal snelheden	3
Type filter	Metalen vetfilter (optioneel koolstoffilter)
Oppervlakte vetfilter	3 x 704 cm²
Minimale installatiehoogte	65 cm (elektrisch) / 75 cm (gas)
Timer	Ja, 5 minuten boost
LED-indicatie	Verzadiging vetfilter (40u) en koolstoffilter (160u)
Onderhoudsinterval vetfilter	Maandelijks
Onderhoudsinterval koolstoffilter	Elke 6 maanden
Beveiliging	Geen open vuur, frituren onder toezicht
Zekering	3 A

Veelgestelde vragen - H 5890 SCHOLTES

Hoe installeer ik de Scholtès H 5890 afzuigkap?

Volg de installatiehandleiding: gebruik de meegeleverde mal om de gaten te boren, bevestig de haken, hang de kap en stel deze waterpas met de speciale schroeven. Sluit de afvoerpijp aan (diameter 150 mm) en bevestig de uitschuifbare schouw. Zorg voor een geaarde contactdoos.

Op welke hoogte moet de afzuigkap worden gemonteerd?

Minimaal 65 cm boven elektrische kookplaten (vitrokeramisch of normaal) en 75 cm boven gasbranders.

Hoe maak ik de vetfilters schoon?

Verwijder de filters door ze naar achteren te duwen en naar beneden te trekken. Week ze in lauwwarm water met schoonmaakmiddel of reinig ze in de vaatwasser. Laat ze drogen en plaats ze terug. De LED-indicatie stopt met knipperen na het resetten door tegelijkertijd de OFF-toetsen van motor en lamp in te drukken.

Wanneer moet ik de koolstoffilter vervangen?

De koolstoffilter moet na elke 160 uur gebruik of uiterlijk na 6 maanden worden vervangen. Deze is niet wasbaar. Na vervanging reset u de LED door tegelijkertijd de OFF-toets van de motor en de ON-toets in te drukken.

Hoe vervang ik de verlichting?

Gebruik een schroevendraaier om de plafonnière los te wrikken, verwijder de oude lamp (2 x 9 W PL) en plaats een nieuwe. Monteer de plafonnière terug door deze vast te klikken.

Wat betekent het knipperen van de LED?

Knippert de LED voor snelheid 1? Dat betekent dat de metalen vetfilters verzadigd zijn en gereinigd moeten worden (elke 40 gebruiksuren). Als de LED voor snelheid 3 knippert, moet de koolstoffilter worden vervangen (bij recirculatie, elke 160 uur).

Kan ik de afzuigkap gebruiken als recirculatiekap?

Ja, u heeft een koolstoffilter nodig (verkrijgbaar bij uw leverancier). Verwijder het terugslagventiel, installeer het koolfilter en monteer de vetfilters. De lucht wordt dan gereinigd en terug de keuken ingeblazen.

Wat is de maximale afzuigcapaciteit?

Bij afvoer naar buiten: 700 m³/h op snelheid 3. Bij recirculatie: 400 m³/h op snelheid 3.

Hoe stel ik de timer in?

De boostfunctie activeert u door de snelheidstoets in te drukken terwijl de motor uit staat. De kap werkt dan 5 minuten op hoge snelheid en schakelt daarna uit. Als de motor al aan staat, schakelt de boost over naar de gewenste snelheid.

Wat moet ik doen als de afzuigkap niet goed werkt?

Controleer eerst of de stekker in het stopcontact zit en de zekering (3 A) niet defect is. Reinig de vetfilters en controleer of de koolstoffilter (indien aanwezig) niet verzadigd is. Als het probleem aanhoudt, neem dan contact op met een erkende installateur.

GEBRUIKSAANWIJZING H 5890 SCHOLTES

U heeft zojuist een Scholtès afzuigkap aangeschaft en wij danken u voor het vertrouwen dat u in ons merk stelt.

Wij zijn ervan overtuigd dat dit apparaat tot uw volle tevredenheid zal funktioneren. Wij raden u met klem aan deze gebruiksaanwijzing te lezen; het gebruik van het apparaat wordt er zeer door vereenvoudigd.

Technische kenmerken ....45 Elektrische aansluiting ....46 Voorzorgen voor het gebruik ....47 Installatie ....49-50-51 Gebruik ....52 De versie met afzuiging naar buiten ....52 Gebruik van de kap als circulatiekap ....53 Het gebruik van de kap ....54 Verlichtingssysteem ....55 Onderhoud ....55-56

Modellen......H 5890
Afmetinga
∅ van het verbindingsstuk......	150
Gewicht (in kg)......	17,8
Opnamevermogen (in watts )Totaal opnamevermogen......	204
Opnamevermogen motor......	1 x 186
Opnamevermogen lampen......	2 x 9 (PL)
Afzuiging (in m3/h - CEI 43/1)Snelheid 1 (evacuatie/recirculatie)......	200/115
Snelheid 2 (evacuatie/recirculatie)......	400/300
Snelheid 3 (evacuatie/recirculatie)......	700/400
Metalen vetfilterAfzuigoppervlak (in cm2)......	3 x 704

Elektrische aansluiting

De installatie dient te geschieden met inachtneming van de plaatselijk geldende voorschriften en bepalingen (NEN 1010) voor wat betreft de elektrische aansluiting.

Het naleven van de wettelijke voorschriften en uw eigen veiligheid zijn hiermede gewaarborgd. De aansluiting van het apparaat op het spanningsnet dient door een erkend installateur te worden uitgevoerd. Het apparaat moet worden aangesloten op een randgeaarde kontaktdoos.

Laat, voorzover nog niet aanwezig, de wandkontakdoos op een zodanige plaats aanbrengen dat de steker, ten behoeve van een schoonmaakbeurt gemakkelijk uitgenomen kan worden. Uitsluitend voor Belgie: indien men de kap permanent aan het elektrische net wil verbin.

moet men, na het verwijderen van de bijgeleverde stekker, een tweepolige schakelbaar aanbrengen die volgens de normen een afstand tussen de kontaktpunten moet hebben van minstens 3 mm.

De fabrikant is niet aansprakelijk voor schade of letsel, ontstaan door het niet op de voorgeschreven wijze aansluiten van het apparaat.

SCHOLTES H 5890

Spanning 230 V \~ 50 Hz.

Bij de installatie moet gezorgd worden voor een veiligheidszekering van 3 A Apparaat conform de beschikking van 14 januari 1980 (gepubliceerd in het Franse staatsblad J.O. van 17 januari 1980) betreffende de beperking van radioelektrische

storingen.

Voorzorgen voor het gebruik

De afzuigkap is geschikt voor-aansluiting op een lucht afvoerpijp. Voor een goede werking is het dus belangrijk dat er voldoende luchttoevoer in de keuken aanwezig is.

Het apparaat mag niet aangesloten worden op pijpen die gebruikt worden voor het afvoeren van rook afkomstig uit andere apparaten gevoed door gelijk welk ander type van energie, verschillend van de elektrische energie.

Als de afzuigkap geïnstalleerd moet worden in een keuken waarin zich een waterdoorstroomtoestel of een gasgeiser bevindt, wordt om veiligheidsredenen met klem aangeraden de afzuigkap niet te gebruiken voor afzuigen naar buiten toe. Voor dit soort opstellingen moet het apparaat voorzien worden van een koolstofffilter, dat verkrijgbaar is bij uw leverancier, zodat u de kap als circulatiekap kunt gebruiken.
De afzuigkap moet aangebracht worden op minstens 65 cm boven de kookplaten (vitrokeramische of normale elektrische kookplaten) of op 75 cm hoogte boven gasbranders.
opstellingen moet het apparaat voorzien worden van een koolstofffilter, dat verkrijgbaar is bij uw leverancier, zodat u de kap als circulatiekap kunt gebruiken.
De afzuigkap moet aangebracht worden op minstens 65 cm boven de kookplaten of normale elektrische kookplaten) of op 75 cm hoogte boven gasbranders.

Bij gelijktijdig gebruik van de kap en een kachel of haard, die lucht van het vertrek gebruiken (bv. gaskachels, petroleum kachels, kolenkachels; boilers enz.) moet men voorzichtig zijn omdat de kap de lucht van het vertrek die de kachel of haard nodig hebben, afvoert. Voor een veilig gebruik en om te voorkomen dat afgevoerd gas terug zou komen in het vertrek, mag het vacuum de 0,04 mbr niet overschrijden. Dit kan door te zorgen voor een zekere luchttoevoer bv. via deuren, ramen, ventilatoren of andere technische maatregelen. Met het oog op alle problemen betreffende de uitlast van rook wordt men verzocht de voorschriften van de bevoegde autoriteiten te respecteren.

Het is verboden om onder de kap gerechten te flamberen. De open vlam is schadelijk voor de fours en zou brand kunnen veroorzaken. Dus maak nooit gebruik van een open vlam onder de kap. Het frituren van gerechten moet altijd onder controle gebeuren om te voorkomen dat de hete olie-vlam zou vatten.

De fabrikant wijst iedere aansprakelijkheid af voor eventuele schade of brand aan de kap, veroorzaakt door het niet in acht nemen van-bovenstaande voorschriften.

Installatie

Het bevestigen van de kap aan

a) De mal in de juiste positie plaatsen (de

onderste boord, de rechter en linker

zijde van de mal komen respektievelijk

rechter en linker uiteinde van de

dampkap). (Tekening 1)

b) De gaten boren zoals aangeduid op de

mal (Tekening 1).

c) Twee haken met vaste muurpluggen

in de gaten aanbrengen (Tekening 1)

d) De vetfilters wegnemen (Tekening 13)

e) De kap aan de haken hangen en

waterpas plaatsen door middel van de speciale schroeven. (Tekening 1)

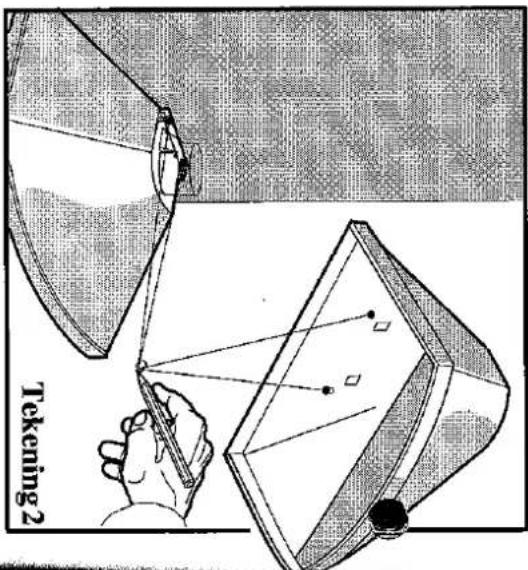

g) De kap wegnemen.

h) Boren op de aangeduide punten (Tekening 3).

i) De fisher pluggen aanbrengen in de

gaten (Tekening 3).

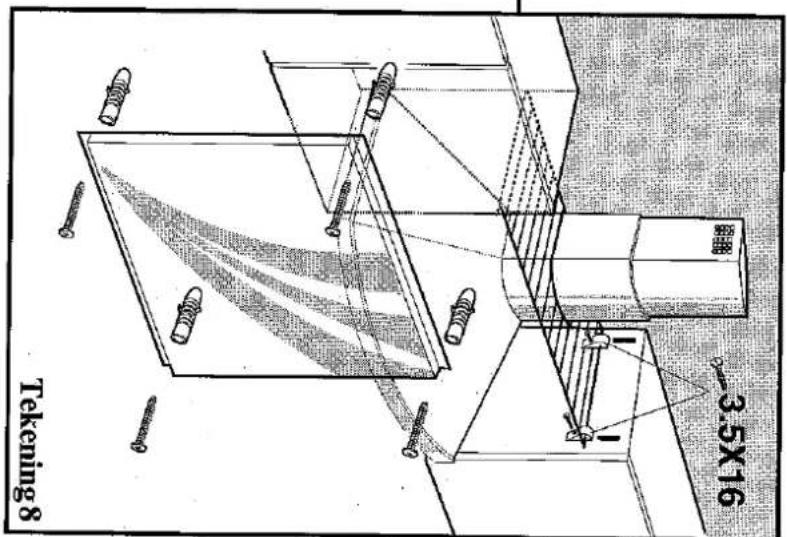

aan de onderste gaten met 2 schroeven

aan de bovenste g en sluitringetjes

[Non-Text]

s) De pijp bevestigen - deze eerst in de uitschuifbare schouw schuiven. Om de pijp aan de verbindingsring te bevestigen koopt men indien nodig het aangepaste sluitstuk - niet te hard aandraaien.

r) Een geschikte pijp voor de afvoer van rook en dampen kopen die voldoende lang is. Diameter van de pijp: ∅ 150 LLengte van de pijp voor de dampkap in afzuigversie (Tekening 6a) : De afstand tussen de verbindingsring van de kap en het plafond of de achterwand meten tot aan het verbindingspunt met de eventuele rookafvoerpijp. Lengte van de pijp voor de dampkap in filterversie (Tekening 6b). De afstand meten tussen de verbindingsring van de kap en de verbindingsring van de luchtgeleider.

— De horizontale stukken van de buis moeten enigszins omhoog hellen (ongeveer 10°) om de lucht gemakkelijk naar buiten te voeren.

— De beste prestaties krijgt men als men korte buizen met weinig bochten erin gebruikt.

t) De uitschuifbare schouw aan de buitenkant met 4 schroeven vastzetten - 2 per zijde (Tekening 7).

Gebruik

— Er wordt met klem aangeraden uitsluitend onder voortdurend toezicht onder de afzuigkap

te frituren.

van brandgevaar.

aan te zetten voordat u gaat koken. Tevens wordt aangeraden de kap pas uit te schakelen tien

à vijftien minuten nadat u klaar bent met koken.

Het allerbeste rendement krijgt men met de versie afzuiging naar buiten en wij raden deze ver-

ook aan waar het maar mogelijk is.

waarschuwt de gebruiker dat de koolfilter

vervangen moet worden.

Dit gebeurt na iedere 160 uur gebruik

van de kap.

Na het vervangen van de koolfilter drukt

U tegelijkertijd op de OFF-knop en op

seconden totdat U de beep hoort: de

(Tekening 9).

Opgepast!

De verbindingsflens licht aandraaien

rook tegengaat niet geblokkeerd zou

geraken.

Wij raden aan metalen buizen te

gebruiken die perfekt glad zijn voor een

gelujdloze luchtafvoer.

Het monteren van de koolfilter

b) Voor het installeren plaatst men

de filter op zijn plaats aan de

achterkant en bevestigt men hem

aan de voorkant met de twee

haken B (Tekening 10).

Monteer de vetfilter.

d) Het ventiel dat de terugkeer van

de rook tegengaat verwijderen.

Gebruik van de kap als circulatiekap

Hiervoor is het voldoende een, bij uw leverancier verkrijgbare, koolstofffilter te gebruiken. De afgezogen lucht wordt ontvet en door middel van het koolfilter gereinigd alvorens in de

keuken teruggeblazen te worden.

De levensduur van een koolstofffilter is ongeveer 6 maanden. Het filter kan in geen geval worden

gereinigd of opnieuw bruikbaar gemaakt worden.

Na 6 maanden dient u in ieder geval het koolfilter om gezondheidsredenen te verwijderen.

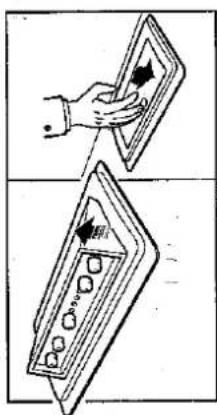

Het gebruik van de kap

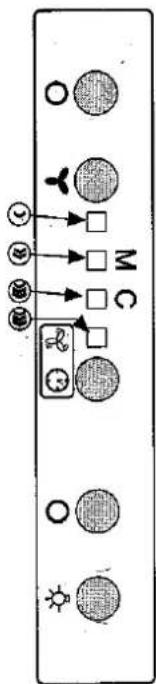

Alle commando's worden geaktiveerd door eenvoudigweg op de knoppen te drukken.

O Het uitschakelen van motor

Met iedere druk op deze knop vermeerdert de snelheid van de motor. Omgekeerd, als

0 Commando lamp uit

LED snelheid 1

LED snelheid 2 LED snelheid 3

Als deze geaktiveerd wordt met de motor aan, dan funktioneert hij voor een tijdsduur

snelheid. Als hij geaktiveerd wordt met de motor uit, dan funktioneert de kap op hoge

snelheid voor 5 minuten en gaat dan uit.

De LED knippert als de metalen filters van vet verzadigd zijn en gereinigd moeten worden.

Na het schoonmaken van de vetfilters drukt U tegelijkertijd op de OFF-knop van de motor en op de OFF-knop van de lamp (zie schema): de LED houdt op met knipperen.

vervangen moeten worden (versie interne recycling). Nadat U de filter heeft vervangen drukt U tegelijkertijd op de OFF-

knop van de motor en op de ON-knop: de LED houdt op met knipperen.

Verlichtingssysteem

Om de lamp te vervangen gaat men als volgt te werk :

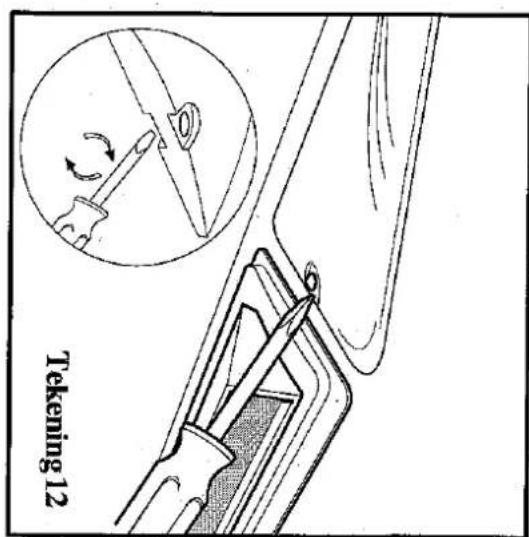

— Verwijder de plafonnière door een

schroevendraaier onder het

te draaien om de schroef los te draaien

(schenna 12). Voordat men technische hulp erbij

foept eerst goed controlleren of de

componenten goed vastgedraaid zijn. — Voor het monteren van de plafonnière

houdt men hem op zijn plaats en

plaatst men de schroef. Dan drukt

totdat hij vastklikt.

totdat hij vastklikt.

Onderhoud

Reiniging van het vetfilter

Waarschuwings-LED voor verza-diging vetfilter (M)

Het knipperen van deze LED waarschuwt de gebruiker dat de vetfilter gewassen moeten worden. Dit gebeurt na iedere 40 uur gebruik van de kap.

Nadat de vetfilters gewassen zijn drukt U tegelijkertijd op de OFF-knop van de motor en op die van de lampen voor ongeveer twee seconden totdat U de beep hoort: de LED M houdt op met knipperen.

Demontage:

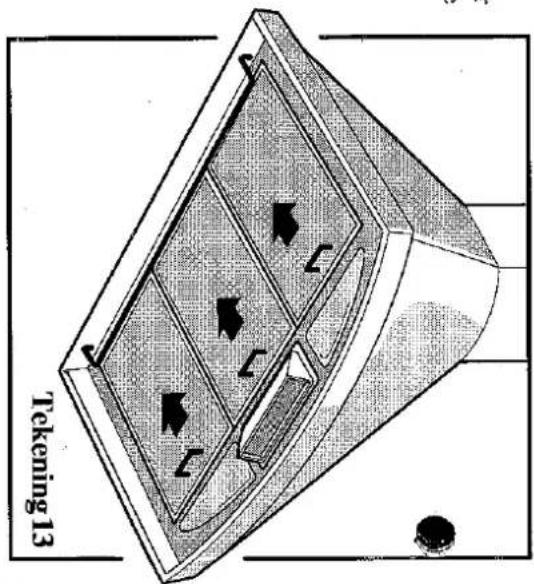

a) Voor het demonteren moet men hem naar

de achterkant duwen en naar beneden toe

uittrekken(Tekening 13).

Onderhoud:

het filter laten weken in lauwwarm water waaraan een schoonmaakmiddel is toegevoegd en indien nodig goed afborstelen totdat al het vuil verdwenen is. Het filter kan gemakkelijk in een afwasmachine afgewassen worden. De filter moet elke maand gereinigd worden.

Weer op zijn plaats brengen:

U dient in tegenovergestelde richting van de demontage te werk te gaan.

Attentie

Voor schade aan de motor of brand veroorzaakt door het niet tijdig reinigen van het filter is de fabrikant c.q. distributeur niet verantwoordelijk.
