SLK620RVS - Afzuigkap Pelgrim - Gratis gebruiksaanwijzing en handleiding

Merk	Pelgrim
Model	SLK620RVS
Producttype	Afzuigkap
Breedte	60 cm
Diepte	50 cm
Hoogte	60 cm (min. 40 cm)
Gewicht	10 kg
Voeding	220-240 V / 50 Hz
Aansluitwaarde	200 W
Motorvermogen	150 W
Aantal standen	3 + intensief
Afzuigcapaciteit	450 m³/h (max)
Verlichting	2 x LED 2 W
Bediening	Drukknoppen
Filters	Aluminium vetfilter (vaatwasbestendig), optioneel koolstoffilter
Geluidsniveau	45 dB (laagste stand) tot 65 dB (intensief)
Veiligheid	Thermische beveiliging, automatische uitschakeling
Onderhoud	Vetfilter reinigen om de 2-3 maanden, koolstoffilter vervangen om de 6 maanden
Recyclebaar	Ja, volgens WEEE-richtlijn
Kleur	RVS (roestvrij staal)
Afvoer	Recirculatie of afvoer naar buiten (koolstoffilter nodig voor recirculatie)
Garantie	2 jaar

Veelgestelde vragen - SLK620RVS Pelgrim

Hoe wordt de Pelgrim SLK620RVS afzuigkap geïnstalleerd?

De installatie moet door een erkende elektricien worden uitgevoerd. Zorg voor een correcte afvoer naar buiten of gebruik een koolstoffilter voor recirculatie. Bevestig de kap aan de muur met de meegeleverde pluggen en schroeven.

Kan de afzuigkap recirculeren?

Ja, de Pelgrim SLK620RVS kan zowel met afvoer naar buiten als in recirculatiemodus worden gebruikt. Voor recirculatie is een koolstoffilter nodig (apart verkrijgbaar).

Hoe moet ik het vetfilter reinigen?

Het aluminium vetfilter kan in de vaatwasser worden gereinigd op maximaal 65°C, of met de hand in warm water met afwasmiddel. Laat het goed drogen voordat u het terugplaatst.

Hoe vaak moet het koolstoffilter worden vervangen?

Het koolstoffilter moet elke 6 maanden worden vervangen, of vaker bij intensief gebruik. Gebruik alleen originele Pelgrim koolstoffilters.

De afzuigkap maakt veel lawaai, wat kan ik doen?

Controleer of het vetfilter goed is geplaatst en niet verstopt. Zet de kap op een lagere stand. Als het geluid aanhoudt, kan de motor defect zijn; neem contact op met de klantenservice.

Hoe schakel ik de intensieve stand in?

Druk op de intensieve knop (meestal aangegeven met een pictogram van een ster of een extra stand). Deze stand schakelt na 10 minuten automatisch uit.

De lampen werken niet, wat nu?

De Pelgrim SLK620RVS heeft LED-lampen die niet vervangbaar zijn. Neem contact op met de serviceafdeling als de verlichting uitvalt.

Is de afzuigkap geschikt voor een inductiekookplaat?

Ja, de afzuigkap is geschikt voor gebruik boven een inductiekookplaat. Zorg voor voldoende afstand (minimaal 60 cm) tussen kookplaat en kap.

Hoge energierekening door de afzuigkap?

Gebruik de afzuigkap alleen op de hoogste stand bij intensief koken. Laat de kap na het koken nog 5-10 minuten narlopen om restgeuren te verwijderen.

Waar vind ik het serienummer van mijn Pelgrim SLK620RVS?

Het serienummer staat op het typeplaatje aan de binnenkant van de afzuigkap (achter het vetfilter). Noteer dit voor garantie en service.

GEBRUIKSAANWIJZING SLK620RVS Pelgrim

belangrijk om te weten - important information

waar u op moet letten 6

afvoersystemen 6

bediening

bedieningschakelaars 7

luifelschakelaars 7

intensiefstand (SLK680/980)....8

timer (SLK680/980) 8

vetfilterindicatie (SLK680/980) 8

onderhoud

koolstoffilters 8

montage van het koolstofffilter 9

filterrooster verwijderen/lampen verwisselen....9

reinigen....10

installatie

algemeen 11

inbouwmaten 11

montage van de afzuigkap 12

bevestiging van de afdekplaat 14

motorloze afzuigkap 14

afvoeren verpakking en toestel....15

1. verlichting aan/uit
2. snelheidsschakelaar
3. indicatielampje
4. intensiefstand

Inleiding

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijkheden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het onderhoud van het toestel.

Bewaar de gebruiksaanwijzing en het installatievoorschrift. Een eventueel volgende gebruiker van dit toestel kan daar zijn voordeel mee doen.

Waar u op moet letten

■ Laat het toestel aansluiten door een erkend installateur (zie hoofdstuk "Installatie").
- Bij reparatie of schoonmaakbeurten moet het toestel spanningsloos gemaakt worden. Neem de stekker uit de contactdoos of draai de schakelaar in de meterkast op nul.
■ Bij koken of braden wordt de kookplaat heet, dus altijd kinderen uit de buurt houden.
■ Vet en olie zijn bij oververhitting brandbaar. Blijf in de buurt tijdens het bereiden van gerechten.
■ Voordat u met koken begint de afzuigkap inschakelen. Na het koken de afzuigkap nog ca. 5 minuten aan laten staan.
■ Een met vet verzadigd filter is brandbaar, nooit onder de afzuigkap flamberen en op tijd het filter schoonmaken.
■ Maak eerst het toestel stroomloos als u de lampen wilt vervangen! Gebruik uitsluitend dezelfde lampen met aangegeven wattage.

Afvoersystemen

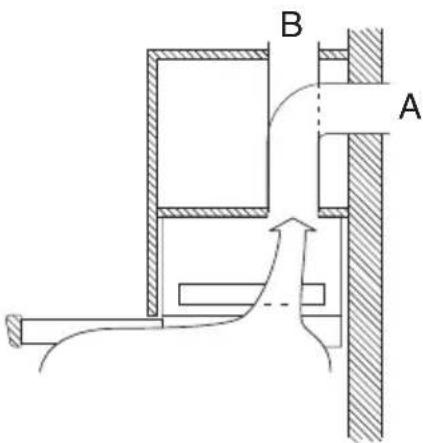

Sommige afzuigkappen kunnen op twee manieren worden aangesloten:

■ Op een afvoerkanaal (A). De aangezogen kookdampen worden naar buiten afgevoerd nadat de vetdeeltjes gefilterd zijn. Dit is de beste manier!

■ Als circulatiekap. De vetdeeltjes en de geur uit de aangezogen kookdampen worden gefilterd en de lucht stroomt via de opening (B) weer terug in de keuken.

Bedieningsschakelaars

1. verlichting aan/uit
2. snelheidsschakelaar
3. indicatielampje
4. intensiefstand

MSL600 SLK620

Luifelschakelaars

De luifelschakelaars werken alleen als de schakelaars van de verlichting en de ventilator ingeschakeld zijn. Als u de luifel uittrekt schakelen de verlichting en de ventilator in.

Als u de luifel bij draaiende motor helemaal inschuift schakelt de ventilator uit. De afzuigkap onthoudt de laatst gekozen snelheid. Het indicatielampje blijft branden om dit aan te geven (groen = stand 1, oranje = stand 2, rood = stand 3, knipperend rood = stand 4).

De interne timer die het aantal bedrijfsuren registreert blijft gedurende deze periode doorlopen. Hierdoor kan de vetfilterindicatie (zie blz. 8) onbetrouwbaar worden.

Zodra u luifel weer helemaal uittrekt gaat de ventilator draaien met de laatst gekozen snelheid.

Intensiefstand (SLK680/980)

U kunt de afzuigkap tijdelijk in de hoogste stand inschakelen, bijvoorbeeld om snel de geur af te voeren als er iets aangebrand is.

Druk op toets om de intensiefstand in te schakelen. De afzuigkap schakelt gedurende 5 minuten in op de hoogste stand (4) en keert daarna terug naar de oorspronkelijke stand.

Timer (SLK680/980)

Druk gedurende 2 seconden op schakelaar . De afzuigkap blijft nog 5 minuten ingeschakeld op de gekozen stand, daarna worden de afzuigkap en de verlichting automatisch uitgeschakeld.

Vetfilterindicatie (SLK680/980)

De verzadigingsgraad van het vetfilter wordt aangegeven door middel van het indicatielampje.

Als de afzuigkap is uitgeschakeld en wanneer toets wordt ingedrukt, licht het indicatielampje op; de kleuren ervan hebben de volgende betekenis:

■ groen licht: minder dan 6 bedrijfsuren
■ geel licht: tussen 6 - 12 bedrijfsuren
■ rood licht: meer dan 12 bedrijfsuren (het vetfilter moet worden schoongemaakt of, indien nodig, worden vervangen).

Koolstofffilters

Het koolstofffilter moet worden toegepast als de afzuigkap niet op een afvoerkanaal wordt aangesloten (zie afvoersystemen blz. 6).

Let op:

■ Het koolstofffilter moet minimaal 2x per jaar worden vervangen, afhankelijk van het gebruik van de afzuigkap.
■ Koolstoffilters zijn niet uitwasbaar voor hergebruik.
■ Verzadigd koolstof is niet milieuvriendelijk. Vervang het filter tijdig.

Montage van het koolstofffilter

SLK620/650/680/980

Het koolstofffilter met het verdiepte ronde vlak op het motorhuisdeksel centreren en een slag rechtsom draaien.

Filterrooster verwijderen/lampen verwisselen

Maak het toestel eerst spanningsloos.

MSL600/SLK650

Luifel (C) uittrekken. Handgreep (D) licht indrukken. Filterrooster verwijderen.

Koolstofffilter (indien van toepassing) verwijderen om de lamp te vervangen. Kunststof deksel (B) verwijderen om de lamp te vervangen.

Luifel (C) uittrekken. Handgreep (D) licht indrukken. Filterrooster verwijderen.

Kunststof deksel verwijderen om de lamp te vervangen.

Filterrooster verwijderen/lampen verwisselen

Maak het toestel eerst spanningsloos.

SLK680/980

Luifel (C) uittrekken. Handgreep (D) licht indrukken. Draai het kapje (B) linksom en verwijder deze. Trek de lamp uit de houder en plaats de nieuwe lamp. Druk het deksel weer vast. Raak het lampje niet met uw handen aan, aangezien direct contact met de huid tot gevolg kan hebben dat het lampje doorbrandt.

SLK980

Het filterrooster kan in 2 delen uiteengenomen worden. Let daarbij op dat het bevestigingsframe (E) niet beschadigd wordt.

De afzuigkap kunt u schoonmaken met een sopje en daarna met schoon water nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.

Filters

■ Aluminiumfilters elke 2 weken reinigen in een sopje. Het aluminiumfilter wordt door de reinigingsmiddelen dof, dit is normaal. Reinig de filters niet in de vaatwasser. Dit kan verkleuring en/of slijtage tot gevolg hebben.
■ Sommige modellen zijn standaard uitgerust met filedonfilters. Deze zijn slechts 1 à 2 maal uitwasbaar en moeten dus regelmatig vernieuwd worden.
■ Koolstoffilters zijn niet uitwasbaar voor hergebruik.

Algemeen

De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd door een erkend installateur die de juiste veiligheidsvoorschriften kent en toepast.

Belangrijk om te weten:

■ Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals een geiser of kachel).
■ Denk aan de plaatselijk geldende voorschriften met betrekking tot de beluchting van gasapparaten.
■ Monteer de afzuigkap altijd boven het kookgedeelte met een minimale afstand van 650 mm.
■ Hoe korter de afvoerpijp en hoe minder bochten des te beter de werking van de afzuigkap.
■ Controleer voordat u met boren begint of er geen installatieleiding(en) aanwezig zijn.

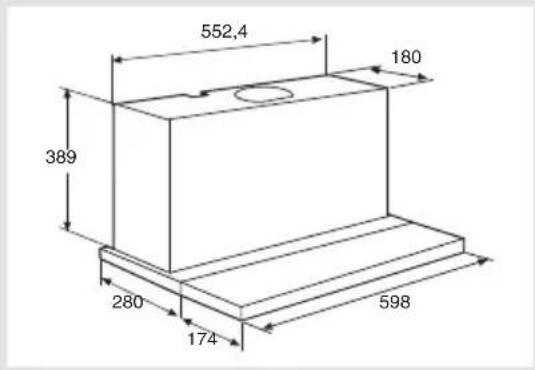

Inbouwmaten

MSL600

SLK620

SLK650

SLK680/SLK980

Montage van de afzuigkap

MSL600/SLK680/SLK980

Boor 4 gaten in de bodem van de hangkast met behulp van het bijgeleverde sjabloon (H). Zaag ook het gat voor de doorvoer van de afvoerpijp.

Bevestig met de 4 bijgeleverde schroeven de afzuigkap tegen de kastbodem. Let er op dat de voorzijde van de afzuigkap niet voorbij het korpus van de kastwand steekt (G).

SLK650

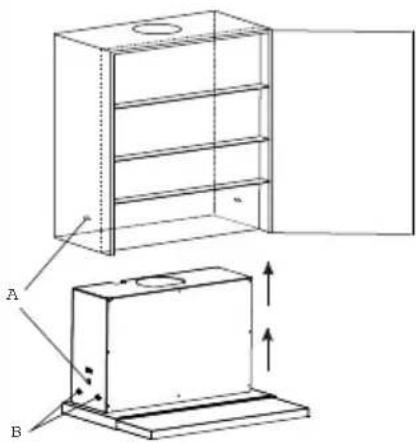

Boor 2 gaten (A) in de zijkant van de hangkast. Zaag ook het gat voor de doorvoer van de afvoerpijp. Schuif de afzuigkap in de hangkast totdat de borgveren (A) in de geboorde gaten vallen.

Bevestig met de 4 bijgeleverde schroeven (B) de afzuigkap van binnenuit tegen de zijkanten van de hangkast. Indien de zijkanten van de hangkast dikker zijn dan 18 mm kan de afzuigkap niet gemonteerd worden. Verwijder in dat geval de kunststof afstandsstukken (B).

De handgreep van de luifel kunt u vervangen door ander materiaal, bijvoorbeeld van het materiaal waaruit de keukenkasten of lichtlijsten zijn voorzien. De handgreep is via de achterzijde bevestigd met schroeven.

Sluit de pijpmond (P) van de afzuigkap aan op de afvoerpijp. (A). Steek de stekker van de afzuigkap in het stopcontact.

SLK620

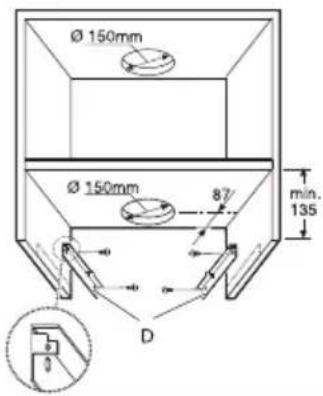

Monteer de montagebeugels (D) met twee schroeven aan de binnenzijde van de hangkast (beugel L voor de linkerzijde, beugel R voor de rechterzijde). Monteer de beugels tegen de achterwand. De onderzijde dient uitgelijnd te worden met de onderste rand van de hangkast. Zaag het gat voor de doorvoer van de afvoerpijp.

Bevestig de geleidingsstrips (E) aan de afzuigkap. De geleidingsstrips worden door middel van 2 schroeven vanuit de binnenkant van de afzuigkap vastgezet (P). Schuif de afzuigkap in de kast zodanig dat de geleidingsstrips (E) over de bovenzijde van de montagebeugel schuift. Verbind de beide onderdelen met elkaar door een schroef aan de voorzijde van de geleidingsstrip. De afzuigkap kan aan de onderzijde uitgelijnd worden door schroeven (P) los te draaien, bij te stellen en hierna met de gewenste uitlijning vast te draaien.

De luifel van de afzuigkap valt uit te lijnen met de voorzijde van de overige hangkasten door twee schroeven (F) los te draaien, de luifel uit te lijnen en de schroeven weer vast te draaien.

Schuif de luifel volledig open en plaats paneel (Q) tegen het front van de afzuigkap. Bevestig paneel (Q) door middel van twee schroeven vanuit de binnenzijde van de afzuigkap.

Plaats de vetfilters terug, sluit de pijpmond van de afzuigkap aan op de afvoerpijp en steek de stekker in het stopcontact.

Bevestiging van de afdekplaat

Als de diepte van de hangkast groter is dan de afzuigkap, kunt u de afdekplaat monteren via de sleufgaten aan de achterzijde van de afzuigkap. De diepte is instelbaar van 20 tot 60 mm.

Deze afzuigkap is alleen geschikt in combinatie met een mechanisch ventilatiesysteem. De afzuigunit wordt geregeld met de schakelaar van de motorunit.

De motorunit moet enkelfasig zijn (230V-50Hz) en voorzien zijn van meerdere snelheden. Welke afzuigregeling ook wordt gekozen, de motorunit mag nooit uitschakelbaar zijn (raadpleeg de handleiding van de motorunit). De verschillende mogelijkheden worden vaak aangeduid als: midden- of hoogstand, dag- of kookstand.

Afvoeren verpakking en toestel

De verpakking van het toestel is recyclebaar. Gebruikt zijn:

• kar ton
• poly-ethy leen folie (PE)
• CFK-vrij poly sty reen (PS-hard-schuim)
• polypropyleen banden om de doos

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren. De overheid kan u ook informatie verschaffen over het op verantwoorde wijze afvoeren van afgedankte huishoudelijke apparaten.

Technische gegevens

Type	MSL600		SLK620
Spanning 230 V - 50 Hz X X X X
Aansluitwaarde W 80 200 325		240
Motor W	-	120 300	200
Verlichting W	2x40	2x40	PL 11	2x20
Koolstofffilter	-	KF22	KF20	KF80
