Type product	Gasbarbecue
Model	P500RSIB Prestige
Merk	Napoleon
Afmetingen (ongeveer)	Breedte: 183 cm, Diepte: 81 cm, Hoogte: 137 cm (inclusief kar)
Gewicht	Ongeveer 68 kg
Brandstof	Propaan, butaan of aardgas (instelbaar)
Totaal warmtevermogen	29,7 kW (hoofdbranders 16,0 kW + achterbrander 5,7 kW + zijbranders 8,0 kW)
Aantal branders	5: 4 hoofdbranders, 1 achterbrander, 2 zijbranders (infrarood en vlam)
Kookoppervlak	Gietijzeren grillroosters, roestvrijstalen kookplaten
Bereidingsmogelijkheden	Direct en indirect grillen, infrarood grillen, rotisserie, zijbrander
Ontsteking	Jet-fire ontsteking met batterij
Materiaal	Roestvrij staal 304, aluminium gietwerk, porselein geëmailleerd deksel
Garantie	Beperkte levenslange garantie (President's Limited Lifetime Warranty)
Veiligheid	Lektest verplicht voor gebruik, waarschuwingen voor gaslekken en brandgevaar
Onderhoud	Regelmatig reinigen van vetbak, branders en roosters; jaarlijkse inspectie door vakman
Accessoires	Rotisserie-kit, warmhoudrek, zijbrander deksel
Installatie	Alleen buiten, op vlakke ondergrond, uit de wind; min. afstand tot brandbare materialen 610 mm achter, 178 mm zijkant
Gasaansluiting	Slang en regelaar 0,9 m (max. 1,5 m); voor propaan/butaan of aardgas
Elektrische vereisten	Batterij voor ontsteking (niet meegeleverd)
Gecertificeerd voor	EU-landen, volgens gasdruktabellen

Veelgestelde vragen - P500RSIB Prestige Napoleon

Hoe steek ik de hoofdbrander aan?

Open het deksel. Druk de knop van de hoofdbrander in en draai langzaam naar ‘HI’. De waakvlam ontsteekt en vervolgens de brander. Als dit niet lukt, draai dan terug naar ‘OFF’ en herhaal na 5 minuten.

Kan ik de zijbrander gebruiken tijdens het grillen?

Ja, maar gebruik de zijbrander niet gelijktijdig met de achterbrander. Houd het deksel van de zijbrander open tijdens gebruik en laat het niet onbeheerd.

Hoe maak ik de grillroosters schoon?

Gebruik een koperen borstel tijdens het voorverwarmen. Voor gietijzeren roosters: was met de hand met mild afwasmiddel, droog goed en smeer in met plantaardige olie om roest te voorkomen.

Wat moet ik doen als ik gas ruik?

Sluit onmiddellijk de gastoevoer af. Doof open vlammen. Open het deksel. Blijf uit de buurt en bel het gasbedrijf of de brandweer. Gebruik de grill pas na controle.

Hoe voer ik een lektest uit?

Schakel alle branders uit. Draai de gastoevoer open. Breng een zeepwateroplossing aan op alle verbindingen. Als er bellen verschijnen, draai dan de losse koppeling vast of vervang het onderdeel. Rook niet tijdens de test.

Kan ik de grill binnenshuis gebruiken?

Nee. Deze gasbarbecue mag alleen buiten worden gebruikt op een goed geventileerde plek, nooit in een gebouw, garage of andere gesloten ruimte.

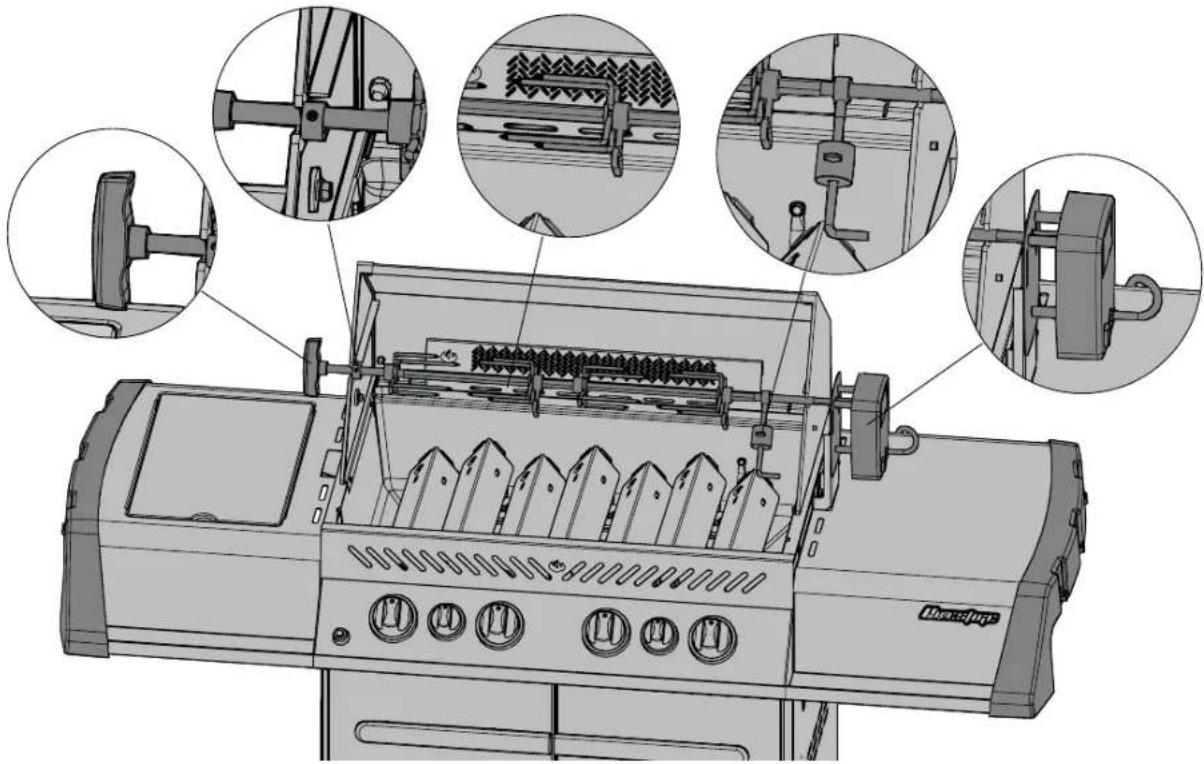

Hoe gebruik ik de rotisserie?

Verwijder het warmhoudrek en de grillroosters indien nodig. Monteer het spit en het contragewicht. Plaats het vlees en steek de achterbrander aan. Houd het deksel gesloten voor gelijkmatig garen.

Hoe lang duurt de garantie?

Napoleon biedt een beperkte levenslange garantie voor de oorspronkelijke koper. De eerste 10 jaar gratis onderdelen, daarna 50% van de winkelprijs. Arbeidskosten zijn niet gedekt.

Wat moet ik doen als de brander een gele vlam geeft?

Dit kan duiden op een spinnenweb of vuil in de brander. Reinig de brander grondig door deze te verwijderen en de venturibuis schoon te maken. Raadpleeg de onderhoudsinstructies.

Kan ik de grill aansluiten op aardgas?

Ja, maar alleen door een erkende installateur. De grill wordt standaard geleverd voor propaan/butaan. Voor aardgas zijn aanpassingen aan de sproeiers en regelaar nodig. Raadpleeg de handleiding.

GEBRUIKSAANWIJZING P500RSIB Prestige Napoleon

Deze gasbarbecue mag alleen buiten op een goed verluchte plek worden gebruikt. Gebruik hem nooit in een gebouw, garage of een andere gesloten ruimte.

GOURMET GRILLS

• Sluit de gastoevoer naar het apparaat af.
• Doof open vlammen.
• Open het deksel.
• Blijf uit de buurt van het apparaat indien u gas blijft ruiken en neem onmiddellijk contact op met het gasbedrijf of de brandweer.

WAARSCHUWING

Steek dit apparaat niet aan voordat u de instructies van het hoofdstuk AANSTEKEN in deze handleiding hebt gelezen.

Sla geen benzine of andere ontvlambare vloeistoffen of dampen op of gebruik deze niet in de buurt van dit of enig ander apparaat. Een niet-gebruikte, losgekoppelde gasfles mag niet in de buurt van dit of enig ander apparaat worden opgeslagen. Indien deze aanwijzingen niet precies worden opgevolgd, kan dat brand-of explosiegevaar meebrengen en materiële schade, persoonlijk letsel of de dood veroorzaken.

Volwassenen en vooral kinderen moeten op de hoogte zijn van de gevaren van hoge oppervlaktetemperaturen. Jonge kinderen in de buurt van de gasbarbecue moeten onder toezicht zijn.

Bewaar Deze Handleiding Voor Referentie

N415-0247CE-NL MAR 28/13

Napoleon Appliance Corp.,

214 Bayview Dr., Barrie, Ontario, Canada L4N 4Y8 Phone: [phone]

Fax: [phone] email: [e-mail] web site: www.napoleongrills.com

De NAPOLEON-gasbarbecues worden vervaardigd volgens de strenge normen van het wereldwijd erkende ISO 9001-2008-kwaliteitscertificaat.

NAPOLEON-producten bevatten kwaliteitsonderdelen en -materiaal en worden geassembleerd door goed opgeleide vakmensen die trots zijn op hun werk. De branders en kleppen worden getest op lekkage en brandbestendigheid in een proefstation en worden grondig gecontroleerd door een gekwalificeerd technicus voordat zij worden verpakt en verzonden. Zo ontvangt u als klant met zekerheid het kwaliteitsproduct dat u van NAPOLEON verwacht.

Napoleon-Gasbarbecues - Beperkte Levenslange Garantie Van De President

NAPOLEON garandeert uw nieuwe NAPOLEON-gasbarbecue op materiaal- en constructiefouten voor zolang als u er de eigenaar van bent. Deze garantie geldt voor: aluminium gietwerk (exclusief verf), roestvrije staal basis, roestvrije staal bedieningspaneel (exclusief scherm tekst), roestvrijstalen branders, roestvrijstalen grillroosters, roestvrijstalen zijrekken, LUXIDIO®-zijrekken, eindstoppen, wielen, knoppen, geëmailleerde deksels en roestvrijstalen deksels. Er dient aan de volgende voorwaarden te zijn voldaan. Tijdens de eerste tien jaar zal NAPOLEON naar eigen goeddunken gratis voorzien in reserveonderdelen. Vanaf het elfde jaar zal NAPOLEON voorzien in reserveonderdelen tegen 50% van de gangbare kleinhandelsprijs.

Alle overige onderdelen inclusief afstelknoppen, casters, warmhoudrekken, verchroomde randen en handgrepen, slangen en aansluitelementen, bevestigingsmiddelen en accessoires, zijn gedekt en Napoleon zal deze gedurende het eerste jaar van de beperkte garantie kosteloos leveren.

Voor gedekte onderdelen als de roestvrijstalen kookplaten, de keramische infrarood branders (met uitzondering van de schermen), gietijzeren bereidingsroosters de ontsteker (met uitzondering van de batterijen), de temperatuursonde en kleppen zal NAPOLEON gratis voorzien in onderdelen tijdens de eerste drie jaren van de beperkte garantie.

NAPOLEON is niet verantwoordelijk voor transportkosten, loonkosten of uitvoerbelastingen.

Voorwaarden en beperkingen

"NAPOLEON garandeert haar producten tegen fabrieksfouten alleen tegenover de oorspronkelijke koper, mits zij werden aangeschaft via een erkende NAPOLEON-handelaar.

De aanschaf moet voldoen aan de volgende voorwaarden en beperkingen: "Deze fabrieksgarantie is niet overdraagbaar en mag op geen enkele manier door onze vertegenwoordigers worden verlengd. De gasbarbecue moet door een gemachtigde, erkende onderhoudstechnicus of aannemer worden geïnstalleerd. De installatie moet worden uitgevoerd in overeenstemming met de met het product meegeleverde installatie-instructies en met alle lokale en nationale bouw- en brandreglementen.

Deze beperkte garantie dekt geen schade ten gevolge van verkeerd gebruik, gebrekkig onderhoud, vetbrand, een vijandige omgeving, een ongeval, wijzigingen, misbruik of verwaarlozing, en het installeren van onderdelen van andere fabrikanten maakt deze garantie ongeldig.

Deze beperkte garantie dekt bovendien geen krassen, deuken, verf, roest of verkleuring door hitte, schurende en chemische schoonmaakmiddelen, en dekt ook niet het afbladderen van geëmailleerde onderdelen of tijdens de installatie van de gasbarbecue gebruikte onderdelen.

Worden de onderdelen zoveel slechter dat ze tijdens de duur van de beperkte garantie niet meer werken, dan zal een vervangend onderdeel worden geleverd.

Alleen tijdens het eerste jaar omvat deze garantie de vervanging van gegarandeerde defecte onderdelen met materiaal- of constructiefouten mits het product werd bediend in overeenstemming met de bedieningsinstructies en onder normale omstandigheden.

Na het eerste jaar kan NAPOLEON met betrekking tot deze beperkte levenslange garantie van de president beslissen alle verplichtingen af te wijzen aangaande deze garantie door aan de oorspronkelijke door deze garantie gedekte koper de groothandelsprijs van de door de garantie gedekte maar defecte onderdelen terug te betalen.

NAPOLEON is niet verantwoordelijk voor de installatie-, loon- of alle andere (on)kosten betreffende het opnieuw installeren van een door de garantie gedekt onderdeel en deze onkosten worden niet door deze garantie gedekt.

In afwijking van de bepalingen van deze beperkte levenslange garantie van de president, wordt de verantwoordelijkheid van NAPOLEON volgens deze garantie gedefinieerd als hierboven en wordt zij in geen geval uitgebreid tot enige incidentele, gevolg- of indirecte schade.

Deze garantie bakent de verplichtingen en de aansprakelijkheid van NAPOLEON af met betrekking tot NAPOLEON-gasbarbecues en enige andere expliciete of impliciete garantie aangaande dit product, zijn onderdelen of accessoires is uitgesloten.

NAPOLEON aanvaardt geen andere aansprakelijkheid met betrekking tot de verkoop van dit product en geeft ook geen derde de toestemming om dergelijke aansprakelijkheid voor haar te aanvaarden. NAPOLEON is niet verantwoordelijk voor: overgloeien, uitwaaien ten gevolge van weersomstandigheden zoals sterke wind, of onvoldoende verluchting. Beschadiging van de gasbarbecue ten gevolge van het weer, hagel, ruwe behandeling, of schadelijke chemicaliën of reinigingsmiddelen kan niet ten laste van NAPOLEON worden gelegd.

Bij het indienen van een claim bij NAPOLEON zijn de verkoopovereenkomst of een kopie ervan en het serie- en modelnummer vereist.

NAPOLEON behoudt het recht het betreffende product of onderdeel door haar vertegenwoordiger te laten controleren voordat een claim wordt gehonoreerd.

NAPOLEON is niet verantwoordelijk voor transportkosten, loonkosten of uitvoerbelastingen.

WAARSCHUWING! Indien deze aanwijzingen niet precies worden opgevolgd, kan dat brand- of explosiegevaar meebrengen en materiële schade, persoonlijk letsel of de dood veroorzaken.

Veiligheidspraktijken

• Deze gasgrill dient exact volgens de instructies in de gebruiksaanwijzing in elkaar te worden gezet. Indien de grill in de winkel in elkaar is gezet, dient u de montagevoorschriften door te nemen om vast te stellen dat de grill correct in elkaar is gezet, en u dient de verplichte lektests uit te voeren voordat u de grill gebruikt.
• Lees voor gebruik van de grill de hele instructiehandleiding.
• Deze gasgrill dient onder geen enkele voorwaarde te worden gemodificeerd.
• Volg tijdens gebruik van de grill de aansteekinstructies.
• Gastoevoer moet zijn dichtgedraaid bij de propaanfles de grill niet gebruikt wordt.
• Houd kinderen en huisdieren op afstand van de hete grill. LAAT kinderen NIET in de behuizing van de grill klimmen.
• Laat de grill tijdens gebruik niet onbeheerd achter.
• Kinderen dienen in de gaten gehouden te worden om ervoor te zorgen dat ze niet met het apparaat spelen.
• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke, zintuiglijke of mentale vermogens, of mensen met gebrek aan ervaring and kennis, tenzij ze onder toezicht staan van-, of na instructie betreffende het gebruik van het apparaat door de persoon die verantwoordelijk is voor hun veiligheid.
• Verplaats de grill niet als die heet of in gebruik is.
• Deze gasgrill moet niet worden geïnstalleerd in of op recreatieve voertuigen en/of boten.
• Deze grill is alleen bestemd voor huishoudelijk gebruik.
• Deze gasgrill moet uitsluitend worden opgeborgen in een goedgeventileerde omgeving en moet niet in een gebouw, garage of welke afgesloten omgeving dan ook worden gebruikt.
• Houd voldoende afstand tot brandbare materialen (610mm aan de achterkant van de grill 178mm aan beide zijkanten). In de buurt van vinyl of grote raampartijen wordt een extra afstand (610mm) aanbevolen.
• Houd de ventilatieopeningen van de flesruimte te allen tijde vrij en schoon.
• Plaats de grill niet onder een onbeschermde brandbare constructie.
• Niet plaatsen op winderige locaties. Sterke wind beïnvloedt de kookprestaties van de gasgrill negatief.
• Als de gasgrill binnenshuis wordt opgeborgen, dient de propaanfles van de grill te worden ontkoppeld en buitenshuis worden opgeborgen in een goed geventileerde omgeving. Afgekoppelde flessen mogen niet worden opgeborgen in een gebouw, garage of andere afgesloten omgeving.
• Inspecteer de gasslang voor ieder gebruik. Als er sprake is van excessieve beschadiging of slijtage, dient het te worden vervangen voordat de grill gebruikt wordt, voor een vervangende slang volgens opgave van de fabrikant.
• Bewaar nooit een extra LP gasfles onder of in de buurt van deze grill.
  • Vul de cylinder nooit meer dan 80%.
• Wanneer u de gascilinder verwisselt, zorg ervoor dat er geen nabijgelegen bronnen van ontsteking zijn. Rook niet.
• Controleer voor eerste gebruik alle koppelingen op lekkage, zelfs als de grill volledig gemonteerd was aangeschaft, jaarlijks of iedere keer wanneer een gascomponent is vervangen.
• Gebruik nooit aardgas in een unit dat ontworpen is voor vloeibaar propaangas.
• Gebruik nooit ontstekingsvloeistof in een gasgrill.
• Gebruik uitsluitend houtbriketten met een Napoleon houtskoolrek dat ontworpen is voor deze unit.
• Brandregelaars moeten uit staan wanneer de voorraadfles wordt opengedraaid.
• Brand geen brander met gesloten kap.
• Bedien geen achterbrander tijdens een brandende hoofdbrander.
• Houd de kap gesloten tijdens het voorverwarmen.
• Voer de slang niet onder de afdruipbak langs – de juiste afstand tot de onderkant van de unit moet in acht worden genomen.
• Reinig de vetbak en schroeiplaten regelmatig om het aanzetten van vet, dat tot vetbranden kan leiden, te voorkomen.
• Verwijder de warmhoudplaat voor het aansteken van de achterste brander. De extreme hitte zal het warmhoudrek beschadigen.
• Zorg ervoor dat de schroeiplaten worden geplaatst volgens de installatie-instructies.
• Gebruik de zijplanken niet om een aansteker, lucifers of ander brandbaar materiaal op te plaatsen.
• Houd de gasaansluiting op afstand van hete oppervlakken.
• Houd elektriciteitskabels op afstand van water of hete oppervlakken.
• Controleer de venturibuis van de infrarode brander regelmatig op spinnenwebben en andere obstructies. Reinig de buizen volledig als u dergelijke obstructies aantreft.
• De gasgrill voor de buitenkeuken en het afzonderlijke afsluitventiel dienen te worden ontkoppeld van het gastoevoersysteem gedurende druktests van dat systeem bij testdruk hoger dan 0.5psi (3.5kPa).
• De gasgrill voor de buitenkeuken moet geïsoleerd worden van het gastoevoersysteem door het afzonderlijke handmatige afsluitventiel te sluiten gedurende druktesten van het gastoevoersysteem bij testdruk hoger dan 1/2 psi (3.5.kPa).

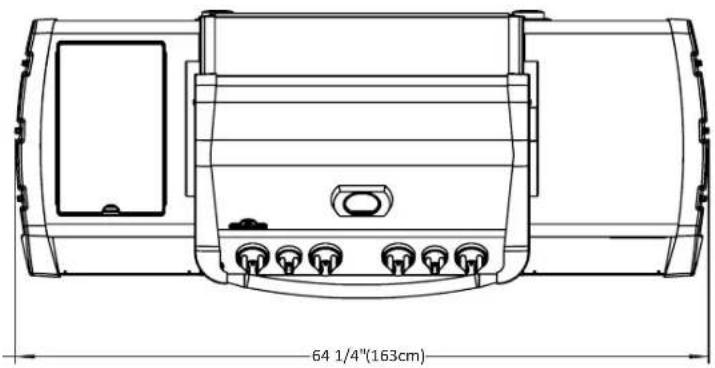

AFMETINGEN

Correcte verwijdering van dit product

Deze aanduiding geeft aan dat dit product in de gehele EU niet bij het overige huishoudelijke afval mag worden gezet. Recycle het verantwoord ter bevordering van duurzaam hergebruik van grondstoffen en ter voorkoming van mogelijke schade aan het milieu en de volksgezondheid t.g.v. ongecontroleerde dumping. Gebruik a.u.b. het teruggave- en verzamelsysteem, of neem contact op met de winkel waar u het product heeft gekocht. Daar kan men dit product op een milieuvriendelijke manier recyclen.

Gas es

Gebruik uitsluitend goedgekeurde gasflessen. Een gasfles voor op butaan werkende apparaten moet minimaal 13 kg wegen; voor op propaan werkende barbecues bedraagt het minimumgewicht 6 kg. Zorg ervoor dat de fles voldoende gas bevat voor een goede werking van het apparaat. Neem in geval van twijfel contact op met het lokale gasbedrijf.

• Draai altijd voorzichtig aan de gastoevoerkraan.
• Sluit nooit een niet-goedgekeurde gasfles aan op het apparaat.
  Alle flessen van minimaal 7 kg moeten op een vlakke ondergrond buiten de omkasting (onder het rechterzijrek) worden geplaatst. Flessen van minder dan 7 kg (maximum grootte 465mm hoog door brede 306mm) mogen binnen de omkasting, in het gat van het onderste rek, worden geplaatst. Alleen op het apparaat aangesloten flessen mogen in de omkasting of naast de barbecue worden bewaard. Reserveflessen mogen niet in de buurt van een werkend apparaat worden opgeslagen. Gasflessen mogen niet worden blootgesteld aan overmatige hitte of direct zonlicht.

WAARSCHUWING! Zorg ervoor dat de gasslang zo loopt dat er voldoende afstand blij tegenover de onderkant van het apparaat. Slangen die in contact komen met hete oppervlakken kunnen smelten of lekken, en zo een brand veroorzaken.

Aanslui ng Van De Gas es: Zorg ervoor dat er geen kinken zijn in de slang van de gasregelaar. Verwijder de dop of plug van de gastoevoerkraan. Bevestig de regelaar aan de gastoevoerkraan. Test alle verbindingen op lekkage voordat u de barbecue gebruikt. De lektest moet op de volgende momenten worden uitgevoerd: jaarlijks, telkens als een gasfles wordt aangesloten of wanneer een gasonderdeel werd vervangen.

Voorbeeld Gasfles

• Indien de slang en de regelaar niet door de fabrikant worden meegeleverd, dan mogen alleen goedgekeurde slangen en regelaars worden gebruikt.
• Sluit het apparaat niet aan op een permanente gasinstallatie.
• Zorg ervoor dat de slang niet in contact komt met vet, ander heet braadvet of hete oppervlakken van de barbecue.
• Controleer de slang regelmatig. Indien hij gescheurd, gesmolten of versleten is, moet hij worden vervangen voordat het apparaat opnieuw wordt gebruikt.
• De voor de slang aanbevolen lengte bedraagt 0,9 m. Hij mag niet langer dan 1,5 m zijn.
• Zorg ervoor dat er bij de installatie geen verdraaiing of kinken zijn in de slang.
• Vervang de slang vóór de vervaldatum die erop vermeld staat.

www.napoleongrills.com

WAARSCHUWING!

• Geleid de slang niet langs de onderkant van de afdruipbak.
• Geleid de slang niet tussen de ruimte van de onderste plank en het achterpaneel.
• Geleid de slang over de bovenkant van het achterpaneel.
• Zorg ervoor dat alle slangverbindingen goed vastzitten met behulp van twee slangklemmetjes. Gebruik geen teflon tape of lijm op de slangkoppelingen.
• Zorg ervoor dat de slang geen contact maakt met hete oppervlakken waardoor het zou kunnen smelten of lekken waardoor brand kan ontstaan.
• Gebruik het afgesloten gedeelte niet om overtollige slang in op te bergen, aangezien er een grotere kans bestaat op contact met een heet oppervlak, waardoor het kan smelten en lekken en brand kan veroorzaken.
• Controleer alle koppelingen op lekkage met behulp van water en zeep, zoals vermeld staat in de instructies in deze handleiding.

Regelaar

In de volgende tabel vindt u invoerwaarden voor het apparaat.

Brander	Openingsgroote		(Bruto)Warmte-Invoer (Totaal)			Gasverbruik (Totaal)
	I	II	I	II	II
Hoofbrander	#60	1.45mm	16.0 kW	14.0 kW	1164 g/hr	1332 L/hr
Achterzijde		1.25mm	#50	5.7 kW	5.0 kW	415 g/hr	476 L/hr
Zijbrander (Infrarode)		#60	1.45mm	4.0 kW	3.5 kW	291 g/hr	333 L/hr
Zijbrander (Vlam)		#60	1.45mm	4.0 kW	3.5 kW	291 g/hr	333 L/hr

Gecertificeerde gassen / drukwaarden – Controleer of de kenplaat overeenkomt met de volgende lijst.

Gassoort	^13B/P(30)	^13+(28-30/37)	^13B/P(37)	^13B/P(50)	^12H	^12E	^12E+	^12L
Openingsgrooten (zie hierboven)	I	I	I	I	II	II	II	II
Gassen / drukwaarden	Butaan en Propaan op 30mbar	Butaan 28-30mbar Propaan 37mbar	Butaan en Propaan op 37mbar	Butaan en Propaan op 50mbar	G20 op 20mbar	G20 op 20/25 mbar	G20/G25 op 20/25 mbar	G25 op 25mbar
Landen	BE, BG, CY, DK, EE, FI, FR, GB, HR, HU, IS, IT, LT, LU, MT, NL, NO, RO, SE, SI, SK, TR	BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK, SI	PL	AT, CH, DE, SK	AT, BG, CH, CZ, DK, EE, ES, FI, GB, GR, HR, HU, IE, IS, IT, LV, LT, NO, PT, RO, SE, SI, SK, TR	DE, LU, PL BE	FR	NL

Knoei niet met de regulator en breng geen veranderingen aan. Gebruik alleen regulators die druk leveren zoals aangegeven in de bovenstaande tabel. The grill is uitgevoerd met een interne regulator. Deze interne regulator heeft een uitloopdruk van 24.5 mbar voor propaan/butaan en 18.5 mbar voor aardgas, en mag niet worden aangepast of bijgesteld. Vervang alleen met een door de fabrikant voorgeschreven regulator.

Dit apparaat heeft een interne regelgever die de gasdruk stabiliseert en de prestaties van de grill verbetert. Deze regelgever kan niet worden aangepast. Er is een drukkraan aan de zijkant van de regelgever. Het kan worden gebruikt door een gekwalificeerd dienstpersoon bij onderhoud van de grill om te bepalen of de regelgever juist werkt. De schroef binnen de drukkraan moet altijd strak worden aangedraaid bij het uitvoeren van een druktest voor de regelgever (alleen door gekwalificeerd dienstpersoneel).

Instructies I.V.M. Lektest

WAARSCHUWING! Test het apparaat op lekkage vóór het eerste gebruik, jaarlijks en na vervanging of onderhoud van gasonderdelen.

WAARSCHUWING! Niet Op Lekkage Met Behulp Van Een Vuurtje. Rook niet tijdens deze test en verwijder alle ontstekingsbronnen.

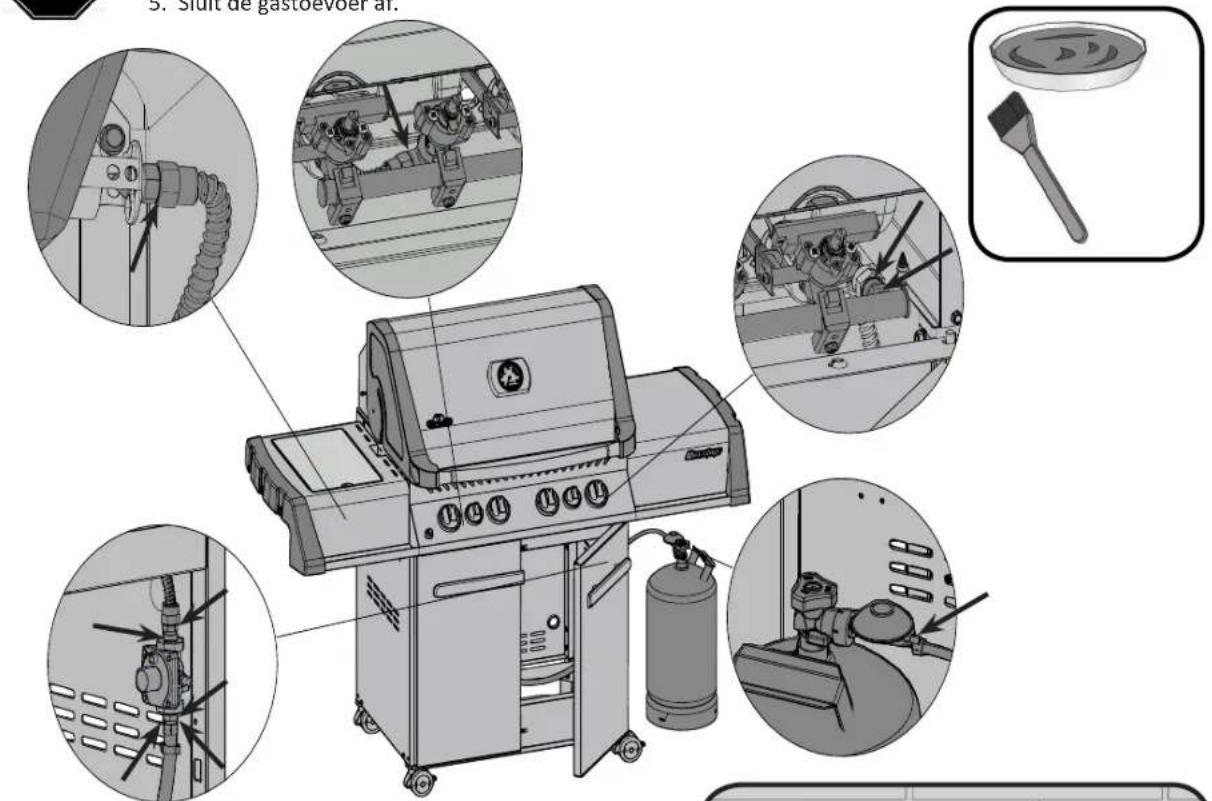

LEKTEST: Test het apparaat op lekkage vóór het eerste gebruik, jaarlijks en na vervanging of onderhoud van gasonderdelen. Rook niet tijdens deze test en verwijder alle ontstekingsbronnen. Zie het schema in verband met lektests voor de te controleren gedeelten.

1. Schakel alle branderknoppen uit. Draai de gastoevoerkraan open.
2. Breng met een borsteltje op alle verbindingen en aansluitingen van de regelaar, slang, verdeelstukken en kranen een oplossing van vloeibare zeep en water aan.

3. Luchtbellen wijzen op een gaslek. Draai het losse onderdeel vast of vervang het door een door de handelaar aanbevolen stuk.

4. Als het lek niet kan worden gedicht, sluit dan de gastoevoer af, koppel deze af en laat de barbecue controleren door het gasbedrijf of de handelaar. Gebruik het apparaat slechts nadat het lek werd gedicht.

5. Sluit de gastoevoer af.

Instructies I.V.M. Aansteken

Van Positie

WAARSCHUWING! Open het deksel.

WAARSCHUWING! Zorg dat de brandregelaars in de stand "off" staan, draai de gastoevoer van de gasfles open.

Ontsteking Hoofdbrander Aanstek	en achterste brander.(Als uitgerust)	Aansteken Zijbrander(Als uitgerust)
1. Open het deksel. 1. Open het deksel	1. Open deksel van de zijbrander.
2. Druk op de knop van de hoofdbrander en draai die langzaam naar de stand “hi”. Deze actie zal de waakvlam ontsteken die op zijn beurt de geselecteerde hoofdbrander ontsteekt. Als de waakvlam brandt, ga dan verder met het naar beneden drukken van de regelknop totdat de brander brandt en laat dan los.	2. Verwijder het warmhoudrek. 2. Druk	de regelknop van de zijbrander in en draai die langzaam naar de stand “hi”. Deze.
3. Als de brander niet tot ontsteking komt, draai dan de regelknop onmiddellijk naar de stand “off” en herhaal stap 2 diverse keren.	3. Draai de knop van de achterste brander in de hoge stand.	3. Houd de ontstekingsknop Ingedrukt totdat de barbecue Is aangestoken of steek aan Met een lucifer.
4. Als de waakvlam en brander niet binnen 5 seconden tot ontsteking komen, draai dan de regelknop in de stand “off” en wacht 5 minuten totdat het vrijgekomen gas vervlogen is. Herhaal de stappen 2 en 3 of steek aan met een lucifer.	4. Houd de ontstekingsknop ingedrukt totdat de barbecue is aangestoken of steek aan met een lucifer.	4. Als de brander niet binnen 5 seconden tot ontsteking komt, draai dan de regelknop in de stand “off” en wacht 5 minuten totdat het vrijgekomen gas vervlogen is. Herhaal de stappen 2 en 3 of steek aan met een lucifer.
5. Wanneer aangestoken met een lucifer, klem de lucifer in de meegeleverde luciferhouder. Houd de aangestoken lucifer naar beneden door de grill en schroeiplaat waarbij de bijbehorende branderklep op “hi” wordt gezet.	5. Draai de branderknop dicht indien geen onmiddellijke ontsteking. Wacht vijf minuten.

WAARSCHUWING! Gebruik de achterste brander niet wanneer een van de hoofdbranders werkt.

Kookinstructies

Wanneer de gasbarbecue voor het eerst wordt aangestoken, zult u een geur ruiken. Dat is normaal en is maar heel tijdelijk. Het gaat om het "inbranden" van verf en smeermiddelen binnenin die werden gebruikt tijdens de productie. Dit gebeurt maar één keer. Laat de hoofdbranders ongeveer een half uur lang op de hoogste stand aan staan.

Gebruik Van De Hoofdbranders: Bij het schroeien van voedsel is voorverwarming aanbevolen door alle hoofdbranders ca. 10 minuten lang in de hoge stand te plaatsen met het deksel gesloten. Voedsel dat niet lang hoeft te worden gekookt (vis, groenten), mag met het deksel open worden gebarbecued. Wanneer met het deksel gesloten wordt gekookt, krijgt u hogere, evenrediger verdeelde temperaturen die de kooktijd verminderen en het vlees gelijkmatiger bakken. Voedsel met een kooktijd van meer dan 30 minuten (bv. gebraad) kan indirect worden klaargemaakt (met de brander die tegenover het voedsel ligt). Bij het bereiden van bijzonder mager vlees zoals kippenborsten of mager varkensvlees mogen de roosters vóór de voorverwarming eerst worden ingesmeerd met olie om te voorkomen dat het vlees blijft eraan kleven. Wanneer vlees met veel vet wordt klaargemaakt, kunnen vlammen opflakkeren. Snijd het vet weg of verlaag de temperatuur om opflakkering te voorkomen. Gebeurt dit toch, plaats dan het voedsel weg van de vlammen en verminder de temperatuur. Laat het deksel open. Raadpleeg het door Napoleon gepubliceerde kookboek voor nadere gedetailleerde aanwijzingen.

Direct Koken: Plaats het op de grill te bereiden eten direct op de hitte. Deze methode wordt over het algemeen gebruikt voor het dichtschroeien of voor eten dat geen lange bereidingstijd vereist – hamburgers, steaks, stukjes kip, groenten, enz. Het eten wordt eerst dichtgeschroeid om sappen en smaak vast te houden waarna de temperatuur wordt verlaagd om het bereiden af te maken naar uw voorkeur.

Indirect Koken: Plaats het op de grill te bereiden eten bij één of meerdere werkende branders op één van de branders die uit staat. De hitte circuleert rondom het eten, waardoor het langzaam en gelijkmatig wordt bereid. Deze bereidingswijze is vergelijkbaar met het bereiden in uw oven en wordt over het algemeen toegepast op grotere stukken vlees zoals braadvlees, kip of kalkoen, maar kan ook worden toegepast op eten dat baat heeft bij hogere vlammen. Deze bereidingswijze met lagere temperaturen en langere bereidingstijden resulteert in mals eten, iedere keer dat u grillt.

Gebruik Van De Achterste Brander: (Als uitgerust) Verwijder vóór gebruik het warmhoudrek, de extreme warmte zal schade aan de opwarming rek. De grillroosters moeten eveneens worden verwijderd als daarmee het spit wordt gehinderd. De achterste brander is bedoeld voor gebruik met het meegeleverde spit. Zie de instructies i.v.m. het monteren van het spit. Verwijder voor het gebruiken van het tegengewicht de motor van het spit uit de barbecue. Plaats het spit met het klaar te maken vlees in de houders binnenin de barbecue. Het vlees gaat vanwege het gewicht met de zwaarste zijde naar beneden hangen. Span de tegengewichtsarm en het gewicht aan zodat de arm naar boven wijst. Schuif het tegengewicht voor evenwicht naar binnen of naar buiten en zet het vast. Monteer de motor opnieuw op zijn plaats en begin te koken.

Plaats onderaan een bord om het vet op te vangen. U kunt dit over het vlees gieten of gebruiken als saus zonder dat u er iets hoeft aan toe te voegen. U kunt het eventueel aanlengen. Om het vlees lekker sappig te houden, gebruikt u eerst de achterste brander in de hoge stand totdat het bruin wordt. Verminder vervolgens de temperatuur en kook het voedsel gaar. Houd het deksel gesloten voor een beter resultaat. Gebraad en gevogelte worden perfect bruin aan de buitenkant en blijven sappig en mals binnenin. Kip aan het spit van ca. 1,5 kg bijvoorbeeld is in de middelste tot hoge stand gaar in ongeveer anderhalf uur. Raadpleeg het door Napoleon gepubliceerde kookboek voor nadere gedetailleerde aanwijzingen.

WAARSCHUWING! Barbecuesaus en zout kunnen corrosief zijn en tasten de onderdelen van de barbecue snel aan als deze niet regelmatig worden schoongemaakt.

Infrarode zijbrander: De gasgrill dient zo te worden geplaatst dat de zijbrander is afgeschermd van de wind, want de wind zal de werking nadelig beïnvloeden. De aanbevolen pandiameter bedraagt 200 tot 250 mm.

De zijbrander is voorzien van een kookplaat die op twee hoogten kan worden versteld. De laagste stand kan gebruikt worden als elke andere brander, voor jus, soepen etc. De hoogste stand is voor het grillen van vlees. (zie instructies op het deksel van de zijbrander).

WAARSCHUWING! Doe het deksel van de zijbrander niet dicht tijdens gebruik of indien heet. WAARSCHUWING! Stel de kookplaat niet bij tijdens gebruik of indien heet.

WAARSCHUWING! Gebruik de zijbrander niet voor het frituren omdat frituurvet tot een gevaarlijke situatie kan leiden.

1. Volg de instructies voor het ontsteken van de infrarode zijbrander op, en laat het 5 minuten op de hoogste stand staan met het deksel open, of totdat de keramische branders roodgloeiend zijn.
2. Plaats voedsel op de grill en kook het volgens de tijden die in de infrarood grill-lijst staan vermeld.
3. Afhankelijk van uw smaak kunt u doorgaan met het koken op de infrarode branders op de hoogste, de middelste of laagste stand, terwijl u het voedsel regelmatig omdraait, of u kunt het voedsel op de hoofdkookplaat plaatsen, het deksel dichtdoen, en het voedsel gaar laten koken door de warmte van de oven.

WAARSCHUWING! Door de intense hitte die de infrarode branders afgeven, zal onbeheerd voedsel snel aanbranden. Als u de infrarode branders op de hoogste stand heeft, laat het deksel dan open. De intense hitte zorgt voor voldoende grilltemperatuur, zelfs al is het deksel open. Hierdoor kunt u het voedsel in de gaten houden, om aanbranden te voorkomen.

Bescherming van uw Infrarode Branders: de infrarode branders van uw grill zijn ontworpen voor langdurig gebruik. Echter, u moet de volgende dingen doen om barsten van keramische oppervlakken te voorkomen, want dat kan er voor zorgen dat de branders niet goed werken.

• *Laat de keramische brander nooit direct in aanraking met water komen.
  • *Voorkom dat harde voorwerpen met uw keramische brander in aanraking komen.
• *Voorkom dat koud water (regen, sproeier, tuinslang etc.) met hete keramische branders in aanraking komt. Een groot temperatuurverschil kan de keramische tegels doen barsten.
• Schade ontstaan door het niet opvolgen van deze aanwijzingen is niet gedekt door de garantie van uw grill.

Infrarode Hitte

De meeste mensen beseffen niet dat de warmtebron die we het beste kennen (de zon), de aarde hoofdzakelijk opwarmt met infrarode energie. Infrarode energie is een vorm van elektromagnetische energie met een golflengte die een klein beetje langer is dan het rode einde van het zichtbare lichtspectrum, maar minder lang dan radiogolven. Deze energie werd in 1800 ontdekt door Sir William Herschel die aan de hand van een prisma zonlicht splitste in zijn samenstellende kleuren. Hij toonde aan dat de meeste warmte van de zonnestraal in het spectrale gedeelte valt, net na het rode einde van het spectrum, waar er geen zichtbaar licht was. Dat is infrarode energie. De meeste materialen absorberen gemakkelijk infrarode straling in een breed spectrum van golflengtes, waardoor hun temperatuur verhoogt. Hetzelfde fenomeen doet zich voor wanneer we aan zonlicht zijn blootgesteld: we voelen ons warmer. De infrarode zonnestralen verplaatsen zich door de lege ruimte (vacuüm), door de atmosfeer en doordringen onze huid. Daardoor wordt de moleculaire activiteit in de huid verhoogd, wat aanleiding geeft tot interne frictie en warmte genereert. Daardoor voelen we warmte.

Voedsel dat over infrarode warmtebronnen wordt gekookt, wordt via hetzelfde principe opgewarmd. Houtskool is de traditionele manier van koken op infrarood waarmee we allen vertrouwd zijn. De gloeiende briketten geven infrarode energie af aan het te bereiden voedsel en hebben een zeer klein uitdrogend effect. Uit het voedsel ontsnappende sappen of oliën druipen op de houtskool en verdampen tot rook, waardoor het voedsel zijn heerlijk gebarbecuede smaak krijgt. De infrarood brander van Napoleon kookt op dezelfde wijze. Elke brander telt 10.000 openingen met elk hun eigen minuscule vlam die het oppervlak van de keramiek rood doen gloeien. Deze gloed geeft hetzelfde type infrarode hitte af aan het voedsel, zonder de troep die houtskool meebrengt. Ook de verwarmde oppervlakte is consistenter en kan veel gemakkelijker worden geregeld dan een houtskoolvuur. Voor onmiddellijk schroeien kunnen de branders op hoog worden ingesteld; zij kunnen ook lager worden gedraaid voor trager koken. Iedereen weet hoe moeilijk dat is met een houtskoolvuur. Traditionele gasbranders verwarmen voedsel op een andere manier. De lucht rond de brander wordt door verbranding verwarmd en stijgt vervolgens op naar het te bereiden voedsel. Dit geeft aanleiding tot lagere barbecuetemperaturen, ideaal voor meer verfijnde gerechten zoals fruits de mer of groenten. Het komt erop neer dat de infrarood branders van Napoleon in verband met schroeien de nodige hitte produceren zodat u lekkerdere, meer sappige steaks, hamburgers of ander vlees kunt klaarmaken. Voor kooktijden en tips verwijzen wij u naar de tabel voor barbecueën op infrarood.

Tabel Voor Barbecueën Op Infrarood

Voedsel Instelling	Kooktijd Nuttige Tips
Steak2,5 cm dik	Hoogste stand – 2 min. aan elke zijdeHoogste stand – 2 min. aan elke zijde, vervolgens middelste standHoogste stand – 2 min. aan elke zijde, vervolgens middelste stand	4 min. – saignant6 min. – à point8 min. – goed gebakken	Wanneer u het vlees koopt om te barbecueën, bestel dan gemarmerd vlees, met fijne dooradering met vet. Dankzij het vet behoudt het vlees tijdens de bereiding zijn natuurlijke malsheid en blijft het vochtig en sappig.
Hamburger1,3 cm dik	Hoogste stand – 2 min. aan elke zijdeHoogste stand – 2,5 min. aan elke zijdeHoogste stand – 3 min. aan elke zijde	4 min. – saignant5 min. – à point6 min. – goed gebakken	Hamburgers bereiden naar eenieders smaak wordt makkelijker via het kiezen van vleespasteitjes van verschillende dikte. Probeer om het vlees een exotische smaak te geven hickoryhoutspanen toe te voegen aan de buis voor roken.
Kip Hoogste stand –	2 min. aan elke zijde middelste/lage tot laagste stand	20-25 min. Het gewricht tussen de dij en het beenlangs de zijde waar geen huid is, moet voor 3⁄4 worden doorgesneden zodat het vlees platter op de barbecue kan liggen. Zo kan het sneller en uniformer worden klaargemaakt. Probeer voor het verkrijgen van een typische smaak houtspanen van mesquitebomen toe te voegen aan de buis voor roken.
Varkenskoteletten A	point 6 min. per zijde Snijd het overto lige vet weg voordat u ze		op de barbecue legt. Opteer voor dikkere koteletten voor malser vlees.
Varkensribbetjes Hoogste stand gedurende 5 minuten		20 min. per zijde draai vaak	Kies magere ribbetjes waar veel vlees aan hangt. Barbecue totdat het vlees gemakkelijk van de rib kan worden getrokken.
Lamskoteletten Hoogste stand gedurende 5 minuten gemiddeld tot einde		15 min. per zijde Snijd het overtollige vet weg voordat u ze op de barbecue legt. Opteer voor extra dikke koteletten voor malser vlees.
Hot Dogs Middelste –	laagste stand 4-6 min. Kies dikkere hotdogs. Maak een lange		snee in het vel voordat u ze op de barbecue legt.

Reinigings Instructies

WAARSCHUWING! Monteren werkhandschoenen en een veiligheidsbril te dragen wanneer het schoonmaken.

WAARSCHUWING! Sluit de gastoevoer af aan de bron en schakel het apparaat uit voor iedere onderhoudsbeurt. Onderhoud mag alleen worden uitgevoerd wanneer de barbecue is afgekoeld, om mogelijke brandwonden te voorkomen. Barbecuesaus en zout kunnen corrosief zijn en tasten de onderdelen van de barbecue snel aan als deze niet regelmatig worden schoongemaakt.

Nota: roestvrijstaal heeft de neiging om te roesten in de aanwezigheid van chloriden en sulfiden, in het bijzonder in kustgebieden en andere ruwe gebieden zoals de warme, hoogvochtige atmosfeer rond zwembaden en bubbelbaden. Deze vlekken lijken op roest, maar kunnen makkelijk worden verwijderd en voorkomen. Om zeker te zijn van roestbestrijding, dient u alle roestvrijstalen oppervlakken elke 3-4 weken of zo vaak als nodig is met zoet water en roestvrijstaalreiniger te wassen.

Roosters en verwarmingsrooster: De roosters en het verwarmingsrooster kunnen het beste schoongemaakt worden met een koperen draadborstel tijdens het voorverwarmen. Stalen wol kan gebruikt worden voor lastige vlekken. Het is normaal dat de vlekkenloze roosters (als inbegrepen) permanent van kleur veranderen met regelmatig gebruik vanwege de hoge temperatuur van het kookoppervlak.

Gietijzeren bereidingsroosters: De gietijzeren bereidingsroosters van uw nieuwe barbecue houden de hitte goed vast en zorgen voor een zeer goede hitteverdeling. Door de roosters regelmatig met olie in te smeren kunt u een beschermlaag aanbrengen. Dit zal corrosie tegenwerken en de anti-aanbak capaciteit van de roosters verbeteren.

Voor eerste gebruik: Was de bereidingsroosters met de hand met zacht afwasmiddel en water om restanten van het productieproces te verwijderen (was nooit in de afwasmachine). Spoel goed af met warm water en droog goed met een zachte doek. Dit is belangrijk om te voorkomen dat vocht het gietijzer binnendringt.

Beschermen met olie: Met gebruik van een zachte doek, bedek het volledige roosteroppervlak met VEGETARISCHE OLIE inclusief alle groeven en hoeken. Gebruik geen gezouten vet zoals boter of margarine. Warm uw barbecue voor gedurende 15 minuten, plaats vervolgens de met olie besmeerde bereidingsroosters in de barbecue. Zet de controle knop van de brander op medium met de kap gesloten. Laat de bereidingsroosters gedurende anderhalf uur opwarmen. Zet alle branders op 'OFF' en sluit het gas af bij de bron. Laat de bereidingsroosters staan totdat ze afgekoeld zijn. Deze procedure moet verschillende keren herhaald worden gedurende het seizoen. Het is niet vereist voor dagelijks gebruik (zie de procedure voor dagelijks gebruik hieronder)

Dagelijks gebruik: voorafgaand aan het voorverwarmen en het schoonmaken met een koperen barbecue draadborstel, bedek de volledige oppervlakte van de bereidingsroosters met VEGETARISCHE OLIE. Warm de barbecue voor en borstel vervolgens elk ongewild restant weg met de koperen draadborstel.

Roestvrij stalen bereidingsroosters: (betere kit beschikbaar – zie de lijst met vervangingsonderdelen). Roestvrij stalen bereidingsroosters zijn duurzaam en bestendig tegen corrosie. Deze roosters vragen minder olie bescherming en onderhoud dan de gietijzeren bereidingsroosters. Het is aanbevolen dat u de procedure voor dagelijks gebruik volgt ondanks dat u het wellicht voldoende vindt om uw roosters voor te verwarmen en schoon te maken met een draadborstel voor uw barbecue behoeften.

Bedieningspaneel: De tekst van het bedieningspaneel is te vinden op het roestvrije staal. Met de juiste zorg zal het staal donker en leesbaar blijven. Om het paneel schoon te maken, gebruik uitsluitend warm zeepwater of de roestvrije staal reiniger verkrijgbaar bij de Napoleon dealer. Gebruik geen schuurmiddelen op roestvrije oppervlaktes, vooral niet op het tekst gedeelte van het bedieningspaneel, omdat de tekst na verloop van tijd er door zal vervagen.

Reinigen Van De Binnenkant Van De Gasbarbecue: Verwijder de grillroosters. Verwijder met een zachte koperen borstel de losse resten van de gegoten binnenzijden en van de binnenkant van het deksel. Schuur de kookplaten af met een stopverfmes of een schraapmesje en verwijder de as met een metalen borstel. Verwijder de kookplaten en veeg de etensresten van de branders met een koperen borstel. Veeg alle zich in de barbecue bevindende resten in de afneembare lekbak. Plaats de kookplaten opnieuw op de juiste plaats (lees de montage-instructies voor de juiste oriëntatie).

WAARSCHUWING! Geaccumuleerde vet is een brandgevaar.

Lekbak: De lekbak van uw grill is voorzien van een vetbeschermer die gemakkelijk geïnstalleerd kan worden door het op zijn plaats in te drukken. Maak de lekbak, de vetbeschermer, en het blad dat vetvanger vaak schoon (na het 4-5 keer te gebruiken of zo vaak als nodig) om vetopbouw te vermijden. Vet en vetdruppels belanden in de lekbak, die zich onder de gasgrill bevind en accumuleert in de wegwerp-vetvanger onder de lekbak. Om toegang te hebben tot de wegwerp-vetvanger of om de lekbak schoon te maken, schuif de lekbak uit de grill. Haal de vetbeschermer uit de lekbak. De lekbak en de vetbeschermer

moeten schoon geschraapt worden met een stopverfmes of schraper. Bedek de lekbak nooit met aluminiumfolie, zand of een ander materiaal omdat dit de stroming van vet hindert.

Zodra het schoon is, plaats de vetbeschermer weer in de lekbak en installeer het opnieuw in uw grill. Vervang het wegwerp-vetvanger om de 2 - 4 weken, afhankelijk van uw gebruik van de gasgrill. Voor benodigdheden, zie uw Napoleon Gas Grill dealer.

Reinigen Van De Buitenkant Van De Gasbarbecue: Reinig geverfde, geëmailleerde of roestvrijstalen onderdelen niet met schurende schoonmaakmiddelen. Geëmailleerde onderdelen dienen extra voorzichtig te worden gehanteerd. De aangebakken geëmailleerde afwerking lijkt op glas en schilfert wanneer men erop slaat. Om het email te retoucheren kunt u contact opnemen met uw handelaar van Napoleon-gasbarbecues. De buitenkant van de barbecue moet met lauw zeepwater worden schoongemaakt wanneer hij nog warm aanvoelt. Reinig de roestvrijstalen oppervlakken met een schoonmaakmiddel voor roestvrij staal of met een niet-schurend product. Veeg altijd schoon met de draad mee. Staalwol maakt krassen in de afwerking en mag niet worden gebruikt. Roestvrijstalen onderdelen verkleuren (ze worden goudkleurig of bruin) wanneer ze worden opgewarmd. Dat is normaal en beïnvloedt de werking van de barbecue niet.

Onderhouds Instructies

Wij adviseren dat deze gas grill jaarlijks grondig geïnspecteerd en onderhouden wordt door een gekwalificeerd vakman.

Houd te allen tijde het gebied rond de gas grill vrij van brandbare materialen, benzine en andere brandbare dampen en vloeistoffen. Belemmer de stroom van ventilatie en verbrandingslucht niet. Houd de ventilatieopeningen van de cilinderbehuizing (gelegen aan de karzijden en aan de voorkant en achterkant van de onderplank) open en vrij van puin.

WAARSCHUWING! Monteren werkhandschoenen en een veiligheidsbril te dragen wanneer het schoonmaken.

WAARSCHUWING! Sluit de gastoevoer af aan de bron en schakel het apparaat uit voor iedere onderhoudsbeurt. Onderhoud mag alleen worden uitgevoerd wanneer de barbecue is afgekoeld, om mogelijke brandwonden te voorkomen. Een lektest moet jaarlijks en telkens als een gasonderdeel werd vervangen, worden uitgevoerd.

Brander: De brander is vervaardigd uit dik roestvrij staal (type 304), maar vanwege de overmatige hitte en de corrosieve omgeving zal zich blauwverkleuring voordoen. Verwijder de blauwverkleuring met een koperen borstel.

LET OP! Beware Van Spinnen

Ontstop verstopte openingen met een open paperclip. Maak de branderopeningen niet groter. Spinnen en insecten worden aangetrokken door de geur van propaan- en aardgas. De brander is op de ventilatieklep voorzien van een insectenscherm. Zo is de kans kleiner dat insecten in de brander nesten gaan bouwen, hoewel het probleem niet volledig kan worden geëlimineerd. Nesten of spinnenwebben doen de brander met een zachtgele of oranje vlam branden of veroorzaken brand (terugslag) ter hoogte van de ventilatieklep onder het bedieningspaneel. Indien u de brander binnenin wenst schoon te maken, moet hij eerst uit de barbecue worden gehaald. Verwijder de zich in het midden van de brander bevindende schroef. Til de achterkant van de brander omhoog om hem te verwijderen. Maak de binnenkant van de brander schoon met een soepele voor venturibuizen bestemde borstel. Schud los afval uit de brander, door de gasinlaat. Zorg ervoor dat het insectenscherm schoon is, strak vastzit, lintvrij is en geen sporen vertoont van ander afval. Controleer ook of de ventielopeningen schoon zijn. Maak de openingen niet groter. Plaats de brander terug op zijn plaats. Controleer of de klep in de brander gaat wanneer u deze installeert. Plaats het deksel en de montageschroeven terug om de installatie af te ronden.

WAARSCHUWING! Het is erg belangrijk dat bij het herinstalleren van de brander na het reinigen, de/het klep/uiteinde de brander in gaat voordat u uw gasgrill aansteekt. Als de klep niet in de brander zit, kan brand- of explosiegevaar ontstaan.

Bescherming Van Infrarood Branders: De infrarood branders van uw barbecue zijn special ontworpen om lang mee te gaan. U dient echter een aantal maatregelen te nemen om barsten in het keramische oppervlak te voorkomen want deze kunnen ervoor zorgen dat de branders slecht functioneren. Hierna volgt een overzicht van veelvoorkomende oorzaken van barsten en de te nemen maatregelen om deze te voorkomen. Schade ten gevolge van het niet in acht nemen van deze maatregelen wordt niet gedekt door de garantie.

1. Botsing met harde voorwerpen – Zorg ervoor dat harde voorwerpen nooit in botsing komen met de keramiek. Wees voorzichtig bij het plaatsen van kookroosters en accessoires in de barbecue of bij het verwijderen ervan. Indien deze voorwerpen op de keramiek vallen, zal deze waarschijnlijk barsten.
2. Water of andere vloeistoffen – Grote hoeveelheden koude vloeistoffen die in contact komen met een warm oppervlak, kunnen dit breken. Gooi geen water in de barbecue om een vlam te doven. Als de keramiek of het binnenste van een brander nat wordt wanneer hij niet wordt gebruikt, kan bij later gebruik stoom worden gecreëerd waardoor zo'n druk kan worden geproduceerd dat de keramiek gaat barsten. Bovendien gaat de keramiek uitzetten wanneer hij vaak wordt natgemaakt. Bij expansie wordt op de keramiek overmatige druk uitgeoefend waardoor hij kan barsten en afbrokkelen.

i) Gooi nooit water in de barbecue om opflakkeringen onder controle te krijgen.

ii) Gebruik de infrarood branders niet in open lucht wanneer het regent.

iii) Indien er in de barbecue water staat (vanwege blootstelling aan regen, sproeiers etc.), controleer de keramiek dan op mogelijk doorweken met water. Als de keramiek nat lijkt, neem de brander dan van de barbecue. Draai hem ondersteboven om het overtollige water te laten weglopen. Breng hem naar binnen om hem volledig te laten drogen.

1. Slechte afvoer van hete lucht uit de barbecue – Voor een goede werking van de branders moet hete lucht uit de barbecue kunnen ontsnappen. Als de hete lucht niet kan ontsnappen, kunnen de branders te weinig zuurstof krijgen, waardoor backflash wordt veroorzaakt. Gebeurt dit herhaaldelijk, dan kan de keramiek eventueel barsten. Dek niet meer dan 75% van het kookoppervlak af met vast metaal (bijv. een rooster of grote pan).

Het Scherm van de vervanging N565-0002

WAARSCHUWING! Slang: Controleer op afgeschaafde, gesmolten, doorgesneden en gebarsten plekken. Gebruik de gasbarbecue niet indien de slang er zo uitziet. Laat het onderdeel vervangen door uw Napoleon-handelaar in gasbarbecues of door een erkend gasinstallateur.

Aluminium Gietwerk: Maak het gietwerk regelmatig schoon met lauw zeepwater. Aluminium roest niet, maar vanwege de hoge temperaturen en de weerselementen, kan zich op aluminiumoppervlakken oxidatie voordoen. Op het gietwerk ziet u dan witte vlekken. Om het opnieuw zijn oorspronkelijk uitzicht te geven, kunt u die vlekken afvegen en het gietwerk polijsten met fijn schuurpapier. Veeg het oppervlak af om afval te verwijderen en verf het met tegen hoge temperaturen bestendige, speciaal voor barbecues bestemde verf. Zorg ervoor dat dingen in de omgeving niet mee besproeid worden. Volg de aanwijzingen van de spuitbus.

Problemen oplossen

Probleem Mogelijke oorzaken Oplossing
Lage temperatuur / Lage vlam wanneer de klep op "HOOG" wordt gedraaid.	Voor propaan - onjuiste aansteekprocedure.Voor aardgas - te kleine toevoerleiding.Voor beide gassen - onjuiste voorverwarming.	Zorg ervoor dat de aansteekprocedure zorgvuldig wordt gevolgd. Alle ventielen van de gasgrill moeten op "uit" staan wanneer het tankventiel op "aan" wordt gezet. Draai de tank langzaam op "aan" om voor gelijke druk te zorgen. Zie aansteekinstructies.De pijp moet dezelfde afmetingen hebben als in de installatievoorschriften.Verwarm de grill voor met beide hoofdbranders op "HOOG" voor 10 tot 15 minuten.
Overvloedige opflakkeringen/ongelijke temperatuur.	Schroeiplaten onjuist geïnstalleerd.Onjuiste voorverwarming.Overvloedig vet en opeenhoping van as op de schroeiplaten en in de lekbak.	Zie de montage-instructies.Verwarm de grill voor met de hoofdbranders op "HOOG" voor 10 tot 15 minuten.Maak de schroeiplaten en de lekbak regelmatig schoon. Bedek de lekbak niet met aluminiumfolie. Volg de reinigingsinstructies.
De branders hebben een gele vlam, gecombineerd met de geur van gas.	Mogelijk een spinnenweb of andere rommel in de brander.	Maak de brander grondig schoon door deze te verwijderen. Zie algemene onderhoudsinstructies.
De achter -en zijbranders kunnen niet met de ontsteker aangestoken worden, maar steken aan met een lucifer.	Lege batterij / of verkeerd geïnstalleerd.Losse elektrodedraad of verwissel de aansluitdraden.	Vervang met een robuuste batterij. Gebruik alkaline batterijen!Controleer dat de elektrodedraad stevig ingedrukt wordt in de aansluiting aan de achterkant van de ontsteker. Controleer dat de stroomdraden van de module naar de contactschakelaar (indien aanwezig) stevig zijn aangeduwd op hun respectieve terminals.
De hoofdbrander kan niet met de ontsteker aangestoken worden, maar steekt aan met een lucifer.	De uitgang van de Jet-fire is vies of verstopt.	Maak de uitgang van de Jet-fire schoon met een zachte borstel.
Zoemende regulator. Normaal	verschijnsel op hete dagen.	Dit is geen mankement. Het wordt veroorzaakt door interne trillingen in de regulator en geenszins beïnvloedt de prestaties of de veiligheid van de gasgrill. Zoemende regulators zullen niet worden vervangen.
De branders zullen elkaar niet ontsteken.	Vieze of gecorrodeerde dwarsbeugels voor verlichting.	Maak schoon of vervang indien nodig.
"Verf" lijkt van de binnendeksel of kap te bladderen.	Vetopbouw op binnenoppervlakte.	Dit is geen mankement. De afwerking van de deksel en de kap is porselein, en bladdert niet af. Het afbladderen wordt veroorzaakt door verhard vet, dat er gedroogd als verfschilfers uitziet, en zal afschilferen. Regelmatige schoonmaak zal dit verhinderen. Zie de schoonmaakinstructie
De output van de brander op "HIGH" is te laag.(Rommelend geluid en wapperende blauwe vlam op branderoppervlak.)	Te weinig gas.De toevoerslang is afgeklemd.Vuile of verstopte opening.Spinnenwebben of andere rommel in venturibuis.	Controleer het gasniveau in de propaancilinder.Verander indien nodig de positie van de toevoerslang.Maak de branderopening schoon.Reinig de venturibuis.
Infrarode brander (indien daarmee uitgerust) knippert (tijdens gebruik maakt de brander abrupt een luid "whoosh" geluid, gevolgd door een ononderbroken geluid van een steekvlam en dimt dan.)	Keramische tegels overbelast met vetdruipsel en vetopbouw.Poorten zijn verstopt.Brander is oververhit vanwege ontoereikende ventilatie (teveel grilloppervlakte is bedekt door rooster of pan.)Gebarsten keramische tegel.Lekke afdichting rond de keramische tegel, of een defecte lasverbinding in de branderbehuizing.	Draai de brander uit en laat het voor tenminste twee minuten afkoelen. Steek de brander opnieuw aan en laat op "hoog" branden voor minstens vijf minuten of totdat de keramische tegels met een gelijke kleur rood gloeien.Zorg ervoor dat niet meer dan 75% van de grilloppervlakte wordt bedekt door objecten of accessoires. Draai de brander uit en laat het voor tenminste twee minuten afkoelen, steek dan opnieuw aan.Laat de brander afkoelen en controleer nauwkeurig op barsten. Als er barsten worden gevonden, neem contact op met uw erkende Napoleon-dealer om een nieuwe brander te bestellen.Neem contact op met uw erkende Napoleon-dealer voor instructies over hoe u een nieuwe brander kan bestellen.
Waakvlam ontsteekt niet.(wanneer aanwezig)	Te weinig gas.Obstakel in de opening voor de waakvlam.Elektrodedraad los of eruit.Vuile elektrode van de waakvlam.Waakvlam is daadwerkelijk aan.	Na de knop voor de waakvlam op "hoog" te draaien, wacht ongeveer 20-30 seconden voor de lucht om de gastoevoerlijn te reinigen, voordat u de ontstekingsknop indrukt. Vul de propaancilinder. Tijdens de aanvankelijke installatie of nadat de tank opnieuw gevuld is, is het beste om één van de buisbranders aan te steken vóór het aansteken van de waakvlam.Dit laat het gas sneller de ventielen op het verdeelstuk bereiken.Maak de opening van de waakvlam schoon.Vervang stroomdraad.Maak de elektrode van de waakvlam schoon.De waakvlam, vooral op aardgaseenheden, is zeer moeilijk te zien. Plaats uw hand 1 inch (2.5 cm) boven het grilloppervlakte over de waakvlam om de hitte te voelen.

HOUD UW BON ALS BEWIJS VAN AANKOOP VOOR DE GELDIGHEID VAN UW GARANTIE

Bestellen Van Reserveonderdelen

GARANTIE-INFORMATIE

MODEL:

AANKOOPDATUM:

SERIENUMMER:

(schrijf hier uw gegevens voor gemakkelijke referentie)

Voordat u contact opneemt met de klantenservice, controleer de NAC website voor uitgebreidere reiniging, onderhoud, het oplossen van problemen en de instructies voor het vervangen van onderdelen op www.napoleongrills.com. Neem direct contact op met de fabriek voor vervangende onderdelen of schadeclaims. De klantenservice is bereikbaar tussen 9 AM en 5 PM (Eastern Standard Time) op 1-866-820-8686 of fax op 1-705-727-4282. Voor het afhandelen van een schadeclaim, hebben wij de volgende gegevens nodig:

1. Model en serienummer van het apparaat.
2. Onderdeelnummer en beschrijving.
3. Een korte duidelijke omschrijving van het probleem ('gebroken' is niet voldoende).
4. Bewijs van aankoop (kopie van de factuur).

In enkele gevallen kan de vertegenwoordiger van de klantenservice verzoeken de onderdelen naar de fabriek terug te sturen voor onderzoek, voordat vervangende onderdelen worden geleverd. De onderdelen dienen vooruitbetaald verscheept te worden ter attentie van de klantenservice met de volgende gegevens:

1. Model en serienummer van het apparaat.
2. Een korte duidelijke omschrijving van het probleem ('gebroken' is niet voldoende).
3. Bewijs van aankoop (kopie van de factuur).
4. Retour autorisatienummer – verstrekt door de vertegenwoordiger van de klantenservice.

Let u er op, voordat u contact opneemt met de klantenservice, dat de volgende zaken niet door de garantie worden gedekt:

-transportkosten, provisie of exportbelastingen
-arbeidsloon voor het de- en herinstalleren
-kosten voor servicegesprekken om de problemen vast te stellen
-ontkleuring van roestvrijstalen onderdelen

-mankementen aan onderdelen door gebrek aan reiniging en onderhoud, of het gebruik van onjuiste reinigingsmiddelen (ovenreiniger).

WAARSCHUWING! Het is aanbevolen om tijdens het uitpakken en monteren voor uw veiligheid werkhandschoenen aan te trekken en een veiligheidsbril op te zetten. Hoewel we er alles aan doen om het montage proces zo goed en zo veilig mogelijk te maken, is het kenmerkend voor bewerkte stalen onderdelen dat de uiteinden en hoeken scherp kunnen zijn en verwondingen kunnen veroorzaken als ze tijdens de montage niet op de juiste manier worden behandeld.

Aan De Slag

1. Haal alle onderdelen van het onderstel, de behuizing en de grill uit het karton. Til het deksel op en haal alle verpakte onderdelen uit de binnenkant. Gebruik de onderdelenlijst om ervoor te zorgen dat alle noodzakelijke onderdelen aanwezig zijn.
2. Vernietig het verpakkingsmateriaal niet totdat de grill volledig gemonteerd is en naar tevredenheid werkt.
3. Monteer de grill op de plaats waar die gebruikt gaat worden. Leg het karton of een handdoek op de grond om de onderdelen te beschermen tegen verlies of beschadiging tijdens montage.
4. De meeste roestvrijstalen onderdelen worden geleverd in een beschermende plastic laag die verwijderd moet worden voordat de grill gebruikt wordt.
5. Volg alle instructies in de volgorde zoals die is uitgelegd in deze handleiding.
6. Er zijn twee mensen voor nodig om de grillbak op het gemonteerde onderstel te tillen.

Als u vragen heeft over de montage of werking van de grill, of als er beschadigingen of ontbrekende onderdelen zijn, bel dan gerust onze klantenservice op 1-866-820-8686 tussen 9 AM en 5 PM Eastern Standard Time

Benodigd gereedschap voor montage (gereedschap niet meegeleverd)

10mm moersleutel

Platte ratel en philips schroevendraaier

Buigtang

Hammer

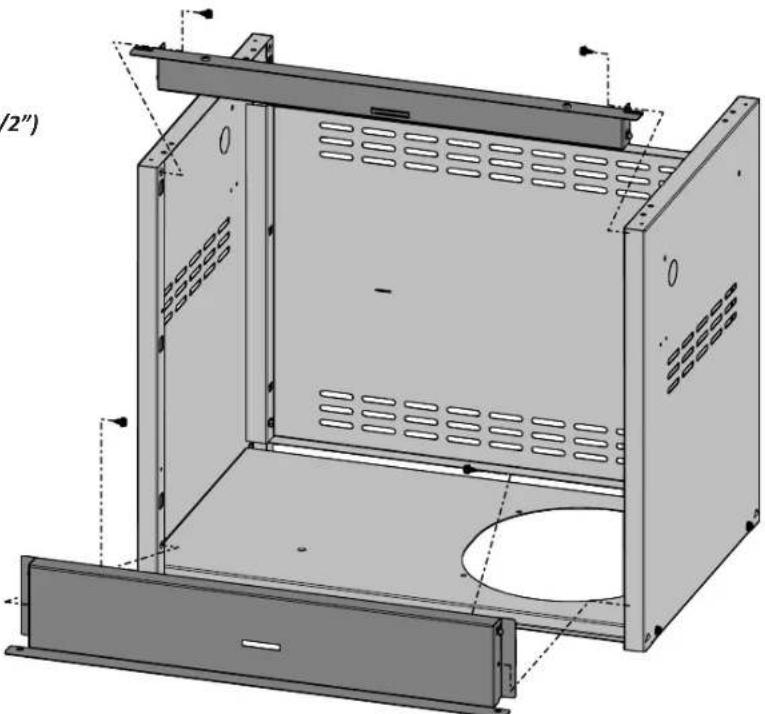

Het middelste paneel kan indien nodig met een rubberen hamer worden ingeslagen.

www.napoleongrills.com

4 x N570-0086 (#14 x 1/2")

Het dwarsbalk kan indien nodig met een rubberen hamer worden ingeslagen.

4 x N570-0086 (#14 x 1/2")

1 x N570-0086 (#14 x 1/2")

Uitsluitend Propaan

3/8"(10mm)

Voor deze stap zijn twee mensen nodig.

ALLEEN VOOR PROPAAN – Om moeilijkheden met de montage te vermijden, voorafgaand aan de installatie van de grillkop, verwijder de sluitstrip die de regulator vasthoudt onder het controlepaneel. Dit werd geïnstalleerd bij de fabriek om de regulatorslang tijdens het verzenden te beschermen en is niet langer nodig. (Wees voorzichtig wanneer u de sluitstrip verwijderd dat u de slang niet beschadigd). Zorg ervoor dat de regulator zich achter de balk aan de voorzijde van het kabinet bevind.

Bevestig regulator aan zijpaneel met (2) #8 x 3/8" schroeven.

Alle cilinders van 7kg of meer, dienen waterpas buiten de afgesloten ruimte (onder de plaat aan de rechterkant) te worden geplaatst. De geassembleerde slang dient door het te maken gat in het rechterpaneel te worden geleid

De achter -en zijbranders Uitsluitend

www.napoleongrills.com

WAARSCHUWING! Draai de schroeven niet muurvast, anders kunnen de handels barsten.

www.napoleongrills.com

13.

2 x N105-0011

2 x N160-0022

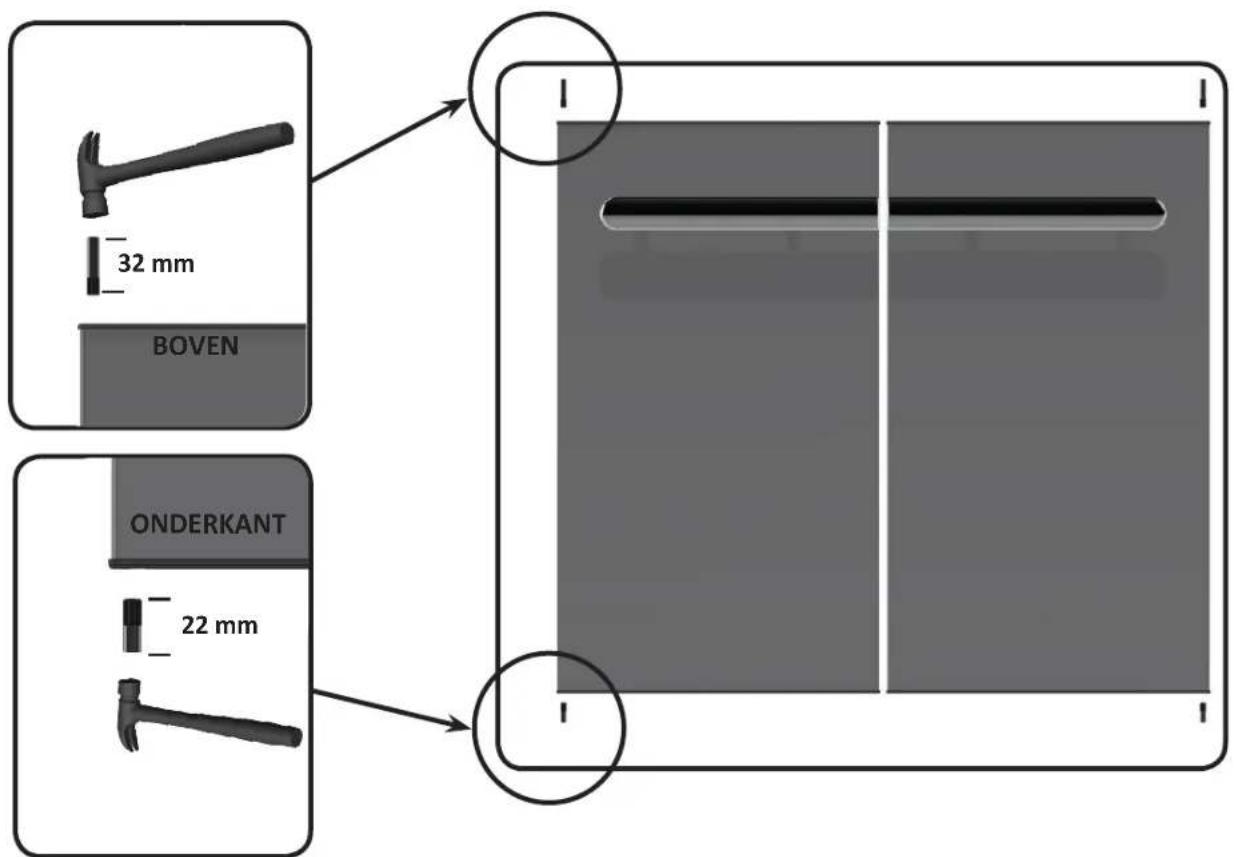

Indien nodig kunnen de deuren worden bijgesteld door de console te verschuiven.

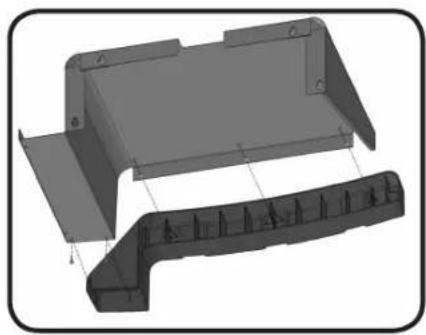

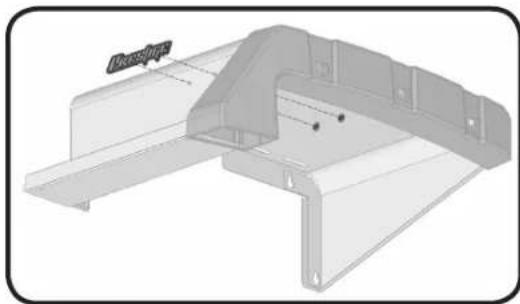

14.

10 x N570-0076 (#8 X1/2")

4 x N570-0086 (#14 X1/2")

4 x N570-0087 (1/4 -20 X 7/8") Door de fabriek voorgeïnstalleerd. Maak los om de zijplank te installeren.

Maak zeker dat het lusje van de zijplank zich in het bedieningspaneel bevind.

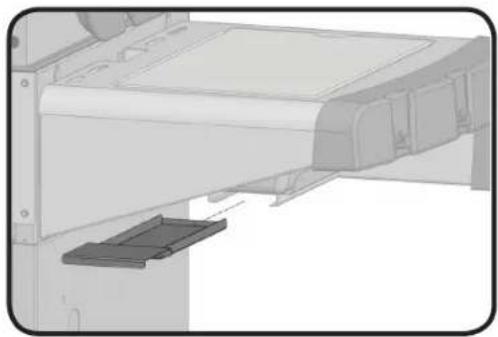

15.

4 x N570-0086 (#14 X1/2")

4 x N570-0087 (1/4 -20 X 7/8")

1 x N160-0023

Monteer de mondopening passend in de buis van de brander en maak vast met de meegeleverde slanghouderklem.

Door de fabriek voorgeinstalleerd. Maak los om de zijplank te installeren.

Verbind de draad vanaf het spruitstuk met de elektrode van de zijbrander

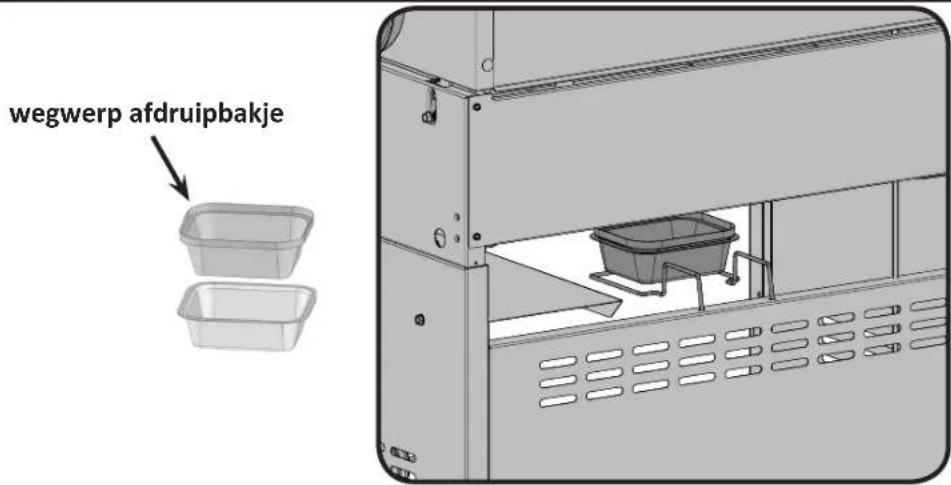

WAARSCHUWING! De infrarode zijbrander is voorzien van een afdruippan die een zeer geringe hoeveelheid vet kan bevatten. Om vetbranden te voorkomen, moet de pan na elk gebruik worden schoongemaakt.

Plaatsing grill rooster: Het grill rooster kan op twee verschillende hoogtes geplaatst worden. De lagere positie is voor het gebruik van potten of pannen. De hogere positie is voor het schoeien van vlees. Zorg ervoor dat de brander is uitgeschakeld en het rooster is afgekoeld voordat u het rooster verplaatst tussen de twee posities. Het rooster moet op de lagere positie zijn om de deksel te sluiten.

16.

Monteer instructies voor de Roterende Braadkit

(facultatief)

Zorg dat de stop ring aan de binnenkant van de kap is gevestigd.

WAARSCHUWING! Zorg ervoor dat de spuitslang geen contact heeft met hete oppervlaktes, want de slang kan smelten, een lekkage veroorzaken met brandgevaar als gevolg.

Aard gas Uitsluitend – Juiste Slang Verbinding

WAARSCHUWING! Het moet worden geïnstalleerd door een erkende monteur en alle verbindingen moeten getest worden op lekkage alvorens de grill kan worden gebruikt

Aansluiting Van De Gasfles

LET OP! Sommige drukslangen bevatten een moer met een linkse schroefdraad, en anderen moeten op AAN staan om ze aan te sluiten, en op UIT staan om ze los te koppelen. Volg de onderstaande instructies voor de juiste drukslang.

Instructies I.V.M. Lektest

WAARSCHUWING! Test het apparaat op lekkage vóór het eerste gebruik, jaarlijks en na vervanging of onderhoud van gasonderdelen.

WAARSCHUWING! Niet Op Lekkage Met Behulp Van Een Vuurtje. Rook niet tijdens deze test en verwijder alle ontstekingsbronnen.

LEKTEST: Test het apparaat op lekkage vóór het eerste gebruik, jaarlijks en na vervanging of onderhoud van gasonderdelen. Rook niet tijdens deze test en verwijder alle ontstekingsbronnen. Zie het schema in verband met lektests voor de te controleren gedeelten.

1. Schakel alle branderknoppen uit. Draai de gastoevoerkraan open.
2. Breng met een borsteltje op alle verbindingen en aansluitingen van de regelaar, slang, verdeelstukken en kranen een oplossing van vloeibare zeep en water aan.

3. Luchtbellen wijzen op een gaslek. Draai het losse onderdeel vast of vervang het door een door de handelaar aanbevolen stuk.

4. Als het lek niet kan worden gedicht, sluit dan de gastoevoer af, koppel deze af en laat de barbecue controleren door het gasbedrijf of de handelaar. Gebruik het apparaat slechts nadat het lek werd gedicht.

5. Sluit de gastoevoer af.

Fax naar: 705 727 4282

Bestelformulier voor Accessoires en Onderdelen

A.u.b. schrijf in blokletters

Naam:

Verstuur naar :

Tel :____ Fax :____

Email:

Visa of Mastercard Nummer: ____ Vervaldatum: ____

Handtekening:

Aantal	Onderdeelnummer Omschrijving

Belasting kan worden toegepast

Mogelijk extra vervoerskosten

Als u een bevestiging wilt, wilt u dan zo vriendelijk zijn een fax nummer of een e-mail adres aan te geven.

NOTES

NOTES

NOTES
