Type product	Barbecue
Merk	Napoleon
Model	LEX605RSBI
Brandstoftype	Propaangas
Aantal branders	4
Kookoppervlakte	Ongeveer 6000 cm²
Materiaal	Roestvrij staal
Afmetingen (B x D x H)	152 cm x 66 cm x 122 cm
Gewicht	Ongeveer 95 kg
Ontsteking	Elektrische ontsteking
Inbouwgeschikt	Ja
Warmtevermogen	Ongeveer 60.000 BTU
Warmteverdeling	Infrarood-keramisch
Reiniging	Verwijderbare vetbak en roosters
Onderhoud	Regelmatig reinigen en controleren op lekkages
Veiligheid	Gasafsluitklep en vlambewaking
Garantie	15 jaar op roestvrij stalen behuizing
Reserveonderdelen	Verkrijgbaar via erkende dealers
Gebruiksaanwijzing	Downloadbaar via de fabrikant

Veelgestelde vragen - LEX605RSBI Napoleon

Hoe reinig ik mijn Napoleon LEX605RSBI barbecue?

Verwijder eerst de roosters en vetbak. Maak ze schoon met een mild reinigingsmiddel en een zachte borstel. Veeg de behuizing af met een vochtige doek. Laat alles goed drogen voor gebruik.

Welk type gas gebruik ik voor deze barbecue?

Deze barbecue werkt op propaangas. Gebruik een geschikte gasfles en drukregelaar. Controleer de aansluitingen op lekkage voor elk gebruik.

Hoe steek ik de branders aan?

Open de gastoevoer, draai de branderknoppen naar 'High' en druk op de elektrische ontstekingsknop. Als de vlam niet direct ontsteekt, wacht dan even en probeer opnieuw.

Wat moet ik doen als de barbecue niet goed warm wordt?

Controleer of de gasfles vol is en de toevoerkraan open staat. Reinig de branders en venturibuizen. Zorg dat de vlambewaking niet geblokkeerd is.

Kan ik de barbecue binnen gebruiken?

Nee, deze barbecue is uitsluitend geschikt voor buitengebruik. Gebruik in een gesloten ruimte kan leiden tot koolmonoxidevergiftiging.

Hoe lang duurt het voordat de barbecue op temperatuur is?

Na het aansteken duurt het ongeveer 10-15 minuten om de gewenste temperatuur te bereiken. Houd het deksel gesloten voor een snellere opwarming.

Waar kan ik reserveonderdelen kopen?

Reserveonderdelen zijn verkrijgbaar via erkende Napoleon-dealers of de officiële website. Gebruik altijd originele onderdelen voor optimale prestaties.

Hoe onderhoud ik de roestvrij stalen behuizing?

Reinig regelmatig met een mild schoonmaakmiddel en een zachte doek. Gebruik roestvrij staal reiniger voor vlekken. Vermijd schurende middelen.

Wat is de garantie op deze barbecue?

Napoleon biedt 15 jaar garantie tegen doorroesten van de roestvrij stalen behuizing. Andere onderdelen hebben een beperktere garantie.

Kan ik de barbecue inbouwen?

Ja, de LEX605RSBI is geschikt voor inbouw. Zorg voor voldoende ventilatie en volg de inbouwinstructies in de handleiding.

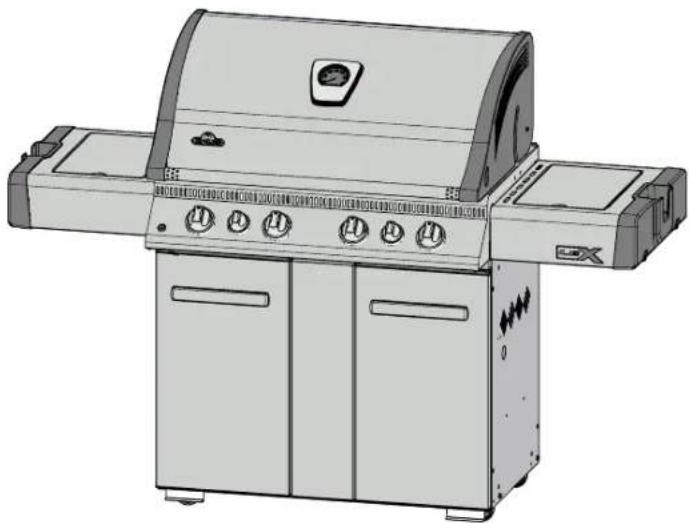

GEBRUIKSAANWIJZING LEX605RSBI Napoleon

Deze gasbarbecue mag alleen buiten op een goed verluchte plek worden gebruikt. Gebruik hem nooit in een gebouw, garage of een andere gesloten ruimte.

GOURMET GRILLS

• Sluit de gastoevoer naar het apparaat af.
• Doof open vlammen.
• Open het deksel.
• Blijf uit de buurt van het apparaat indien u gas blijft ruiken en neem onmiddellijk contact op met het gasbedrijf of de brandweer.

WAARSCHUWING

Steek dit apparaat niet aan voordat u de instructies van het hoofdstuk AANSTEKEN in deze handleiding hebt gelezen.

Sla geen benzine of andere ontvlambare vloeistoffen of dampen op of gebruik deze niet in de buurt van dit of enig ander apparaat. Een niet-gebruikte, losgekoppelde gasfles mag niet in de buurt van dit of enig ander apparaat worden opgeslagen. Indien deze aanwijzingen niet precies worden opgevolgd, kan dat brand- of explosiegevaar meebrengen en materiële schade, persoonlijk letsel of de dood veroorzaken.

Bewaar Deze Handleiding Voor Referentie

HARTELIJK DANK VOOR HET KIEZEN VAN NAPOLEON

NAPOLEON-producten zijn gemaakt van onderdelen en materialen van superieure kwaliteit en zijn gemonteerd door bekwame vakmensen die trots zijn op hun werk. De brander en de ventielen zijn getest op lekkage en de kwaliteit van de werking van het geheel is uitgetest in een teststation. Deze grill is grondig geïnspecteerd door een erkende technicus voordat het werd ingepakt en verscheept om u, de klant, ervan te verzekeren dat u het kwaliteitsproduct ontvangt zoals u die verwacht van NAPOLEON.

Bij Napoleon stellen wij ons in dienst van u, "onze gewaardeerde klant". Het is ons doel om u te voorzien van de noodzakelijke hulpmiddelen voor een onvergetelijke grill-ervaring. Deze handleiding helpt u om ervoor te zorgen dat uw nieuwe grill op de juiste manier wordt gemonteerd, geïnstalleerd, onderhouden en verzorgd. Het is belangrijk om deze hele handleiding te lezen en te begrijpen voordat u aan de slag gaat met uw nieuwe grill om er zeker van te zijn dat u alle veiligheidsmaatregelen en functies begrijpt die uw grill te bieden heeft. Door het zorgvuldig volgen van de instructies in deze handleiding zult u nog jaren zorgeloos kunnen genieten van het grillen. Als wij om welke reden dan ook niet voldoen aan uw verwachtingen, belt u dan gerust naar onze klantenservice op 1-866-820-8686 tussen 9 AM en 5 PM (Eastern Standard time) of bezoek onze website.

BESCHRÄNKTE PRESIDENT-GARANTIE AUF LEBENSZEIT VON NAPOLEON

Voorwaarden en beperkingen

"NAPOLEON garandeert haar producten tegen fabrieksfouten alleen tegenover de oorspronkelijke koper, mits zij werden aangeschaft via een erkende NAPOLEON-handelaar.

De aanschaf moet voldoen aan de volgende voorwaarden en beperkingen: "Deze fabrieksgarantie is niet overdraagbaar en mag op geen enkele manier door onze vertegenwoordigers worden verlengd. De gasbarbecue moet door een gemachtigde, erkende onderhoudstechnicus of aannemer worden geinstalleerd. De installatie moet worden uitgevoerd in overeenstemming met de met het product meegeleverde Installatie-instructies en met alle lokale en nationale bouw- en brandreglementen.

Deze beperkte garantie dekt geen schade ten gevolge van verkeerd gebruik, gebrekkig onderhoud, vetbrand, een vijandige omgeving, een ongeval, wijzigingen, misbruik of verwaarlozing, en het installeren van onderdelen van andere fabrikanten maakt deze garantie ongeldig.

Deze beperkte garantie dekt bovendien geen krassen, deuken, verf, roest of verkleuring door hitte, schurende en chemische schoonmaakmiddelen, en dekt ook niet het afbladderen van geëmailleerde onderdelen of tijdens de installatie van de gasbarbecue gebruikte onderdelen.

Worden de onderdelen zoveel slechter dat ze tijdens de duur van de beperkte garantie niet meer werken, dan zal een vervangend onderdeel worden geleverd.

Alleen tijdens het eerste jaar omvat deze garantie de vervanging van gegarandeerde defecte onderdelen met materiaal- of constructiefouten mits het product werd bediend in overeenstemming met de bedieningsinstructies en onder normale omstandigheden. Na het eerste jaar kan NAPOLEON met betrekking tot deze beperkte levenslange garantie van de president beslissen alle verplichtingen af te wijzen aangaande deze garantie door aan de oorspronkelijke door deze garantie gedekte koper de groothandelsprijs van de door de garantie gedekte maar defecte onderdelen terug te betalen.

NAPOLEON Is niet verantwoordelijk voor de installatie-, loon- of alle andere (on)kosten betreffende het opnieuw installeren van een door de garantie gedekt onderdeel en deze onkosten worden niet door deze garantie gedekt.

In afwijking van de bepalingen van deze beperkte levenslange garantie van de president, wordt de verantwoordelijkheid van NAPOLEON volgens deze garantie gedefinieerd als hierboven en wordt zij in geen geval uitgebreid tot enige incidentele, gevolg- of indirecte schade. Deze garantie bakent de verplichtingen en de aansprakelijkheid van NAPOLEON af met betrekking tot NAPOLEON-gasbarbecues en enige andere expliciete of impliciete garantie aangaande dit product, zijn onderdelen of accessoires is uitgesloten.

NAPOLEON aanvaardt geen andere aansprakelijkheid met betrekking tot de verkoop van dit product en geeft ook geen derde de toestemming om dergelijke aansprakelijkheid voor haar te aanvaarden. NAPOLEON is niet verantwoordelijk voor: overgloelen, uitwaaien ten gevolge van weersomstandigheden zoals sterke wind, of onvoldoende verluchting. Beschadiging van de gasbarbecue ten gevolge van het weer, hagel, ruwe behandeling, of schadelijke chemicaliën of reinigingsmiddelen kan niet ten laste van NAPOLEON worden gelegd. Bij het indienen van een claim bij NAPOLEON zijn de verkoopovereenkomst of een kopie ervan en het serie- en modelnummer vereist. NAPOLEON behoudt het recht het betreffende product of onderdeel door haar vertegenwoordiger te laten controleren voordat een claim wordt gehonoreerd.

NAPOLEON is niet verantwoordelijk voor transportkosten, loonkosten of uitvoerbelastingen.

WAARSCHUWING! Indien deze aanwijzingen niet precies worden opgevolgd, kan dat brand- of explosiegevaar meebrengen en materiële schade, persoonlijk letsel of de dood veroorzaken.

Veiligheidspraktijken

• Deze gasgrill dient exact volgens de instructies in de gebruiksaanwijzing in elkaar te worden gezet. Indien de grill in de winkel in elkaar is gezet, dient u de montagevoorschriften door te nemen om vast te stellen dat de grill correct in elkaar is gezet, en u dient de verplichte lektests uit te voeren voordat u de grill gebruikt.
• Lees voor gebruik van de grill de hele instructiehandleiding.
• Deze gasgrill dient onder geen enkele voorwaarde te worden gemodificeerd.
• Volg tijdens gebruik van de grill de aansteekinstructies.
• Gastoevoer moet zijn dichtgedraaid bij de propaanfles de grill niet gebruikt wordt.
• Houd kinderen en huisdieren op afstand van de hete grill. LAAT kinderen NIET in de behuizing van de grill klimmen.
• Laat de grill tijdens gebruik niet onbeheerd achter.
• Verplaats de grill niet als die heet of in gebruik is.
• Deze gasgrill moet niet worden geïnstalleerd in of op recreatieve voertuigen en/of boten.
• Deze gasgrill moet uitsluitend worden opgeborgen in een goedgeventileerde omgeving en moet niet in een gebouw, garage of welke afgesloten omgeving dan ook worden gebruikt.
• Houd voldoende afstand tot brandbare materialen (410mm aan de achterkant van de grill 180mm aan beide zijkanten). In de buurt van vinyl of grote raampartijen wordt een extra afstand (610mm) aanbevolen.
• Houd de ventilatieopeningen van de flesruimte te allen tijde vrij en schoon.
• Plaats de grill niet onder een onbeschermde brandbare constructie.
• Niet plaatsen op winderige locaties. Sterke wind beïnvloedt de kookprestaties van de gasgrill negatief.
• Als de gasgrill binnenshuis wordt opgeborgen, dient de propaanfles van de grill te worden ontkoppeld en buitenshuis worden opgeborgen in een goed geventileerde omgeving. Afgekoppelde flessen mogen niet worden opgeborgen in een gebouw, garage of andere afgesloten omgeving.
• Inspecteer de gasslang voor ieder gebruik. Als er sprake is van excessieve beschadiging of slijtage, dient het te worden vervangen voordat de grill gebruikt wordt, voor een vervangende slang volgens opgave van de fabrikant.
• Bewaar nooit een extra LP gasfles onder of in de buurt van deze grill.
  • Vul de cylinder nooit meer dan 80%.
• Controleer voor eerste gebruik alle koppelingen op lekkage, zelfs als de grill volledig gemonteerd was aangeschaft, jaarlijks of iedere keer wanneer een gascomponent is vervangen.
• Gebruik nooit ontstekingsvloeistof in een gasgrill.
• Gebruik uitsluitend houtbriketten met een Napoleon houtskoolrek dat ontworpen is voor deze unit.
• Brandregelaars moeten uit staan wanneer de voorraadfles wordt opengedraaid.
• Brand geen brander met gesloten kap.
• Bedien geen achterbrander tijdens een brandende hoofdbrander.
• Houd de kap gesloten tijdens het voorverwarmen.
• Voer de slang niet onder de afdruipbak langs – de juiste afstand tot de onderkant van de unit moet in acht worden genomen.
• Reinig de vetbak en schroeiplaten regelmatig om het aanzetten van vet, dat tot vetbranden kan leiden, te voorkomen.
• Verwijder de warmhoudplaat voor het aansteken van de achterste brander. De extreme hitte zal het warmhoudrek beschadigen.
• Zorg ervoor dat de schroeiplaten worden geplaatst volgens de installatie-instructies.
• Gebruik de zijplanken niet om een aansteker, lucifers of ander brandbaar materiaal op te plaatsen.
• Houd de gasaansluiting op afstand van hete oppervlakken.
• Houd elektriciteitskabels op afstand van water of hete oppervlakken.
• Controleer de venturibuis van de infrarode brander regelmatig op spinnenwebben en andere obstructies. Reinig de buizen volledig als u dergelijke obstructies aantreft.
• De gasgrill voor de buitenkeuken en het afzonderlijke afsluitventiel dienen te worden ontkoppeld van het gastoevoersysteem gedurende druktests van dat systeem bij testdruk hoger dan 0.5psi (3.5kPa).
• De gasgrill voor de buitenkeuken moet geïsoleerd worden van het gastoevoersysteem door het afzonderlijke handmatige afsluitventiel te sluiten gedurende druktesten van het gastoevoersysteem bij testdruk hoger dan 1/2 psi (3.5.kPa).

Gasfles

Gebruik uitsluitend goedgekeurde gasflessen. Een gasfles voor op butaan werkende apparaten moet minimaal 13 kg wegen; voor op propaan werkende barbecues bedraagt het minimumgewicht 6 kg. Zorg ervoor dat de fles voldoende gas bevat voor een goede werking van het apparaat. Neem in geval van twijfel contact op met het lokale gasbedrijf.

• Draai altijd voorzichtig aan de gastoevoerkraan.
• Sluit nooit een niet-goedgekeurde gasfles aan op het apparaat.
• Alle flessen van minimaal 7 kg moeten op een vlakke ondergrond buiten de omkasting (onder het rechterzijrek) worden geplaatst. Flessen van minder dan 7 kg (maximum grootte 465mm hoog door brede 306mm) mogen binnen de omkasting, in het gat van het onderste rek, worden geplaatst. Alleen op het apparaat aangesloten flessen mogen in de omkasting of naast de barbecue worden bewaard. Reserveflessen mogen niet in de buurt van een werkend apparaat worden opgeslagen. Gasflessen mogen niet worden blootgesteld aan overmatige hitte of direct zonlicht.

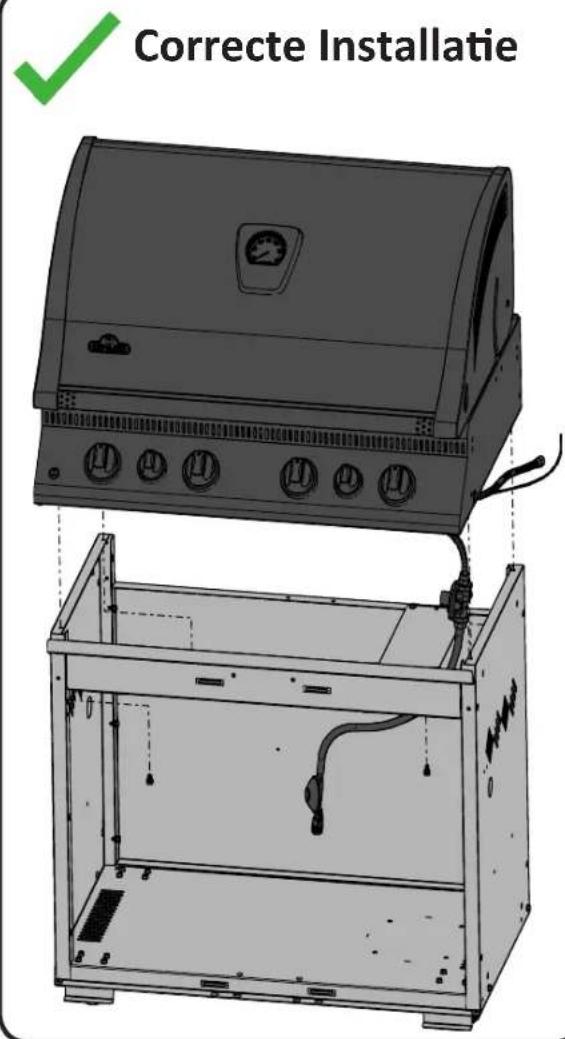

WAARSCHUWING! Zorg ervoor dat de gasslang zo loopt dat er voldoende afstand blijft tegenover de onderkant van het apparaat. Slangen die in contact komen met hete oppervlakken kunnen smelten of lekken, en zo een brand veroorzaken.

Aansluiting Van De Gasfles: Zorg ervoor dat er geen kinken zijn in de slang van de gasregelaar. Verwijder de dop of plug van de gastoevoerkraan. Bevestig de regelaar aan de gastoevoerkraan. Test alle verbindingen op lekkage voordat u de barbecue gebruikt. De lektest moet op de volgende momenten worden uitgevoerd: jaarlijks, telkens als een gasfles wordt aangesloten of wanneer een gasonderdeel werd vervangen.

Voorbeeld Gasfles

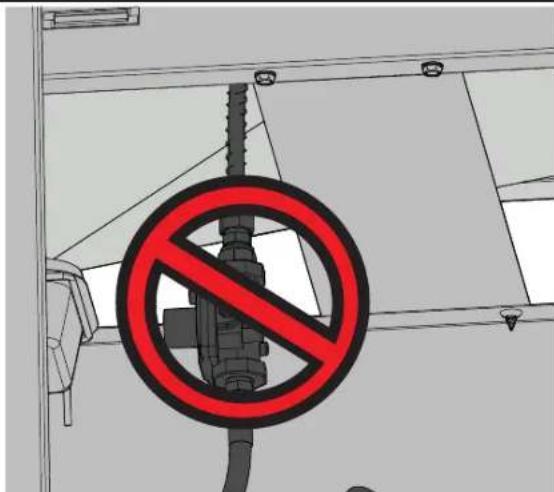

• Geleid de slang niet langs de onderkant van de afdruipbak.
• Geleid de slang niet tussen de ruimte van de onderste plank en het achterpaneel.
• Geleid de slang over de bovenkant van het achterpaneel.
• Zorg ervoor dat alle slangverbindingen goed vastzitten met behulp van twee slangklemmetjes. Gebruik geen teflon tape of lijm op de slangkoppelingen.
• Zorg ervoor dat de slang geen contact maakt met hete oppervlakken waardoor het zou kunnen smelten of lekken waardoor brand kan ontstaan.
• Gebruik het afgesloten gedeelte niet om overtollige slang in op te bergen, aangezien er een grotere kans bestaat op contact met een heet oppervlak, waardoor het kan smelten en lekken en brand kan veroorzaken.
• Controleer alle koppelingen op lekkage met behulp van water en zeep, zoals vermeld staat in de instructies in deze handleiding.

Gasslang

• Indien de slang en de regelaar niet door de fabrikant worden meegeleverd, dan mogen alleen goedgekeurde slangen en regelaars worden gebruikt.
• Sluit het apparaat niet aan op een permanente gasinstallatie.
• Zorg ervoor dat de slang niet in contact komt met vet, ander heet braadvet of hete oppervlakken van de barbecue.
• Controleer de slang regelmatig. Indien hij gescheurd, gesmolten of versleten is, moet hij worden vervangen voordat het apparaat opnieuw wordt gebruikt.
• De voor de slang aanbevolen lengte bedraagt 0,5 m. Hij mag niet langer dan 1,5 m zijn.
• Zorg ervoor dat er bij de installatie geen verdraaiing of kinken zijn in de slang.
• Vervang de slang vóór de vervaldatum die erop vermeld staat.

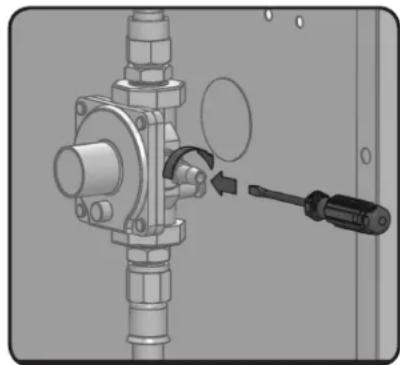

Regelaar

In de volgende tabel vindt u invoerwaarden voor het apparaat.

Brander Openingsgroote (Bruto)Warmte-Invoer Gasverbruik (Totaal)

I (Totaal) I

Hoofbrander 58 (1.07mm) 19.2 kW 1396 g/hr

Achterzijde 58 (1.07mm) 5.3 kW 385 g/hr

Zijbrander 66 (0.84mm) 2.8 kW 204 g/hr

Gecertificeerde gassen / drukwaarden – Controleer of de kenplaat overeenkomt met de volgende lijst.

Gassoort	^13B/P(30)	^13+(28-30/37)	^13B/P(50)
Openingsgrootten (zie hierboven)	I	I	I
Gassen / drukwaarden	Butaan 30mbarPropaan 30mbar	Butaan 28-30mbarPropaan 37mbar	Butaan 50mbarPropaan 50mbar
Landen	DK, FI, NL, NO, SE	BE, ES, FR, GB, IE, IT, PT	DE, AT

Knoei niet met de regelaar of breng er wijzigingen op aan. Gebruik uitsluitend regelaars die de druk leveren die in bovenstaande tabel staan. Een regulator van 28-30mbar moet worden gebruikt voor butaan of een regulator van 37mbar voor propaan. Voor de barbecue installaties die opereren op 50mbar, is the barbecue geleverd met een interne regulator. Deze interne regulator heeft een afvoerdruk van 30mbar en mag niet gewijzigd of aangepast worden. Voor vervanging, gebruik alleen de regulator die is gespecificeerd door de fabrikant: Maxitrol model nummer RV47LSMF.

Dit apparaat heeft een interne regelgever die de gasdruk stabiliseert en de prestaties van de grill verbetert. Deze regelgever kan niet worden aangepast. Er is een drukkraan aan de zijkant van de regelgever. Het kan worden gebruikt door een gekwalificeerd dienstpersoon bij onderhoud van de grill om te bepalen of de regelgever juist werkt. De schroef binnen de drukkraan moet altijd strak worden aangedraaid bij het uitvoeren van een druktest voor de regelgever (alleen door gekwalificeerd dienstpersoneel).

Instructies I.V.M. Lektest

WAARSCHUWING! Test het apparaat op lekkage vóór het eerste gebruik, jaarlijks en na vervanging of onderhoud van gasonderdelen.

WAARSCHUWING! Niet Op Lekkage Met Behulp Van Een Vuurtje. Rook niet tijdens deze test en verwijder alle ontstekingsbronnen.

LEKTEST: Test het apparaat op lekkage vóór het eerste gebruik, jaarlijks en na vervanging of onderhoud van gasonderdelen. Rook niet tijdens deze test en verwijder alle ontstekingsbronnen. Zie het schema in verband met lektests voor de te controleren gedeelten.

1. Schakel alle branderknoppen uit. Draai de gastoevoerkraan open.
2. Breng met een borsteltje op alle verbindingen en aansluitingen van de regelaar, slang, verdeelstukken en kranen een oplossing van vloeibare zeep en water aan.
3. Luchtbellen wijzen op een gaslek. Draai het losse onderdeel vast of vervang het door een door de handelaar aanbevolen stuk.
4. Als het lek niet kan worden gedicht, sluit dan de gastoevoer af, koppel deze af en laat de barbecue controleren door het gasbedrijf of de handelaar. Gebruik het apparaat slechts nadat het lek werd gedicht.
5. Sluit de gastoevoer af.

Instructies I.V.M. Aansteken

WAARSCHUWING! Open het deksel

Van Positie

WAARSCHUWING! Zorg ervoor dat de branderknoppen uit staan en draai dan de gastoevoerkraan open.

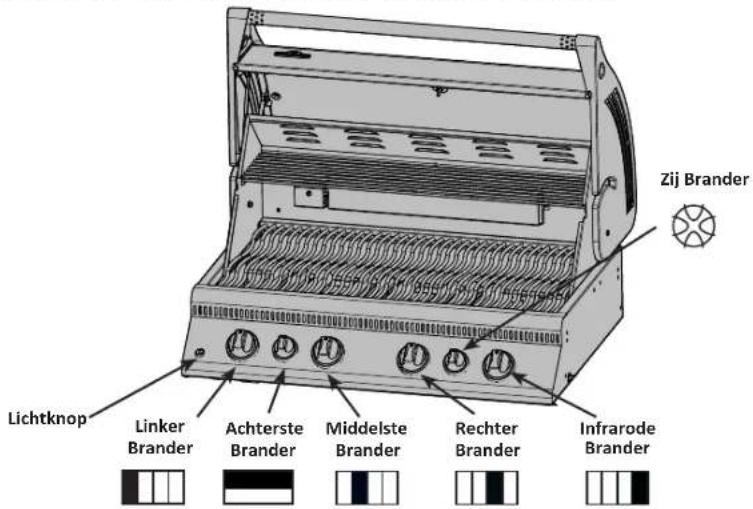

Ontsteking Hoofdbrander Aansteken Achterbrander(Rotisseriebrander)		Aansteken Zijbrander(Optioneel)
1. Open het deksel 1. Open het deksel 1. Open deksel van de Zijbrander
2. Druk op de knop van de hoofdbrander en draai die langzaam naar de stand "hi". Deze actie zal de waakvlam ontsteken die op zijn beurt de geselecteerde hoofdbrander ontsteekt. Als de waakvlam brandt, ga dan verder met het naar eneden drukken van de regelknop totdat de brander brandt en laat dan los.	2. Verwijder het warmhoudrooster. 2. Druk de regelknop van de zijbrander in en draai die langzaamNaar de stand "hi". DezeActie zal de zijbrander ontsteken.
3. Als de brander niet tot ontsteking komt, draai dan de regelknop onmiddellijk naar de stand "off" en herhaal stap 2 diverse keren.	3. Druk op de knop van de rotisseriebrander en draai die langzaam naar de stand "hi". Deze actie zal de waakvlam ontsteken die op zijn beurt de hoofdbrander ontsteekt. Als de waakvlam brandt, ga dan verder met het naar beneden drukken van de regelknop totdat de brander brandt en laat dan los.	3. Als de brander niet tot ontsteking komt, draai dan de regelknop onmiddellijk naar de stand "off" en herhaal stap 2 diverse keren.
4. Als de waakvlam en brander niet binnen 5 seconden tot ontsteking komen, draai dan de regelknop in de stand "off" en wacht 5 minuten totdat het vrijgekomen gas vervlogen is. Herhaal de stappen 2 en 3 of steek aan met een lucifer.	4. Als de brander niet tot ontsteking komt, draai dan de regelknop onmiddellijk naar de stand "off" en herhaal stap 2 diverse keren.	4. Als de brander niet binnen 5 seconden tot ontsteking komt, draai dan de regelknop in de stand "off" en wacht 5 minuten totdat het vrijgekomen gas vervlogen is. Herhaal de stappen 2 en 3 of steek aan met een lucifer.
5. Wanneer aangestoken met een lucifer, klem de lucifer in de meegeleverde luciferhouder. Houd de aangestoken lucifer naar beneden door de grill en schroei plaat waarbij de bijbehorende branderklep op "hi" wordt gezet.	5. Draai de branderknop dicht indien geen onmiddellijke ontsteking. Wacht vijf minuten. Herhaal de stappen 3 en 4 of steek aan met een lucifer.

WAARSCHUWING! Gebruik de achterste brander niet wanneer een van de hoofdbranders werkt.

Kookinstructies

Wanneer de gasbarbecue voor het eerst wordt aangestoken, zult u een geur ruiken. Dat is normaal en is maar heel tijdelijk. Het gaat om het "inbranden" van verf en smeermiddelen binnenin die werden gebruikt tijdens de productie. Dit gebeurt maar één keer. Laat de hoofdbranders ongeveer een half uur lang op de hoogste stand aan staan.

Gebruik Van De Hoofdbranders: Bij het schroeien van voedsel is voorverwarming aanbevolen door alle hoofdbranders ca. 10 minuten lang in de hoge stand te plaatsen met het deksel gesloten. Voedsel dat niet lang hoeft te worden gekookt (vis, groenten), mag met het deksel open worden gebarbecued. Wanneer met het deksel gesloten wordt gekookt, krijgt u hogere, evenrediger verdeelde temperaturen die de kooktijd verminderen en het vlees gelijkmatiger bakken. Voedsel met een kooktijd van meer dan 30 minuten (bv. gebraad) kan indirect worden klaargemaakt (met de brander die tegenover het voedsel ligt). Bij het bereiden van bijzonder mager vlees zoals kippenborsten of mager varkensvlees mogen de roosters vóór de voorverwarming eerst worden ingesmeerd met olie om te voorkomen dat het vlees blijft eraan kleven. Wanneer vlees met veel vet wordt klaargemaakt, kunnen vlammen opflakkeren. Snijd het vet weg of verlaag de temperatuur om opflakkering te voorkomen. Gebeurt dit toch, plaats dan het voedsel weg van de vlammen en verminder de temperatuur. Laat het deksel open. Raadpleeg het door Napoleon gepubliceerde kookboek voor nadere gedetailleerde aanwijzingen.

Gebruik Van De Infrarood Hoofdbrander: Volg de ontstekingsprocedures van de infrarood brander en laat deze 5 minuten lang op de hoogste stand staan met het deksel gesloten of totdat de keramische branders roodgloeiend zijn. Plaats het voedsel op de roosters en bereid het volgens de in de tabel voor barbecueën op infrarood vermelde kooktijden. Ga vervolgens, afhankelijk van uw persoonlijke smaak, door met koken over de infrarood branders in de hoge, middelste of lage stand, draai het voedsel regelmatig om of plaats het weg van de infrarood branders, sluit het deksel en laat vervolgens uw voedsel langzaam voortkoken op oventemperatuur.

WAARSCHUWING! Vanwege de intense hitte van de infrarood branders brandt voedsel dat onbewaakt wordt achtergelaten over branders snel aan. Zorg dat het deksel geopend is wanneer u kookt met de infrarood branders in de hoge stand. Met een open deksel zorgt de intense hitte overal voor de gepaste temperatuur voor schroeien. U kunt het voedsel ook beter zien en zo aanbranden voorkomen.

Direct Koken: Plaats het op de grill te bereiden eten direct op de hitte. Deze methode wordt over het algemeen gebruikt voor het dichtschroeien of voor eten dat geen lange bereidingstijd vereist – hamburgers, steaks, stukjes kip, groenten, enz. Het eten wordt eerst dichtgeschroeid om sappen en smaak vast te houden waarna de temperatuur wordt verlaagd om het bereiden af te maken naar uw voorkeur. Indirect Koken: Plaats het op de grill te bereiden eten bij één of meerdere werkende branders op één van de branders die uit staat. De hitte circuleert rondom het eten, waardoor het langzaam en gelijkmatig wordt bereid. Deze bereidingswijze is vergelijkbaar met het bereiden in uw oven en wordt over het algemeen toegepast op grotere stukken vlees zoals braadvlees, kip of kalkoen, maar kan ook worden toegepast op eten dat baat heeft bij hogere vlammen. Deze bereidingswijze met lagere temperaturen en langere bereidingstijden resulteert in mals eten, iedere keer dat u grillt.

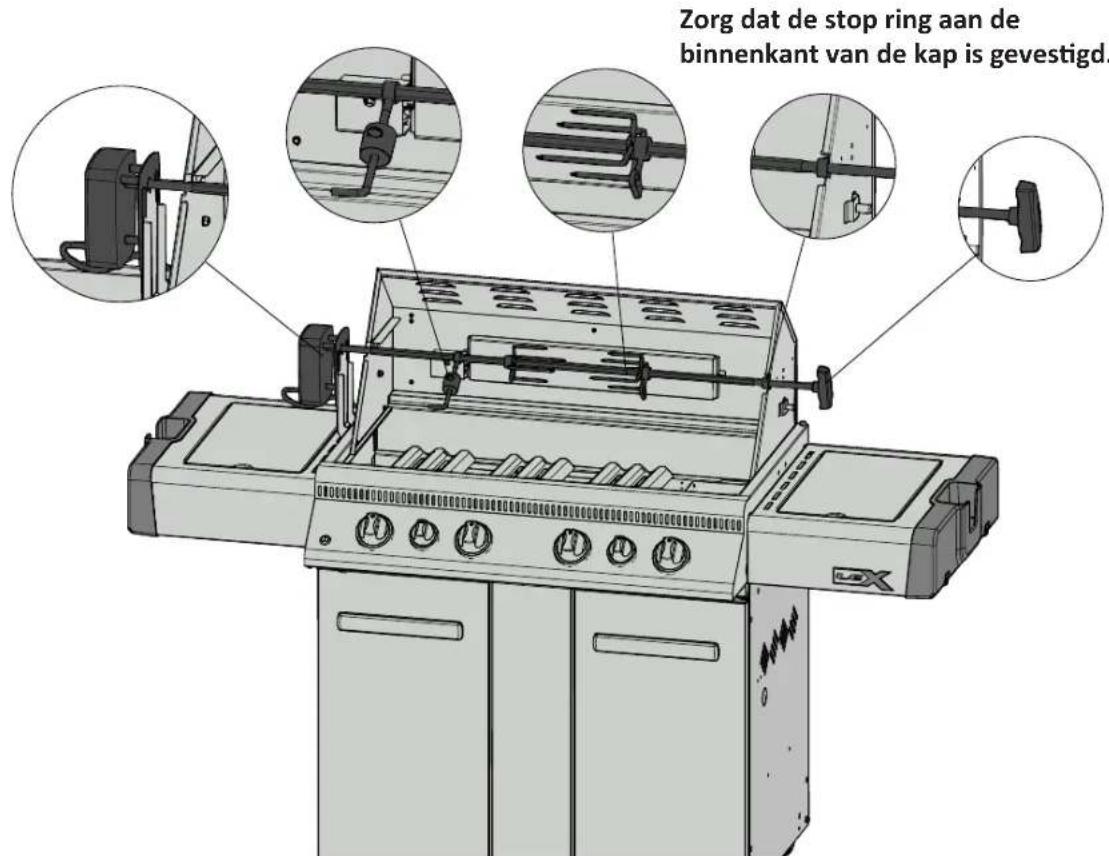

Gebruik Van De Achterste Brander: (Als uitgerust) Verwijder vóór gebruik het warmhoudrek, de extreme warmte zal schade aan de opwarming rek. De grillroosters moeten eveneens worden verwijderd als daarmee het spit wordt gehinderd. De achterste brander is bedoeld voor gebruik met het meegeleverde spit. Zie de instructies i.v.m. het monteren van het spit. Verwijder voor het gebruiken van het tegengewicht de motor van het spit uit de barbecue. Plaats het spit met het klaar te maken vlees in de houders binnenin de barbecue. Het vlees gaat vanwege het gewicht met de zwaarste zijde naar beneden hangen. Span de tegengewichtsarm en het gewicht aan zodat de arm naar boven wijst. Schuif het tegengewicht voor evenwicht naar binnen of naar buiten en zet het vast. Monteer de motor opnieuw op zijn plaats en begin te koken. Plaats onderaan een bord om het vet op te vangen. U kunt dit over het vlees gieten of gebruiken als saus zonder dat u er iets hoeft aan toe te voegen. U kunt het eventueel aanlengen. Om het vlees lekker sappig te houden, gebruikt u eerst de achterste brander in de hoge stand totdat het bruin wordt. Verminder vervolgens de temperatuur en kook het voedsel gaar. Houd het deksel gesloten voor een beter resultaat. Gebraad en gevogelte worden perfect bruin aan de buitenkant en blijven sappig en mals binnenin. Kip aan het spit van ca. 1,5 kg bijvoorbeeld is in de middelste tot hoge stand gaar in ongeveer anderhalf uur. Raadpleeg het door Napoleon gepubliceerde kookboek voor nadere gedetailleerde aanwijzingen.

WAARSCHUWING! Barbecuesaus en zout kunnen corrosief zijn en tasten de onderdelen van de barbecue snel aan als deze niet regelmatig worden schoongemaakt.

Gebruik Van De Zijbrander: (Als uitgerust) De zijbrander kan worden gebruikt zoals de branders bovenaan een fornuis, voor saus, soep etc. De gasbarbecue moet zodanig worden geplaatst dat de zijbrander uit de wind staat zodat hij optimaal werkt. De aanbevolen pandiameter bedraagt 200 tot 250 mm.

WAARSCHUWING! Grill nooit voedsel direct op het rooster van de zijbrander. Het is alleen bedoeld voor potten en pannen.

Infrarode Hitte

De meeste mensen beseffen niet dat de warmtebron die we het beste kennen (de zon), de aarde hoofdzakelijk opwarmt met infrarode energie. Infrarode energie is een vorm van elektromagnetische energie met een golflengte die een klein beetje langer is dan het rode einde van het zichtbare lichtspectrum, maar minder lang dan radiogolven. Deze energie werd in 1800 ontdekt door Sir William Herschel die aan de hand van een prisma zonlicht splitste in zijn samenstellende kleuren. Hij toonde aan dat de meeste warmte van de zonnestraal in het spectrale gedeelte valt, net na het rode einde van het spectrum, waar er geen zichtbaar licht was. Dat is infrarode energie. De meeste materialen absorberen gemakkelijk infrarode straling in een breed spectrum van golflengtes, waardoor hun temperatuur verhoogt. Hetzelfde fenomeen doet zich voor wanneer we aan zonlicht zijn blootgesteld: we voelen ons warmer. De infrarode zonnestralen verplaatsen zich door de lege ruimte (vacuüm), door de atmosfeer en doordringen onze huid. Daardoor wordt de moleculaire activiteit in de huid verhoogd, wat aanleiding geeft tot interne frictie en warmte genereert. Daardoor voelen we warmte.

Voedsel dat over infrarode warmtebronnen wordt gekookt, wordt via hetzelfde principe opgewarmd. Houtskool is de traditionele manier van koken op infrarood waarmee we allen vertrouwd zijn. De gloeiende briketten geven infrarode energie af aan het te bereiden voedsel en hebben een zeer klein uitdrogend effect. Uit het voedsel ontsnappende sappen of oliën druipen op de houtskool en verdampen tot rook, waardoor het voedsel zijn heerlijk gebarbecuede smaak krijgt. De infrarood brander van Napoleon kookt op dezelfde wijze. Elke brander telt 10.000 openingen met elk hun eigen minuscule vlam die het oppervlak van de keramiek rood doen gloeien. Deze gloed geeft hetzelfde type infrarode hitte af aan het voedsel, zonder de troep die houtskool meebrengt. Ook de verwarmde oppervlakte is consistenter en kan veel gemakkelijker worden geregeld dan een houtskoolvuur. Voor onmiddellijk schroeien kunnen de branders op hoog worden ingesteld; zij kunnen ook lager worden gedraaid voor trager koken. Iedereen weet hoe moeilijk dat is met een houtskoolvuur. Traditionele gasbranders verwarmen voedsel op een andere manier. De lucht rond de brander wordt door verbranding verwarmd en stijgt vervolgens op naar het te bereiden voedsel. Dit geeft aanleiding tot lagere barbecuetemperaturen, ideaal voor meer verfijnde gerechten zoals fruits de mer of groenten. Het komt erop neer dat de infrarood branders van Napoleon in verband met schroeien de nodige hitte produceren zodat u lekkerdere, meer sappige steaks, hamburgers of ander vlees kunt klaarmaken. Voor kooktijden en tips verwijzen wij u naar de tabel voor barbecueën op infrarood.

Tabel Voor Barbecueën Op Infrarood

Voedsel Instelling Kooktijd Nuttige Tips
Steak2,5 cm dik	Hoogste stand – 2 min. aan elke zijdeHoogste stand – 2 min. aan elke zijde, vervolgens middelste standHoogste stand – 2 min. aan elke zijde, vervolgens middelste stand	4 min. – saignant6 min. – à point8 min. – goed gebakken	Wanneer u het vlees koopt om te barbecueën, bestel dan gemarmerd vlees, met fijne dooradering met vet. Dankzij het vet behoudt het vlees tijdens de bereiding zijn natuurlijke malsheid en blijft het vochtig en sappig.
Hamburger1,3 cm dik	Hoogste stand – 2 min. aan elke zijdeHoogste stand – 2,5 min. aan elke zijdeHoogste stand – 3 min. aan elke zijde	4 min. – saignant5 min. – à point6 min. – goed gebakken	Hamburgers bereiden naar eenieders smaak wordt makkelijker via het kiezen van vleespasteitjes van verschillende dikte. Probeer om het vlees een exotische smaak te geven hickoryhoutspanen toe te voegen aan de buis voor roken.
Kip	Hoogste stand – 2 min. aan elke zijdemiddelste/lage tot laagste stand	20-25 min. Het gewicht tussen de dijen het been langs de zijde waar geen huid is, moet voor 34 worden doorgesneden zodat het vlees platter op de barbecue kan liggen. Zo kan het sneller en uniformer worden klaargemaakt. Probeer voor het verkrijgen van een typische smaak houtspanen van mesquitebomen toe te voegen aan de buis voor roken.
Varkenskoteletten A	point 6 min. per zijde Snijd het overtollige vet weg		voordat u ze op de barbecue legt. Opteer voor dikkere koteletten voor malser vlees.
Varkensribbetjes Hoogste stand gedurende 5 minuten		20 min. per zijde draai vaak	Kies magere ribbetjes waar veel vlees aan hangt. Barbecue totdat het vlees gemakkelijk van de rib kan worden getrokken.
Lamskoteletten Hoogste stand gedurende 5 minuten gemiddeld tot einde		15 min. per zijde Snijd	het overtollige vet weg voordat u ze op de barbecue legt. Opteer voor extra dikke koteletten voor malser vlees.
Hot Dogs Middelste – laagste stand 4-6 min. Kies dikkere hotdogs. Maak een			lange snee in het vel voordat u ze op de barbecue legt.

Onderhouds Instructies

Wij adviseren dat deze gas grill jaarlijks grondig geïnspecteerd en onderhouden wordt door een gekwalificeerd vakman.

Houd te allen tijde het gebied rond de gas grill vrij van brandbare materialen, benzine en andere brandbare dampen en vloeistoffen. Belemmer de stroom van ventilatie en verbrandingslucht niet. Houd de ventilatieopeningen van de cilinderbehuizing (gelegen aan de karzijden en aan de voorkant en achterkant van de onderplank) open en vrij van puin.

WAARSCHUWING! Monteren werkhandschoenen en een veiligheidsbril te dragen wanneer het schoonmaken.

WAARSCHUWING! Sluit de gastoevoer af aan de bron en schakel het apparaat uit voor iedere onderhoudsbeurt. Onderhoud mag alleen worden uitgevoerd wanneer de barbecue is afgekoeld, om mogelijke brandwonden te voorkomen. Barbecuesaus en zout kunnen corrosief zijn en tasten de onderdelen van de barbecue snel aan als deze niet regelmatig worden schoongemaakt.

Nota: roestvrijstaal heeft de neiging om te roesten in de aanwezigheid van chloriden en sulfiden, in het bijzonder in kustgebieden en andere ruwe gebieden zoals de warme, hoogvochtige atmosfeer rond zwembaden en bubbelbaden. Deze vlekken lijken op roest, maar kunnen makkelijk worden verwijderd en voorkomen. Om zeker te zijn van roestbestrijding, dient u alle roestvrijstalen oppervlakken elke 3-4 weken of zo vaak als nodig is met zoet water en roestvrijstaalreiniger te wassen.

WAARSCHUWING! Monteren werkhandschoenen en een veiligheidsbril te dragen wanneer het schoonmaken.

WAARSCHUWING! Sluit de gastoevoer af aan de bron en schakel het apparaat uit voor iedere onderhoudsbeurt. Onderhoud mag alleen worden uitgevoerd wanneer de barbecue is afgekoeld, om mogelijke brandwonden te voorkomen. Een lektest moet jaarlijks en telkens als een gasonderdeel werd vervangen, worden uitgevoerd.

Roosters En Warmhoudrek: De roosters en het warmhoudrek maakt u bij voorkeur schoon tijdens het voorverwarmen met behulp van een zachte koperen borstel. Voor hardnekkige vlekken mag u ook staalwol gebruiken. Roestvrijstalen roosters verkleuren permanent bij normaal gebruik vanwege de hoge temperatuur van het kookoppervlak.

Bedieningspaneel: De tekst van het bedieningspaneel is te vinden op het roestvrije staal. Met de juiste zorg zal het staal donker en leesbaar blijven. Om het paneel schoon te maken, gebruik uitsluitend warm zeepwater of de roestvrije staal reiniger verkrijgbaar bij de Napoleon dealer. Gebruik geen schuurmiddelen op roestvrije oppervlaktes, vooral niet op het tekst gedeelte van het bedieningspaneel, omdat de tekst na verloop van tijd er door zal vervagen.

Reinigen Van De Binnenkant Van De Gasbarbecue: Verwijder de grillroosters. Verwijder met een zachte koperen borstel de losse resten van de gegoten binnenzijden en van de binnenkant van het deksel. Schuur de kookplaten af met een stopverfmes of een schraapmesje en verwijder de as met een metalen borstel. Verwijder de kookplaten en veeg de etensresten van de branders met een koperen borstel. Veeg alle zich in de barbecue bevindende resten in de afneembare lekbak. Plaats de kookplaten opnieuw op de juiste plaats (lees de montage-instructies voor de juiste oriëntatie).

Lekbak: Schuif de lekbak uit om het schoonmaken te vergemakkelijken. De bak moet vaak worden gereinigd (om de 4 à 5 beurten) om vetophoping te voorkomen. Vet en ander overtollig braadvet komen in de lekbak onderaan de gasbarbecue terecht en worden eronder in het disposable vetkommetje opgevangen. Opgehoopt vet kan vuur vatten. Bekleed of vul de lekbak niet met aluminiumfolie of zand, omdat daarmee het vet niet ongehinderd kan weglekken. De bak moet worden schoongeschraapt met een stopverfmes of een schraapmesje en alle resten moeten in het disposable vetkommetje worden geveegd. Dit kommetje dient om de 2 à 4 weken te worden vervangen, afhankelijk van de gebruiksfrequentie. Neem voor benodigdheden contact op met uw handelaar van Napoleon-gasbarbecues.

Reinigen Van De Buitenkant Van De Gasbarbecue: Reinig geverfde, geëmailleerde of roestvrijstalen onderdelen niet met schurende schoonmaakmiddelen. Geëmailleerde onderdelen dienen extra voorzichtig te worden gehanteerd. De aangebakken geëmailleerde afwerking lijkt op glas en schilfert wanneer men erop slaat. Om het email te retoucheren kunt u contact opnemen met uw handelaar van Napoleon-gasbarbecues. De buitenkant van de barbecue moet met lauw zeepwater worden schoongemaakt wanneer hij nog warm aanvoelt. Reinig de roestvrijstalen oppervlakken met een schoonmaakmiddel voor roestvrij staal of met een niet-schurend product. Veeg altijd schoon met de draad mee. Staalwol maakt krassen in de afwerking en mag niet worden gebruikt. Roestvrijstalen onderdelen verkleuren (ze worden goudkleurig of bruin) wanneer ze worden opgewarmd. Dat is normaal en beïnvloedt de werking van de barbecue niet.

WAARSCHUWING! Slang: Controleer op afgeschaafde, gesmolten, doorgesneden en gebarsten plekken. Gebruik de gasbarbecue niet indien de slang er zo uitziet. Laat het onderdeel vervangen door uw Napoleon-handelaar in gasbarbecues of door een erkend gasinstallateur.

Buis Brander: De brander is vervaardigd uit dik roestvrij staal (type 304), maar vanwege de overmatige hitte en de corrosieve omgeving zal zich blauwverkleuring voordoen. Verwijder de blauwverkleuring met een koperen borstel.

LET OP! Beware Van Spinnen

Ontstop verstopte openingen met een open paperclip. Maak de branderopeningen niet groter. Spinnen en insecten worden aangetrokken door de geur van propaan- en aardgas. De brander is op de ventilatieklep voorzien van een insectenscherm. Zo is de kans kleiner dat insecten in de brander nesten gaan bouwen, hoewel het probleem niet volledig kan worden geëlimineerd. Nesten of spinnenwebben doen de brander met een zachtgele of oranje vlam branden of veroorzaken brand (terugslag) ter hoogte van de ventilatieklep onder het bedieningspaneel. Indien u de brander binnenin wenst schoon te maken, moet hij eerst uit de barbecue worden gehaald. Verwijder de zich in het midden van de brander bevindende schroef. Til de achterkant van de brander omhoog om hem te verwijderen. Maak de binnenkant van de brander schoon met een soepele voor venturibuizen bestemde borstel. Schud los afval uit de brander, door de gasinlaat. Zorg ervoor dat het insectenscherm schoon is, strak vastzit, lintvrij is en geen sporen vertoont van ander afval. Controleer ook of de ventielopeningen schoon zijn. Maak de openingen niet groter. Plaats de brander terug op zijn plaats. Controleer of de klep in de brander gaat wanneer u deze installeert.

WAARSCHUWING! Het is erg belangrijk dat bij het herinstalleren van de brander na het reinigen, de/het klep/uiteinde de brander in gaat voordat u uw gasgrill aansteekt. Als de klep niet in de brander zit, kan brand- of explosiegevaar ontstaan.

Infrarood Branders : Vanwege de hoge intensiteit van de infrarood brander, wordt het grootste gedeelte van het braadvet en de etensresten die op de branders vallen, onmiddellijk verbrand. Er kunnen echter wat afval en restjes overblijven. Draai de barbecue gedurende 5 à 10 minuten in de hoogste stand met om deze resten na het koken te verwijderen.

Bescherming Van Infrarood Branders: De infrarood branders van uw barbecue zijn special ontworpen om lang mee te gaan. U dient echter een aantal maatregelen te nemen om barsten in het keramische oppervlak te voorkomen want deze kunnen ervoor zorgen dat de branders slecht functioneren.

Hierna volgt een overzicht van veelvoorkomende oorzaken van barsten en de te nemen maatregelen om deze te voorkomen. Schade ten gevolge van het niet in acht nemen van deze maatregelen wordt niet gedekt door de garantie.

1. Botsing met harde voorwerpen – Zorg ervoor dat harde voorwerpen nooit in botsing komen met de keramiek. Wees voorzichtig bij het plaatsen van kookroosters en accessoires in de barbecue of bij het verwijderen ervan. Indien deze voorwerpen op de keramiek vallen, zal deze waarschijnlijk barsten.

2. Water of andere vloeistoffen – Grote hoeveelheden koude vloeistoffen die in contact komen met een warm oppervlak, kunnen dit breken. Gooi geen water in de barbecue om een vlam te doven. Als de keramiek of het binnenste van een brander nat wordt wanneer hij niet wordt gebruikt, kan bij later gebruik stoom worden gecreëerd waardoor zo'n druk kan worden geproduceerd dat de keramiek gaat barsten. Bovendien gaat de keramiek uitzetten wanneer hij vaak wordt natgemaakt. Bij expansie wordt op de keramiek overmatige druk uitgeoefend waardoor hij kan barsten en afbrokkelen.

i) Gooi nooit water in de barbecue om opflakkeringen onder controle te krijgen.

ii) Gebruik de infrarood branders niet in open lucht wanneer het regent.

iii) Indien er in de barbecue water staat (vanwege blootstelling aan regen, sproeiers etc.), controleer de keramiek dan op mogelijk doorweken met water. Als de keramiek nat lijkt, neem de brander dan van de barbecue. Draai hem ondersteboven om het overtollige water te laten weglopen. Breng hem naar binnen om hem volledig te laten drogen.

1. Slechte afvoer van hete lucht uit de barbecue – Voor een goede werking van de branders moet hete lucht uit de barbecue kunnen ontsnappen. Als de hete lucht niet kan ontsnappen, kunnen de branders te weinig zuurstof krijgen, waardoor backflash wordt veroorzaakt. Gebeurt dit herhaaldelijk, dan kan de keramiek eventueel barsten. Dek niet meer dan 75% van het kookoppervlak af met vast metaal (bijv. een rooster of grote pan).

Het Scherm van de vervanging N565-0002

Probleemoplossing

Problem Mogelijke odrzaken Oplossing
Lage temperatuur / kleine vlam wanneer klep in hoge stand staat.	Propaan - Verkeerde manier van aansteken.Aardgas – te kleine toevoerleiding.Beide gassoorten – onjuiste oorverwarming.	Volg zorgvuldig de instructies voor aansteken op. Alle afsluiters van de gasbarbecue moeten dicht zijn wanneer de gaskraan wordt opengedraaid. Draai de gasfles langzaam open met het oog op gelijke druk. Zie de instructies i.v.m. aansteken.De grootte van de leiding moet overeenkomen met de installiecode.De barbecue dient voorverwarmd te worden met hoofdbranders in de hoge stand gedurende 10 à 15 minuten.
Overmatig opflakkerende vlammen/warmte onevenredig verdeeld.	Verkeerdge installeerde kookplaten.Onjuiste voorverwarming.Te grote ophoping van vet en as op de kookplaten en in de lekbak.	Zorg ervoor dat de kookplaten geïnstalleerd zijn met de gaten naar voren gericht en de gleuven onderaan. Zie de montage-instructies.De barbecue dient voorverwarmd te worden met beide hoofdbranders in de hoge stand gedurende 10 à 15 minuten.Maak de kookplaten en de lekbak regelmatig schoon. Bekleed de bak niet met aluminiumfolie. Zie de reinigingsinstructies.
Uit de branders komt een gele vlam en u neemt ook een gasgeur waar.	Mogelijke aanwezigheid van een spinnenweb of ander afval.	Verwijder de brander en maak hem grondig schoon. Zie de algemene onderhoudsinstructies.
Zoemende regelaar. Normaal op warme dagen. Dit is geen mankement. Dit wordt veroorzaakt door de Interne trillingen in de regelaar en beïnvloedt niet de werking of de veiligheid van de gasbarbecue. Zoemende regelaars worden niet vervangen.
De branders steken elkaar niet aan.	Verstopte openingen aan de achterzijde van de brander.	Maak de branderopeningen schoon. Zie de onderhoudsinstructies voor branders.
Problem Mogelijke oozraken Oplossing
De “verf” in het deksel of de kap bladdert blijkbaar af.	Vetophoping op binnenzijde. Dit is ge	een mankement. De afwerking van het deksel en de kap is van email en bladdert niet af. Het afbladderen wordt veroorzaakt door verhard vet, dat in de verfachtige stukken droogt. Dit vet schilfert af. Dat kan worden voorkomen met regelmatig reinigen. Zie de reinigingsinstructies.
Backflash van infrarood brander (wanneer in bedrijf maakt de brander plotseling een hevig suizend geluid, gevolgd door een continu geluid als van een soldeerlamp, dat daarna afzwakt.)	Keramiek overladen met opgehoopt braadvet; de openingen zijn verstopt.Oververhitte brander vanwege onvoldoende verluchting (te grote oppervlakte van de barbecue afgedekt door een rooster of pan).Gebarsten keramiek.Lekkende pakking rond de keramiek of kapotte lasnaad in de behuizing van de brander.	Schakel de brander uit en laat hem gedurende minimaal twee minuten afkoelen. Steek de brander opnieuw aan en laat hem gedurende ten minste vijf minuten in de hoge stand branden of totdat de keramiek overal even roodgloeiend is.Zorg ervoor dat niet meer dan 75% van de oppervlakte van de barbecue is afgedekt met voorwerpen of accessoires. Schakel de brander uit en laat hem gedurende minimaal twee minuten afkoelen. Steek hem vervolgens opnieuw aan.Laat de brander afkoelen en controleer nauwkeurig op barsten. Vindt u barsten, neem dan contact op met uw erkende Napoleon-handelaar om een nieuwe brander te bestellen.Neem contact op met uw erkende Napoleon-handelaar voor informatie over het bestellen van een nieuwe brander.

HOUD UW BON ALS BEWIJS VAN AANKOOP VOOR DE GELDIGHEID VAN UW GARANTIE

Bestellen Van Reserveonderdelen

GARANTIE-INFORMATIE

MODEL:

AANKOOPDATUM:

SERIENUMMER:

(schrijf hier uw gegevens voor gemakkelijke referentie)

Voordat u contact opneemt met de klantenservice, controleer de NAC website voor uitgebreidere reiniging, onderhoud, het oplossen van problemen en de instructies voor het vervangen van onderdelen op www.napoleongrills.com. Neem direct contact op met de fabriek voor vervangende onderdelen of schadeclaims. De klantenservice is bereikbaar tussen 9 AM en 5 PM (Eastern Standard Time) op 1-866-820-8686 of fax op 1-705-727-4282. Voor het afhandelen van een schadeclaim, hebben wij de volgende gegevens nodig:

1. Model en serienummer van het apparaat.
2. Onderdeelnummer en beschrijving.
3. Een korte duidelijke omschrijving van het probleem ('gebroken' is niet voldoende).
4. Bewijs van aankoop (kopie van de factuur).

In enkele gevallen kan de vertegenwoordiger van de klantenservice verzoeken de onderdelen naar de fabriek terug te sturen voor onderzoek, voordat vervangende onderdelen worden geleverd. De onderdelen dienen vooruitbetaald verscheept te worden ter attentie van de klantenservice met de volgende gegevens:

1. Model en serienummer van het apparaat.
2. Een korte duidelijke omschrijving van het probleem ('gebroken' is niet voldoende).
3. Bewijs van aankoop (kopie van de factuur).
4. Retour autorisatienummer – verstrekt door de vertegenwoordiger van de klantenservice.

Let u er op, voordat u contact opneemt met de klantenservice, dat de volgende zaken niet door de garantie worden gedekt:

• transportkosten, provisie of exportbelastingen
• arbeidsloon voor het de- en herinstalleren
• kosten voor servicegesprekken om de problemen vast te stellen
• ontkleuring van roestvrijstalen onderdelen
• mankementen aan onderdelen door gebrek aan reiniging en onderhoud, of het gebruik van onjuiste reinigingsmiddelen (ovenreiniger).

WAARSCHUWING! Het is aanbevolen om tijdens het uitpakken en monteren voor uw veiligheid werkhandschoenen aan te trekken en een veiligheidsbril op te zetten. Hoewel we er alles aan doen om het montage proces zo goed en zo veilig mogelijk te maken, is het kenmerkend voor bewerkte stalen onderdelen dat de uiteinden en hoeken scherp kunnen zijn en verwondingen kunnen veroorzaken als ze tijdens de montage niet op de juiste manier worden behandeld.

Aan De Slag

1. Haal alle onderdelen van het onderstel, de behuizing en de grill uit het karton. Til het deksel op en haal alle verpakte onderdelen uit de binnenkant. Gebruik de onderdelenlijst om ervoor te zorgen dat alle noodzakelijke onderdelen aanwezig zijn.
2. Vernietig het verpakkingsmateriaal niet totdat de grill volledig gemonteerd is en naar tevredenheid werkt.
3. Monteer de grill op de plaats waar die gebruikt gaat worden. Leg het karton of een handdoek op de grond om de onderdelen te beschermen tegen verlies of beschadiging tijdens montage.

1. De meeste roestvrijstalen onderdelen worden geleverd in een beschermende plastic laag die verwijderd moet worden voordat de grill gebruikt wordt.

2. Volg alle instructies in de volgorde zoals die is uitgelegd in deze handleiding.

3. Er zijn twee mensen voor nodig om de grillbak op het gemonteerde onderstel te tillen.

Als u vragen heeft over de montage of werking van de grill, of als er beschadigingen of ontbrekende onderdelen zijn, bel dan gerust onze klantenservice op 1-866-820-8686 tussen 9 AM en 5 PM Eastern Standard Time

Benodigd gereedschap voor montage (gereedschap niet meegeleverd)

10 mm schrauben- schlüssel

Platte ratel en philips schroevendraaier

Buigtang

Hammer

2 X N430-0002

WAARSCHUWING! Om installatieproblemen te voorkomen, dient u de opbinddraad die de regulator/verbinder op z'n plaats houdt onder het controlepaneel te verwijderen, voordat u het grillgedeelte installeert. Dit was in de fabriek geïnstalleerd om de regulatorslang tijdens transport te beschermen en is niet langer nodig. (Zorg ervoor dat u de slang niet beschadigd als u opbinddraad verwijderd). Laat de regulator in de kleine opening tussen de het hitteschild van de tank en de rechterkant van de behuizing zakken.

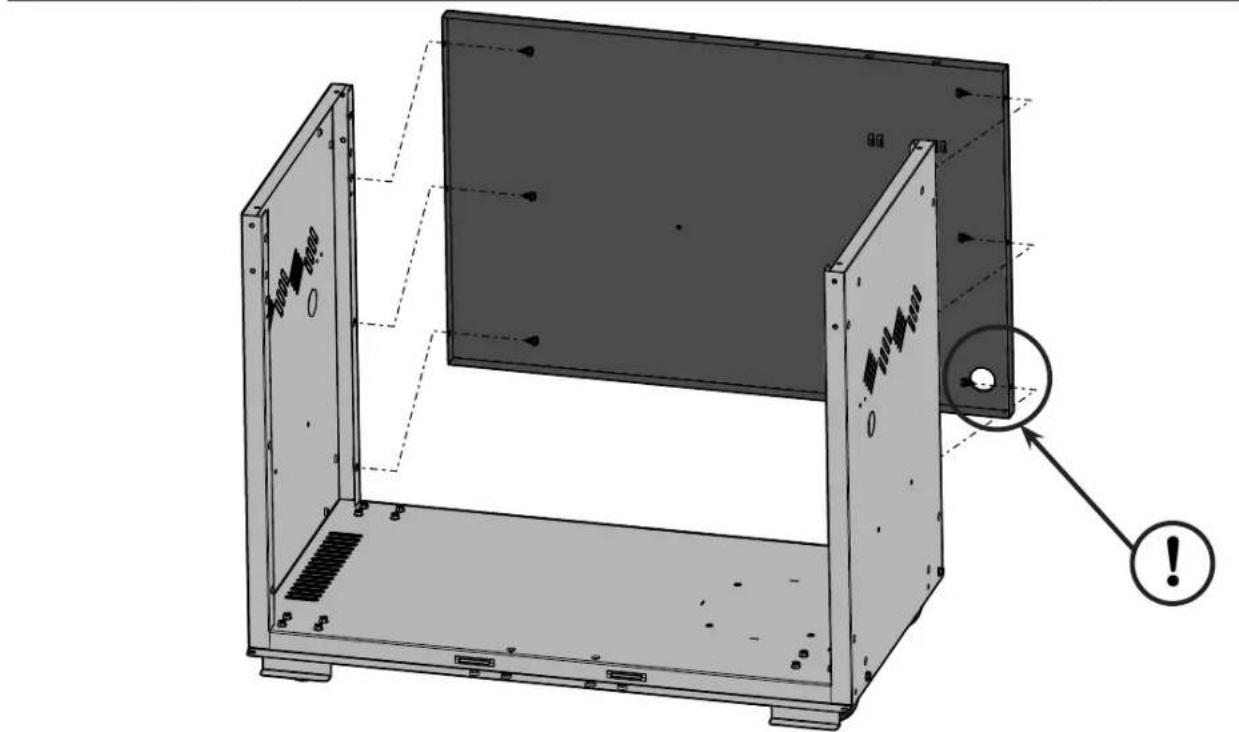

Voor deze stap zijn twee mensen nodig.

2 x N570-0078 (M4 x 8 mm)

Bevestig regulator aan zijpaneel met (2) M4 x 8 mm schroeven.

Alle cilinders van 7kg of meer, dienen waterpas buiten de afgesloten ruimte (onder de plaat aan de rechterkant) te worden geplaatst. De geassembleerde slang dient door het te maken gat in het rechterpaneel te worden geleid

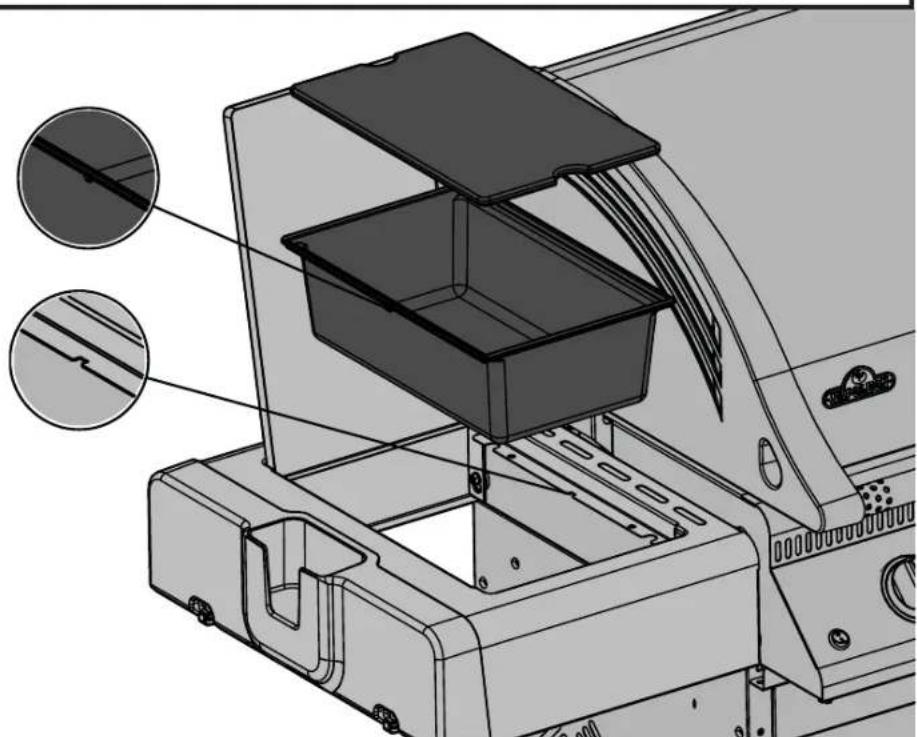

De lipjes aan beide einden van de ijsemmer dienen in de inkepingen van de zijplan te vallen.

Monteer de mondopening passend in de buis van de brander en maak vast met de meegeleverde slanghouderklem.

Verbind de draad vanaf het spruitstuk met de elektrode van de zijbrander.

WAARSCHUWING! Draai de schroeven niet muurvast, anders kunnen de handels barsten.

Monteer instructies voor de Roterende Braadkit

(facultatief)

Monteer de componenten van de roterende braadkit zoals weergegeven.

Propaan Uitsluitend – Juiste Slang Verbinding

Zorg ervoor dar de regelaar in de kleine opening valt, tussen het hitteschild van de tank en de rechterzijkant van de kast.

Uitsluitend Propaan – Onjuiste Slangverbinding

De regelaarslang dient zo te worden bevestigd dat er geen gedeelte de onderkant van de grill of de afdruipbak aanraakt. Er zal brand ontstaan als deze instructies worden genegeerd.

Aansluiting Van De Gasfles

LET OP! Sommige drukslangen bevatten een moer met een linkse schroefdraad, en anderen moeten op AAN staan om ze aan te sluiten, en op UIT staan om ze los te koppelen. Volg de onderstaande instructies voor de juiste drukslang.

Instructies I.V.M. Lektest

WAARSCHUWING! Test het apparaat op lekkage vóór het eerste gebruik, jaarlijks en na vervanging of onderhoud van gasonderdelen.

WAARSCHUWING! Niet Op Lekkage Met Behulp Van Een Vuurtje. Rook niet tijdens deze test en verwijder alle ontstekingsbronnen.

LEKTEST: Test het apparaat op lekkage vóór het eerste gebruik, jaarlijks en na vervanging of onderhoud van gasonderdelen. Rook niet tijdens deze test en verwijder alle ontstekingsbronnen. Zie het schema in verband met lektests voor de te controleren gedeelten.

1. Schakel alle branderknoppen uit. Draai de gastoevoerkraan open.
2. Breng met een borsteltje op alle verbindingen en aansluitingen van de regelaar, slang, verdeelstukken en kranen een oplossing van vloeibare zeep en water aan.

3. Luchtbellen wijzen op een gaslek. Draai het losse onderdeel vast of vervang het door een door de handelaar aanbevolen stuk.

4. Als het lek niet kan worden gedicht, sluit dan de gastoevoer af, koppel deze af en laat de barbecue controleren door het gasbedrijf of de handelaar. Gebruik het apparaat slechts nadat het lek werd gedicht.

5. Sluit de gastoevoer af.

Item Onderdeel # Beschrijving		LEX605
1 N590-0150-GY1SG bodemplaat x
2 N475-0236-GY1SG kastsluiting linker-/rechterzijpaneel x
3 N475-0189-GY1SG achterkarpaneel x
4 N655-0153-GY1SG voorkant kaststeun x
5 N080-0212-GY1SG stabilisatiebeugels x
6 N130-0012 draaibare rolwiel x
7 N130-0013 niet draaibaar rolwiel x
8 N475-0308 frontgootlijst x
9 N585-0064P hitteschild x
10	N430-0002 magneetplaatje	x
11	N590-0164 kruidenrek	x
12	N105-0002 klemringen	x
13	N105-0011 deurlagers	x
14	N475-0293-M06	kardeurmontage	x
15	N120-0019-GY0TX	LUXIDIO zijplaat einddop, rechts	x
16	N570-0100 schroef #8 x 1/2"	x
17	N340-0007 gereedschapshaak	x
18	N325-0081 deur/trekhandel	x
19	N555-0025 luciferhouder	x
20	N485-0016 boven scharnierpen	x
21	N485-0017 onderkant scharnierpen	x
22	N570-0099 schroef #14 x 3/4"	x
23	N160-0022 scharniepen clip	x
24	N160-0014 vetbakhouder	x
25	N710-0062 vervangbare vetbakjes	x
26	N185-0001 vervangbare vetbakjes	x
27	N570-0080 schroef #14 x 1/2"	x
28	N570-0073 schroef 1/4-20 x 3/8" x
29	N450-0027 afsluitring 1/4-20	x
30	N555-0027 tankinhibitorstang x
31	N010-0598 bodem	x
32	N475-0314-GB-DE	bedieningspaneel	x
33	N010-0510-30	spruitstukmontage c/w kleppen	x
34	N100-0036 hoofdbraander	x
35	N010-0499 infrarood hoofdbraander	x
	N565-0002 scherm vervanging	x
36	N080-0208 hoofdbraander kruisvuurbeugel	x
37	N080-0207 steunbeugel infraroodbrander	x
38	N660-0002 licht	x
39	N051-0008 glasring bedieningsknop	x
40	N051-0006 glasring bedieningsknop	x
41	N380-0019 bedieningsknop	x
42	N380-0011 bedieningsknop	x
43	N750-0021B LED stroomdraad	x

Onderdelenlijst

Item Onderdeel # Beschrijving	LEX605
44 N305-0057-M03 schroei plaat x
45 N510-0010 zwart siliconen kapstootrand x
46 N475-0199-M06 rotisserie montage x
47 N200-0079P deksel achteraan x
48 N305-0060 grillroosters - roestvrijstalen houder x
49 N010-0512 Auffangschale x
50 N570-0008 schroef #8 x 1/2" x
51 N720-0044 spruitstuk flexconnector x
52 N750-0016 elektrodedraad x
53 N160-0017 klem	x
54 N105-0001 lagers 7/8"	x
55 N720-0055 aanvoerbuis zijbrander	x
56 N720-0053 achterbrander flexconnector	x
57 N570-0078 schroef M4 x 8 mm	x
58 N010-0592 dekselmontage	x
59 N335-0044L roestvrijstalen inschuifplaat	x
60 N135-0042-GY1HT linker zijgietwerk kap	x
61 N135-0043-GY1HT rechter zijgietwerk kap	x
62 N585-0081 hitteschild deksel	x
63 N010-0739 kap hendel	x
64 N385-0129 NAPOLEON logo	x
65 W450-0005 logo metaalklemmen	x
66 N685-0013 temperatuurmeters	x
67 N080-0287-GY1HT kap hendel dekking	x
68 N570-0091 schroef 1/4-20 x 1/2"	x
69 N570-0042 schroef 10-24 x 3/8"	x
70 N570-0015 schroef kapscharnier	x
71 N735-0003 1/4" afsluitring	x
72 N010-0527P-30 infrarood achterbrander x
73 N565-0007 scherm vervanging	x
74 N240-0024P elektrode, achterbrander	x
75 N080-0206 elektrode deksel, achterbrander	x
76 N570-0079 schroef elektrode, achterbrander	x
77 N615-0011 elektrodekapje afstandhouder achterbrander	x
78 N200-0080 deksel, infrarood achterbrander	x
79 N520-0024 warmhoudrek	x
80 N570-0008 schroef #8 x 1/2" x
81 N735-0001 geïsoleerd moerplaatje	x
82 N570-0082 schroef 1/4-20 x 5/8"	x
83 N010-0722 roestvrijstalen zijplaat - rechts	x
84 N120-0020-GYOTX LUXID O zijplaat einddop, linker	x
85 N570-0076 schroef #8 x 1/2" x
86 N570-0013 schroef #8 x 5/8" x
87 N500-0041K plaat zijbrander	x

www.napoleongrills.com

Onderdelenlijst

Item Onderdeel # Beschrijving		LEX605
88 N100-	0037 zijbrander x
89 N305-	0070 zijbrander geslepen x
90 N455-	0057 mondopening zijbrander #66 x
91 N160-	0016 de zijbrander van de klem x
92 N335-	0048-M06 kap ijs emmer x
93 N485-	0009 klem x
94 N385-	0241 LEX logo x
95 N010-	0760 roestvrijstalen zijplaat - linker x
96 N185-	0003 ijsemmer x
97 N590-	0189 snijplank	x
98 N190-	0001 batterijpakket	x
99 N530-	0033 regelaar	x
100	N530-0021 regelaar	x
101	W445-0021	fitting koppeling 3/8" - 3/8"	x
102	N255-0014 fitting koppeling	x
	65332	draaispit-set	ac
	63605	vinyl afdekhoes	ac
	56018	roestvrijstalen grillplaat	ac
	67731	houtskoolrek	ac
	62007	vervangbare vetbakjes (5 stuks)	ac

x - standard

ac - accessory

Fax naar: 705 727 4282

GOURMET GRILLS

Bestelformulier voor Accessoires en Onderdelen

A.u.b. schrijf in blokletters

Naam:

Verstuur naar :

Aantal	Onderdeelnummer Omschrijving

Belasting kan worden toegepast

Mogelijk extra vervoerskosten

Als u een bevestiging wilt, wilt u dan zo vriendelijk zijn een fax nummer of een e-mail adres aan te geven.

NOTES
