Gebruiksaanwijzing van uw afzuigkap "piramide"

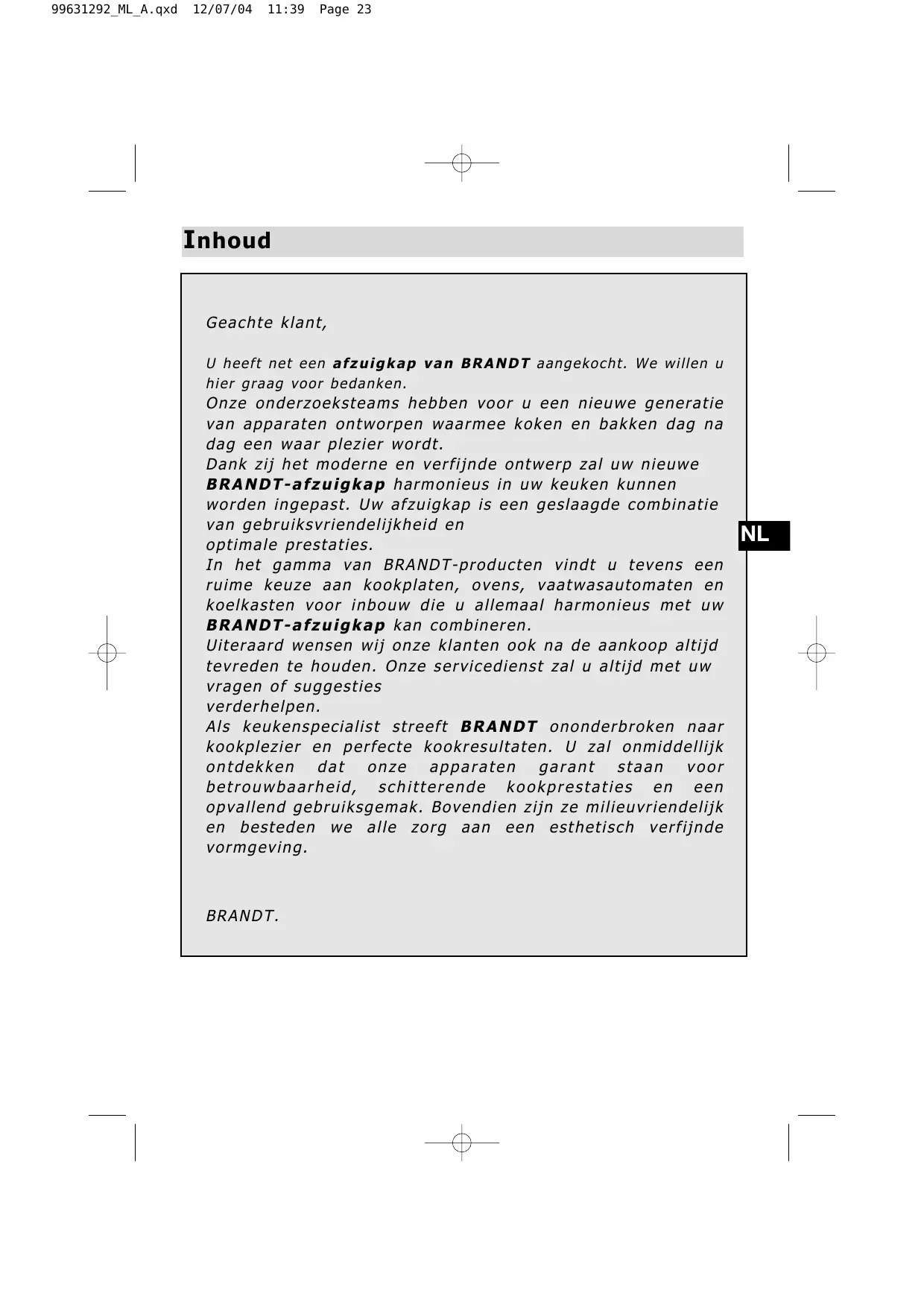

99631292_ML_A.qxd 12/07/04 11:39 Page 23 I nhoud Geachte klant, U heeft net een afzuigkap van BRANDT aangekocht. We willen u hier graag voor bedanken. Onze onderzoeksteams hebben voor u een nieuwe generatie van apparaten ontworpen waarmee koken en bakken dag na dag een waar plezier wordt. Dank zij het moderne en verfijnde ontwerp zal uw nieuwe BRANDT-afzuigkap harmonieus in uw keuken kunnen worden ingepast. Uw afzuigkap is een geslaagde combinatie van gebruiksvriendelijkheid en optimale prestaties. In het gamma van BRANDT-producten vindt u tevens een ruime keuze aan kookplaten, ovens, vaatwasautomaten en koelkasten voor inbouw die u allemaal harmonieus met uw BRANDT-afzuigkap kan combineren. Uiteraard wensen wij onze klanten ook na de aankoop altijd tevreden te houden. Onze servicedienst zal u altijd met uw vragen of suggesties verderhelpen. Als keukenspecialist streeft BRANDT ononderbroken naar kookplezier en perfecte kookresultaten. U zal onmiddellijk ontdekken dat onze apparaten garant staan voor betrouwbaarheid, schitterende kookprestaties en een opvallend gebruiksgemak. Bovendien zijn ze milieuvriendelijk en besteden we alle zorg aan een esthetisch verfijnde vormgeving. BRANDT.

99631292_ML_A.qxd 12/07/04 11:39 Page 24 V eiligheidsaanwijzingen - Flambeer nooit gerechten onder de afzuigkap en laat nooit een gasvuur branden zonder dat u er een kookpot op zet (de vlammen worden door de afzuigkap aangezogen en kunnen het apparaat beschadigen). - Frituren onder de afzuigkap mag, maar enkel indien u ononderbroken toezicht houdt - Laat herstellingen uitsluitend door een erkend vakman uitvoeren. - Reinig regelmatig de filtercassette. - Het gebruik van een afzuigkap boven een fornuis dat met brandstof zoals hout, houtskool enz. werkt, is verboden. Deze afzuigkappen zijn ontworpen voor gebruik door privé-personen in woningen. Wij streven ononderbroken naar verbetering van onze produkten en behouden ons dan ook het recht voor de technische, functionele en esthetische kenmerken van onze produkten te wijzigen om ze aan de nieuwste technische evolutie aan te passen. Deze afzuigkappen zijn uitsluitend bestemd voor het koken en bakken van dranken en voedingsmiddelen. Deze produkten bevatten geen enkel bestanddeel op basis van asbest. In deze gebruikshandleiding geeft symbol veiligheidsaanwijzingen en symbool, tips en praktische richtlijnen aan 99631292_ML_A.qxd 12/07/04 11:39 Page 25 O verzicht van uw afzuigkap ? Fig.1 Model met 3 snelheden 1 Lage snelheid 2 Gemiddelde snelheid 3 Hoge snelheid Verlichting Indien u meer dan één snelheidstoets heeft ingedrukt, zal de toets met de hoogste snelheid worden toegepast. Om de afzuigkap te stoppen, zorgt u er gewoon voor dat geen enkele toets is ingedrukt.

Indien uw keuken wordt verwarmd met een toestel dat op een schouw is aangesloten (kachel...), dient u de afzuigkap met luchtzuivering te installeren. Gebruik de afzuigkap nooit zonder de metalen filters. Gebruikt u in een bepaalde ruimte gelijktijdig een afzuigkap en apparaten die met gas of een andere brandstof werken, zorg dan voor voldoende verluchting in de ruimte. 99631292_ML_A.qxd 12/07/04 11:39 Page 26 I nstallatie van de afzuigkap ? U heeft een afvoer naar de buitenlucht : fig. 4 Gebruik een afvoerbuis met een minimale diameter van 125 mm om de afzuigkap op de luchtafvoer aan te sluiten (gebruik een geëmailleerde afvoerbuis in aluminium, soepel materiaal of onontvlambaar materiaal). Indien u een afvoerbuis met een diameter van minder dan 125 mm gebruikt, dient u verplicht de luchtzuivering te installeren. U heeft geen afvoer naar de buitenlucht : fig. 5 Al onze apparaten kunnen met luchtzuivering worden geïnstalleerd. Gebruik in dit geval een actieve-koolfilter die de geuren filtert. M ontage van de afzuigkap De installatie dient overeenkomstig de geldende bepalingen met betrekking tot de ventilatie van de installatieplaats te worden uitgevoerd. In Frankrijk gelden de bepalingen van DTU 61.1 van de CSTB. In het bijzonder mag de afgevoerde lucht niet worden afgevoerd via een buis die ook wordt gebruikt voor de afvoer van de rook van apparaten die met gas of een andere brandstof werken. Het gebruik van tweedehands afvoerbuizen is enkel na raadpleging van een erkend vakman toegelaten. De minimale afstand tussen de kookplaat en de onderzijde van de afzuigkap dient 70 cm te bedragen. Indien in de gebruiksaanwijzing van de kookplaat een minimale afstand van meer dan 70 cm staat vermeld, dient u deze aanwijzing toe te passen. - Trek een horizontale lijn op minimaal 70 cm boven de kookplaat. - Trek een verticale lijn op de muur vanaf het plafond tot de onderrand van de afzuigkap. - Plaats de montageplaten tegen de muur (fig. 2). - Boor de 6 bevestigingsgaten en plaats vervolgens de 6 pluggen. - Schroef de 2 schroeven aan de bovenzijde van de afzuigkap vast. Laat ze 5 mm uit de wand steken. - Verwijder de metalen filter. - Haak de afzuigkap op de twee schroeven (fig. 3). - Schroef de 2 schroeven aan de onderzijde van de afzuigkap vast. Alvorens de 4 schroeven volledig vast te draaien, controleert u eerst of de afzuigkap perfect hangt. A ansluiting van uw afzuigkap Dit apparaat wordt geleverd met een voedingskabel van het type H 05 VVF met 2 geleiders van 0,75mm2 (nulleider, fase). Uw apparaat dient te worden aangesloten op een elektriciteitsnet van 220-240 V ~ (monofasig) via een genormaliseerd stopcontact (1 fasedraad + 1 nulleider) overeenkomstig de norm CEI (het stopcontact dient

aansluiting bereikbaar te blijven). Onze aansprakelijkheid vervalt bij een ongeval ten gevolge van onjuiste installatie. De zekering van de installatie dient 10 of 16 A te bedragen. Vervang een beschadigde voedingskabel altijd veiligheidshalve door een voedingskabel die u bij de servicedienst kan aankopen. 99631292_ML_A.qxd 12/07/04 11:39 Page 27 M ontage van de schouw Bij afvoer naar de buitenlucht : fig. 4 en 8 - Plaats de metalen schouwsteun tegen de muur en tegen het plafond (fig. 6). Let erop dat de twee driehoekige inkepingen van de metalen steun mooi in lijn liggen met de vertikale streep op de muur. - Bij gebruik van een afvoerbuis met een diameter van 125 mm gebruikt u de bijgeleverde adapter (fig. 8). Bij gebruik van een afvoerbuis met een buitendiameter van minder dan 125 mm dient u de luchtzuivering op uw afzuigkap te installeren. - Schuif uw teleskopische schouwelementen zoveel mogelijk ineen (fig. 8). Zorg ervoor dat de luchtspleten niet zichtbaar blijven. - Bevestig het bovenste deel op de metalen steun. - Pas de lengte van de teleskopische schouw aan door het onderste element te verlagen en in de bovenzijde van de afzuigkap te schuiven. Om een optimaal gebruik van uw afzuigkap te garanderen, raden wij u aan een afvoerbuis met een diameter van 150 mm te gebruiken (niet bijgeleverd). Beperkt zoveel mogelijk het aantal gebogen buisselementen evenals de lengte van de afvoerbuis. Bij gebruik van een afzuigkap met afvoer naar de buitenlucht, dient u voor voldoende ventilatie met frisse lucht te zorgen om onderdruk in de kamer te vermijden. Bij een afzuigkap met luchtzuivering : fig. 5 en 9 - U kan de terugslapkleppen verwijderen. - Plaats de plastic rookdeflector tegen de muur en tegen het plafond. Let erop dat de deflector mooi in lijn ligt met de vertikale streep op de muur (fig. 7). - Schuif uw teleskopische schouwelementen ineen. Zorg ervoor dat de luchtspleten naar boven worden gericht zodat ze zichtbaar zijn (fig. 9). - Bevestig het bovenste deel op de plastic deflector. - Pas de lengte van de teleskopische schouw aan door het onderste element te verlagen en in de bovenzijde van de afzuigkap te schuiven. Vervanging van de lamp ? Trek de stekker van de afzuigkap uit het stopcontact (of zet de beveiligingsschakelaar uit) alvorens het lampje te vervangen,

1. Verwijder de metalen filters (fig. 10).

2. Schroef het lampje los en plaats een nieuw lampje van het type E14-40W (fig. 11).

3. Plaats de metalen filters opnieuw op de afzuigkap.

99631292_ML_A.qxd 12/07/04 11:39 Page 28 R einiging van de afzuigkap ? Trek de stekker van de afzuigkap uit het stopcontact (of zet de beveiligingsschakelaar uit) alvorens de metalen filters te verwijderen. Na de reiniging dienen de metalen filters overeenkomstig de aanwijzingen opnieuw in de afzuigkap worden gemonteerd. FILTERKASSETTE ACTIEVE-KOOLFILTER Vóór het eerste gebruik van de filterkassette Voor verwijdert u de beschermfolie. luchtzuivering met VERPLICHT JAARLIJKS VERPLICHT MAANDELIJKS ONDERHOUD afzuigkappen om brandgevaar te vermijden. WAAROM ? Deze filter houdt stof en vettige dampen tegen en is een onmisbaar onderdeel om uw afzuigkap proper te houden. filterkassette vervolgens goed af en droog ze. U kan

filterkassette vertikaal al naargelang van de intensiteit van het gebruik van uw afzuigkap jaarlijks te worden vervangen. Met een huishoudelijk reinigingsprodukt. Spoel de HOE ? Deze filter houdt geuren tegen en dient

vaatwasmachine reinigen (let erop dat de kassette geen vuile vaatwas of zilveren bestek raakt). Bestel deze filter bij uw verkoper. Vermeld de referentie op het infoplaatje (zie binnenzijde van

vervangingsdatum. Gebruik nooit metalen sponsen, schuurprodukten of te harde borstels. Om de behuizing van de afzuigkap en de verlichtingskap te reinigen, gebruikt u uitsluitend huishoudelijke reinigingsmiddelen (verdund in water). Spoel ze vervolgens met zuiver water af en veeg ze met een zachte doek droog. Demontage van de filtercassette Montage van de koolfilter (fig. 10) (fig. 12)

1. Ve r w i j d e r d e c a s s e t t e s .

2. Plaats de nieuwe koolfilter op de cassette aan de binnenzijde van de afzuigkap.

3. Plaats de 2 dwarsstangen die de filter op zijn plaats houden.

4. Ga op dezelfde manier tewerk voor alle andere cassettes.

99631292_ML_A.qxd 12/07/04 11:39 Page 29 Contactpersoon? Esthetische fouten die zijn veroorzaakt door een verkeerd gebruik van de afzuigkap of het gebruik van schurende produkten, maar die de werking van de afzuigkap niet storen of onmogelijk maken, vallen niet onder de garantie van de fabrikant. Elke herstelling dient te gebeuren door een erkend vakman. Enkel de verdelers van ons merk :

• Kennen perfect uw apparaat en de werking ervan, ervan,
• Passen onze regel-, onderhouds- en herstellingsmethoden volledig toe,
• G ebruiken uitsluitend originele wisselstukken. Bij klachten of bestellingen van wisselstukken bij uw verdeler vermeldt u de precieze en volledige referentie van uw apparaat (type van apparaat en serienummer). Deze gegevens vindt u op het identificatieplaatje aan de binnenzijde van uw afzuigkaps. De beschrijvingen en kenmerken in deze handleiding worden enkel ter informatie gegeven en brengen geen enkele verbintenis met zich mee. Wij streven naar een optimale kwaliteit en behouden ons bijgevolg het recht voor zonder voorafgaandelijke kennisgeving alle NL noodzakelijke wijzigingen of verbeteringen aan te brengen.
