Producttype	Draadloze N ADSL2+ modemrouter
Model	TEW-721BRM
Merk	TRENDnet
Draadloze standaard	IEEE 802.11b/g/n (2,4 GHz)
Maximale draadloze snelheid	300 Mbps
ADSL-ondersteuning	ADSL2+ (G.992.5), Annex A
LAN-poorten	4 x 10/100 Mbps Ethernet
WAN-poort	1 x RJ-11 (ADSL)
USB-poort	1x USB 2.0 (voor delen van opslag/printers)
Beveiliging	WEP, WPA/WPA2-PSK, WPA2-RADIUS, firewall (SPI, NAT)
Netwerkprotocollen	PPPoE, PPPoA, IPoA, Bridge, Router, DHCP, NAT
Afmetingen (bxdxh)	15,5 x 11 x 3,2 cm
Gewicht	Ongeveer 200 g
Stroomvoorziening	12 V DC, 1 A (adapter meegeleverd)
Antennes	2 interne antennes
UPnP	Ondersteund
Quality of Service (QoS)	Ja
VPN-passthrough	PPTP, IPSec, L2TP
LED-indicatoren	Power, ADSL, Internet, WLAN, LAN (1-4)
Beheer	Webinterface (HTTP/HTTPS), telnet, firmware-upgrade via web
Bedrijfstemperatuur	0°C tot 40°C
Opslagtemperatuur	-10°C tot 70°C
Luchtvochtigheid	Max. 90% (niet-condenserend)
Reparatie en onderdelen	Neem contact op met TRENDnet support voor reservedelen en reparatiemogelijkheden.

Veelgestelde vragen - TEW-721BRM TRENDNET

Hoe reset ik de TRENDnet TEW-721BRM naar fabrieksinstellingen?

Houd de resetknop aan de achterkant van de router gedurende 10 seconden ingedrukt terwijl de router is ingeschakeld. Laat los wanneer de LED's knipperen. De router start opnieuw op met standaardinstellingen.

Wat is het standaard IP-adres van de TEW-721BRM?

Het standaard IP-adres is 192.168.1.1. Gebruik dit adres in uw browser om toegang te krijgen tot de beheerinterface.

Wat is de standaard gebruikersnaam en wachtwoord?

Gebruikersnaam: admin, wachtwoord: admin (kleine letters). U kunt dit later wijzigen in de beveiligingsinstellingen.

Hoe stel ik de draadloze verbinding in?

Ga naar de webinterface via 192.168.1.1, log in, ga naar 'Wireless' en stel een netwerknaam (SSID) en beveiligingssleutel (WPA2-PSK) in. Sla de instellingen op.

Kan ik de TEW-721BRM als repeater gebruiken?

Nee, deze router heeft geen repeatermodus. Hij fungeert als een ADSL-modemrouter of als een gewone router (bridge) via de WAN-poort.

Mijn ADSL-verbinding wordt niet herkend. Wat moet ik doen?

Controleer of de telefoonlijn correct is aangesloten op de ADSL-poort. Zet de router uit en aan. Als het probleem aanhoudt, neem dan contact op met uw ISP voor de juiste VPI/VCI-waarden (meestal 8/35).

Hoe kan ik de firmware updaten?

Download de nieuwste firmware van de TRENDnet supportpagina. Log in op de webinterface, ga naar 'Administration' > 'Firmware Upgrade', selecteer het bestand en klik op 'Upload'. Start de router niet uit tijdens het proces.

Wat is het bereik van de draadloze verbinding?

Binnen bereik tot ongeveer 30 meter binnenshuis (afhankelijk van muren en storingen). Buitenshuis kan het oplopen tot 100 meter onder ideale omstandigheden.

Hoe wijzig ik het wachtwoord van de beheerder?

Log in op de webinterface, ga naar 'Administration' > 'Management' of 'System', voer het nieuwe wachtwoord in en bevestig. Klik op 'Apply' om op te slaan.

De router wordt erg warm. Is dat normaal?

Een lichte warmteontwikkeling is normaal. Zorg voor voldoende ventilatie, plaats de router niet in een afgesloten kast. Als hij extreem heet wordt, schakel hem dan uit en laat hem afkoelen.

GEBRUIKSAANWIJZING TEW-721BRM TRENDNET

1. Voor u aan de slag gaat

Inhoud van de verpakking

• TEW-721BRM
  • Meertalige snel-installatiegids
  • CD-ROM (Gebruikershandleiding)
  • Netvoeding (12V DC, 1A)
  • Netwerkkabel (1.5 m / 5 ft.)
  • RJ-11 telefoon kabel (1.8 m / 5.4 ft)

Installatie-eisen

• Een computer met een netwerkadapter met of zonder draad en een webbrowser
• Breedband internet

2. Installation

1. Sluit één uiteinde van de telefoonkabel RJ-11 aan de TEW-721BRM's ADSL- poort en het andere uiteinde aan op een telefoonaansluiting.
2. Uw computer aansluiten op een van de LAN-poorten.
3. Plug in en macht van de modem.

1. Controleer de status-LED-indicatoren aan de voorzijde van de modem om te bevestigen dat het apparaat volledig functioneel is: Power (groen), DSL (rood), draadloze (groen) en de LAN-poort (1, 2, 3, 4) uw computer is aangesloten (groen).

3. Configureer de modem

Opmerking: Het wordt aanbevolen dat u de modem van een bekabelde computer configureren. In het onderstaande voorbeeld is het ADSL-verbindingstype PPPoE. Als u uw verbindingstype een onzekere factor zijn, contact opnemen met uw Internetprovider voor meer informatie. Raadpleeg ook de handleiding voor niet PPPoE installaties.

1. Open uw webbrowser; de wizard zal automatisch starten. Selecteer uw type ADSL verbinding en klik vervolgens op Volgende. Als de wizard niet wordt weergegeven, type http://192.168.10.1 in de adresbalk van uw webbrowser en druk op invoeren. Voer uw gebruikersnaam en wachtwoord, klik op Login, klik op instellingen en klik vervolgens op Wizard Setup. De standaardgebruikersnaam en het wachtwoord vindt u op de etiketten op de boven- en onderkant van de router.

1. Selecteer Auto-detect en klik vervolgens op Volgende.

1. Wacht totdat de modem naar de juiste instellingen voor de VPI en VCI zoekt. Als de modem problemen met het opsporen van de juiste VPI en VCI-instellingen, klik op Skip Scan. Neem contact op met uw Internet Service Provider (ISP) voor de juiste instellingen voor de VPI en VCI.

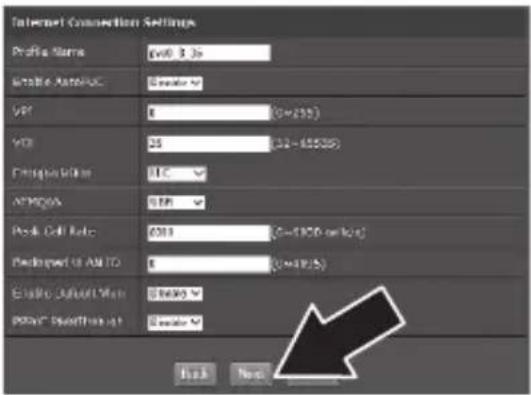

1. Zodra de scan detect voltooit zal de instellingen van uw Internet-verbinding automatisch worden ingevuld, klik op Volgende om naar de volgende stap te gaan.

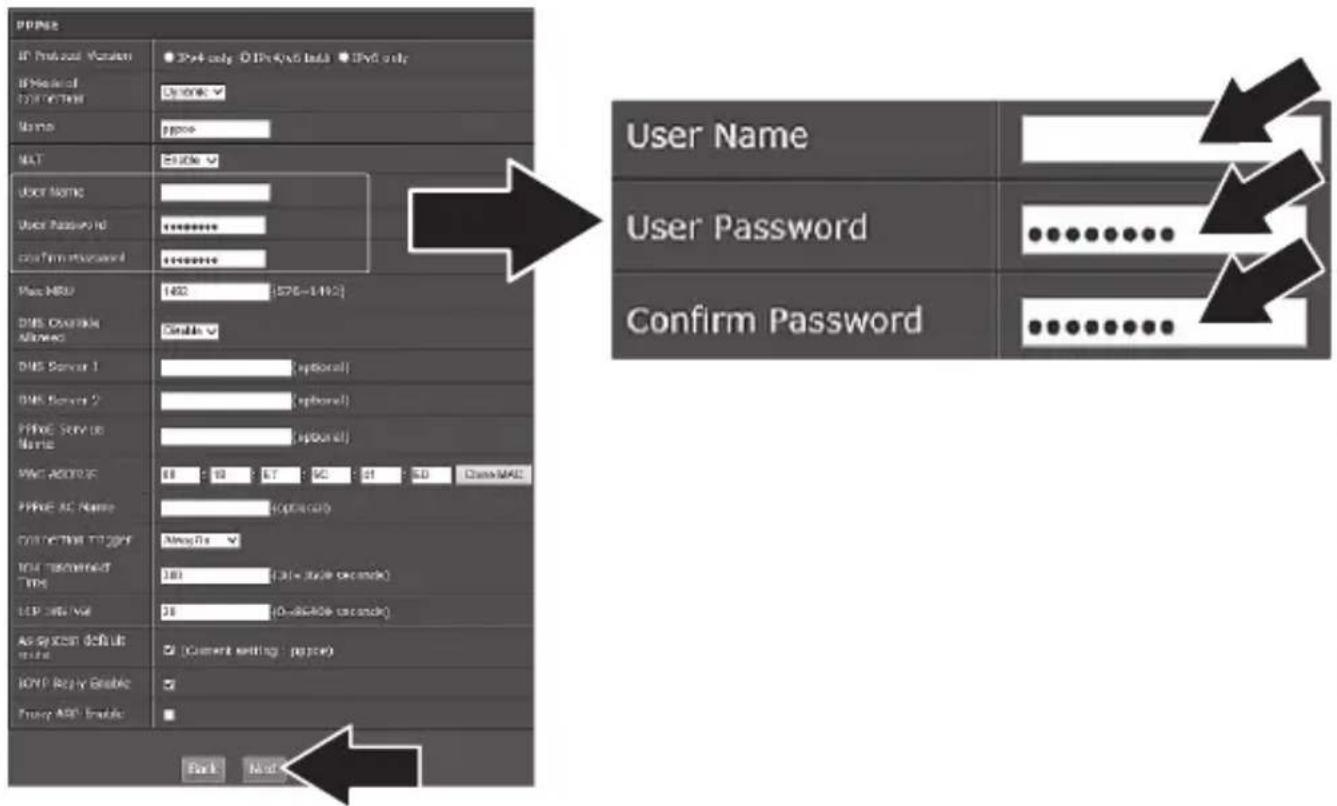

1. Voer uw ADSL PPPoE gebruikersnaam en wachtwoord die uw Internetprovider heeft verstrekt en klik op Volgende.

1. Wacht terwijl de modem de instellingen van uw Internet-verbinding configureert.

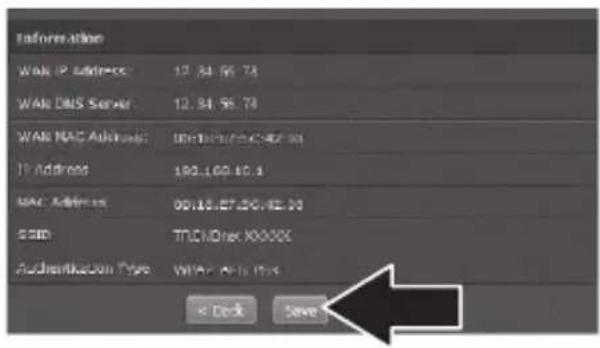

1. Opslaan Controleer of de instellingen juist zijn en klik op .

1. Een moment geduld a.u.b., wijzigingen op volledige installatie worden toegepast.

• Om veiligheidsredenen hebben wij vooraf gecodeerd elke TEW-721BRM met een unieke Wi-Fi netwerknaam (SSID) en Wi-Fi sleutel (wachtwoord). U kunt deze vooraf geconfigureerde instellingen vinden op het etiket aan de top en onderkant van de router. U zal deze informatie draadloos verbinding maken met de router. Om te veranderen de Wi-Fi-toets (wachtwoord), verwijzen naar de producthandleiding. Als de draadloze router opnieuw wordt ingesteld, de Wi-Fi-toets en de Wi-Fi-naam ook teruggezet naar de fabrieksinstellingen.
• Terug om in te loggen op het wireless router, zal u moeten weten de gebruikersnaam en het wachtwoord van de router. De standaardgebruikersnaam en het wachtwoord vindt u op de etiketten op de boven- en onderkant van de router.

1. DSL Internet Controleer of de volgende statuslampjes op: (groen) en (groen).
2. Een nieuw tabblad openen in uw webbrowser en voer in een URL (bijvoorbeeld www.trendnet.com) om te controleren of u Internet-verbinding hebben.
