LIETOŠANAS INSTRUKCIJA PIM 640 AS (BK) (EE) INDESIT

leslēgšana un lietošana,30

Piesardzības pasākumi un ieteikumi,30

Tehniskā apkope un kopšana,31

Traucējumu novēršana,31

TR

Türkçe

BRĪDINĀJUMS! Ierīce un tās atklātās daļas lietošanas laikā stipri sakarst. Nepieskarieties sakarsušajām ierīces daļām. Bērni, kuri ir jaunāki par astoņiem gadiem, drīkst atrasties ierīces tuvumā tikai stingrā pieaugušo uzraudzībā. Ierīci drīkst lietot bērni, kuri ir sasnieguši astoņu gadu vecumu, bet personas ar ierobežotām fiziskajām, maņu vai garīgajām spējām un personas, kurām nav ierīces lietošanas pieredzes vai nepieciešamo zināšanu, - tikai tad, ja tās tiek uzraudzītas vai ir atbilstoši informētas par ierīces drošu lietošanu un iespējamajiem riskiem. Bērni nedrīkst rotaļāties ar ierīci. Bērni nedrīkst bez uzraudzības tīrīt ierīci un veikt tās apkopi.

BRĪDINĀJUMS! Atstājot uz ieslēgtas plīts virsmas pannu ar taukiem vai eļļu, varat radīt ugunsgrēka risku. NEKĀDĀ GADĪJUMĀ nemēģiniet dzēst uguni ar ūdeni, bet izslēdziet plīti un nosedziet liesmu ar vāku vai nedegošu pārsegu.

BRĪDINĀJUMS! Aizdegšanās risks: neglabājiet priekšmetus uz plīts virsmas.

Ierīci nedrīkst tīrīt ar tvaika vai augstspiediena tīrītājiem.

Pirms pārsega atvēršanas notīriet no tā visu šķidrumu. Ja gāzes degli vai elektriskās sildvirsmas joprojām ir karstas, stikla pārsegu (ja tāds ir) nedrīkst aizvērt.

Iekārtu nav paredzēts lietot kopā ar ārējo taimeri vai atsevišķu tālvadības ierīci.

UZMANĪBU! Neatbilstošu plīts virsmas aizsargu lietošana var izraisīt nelaimes gadījumus.

Uyarı

• tipa anomālija
• Ierīces modelis (Mod.)
• Sērijas numurs (S/N) Šī informācija ir norādīta uz tehnisko datu plāksnītes, kas piestiprināta ierīcei un/vai tās iepakojumam.

TR

Tehniskā servisa dienests

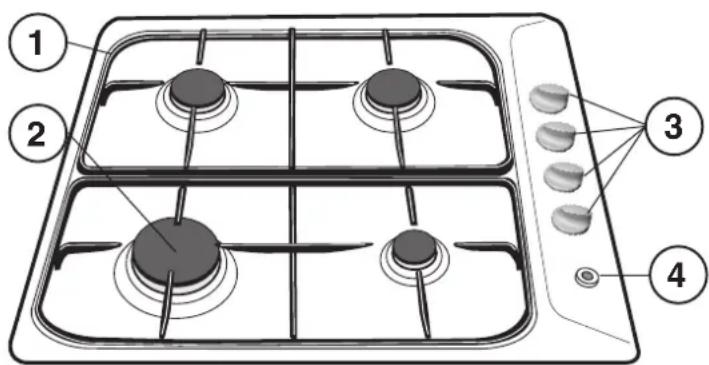

Vispārīga informācija

1. Gatavošanas trauku balsta režģis
2. Gāzes degļi
3. Gāzes degļu vadības slēdži
4. Poga aizdedzei gāzes degļiem
5. Aizdedze gāzes degļiem
6. Drošības ierīces
7. Gāzes degļiem ir dažādi izmēri un jauda. Gatavojot, izvēlieties gatavošanas trauka diametram atbilstošāko degli. • Gāzes degļu vadības slēdži liesmas regulēšanai. • Gāzes degļa aizdedze ļauj automātiski aizdedzināt īpašu degli.
8. Drošības ierīce aptur gāzes plūsmu, ja liesma tiek nejauši nodzēsta.

Pirms sākat lietot jauno ierīci, lūdzu, rūpīgi izlasiet šo instrukciju brošūru. Tajā ir svarīga informācija par drošu ierīces lietošanu, ierīkošanu un apkopi.

Lūdzu, saglabājiet šo lietošanas instrukciju turpmākām atsaucēm. Nododiet to iespējamiem ierīces jaunajiem lietotājiem.

Novietošana

Iepakojuma materiālu glabājiet bērniem nepieejamā vietā. Tas var radīt aizrīšanās vai nosmakšanas draudus (skat. sadalu "Piesardzība un ieteikumi").

Ierīci drīkst ierīkot tikai kvalificēts speciālists un saskaņā ar pievienoto instrukciju. Nepareiza ierīkošana var izraisīt kaitējumu cilvēkiem un dzīvniekiem vai bojāt īpašumu.

Šo ierīci drīkst ierīkot tikai pastāvīgi vēdinātās telpās, kas atbilst spēkā esošajiem valsts normatīvajiem aktiem. Ir jāievēro šādas prasības:

- Telpai ir jābūt aprīkotai ar gaisa izvades sistēmu, kas izkliedē visus degšanas procesā radušos dūmus. Tas var būt tvaika nosūcējs vai elektrisks ventilators, kas automatiski ieslēdzas katru reizi, kad tiek ieslēgta ierīce;

Skurstenī vai sazarotā dūmvadā (vienīgi gatavošanas ierīcēm)

Tieši uz ārpusi

- Tāpat telpā ir jānotiek atbilstīgai gaisa cirkulācijai, jo normālam degšanas procesam ir nepieciešams gaiss. Gaisa plūsma nedrīkst būt mazāka par 2 m³/h uz vienu jaudas kW.

Gaisa ventilācijas atveru piemēri.

Gaisa cirkulācijas sistēmā gaisu var ievadīt tieši no ārpuses, izmantojot cauruli ar vismaz 100 cm² iekšējo diametru; atvere nedrīkst būt bloķēta.

Palielina ventilācijas spraugu starp logu un grīdu.

Tāpat sistēma degšanai nepieciešamo gaisu var nodrošināt netieši, piemēram, no blakus esošajām telpām, kas aprīkotas ar iepriekš aprakstītajām gaisa cirkulācijas caurulēm. Taču šīs telpas nedrīkst būt dzīvojamās istabas, guļamistabas vai istabas, kurās ir paaugstināta uguns bīstamība.

- Sašķidrinātā naftas gāze izplūst uz grīdas, jo tā ir smagāka par gaisu. Tādēļ telpām, kurās tiek glabāti LPG baloni, ir jābūt aprīkotām ar ventilācijas ejām, lai noplūdes gadījumā gāze varētu tikt izvadīta. Šā iemesla dēļ gan daļēji, gan pilnīgi piepildītos LPG balonus nedrīkst ierīkot vai novietot glabāšanai telpās vai nojumēs, kas atrodas zem pirmā stāva līmeņa (pagrabos un tamlīdzīgās vietās). Telpā ir ieteicams glabāt vienīgi balonu, kas tiek izmantots, novietojot to tā, lai uz to neiedarbotos ārējo avotu (plītis, kamīni, krāsnis utt.) radīts karstums, kas temperatūru balonā varētu paaugstināt vairāk par 50°C.

Ierīces uzstādīšana

Ierīkojot plīts virsmu, ir jāievēro šādi piesardzības pasākumi:

• Virtuves skapjiem, kas atrodas līdzās ierīcei augstāk par plīts virsmu, ir jāatrodas vismaz 200 mm attālumā no virsmas malas (skat. zīmējumu);
• Tvaika nosūcēji ir jāuzstāda saskaņā ar to uzstādīšanas instrukcijām un vismaz 650 mm attālumā no plīts virsmas;
• Tvaika nosūcēju tuvumā esošie sienas skapji jāuzstāda vismaz 420 mm augstumā no plīts virsmas (skat. attēlu).

Ja plīts virsma ir uzstādīta zem sienas skapja, tam ir jāatrodas vismaz 700 mm augstumā virs plīts virsmas.

- Uzstādīšanas atverei ir jābūt attēlā norādītajiem izmēriem.

Ir pievienoti stiprināšanas āķi, kas paredzēti, lai plīts virsmu pievienotu 20 līdz 40 mm biezām galda virsmām. Lai nodrošinātu to, ka plīts virsma ir stingri piestiprināta, iesakām izmantot visus pievienotos āķus;

Pirms uzstādīšanas noņemiet plauktam režģus un degļus, apgrieziet to ar apakšpusi augšup, pārliecinoties, ka netiks sabojāti termopāri un aizdedzes sveces.

Kopā ar ierīci piegādātās blīves uzstādiet gar plaukta ārējām malām, lai nepieļautu gar tām nekādas gaisa, mitruma vai ūdens plūsmas (skatīt attēlu). Lai nodrošinātu pareizu lietošanu, pārliecinieties, ka blīvējamās virsmas ir tīras, sausas un nav eļļainas

vai notraipītas ar ziedi.

Āķa nostiprināšanas pamācība

Nostiprināšanas pozīcija galda virsmām ar H=20mm, Nostiprināšanas pozīcija galda virsmām ar H=30mm

Priekša

Nostiprināšanas pozīcija galda virsmām ar H=40mm, Aizmugure

Izmantojiet āķus, kas pievienoti "piederumu pakā".

Ja plīts virsma netiek uzstādīta virs iebūvētās krāsns, izolācijai ir jāuzstāda koka panelis. Tas ir jāizvieto vismaz 20 mm attālumā no plīts virsmas apakšējās daļas.

Ventilācija

Lai nodrošinātu pienācīgu ventilāciju, skapja aizmugures panelis ir jānoņem. Krāsni ir ieteicams uzstādīt tā, lai tā balstītos uz divām koka detaļām, vai arī uz pilnīgi līdzenas virsmas ar vismaz 45 x 560 mm atveri (skat. attēlu).

Ja virsma ir uzstādīta virs krāsns bez piespiedu ventilācijas dzesēšanas sistēmas, pietiekama ventilācija ir jānodrošina skapītī ar gaisa atverēm, caur kurām gaiss var izplūst (skat. attēlu).

Elektrības pieslēgums

Plīts virsmas, kas aprīkotas ar trīs polu energijas padevi, ir izstrādātas, lai darbotos ar maiņstrāvu un tādu spriegumu un frekvenci, kāda ir norādīta uz datu plāksnītes (tā atrodas ierīces apakšējā daļā). Zemējuma vadam kabelī ir zaļš un dzeltens apvalks. Ja ierīci uzstāda virs iebūvētas elektriskās krāsns, plīts virsmas un krāsns elektrības pieslēgumiem ir jābūt atsevišķiem gan elektriskās drošības labad, gan tādēļ, lai būtu vienkāršāk izņemt krāsni.

Elektrības vada pieslēgšana elektrotīklam

Uzstādiet standarta spraudni, kas atbilst uz datu plāksnītes norādītajai slodzei. Ierīce ir jāpieslēdz tieši elektrotīklam, starp ierīci un elektrotīklu ierīkojot vienpola slēdzi, kura minimālais attālums starp kontaktiem ir 3 mm. Slēdzim jābūt piemērotam norādītajam strāvas stiprumam un jāatbilst spēkā esošajiem strāvas noteikumiem (slēdzis nedrīkst atvienot zemējuma vadu). Piegādes kabelis nedrīkst nonākt saskarē ar virsmām, kuru temperatūra ir augstāka par 50°C.

Uzstādītājam ir jāpārliecinās, ka ir nodrošināts pareizs elektrības pieslēgums, kas atbilst drošības noteikumiem.

Pirms elektropadeves pieslēgšanas pārbaudiet, vai:

• ierīce ir iezemēta un spraudnis atbilst normatīvo aktu prasībām;
• rozete atbilst ierīces maksimālajai jaudai, kas ir norādīta uz tehnisko datu plāksnītes;
• elektrotīkla spriegums ir tehnisko datu plāksnītē norādītajā diapazonā;
• rozete ir savietojama ar ierīces spraudni. Ja rozete nav savietojama ar spraudni, lūdziet pilnvarotam elektriķim to nomainīt. Nedrīkst izmantot pagarinātāju vai vairākas rozetes.

! Pēc ierīces ierīkošanas elektrības vadam un kontaktligzdai ir jābūt brīvi pieejamiem. ! Elektrības vadu nedrīkst saliekt vai saspiest. ! Elektrības vads regulāri jāpārbauda, un to drīkst nomainīt tikai pilnvarots elektriķis (skat. sadaļu "Palīdzība"). ! Ražotājs nav atbildīgs par zaudējumiem, kas radušies šo drošības noteikumu neievērošanas dēļ.

Gāzes pievienošana

Ierīce galvenajai gāzes padevei vai gāzes balonam ir jāpievieno saskaņā ar spēkā esošajiem valsts normatīvajiem aktiem. Pirms pievienošanas pārliecinieties, ka plīts ir saderīga ar gāzes padevi, kuru vēlaties izmantot. Ja tā nav, izpildiet instrukcijas, kuras norādītas sadaļā "Pielāgošana dažādiem gāzes veidiem".

Ja izmantojat sašķidrināto gāzi no balona, ierīkojiet spiediena regulatoru, kas atbilst spēkā esošajiem valsts normatīvajiem aktiem.

! Pārbaudiet, vai gāzes padeves spiediens atbilst vērtībām, kas norādītas 1. tabulā ("Degļa un sprauslas specifikācija"). Tādējādi tiek garantēta droša un ilgstoša ierīces darbība, vienlaicīgi uzturot energoefektīvu patēriņu.

Pieslēgšana ar stingro cauruli (vara vai tērauda)

! Pieslēgums gāzes sistēmai ir jāveic tā, lai ierīcei neradītu nekāda veida deformāciju.

Ierīces piegādes rampai ir pievienota regulējama L formas caurule, kas aprīkota ar blīvējumu, lai novērstu noplūdes. Pēc caurules stiprinājuma griešanas blīvējums vienmēr ir jānomaina (blīvējums, kas pievienots ierīcei). Gāzes padeves caurules stiprinājums ir cilindrisks, 1/2 gāzes aptvertais stiprinājums ar ārējo vītni.

Elastīgā bezšuvju nerūsējošā tērauda cauruļvada savienošana ar vītņoto stiprinājumu

Gāzes padeves caurules stiprinājums ir cilindrisks, 1/2 gāzes aptvertais stiprinājums ar ārējo vītni.

Šīs caurules ir jāuzstāda tā, lai pilnībā izstieptas tās nebūtu garākas par 2000 mm. Kad savienojums ir veikts, pārliecinieties, ka elastīgā metāla caurule nepieskaras nekādām kustīgām daļām un nav saspiesta.

! Izmantojiet vienīgi valsts normatīvajiem aktiem atbilstošas caurules un blīvējumus.

Savienojuma stingrības pārbaude

! Kad ierīkošana ir pabeigta, ar ziepju šķīdumu pārbaudiet, vai cauruļvada stiprinājumos nav noplūžu. Nekādā gadījumā neizmantojiet atklātu liesmu.

Pielāgošana dažādiem gāzes veidiem

Lai pielāgotu plīts virsmu dažādiem gāzes veidiem, kas nav parastais veids, kurš norādīts datu plāksnītē plīts virsmas apakšā vai uz iepakojuma, degļa sprauslas ir jānomaina šādi:

1. Noņemiet plīts virsmas režģus un izbīdiet degļus no to ligzdām.
2. Atskrūvējiet sprauslas, izmantojot 7 mm uzgriežņu atslēgu, un nomainiet ar jaunu sprauslu, kas ir piemērota attiecīgajam gāzes veidam (skat. 1. tabulu "Degļa un sprauslas raksturojums").
3. Salieciet detaļas atpakaļ, veicot procedūru apgrieztā secībā.
4. Kad procedūra ir pabeigta, nomainiet veco tehnisko datu uzlīmi ar jaunu, uz kuras norādīts jaunais gāzes veids. Uzlīme ir pieejama mūsu servisa centros.

• Degļu gaisa padeves regulēšana nav nepieciešama.
• Degļu minimālās spraugas iestatīšana
• Pagrieziet krānu mazas liesmas pozīcijā.

1. Noņemiet grozāmo slēdzi un grieziet regulēšanas skrūvi, kas atrodas krāna rēdzē vai blakus tai, līdz liesma ir maza, bet pastāvīga.
2. Kad ir noregulēta maza liesma, deglim degot, vairākas reizes ātri pagrieziet grozāmo slēdzi no minimālās uz maksimālo pozīciju. Liesma nedrīkst nodzist.
3. Dažām plītīm ir uzstādīta drošības ierīce (termoelements). Ja degliem ir iestatīta maza liesma un plīts nestrādā, nedaudz palieliniet liesmu, griežot regulēšanas skrūvi.
4. Kad liesma ir noregulēta, nomainiet apvadu blīvējumu, izmantojot hermetizējošu smēri vai līdzīgu vielu.

! Ja plīts ir pievienota sašķidrinātas gāzes padevei, regulēšanas skrūve ir jāpievelk pēc iespējas ciešāk. ! Kad procedūra ir pabeigta, nomainiet veco tehnisko datu uzīmi ar jaunu, uz kuras norādīts jaunais gāzes veids. Uzlīmes ir pieejamas mūsu servisa centros. ! Ja izmantotās gāzes spiediens ir citāds (vai mazliet atšķirīgs) nekā ieteicamais spiediens, lai nodrošinātu atbilstību spēkā esošajiem valsts normatīvajiem aktiem, ieplūdes cauruļvadam jāuzstāda piemērots spiediena regulators.

DATU PLÄKSNİTE
Elektrības pieslēgumi	Skatīt datu plāksnīti
	Šī ierīce atbilst turpmāk minētajām Eiropas Ekonomikas Kopienas direktīvām:- 2006/95/EK, 12.12.2006, (zemsprieguma direktīva) un tās grozījumi- 2004/108/EK, 15.12.2004,(elektromagnētiskās atbilstības direktīva) un tās grozījumi- 93/68/EEK, 22.07.1993, un tās grozījumi- 2009/142/EK, 30.11.2009, (gāze), un tās grozījumi- 2012/19/UE un tās grozījumi.
EKODIZAINS	ES Regula Nr. 66/2014, kas ietver Direktīvu 2009/125/EK.EN 30-2-1 standarts.

Degļa un sprauslas specifikācija

1. Tabula

Deglis	Diametrs (mm)	Siltuma jauda, kW (maksimālā siltumspēja*)		Apvads 1/100 (mm)	Sprausla 1/100 (mm) ***(G30)	Plūsma* g/h		Sprausla 1/100 (mm)	Plūsma* g/h
		Nomin.	Reduc.			**(G31)
Ātrdarbīgums (R)	94	3.10	0.80	39	87	225	221	128(Y)	295
Dalējs ātrdarbīgums (S)	69	1.90	0.45	28	70	138	136	104(6)	181
Papildu (A)	46	1.05	0.45	28	52	76	75	76(6)	100
Padeves spiedieni	Nomināls (mbar)Minimāls (mbar)Maksimāls (mbar)					302035		201725

* Pie 15°C un 1013,25 milibāriem - sausa gāze

** Propāns (G31) P.C.S. = 50,37 MJ/Kg

*** Butāns (G30) P.C.S. = 49,47 MJ/Kg

Dabas gāze (G20) P.C.S. = 37,78 MJ/m3

Modelis	Gāze sadaļa		Elektriskā sadaļa
	Klase	Nominālā jauda (kW) (1)	Spriegums un frekvence	Jauda (W)
PIM 640 AS (EE)	II2H3B/P 7,95 (578 g/h - G30) (568 g/h - G31)		220-240V~ 50/60Hz	0,6

(1) G/h vērtības attiecas uz iekārtām ar sašķidrināto gāzi (butāns, propāns).

PIM 640 AS (EE)

LV

Ieslēgšana un lietošana

! Atbilstīgā gāzes degļa pozīcija ir norādīta uz katra slēdža.

Gāzes degli

Izmantojot attiecīgo vadības slēdzi, katru degli var iestatīt vienā no turpmāk norādītajām pozīcijām:

- Izslēgts

- Maksimums

- Minimums

Lai aizdedzinātu degli, tā tuvumā turiet aizdedzinātu sērkociņu vai šķiltavas un tajā pašā laikā attiecīgo slēdzi piespiediet uz leju un grieziet pretēji pulksteņa rādītāja virzienam, lai iestatītu maksimumu.

Tā kā deglis ir aprīkots ar drošības ierīci, slēdzis ir jānospiež aptuveni uz 2-3 sekundēm, lai automātiskā ierīce, kas uztur liesmu, uzsiltu.

Lietojot modeļus ar aizdedzes pogu, ieslēdziet vēlamo degli, vispirms nospiežot gāzes degļa pogu (identificēt ar simbolu) un nospiežot attiecīgo pogu, cik vien iespējams, un griežot pa kreisi uz maksimālo iestatījumu.

! Ja liesma nejauši izdziest, nogrieziet vadības slēdzi un pagaidiet vismaz vienu minūti, pirms mēģināt to iedegt atkal.

Lai izslēgtu degli, pagrieziet slēdzi pulksteņa rādītāja virzienā, līdz tas apstājas (kad tas ir nonācis pozīcijā “●”).

Praktiski degļu lietošanas ieteikumi

Lai nodrošinātu to, ka degļi darbojas efektīvi:

• katram deglim izmantojiet atbilstoša izmēra gatavošanas traukus (skat. tabulu), lai liesmas neizplatītos pāri trauka dibena malām;
• vienmēr izmantojiet gatavošanas traukus ar līdzenu pamatni un vāku;
• kad trauka saturs sasniedz vārīšanās temperatūru, nogrieziet regulatoru līdz minimumam.

Deglis	∅ Gatavošanas trauku diametrs (cm)
Ātrdarbīgums (R)	24 - 26
Dalējs ātrdarbīgums (S)	16 - 20
Papildu (A)	10 - 14

Lai noteiktu degļa veidu, lūdzu, skatiet zīmējumus, kas iekļauti sadaļā "Degļu un sprauslu specifikācija".

Piesardzības pasākumi un ieteikumi

! Šī ierīce ir projektēta un ražota saskaņā ar starptautiskajiem drošības standartiem. Drošības apsvērumu dēļ ir sniegti turpmāk minētie brīdinājumi, kas uzmanīgi jāizlasa.

Vispārīga drošības informācija

• Šī ir trešās klases iebūvēta ierīce.
• Lai nodrošinātu efektīvu darbību, gāzes ierīcei ir nepieciešama pastāvīga gaisa apmaiņa. Uzstādot plīts virsmu, ievērojiet instrukcijas, kas norādītas sadaļā "Novietošana".
• Šī instrukcija attiecas tikai uz tām valstīm, kas ir minētas rokasgrāmatā un ierīces sērijas numura plāksnītē.
• Ierīce ir paredzēta lietošanai iekštelpās mājsaimniecības, nevis komerciālām vai ražošanas vajadzībām.
• Ierīci nedrīkst uzstādīt ārpus telpām pat tad, ja plīts uzstādīšanas vieta ir nosegta. Pakļaut ierīci lietus un nokrišņu iedarbībai ir ļoti bīstami.
• Ierīcei nedrīkst pieskarties, ja ir basas kājas vai slapjas vai mitras rokas vai kājas.
• Ierīci drīkst lietot tikai pieaugušie un tikai ēdiena gatavošanas vajadzībām. Lietošanas laikā jāievēro šajā brošūrā izklāstītie norādījumi. Ierīces lietošana citiem mērķiem (piemēram, telpas apsildīšanai) nav atbilstoša un ir bīstama. Ražotājs neuzņemas atbildību par bojājumiem, kas radušies nepareizas, neatļautas un nesaprātīgas ierīces lietošanas dēļ.
• Ventilācijas un siltuma izvadīšanas atveres nedrīkst nosegt.
• Vienmēr pārliecinieties, ka pēc ierīces lietošanas grozāmie slēdži ir pārslēgti pozīcijā “•”/“○”.
• Lai ierīci atvienotu no elektrotīkla, atvienojiet elektrības vada spraudni no kontaktrozetes. Atvienošanas laikā nedrīkst raut aiz elektrības vada.
• Nekad neveiciet nekādus tīrīšanas vai apkopes darbus, kamēr spraudnis nav atvienots no rozetes.
• Ja ierīce nedarbojas pareizi, nekādā gadījumā nemēģiniet to labot saviem spēkiem. Neprofesionālu personu veiktie remontdarbi var radīt traumu un turpmāku ierīces darbības traucējumu risku. Sazinieties ar servisa centru (skat. sadaļu "Palīdzība").
• Lai novērstu nejaušas apdedzināšanās risku, gatavošanas trauku rokturiem vienmēr jābūt vērstiem uz plīts virsmas centru.
• Ja gāzes degli vai elektriskās sildvirsmas joprojām ir karstas, stikla pārsegu (ja tāds ir) nedrīkst aizvērt.
• Elektrisko sildvirsmu neatstājiet ieslēgtu, ja uz tās nav trauka.
• Neizmantojiet nestabilus vai deformētus traukus.
• Ierīci nedrīkst lietot personas (tostarp bērni) ar ierobežotām fiziskajām, maņu vai garīgajām spējām, kā arī personas bez ierīces lietošanas pieredzes vai nepieciešamajām zināšanām. Iepriekš minētās personas drīkst strādāt tikai citas personas uzraudzībā, kura uzņemas atbildību par viņu drošību, vai pirms ierīces izmantošanas tām jāsaņem norādījumi saistībā ar ierīces lietošanu.
• Neļaujiet bērniem spēlēties ar ierīci.
• Ierīci nav paredzēts lietot ar ārējo taimeri vai atsevišķu tālvadības ietaisi.

Ierīces utilizācija

• Utilizējot iepakojuma materiālu: ievērojiet vietējo tiesību aktu prasības, lai iepakojumu varētu atkārtoti pārstrādāt.
• Eiropas Direktīvā 2012/19/EU par elektrisko un elektronisko iekārtu atkritumiem (EEIA) ir noteikts, ka elektroniskās mājsaimniecības ierīces nedrīkst izmest parastajos nešķirotajos atkritumos. Vecās ierīces ir jāsavāc atsevišķi, lai optimizētu to materiālu atkārtotu izmantošanu un pārstrādi, un samazinātu ietekmi uz cilvēku veselību un vidi. Pārsvītrotā atkritumu konteinera simbols uz izstrādājuma atgādina par pienākumu neizmest ierīci atkritumos, bet gan nodot atsevišķi savākšanas punktā.

Lai uzzinātu informāciju par savu veco ierīču utilizāciju, patērētājiem ir jāsazinās ar vietējo pašvaldību vai mazumtirgotāju.

Apkārtējās vides aizsardzība

• Gatavojiet savu ēdienu pannās vai katlos ar vākiem un izmantojiet pēc iespējas mazāk ūdens. Gatavošana bez vāka ievērojami palielinās enerģijas patēriņu.
• Izmantojiet tikai pilnīgi plakanus katlus un pannas.
• Ja gatavojat ēdienu, kura pagatavošanai nepieciešams ilgs laiks, ieteicams izmantot tvaika katlu, kurā ēdiens sagatavojas divreiz ātrāk, ietaupot trešdaļu enerģijas.

Tehniskā apkope un kopšana

Ierīces izslēgšana

Pirms sākat apkopes vai tīrīšanas darbus, ierīce ir jāatvieno no elektropadeves.

Ierīces tīrīšana

! Nedrīkst lietot abrazīvus vai kodīgus mazgāšanas līdzekļus, piemēram, traipu tīrītājus, pretkorozijas izstrādājumus, pulverus vai sūkļus ar abrazīvu virsmu: tie var neatgriezeniski saskrāpēt virsmu.

! Ierīci nedrīkst tīrīt ar tvaika vai augstspiediena tīrītājiem.

• Parasti plīts virsmu pietiek vienkārši nomazgāt ar mitru sūkli un nosusināt ar mitrumu uzsūcošu papīra dvieli.
• Degļu noņemamās daļas ir regulāri jāmazgā ar siltu ūdeni un ziepēm, lai atbrīvotos no visām piedegušajām vielām.
• Ja plīts virsmai tiek lietota automātiskā aizdedze, elektronisko aizdedzināšanas ierīču termināļu daļas ir bieži jātīra, un ir jāpārbauda gāzes izvades atveres, vai tajās nav šķēršļu.
• Ciets ūdens vai fosforu saturoši agresīvi mazgāšanas līdzekļi uz nerūsējošā tērauda virsmas var atstāt traipus. Pēc tīrīšanas noskalojiet un nosusiniet atlikušās ūdens lāses.

Gāzes krāna tehniskā apkope

Laika gaitā krāniem var rasties aizsērējumi vai pagriešanas grūtības. Tādā gadījumā krāns ir jāmaina.

Šī procedūra jāveic kvalificētam, ražotāja pilnvarotam tehniskajam darbiniekam.

Traucējumu novēršana

Var gadīties, ka ierīce darbojas nepareizi vai nedarbojas vispār. Pirms sazinieties ar servisa centru, pārbaudiet, vai nav iespējams to novērst. Vispirms pārbaudiet, vai nav pārtraukta gāzes un elektrības padeve, jo īpaši pārliecināties, vai ir atvērti gāzes vārsti.

Deglis neaizdegas vai ap degli nemaz neparādās liesmas.

Pārliecinieties vai:

• degla gāzes padeves atveres nav aizsērējušas;
• visas degla noņemamās daļas ir saliktas pareizi;
• ierīces tuvumā nav caurvēja.

Ja liesma izdziest modeļos, kas aprīkoti ar drošības ierīci.

Pārliecinieties vai:

• slēdzi piespiedāt līdz galam;
• slēdzi pietiekami ilgi turat nospiestu, lai aktivizētu drošības ierīci;
• vai gāzes atveres drošības ierīces tuvumā nav aizsērējušas.

Deglis izdziest, kad tiek noregulēts uz minimumu.

Pārliecinieties vai:

• gāzes atveres nav bloķētas;
• ierīces tuvumā nav caurvēja;
• minimuma iestatījums ir pareizs;

Gatavošanas trauks nav stabils.

Pārliecinieties, vai:

• gatavošanas trauka dibens ir pilnīgi līdzens; • gatavošanas trauks ir pareizi nostādīts degļa centrā; • trauku balsta režģis ir novietots pareizi.

Montāža
