Produkta veids	Leņķa slīpmašīna
Zīmols	Bosch
Modelis	GWX 19-125 S Professional
Barošana	Vads, 1900 W
Diska diametrs	125 mm
Tukšgaitas ātrums	11 000 apgr/min
Ātruma regulators	Jā, regulējams
Svars	2,5 kg
Izmēri (G x P x A)	380 x 120 x 80 mm
Pretatkārtējas iedarbināšanas drošība	Jā
KickBack Control drošības sajūgs	Jā
Aizsardzība pret pārslodzi	Jā
Pakāpeniska iedarbināšana	Jā
Papildu rokturis	Iekļauts, ar vibrāciju absorbciju
Aizsargapvalks	Iekļauts, regulējams bez instrumentiem
Piederumi komplektā	Fiksācijas atslēga, slīpēšanas disks, papildu rokturis
Apkope	Regulāri tīrīt ventilācijas spraugas
Rezerves daļas	Pieejamas Bosch pēcpārdošanas servisā
Remontējamības indekss	8/10
Pielietojums	Griešana, slīpēšana, tīrīšana ar suku

Bieži uzdotie jautājumi - GWX 19-125 S Professional BOSCH

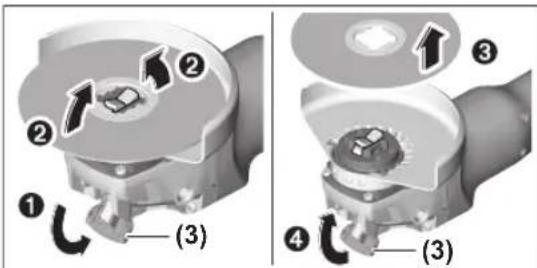

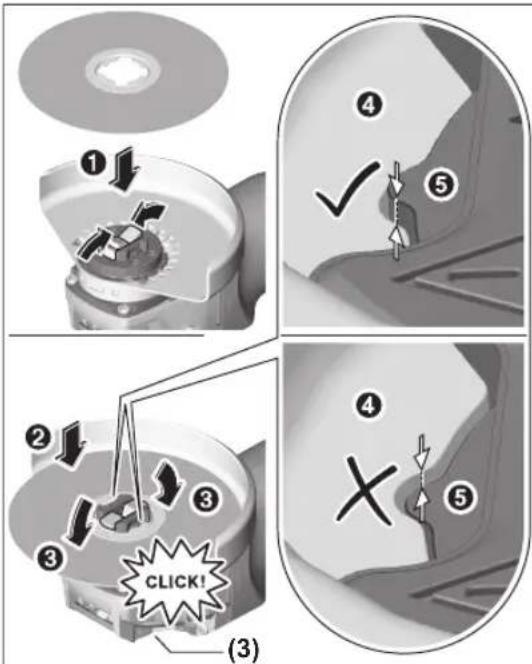

Kā nomainīt disku Bosch GWX 19-125 S Professional slīpmašīnā?

Atvienojiet ierīci. Izmantojiet komplektācijā iekļauto atslēgu, lai nobloķētu vārpstu. Atskrūvējiet stiprinājuma uzgriezni, noņemiet veco disku, novietojiet jauno uz atloka, atkal pieskrūvējiet uzgriezni un cieši pievelciet.

Kādi ir būtiskākie drošības noteikumi, lietojot šo slīpmašīnu?

Vienmēr valkājiet aizsargbrilles, cimdus un putekļu masku. Nekad nelietojiet bojātu disku un nodrošiniet stabilu satvērienu. Pirms pievienošanas pārbaudiet, vai instruments ir izslēgts.

Vai es varu izmantot citu zīmolu 125 mm diskus?

Jā, ja diametrs ir 125 mm un maksimālais ātrums ir saderīgs (≥ 11 000 apgr/min). Izmantojiet tikai diskus, kas atbilst EN 12413 standartiem.

Kā regulēt ātrumu ar ātruma regulatoru?

Pagrieziet regulēšanas ripu, kas atrodas uz slīpmašīnas korpusa. Skaitlis 1 atbilst minimālajam ātrumam, bet 7 - maksimālajam. Pielāgojiet ātrumu apstrādājamajam materiālam.

Ko darīt, ja slīpmašīna neiedarbojas?

Vispirms pārbaudiet barošanu (kabeli, kontaktligzdu). Ja aizsardzības pret pārslodzi indikators ir ieslēgts, pagaidiet, kamēr ierīce atdziest. Ja problēma turpinās, sazinieties ar Bosch servisa centru.

Kur es varu nopirkt rezerves daļas šim modelim?

Rezerves daļas ir pieejamas Bosch pēcpārdošanas servisā un pilnvarotos tirdzniecības punktos. Jūs varat arī pasūtīt tiešsaistē caur Bosch vietni vai iegādāties oriģinālās detaļas.

Kā tīrīt slīpmašīnu pēc lietošanas?

Atvienojiet ierīci. Izmantojiet mīkstu suku, lai noņemtu putekļus un atlikumus no ventilācijas spraugām. Notīriet apvalku un atloku ar sausu drānu. Nekad neizmantojiet šķīdinātājus.

Vai šī slīpmašīna ir piemērota metāla griešanai?

Jā, ar atbilstošu griešanas disku. Izmantojiet 125 mm pastiprinātu disku, kas piemērots metālam. Pārliecinieties, ka gabals ir nostiprināts, un vadiet instrumentu ar papildu rokturi.

Kāda ir Bosch GWX 19-125 S Professional garantija?

Bosch piedāvā 2 gadu garantiju ražošanas defektiem. Produkta reģistrācija tiešsaistē var pagarināt garantiju. Saglabājiet čeku kā pirkuma pierādījumu.

Kā izmantot pretatkārtējas iedarbināšanas sistēmu?

Pēc strāvas padeves pārtraukuma slīpmašīna neiedarbināsies automātiski. Lai to atkal iedarbinātu, pārslēdziet slēdzi uz 'Izslēgts' un pēc tam atkal uz 'Ieslēgts'. Tas novērš neparedzētu iedarbināšanu.

LIETOŠANAS INSTRUKCIJA GWX 19-125 S Professional BOSCH

Vispārējie drošības noteikumi darbam ar elektroinstrumentiem

BRÍDINÁ-JUMS

Izlasiet visus drošības noteikumus un norādījumus. Šeit sniegto drošības noteikumu un norādījumu

neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Pēc izlasišanas uzglabājiet šos noteikumus turpmākai izmantošanai.

Drošības noteikumos lietotais apzīmējums

"elektroinstruments" attiecas gan uz Jüsu tikla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).

Drošība darba vietā

▶ Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtigās un tumšās vietās var viegli notikt nelaimes gadījums.

Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz

dzirkstejo, un tas var izsaukt viegli degošu puteklu vai tvaiku aizdegšanos.

Darbinot elektroinstrumentu, nelaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.

Elektrodrošiba

Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma kēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ľauj samazināt elektriskā trieciena saņemšanas risku.
▶ Nepie|aujiet kermana daļu saskašanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītim vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.
▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu.
▶ Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotikla kontaktligzdas. Sargājiet kabeli no karstuma, ellas, asām malām un kustošām daļām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai.
Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabelus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks.
Ja elektroinstrumentu tomër nepieciešams darbinät vietās ar paaugstinātu mitrumu, pievienojiet to elektrobarošanas kēdēm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.

Personiskā drošība

Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai ari atrodaties narkotiku, alkohola vai medikamentu iespaidā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
Lietojiet individuālo darba aizsargaprīkojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālo darba aizsardzības līdzekļu (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) pielietošana atbilstoši elektroinstrumenta tipam un veicamā darba raksturam lauj izvairīties no savainojumiem.
▶ Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta

pärnešanas pärliecinieties, ka tas ir izslėgts. Pärnesot elektroinstrumentu, ja pirksts atrodas uz ieslėdzėja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslėgts, var viegli notikt nelaimes gadijums.

Pirms elektroinstrumenta ieslēgšanas izņemiet no tā regulējošos rīkus vai atslēgas. Regulējošais rīks vai atslēga, kas ieslēgšanas bridī atrodas elektroinstrumenta kustīgajās dalās, var radīt savainojumu.
▶ Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadišanu neparedzētās situācijās.
▶ Nēsājiet darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet matus, apgērba daļas un aizsargcimdus kustošajām daļām. Valīgas drēbes, rotaslietas un gari mati var iekerties kustošajās daļās.
Ja elektroinstrumenta konstrukcija lauj tam pievienot putekļu uzsūkšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot putekļu savākšanu, samazinās to kaitīgā ietekme uz veselību.

Saudzīga apiešanās un darbs ar elektroinstrumentiem

▶ Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.
▶ Nelietojiet elektroinstrumentu, ja to ar ieslëdzëja palīdzību nevar ieslëgt un izslëgt. Elektroinstruments, ko nevar ieslëgt un izslëgt, ir bīstams lietošanai un to nepieciešams remontët.
Pirms elektroinstrumenta apkopes, regulēšanas vai darbinstrumenta nomaiņas atvienojiet tā kontaktdakšu no barojošā elektrotikla vai izņemiet no tā akumulatoru. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.
Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinusās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.
Veiciet elektroinstrumentu apkalpošanu. Pārbaudiet, vai kustigās daļas nav nobīdījušās un ir droši iestiprinātas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstākļi, kas varētu nelabvēligi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.
Uzturiet griezošos darbinstrumentus asus un tīrus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezejinstrumentiem, ľauj strādāt daudz ražigāk un ir vieglāk vadāmi.

292 | Latviešu

Lietojiet vienīgi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, ŋnemot vērā arī konkrētos lietošanas apstāklus un veicamā darba raksturu. Elektroinstrumentu lietošana citiem mērkiem, nekā tiem, kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām.

Apkalpošana

Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificėts personāls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības līmeni.

Drošības noteikumi leņka slīpmašinām

Kopējie drošības noteikumi rupjajai un smalkajai slīpēšanai, apstrādei ar stieplu suku un griešanai ar abrazīvo disku

Šis elektroinstruments ir slipmašina rupjajai un smalkajai slipēšanai, kas lietojama arī apstrādei ar stieplu suku un griešanai. Izlasiet visus drošības noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

▶ At šo elektroinstrumentu nav ieteicams veikt tādas darbības, kā pulēšanu. Darbības, kurām elektroinstruments nav paredzēts, var būt bīstamas un savainot cilvēkus.

▶ Nelietojiet piederumus, kas nav ipaši projektēti izmantošanai kopā ar šo instrumentu un ko šim nolūkam nav ieteicis instrumenta ražotājs. lespēja nostiprināt piederumu uz elektroinstrumenta vēl negarantē tā drošu lietošanu.

▶ lestiprināmā piederuma pieļaujamajam griešanās ātrumam jābūt ne mazākam par elektroinstrumenta maksimālo norādīto griešanās ātrumu. Piederumi, kas griežas ātrāk, nekā pieļaujams, var salūzt un tikt mesti prom.

Piederuma ārējam diametram un biezumam jāatbilst elektroinstrumenta konstrukcijai un izmēriem. Nepareiza izmēra piederumi pilnībā nenovietojas zem aizsarga un darba laikā apgrūtina elektroinstrumenta vadību.

Ar vītnes palidzību stiprināmo piederumu vītnei jāatbilst slīpmašīnas darbvārpstas vītnei. Ar balstpaplāksnes palidzību stiprināmo piederumu centrālajam atvērumam jāatbilst balstpaplāksnes centrālā izcilņa diametram. Piederumi, kas precīzi neatbilst elektroinstrumenta stiprinošo elementu konstrukcijai, nevienmērīgi griežas, loti stipri vibrē un var būt par cēloni kontroles zaudēšanai pār instrumentu.

▶ Nelietojiet bojātus piederumus. Ik reizi pirms piederumu lietošanas pārbaudiet, vai tie nav bojāti, piemēram, vai abrazīvie diski nav atslāņojušies vai

ieplaisājuši, vai slīpēšanas pamatnē nav vērojamas plaisas un nolietošanās vai stipra izdiluma pazīmes un vai stieplu suku veidojošās stieples nav valīgas vai atlūzušas. Ja elektroinstruments vai tā piederums ir kritis no zināma augstuma, pārbaudiet, vai tas nav bojāts, vai ari iestipriniet instrumentā nebojātu piederumu. Pēc piederuma apskates un iestiprināšanas laujiet elektroinstrumentam darboties ar maksimālo griešanās ātrumu vienu minūti ilgi, stāvot vietā, ko nešķerso rotējošā piederuma rotācijas plakne, un nodrošinot, lai ari tuvumā esošās personas atrastos šādā vietā. Bojātie piederumi šādas pārbaudes laikā parasti salūzt.

Nēsājiet individuālos darba aizsardzības līdzekļus. Atkarībā no veicamā darba rakstura, lietojiet sejas aizsargu, noslēdzošās aizsargbrilles vai parastās aizsargbrilles. Lai aizsargātos no prom lidojošajām sīkajām abrazīva vai apstrādājamā materiāla daļiņām, pēc vajadzības lietojiet putekļu aizsargmasku, ausu aizsargus, aizsargcimdus un īpašu priekšautu. Acu aizsarglidzekļiem jāspēj pasargāt lietotāja acis no lidojošajiem svešķermeniem, kas dažkārt rodas darba gaitā. Putekļu aizsargmaskai vai respiratoram jāspēj pasargāt lietotāja elpošanas ceļi no daļiņām, kas veidojas darba laikā. Ilgstoši atrodoties stipra trokšņa iespaidā, var rasties paliekoši dzirdes traucējumi.

Sekojiet, lai citas tuvumā esošās personas atrastos drošā attālumā no darba vietas. Ikvienam, kas atrodas darba vietas tuvumā, jālieto individuālie darba aizsardzības līdzekļi. Apstrādājamā priekšmeta atlūzas vai salūzuša piederuma daļas var lidot ar ievērojamu ātrumu un nodarīt kaitējumu cilvēku veselībai arī ievērojamā attālumā no darba vietas.

Veicot darbibas, kuru laikā griešanas piederums var skart slēptus vadus vai paša instrumenta elektrokabeli, turiet elektroinstrumentu vienīgi aiz izolētajām noturvirsmām. Griešanas piederumam skarot spriegumnesošus vadus, spriegums nonāk arī uz elektroinstrumenta nenosegtajām metāla daļām, kā rezultātā lietotājs var saņemt elektrisko triecienu.

Netuviniet rotējošu piederumu elektrokabelim. Zūdot kontrolei pār elektroinstrumentu, piederums var pārgriezt elektrokabeli vai iekerties tajā, kā rezultātā kāda no lietotāja kermana dalām var saskarties ar rotējošo piederumu.

▶ Nenovietojiet elektroinstrumentu, pirms tajā iestiprinātais piederums nav pilnīgi apstājies. Rotējošais piederums var skart balsta virsmu un iekerties tajā, kā rezultātā elektroinstruments var klūt nevadāms.

▶ Nedarbiniet elektroinstrumentu laikā, kad tas tiek pārvietots. Lietotāja apgērbs var nejauši saskarties ar rotējošo piederumu un iekerties tajā, izraisot piederuma saskaršanos ar kādu no lietotāja kermana daļām.

▶ Regulāri tīriet elektroinstrumenta ventilācijas atveres. Motora ventilators ilevelk puteklus instrumenta korpusā, kur tie uzkrājas, bet liela metāla puteklu daudzuma uzkrāšanās var klūt par cēloni elektrotraumai.

Nedarbiniet elektroinstrumentu ugunsnedrošu materiālu tuvumā. Lidojošās dzirksteles var aizdedzināt šādus materiālus.
▶ Nelietojiet piederumus, kam nepieciešams pievadit dzesējošo škidrumu. Údens vai citu škidro dzesēšanas līdzekļu izmantošana var izraisīt elektrisko triecienu vai pat lietotāja bojāeju.

Atsitiens un ar to saistitie brīdinājumi

Atsitiens ir specifiska instrumenta reakcija, pēkšni iekeroties vai iestrēgstot rotējošam slīpēšanas diskam, slīpēšanas pamatnei, stieplu sukai vai citam piederumam. Rotējoša abrazīvā diska iekeršanās vai iestrēgšana izraisa tā pēkšņu apstāšanos, kā rezultātā elektroinstruments pārvietojas virzienā, kas ir pretējs diska kustības virzienam iestrēguma vietā.

Piemēram, ja abrazīvais disks iekeras vai iestrēgst apstrādājamajā priekšmetā, tajā iegremdētā diska mala var izrauties no apstrādājamā materiāla vai izraisīt atsitienu. Šādā gadījumā abrazīvais disks pārvietojas lietotāja virzienā vai arī prom no viņa, atkarībā no diska rotācijas virziena attiecībā pret apstrādājamo priekšmetu. Turklāt, šādos apstākļos abrazīvais disks var salūzt.

Atsitiens ir sekas elektroinstrumenta nepareizai vai neprasmigai lietošanai, un no tā var izvairīties, ievērojot zināmus piesardzības pasākumus, kas aprakstīti turpmākajā izklāstā.

▶ Stingri turiet elektroinstrumentu un ienemiet tādu kermena un roku stāvokli, kas vislabāk ľautu pretoties atsitiena spēkam. Vienmēr lietojiet papildrokturi, ja tāds ir paredzēts, jo tas elektroinstrumenta palaišanas brīdī ľaus optimāli kompensēt atsitienu vai reaktīvo griezes momentu un saglabāt kontroli pār instrumentu. Veicot atbilstošus piesardzības pasākumus, lietotājs jebkurā situācijā spēj efektīvi pretoties atsitienam un reaktīvajam griezes momentam.
Netuviniet rokas rotējošam piederumam. Atsitiena gadījumā piederums var skart lietotāja roku.
Izvairieties atrasties vietä, kurp atsitiena gadijumä varëtu pärvietoties elektroinstruments. Atsitiena brîdi elektroinstruments pärvietojas virzienä, kas ir pretëjs diska kustības virzienam iestrëgšanas vietä.
▶ levērojiet īpašu piesardzību, strādājot stūru un asu malu tuvumā. Nepieļaujiet piederuma atlekšanu no apstrādājamā priekšmeta vai iekeršanos tajā.

Saskaroties ar stūriem vai asām malām, rotējošais piederums bieži iekertas apstrādājamā priekšmetā, kas var būt par cēloni kontroles zaudēšanai pār elektroinstrumentu vai atsitienam.

▶ Neiestipriniet elektroinstrumentā zāga kēdi, kokgrišanas asmeni vai zāga asmeni ar zobiem. Šādu asmeņu izmantošana bieži izraisa atsitienu vai rada priekšnoteikumus kontroles zaudēšanai pār elektroinstrumentu.

İpašie drošības noteikumi, veicot slīpēšanu un griešanu ar abrazīvu disku

Lietojiet vienīgi Jūsu elektroinstrumentam piemērota tipa slīpēšanas diskus un šiem diskiem paredzētu aizsargpārsegu. Aizsargpārsegs var nepietiekami nosegt elektroinstrumentam nepiemērotus slīpēšanas diskus, līdz ar to neļaujot panākt vēlamo darba drošību.
▶ Centrā ieliektu disku slipējošajai virsmai jābūt nostiprinātai zemāk par aizsargpārsega lūpas plakni. Ja disks ir nepareizi nostiprināts un izvirzās virs aizsargpārsega lūpas plaknes, nevar tikt nodrošināta pietiekoša lietotāja aizsardzība.
Aizsargpārsegam jābūt droši nostiprinātam uz elektroinstrumenta un noregulētam tā, lai lietotāja virzienā būtu vērsta pēc iespējas mazāka diska nenosegtā daļa. Aizsargpārsegs palīdz aizsargāt lietotāju no atlūzām un nejaušas saskaršanās ar slīpēšanas disku, kā arī no lidojošām dzirkstelēm, kas var aizdedzināt apģērbu.
▶ Diskus drīkst izmantot vienīgi ieteiktajiem lietošanas veidiem. Piemēram, neizmantojiet slīpēšanai griešanas diska sānu virsmu. Abrazīvie griešanas diski ir paredzēti materiālu apstrādei ar malas griezeļšķautni, tāpēc stiprs spiediens sānu virzienā var salauzt šos piederumus.
Kopā ar izvēlēto slīpēšanas disku izmantojiet vienīgi nebojātu balsta paplāksni ar piemērotu formu un izmēriem. Piemērota tipa balsta paplāksne darba laikā droši balsta griešanas disku un samazina tā salūšanas iespēju. Kopā ar griešanas diskiem izmantojamās balsta paplāksnes var atšķirties no balsta paplāksnēm, kas izmantojamas kopā ar slīpēšanas diskiem.
▶ Neizmantojiet nolietotus slipēšanas diskus, kas paredzēti lielākas jaudas elektroinstrumentiem. Lieliem elektroinstrumentiem paredzētie slipēšanas diski nav piemēroti darbam mazākos elektroinstrumentos, kuru griēšanās ātrums parasti ir lielāks, tāpēc tie darba laikā var salūzt.

Papildu drošibas noteikumi, veicot griešanu ar abrazīvu disku

▶ Neizdariet pārāk stipru spiedienu uz griešanas disku un nepieļaujiet tā iestrēgšanu. Nemēginiet veidot pārāk dzilus griezumus. Pārslogojot griešanas disku, tas biežāk iestrēgst griezumā, līdz ar to pieaugot atsitiena vai diska salūšanas iespējai.
Izvairieties atrasties rotējošā griešanas diska priekšā vai aiz tā. Ja darba laikā lietotājs pārvieto griešanas disku prom no sevis apstrādājamā priekšmeta virzienā, tad atsitiena gadījumā elektroinstruments ar rotējošu griešanas disku tiks mests tieši lietotāja virzienā.
Jebkāda iemesla dēl pārtraucot darbu vai iestrēgstot griešanas diskam, izslēdziet elektroinstrumentu un turiet to nekustīgi, līdz disks pilnīgi apstājas. Nemēginiet izvilkt no griezuma vēl rotējošu griešanas disku, jo šāda rīcība var klūt par cēloni atsitienam. Noskaidrojiet un novērsiet diska iestrēgšanas cēloni.

294 | Latviešu

▶ Neatsāciet griešanu, ja griešanas disks atrodas griezumā. Nogaidiet, līdz griešanas disks sasniedz pilnu griešanās ātrumu, un tikai tad uzmanīgi ievadiet disku griezumā. Ja elektroinstruments tiek ieslēgts laikā, kad tajā iestiprinātais griešanas disks atrodas griezumā, tas var iestrēgt griezuma vietā vai izlekt no tās, kā arī var notikt atsitiens.
Lai samazinātu atsitiena risku, iestrēgstot griešanas diskam, atbalstiet griežamā materiāla loksnes vai liela izmēra apstrādājamos priekšmetus. Lieli priekšmeti nereti tiecas saliekties paši sava svara iespaidā. Balsti jānovieto zem apstrādājamā priekšmeta abās griešanas diska pusēs – gan griezuma tuvumā, gan arī priekšmeta malā.
▶ levērojiet īpašu piesardzību, veidojot padziļinājumus sienās vai citos objektos, kas nav aplūkojami no abām pusēm. legremdējamais griešanas disks var skart gāzes vadu, ūdensvadu, elektropārvades līniju vai citu objektu, izraisot atsitienu.

İpašie drošības noteikumi, veicot slipēšanu ar smilšpapīra loksnī

▶ Neizmantojiet päräk liela izmēra slīppapīra loksnes. Izvēlieties darbam slīppapīra loksnes ar izmēriem, ko norādījis ražotājs. Ja slīppapīra loksne sniedzas pārī slīpēšanas pamatnes malām, tas var būt par cēloni savainojumam, izsaukt slīppapīra loksnes iestrēgšanu vai plīšanu, kā arī izraisit atsitienu.

īpašie drošības noteikumi, veicot apstrādi ar stiepļu suku

▶ Atcerieties, ka stieples var izkrist no sukas un lidot prom arī parastās apstrādes laikā. Nepārslogojiet stieples, pārāk stipri noslogojot suku Atlūzušās stieples var viegli izklūt cauri apğerbam un iespiesties ādā.
Ja, veicot apstrādi ar stieplu suku, tiek ieteikts izmantot aizsargpārsegu, nepieļaujiet kausveida vai diskveida stieplu sukas saskaršanos ar aizsargpārsegu. Kausveida un diskveida stieplu sukas darba slodzes un centrbēdzes spēka iespaidā var izplesties, palielinoties to diametram.

Papildu drošības noteikumi

Nēsājiet aizsargbrilles.

Lietojot piemērotu metālmeklētāju, pārbaudiet, vai apstrādes vietu nešķērso slēptas komunālapgādes līnijas, vai ari griezieties pēc konsultācijas vietējā komunālās saimniecības iestādē. Darbinstrumenta saskaršanās ar elektropārvades līniju var izraisīt aizdegšanos vai būt par cēloni elektriskajam triecienam. Bojājums gāzes pārvades līnijā var izraisīt sprādzienu. Darbinstrumentam skarot ūdensvada cauruli, var tikt bojātas materiālās vērtības, kā arī strādājošā persona var saņemt elektrisko triecienu.
▶ Nepieskarieties slipēšanas un griešanas diskiem, pirms tie nav atdzisuši. Darba laikā diski stipri sakarst.

Elektrobarošanas pärtraukuma gadijumä, piemëram, tad, ja tiek pärtraukta sprieguma padeve elektrotiklä vai atvienota elektrotikla kontaktdakša, atblokëjiet elektroinstrumenta ieslëdzëju un pärvietojiet to stävokli "Izslëgts". Tä tiek novërsta elektroinstrumenta nekontrolëta, patvaliga ieslëgšanäs.
▶ Nostipriniet apstrādājamo priekšmetu. lestiprinot apstrādājamo priekšmetu skrūvspīlēs vai citā stiprinājuma ierīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar rokām.

Izstrādājuma un tā funkciju apraksts

Izlasiet drošības noteikumus un norādijumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Nemiet vērā attēlus lietošanas pamācības sākuma daļā.

Pielietojums

Elektroinstruments ir paredzēts metāla, akmens un keramikas rupjajai slīpēšanai, kā arī urbumu veidošanai flizēs.

Elektroinstrumentu kopā ar lietošanai atļautiem slīpēšanas darbinstrumentiem var izmantot arī slīpēšanai ar slīppapīru. Veicot griešanu ar kompozītajiem slīpēšanas darbinstrumentiem, jālieto speciāls griešanas aizsargpārsegs.

Veicot akmens griešanu, jānodrošina pietiekoša putekļu uzsūkšana.

Nostiprinot uz elektroinstrumenta roku aizsargu (papildpiederums), to var lietot arī materiālu apstrādei ar suku un slīpēšanai ar elastīgajām slīpēšanas pamatnēm. Elektroinstruments ir paredzēts tikai sausajai materiālu apstrādei.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst numuriem elektroinstrumenta attēlā, kas sniegts ilustratīvajā lappusē.

(1) Aizsargpärsega atbrivošanas svira
(2) Griešanās virziena bultina uz korpusa
(3) Svira
(4) leslēdzējs/izslēdzējs
(5) Griešanās ātruma regulēšanas pirkstrats (GWX ... S/T)
(6) Papildrokturis (ar izolētu noturvirsmu)
(7) Slīpēšanas aizsargpārsegs
(8) X-LOCK slīpripa/vēdeklveida slīpripa ^a)
(9) Griešanas aizsargpārsegs ^a)
(10) X-LOCK griešanas disks ^a)
(11) X-LOCK pamatne škiedrmateriāla diskiem ^a)
(12) X-LOCK škiedrmateriāla disks ^a)
(13) Škiedrmateriāla diska X-LOCK turētājs ^a)

(14) Roku aizsargs ^a)
(15) X-LOCK kausveida suka/diskveida suka ^a)
(16) X-LOCK stiprinājums
(17) Rokturis (ar izolētu noturvirsmu)
(18) Griešanā ar vadotni izmantojams nosūkšanas pārsegs ^a)

(19) Dimanta griešanas disks ^a)

(20) X-LOCK dimanta kronurbis ^a)

a) Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.

Tehniskie dati

Lenka slipmašina GWX 13-125 GWX 13-125 S GWX 17-125
Izstrādājuma numurs		3 601 GB5 0.. . 3 601 GB6 0.. 3 601 GC3 0..
Nominālā ieejas jauda W 1300 1300 1700
Izejas jauda W 700 700 1010
Nominālais apgriezienu skaits min	-1	11500 11500 11500
Griešanās ātruma regulēšanas diapazons min	-1	- 2800-11500 -
Maks. slīpripas diametrs mm 125 125 125
Griešanās ātruma regulēšana - ● -
Aizsardzība pret atkārtotu ieslēgšanos		● ● ●
Elektroniskā gaitas stabilizešana		● ● ●
Palaišanas strāvas ierobežošana		● ● ●
Aizsardzība pret atsitienu		● ● ●
Svars atbilstīgi EPTA-Procedure 01:2014
- Ar pretvibrāciju papildrokturi	kg	2,4	2,4	2,5
- Ar standarta papildrokturi	kg	2,3	2,3	2,4
Elektroaizsardzības klase		☐/II	☐/II	☐/II

Parametri ir sniegti nominālajam spriegumam [U] 230 V. Elektroinstrumentiem, kas paredzēti zemākam spriegumam vai ir modificēti atbilstoši nacionalajiem standartiem, šie parametri var atšķirties.

Lenka slipmašina		GWX 17-125 S	GWX 17-125 T	GWX 17-150	GWX 19-125 S
Izstrādājuma numurs		3 601 GC5 0..	3 601 GC4 0..	3 601 GC6 0..	3 601 GC8 0..
Nominālā ieejas jauda		W 1700 1700 1700 1900
Izejas jauda		W 1010 1010 1010 1220
Nominālais apgriezienu skaits	min^-1	11500	9300	9300	11500
Griešanās ātruma regulēšanas diapazons	min^-1	2800–11500	2800–9300 – 2800–11500
Maks. slīpripas diametrs	mm	125 125 150 125
Griešanās ātruma regulēšana		● ● - ●
Aizsardzība pret atkārtotu ieslēgšanos		● ● ● ●
Elektroniskā gaitas stabilizēšana		● ● ● ●
Palaišanas strāvas ierobežošana		● ● ● ●
Aizsardzība pret atsitienu		● ● ● ●
Svars atbilstīgi EPTA-Procedure 01:2014
– Ar pretvibrāciju papildrokturi	kg	2,5	2,5	2,5	2,5
– Ar standarta papildrokturi	kg	2,4	2,4	2,4	2,4
Elektroaizsardzības klase		☐ / II	☐ / II	☐ / II	☐ / II

Parametri ir sniegti nominālajam spriegumam [U] 230 V. Elektroinstrumentiem, kas paredzēti zemākam spriegumam vai ir modificēti atbilstoši nacionālajiem standartiem, šie parametri var atškirties.

296 | Latviešu

Informācija par troksni un vibrāciju

	GWX 13-125 GWX 13-125 S GWX 17-125
	3 601 GB5 0.. 3 601 GB6 0.. 3 601 GC3 0..

Trokšna emisijas vērtības ir noteiktas atbilstīgi EN 60745-2-3.

Elektroinstrumenta radītā trokšna līmeņa A-izsvarotās tipiskās vērtības

Skañas spiediena limenis	dB(A)	91	91	92
Akustiskās jaudas limenis	dB(A)	102	102	103
Mērijuma nenoteiktība K	dB	3	3	3
Lietojiet dzirdes aizsarglidzekļus!

Vibrāciju kopējā vērtība a _h (vektoru summa trijos virzienos) un mērijuma nenoteiktība K ir noteiktas atbilstīgi EN 60745-2-3, kā ir norādīts tālāk:

Virsmas slīpēšana:

Slipēšana ar slīpripu:

Trokšna emisijas vērtības ir noteiktas atbilstīgi EN 60745-2-3.

Elektroinstrumenta raditā trokšna limena A-izsvarotas tipiskas vērtības

Skañas spiediena limenis	dB(A)	92	91	92	91
Akustiskās jaudas limenis	dB(A)	103	102	103	102
Mērijuma nenoteiktība K	dB	3	3	3	3
Lietojiet dzirdes aizsarglidzekļus!

Vibrāciju kopējā vērtība a _h (vektoru summa trijos virzienos) un mērijuma nenoteiktība K ir noteiktas atbilstīgi EN 60745-2-3, kā ir norādīts tālāk:

Virsmas slīpēšana:

Slipēšana ar slīpripu:

Šajā pamācībā norādītais svārstību limenis ir izmērits atbilstoši standartā noteiktajai procedūrai un var tikt izmantots elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot ari vibrācijas radītās papildu slodzes iepriekšējai novērtēšanai.

Šeit norādītais vibrācijas līmenis ir attiecināms uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā vibrācijas līmenis var atšķirties no šeit norādītās vērtības. Tas var būtiski palielināt vibrācijas radīto papildu slodzi kopējam darba laika posmam.

Lai precizi izvērtėtu vibrācijas radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var būtiski samazināt vibrācijas radīto papildu slodzi zināmam darba laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu.

Montāža

Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.

Piezime. Ja darba laikā salūzt slipēšanas disks vai tiek bojātas aizsargpārsega/elektroinstrumenta stiprināšanas ierīces, elektroinstruments nekavējoties jānosūta uz klientu apkalpošanas remonta darbnīcu, kuras adrese ir sniegta sadalā „Klientu apkalpošanas dienests un konsultācijas par lietošanu“.

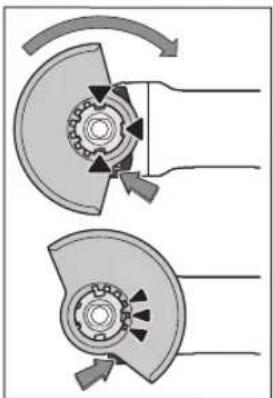

Slīpēšanas aizsargpārsegs

Novietojiet aizsargpārsegu (7) uz elektroinstrumenta stiprinājuma tā, lai pārsega kodēšanas izcilni sakristu ar stiprinājuma gropēm. Nospiediet un turiet nospiestu atblokēšanas sviru (1). Spiediet aizsargpārsegu (7) uz darbvārpstas aptveres, lidz aizsargpārsega apcilnis pieklaujas pie elektroinstrumenta atloka, un grieziet aizsargpārsegu, lidz tas dzirdami fiksējas. Pielāgojiet aizsargpārsega poziciju (7) darba vajadzībām. Lai to izdarītu, spiediet atblokēšanas sviru (1) uz augšu un grieziet aizsargpārsegu (7) vēlamajā pozicijā.

Vienmēr regulējiet aizsargpārsegu(7) tā, lai visi atblokēšanas sviras(1) 3 sarkanie izcilni iekertos aizsargpārsega(7) atverēs.
▶ Pagrieziet aizsargpärsegu (7) tā, lai tiktu novērsta dzirksteļu lidošana elektroinstrumenta lietotāja virzienā.
Aizsargpārsegs(7) drīkst būt pagriežams tikai tad, kad darbina atblokēšanas sviru(1)! Citādi elektroinstrumenta lietošanu nekādā gadījumā nedrīkst turpināt un tas ir jānogādā klientu apkalpošanas dienestā.

Norāde: aizsargpārsega (7) kodēšanas izcilņi nodrošina, ka var montēt tikai vienu elektroinstrumentam piemērotu aizsargpārsegu.

Aizsargpārsegs griešanai

• Izmantojot griešanai kompozitos slipēšanas darbinstrumentus, vienmēr lietojiet aizsargpārsegu griešanai (9).
  ▶ Veicot akmens griešanu, nodrošiniet pietiekošu puteklu uzsükšanu.

Aizsargpärsegs griešanai (9) ir nostiprināms līdzīgi, kā aizsargpärsegs slīpēšanai (7).

Uzsükšanas pärsegs darbam ar griešanas vadotni

Uzsūkšanas pārsegs darbam ar griešanas vadotni (18) ir nostiprināms līdzīgi, kā aizsargpārsegs slīpēšanai (7).

Papildrokturis

▶ Lietojiet savu elektroinstrumentu tikai kopā ar papildrokturi (6).
Pärtrauciet elektroinstrumenta lietošanu, ja ir bojāts tā papildrokturis. Neveiciet nekādas izmaiņas papildroktura konstrukcijā.

Atkarībā no veicamā darba rakstura, ieskrūvējiet papildrokturi (6) pārnesuma galvas labējā vai kreisajā pusē.

Vibrācijas slāpējošs papildrokturis

Kad lieto vibrācijas slāpējošu papildrokturi, ievērojami samazinās vibrāciju apjoms un attiecīgi

darbs ir patikams un drošs.

Ir aizliegts mainit papildroktura konstrukciju.

Pärtrauciet papildroktura lietošanu, ja tas ir bojāts.

Roku aizsargs

Strādājot ar kausveida vai diskveida suku (15) kā arī, lietojot dimanta kronurbi (20), vienmēr nostipriniet uz elektroinstrumenta roku aizsargu (14).

Roku aizsargs (14) ir nostiprināms kopā ar papildrokturi (6).

Slipēšanas darbinstrumenta montāža un demontāža

Lüdzu ievērojiet īpašos X-LOCK darbinstrumentu montāžas norādijumus.

Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.
▶ Nepieskarieties slīpēšanas un griešanas diskiem, pirms tie nav atdzisuši. Darba laikā diski stipri sakarst.
Lietojiet vienīgi originālos X-LOCK nomaināmos darbinstrumentus, kas ir apzīmēti ar logotipu X-LOCK. Vienīgi, X-LOCK nomaināmie darbinstrumenti lauj nodrošināt, lai skaidas biezums nepārsniegtu 1,6 mm. Ja skaidas biezums ir lielāks, var klūt nedrošs iestiprinājums, kā rezultātā var atvērties iestiprināšanas ierīce.
Lietojot X-LOCK nomaināmos darbinstrumentus, nav jälieto ne piespiedējpaplāksne, ne ari balstpaplāksne.
Pārliecinieties, ka iestiprināmais darbinstruments un tā stiprinājums nav deformēti un uz tiem nav netirumu un apstrādājamā materiāla dalīņu.

levērojiet slīpēšanas darbinstrumentu izmērus.

Pirms X-LOCK nomaināmā darbinstrumenta montāžas pārliecinieties, ka ir atvērti abi X-LOCK fiksējošie izcilni. Ja nepieciešams, notīriet apgabalu starp abiem X-LOCK fiksējošajiem izcilniem.

Slipēšanas darbinstrumenta montāža

① Novietojiet slīpēšanas, griešanas vai vēdeklveida slīpēšanas disku koncentriski uz balstvirsmas un paralēli

298 | Latviešu

tai, ka arī ar augšup vērstu stiprinājuma X-LOCK pareizo pusi.

② Paspiediet disku stiprinājuma virzienā.
③ Diskam ir jäfiksējas ar skaidri sadzirdamu troksni. Pie tam nenospiediet sviru (3).

Péc montāžas pārbaudiet, vai slīpēšanas darbinstrumenta (④) mala nepaceļas augstāk par atskaites virsmu (⑤), un līdz ar to darbinstruments ir pareizi iemontēts. Ja slīpēšanas darbinstrumenta mala tomēr paceļas augstāk, stiprinājums ir jānotira vai ariīr jāatsakās no šā darbinstrumenta lietošanas.

Pirms slīpēšanas, griešanas vai vēdeklveida slīpēšanas diska demontāžas: pārliecinieties, ka elektroinstruments ir apstājies.

Slipēšanas darbinstrumentu nonemšana

① Atbrīvojiet sviru (3).
② Lidz ar to slīpēšanas, griešanas vai vēdeklveida slīpēšanas disks tiek atbrīvots.
③ Slīpēšanas, griešanas vai vēdeklveida slīpēšanas disku klūst iespējams noņemt.

Strādājot ar kausveida vai diskveida suku vai ari ar škiedrmateriāla disku, vienmēr nostipriniet roku aizsargu (14).

Montāžas secība ir parādīta grafikas lappusē. Veicot demontāžu, atbrīvojiet sviru (3) un noņemiet nomaināmo darbinstrumentu.

Izmantojamie slipēšanas darbinstrumenti

Jüs varat izmantot darbam visus lietošanas pamācībā norādītos slīpēšanas darbinstrumentus.

Izmantojamā slīpēšanas darbinstrumenta pielaujamā griešanas ātruma [min. ^-1 ] un aploces ātruma [m/s] vērtibām jābūt ne mazākām par tālāk sniegtajā tabulā norādītajām vērtibām.

Nepārsniedziet uz slīpēšanas darbinstrumenta etiketes norādītās griešanās ātruma un aploces ātruma pielaujamās vērtības.

maks. [mm] [mm]
	D b d [min]			^-1 [m/s]
	125	7	22,2	11500	80
	150	7	22,2	9300	80
	125	-	-	11500	80
	150	-	-	9300	80

75 30 - 11500 45

Pärnesuma galvas pagriešana

- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.

Pārnesuma galvu var pagriezt un nostiprināt stāvokli ik pa 90°. Tas lauj atsevišku darbu veikšanai izdevigāku ieslēdzēja novietojumu, piemēram, ja instrumentu lieto kreilis. Izskrūvējiet 4 skrūves. Uzmanīgi pagrieziet pārnesuma galvu vēlamajā

stāvokli, nenopemot to no elektroinstrumenta korpusa. No jauna ieskrūvējiet un pievelciet 4 skrūves.

Puteklu un skaidu uzsūkšana

Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes škīrņu, minerālu un metālu puteklī var būt kaitīgi

veselībai. Pieskaršanās šādiem putekliem vai to ieelpošana var izraisīt alergiskas reakcijas vai elpošanas celu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām.

Atsevišku materiālu putekļi, piemēram, putekļi, kas rodas, zāgējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi kīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drikst apstrādāt vienīgi personas ar īpašām profesionālām iemaņām.

• Pielietojiet apstrādājamajam materiālam vispiemērotāko putekļu uzsūkšanas metodi.
• Darba vietai jābūt labi ventilējamai.
• Darba laikā ieteicams izmantot masku elpošanas celu aizsardzībai ar filtrēšanas klasi P2.

levērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.

▶ Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.

Lietošana

Uzsākot lietošanu

▶ Pievadiet elektroinstrumentam pareizu spriegumu! Elektrobarošanas avota spriegumam jäätbilst vērtībai, kas norādīta uz elektroinstrumenta markējuma plāksnītes. Elektroinstrumenti, kas paredzēti 230 V spriegumam, var darboties ari no 220 V elektrotikla.

Darbinot elektroinstrumentu no mobilajiem sprieguma avotiem (ğeneratoriem), kam nav pietiekamu jaudas rezervi vai kuri nav apgâdâti ar piemērotu sprieguma stabilizatoru, un nespėj kompensėt palaišanas strāvu, ieslėgšanas brīdī tas var darboties ar samazinātu jaudu vai netipiskā veidā. Lūdzam pārliecināties par izvēlētā sprieguma avota piemērotību elektroinstrumenta darbināšanai. īpaši attiecībā uz izejas spriegumu un tā frekvenci.

leslēgšana un izslēgšana

Lai säktu lietot elektroinstrumentu, pabīdiet ieslēdzēju/izslēdzēju (4) uz priekšu.

Lai fiksētu ieslēdzēju/izslēdzēju (4), spiediet ieslēdzēju/izslēdzēju (4) priekšpusē uz leju, līdz tas fiksējas.

Lai elektroinstrumentu izslēgtu, atlaidiet ieslēdzēju/izslēdzēju (4), ja ieslēdzējs/izslēdzējs ir fiksējies, nospiediet to (4) aizmugurē uz leju un atlaidiet.

Ik reizi pirms lietošanas pārbaudiet slīpēšanas darbinstrumentu. Slīpēšanas darbinstrumentam jābūt pareizi iestiprinātam un jāspēj brīvi griezties. Veiciet slīpēšanas darbinstrumenta pārbaudi, to vismaz 1 minūti ilgi darbinot bez slodzes. Nelietojiet bojātus, neapaļus vai vibrējošus slīpēšanas darbinstrumentus. Bojāti slīpēšanas darbinstrumenti var salūzt un radīt savainojumus.

Aizsardzība pret atsitienu

Pēkšna atsitiena laikā, piemēram, kad elektroinstruments iestrēgst griezumā, motora elektroapgāde tiek pārtraukta elektroniski. Lai atsāktu darbu, pārvietojiet ieslēdzēju/

izslēdzēju (4) izslēgtā stāvoklī un atkārtoti ieslēdziet elektroinstrumentu.

Aizsardzība pret atkārtotu ieslēgšanos

Aizsardzība pret atkārtotu ieslēgšanos novērš elektroinstrumenta nekontrolētu ieslēgšanos, kad atjaunojas pārtraukta strāvas pievade.

Lai pēc aizsardzības aktivizēšanās atsāktu darbu, pārvietojiet ieslēdzēju (4) izslēgtā stāvokli un atkārtoti ieslēdziet elektroinstrumentu.

Palaišanas strāvas ierobežošana

Elektroniskā palaišanas strāvas ierobežošanas ierīce ierobežo elektroinstrumenta jaudu palaišanas brīdī, ľaujot to darbināt no elektrotīkla ar aizsardzības strāvu 16 A.

Piezime. Ja elektroinstruments tūlīt pēc ieslēgšanas sāk darboties ar pilnu griešanās ātrumu, tas nozīmē, ka palaišanas strāvas ierobežošanas ierīce un aizsardzības ierīce pret atkārtotu ieslēgšanos ir bojāta. Šādā gadījumā elektroinstruments nekavējoties jānosūta uz klientu apkalpošanas remonta darbnīcu, kuras adrese ir sniegta sadalā „Klientu apkalpošanas dienests un konsultācijas par lietošanu“.

Elektroniskā gaitas stabilizēšana

Elektroniskais gaitas stabilizers uztur gandrīz nemainīgu darbvārpstas griešanās ātrumu, slodzei mainoties no brīvgaitas līdz maksimālajai vērtībai, kas ľauj stabilizēt apstrādes režimu.

Griešanās ātruma regulēšana (GWX ... S/T)

Ar pirkstratu (5) var iestatit vajadzigo griešanās ātrumu, kas iespējams arī elektroinstrumenta darbības laikā. Optimālais griešanās ātrums ir atkarīgs no apstrādājamā materiāla īpašībām un apstrādes apstākliem, un to var noteikt praktisku mēginājumu celā.

Regulatora stāvoklis	Griešanās ātrums brīvgaitā [min ^-1 ]	Griešanās ātrums brīvgaitā [min ^-1 ]
	GWX 13-125 S / 17-125 S / 19-125 S	GWX 17-125 T
1 2800 2800
2 4500 4100
3 6300 5400
4 8200 6700
5 9800 8000
6 11500 9300

▶ lestiprināmā piederuma pieļaujamajam griešanās ātrumam jābūt ne mazākam par elektroinstrumenta maksimālo norādīto griešanās ātrumu. Piederumi, kas griežas ātrāk, nekā pieļaujams, var salūzt un tikt mesti prom.

300 | Latviešu

Norādījumi darbam

• Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.
  ▶ levērojiet piesardzību, veidojot padzilīnājumus ēku nesošajās sienās, izlasiet sadaļā „Par sienu statisko noslodzi“ sniegtos norādījumus.
  ▶ Stingri nostipriniet apstrādājamo priekšmetu, ja tas droši nenoturas vietā ar savu svaru.
  ▶ Nenoslogojiet elektroinstrumentu lidz tādai pakāpei, ka tā darbvārpsta pārstāj griezties.
  ▶ Pēc stipras noslodzes ľaujiet elektroinstrumentam dažas minūtes darboties brivgaitā, lai atdzesētu tajā iestiprināto darbinstrumentu.
  ▶ Nelietojiet elektroinstrumentu kopā ar griešanas vai slīpēšanas statnēm.
  ▶ Nepieskarieties slīpēšanas un griešanas diskiem, pirms tie nav atdzisuši. Darba laikā diski stipri sakarst.

Rupjā slīpēšana

▶ Nekādā gadījumā nelietojiet rupjajai slīpēšanai griešanas diskus.

Veicot rupjo slīpēšanu, optimāli apstrādes rezultāti ir sasniedzami pie slīpēšanas darbinstrumenta sadures lenķa no 30° līdz 40°. Slīpēšanas laikā pārvietojiet elektroinstrumentu turp un atpakal, ieturot mērenu spiedienu. Tas lauj novērst apstrādājamā priekšmeta pārkaršanu un rievu veidošanos uz tā virsmas.

Segmentveida slīpēšanas disks

Ar segmentveida slīpēšanas disku (papildpiederums) var apstrādāt arī izliektas virsmas un profilus. Salīdzinājumā ar parastajiem slīpēšanas diskiem, segmentveida diski kalpo ievērojami ilgāk, tie nodrošina zemāku trokšņa līmeni un mazāk karst.

Metāla griešana

- Izmantojot griešanai kompozitos slipēšanas darbinstrumentus, vienmēr lietojiet aizsargpārsegu griešanai (9).

Griešanas laikā pārvietojiet instrumentu ar mērenu ātrumu, kas atbilst apstrādājamā materiāla īpašībām. Neizdariet spiedienu uz griešanas disku, nesasveriet to sānu virzienā un nepieļaujiet, lai tas sāktu oscilēt.

Nemēginiet bremzēt griešanas disku, iedarbojoties uz to ar sānu spiedienu.

Griešanas laikā elektroinstruments vienmēr jāpārvieto atpakalvirzienā. Pretējā gadījumā pastāv iespēja, ka griešanas disks tiks nekontrolēti mests ārā no griezuma. Griežot profilus un četrstūra caurules, ieteicams uzsākt griešanu vietā ar vismazāko šķērsgriezuma laukumu.

Akmens griešana

▶ Veicot akmens griešanu, nodrošiniet pietiekošu puteklu uzsūkšanu.
▶ Nēsājiet putekļu aizsargmasku.
Elektroinstrumentu drīkst lietot vienīgi sausajai griešanai un slīpēšanai (bez ūdens pievadišanas).

Akmens griešanai ieteicams izmantot dimanta griešanas diskus.

Izmantojot uzsükšanas pärsegu darbam ar griešanas vadotni (18), jäpielieto ari vakuumsücëjs, kas piemërots akmens puteklu uzsükšanai. Bosch ražo un piedāvā piemërotus vakuumsücëjus.

leslēdziet elektroinstrumentu un novietojiet griešanas vadotnes priekšējo malu uz apstrādājamā priekšmeta. Pārvietojiet elektroinstrumentu ar mērenu ātrumu, kas atbilst apstrādājamā materiāla īpašībām.

Griežot īpaši cietus materiālus, piemēram, betonu ar lielu grants saturu, dimanta griešanas disks var pārkarst un šī iemesla dėl tikt bojāts. Droša pazime tam ir dzirksteļu aplis, kas uzklājas uz dimanta griešanas diska aploces.

Šādā gadījumā pārtrauciet griešanu un laujiet dimanta griešanas diskam atdzist, darbinot elektroinstrumentu brīvgaitā ar maksimālo griešanās ātrumu.

Skaidri manâma griešanas âtruma samazinâšanâs un dzirksteļu aplis, kas uzklājas uz diska aploces, norāda, ka dimanta griešanas disks ir klūvis neass. Disku var no jauna uzasināt, griežot ar to abrazīvu materiālu, piemēram, smilšakmeni ar krita piejaukumu.

Padzilinājumu veidošanu ēku nesošajās sienās reglamentē Vācijas standarta DIN 1053 pirmā daļa, kā arī attiecīgie citu valstu nacionālie standarti un noteikumi. Šie standarti un noteikumi ir obligāti jāievēro. Tāpēc pirms šādu darbu uzsākšanas konsultējeties ar būvinženieri, arhitektu vai būvdarbu vadītāju, kas atbild par ēkas drošību.

Apkalpošana un apkope

Apkalpošana un tirišana

• Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.
  ▶ Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tiriet tā korpusu un ventilācijas atveres.
  Strādājot ekstremālos apstāklos, ja iespējams, lietojiet ārējo putekļu uzsūkšanas ierīci. Pēc iespējas biežāk izpūtiet ventilācijas atveres ar saspiestu gaisu un pievienojiet instrumentu elektrotīklam caur

noplūdes strāvas aizsargreleju (PRCD). Izmantojot elektroinstrumentu metāla apstrādei, tā korpusa iekšpusē var uzkrāties strāvu vadoši putekļi. Tas var nelabvēlīgi ietekmēt elektroinstrumenta aizsargizolācijas sistēmu.

Rūpīgi glabājiet un uzmanīgi lietojiet elektroinstrumenta piederumus.

Ja nepieciešams nomainīt instrumenta elektrokabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai pilnvarotā Bosch elektroinstrumentu remonta darbnīcā, jo tikai tā ir iespējams saglabāt vajadzīgo darba drošības līmeni.

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves dalām. Kopsalikuma attēlus un informāciju par rezerves dalām Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma markējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Papildu klientu apkalpošanas dienesta adreses skatiet šeit:

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, to piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet elektroinstrumentu sadzīves atkritumu tvertnē!

Tikai EK valstim.

Saskaņa ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederigie elektroinstrumenti jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ.

Lietuvių k.

Saugos nuorodos
