LIETOŠANAS INSTRUKCIJA EKC601301 ELECTROLUX

Dalieties ar mums savā pieredzē un pārdomās vietnē

www.electrolux.com

Saturs

Drošības informācija	21	Noderīgi ieteikumi un padomi	27
Izstrādājuma apraksts 23		Kopšana un tīrīšana	33
Piederumi 24		Ko darīt, ja ...	36
Lietošanas norādes 24		Tehniskie dati	37
Pirms pirmās ieslēgšanas	27	Uzstādīšana	38

Izmainu tiesības rezervētas

Drošības informācija

Svarīgi Pirms ierīces uzstādīšanas un izmantošanas, lūdzu rūpīgi IZLASIET šos brīdinājumus. Ja nepieciešama palīdzība, lūdzu, sazinieties ar tuvāko servisa centru.

Uzstādīšana

• Uzstādīšanu saskaņā ar spēkā esošiem noteikumiem drīkst veikt tikai zinoši un kvalificēti teshniskie darbinieki.
• Jebkuras mājas elektrotīkla modifikācijas, kas nepieciešamas ierīces uzstādīšani, drīkst veikt tikai kvalificēti darbinieki.
• Pārbaudiet, vai ierīce nav bojāta to transportējot. Neuzstādiet bojātu ierīci. Ja ierīce ir bojāta, sazinieties ar tās pārdevēju.
• M a tī vaiīmēgināt modificēt šīs ierīces parametrus ir bīstami.
• Neuzstādiet ierīci viegli uzliesmojošu materiālu tuvumā (piem., aizkariem, papīra virtuves dvieliem un citiem priekšmetiem).
• Šī ierīce ir smaga. Pārvietojiet to uzmanīgi.
• Šo ierīci nedrīkst novietot uz pamatnes.
• Pirms ierīces uzstādīšanas, noņemiet ie-sainojuma materiālus.
• Dažām ierīces daļām ir triecienizturīgs plastikāta plēves aizsargmateriāls. Pirms ierīces ieslēgšanas, noņemiet plastikāta plēvi un tīriet konkrētās ierīces daļas, izmantojot mīkstu, siltā ūdenī un šķidrā mazgāšanas līdzeklī samērcētu drāniņu.
• Raugieties, lai gāzes un elektriskās strāvas padeve atbilst tam veidam, kas norādīts uz tehnisko pamatdatu plāksnes, kura atrodas blakus gāzes pievadcaurulei.

Bērnu drošībai

• Šo ierīci nedrīkst izmantot bērni vai citas personas, kuru fiziskās, garīgās spējas vai pieredzes trūkums neļauj tiem droši izmantot ierīci bez atbilstošas uzraudzības vai atbildīgās personas norādījumiem.
• Šo ierīci drīkst lietot tikai pieaugušie. Neļaujiet bērniem spēlēties ierīces tuvumā.
• Lietošanas laikā ierī ce sakarst. Neļaujiet bērniem tuvoties ierīcei, kamēr tā nav at-dzisusi.
• Bērni var savainoties aī, noņemot no ierīces pannas vai katlus.

Lietošanas laikā

• Šī ierīce ir paredzēta izmantošanai tikai mājsaimniecības apstākļos. Tā nav paredzēta komerciālai vai rūpnieciskai izman-tošanai.
• Nodrošiniet atbilstošu ventilāciju. Nepietiekama gaisa cirkulācija var izraisīt skābekļa trūkumu.
• Šī ierīce nav pievienota sadegšanas produktu nosūknēšanas iekārtai. Ierīci jāuzstāda un jāpievieno elektrotīklam saskaṇā ar spēkā esošajiem uzstādīšanas noteikumiem. Īpaša uzmanība jāpievērš atbilstošajām prasībām attiecībā uz ventilāciju.

• lerīces izmantošanas laikā, telpa, kurā plīts uzstādīta, var klūt silta un mitra. Pārbau-diet, vai ierīces ventilācijas atveres netiek blokētas, nodrošinot nepārtrauktu gaisa cirkulāciju vai arī uzstādiet tvaika nosūcēju ar ventilācijai pieslēgtu cauruli.

• Ilgstoši lietojot ierīci, uzlabojiet ventilāciju, atverot logu vai palielinot tvaika nosūcēja jaudu.

• Ja ierīce ir aprīkota ar vāku, tas paredzēts virsmas aizsardzībai pret putekļiem (aiztai-sītā stāvoklī) un taukvielu šļakstu uztveršanai (atvērtā stāvoklī). Nelietojiet to citiem nolūkiem.
• Pirms vāka aizvēršanas, noslaukiet to.
• Pirms vāka aizvēršanas ľaujiet degliem at-dzist.
• Neizmantojiet šo ierīci, ja tā saskaras ar ūdeni. Nelietojiet ierīci ar mitrām rokām.
• Ja ierīci nelietojat, pārbaudiet, vai vadības pārslēgi atrodas stāvokī IZSLĒGTS.
• Lietošanas laikā ierīce sakarst. Nepieskarieties cepeškrāsns iekšpusē esošajiem sildelementiem.
• Vienmēr, atverot ierīces durtiņas, nestāviet cepeškrāsns priekšpusē, lai ľautu izplūst tvaikam vai karstumam.
• Izmantojot citas elektroierīces, pārbaudiet, vai to strāvas kabeli nesaskaras ar plīts sakarsētajām virsmām.
• Nestabilas un deformētas pannas nedrīkst novietot uz plīts virsmas degliem, jo šādas pannas var izraisīt negadījumu, nokrītot vai izlejot tajās esošo saturu.
• Lai atvieglotu deglu aizdedzi, aizdedziniet tos pirms trauku novietošanas uz trauku turētājiem. Pēc deglu aizdedzināšanas, pārbaudiet, vai liesma ir vienmērīga.
• Pirm strauku no nemšanas sama mu vai noslāpējiet to pavisam.
• Ė dienu gatavošanā izmantojot ellu vai tau-kvielas, neatstājiet ierīci bez uzraudzības.
• lerīce regulāri jātīra. Uzkrājušās taukvielas vai produktu paliekas var izraisīt ugunsbīstamību.
• Nekādā gadījumā nelietojiet plastmasas traukus gatavošanai cepeškrāsnī un uz plīts virsmas degliem. Nepārklājiet cepeškrāsns daļas ar alumīnija foliju.
• Pārbaudiet, vai plīts virsmas aizmugurē esošās cepeškrāsns ventilācijas atveres nav aizklātas, tādējādi nodrošinot ierīces ventilāciju.
• Karstums var ietekemēt ātrbojīgu pārtiku, plastmasas izstrādājumus un aerosolus, tādēl nenovietojiet tos virs ierīces.
• Gatavošans laikā uzglabāšanas atvilkte, iespējams, var sakarst, tādēl nenovietojiet tur viegli uzliesmojošus materiālus, piemē-

ram, cepeškrāsns cimdus, papīra dvieļus, plastikāta priekšautus

• Cepeškrāsns piederumi, piemēram, gatavošanai paredzētais cepampapīrs, ari sakarst, tādēl, kamēr cepeškrāsns tiek izmantota vai vēl nav atdzisusi, noņemiet to uzmanīgi.
• Zem cepeškrāsns esošajā atvilktnē drīkst ievietot tikai siltumizturīgus šķīvjus. Nenovietojiet tur viegli uzliesmojošus priekšmetus.
• Cepeškrāsns tīrīšanā neizmantojiet tvaiku vai augstspiediena tīrīšanas ierīces.
• Cepeškrā sns durvju stikla tīrīšanai neizmantojiet raupjus, abrazīvus tīrīšanas līdzekļus vai metāla skrāpjus, jo tie var saskrāpēt virsmas, un tādējādi stikls var saplīst.

Serviss

lerīces tehnisko apkopi un remontu drīkst veikt tikai autorizēta servisa centra darbinieki. Remontam drīkst izmantot tikai oriģinālās rezerves daļas.

Informācija par apkārtējo vidi

• Pēc uzstādīšanas, lūdzu, atbrīvojieties no iesaiņojuma materialiem atbilstoši apkār-tējās vides drošības norādījumiem.
• Atbrīvojoties no nolietotās ierīces, sabojā-jiet to, nogriežot strāvas kabeli.
• Apzīmējums ☒ uz ierīces vai tās iepakojuma norāda, ka šo izstrādājumu nedrīkst izmest kopā ar sadzīves atkritumiem. To ir maziniet lies-jahodod attiecīgajā elektriskā un elektroniskā aprīkojuma savākšanas un otrreizējās pārstrādes vietā. Pareizi atbrīvojoties no šī izstrādājuma, jūs palīdzēsit nepieļaut potenciāli bīstamas sekas apkārtējai videi un cilvēku veselībai, kuras pretējā gadījumā varētu izraisīt šī izstrādājuma neatbilstoša izmešana atkritumos. Lai iegūtu plašāku informāciju par šī izstrādājuma pārstrādi, lūdzu, sazinieties ar vietējās pašvaldības administrāciju, mājsaimniecības atkritumu savākšanas dienestu vai veikalu, kurā ie-gādājāties ierīci.

Svarīgi Saglabājiet šo instrukciju rokasgrāmatu turpmākām atsaucēm un pārliecinieties, vai iedevāt to arī nākamajam lietotājam.

Svarīgi Šīs instrukcijas ir paredzētas tikai tām valstīm, kuru apzīmējumi redzami uz šī instrukciju rokasgrāmatas vāka.

Izstrādājuma apraksts

Vadības panelis

1 Priekšējā kreisā puses gatavošanas zona
2 Aizmugurējā kreisā puses gatavošanas zona
3 Aizmugurējā labā puses gatavošanas zona
4 Priekšējā labā puses gatavošanas zona

5 Cepeškrāsns funkciju pārslēgs
6 Cepeškrāsns termostata pārslēgs
7 Taimera ar skañas signālu pārslēgs
8 Cepeškrāsns termostata indikators
9 Galvenais indikators

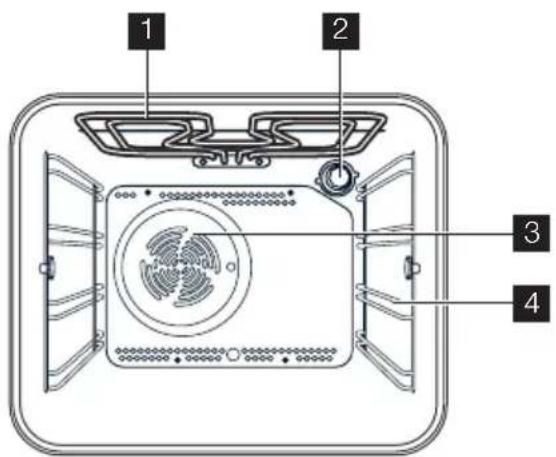

Cepeškrāsns iekšpuse

1 Grila sildelements
2 Krāsns apgaismojums
3 Cepeškrāsns ventilators
4 Cepeškrāsns režgi

Piederumi

Dzilā cepešpanna

Tā ir paredzēta produktu sulu un taukvielu savākšanai. Ja neizmantojat dziļo cepešpannu, izņemiet to no cepeškrāsns.

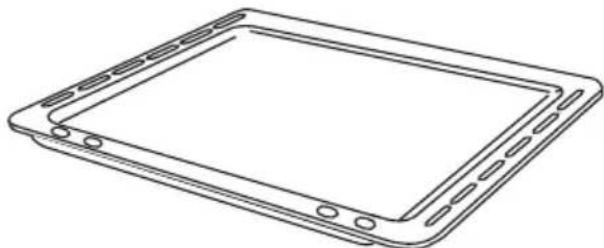

Universālā cepešpanna

Viens vai divi (atkarībā no modela). Piederumus var uzglabāt cepeškrāsns apakšpusē esošajā atvilktnē.

Brīdinājums Gatavošanas laikā šī atvilkte var sakarst.

Lietošanas norādes

Plits vadības pārslēgi

Gatavošanas zonu pārslēgi atrodas uz vadī-bas panela.

Vadības pārslēgi ir kalibrēti stāvokļos no 0 līdz 9, kur 0 - IZSLĘGTS un 9 - maksimālā jauda.

1. pārslēgs, kas paredzēts parastai gatavošanas zonai, īslaicīgi jāpagriež līdz maksimālajam stāvoklim (9. pozīcija), lai pastiprinātu gatavošanas zonas jaudu un pēc tam jāpagriež līdz nepieciešamajam iestatījumam.

i Lai ieslēgtu mazāko apļveida gata-vošanas zonu, pagrieziet attiecīgo vadības pārslēgu pulksteņrādītāja kustības virzienā līdz vajadzīgajam sakarsēšanas iestatījumam.

1. pārslēgam, kas paredzēts divkāršajai ga- tavošanas zonai, ir divi sildelementi

i Lai ieslēgtu abus sildelementus, pagrieziet vadības pārslēgu pulksteņrādītāju kustības virzienā līdz maksimālajam siltuma iestatījumam (3. pozīcija). Pēc tam pagrieziet pārslēgu tālāk, gandrīz sasniedzot simbolu 0. Dzirdēsit "klikšķi", un platākā gatavošanas zona tiks ieslēgta. Pēc tam pagrieziet pārslēgu līdz 3. pozīcijai un iestatiet nepieciešamo iesta-tījumu.

Brīdinājums Pēc divkāršās zonas ieslēgšanas divi vienlaikus izmantoti sildelementi tagad nodrošinās lielāku sakarsēšanas jaudu nekā parastajā gatavošanas zona.

Parastās gatavošanas zonas atrodas plīts aizmugurē pa kreisi, pa labi un priekšpusē pa labi. Divkāršā gatavošanas zona atrodas priekšpusē pa kreisi.

Akumulētā siltuma rādītājs

Plīts virsma ir aprikota ar četriem katrai gatavošanas zonai paredzētiem akumulētā siltuma rādītājiem.

Attiecīgā signāllampiņa turpinās degt, līdz temperatūra nokritis zem 30°C (pat tad, ja gatavošanas zona ir izslēgta).

i leslēdzot gatavošanas zonu, atskanēs neilgs skaņas signāls. Tā ir parasta parādība, kas neietekmē plīts virsmas darbību.

Cepeškrāsns funkcijas

Cepeškrāsns funkciju pārslēgs Įauj iestatīt cepeškrāsnī nepieciešamo gatavošanas funkciju.

Lai izvēlētos cepeškrāsns funkciju, pagrieziet funkciju pārslēgu līdz nepieciešamās funkci-jas apzīmējumam.

Funkcija Apraksts
0	Cepeškrāsns ir izslēgta.
— Tradicionālā gatavošana	Siltums tiek piegādāts gan no augšējā, gan apakšējā sildelementa, nodrošinot cepeškrāsns vienmērīgu sakarsēšanu.
YGatavošana ar gaisa plūsmu	Tas ľauj cept vai ari cept un gatavot vienlaikus (nesajaucoties aromātiem), izmantojot jebkuru cepeškrāsns līmeni.
Wlekšējais grils	To var izmantot pārtikas grilēšanai nelielā daudzumā.
W.Pilna izmēra grils	Tiks aktivizēts pilna izmēra grila sildelements. leteicams izmantot, ja jāgrilē daudz pārtikas
YG Pica	Tiek ieslēgts apakšējais sildelements un grils, kā ari ventilators, kas nodrošina gaisa cirkulāciju, lai pagatavotu picas virsējo kārtu vai pīrāgu pildījumus.
↓ Apakšējā karsēšana	Karstums nāk tikai no cepeškrāsns apakšējās daļas

Cepeškrāsns termostata vadības regulators

Pagriežot cepeškrāsns termostata pārslēgu pulksteņrādītāju kustības virzienā, izvēlieties gatavošanas temperatūru diapazonā no 50 °C līdz maksimālajai vērtībai.

Cepeškrāsns termostata indikators

Termostata vadības signāllampiņa iedegas, pagriežot termostata vadības regulatoru. Tā turpinās degs, līdz tiks sasniegta atbilstoša temperatūra. Pēc tam tā pārmainus iedegsies un nodzisīs, norādot, ka tiek uzturēta vajadzīgā temperatūra.

Drošības termostats

Šī cepeškrāsns ir aprīkota ar drošības termostatu. Galvenā termostata nepareizas darbības un pastāvīgas pārkaršanas gadīju-mā, drošības ierīce apturēs elektrības piegā-di. Ja tas tā notiek, sazinieties ar vietējo klientu apkalpošanas centru. Nemēģiniet labot ierīci pašrocīgi.

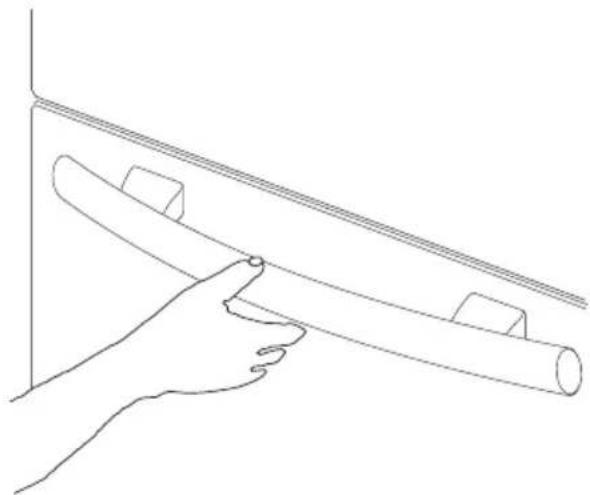

Bērnu drošības funkcija

lerīce ir aprīkota ar bērnu drošības funkciju, kas nepieļauj bērniem atvērt cepeškrāsni. Bērnu drošības funkcija tiek aktivizēta tad, ja cepeškrāsns durtiņas ir aizvērtas.

Lai atvērtu krāsns durtiņas:

1. Aizveriet durtiñas
2. Turiet nospiestu drošības slēdzeni
3. Atveriet krāsns durtiņas

Aizveriet durtiņas, nenospiežot drošības slēdzeni.

Galvenais indikators

Galvenais indikators iedegsies, ja tiks iesta- tīts cepeškrāsns funkciju pārslēgs un/vai ga- tavošanas zonas vadības pārslēgs.

Minūtes signāls

Minūtes signāls nosaka iestatītā laika perioda beigas, un ir dzirdams kā skaņas signāls. Maksimālais iestatīšanas laiks ir 120 minūtes.

Lai iestatītu minūtes signālu:

1. Izvēlieties vajadzīgo gatavošanas funkciju, izmantojot cepeškrāsns funkciju pārslēgu.
2. Pagrieziet taimera ar skañas signāla vadības pārslēgu pulksteņrādītāja kustības virzienā, līdz 120 minūšu stāvoklim un pēc tam atpakal līdz vajadzīgajam laikam.
3. lepriekš iestatītajam laikam beidzoties, atskanēs skaņas signāls un cepeškrāsns automātiski izslēgzies. Pagrieziet taimera ar skaņas signālu vadības pārslēgu stāvoklī 🚗️ un līdz cepeškrāsns funkcijai, bet termostata vadības pārslēgu - līdz stāvoklim IZSLĒGT.
   Ja vēlaties gatavot, neiestatot laika intervālu, pagrieziet taimera ar skaṇas signēlu vadības pārslēgu stāvoklī ♘.

Pirms pirmās ieslēgšanas

⚠ Brīdinājums Pirms ierīces izmantošanas, izņemiet no tās iesainojuma materiālus - gan tos,kas atrodas ierīces iekšpusē, gan tos, kas ārpusē, ieskaitot reklāmas materiālus un aizsargplēvi.
Pirms pirmās gatavošanas reizes, rūpīgi nomazgājiet cepeškrāsns piederumus.

Sakarsējiet tukšu cepeškrāsni

Pirms pirmās lietošanas cepeškrāsns jāuz-karsē, atstājot to tukšu. Šajā laikā var parā-dīties nepatīkams aromāts. Tā ir parasta parādība.

1. Pagrieziet cepeškrāsns funkciju pārslēgu līdz tradicionālās gatavošanas funkcijai.
2. lestatiet termostata vadības pārslēgu stāvoklī MAKSIMĀLI.
3. Ventilācijai atveriet logu
4. leslēdziet cepeškrāsni aptuveni 45 minūtes, neievietojot pārtiku
   Šo procedūru (aptuveni 5-10 min.) jāatkārto aī pilna izmēra grila funkcijai 🚗 un gatavošanai, izmantojot ventilatoru Ⓨ (5-10 minūtes).

i Līdz ko šī darbība ir pabeigta, ľaujiet cepeškrāsnij atdzist un pēc tam noslaukiet

Noderīgi ieteikumi un padomi

Stikla keramikas plīts virsmas izmantošana

Stikls ir izturīgs un rūdīts, lai izturētu karstumu, aukstumu un temperatūras svārstības. Taču kā jau stikls, tas ir triecienneizturīgs. Nestāviet uz keramiskā stikla virsmas.

Brīdinājums Ja ievērojat skrāpējumus vai plaisas, elektrošoka nepieļaušanai atvienojiet cepeškrāsni no elektrotīkla un sazinieties ar tuvāko klientu atbalsta centru.
Brīdinājums Nenovietojiet gatavošanas virsmas tuvumā ātri kūstošus priekšmetus, piemēram, plastmasas izstrādājumus, alumīnija foliju.

tās iekšpusi ar mīkstu, siltā ūdenī un šķidrā mazgāšanas līdzeklī samērcētu drāniņu.

Gatavošanas zonas sakarsēšana

Pirms pirmās lietošanas reizes gatavošanas zona jānotīra. Noņemiet ierīces izgatavošanas laikā pāri palikušos netīrumus.

Svarīgi Noslaukiet stikla keramikas virsmu un tās ietvaru ar siltāūdenī un šķidrā mazgāšanas līdzeklī samērcētu drāniņu un pēc tam to nosusiniet.

1. Uz katras gatavošanas zonas novietojiet katlu ar ūdeni.
2. leslēdziet gatavošanas zonu aptuveni 10 minūtes maksimālā jaudas stāvoklī, lai ūdens sāktu vārīties.
3. Izslēdziet gatavošanas zonu.

i Šīs darbības laikā gatavošanas zonas, iespējams, var nedaudz dūmot un radīt nepatīkamu aromātu. Tā ir parasta parādība.

Lai ietaupītu elektroenerģiju

• izmantojiet tikai tādus virtuves traukus, kuru apakšējās daļas ir līdzenas un plakanas.
• pirms gatavošanas zonas ieslēgšanas, novietojiet uz plīts virsmas katlus un pannas;
• kad vien iespējams, uzlieciet katliem un pannām vākus;
• izslēdziet gatavošanas zonu dažas minūtes pirms gatavošanas laika beigām, lai izmantotu akumulēto siltumu;
• izmantojiet gatavošanas zonu akumulēto siltumu, lai saglabātu pārtiku siltā veidā vai lai to atkausētu;
• novietojiet katlus un pannas uz gatavošanas zonām uzmanīgi.

Kastroli un cepešpannas

Kastrolu un cepešpannu diamets nedrīkst būt mazākas nekā gatavošanas zonu diamets un ne lielāks par 10-15 mm.

Svarīgi Izmantojiet tikai tādus virtuves traukus, kuru apakšējās daļas ir līdzenas un plakanas.

Trauku apakšējām daļām jābūt tīrām un sau- sām. Gatavošanas laikā traukiem uzlieciet vāku.

Pārbaudiet, vai virtuves trauku apakšējās daļas ir līdzenas un nebojātas; apakšējās daļas, kuras nav līdzenas, un ar asām malām, saškrāpēs stikla keramikas virsmu.

Lai nepieļautu stikla keramikas plīts virsmas bojājumus, katli un pannas jānoņem tos pa- celot un nevis pārbīdot.

Virtuves taruki ar apakšējām daļām no alu- mīnija un vara atstāj metāliskas krāsu izmai- ņas, kuras ir grūti notīrāmas vai kuras vispār nevar notīrīt.

Brīdinājums Uzmanieties, ēdiena gatavošanā izmantojot ellu vai taukvielas, jo pārkarstot, tās var viegli aizdegties.

Cepeškrāsns lietošana

Brīdinājums Gatavojiet ēdienu tikai tad, ja cepeškrāsns durtiņas ir aizvērtas. Uzmanieties, atverot cepeškrāsns nolaižamās durtiņas. Nepieļaujiet cepeškrāsns netīšu atvēršanos - verot valā krāsns durvis, izmantojiet rokturi.

i Lai atvērtu cepeškrāsns durtiņas, satveriet rokturi tā vidusdaļā.

Cepeškrāsnij ir četri plauktu līmeņi. Plauktu līmeņi tiek skaitīti, sākot no ierīces apakšpuses, kā tas parādīts attēlā.

Brīdinājums Nenovietojiet virtuves traukus uz cepeškrāns pamatnes.

Brīdinājums Izmantojot cepeškrāsni vai grilu, atveriet vāku, lai nepieļautu pārkaršanu.

Brīdinājums Nenovietojiet cepeškrāsns pamatnē priekšmetus un virtuves traukus un gatavošans laikā nepārklājiet ierīces daļas ar alumīnija foliju, jo tas var izraisīt siltuma akumulēšanos, kas savukārt ietekmēs gatavošanas rezultātus un sabojās cepeškrāsns emaljas pārklājumu. Novietojiet pannas, siltumizturīgās pannas un alumīnija traukus uz režga.

Kondensācija un tvaiks

Cepeškrāsns ir aprīkota ar īpašu sistēmu, kas nodrošina dabisku gaisa cirkulāciju un pastāvīgu tvaika pārstrādi. Šī sistēma Įauj ga- tavot produktus tvaika apstākļos un saglabā ēdienus mīkstus to iekšpusē un kraukšķīgus ārpusē. Turklāt līdz minimumam tiek sama- zināts gatavošanas laiks un elektroenerģijas patēriņš. Gatavošanas laikā, iespējams, var rasties tvaiks, ko var izlaist no cepeškrāsns, atverot durtiņas. Tā ir parasta parādība.

Brīdinājums Atverot cepeškrāsns durtiņas gatavošanas laikā, nestāviet tām pretim, lai ľautu sakarsētajam tvaikam vai siltumam izklūt no ierīces.

Kad ēdiens tiek karsēts, tas izdala tvaiku tāpat kā vāroša tējkanna. Tvaikam saskaroties ar cepeškrāsns durtiņu stiklu, tas kondensējas, kā rezultātā rodas ūdens pilieni.

Lai samazinātu kondensāciju, pārbaudiet, vai pirms pārtikas ievietošanas, ierīce tiek pilnībā sakarsēta. Pirms gatavošanas tādēļ nepie-ciešams aktivizēt īslaicīgu iepriekšējo cepeš-krāsns sakarsēšanu (aptuveni 10 minūtes). leteicams noslaucīt kondensāciju pēc katras ierīces izmantošanas reizes.

Krāsns trauki

• Izmantojiet siltumizturīgus cepeškrāsns traukus, kas paredzēti 230 °C temperatūrai.
• nedrīkst novietot tieši pret cepeškrāsns aizmugurē esošā ventilatora restīšu pārse-gu vai arī uz cepeškrāsns pamatnes.
• Neizmantojiet universālās cepešpannas, kas ir lielākas par 30 x 35 cm, jo tas iero-bežos siltuma cirkulāciju un, iespējams, ie-tekmēs ierīces veiktspēju.

Virtuves trauku ietekme uz gatavošanas rezultātiem

Virtuves trauki atškiras ar savu biezumu, vadītspēju, krāsu, utt., kas ietekmē to, kā tie vada siltumu uz traukos ievietoto pārtiku.

A: alumīnija trauki, māla trauki, cepeškrānij paredzētie stikla trauki un spoži virtuves trauki saīsinās gatavošanas laiku un ēdiena pamatnes apbrūnināšanu.

B: emaljēti čuguna, anodēta alumīnija trauki, alumīnija trauki ar nepiedegošu iekšpusi, kā ari krāsoti un tumši, smagi virtuves trauki pail-

dzinās gatavošanas procesu un ēdiena pa-matnes apbrūnināšanu.

Zivju un gaļas gatavošana

levietojiet gaļu cepeškrāsns siltumizturīgajos traukos vai tieši uz cepeškrāsns režga. Šajā gadījumā atcerieties, ka pirmajā pozīcijā no apakšpuses jānovieto dzilā cepešpanna un jāiepilda tajā nedaudz ūdens. Dzilā cepešpanna nepļaus izkusušajām taukvielām noklūt cepeškrāsns pamatnē.

Baltā gaļa, putnu gaļa un zivis pamatā jāga- tavo, izvēloties vidējo temperatūru (starp 150 °C un 175 °C). Ja jāgatavo sarkanā gaļa (ne- daudz apbrūnināta arpusē un saudzīgāk ga- tavota iekšpusē), ieteicams īslaicīgi izmantot augstāku temperatūru (starp 200 °C un 230 °C).

Cepšana

Pīrāgus parasti jāgatavo vidējā temperatūrā (starp 150 °C un 200 °C).

Gatavojot pīrāgus vai citus ēdienus, iepriekš ieteicams īslaicīgi sakarsēt cepeškrāsni (aptuveni 10 minūtes). Gatavošanas laikā cepeškrāsns durtinām jābūt aizvērtām. Pārbau-diet gatavošanas rezultātus, skatoties pa ierīces durtinu stiklu.

Grilēšana

Ja vēlaties grilēt gaļu vai zivis, pārklājiet tās ar nelielu ellas daudzumu un novietojiet uz ce-peškrāsns režga.

Izmantojot grila funkciju, tiek aktivizēts augšējais sildelements. Tādēl, atkarībā no gaļas vai zivju biezuma, nepieciešams regulēt ga-tavošanas līmeni.

Atcerieties, ka pirms tam cepeškrāsns zemākajā līmenī jāievieto dzilā cepešpanna un jāiepilda tajā nedaudz ūdens.

Gatavošanas laiki

Gatavošanas laiki var atškirties atkaribā no gatavojamajās pārtikas veida, tās sastāva un apjoma. Pirmo reizi gatavojot ēdienus, ieteicams pierakstīt rezultātus, lai nākamo reizi nepieļautu slikti pagatavotu ēdienu.

Vienīgi ar laiku, iegūstot pieredzi, varēsit ie- viest nepieciešamās izmainas tabulās eso- šajās vērtībās.

Gatavošanas tabula - tradicionālā gatavošana un gatavošana, izmantojot ventilatoru

Šīs tabulas ir tikai informatīvas. lespējams, ka būs nepieciešams palielināt vai samazināt temperatūras, lai piemērotos individuālajām vajadzībām un prasībām.

Tikai pieredze Įaus jums noteikt pareizo režimu atseviškiem gatavošanas veidiem.

i Gatavošanas laikos netiek ietverti cepeškrāsns iepriekšējās sakarsēšanas laiki. Pirms gatavošanas nepieciešams aktivizēt īslaicīgu iepriekšējo cepeškrāsns sakarsēšanu (aptuveni 10 minūtes).

Svars (gr.)	Ediens Tradicionālāgatavošana		Gatavošana, iz-mantojot ventilato-ru Līmenis temp. °C		Gatavoša-nas laiks minūtēs	PIEZIMES
	Lī-me-nis	temp. °C
Saputotu izstrā-dājumu recep-tes	2		170	2	160	45 - 60	Kūku veidne uz cepeškrāsns režga
	Smilšu mīkla		2	170	2 (1 un 3) 1)	160	20 - 30
Sviesta un piena siera kūka	1		160	2	150	60 - 80	Kūku veidne uz cepeškrāsns režga
	Ābolu kūka		1	180	2 (1 un 3) 1)	170	40 - 60
	Strūdele		2	175	2	150	60 - 80
	Džema pīrāgs		2	175	2 (1 un 3) 1)	160	30 - 40
	Auglu pīrāgs		1	175	1	160	45 ~ 60
	Bezē kūka		1	175	2	160	30 - 40
Ziemassvētkupīrāgs	1		170	1	160	40 - 60	Kūku veidne uz cepeškrāsns režga
	Plūmju pīrāgs		1	170	1	160	50 - 60
	Nelieli pīrāgi		2	170	2 (1 un 3) 1)	160	25 - 35
	Biskvīti		3	190	3	170	15 - 25
	Merengas		2	100	2	100	90 - 120
Svars (gr.)	Ediens Tradicionālāgatavošana		Gatavošana, iz-mantojot ventilato-ru Līmenis	temp.°C	temp.°C	Gatavoša-nas laiks minūtēs	PIEZIMES
	Lī-me-nis
	Smalkmaizītes	2	190	2	180	12 - 20	Universālajā cepešpannā
Konditorijas iz-strādājumi: Štopkūkas		2 200		2 (1 un 3) 1)	190	15 - 25	Universālajā cepešpannā
1000	Baltmaize	1	190	2	180	40 - 60	2 gab. univer-sālajā cepeš-pannā
500	Rudzu maize	1	190	1	180	30 - 45	Maizes cepeš-pannā uz režga
500	Maizes kukuļi	2	200	2	175	20 - 35	6-8 kukuļi uni-versālajā ce-pešpannā
250 Pica 1 200				2 (1 un 3) 1)	190	15 - 30	Universālajā cepešpannā uz režga
	Pastas pīrāgs	2	200	2 (1 un 3) 1)	175 40 - 50 Veidnē uz ce-peškrāsns rež-ga
	Dārzeņu pīrāgs	2	200	2 (1 un 3) 1)	175 45 - 60 Veidnē uz ce-peškrāsns rež-ga
	Pīrāgi ar vārīto krēmu	1 200		2 (1 un 3) 1)	180 35 - 45 Veidnē uz ce-peškrāsns rež-ga
	Lazanja	2	180	2	160	45 - 65	Veidnē uz ce-peškrāsns rež-ga
	Kanneloni	2	200	2	175	40 - 55	Veidnē uz ce-peškrāsns rež-ga
1000	Vērša gaļa	2	190	2	175	50 - 70	Uz cepeš-krāsns režga, izmantojot dzi-jo cepešpannu
1200	Cūkgaļa	2	180	2	175	100 - 130	Uz cepeš-krāsns režga, izmantojot dzi-jo cepešpannu
1000	Teļa gaļa	2	190	2	175	90 - 120	Uz cepeš-krāsns režga, izmantojot dzi-jo cepešpannu

Svars (gr.)	Ediens Tradicionālāgatavošana		Gatavošana, iz-mantojot ventilato-ru Līmenis temp.°C		Gatavoša-nas laiks minūtēs	PIEZIMES
	Lī-me-nis	temp.°C
1500	Anglu rostbifs	2	210	2	200	50 - 60
1500 Anglu rostbifs(vidēji izcepts)		2	210	2	200	60 - 70
1500 Anglu rostbifs(pilnībā izcepts)		2	210	2	200	70 - 80
2000	Cūkas plecs	2	180	2	170	120 - 150
1200	Cūkas apakš-stilbs	2	180	2	160	100 - 120
1200	Jēra gaļa	2	190	2	175	110 - 130
1000	Cālis	2	190	2	175	60 - 80
4000	Tītars	2	180	2	160	210 - 240
1500	Pīle	2	175	2	160	120 - 150
3000	Zoss	2	175	2	160	150 - 200
1200	Trusis	2	190	2	175	60 - 80
1500	Zakis	2	190	2	175	150 - 200
800	Fazāns	2	190	2	175	90 - 120
1200	Forele/jūras ka-rūsa	2 190		2 (1 un 3) 1)	175 30 - 40 3-4 zivis
1500 Tuncis/lasis 2 190				2 (1 un 3) 1)	175 25 - 35 4-6 filejas

1) Ja nepieciešams gatavot vairākus ēdienus vienlaikus, ieteicams ievietot tos cepeškrāsns līmeņos, kas minēti iekavās. Plauktu pozīcijas tiek uzskaitītas, sākot no cepeškrāsns apakšējās daļas.

Ja vēlaties gatavot vairākus ēdienus vienlaikus, pēdējo 5-10 minūšu laikā ieteicams mainīt ēdienu gatavošanai paredzētos cepeškrāsns līmeņus, tādējādi iegūstot vienmērīgāk paga-tavotu pārtiku.

Gatavošanas tabula - grilēšana

i Gatavošanas laikos netiek ietverti cepeškrāsns iepriekšējās sakarsēšanas laiki. A Pirms gatavošanas nepieciešams aktivizēt īslaicīgu iepriekšējo cepeškrāsns sakarsēšanu (aptuveni 10 minūtes).

Ediens Daudzums			Līmenis 📄	Temp. °C	Gatavošanas laiks minū-tēs 🌐
	Gabali	Svars (gr.)			Augšējā puse	Apakšējā puse
Filejas steiki	4	800	3	maks.	12 - 15	12 - 14
Liellopu ga-ļas steiki	4	600	3	maks.	10 - 12	6 - 8
Cīsiņi	8	-	3	maks.	12 - 15	10 - 12
Cūkgaļas karbonādes	4	600	3	maks.	12 - 16	12 - 14
Vista (sadalī-ta uz pus-ēm)	2	1000	3	maks.	30 - 35	25 - 30
Kebabi	4	-	3	maks.	10 - 15	10 - 12
Vistas krūti-ņa	4	400	3	maks.	12 - 15	12 - 14
Vistas krūti-ņa	6	600	3	maks.	10 - 15	8 - 10
Zivju filejas	4	400	3	maks.	12 - 14	10 - 12
Sviestmai- zes	4 - 6	-	3	maks.	5 - 7	-
Grauzdiņi	4 - 6	-	3	maks.	5 - 7	2 - 3

Gatavošanas tabula - pica

Svars (gr.)	Ediens	Līmenis	temp. °C	Gatavošanas laiks mi-nūtēs	levērībai
700	Liela pica	1	200	15 - 25	Universālajā cepešpannā
500	Neliela pica	1	200	10 - 20	veidnē uz ce-peškrāsns rež- ga
500	Plakans pīrāgs	1	200	15 - 25	Universālajā cepešpannā

i Cepeškrāsns temperatūras ir tikai informatīvas. lespējams, ka vajadzēs palielināt vai sa-mazināt temperatūras to piemērošanai individuālajām vajadzībām un prasībām.

Kopšana un tīrīšana

Brīdinājums Pirms plīts apkopes vai tīrīšanas, tā JĀATVIENO no elektotikla. Šo ierīci nedrīkst tīrīt ar tvaiku vai tvaika tīrīšanas ierīci.

Stikla keramikas plīts tīrīšana

Brīdinājums Drošības apsvērumu dēļ, ierīces tīrīšana, izmantojot tvaika strūklu vai augstspiediena tīrīšanu, ir aizliegta.

⚠ Brīdinājums Gatavojot pārtiku vai dzērienus, kas satur cukuru, ievērojiet piesardzību. Ja šādi pārtikas produkti nokļūst uz stikla keramikas plīts virsmas, tad lai nepieļautu virsmas bojājumus, tiek nekavējoties jānotīra, kamēr ierīce karsta.

Pārbaudiet, vai uz stikla keramikas nav pali- kušas tīrīšanas līdzekļu paliekas! Notīriet tās ar lielu ūdens daudzumu, jo sakarstot, tas var izraisīt nelabvēlīgu efektu!

Nelietojiet agresīvus tīrīšanas līdzekļus, pie-mēram, grila vai cepeškrāsns aerosolus, rup-jus tīrīšanas līdzekļus vai pannu tīrīšanas līdz-ekļus, jo tie var saskrāpēt virsmu.

Tīriet stikla keramiku pēc katras lietošanas reizes, pirms tam ľaujot tai atdzist. Tādējādi jūs nepieļausiet netīrumu uzkrāšanos un aiz-degšanos. Notīriet katlakmeni un izžuvuša ūdens traipus, kā arī metāliskas krāsas traipus, izmantojot tirdzniecībā pieejamo stikla keramikas vai nerūsošā tērauda tīrītāju.

Cepeškrāsns tīrīšana

Brīdinājums Cepeškrāsns regulāri jātīra. Uzkrājušās taukvielas vai pārtikas produktu atliekas (it īpaši grilēšanai paredzētajā cepešpannā) var izraisīt ugunsbīstamību.

Tīriet cepeškrāsns iekšpusi, kamēr tā vēl nav līdz galam atdzisusi. Tādējādi ir vieglāk notīrīt taukvielu vai citu vielu paliekas, piemēram, augļu sulas, cukura dāļinās vai taukus. Varat izmantot silta ūdens un mazgāšanas līdzekļa maisījumu vai kādu no piemērotiem cepeškrāsns aerosola tipa tīrītājiem.

Brīdinājums Nevērsiet aerosolu pret metāliskajām daļām, jo tās var tikt sabojātas. levērojiet ražotāja norādījumus.

Tīriet cepeškrāsns piederumus ar siltu ūdeni un mazgāšanas līdzekli. Notīriet stipri piekal-tušus netīrumus, izmantojot nedaudz abrazī-vu pulveri.

Bridinajums Nepārklājiet cepeškrāsns daļas ar alumīnija foliju. Pretējā gadījumā var sākt uzkrāties siltums, kas ietekmēs gatavošanas rezultātus, kā arī sabojās emaljas pārklājumu.

Tīrīšanas līdzekļi

Pirms tīrīšanas līdzekļu lietošanas, pārbau-diet, vai tie ir piemēroti cepeškrāsns tīrīšanai un to izmantošanu iesaka šādu līdzekļu ra-žotājs.

Neizmantojiet balinātāju saturošus tīrīšanas līdzekļus, jo virsmu apdare var klūt nespodra. Neizmantojiet abrazīvus tīrīšanas līdzekļus.

Brīdinājums lerīces tīrīšanai neizmantojiet tvaiku vai tvaika ierīces.

Korpusa tīrīšana

⚠ Brīdinājums Regulāri noslaukiet vadības paneli, cepeškrāsns durvis un durvju aizslēgu, lietojot mīkstu drānu, kas pirms tam samērcēta siltā ūdenī, kam pievienots mazgāšanas līdzeklis. Lai nepieļautu durtinų stikla paneļu bojājumus un nodilumu, neizmantojiet:

• mājsaimniecības mazgāšanas līdzekļus un balinātājus
• impregnētas salvetes, kas nav piemērotas nelīpošām katlu virsmām
• sūklus vai tērauda vates sūklus
• ķīmiskos cepeškrāsns sūkļus vai aerosolus
• rūsas nonēmējus
• vannu/izlietnu traipu nonēmējus Tīriet durtiņu stikla ārpusi un iekšpusi ar siltu ziepjūdeni. Ja ierīces durtiņu iekšpuse klūst ļoti netīra, ieteicams izmantot tādus tīrīšanas līdzekļus, kā Hob Brite vai Bar Keepers Friend.

Cepeškrāsns durtinu tīrīšana

i Pirms cepeškrāsns durtinu tīrīšanas, ieteicams tās izņemt no cepeškrāsns.

! Brīdinājums Pirms tīrīšanas, pārbaudiet, vai cepeškrāsns ir atdzisusi un atvienota no elektrotīkla.

Rīkojieties šādi:

1. pilnībā atveriet cepeškrāsns durtiņas
2. atrodiet enğes, kas satur durtinas pie cepeškrāsns;

1. atblokējiet un pagrieziet uz divām enğēm esošās nelielās sviras;

1. satveriet durtiñas abās pusēs un lēni pa-grieziet virzienā uz cepeškrāsni, līdz tās ir pa pusei aizvērtas;

1. uzmanīgi izņemiet durtiņas no cepeš- krāsns;

2. novietojiet tās uz cietas virsmas.

Svarīgi Tīriet cepeškrāsns durtinu stiklu ar siltu ziepjūdeni un mīkstu drāniņu.

Neizmantojiet abrazīvus tīrīšanas līdzekļus.

Pēc tīrīšanas, uzstādiet atpakal cepeškrāsns durtiņas, ievērojot iepriekš minētās darbības, tikai šoreiz pretējā secībā.

Brīdinājums NETĪRIET cepeškrāsns durtiņas, ja to stikla paneļi ir karsti. Neievērojot iepriekš minētos norādījumus, stikla paneļi var saplīst. Ja durtiņu stikla panelis saplaisā vai sa- skrāpējas, tas var klūt triecienneizturīgs, un, lai nepieļautu stikla paneļa saplīšanu, tas jānomaina. Sazinieties ar vietējo kli- entu apkalpošanas centru.

Nerūsoša tērauda vai alumīnija modeli:

cepeškrāsns durtiņas ieteicams tīrīt, izman- tojot mitru sūkli un pēc tam tās nosusināt ar mīkstu drāniņu.

Neizmantojiet tērauda vilnu vai abrazīvus tīrīšanas līdzekļus, jo tie var sabojāt cepeš-krāsns virsmu.

Tīriet cepeškrāsns vadības paneli, ievērojot iepriekš minētos norādījumus.

Cepeškrāsns pareizu darbību nodrošina ap ierīces iekšējā nodalījuma malu uzstādītā starplika vai blīvējums.

Periodiski pārbaudiet staplikas stāvokli. Ja nepieciešams, tīriet to, neizmantojot abrazīvus tīrīšanas līdzekļus.

Ja starplika ir bojāta, sazinieties ar vietējo klientu apkalpošanas centru. Neizmantojiet cepeškrāsni, kamēr tā nav salabota.

Cepeškrāsns plaukti un plauktu balsti

Lai tīrītu cepeškrāsns plauktus, iemērciet tos siltā ziepjūdenī un notīriet piekaltušus traipus ar samitrinātu sūkli.

Rūpīgi noskalojiet un pēc tam nosusiniet plauktus ar mīkstu drāniņu.

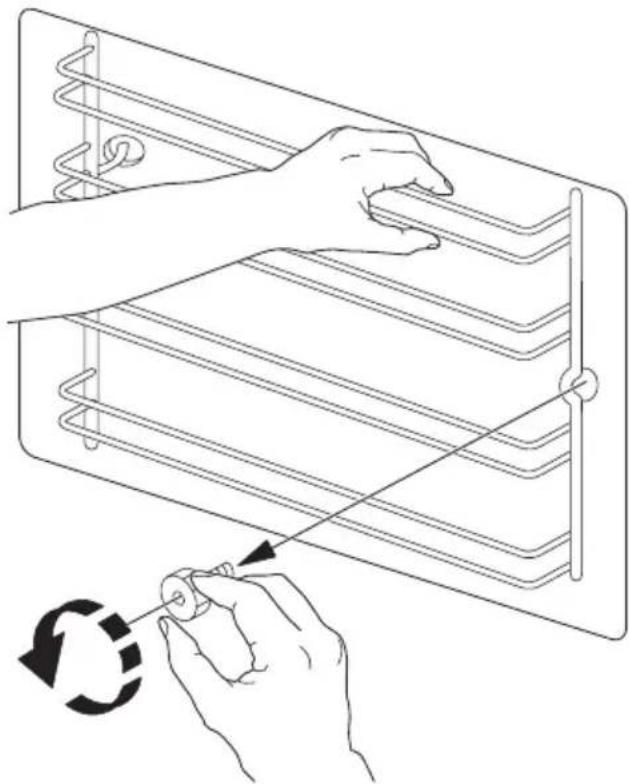

Lai atvieglotu tirišanu, plauktu balstus var no- nemt:

1. pieturot plaukta balstu ar otru roku, izskrūvējiet priekšējo skrūvi;

1. atākējiet aizmugurējo āki un noņemiet plaukta balstu

1. pēc tīrīšanas, uzstādiet atpakal plauktu balstus, ievērojot iepriekš minētās darbības, tikai šoreiz pretējā secībā. Lūdzu, pārbaudiet, vai uzstādot atpakal plaukta balstu, ir atbilstoši pievilkti savilcējuz-griežni.

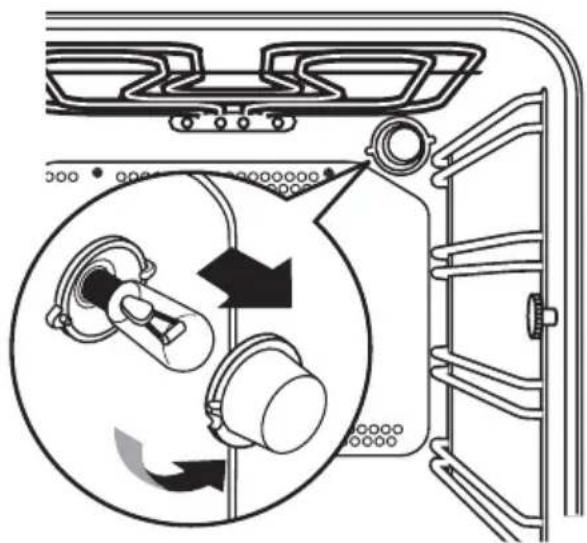

Cepeškrāsns spuldzes nomaina

Brīdinājums Atvienojiet ierīci no elektrotikla.

Ja jānomaina apgaismojuma spuldze, tai jāatbilst šādiem parametriem: elektroenerģija, 15 W/25 W; spriegums, 230 V (50 Hz); 300 °C temperatūras siltumizturība; pieslēguma veids: E 14. Šīs spuldzes ir iespējams iegādāties tuvākajā Electrolux servisa centrā. Bojātās spuldzes nomaina:

1. Pārbaudiet, vai cepeškrāsns ir atvienota no elektrotikla.
2. Pagrieziet stikla pārsegu pretēji pulksten-rādītāju kustības virzienam.
3. Izņemiet bojāto spuldzi un nomainiet to pret jaunu.

1. Uzstādiet atpaka! spuldzes stikla pārse-gu.
2. Pievienojiet cepeškrāsni elektrotīklam.

Ko darīt, ja ...

Ja ierīce nedarbojas pareizi, tad, pirms sazināties ar tuvāko servisa centru, lūdzu, veiciet tālāk minētās darbības.

Nepareizas darbības raksturojums	Risinājumi
Rodas tumši traipi	ja skrāpja un stikla keramikas tīrītāja pielietošana nav bijusi veiksmīga, iespējams, ka plīts virsma ir bojāta, izmantojot nepiemērotus tīrīšanas līdzekļus vai pannas ar nelīdzenām apakšējāmdaļām. Tomēr tas neietekmēs stikla keramikas plīts veiktspēju.
Uz gatavošanas virsmas parādās metāliskas krā-su izmaiņas	ir lietoti katli vai pannas ar nepiemērotām apakšējām daļām vai ari neatbilstoši gatavošanas zonām paredzēti tīrīšanas līdzekļi. Krāsu izmaiņasvar novērst, izmantojot stikla keramikas tīrītāju.
Uz virsmas ir redzami skrāpējumi	tas, iespējams, radās priekšmetiem saskrāpējot virsmas vai kūstot uz tām. Šādus skrāpējumusnevar likvidēt. Tomēr tas neietekmēs stikla keramikas plīts veiktspēju.
Cepeškrāsns nedarbojas.	Pārbaudiet, vai ierīce ir pieslēgta elektroṭīklamun ir ieslēgta elektroapgāde.Pārbaudiet, vai nav bojāts strāvas drošinātājs.Pārbaudiet, vai ir pagriezts pareizais pārslēgs.
Keramiskā plīts virsma nenodrošina apmierinošusrezultātus.	Pārbaudiet, vai gatavošanai paredzēto virtuvestrauku izmērs atbilst gatavošanas zonai.Pārbaudiet, vai virtuves trauku apakšējās daļasir plakanas.Pārbaudiet, vai gatavošanas veidam paredzē-tais iestatījums ir pareizs.
Cepeškrāsns neieslēdzas.	Pārbaudiet, vai ir izvēlēta gatavošanas funkcija.Pārbaudiet, vai cepeškrāsns durtiņas ir pilnībāaizvērtas.Pārbaudiet, vai ligzdas slēdzis vai cepeškrāsnselektrības slēdzis ir stāvoklī IESLEGT.
Cepeškrāsns apgaismojums nedarbojas	izvēlieties funkciju, izmantojot cepeškrāsnsfunkciju pārslēgu.P ārbaudiet apgaismojuma spuldzi un, ja nepie-ciešams, nomainiet to (skatiet sadaļu "Cepeš-krāsns spuldzes nomaiņa").
Gatavošanai nepieciešamais laiks ir par ilgu vai ariēdieni tiek pagatavoti par ātru:	iespējams, ka jāregulē temperatūra
Uz pārtikas un cepeškrāsns iekšpusē parādāstvaiks un kondensācija	Skatiet šīs rokasgrāmatas satura informāciju,īpaši sadaļu "Cepeškrāsns izmantošana".Pēc gatavošanas pabeigšanas atstājiet traukuscepeškrāsnī ne ilgāk par 15-20 minūtēm.
Cepeškrāsns ventilators darbojas trokšņaini.	Pārbaudiet, vai plaukti un gatavošanai paredzē-tie trauki nevibrē, saskaroties ar cepeškrāsnsaizmugurējo paneli.

Tehniskie dati

1. klases 1. apakšklases un 1. klases ierīce

Izmēri
Augustums 850 mm
Dzilums 600 mm
Platums 600 mm
Cepeškrāsns ietilpība		53 l
Stikla keramikas plīts
Sildzonas Jauda Diæmetri
Priekšējā kreisā puses gatavo-šanas zona (divkāršā)	2200 W 210-120 mm
Aizmugurējā kreisā puses ga-tavošanas zona	1200 W 145 mm
Aizmugurējā labā puses gata-vošanas zona	1800 W 180 mm
Priekšējā labā puses gatavoša-nas zona	1200 W 145 mm
Cepeškrāsns
Cepeškrāsns sildelementi (augšējais un apakš-ējais)		1800 W
Gatavošana ar gaisa plūsmu		1825 W
lekšējais grils 1650 W
Pilna izmēra grils 2450 W
Pica 2675 W
Apakšējais sildelements 1000 W
Krāsns apgaismojums 25 W
Kopējā noslodze		2700 W
Barošanas spriegums (50 Hz) 230 V
Kopējā ierīces elektriskā noslodze		9100

Uzstādīšana

Brīdinājums Šo ierīci nedrīkst novietot uz pamatnes.

Tālāk minētās instrukcijas paredzētas kvalifi-cētam ierīces uzstādītājam, lai uzstādīšana, regulēšana un apkope tiktu veikta atbilstoši spēkā esošajiem noteikumiem.

Veicot jebkuras izmaiņas, ierīce jāatvieno no elektrotīkla.

Brīdinājums Pirms uzstādīšanas pārbaudiet, vai vietējās piegādes iespējas (gāzes veids un spiediens) atbilst ierīces specifikācijām.

Brīdinājums Ražotājs neuzņemsies atbildību par bojājumiem, kas radušies, veicot ierīces uzstādīšanu neatbilstoši spēkā esošajiem noteikumiem.

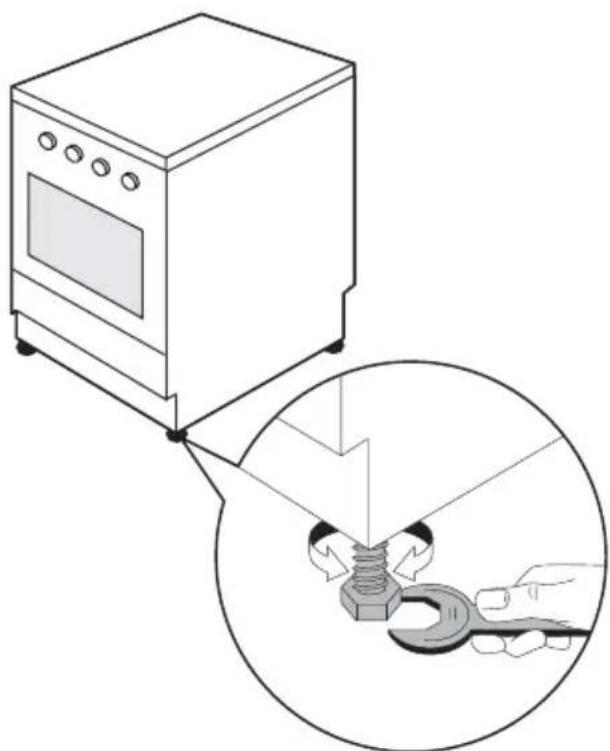

Līmeņošana

lerīce ir aprīkota ar regulējamām kājiņām, kas atrodas aizmugurē un priekšpusē esošajos stūros.

Regulējot kājiņas, iespējams mainīt ierīces augstumu, lai nodrošinātu stabilitāti un uz plīts novietotajās pannās un citos virtuves traukos iepildīto šķidrumu vienmērīgu līmeni.

Elektriskais savienojums

lerīce ir paredzēta darbībai ar vienas fāzes 230 V spriegumu.

Pirms pieslēgšanas elektrotīklam pārbaudiet, vai:

• mājas elektrosistēmas parametri atbilst ierīces specifikācijām (skatiet tehnisko datu plāksnīti);
• ierīce, atbilstoši uzsstādīšanas noteikumiem, ir pareizi pievienota zemējumam, izmantojot piemērotu kontaktspraudni;
• kontaktligzda vai vienpolu slēdzis, kas izmantots pieslēgumam, ir ērti pieejams pēc ierīces uzstādīšanas.

lerīce tiek piegādāta ar strāvas kabeli, tādēl, nepieciešams to uzstādīt kopā ar standarta kontaktdakšu, kas piemērota kopējai tehni- sko datu plāksnītē minētajai noslodzei. Kontaktspraudnis jāievieto piemērotā sienas kontaktligzdā.

Ja vēlaties ierīcei veikt tiešo pieslēgumu elektrotīklam, atbilstoši spēkā esošiem noteikumiem, starp ierīci un elektrotīklu ir jāuztāda vienpolu slēdzis ar minimālo atstarpi starp kontaktiem 3 mm.

Brūnais strāvas vads (kas atrodas ierīces sa- dales bloka) jāpievieno elektrotīkla barošanas fāzei. Strāvas vads jāuzstāda tā, lai tā tem- peratūra nevienā vietā par 50 ° C nepārs- niegtu istabas temperatūru.

Strāvas kabela nomaina

Brīdinājums Strāvas kabela nomainu atbisltoši spēkā esošiem noteikumiem drīkst veikt tikai klientu atbalsta centra darbinieki vai ari cits zinošs personāls.

Ja strāvas kabelis ir jānomaina, izmantojiet tikai tālāk minētos kabeļu tipus. H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F. Dzeltenajam/zaļajam zemējuma vadam jābūt par 2 cm garākam nekā strāvas un neitrāles vadam (skatiet shēmu). Minimālajam kabeļa šķērsgriezumam jābūt 3 x 1,5 mm ^2 .

Pēc pieslēguma izveides pārbaudiet sildelementus aptuveni 3 minūtes, lai pārliecinātos, vai tie darbojas pareizi.

Svarīgi Ražotājs neuzņemsies atbildību par bojājumies, kas radušies, neievērojot piesardzības pasākumus un noteikumus.

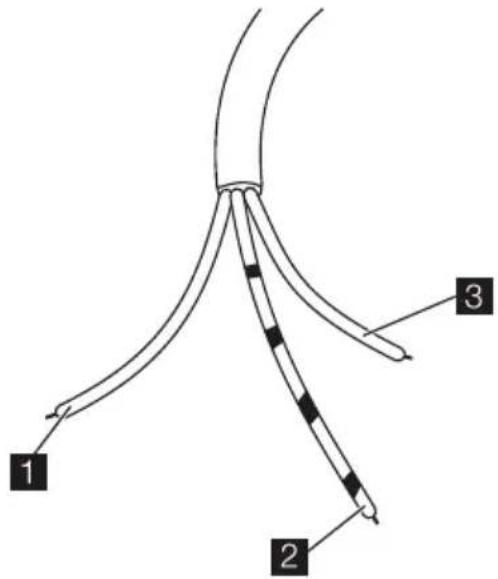

1 Fāze
2 Zemējums (dzeltenais/zaļais vads)
3 Neitrāles vads

Spailu bloka pieslēgšana

lerīcē ir viegli pieejams 6 polu spailu bloks, kura tiltiņi ir jau iepriekš iestatīti 400 V (trīsfāzu ar neitrāli) darbības režīmā. Gadījumā, ja tiek izmantots cits spriegums, spailu bloka tiltiņi jāpielāgo tā, kā tas parādīts shēmā.

Originālās rezerves daļas, kuras apstiprinājis ražotājs, ir pieejamas tikai servisa centrā vai pilnvarotos rezerves daļu veikalos.

Spailei jäpievieno arī zemējuma vads 🌐. Pēc strāvas kabeļa pievienošanas spailu blo- kam, nostipriniet to ar stiprinājuma skavu.

Apkalpošana un rezerves daļas

Ja ierīce darbojas nepareizi, pat tad, ja veicāt visas iepriekšējā sadaļā minētās pārbaudes, lūdzu, sazinieties ar tuvāko servisa centru, norādot klūdas tipu, ierīces modeli(Mod. nr.) un sērijas numuru (Sēr. nr.), kas minēts identifikācijas plāksnīte. Tehnisko datu plāksnīte atrodas ārējās cepeškrāsns malas priekšpu-sē

www.electrolux.com

www.electrolux.cz

www.electrolux.ee

www.electrolux.lv

www.electrolux.lt
