TI74IF00IB - Plīts AEG - Bezmaksas lietošanas instrukcija

Produkta tips	Iebūvējamā plīts virsma
Zīmols	AEG
Modelis	TI74IF00IB
Veids	Indukcijas
Sildvirsmu skaits	2 apaļas + 1 universāla (4 sekcijas)
Izmēri (platums x dziļums)	700 x 510 mm
Kopējā jauda	7,35 kW (maks.)
Spriegums	220-240 V / 400 V 2N, 50 Hz
Papildu funkcijas	PowerBoost, FlexiBridge, PowerSlide, Hob²Hood
Drošība	Ieslēgšanas bloķēšana, automātiska izslēgšana, atlikušā siltuma indikators
Vadība	Skārienjutīga ar regulēšanas joslām
Taimeris	Minūšu atskaite un laika izslēgšana
Enerģijas pārvaldība	Automātiska jaudas ierobežošana
Tīrīšana	Mīksta drāniņa un maigs tīrīšanas līdzeklis; skrāpis noturīgiem netīrumiem
Rezerves daļas	Tikai oriģinālās, pieejamas pilnvarotā servisā
Lietošanas instrukcija	148 lappuses poļu valodā (PDF lejupielādei)
Svars (orientējošs)	Aptuveni 12 kg
Krāsa	Melns (keramikas stikls)

Bieži uzdotie jautājumi - TI74IF00IB AEG

Kā ieslēgt PowerBoost funkciju?

Lai ieslēgtu PowerBoost funkciju, pieskarieties simbolam P uz vadības paneļa izvēlētajai sildvirsmas zonai. Funkcija darbojas ierobežotu laiku (skatiet tehniskos datus), pēc tam automātiski pārslēdzas uz maksimālo sildīšanas jaudu. Lai izslēgtu, mainiet sildīšanas jaudas iestatījumu.

Kā pareizi tīrīt indukcijas plīti?

Tīriet plīti pēc katras lietošanas reizes ar mīkstu drāniņu un maigu tīrīšanas līdzekli. Noturīgiem netīrumiem, piemēram, izkusušai plastmasai vai cukuram, izmantojiet īpašu skrāpi asā leņķī. Nekad neizmantojiet asus instrumentus vai tvaika tīrītājus.

Kādi trauki ir piemēroti indukcijas plītij?

Piemēroti trauki ir čuguns, tērauds, emaljēts tērauds, nerūsējošais tērauds un trauki ar daudzslāņu dibenu. Pārbaudiet, vai magnēts pievelk trauka dibenu. Izvairieties no alumīnija, vara, stikla un keramikas.

Ko nozīmē atlikušā siltuma indikators?

Indikators OptiHeat Control parāda trīs līmeņus: turpināšana vārīšana, temperatūras uzturēšana un atlikušais siltums. Kamēr indikators ir redzams, pastāv apdeguma risks. Tas pazudīs pēc tam, kad zona atdziest.

Kā iestatīt ieslēgšanas bloķēšanu?

Nospiediet un turiet bloķēšanas pogu 3 sekundes, līdz parādās indikators. Pēc tam izslēdziet plīti. Lai atbloķētu, atkārtojiet darbību. Kad bloķēšana ir ieslēgta, plīti nevar nejauši ieslēgt.

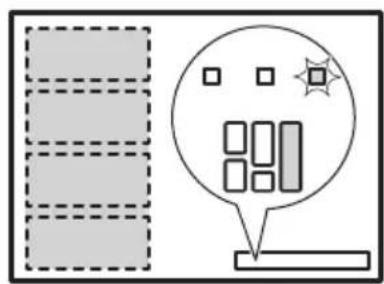

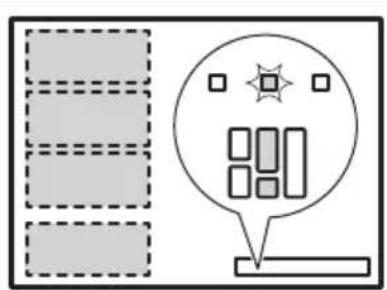

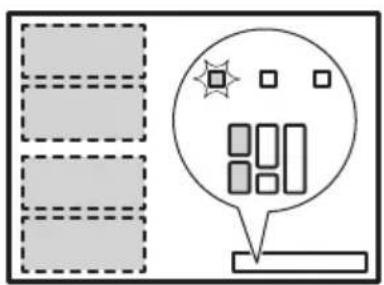

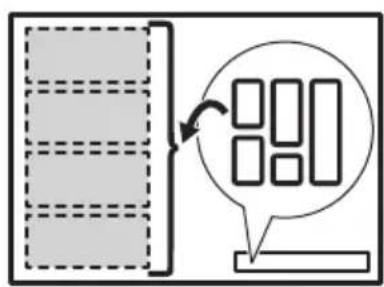

Kā lietot FlexiBridge funkciju?

FlexiBridge funkcija ļauj apvienot universālās sildvirsmas zonas. Spiediet pogu FlexiBridge, lai pārslēgtos starp režīmiem: Standard, Big Bridge un Max Bridge. Novietojiet trauku atbilstoši izvēlētajam režīmam – tam jānosedz atbilstošs sekciju skaits.

Kā pieslēgt plīti tvaika nosūcējam (Hob²Hood)?

Hob²Hood funkcija savieno plīti ar saderīgu tvaika nosūcēju, izmantojot infrasarkanos signālus. Ieslēdziet automātisko režīmu (H1-H6) iestatījumu izvēlnē. Tvaika nosūcējs automātiski pielāgos ventilatora ātrumu atbilstoši gatavošanas temperatūrai. Ir iespējama arī manuāla vadība.

Ko darīt, ja parādās kļūdas kods?

Izslēdziet plīti un pagaidiet 30 sekundes, pēc tam ieslēdziet atkārtoti. Ja kods atkārtojas, atvienojiet plīti no strāvas uz 30 sekundēm un atkal pievienojiet. Ja problēmas turpinās, sazinieties ar pilnvarotu servisu.

Kā mainīt sildīšanas jaudas iestatījumu?

Pieskarieties vēlamajam jaudas līmenim uz vadības joslas. Līmeņi ir apzīmēti no 0 līdz 9 un P (PowerBoost). Lai izslēgtu zonu, pieskarieties 0. Vadības josla atrodas paneļa kreisajā pusē.

Kur atrast lietošanas instrukciju?

Lietošanas instrukciju poļu valodā (148 lappuses) var lejupielādēt PDF formātā no vietnes notice-facile.com vai no oficiālās AEG vietnes. Produkta lapā ir pieejama arī jautājumu uzdošanas iespēja.

LIETOŠANAS INSTRUKCIJA TI74IF00IB AEG

LV Lietošanas instrukcija | Plīts 50

LT Naudojimo instrukcija | Kaitlentė 75

Esiet sveicināti AEG pasaulē! Pateicamies jums, ka iegādājāties mūsu ierīci.

Lai saņemtu lietošanas ieteikumus un brošūras, kā arī traucējummeklēšanas, servisa un remonta informāciju:

www.aeg.com/support

Izmainu tiesības rezervētas.

SATURS

1. DROŠĪBAS INFORMĀCIJA....50
2. DROŠĪBAS NORĀDĪJUMI....52
3. UZSTĀDĪŠANA....54
4. IZSTRĀDĀJUMA APRAKSTS....57
5. PIRMS PIRMĀS LIETOŠANAS REIZES....58
6. IERICES IZMANTOŠANA IKDIENĀ......59
7. PAPILDFUNKCIJAS....61
8. PADOMI UN IETEIKUMI....66
9. APRŪPE UN TĪRĪŠANA......69
10. PROBLĒMRISINĀŠANA....70
11. TEHNISKIE DATI....72
12. ENERGOEFEKTIVITĀTE....73
13. APSVERUMI PAR VIDES AIZSARDZĪBU 74

1. DROŠĪBAS INFORMĀCIJA

Pirms ierīces uzstādīšanas un lietošanas rūpīgi izlasiet pievienotos norādījumus. Ražotājs neatbild par savainojumiem un bojājumiem, kas radušies ierīces nepareizas uzstādīšanas vai izmantošanas rezultātā.

Glabājiet šīs instrukcijas drošā, pieejamā vietā, lai tās varētu izmantot nākotnē.

1.1 Bērnu un citu neaizsargātu personu drošība

Šo ierīci drīkst lietot bērni no 8 gadu vecuma un personas ar ierobežotām fiziskām, sensorām vai garīgām spējām vai pieredzes un zināšanu trūkumu, ja tās tiek uzraudzītas vai ir saņēmušas norādījumus par drošu lietošanu un izprot riskus. Bērniem līdz 8 gadu vecumam un personām ar ļoti plašu un sarežģītu invaliditāti ir jāliedz piekļuve ierīcei, ja vien tās netiek nepārtraukti uzraudzītas.

• Bērni ir jāuzrauga, lai tie nespēlētos ar ierīci.
• Neļaujiet bērniem tuvoties iepakojumam un atbrīvojieties no tā pienācīgā veidā.
• UZMANĪBU: Ierīce un tās pieejamās detaļas lietošanas laikā sakarst. Neļaujiet bērniem un mājdzīvniekiem atrasties ierīces tuvumā, kad tā tiek lietota vai atdziest.
• Ja ierīcei ir bērnu drošības ierīce, tā jāaktivizē.
• Bērni nedrīkst tīrīt ierīci un veikt tās apkopi bez uzraudzības.

1.2 Vispārīgā drošība

• Šī ierīce paredzēta tikai ēdiena gatavošanai.
• Šī ierīce ir izstrādāta tikai izmantošanai mājas apstākļos un telpās.
• Šo ierīci var izmantot birojos, viesnīcu viesu numuros, pansiju viesu numuros, lauku viesu mājās un citās līdzīgās uzturēšanās vietās, kurās izmantošana nepārsniedz (vidējo) mājsaimniecības lietošanas intensitāti.
• UZMANĪBU: Ierīce un tās pieejamās detaļas lietošanas laikā sakarst. Nepieskarieties sildelementiem.
• UZMANĪBU: Gatavojot uz plīts ēdienu ar taukiem vai eļļu bez pieskatīšanas, var izcelties ugunsgrēks.
• Dūmi liecina par pārkaršanu. Nekādā gadījumā neizmantojiet ūdeni ēdiena gatavošanas uguns nodzēšanai. Izslēdziet ierīci un apklājiet liesmu ar, piemēram, uguns segu vai vāku.
• UZMANĪBU: ierīci nedrīkst barot caur ārējo komutācijas ierīci, piemēram, taimeri, vai pievienot to sistēmai, kuru regulāri ieslēdz un izslēdz inženiertehniskā nodrošinājuma sistēma.
• BRĪDINĀJUMS: Gatavošanas process ir jāuzrauga. Īss gatavošanas process jāuzrauga nepārtraukti.
• UZMANĪBU: Aizdegšanās risks: neuzglabājiet priekšmetus uz gatavošanas virsmām.
• Nenovietojiet uz plīts virsmas metāla priekšmetus, piemēram, nažus, dakšas, karotes un vākus, jo tie var sakarst.
• Nelietojiet ierīci pirms tās iebūvēšanas.
• Ierīces tīrīšanai neizmantojiet ūdens smidzinātāju un tvaika tīrītāju.
• Pēc lietošanas izslēdziet plīts virsmas sildelementu, izmantojot tā vadības slēdzi, un nepaļaujieties uz gatavošanas trauka noteicēju.
• UZMANĪBU! Ja stikla keramikas virsma ir saplaisājusi, izslēdziet ierīci, lai novērstu iespējamo elektrības triecienu. Ja ierīce ir pieslēgta strāvas padeves avotam tiešā veidā, izmantojot savienojuma kārbu, noņemiet drošinātāju, lai atvienotu ierīci no strāvas padeves avota. Jebkurā gadījumā sazinieties ar Pilnvarotu servisa centru.
• Lai izvairītos no negadījumiem, strāvas padeves vada bojājuma gadījumā tas jānomaina ražotājam, autorizētajam servisam vai līdzīgi kvalificētam speciālistam.
• UZMANĪBU: Izmantojiet tikai tos plīts aizsargus, kurus ir izgatavojis ierīces ražotājs vai kuri norādīti lietošanas instrukcijā kā lietošanai piemēroti vai kuri ir iestrādāti ierīcē. Nepiemērotu plīts aizsargu lietošana var izraisīt negadījumus.

2. DROŠĪBAS NORĀDĪJUMI

2.1 Montāža

BRĪDINĀJUMS!

Ierīci drīkst uzstādīt tikai sertificēti speciālisti.

BRĪDINĀJUMS!

Pastāv traumu un ierīces bojājumu risks.

• Noņemiet visu iepakojumu.
• Neuzstādiet un nelietojiet bojātu ierīci.
• Ievērojiet kopā ar ierīci piegādātās uzstādīšanas norādes.
• Nodrošiniet starp blakus uzstādītām ierīcēm piemērotu attālumu.
• Vienmēr uzmanīgi pārvietojiet ierīci, jo tā ir smaga. Vienmēr izmantojiet drošības cimdus un slēgtus apavus.
• Apstrādājiet nozāģētās skapīša virsmas ar hermetizējošu līdzekli, lai nepieļautu piebriešanu mitruma ietekmē.
• Aizsargājiet ierīces apakšu no tvaika un mitruma.
• Neuzstādiet ierīci blakus durvīm vai zem logiem. Tas jāievēro, lai, atverot durvis vai logu, nenokristu ēdiena gatavošanas trauki.
• Katrai ierīcei apakšā ir dzesēšanas ventilators.
• Ja ierīce tiek uzstādīta virs atvilktnes: – Neglabājiet mazus priekšmetus vai papīra lapas, kuras varētu izvilkt, tādējādi sabojājot dzesēšanas ventilatorus vai dzesēšanas sistēmu.
• Starp ierīces apakšdaļu un atvilktnē esošajiem priekšmetiem atstājiet vismaz 2 cm attālumu.

- Noņemiet visus atdalošos paneļus, kas uzstādīti skapīti zem ierīces.

2.2 Pieslēgums elektrotīklam

BRĪDINĀJUMS!

Ugunsgrēka un elektrošoka risks!

• Visi elektriskie savienojumi jāveic kvalificētam elektriķim.
• Ierīce jāiezemē.
• Pirms jebkādu darbību veikšanas pārliecinieties, ka ierīce ir atvienota no strāvas padeves.
• Pārliecinieties, ka tehnisko datu plāksnītē norādītie parametri atbilst elektrotīkla parametriem.
• Pārbaudiet, vai ierīce ir pareizi uzstādīta. Vaļīgs vai neatbilstošs strāvas vads vai kontaktdakša (ja tāda ir) var izraisīt kontakta pārmērīgu sakaršanu.
• Izmantojiet pareizu elektrības padeves vadu.
• Nelaujiet elektrības padeves vadam satīties.
• Nodrošiniet, ka tiek uzstādīta trieciena aizsardzība.
• Kabeļa stiprinājumam izmantojiet vada atslogotāju.
• Pieslēdzot ierīci rozetei, pārliecinieties, ka elektrības vads vai kontaktdakša (ja tāda ir) nepieskaras ierīces karstajām daļām vai ēdiena gatavošanas traukiem.
• Nelietojiet daudzkontaktu adapterus vai pagarinātājus.
• Rīkojieties uzmanīgi, lai nesabojātu kontaktspraudni (ja tāds ir) un strāvas kabeli. Sazinieties ar mūsu pilnvaroto servisa centru vai elektriķi, lai nomainītu bojātu strāvas kabeli.
• Daļas, kas nodrošina aizsardzību pret elektrošoku no strāvu vadošiem un izolētajiem elementiem, jānostiprina tā, lai tos nevarētu noņemt bez instrumentiem.
• Pieslēdziet kontaktspraudni kontaktligzdai tikai uzstādīšanas beigās. Pārbaudiet, vai pēc uzstādīšanas kontaktspraudnim var brīvi piekļūt.
• Ja kontaktligzda ir vaļīga, neievietojiet tajā kontaktspraudni.
• Nekad neatslēdziet ierīci no tīkla, velkot aiz strāvas kabeļa. Vienmēr velciet aiz kontaktspraudņa.
• Ir jāizmanto atbilstošas izolācijas ierīces: automātslēdži, drošinātāji (no turētājiem izskrūvējami drošinātāji), zemējuma noplūdes automātslēdži un savienotāji.
• Elektroinstalācijā jābūt izolācijas ierīcei, kas ļauj atvienot ierīci no visiem elektrotīkla poliem. Izolācijas ierīcē atstarpei starp kontaktiem jābūt vismaz 3 mm.

2.3 Lietošana

BRĪDINĀJUMS!

Savainojumu, apdegumu vai elektrošoka risks.

• Nemainiet šī produkta specifikāciju.
• Pirms pirmās lietošanas, noņemiet visus iesaiņojuma materiālus, uzlīmes un aizsargplēvi (ja tādi ir).
• Pārliecinieties, ka ierīces ventilācijas atveres nav nosprostotas.
• Lietošanas laikā neatstājiet ierīci bez uzraudzības.
• Pēc katras izmantošanas reizes iestatiet gatavošanas zonu stāvoklī “Izslēgts”.
• Nenovietojiet galda piederumus un gatavošanas trauku vākus uz gatavošanas zonām. Tie var sakarst.
• Nelietojiet ierīci ar mitrām rokām, vai ja ierīce nonākusi saskarē ar ūdeni.
• Nelietojiet ierīci kā darba virsmu vai uzglabāšanai paredzētu virsmu.
• Ja ierīces virsma ir ieplaisājusi, nekavējoties atvienojiet ierīci no strāvas padeves. Tas novērsīs elektrošoka risku.
• Ierīces darbināšanas laikā lietotājiem ar elektrokardiostimulatoru jāturas vismaz 30 cm attālumā no indukcijas gatavošanas zonām.
• Lietojot pārtiku karstā eļļā, tā var izšļakstīties.
• Neizmantojiet alumīnija foliju vai citus materiālus starp gatavošanas virsmu un ēdiena gatavošanas traukiem, ja vien ierīces ražotājs nav norādījis citādāk.
• Izmantojiet tikai šai ierīcei ražotāja ieteiktos papildpiederumus.

BRĪDINĀJUMS!

Pastāv ugunsgrēka un sprādziena risks.

• Uzkarsēti tauki un eļļa var radīt uzliesmojošu tvaiku. Gatavošanas laikā netuviniet taukvielas un eļļu atklātai liesmai vai sakarsētiem priekšmetiem.
• Augstā temperatūrā uzkarsētas eļļas izdalītie tvaiki var pēkšņi uzliesmot.
• Pārtikas atliekas saturoša izmantota eļļa var uzliesmot zemākā temperatūrā nekā pirmreizējas lietošanas eļļa.
• Neievietojiet ierīcē un neglabājiet tās tuvumā vai uz tās viegli uzliesmojošas vielas vai ar viegli uzliesmojošām vielām piesūcinātus priekšmetus.

BRĪDINĀJUMS!

Pastāv ierīces bojājumu risks.

• Neturiet karstus ēdiena gatavošanas traukus uz vadības paneļa, lai izvairītos no apdegumu riska.
• Nedrīkst novietot karstu pannas vāku uz plīts stikla virsmas.
• Ēdiena gatavošanas laikā neļaujiet ēdiena gatavošanas traukiem vārīties tukšiem.
• Ievērojiet piesardzību, lai neļautu priekšmetiem vai gatavošanas traukiem nokrist uz ierīces. Tas var sabojāt virsmu.
• Neieslēdziet gatavošanas zonas ar tukšiem gatavošanas traukiem vai bez tiem.
• Gatavošanas trauki, kas ražoti no čuguna vai ar bojātu apakšu, var radīt skrāpējumus stikla / stikla keramikas virsmai. Pārvietojot priekšmetus uz gatavošanas virsmas, vienmēr tos paceliet.

2.4 Apkope un tīrīšana

- Regulāri tīriet ierīci, lai novērstu virsmas materiāla sabojāšanos.

3. UZSTĀDĪŠANA

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

3.1 Pirms uzstādīšanas

Pirms plīts uzstādīšanas pierakstiet zemāk informāciju, kas norādīta uz datu plāksnītes. Tehnisko datu plāksnīte atrodas plīts apakšā. Sērijas numurs ....

• Pirms tīrīšanas izslēdziet ierīci un ļaujiet tai atdzist.
• Tīriet ierīci ar mitru, mīkstu drānu. Izmantojiet tikai neitrālus mazgāšanas līdzekļus. Neizmantojiet abrazīvus izstrādājumus, abrazīvus sūklus, šķīdinātājus vai metāla priekšmetus, ja vien nav norādīts citādi.

2.5 Serviss

• Lai salabotu ierīci, sazinieties ar pilnvarotu servisa centru. Izmantojiet tikai oriģinālās rezerves daļas.
• Informācija par šajā produktā esošo lampu (lampām) un atsevišķi nopērkamajām rezerves lampām: Šīs lampas ir paredzētas ekstremāliem fiziskajiem apstākļiem, piemēram, temperatūrai, vibrācijai, mitrumam, mājsaimniecības ierīcēs vai paredzētas informēšanai par ierīces darbības statusu. Tās nav paredzētas citiem lietošanas veidiem un nav piemērotas mājsaimniecības telpu apgaismojumam.

2.6 Utilizācija

BRĪDINĀJUMS!

Pastāv traumu un nosmakšanas risks.

• Sazinieties ar vietējām iestādēm, lai noskaidrotu, kā utilizēt ierīci.
• Atvienojiet ierīci no strāvas padeves.
• Nogrieziet strāvas kabeli netālu no ierīces un utilizējiet to.

3.2 Iebūvējamas plītis

Lietojiet iebūvējamās plītis tikai pēc tam, kad tās ir pareizi iebūvētas virtuves mēbelēs un darba virsmās atbilstoši spēkā esošiem standartiem.

3.3 Strāvas padeves kabelis

- Plīts virsma ir aprīkota ar strāvas padeves kabeli.

- Lai nomainītu bojātu strāvas vadu, izmantojiet kabeli: H05V2V2-F, kas ir izturīgs 90 °C vai augstākā temperatūrā. Atsevišķam vadam ir jābūt minimālam šķērsgriezumam atbilstoši tālāk sniegtajai tabulai. Sazinieties ar vietējo servisa centru. Strāvas padeves kabeļa nomaiņu drīkst veikt tikai kvalificēts elektriķis.

BRĪDINĀJUMS!

Visi elektrisko savienojumu darbi ir jāveic kvalificētam elektriķim.

UZMANĪBU!

Savienojumi, izmantojot kontaktspraudņus, ir aizliegti.

UZMANĪBU!

Neurbiet un nelodējiet vadu galus. Tas ir aizliegts.

UZMANĪBU!

Neveidojiet kabeļa savienojumus bez kabeļa gala uzmavas.

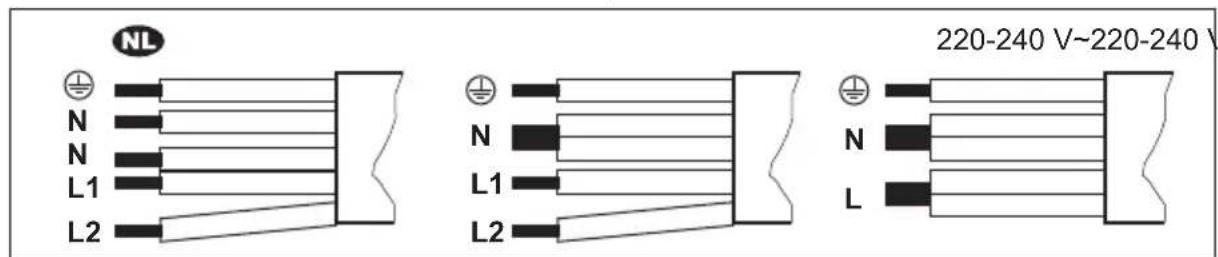

Vienfāzes pieslēgums

1. Atvienojiet kabeļa gala uzmavu no melnās, brūnās un zilās krāsas vadiem.
2. Noņemiet daļu izolācijas no brūnās, melnās un zilās krāsas vadu galiem.
3. Savienojiet melnās un brūnās krāsas vadu galus.
4. Izmantojiet jaunu vada gala uzmavu uz savienotā vada gala (nepieciešams īpašs instruments).
5. Savienojiet divu zilo vadu galus.
6. Izmantojiet jaunu vada gala uzmavu uz savienotā vada gala (nepieciešams īpašs instruments).

Divfāzu pieslēgums

1. Atvienojiet kabeļa gala uzmavu no zilās krāsas vadiem.
2. Noņemiet daļu izolācijas no zilās krāsas vadu galiem.
3. Savienojiet divu zilo vadu galus.
4. Izmantojiet jaunu vada gala uzmavu uz savienotā vadu gala (nepieciešams īpašs instruments).

220 - 240 V~

Divfāzu pieslēgums 400 V2N~ Vienfāzes pieslēgums: 220 - 240 V~

5 x 1,5 mm² 5 x 1,5 mm² vai 4 x 2,5 mm² 5 x 1,5 mm² vai 3 x 4 mm²

Dzeltens — zaļš Dzeltens — zaļš Dzeltens — zaļš

N Zils un zils N Zils un zils N Zils un zils

L1 Melns L1 Melns L Melns un brūns

L2 Brūns L2 Brūns

3.4 Blīvējuma uzlikšana — integrēta uzstādīšana

1. Notīriet gropes uz darba virsmas.
2. Sagrieziet komplektācijā iekļauto 3x10 mm blīvējuma loksni četrās šaurākās

loksnēs. Sagriezto lokšņu garumam jāatbilst gropju garumam.

1. Nogrieziet lokšņu galus 45° grādu leņķī. Galiem precīzi jāatbilst gropju stūriem.
2. Piestipriniet loksnes gropēm. Nestiepiet loksnes. Nestipriniet lokšņu galus vienu virs otra.

Pēc plīts virsmas samontēšanas aizpildiet tukšumu starp stikla keramiku un darba virsmu ar silikonu. Pārliecinieties, ka zem stikla keramikas virsmas neiekļūst silikons.

3.5 Blīvējuma uzlikšana — uzstādīšana virspusē

1. Notīriet darba virsmu apkārt izgrieztajai zonai.
2. Novietojiet komplektācijā iekļauto 2x6 mm blīvējuma loksni gar plīts apakšējo malu tā, lai tā piekļautos stikla keramikas virsmas ārējai malai. Nestiepiet to. Nodrošiniet, lai blīvējuma loksnes gali atrastos vienas plīts virsmas puses vidū.
3. Griežot blīvējuma loksni, nogrieziet par dažiem milimetriem vairāk.
4. Savienojiet abus blīvējuma loksnes galus kopā.

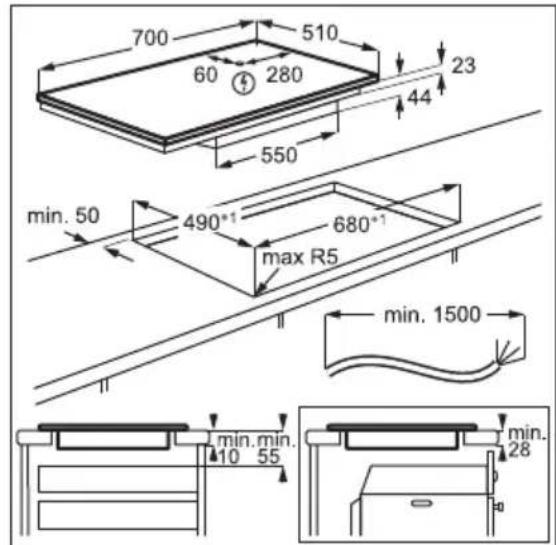

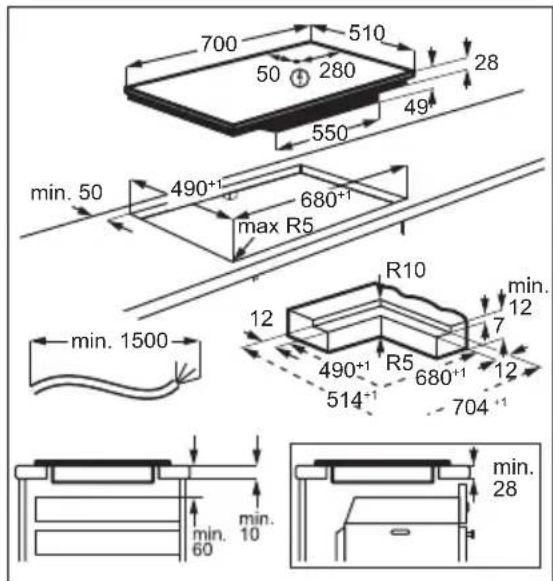

3.6 Montāža

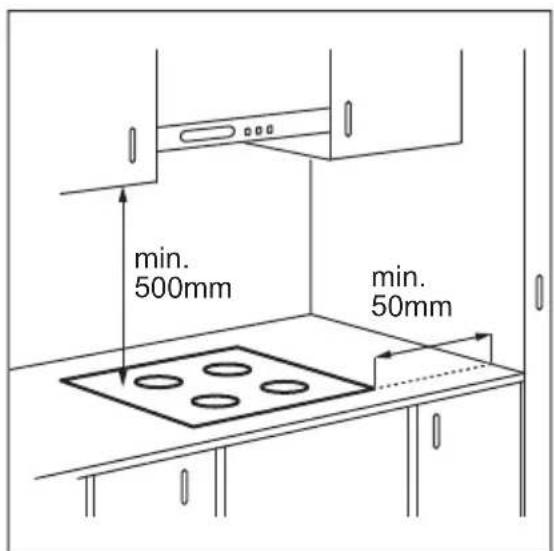

Uzstādot plīts virsmu zem tvaika nosūcēja, skatiet minimālo nepieciešamo attālumu starp ierīcēm tvaika nosūcēja uzstādīšanas instrukcijās.

Ja ierīce tiek uzstādīta virs atvilktnes, plīts virsmas ventilācija gatavošanas procesa laikā var uzsildīt atvilktnē glabātos priekšmetus.

UZSTĀDĪŠANA VIRSPUSĒ

INTEGRĒTA UZSTĀDĪŠANA

Meklējiet video pamācību “AEG indukcijas plīts virsmas uzstādīšana — uzstādīšana un virsmas”, ievadot pilnu turpmāk redzamajā attēlā norādīto nosaukumu.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

Meklējiet video pamācību “AEG indukcijas plīts virsmas uzstādīšana — iegulšana

virsmā", ievadot pilnu turpmāk redzamajā attēlā norādīto nosaukumu.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

4.1 Gatavošanas virsmas izkārtojums

1 Indukcijas gatavošanas zona 2 Vadības panelis 3 Elastīgo indukcijas zonu veido četri segmenti

4.2 Vadības paneļa izkārtojums

Ierīces vadībai izmantojiet sensora laukus. Displeji, indikatori un skaņas signāli norāda uz aktivizētām funkcijām.

	Senso-ra lauks	Funkcija Apraksts
1	➊	leslēgts / Izslēgts Lai aktivizētu vai deaktivizētu ierīci.
2	||	Pauze Funkcijas aktivizēšanai un deaktivizēšanai.
3	➌	Taimeris Funkcijas iestatīšana.
4	+/-	- Paildzina vai saīsina laiku.
5	- Taimera displejs Rāda laiku minūtēs.
6	➂	FlexiBridge (Flexible Bridge) Trīs funkcijas režīmu pārslēgšanai.
7	➎	PowerSlide Funkcijas aktivizēšanai un deaktivizēšanai.
8	➎	Hob2Hood Lai aktivizētu un deaktivizētu funkcijas manuālo režīmu.
9	- Vadības josla lestata sildīšanas pakāpi.
10	P	PowerBoost Lai ieslēgtu funkciju.
11	➍	Blokētājs / Bērnu drošības sistēma Vadības paneļa blokēšanai/atblokēšanai.

4.3 Displeja indikatori

Indikators Apraksts
+ cipars	Radušies darbības traucējumi.
	OptiHeat Control (trīs darbību atlikušā siltuma indikators): turpināt gatavošanu / uzturēt siltumu / atlikušais siltums.

5. PIRMS PIRMAS LIETOŠANAS REIZES

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

5.1 Jaudas ierobežojums

Jaudas ierobežojums nosaka, cik daudz jaudas virsma lieto kopā, ievērojot mājas elektroinstalācijas drošinātāju ierobežojumus. Plīts ir iestatīta uz augstāko iespējamo jaudas līmeni pēc noklusējuma.

Lai samazinātu vai palielinātu jaudas līmeni:

1. Ieejiet izvēlnē, nospiediet un turiet nospiestu ⓑ sekundes. Tad nospiediet un turiet nospiestu 🔒
2. Nospiediet ⏻ taimera priekšpusē, līdz parādās P.
3. Nospiediet / taimera priekšpusē, lai iestatītu jaudas līmeni.
4. Nospiediet, lai izietu. Jaudas līmeņi: skatiet sadaļu "Tehniskie dati".

UZMANĪBU!

Pārliecinieties, ka mājokļa drošinātāji spēj izturēt izvēlēto jaudu.

• P73 — 7350 W • P15 - 1500 W - P20 - 2000 W

• P25 - 2500 W • P30 - 3000 W • P35 - 3500 W • P40 - 4000 W
• P45 - 4500 W
• P50 - 5000 W
• P60 - 6000 W

6. IERĪCES IZMANTOŠANA IKDIENĀ

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

6.1 Aktivizācija un deaktivizācija

Turiet nospiestu ⑪, lai aktivizētu vai deaktivizētu plīts virsmu.

6.2 Katlu noteikšana

Šī funkcija norāda gatavošanas trauku atrašanos uz plīts virsmas un deaktivizē gatavošanas zonas, ja gatavošanas laikā attiecīgajā gatavošanas zonā netiek konstatēta gatavošanas trauka klātbūtne.

Novietojot gatavošanas trauku uz gatavošanas zonas pirms karsēšanas iestatījuma atlasīšanas, vadības joslā iedegas indikators virs atzīmes 0.

Noņemot gatavošanas trauku no aktivizētas gatavošanas zonas un īslaicīgi novietojot to citviet, sāk mirgot virs attiecīgās vadības joslas esošie indikatori. Ja nenovietojat gatavošanas trauku atpakaļ uz aktivizētās gatavošanas zonas 120 sekunžu laikā, attiecīgā gatavošanas zona tiek automātiski deaktivizēta.

Lai atsāktu gatavošanu, novietojiet gatavošanas trauku atpakaļ uz gatavošanas zonas, pirms beidzas norādītais gaidīšanas laiks.

6.3 Gatavošanas zonu lietošana

Lieciet ēdiena gatavošanas traukus izvēlētās zonas centrā. Indukcijas gatavošanas zonas automātiski pielāgojas ēdiena gatavošanas trauka dibena izmēram.

Lai nodrošinātu optimālu siltumpārnesi, lietojiet ēdiena gatavošanas traukus, kuru pamatnes diametrs ir līdzīgs gatavošanas zonas diametram (t. i., maksimālais izmērs ēdiena gatavošanas traukiem, kas norādīts sadaļā "Tehniskie dati" > "Gatavošanas zonu specifikācija"). Pārbaudiet, vai ēdiena gatavošanas trauks ir piemērots lietošanai ar indukcijas plīts virsmu. Lai iegūtu plašāku informāciju par ēdiena gatavošanas veidiem, skatiet sadaļu Padomi un ieteikumi.

6.4 Karsēšanas iestatījums

1. Nospiediet vēlamo karsēšanas iestatījumu vadības joslā. Iepriekš norādītie indikatori virs vadības joslas parādās līdz atlasītajam karsēšanas iestatījuma līmenim.
2. Lai izslēgtu gatavošanas zonu, nospiediet 0.

6.5 PowerBoost

Šī funkcija piegādā vairāk jaudas indukcijas gatavošanas zonām. Šo funkciju var aktivizēt indukcijas gatavošanas zonai tikai uz īsu laiku. Pēc tam indukcijas gatavošanas zona automātiski pārslēdzas atpakaļ uz augstāko sildīšanas pakāpi.

Lai aktivizētu funkciju gatavošanas zonai: pieskarieties P

Lai izslēgtu funkciju: nomainiet sildīšanas pakāpi.

6.6 OptiHeat Control (trīspakāpju atlikušā siltuma indikators)

BRĪDINĀJUMS!

Kamēr indikators turpina degt, pastāv apdegumu risks no atlikušā karstuma.

degt, pastāv apdegumu risks no atlikušā karstuma.

Indukcijas gatavošanas zonas rada gatavošanas procesam nepieciešamo siltumu tieši ēdiena gatavošanas trauka pamatnē. Stikla keramikas virsma sakarst no trauku izstarotā karstuma.

Indikatori sāk degt, kad gatavošanas zona ir karsta. Tie parāda pašreiz izmantoto gatavošanas zonu atlikušā siltuma pakāpi:

— siltuma uzturēšana,

— atlikušais siltums.

Indikatori var arī iedegties:

blakus esošajām gatavošanas zonām, pat ja tās neizmantojat,

• blakus esošajām gatavošanas zonām, pat ja tās neizmantojat,
• ja uz aukstās gatavošanas zonas tiek novietoti karsti gatavošanas trauki,
• kad gatavošanas virsma ir izslēgta, bet gatavošanas zona joprojām ir karsta.

Šo funkciju var izmantot, lai norādītu, cik ilgi gatavošanas zonai būtu jādarbojas vienas vārīšanas reizes laikā.

Šo funkciju var izmantot, lai norādītu, cik ilgi gatavošanas zonai būtu jādarbojas vienas vārīšanas reizes laikā.

Neiestatiet atlasītās gatavošanas zonas karsēšanas iestatījumu un pēc tam iestatiet funkciju.

1. Nospiediet ⚙. Taimera displejā parādās 00.
2. Nospiediet + vai -, lai iestatītu laiku (00–99 minūtes).
3. Nospiediet, lai iedarbinātu taimeri, vai uzgaidiet 3 sekundes. Taimeris sāk laika atskaiti. Lai mainītu laiku: atlasiet gatavošanas zonu ar un nospiediet + vai -.

Lai deaktivizētu funkciju: atlasiet gatavošanas zonu ar 🕒 un nospiediet -. Atlikušais laiks tiek skaitīts atpakaļ līdz 00.

Kad beidzas taimera laika atskaite, atskan skaņas signāls un mirgo 00. Gatavošanas zona tiks deaktivizēta. Nospiediet jebkuru simbolu, lai izslēgtu skaņas signālu un mirgojošos ciparus.

Laika atgādinājums

Šo funkciju var lietot, kad plīts ir ieslēgta un gatavošanas zonas nestrādā. Karsēšanas iestatījums rāda 00.

1. Nospiediet .
2. Piespiediet + vai -, lai iestatītu laiku.

Kad beidzas taimera laika atskaite, atskan skaņas signāls un mirgo 00. Nospiediet jebkuru simbolu, lai izslēgtu skaņas signālu un mirgojošos ciparus.

Lai deaktivizētu funkciju: nospiediet un -. Atlikušais laiks tiks skaitīts atpakaļ līdz 00.

6.8 Jaudas pārvaldība

Ja ir aktivizētas vairākas zonas un patērētā jauda pārsniedz strāvas padeves ierobežojumu, tad šī funkcija sadala pieejamo jaudu starp gatavošanas zonām. Plīts virsma kontrolē karstuma iestatījumus, lai aizsargātu mājokļa elektroinstalācijas drošinātājus.

- Ja plīts virsma sasniedz maksimāli pieejamo strāvas apjomu (skatiet tehnisko datu plāksnīti), gatavošanas zonu jauda tiek automātiski samazināta.

• Prioritāte vienmēr tiek piešķirta pirmās atlasītās gatavošanas zonas karsēšanas iestatījumam. Atlikusī jauda tiks sadalīta starp pārējām gatavošanas zonām atbilstoši atlases kārtībai.
• Gatavošanas zonām ar samazinātu jaudu vadības josla iemirgojas un rāda maksimālos iespējamos karsēšanas iestatījumus.
• Uzgaidiet, līdz displejs pārstāj mirgot, vai samaziniet pēdējās atlasītās gatavošanas zonas karstuma iestatījumu. Gatavošanas zonas turpinās darboties samazinātā karstuma iestatījumā. Nepieciešamības gadījumā varat manuāli mainīt gatavošanas zonu karsēšanas iestatījumus.

6.9 Izvēlnes struktūra

Tabulā redzama pamata izvēlnes struktūra.

Lietotāja iestatījumi

Sim-bols	Iestatījums: lespējamās opci-jas
b Skaņa leslēgts / Izslēgts (--)
P Jaudas ierobežo-jums		15 - 73
H Režīms AUTO 0 - 6
E Brīdinājumu / klūdu vēsture		Neseno brīdinājumu / klūdu saraksts.

7. PAPILDFUNKCIJAS

7.1 Automātiskā izslēgšanās

Funkcija automātiski izslēdz plīts virsmu, ja:

• visas gatavošanas zonas ir deaktivizētas,
• jūs neiestatāt nevienus karsēšanas iestatījumus vai ventilatora darbības ātruma iestatījumus pēc plīts virsmas ieslēgšanas,
• izlejat vai novietojat kādu priekšmetu uz vadības paneļa ilgāk nekā 10 sekundes (piemēram, pannu, dvieli u.c.). Atskan signāls, un plīts virsma tiek deaktivizēta. Noņemiet priekšmetu vai notīriet vadības paneli.
• ierīce pārmērīgi sakarst (piemēram, kad katls ir izvārījies sauss). Ļaujiet

Lai ieietu lietotāja iestatījumos: nospiediet un turiet nospiestu 3 sekundes. Pēc tam nospiediet un turiet nospiestu 1. Iestatījumi parādās taimerī, kas atrodas pa kreisi no gatavošanas zonām.

Pārvietošanās pa izvēlni: izvēlni veido iestatījumu simbols un vērtība. Simbols iedegas aizmugurējā taimerī, bet vērtība parādās priekšējā taimerī. Lai pārvietotos pa iestatījumiem, priekšējā taimerī nospiediet ⏻. Lai mainītu iestatījuma vērtību, priekšējā taimerī nospiediet + vai -.

Lai izietu no izvēlnes: nospiediet ①

OffSound Control

Jūs varat ieslēgt/izslēgt skaņas signālus sadaļā Izvēlne > Lietotāja iestatījumi.

Skatīt sadaļu “Izvēlnes struktūra”.

Kad skaņas signāli ir izslēgti, signāli joprojām atskan, kad:

• jūs skarat ①; - beidzas taimerī iestatītais laiks, - jūs nospiežat neaktīvu simbolu.

gatavošanas zonai atdzist, pirms atkārtoti izmantojat plīts virsmu.

- jūs neizslēdzat gatavošanas zonu vai maināt karstuma iestatījumu. Pēc kāda laika plīts virsma izslēdzas.

Attiecība starp karsēšanas iestatījumu un laiku, pēc kura ierīce izslēdzas:

Karsēšanas iestatī-jums	Plīts virsma izslē-dzas pēc
1 - 2 6 stundām
3 - 4 5 stundām
5 4 stundām
6 - 9 pusotra stunda

7.2 Pauze

Šī funkcija visas darbojošās gatavošanas zonas iestata zemākajā karsēšanas pakāpē.

Kad šī funkcija ir ieslēgta, var izmantot Ⓜ un II. Visi pārējie simboli uz vadības paneļa ir blokēti.

Šī funkcija neaptur taimera funkcijas.

1. Lai aktivizētu funkciju, nospiediet ||. Karsēšanas iestatījums ir samazināts līdz 1.
2. Lai izslēgtu funkciju, nospiediet . Tiek ieslēgts iepriekšējais karsēšanas iestatījums.

7.3 Blokētājs

Jūs varat bloķēt vadības paneli plīts virsmas darbības laikā. Tas novērš nejaušu sildīšanas iestatījuma maiņu.

Vispirms iestatiet karstuma iestatījumu.

Lai aktivizētu funkciju, nospiediet 🔒. Lai izslēgtu funkciju, atkārtoti nospiediet 🔒.

i

Funkcija tiek deaktivizēta, izslēdzot plīts virsmu.

7.4 Bērnu drošības sistēma

Šī funkcija nepieļauj nejaušu plīts virsmas ieslēgšanu.

Lai aktivizētu funkciju, nospiediet ①. Neiestatiet nekādus karsēšanas iestatījumus.

Turiet nospiestu 📋 sekundes, līdz iedegas indikators virs simbola. Izslēdziet plīts virsmu, nospiežot ①.

i

Kad plīts virsma tiek izslēgta, funkcija joprojām ir aktīva. Indikators virs simbola ir ieslēgts.

Lai deaktivizētu funkciju, nospiediet ①. Neiestatiet nekādus karsēšanas iestatījumus. Turiet nospiestu ② sekundes, līdz izdziest indikators virs simbola. Izslēdziet plīts virsmu, nospiežot ③.

Gatavošana ar ieslēgtu funkciju: nospiediet ①, pēc tam turiet nospiestu ③ sekundes, līdz izdziest indikators virs simbola. Jūs varat izmantot plīts virsmu. Kad izslēdzat plīts virsmu ar ④, funkcija darbojas atkal.

7.5 Elastīgā indukcijas gatavošanas zona

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

Funkcija FlexiBridge

Elastīgo indukcijas zonu veido četri segmenti. Segmentus var apvienot divās dažādu izmēru gatavošanas zonās vai vienā lielā gatavošanas zonā. Jūs varat atlasīt segmentu kombināciju, atlasot izmantotajam gatavošanas trauka izmēram atbilstošu režīmu. Pieejami trīs režīmi: Standard, Big Bridge un Max Bridge.

i

Lai iestatītu sildīšanas pakāpi, lietojiet divas kreisās puses vadības joslas.

Pārslēgšanās starp režīmiem

Lai pārslēgtos starp režīmiem, nospiediet. Tiks saglabāti sildīšanas iestatījumu līmeņi.

Gatavošanas trauka diametrs un pozīcija

Atlasiet gatavošanas trauka izmēram piemērotu režīmu. Gatavošanas traukam pēc iespējas jānosedz atlasītā platība.

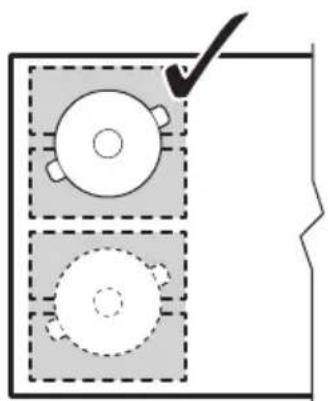

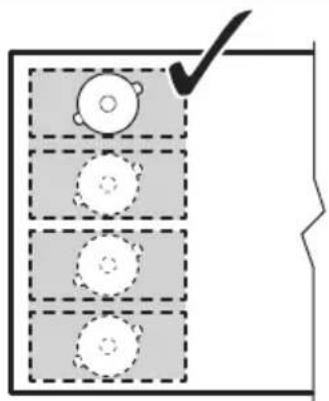

Novietojiet gatavošanas trauku, kura apakšas diametrs ir mazāks nekā 160 mm, viena segmenta centrā. Jūs varat izmantot cepeša pannu režīmos Zonu apvienošana un Maksimālā zonu apvienošana.

Novietojiet gatavošanas trauku, kura pamatnes diametrs ir lielāks nekā 160 mm, centrā starp diviem segmentiem.

Aktivizējot funkciju, šis režīms tiek aktivizēts pēc noklusējuma. Tas savieno segmentus divās atsevišķās gatavošanas zonās. Jūs varat mainīt karsēšanas iestatījumu katrai zonai atsevišķi. Izmantojiet divas kreisās puses vadības joslas.

Gatavošanas trauku novietošana pareizā pozīcijā

Gatavošanas trauku novietošana nepareizā pozīcijā

Lai aktivizētu režīmu, piespiediet, līdz redzat pareizā režīma indikatoru. Šis režīms savieno trīs aizmugurējos segmentus vienotā gatavošanas zonā. Priekšējais segments nav pievienots un darbojas kā atsevišķa gatavošanas zona. Jūs varat mainīt karsēšanas iestatījumu katrai zonai atsevišķi. Izmantojiet divas kreisās puses vadības joslas.

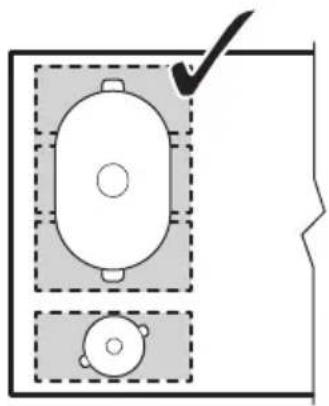

Gatavošanas trauku novietošana pareizā pozīcijā.

Novietojiet gatavošanas trauku uz trim savienotajiem segmentiem. Ja jūs izmantojat

ēdiena gatavošanas trauku, kas ir mazāks nekā divi segmenti, mirgo vadības josla, un zona izslēdzas pēc 2 minūtēm.

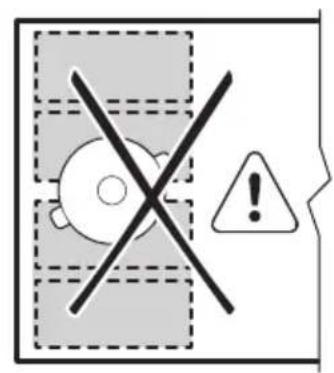

Gatavošanas trauku novietošana nepareizā pozīcijā

Lai aktivizētu režīmu, piespiediet, līdz redzat pareizā režīma indikatoru. Šis režīms savieno visus segmentus vienā gatavošanas zonā. Lai iestatītu karsēšanas pakāpi, izmantojiet divas vadības joslas kreisajā pusē.

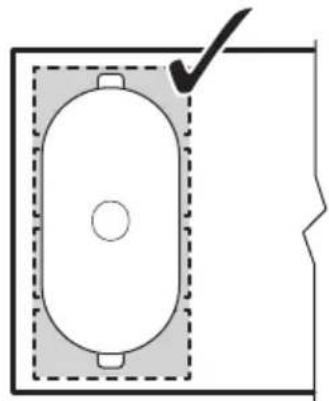

Gatavošanas trauku novietošana pareizā pozīcijā.

Novietojiet gatavošanas trauku uz četriem savienotajiem segmentiem. Ja lietojat ēdiena gatavošanas trauku, kas ir mazāks par trijiem segmentiem, mirgo vadības josla, un zona izslēdzas pēc 2 minūtēm.

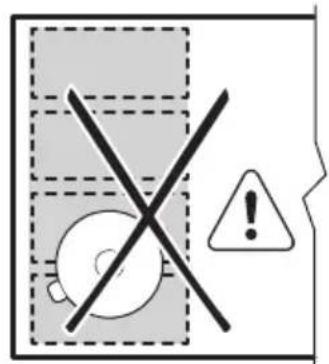

Gatavošanas trauku novietošana nepareizā pozīcijā

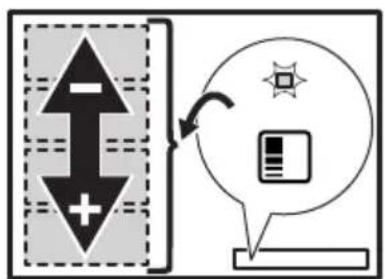

Šī funkcija ļauj jums regulēt temperatūru, pārvietojot ēdiena gatavošanas traukus citā pozīcijā uz indukcijas gatavošanas virsmas.

• Funkcija sadala indukcijas gatavošanas zonu trijās zonās ar dažādiem karsēšanas iestatījumiem. Plīts virsma nosaka ēdiena gatavošanas trauka pozīciju un pielāgo karsēšanas iestatījumu atbilstīgi šai pozīcijai.
• Jūs varat novietot gatavošanas traukus priekšā, vidū vai aizmugurējā pozīcijā. Novietojot ēdiena gatavošanas trauku priekšpusē, jūs varēsiet izmantot augstāko karsēšanas iestatījumu. Lai samazinātu to, pārvietojiet ēdiena gatavošanas trauku uz vidējo vai aizmugurējo pozīciju.
• Aktivizējot funkciju pirmo reizi, jūs iegūsiet šādus noklusētos karsēšanas iestatījumus: 9 — priekšējai pozīcijai, 6 — vidējai pozīcijai un 3 — aizmugurējai pozīcijai.
• Jūs varat mainīt karsēšanas iestatījumu katrai pozīcijai atsevišķi. Plīts virsma

atcerēsies jūsu karsēšanas iestatījumus nākamreiz, kad aktivizēsiet šo funkciju.

- Priekšējās kreisās puses vadības joslas karsēšanas iestatījuma displejs rāda šīs funkcijas karsēšanas iestatījumu. Lai mainītu karsēšanas iestatījumu, izmantojiet tikai priekšējo kreisās puses vadības joslu. Funkcijas darbības laikā aizmugurējā kreisās puses vadības josla ir deaktivizēta.

Izmantojot šo funkciju, lietojiet tikai vienu katlu, kura pamatnes minimālais diametrs ir 160 mm.

1. Novietojiet atbilstošu gatavošanas trauku gatavošanas zonas priekšējā kreisajā pusē.
2. Lai aktivizētu plīts virsmu, turiet nospiestu ①

Atskan skaņas signāls un iedegas indikators

① un 80

1. Nospiediet, lai aktivizētu funkciju, piespiediet taustiņu.

Atskan signāls un iedegas indikators virs simbola.

1. Nepieciešamības gadījumā pārvietojiet gatavošanas trauku uz priekšu un atpakaļ pa gatavošanas zonu. Lai mainītu gatavošanas trauku pozīciju, paceliet tos un novietojiet tos citā zonas daļā. Nebīdiet gatavošanas traukus, jo tas var izraisīt virsmas skrāpējumus un krāsas maiņu.

Karsēšanas iestatījuma līmenis vadības joslā pielāgojas automātiski.

1. Lai mainītu noklusēto karsēšanas iestatījumu līmeņus, vispirms pārvietojiet gatavošanas trauku uz to zonu, kuru vēlaties pielāgot.
2. Nospiediet jebkuru no pieejamajiem karsēšanas iestatījumu līmeņiem vadības joslas priekšējā kreisajā pusē. Atjauninātie karsēšanas iestatījumu līmeņi tiks iegaumēti nākamajai reizei, kad izmantosiet šo funkciju.
3. Atkārtojiet tās pašas darbības pārējām gatavošanas zonām pēc nepieciešamības.
4. Lai izslēgtu funkciju, nospiediet .Tāpat jūs varat nospiest 0 priekšējās kreisās puses vadības joslā.

Atskan signāls un izdziest indikators virs simbola. Karsēšanas iestatījuma līmenis pārslēdzas uz 0.

Jūs varat iestatīt taimeri PowerSlide darbības laikā. Šādā gadījumā taimeris neizslēdz gatavošanas zonas, kad beidzas iestatītais laiks. Taimeris ietekmē visas trīs gatavošanas zonas, kuras funkcija aktivizē vienlaikus.

7.6 Hob ² Hood

Tā ir uzlabota funkcija, kas savieno plīts virsmu un tvaika nosūcēju. Plīts virsmai un tvaika nosūcējam ir infrasarkanā signāla komunikācijas ierīce. Ventilatora ātrums tiek noteikts automātiski, par pamatu ņemot režīma iestatījumu un uz plīts izvietotā karstākā ēdiena gatavošanas trauka temperatūru. Ventilatoru var darbināt arī manuāli, izmantojot plīts virsmu.

i

Vairumam tvaika nosūcēju tālvadības sistēma sākotnēji ir aktivizēta. Gadījumā, ja tā ir deaktivizēta, aktivizējiet to pirms funkcijas izmantošanas.

Papildinformācija pieejama tvaika nosūcēja lietotāja rokasgrāmatā.

Funkcijas automātiska darbināšana

Lai automātiski darbinātu funkciju, iestatiet automātisko režīmu uz H1 – H6. Plīts virsma sākotnēji ir iestatīta uz H5. Tvaika nosūcējs reaģē ikreiz, kad sākat izmantot plīts virsmu. Plīts virsma automātiski nosaka ēdiena gatavošanas trauku temperatūru un attiecīgi noregulē ventilatora ātrumu.

Automātiskie režīmi

Automāti-skais ap-gaismo-jums

Vārīša-na1)

Cepša-na2)

H0 Izslēgts Izslēgts Izslēgts

H1 leslēgts Izslēgts Izslēgts
H2 3)	leslēgts 1. ventilato-ra ātrums	1. ventilato-ra ātrums
H3 leslēgts Izslēgts 1. ventilato-		ra ātrums
H4 leslēgts 1. ventilato-	ra ātrums	1. ventilato-ra ātrums
H5 leslēgts 1. ventilato-	ra ātrums	2. ventilato-ra ātrums
H6 leslēgts 2. ventilato-	ra ātrums	3. ventilato-ra ātrums

1) Plīts virsma konstatē vārīšanās procesu un aktivizē ventilatora ātrumu saskaņā ar automātisko režīmu.

2) Plīts virsma konstatē cepšanās procesu un aktivizē ventilatora ātrumu saskaņā ar automātisko režīmu.

3) Šis režīms aktivizē ventilatoru un apgaismojumu, un tas nav atkarīgs no temperatūras.

Automātiskā režīma maiņa

1. Izslēdziet plīts virsmu.
2. Nospiediet 3 sekunžu garumā. Displejs ieslēdzas un izslēdzas.
3. Nospiediet 3 sekunžu garumā.
4. Pāris reizes piespiediet, līdz iedegas H.
5. Piespiediet taimera vadīklas, lai izvēlētos automātisko režīmu.

Lai darbinātu tvaika nosūcēju tieši no tvaika nosūcēja paneļa, deaktivizējiet funkcijas automātisko režīmu.

8. PADOMI UN IETEIKUMI

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

Pabeidzot gatavošanu un deaktivizējot plīts virsmu, tvaika nosūcēja ventilators var turpināt darboties noteiktu laiku. Pēc tam sistēma deaktivizē ventilatoru automātiski un neļauj jums nejauši aktivizēt ventilatoru nākamo 30 sekunžu laikā.

Ventilatora ātruma manuāla darbināšana

Funkciju var darbināt arī manuāli. Lai to izdarītu, piespiediet, kad plīts virsma ir ieslēgta. Tas deaktivizē funkcijas automātisko darbināšanu un ļauj manuāli mainīt ventilatora ātrumu. Nospiežot, jūs paaugstināt ventilatora ātrumu par vienu līmeni. Sasniedzot intensīvo līmeni un nospiežot vēlreiz, jūs iestatīsiet ventilatora ātrumu uz 0, kas deaktivizēs tvaika nosūcēja ventilatoru. Lai atkal iedarbinātu ventilatoru ar ventilatora ātrumu 1, piespiediet.

Lai aktivizētu funkcijas automātisko darbināšanu, izslēdziet plīts virsmu un ieslēdziet to vēlreiz.

Apgaismojuma ieslēgšana

Jūs varat iestatīt, lai plīts virsma automātiski ieslēgtu apgaismojumu, ikreiz, kad jūs ieslēdzat plīts virsmu. Lai to izdarītu, iestatiet automātisko režīmu uz H1 – H6.

Tvaika nosūcēja apgaismojums deaktivizējas 2 minūtes pēc plīts virsmas izslēgšanas.

8.1 Ēdiena gatavošanas trauki

i

Indukcijas gatavošanas zonām spēcīgs elektromagnētiskais lauks rada karstumu ēdiena gatavošanas traukos ļoti ātri.

Izmantojot indukcijas gatavošanas zonas, lietojiet piemērotus ēdiena gatavošanas traukus.

• Lai novērstu pārkaršanu un uzlabotu zonu veiktspēju, ēdiena gatavošanas traukiem jābūt pēc iespējas biezākiem un plakanākiem.
• Pirms ēdienu gatavošanas trauku novietošanas uz plīts virsmas nodrošiniet, lai trauku pamatnes būtu tīras un sausas.
• Vienmēr esiet piesardzīgi, lai nevilktu un nebīdītu ēdiena gatavošanas traukus pa stikla malām un stūriem, jo tādējādi stikla virsma var ieplīst vai sabojāties.

Ēdiena gatavošanas trauku materiāls

- piemērots: čuguns, tērauds, emaljēts tērauds, nerūsējošs tērauds, daudzslāņu dibens (ar atbilstošu ražotāja marķējumu).

- nepiemērots: alumīnijs, varš, misiņš, stikls, keramika, porcelāns.

Ediena gatavošanas trauki ir piemēroti indukcijas plīts virsmai, ja:

• ūdens uzvārās ļoti ātri zonā, kurā iestatīta augstākā sildīšanas pakāpe.
• pie ēdiena gatavošanas trauka dibena pielīp magnēts.

Ēdiena gatavošanas trauku izmēri

- Indukcijas gatavošanas zonas automātiski pielāgojas ēdiena gatavošanas trauka dibena izmēram. Skatiet sadaļu "Tehniskie dati" > "Gatavošanas zonu specifikācija", lai uzzinātu pareizos ēdiena gatavošanas trauku izmērus. Ēdiena gatavošanas traukus lieciet izvēlētās gatavošanas zonas centrā.

- Gatavošanas zonas efektivitāte ir saistīta ar ēdiena gatavošanas trauka diametru. Lai nodrošinātu optimālu siltumpārnesi, lietojiet ēdiena gatavošanas traukus, kuru pamatnes diametrs ir līdzīgs gatavošanas zonas diametram (t.i., maksimālais izmērs ēdiena gatavošanas traukiem, kas norādīts sadaļā "Tehniskie dati" > "Gatavošanas zonu specifikācija").

– Ēdiena gatavošanas trauki ar mazāku diametru par norādīto saņems tikai daļu no gatavošanas zonas ģenerētās jaudas, kas noved pie lēnākas karsēšanas.

– Drošības apsvērumu dēļ un, lai sasniegtu optimālus ēdiena gatavošanas rezultātus, neizmantojiet ēdiena gatavošanas traukus, kas lielāki par sadaļā "Gatavošanas zonu specifikācija" norādītajiem izmēriem. Ēdiena gatavošanas laikā nenovietojiet ēdiena gatavošanas traukus pārāk tuvu vadības panelim. Tas var ietekmēt vadības paneļa darbību vai izraisīt nejaušu plīts virsmas funkciju aktivizēšanu.

i

Skatiet sadaļu “Tehniskie dati”.

8.2 Trokšņi darbības laikā:

i

Šie trokšņi ir parasta parādība, tie nenorāda, ka ir kādi darbības traucējumi. Ēdiena gatavošanas trauku trokšņi var atšķirties dažādiem materiāliem un pie dažāda jaudas līmeņa.

Ēdiena gatavošanas trauku trokšņi:

• krakšķi: ēdiena gatavošanas trauks izgatavots no dažādiem materiāliem („sendviča” uzbūve);
• svilpieni: tiek izmantota gatavošanas zona ar augstu jaudas līmeni un ēdiena gatavošanas trauks ir gatavots no dažādiem materiāliem ("sendviča" uzbūve).
• dūkoņa: tiek izmantots augsts jaudas līmenis;
• klikški: notiek elektrības pārslēgšana;
• svilpšana, dūkoņa: darbojas ventilators.
• ritmiska skaņa: noteikti ēdiena gatavošanas trauki.

Plīts trokšņi:

8.3 Öko Timer (Eko taimeris)

Lai ietaupītu enerģiju, gatavošanas zonas sildelements tiek deaktivizēts pirms laika atskaites signāla atskaņošanas. Darbības laika un laika atskaites laika atšķirība ir

atkarīga no sildīšanas pakāpes līmeņa un gatavošanas ilguma.

8.4 Vienkāršotas gatavošanas norādes

Sakarība starp zonas sildīšanas pakāpi un tās jaudas patēriņu nav lineāra. Sildīšanas pakāpes palielinājums nav proporcionāls

jaudas patēriņa palielinājumam. Tas nozīmē, ka gatavošanas zona ar iestatītu vidējo sildīšanas pakāpi darbojas ar mazāk nekā pusi jaudas.

i

Datu tabulai ir tikai informatīvs raksturs.

Karsēšanas iestatījums	Izmantojiet, lai: Laiks	Padomi(min.)
1 ĕdiena uzturēšana siltumā. pēc nepie-		Uzlieciet gatavošanas traukam vāku.ciešamī-bas
1 - 2 Holandes mērce, kausēšana: sviests, šokolāde, želatīns.	5 - 25 Periodiski apmaisiet.
2 Sacietēšana: gaisīgas omletes, ceptas olas.	10 - 40 Gatavojiet traukā ar uzliktu vāku.
2 - 3 Vārīt rīsus un gatavot piena ēdienus uz mazas uguns, uzsildīt pusfabrikātus.	25 - 50 Šķidruma daudzumam jābūt vismazdivreiz lielākam nekā rīsu daudz-umam, maisiet ēdienus uz piena bā-zes gatavošanas laikā.
3 - 4 Dārzeņu, zivju, gaļas sautēšana. 20 - 45 Pievienojiet dažas ēdamkarotesūdens. Pārbaudiet ūdens daudzumu gatavošanas procesa laikā.
4 - 5 Tvaicēti kartupeļi un citi dārzeņi. 20 - 60 lelejiet trauka apakšā 1–2 cm ūdens.Pārbaudiet ūdens līmeni gatavošanas procesa laikā. Uzlieciet traukam vāku.
4 - 5 Lielāku ēdiena daudzumu, sautējumu un zupu gatavošana.	60 - 150 Līdz 3 l šķidruma, plus sastāvdaļas.
6 - 7 Viegla cepšana: eskalops, tela gaļas šnicele, sitenī, kotletes, desiņas, ak-nas, miltu bāzes mērce, olas, pankū-kas, virtuļi.	pēc nepie-ciešamī-bas	Apgrieziet, kad nepieciešams.
7 - 8 Intensīva cepšana, kartupeļu pankū-kas, filejas steiki, steiki.	5 - 15 Apgrieziet, kad nepieciešams.
9 Ūdens vārīšana, makaronu gatavošana, gaļas apcepšana (gulašs, cepetis traukā), salmiņu vārīšana eļlā.
P	Liela ūdens daudzuma vārīšana. Ir aktivizēts PowerBoost.

8.5 Padomi un ieteikumi Hob ² Hood izmantošanai

Darbinot plīts virsmu ar funkciju

• sargājiet plīts virsmas paneli no tiešiem saules stariem.
• Nevirziet halogēno apgaismojumu uz plīts virsmas paneli.
• Nenosedziet plīts virsmas vadības paneli.
• Nepārtrauciet signālu starp plīts virsmu un tvaika nosūcēju (piemēram, ar roku, ēdiena gatavošanas trauka rokturi vai augstu gatavošanas trauku). Aplūkojiet attēlu. Nosūcēja attēls tālāk ir tikai ilustratīviem nolūkiem.

Skatiet sadaļu "Drošība".

9.1 Vispārīga informācija

• Notīriet plīts virsmu pēc katras lietošanas reizes.
• Vienmēr izmantojiet ēdienu gatavošanas traukus ar tīru apakšu.
• Skrāpējumi vai tumši traipi uz virsmas neietekmē plīts virsmas darbību.
• Izmantojiet plīts virsmām īpaši paredzētu tīrīšanas līdzekli.
• Vienmēr izmantojiet ieteicamo skrāpi plīts virsmām ar stikla virsmu. Izmantojiet skrāpi tikai kā papildu piederumu stikla tīrīšanai pēc standarta tīrīšanas procedūras.

BRĪDINĀJUMS!

Stikla virsmas tīrīšanai neizmantojiet nažus vai citus asus metāla piederumus.

Uzraksti uz elastīgās indukcijas gatavošanas zonas var kļūt netīri vai mainīt krāsu ēdiena gatavošanas trauku pārvietošanas ietekmē. Šo zonu var tīrīt aprakstītajā veidā.

Citas tālvadības ierīces var bloķēt signālu. Nelietojiet šādas ierīces plīts virsmas tuvumā, kamēr darbojas Hob²Hood.

Tvaika nosūcēji ar funkciju Hob²Hood

Skatiet mūsu tīmekļa vietni, lai atrastu pilnu tvaika nosūcēju klāstu, kas darbojas ar šo funkciju. AEG tvaika nosūcēji, kas darbojas ar šo funkciju, ir apzīmēti ar simbolu

9.2 Plīts tīrīšana

• Nekavējoties notīriet: izkusušu plastmasu, plastmasas plēvi, sāli, cukuru un ēdienu, kura sastāvā ir cukurs, jo pretējā gadījumā netīrumi var izraisīt gatavošanas virsmas bojājumus. Uzmanieties, lai negūtu apdegumus. Izmantojiet īpašu skrāpi uz stikla virsmas piemērotā leņķī un virziet tā asmeni pāri virsmai.
• Notīriet, kad virsma ir pietiekami atdzisusi: kaļķakmens aplokus, ūdens aplokus, tauku traipus, spožu metālisku virsmu krāsas izmaiņas. Tīriet plīti ar mitru drāniņu un neabrazīvu mazgāšanas līdzekli. Pēc tīrīšanas noslaukiet plīts virsmu sausu ar mīkstu drānu.
• Notīriet spīdīgu metālisku krāsu izmaiņas: izmantojiet ūdens un etiķa šķīdumu un notīriet stikla virsmu ar drānu.

10. PROBLĒMRISINĀŠANA

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

10.1 Ko darīt, ja...

Problēma lespējamais cēlonis Risinājums
Plīts virsmu nevar ieslēgt vai tā nedarbojas.	Plīts virsma nav pieslēgta elektrotī-klam vai tā ir pieslēgta elektrotīklam nepareizi.	Pārbaudiet, vai plīts virsma ir pareizi pieslēgta elektrotīklam.
Izdedzis drošinātājs. Pārbaudiet, vai darbības traucējumu		cēlonis ir drošinātājs. Ja drošinātājs iz-deg atkārtoti, sazinieties ar kvalificētu elektriķi.
Jūs neiestatījāt karsēšanas pakāpi60 sekunžu laikā.		Atkārtoti aktivizējiet plīts virsmu un 60 sekunžu laikā iestatiet karsēšanas pakāpi.
Jūs pieskārāties 2 vai vairāk sensoralaukiem vienlaikus.		Pieskarieties tikai vienam sensora lau-kam.
Darbojas Pauze. Skatīt sadaļu “Pauze”.
Uz vadības paneļa ir ūdens vai tauku traipi.		Notīriet vadības paneli.
Dzirdams nepārtraukts skaņas signāls.	Nepareizs pieslēgums elektrotīklam.	Atvienojiet plīts virsmu no elektrotīkla. Palūdziet kvalificētam elektriķim pār-baudīt pieslēgumu.
Neizdodas iestaṭīt maksimālo karsēšanas pakāpi kādai no ga-tavošanas zonām.	Pārējās zonas patērē maksimāli pie-ejamo jaudu.Plīts virsma darbojas pareizi.	Samaziniet tai pašai fāzei pieslēgto pārējo gatavošanas zonu karsēšanas pakāpi. Skatiet sadaļu “Jaudas pārval-dība”.
Atskan skaņas signāls, un plīts virsma tiek deaktivizēta.Kad plīts virsma tiek deaktivizēta,atskan skaņas signāls.	Uz viena vai vairākiem sensoriem ir novietots kāds priekšmets.	Noņemiet priekšmetu, kas atrodas uz sensoru laukiem.
Plīts virsma tiek deaktivizēta.	Uz sensora lauka ↓novietots kāds priekšmets.	Noņemiet priekšmetu, kas atrodas uz sensora lauka.
Neiedegas atlikušā siltuma indi-kators.	Zona nav karsta, jo darbojas pavi-sam īsu laiku vai sensors ir bojāts.	Ja zona ir darbojusies pietiekami ilgi, lai tā būtu uzkarsusi, sazinieties ar pilnvarotu servisa centru.
Nedarbojas Hob2Hood. Nosegts vadības panelis. Noņemiet priekšmetu, kas nosedz va-dības paneli.
Jūs izmantojat pārāk augstu katlu,kurš bloķe signālu.		Izmantojiet mazāku katlu, mainiet citu gatavošanas zonu vai darbiniet plīts virsmu manuāli.
Vadības panelis klūst pārāk karsts, lai tam pieskartos.	Ediena gatavošanas trauks ir pārāk liels vai novietots pārāk tuvu vadības panelim.	Ja tas ir iespējams, novietojiet lielāka izmēra ediena gatavošanas traukus uz aizmugurējām gatavošanas zonām.
Pieskaroties vadības paneļa sen-sora laukiem, neatskan skaņas signāls.	Skaņas signāli ir deaktivizēti. Aktivizējiet skaņas signālus. Skatiet sadaļu “Ikdienas lietošana”.
Pielāgojamā indukcijas gatavoša-nas zona neuzkarsē ediena gata-vošanas trauku.	Ediena gatavošanas trauks atrodas nepareizā vietā uz pielāgojamās in-dukcijas gatavošanas zonas.	Novietojiet ediena gatavošanas trauku pareizā vietā uz pielāgojamās indukci-jas gatavošanas zonas. Ediena gata-vošanas trauka atrašanās vieta ir atka-rīga no aktivizētās funkcijas vai funkci-jas režīma. Skatiet sadaļu “Pielāgoja-mā indukcijas gatavošanas zona”.
Ediena gatavošanas trauka dibena diametrs neatbilst aktivizētajai funk-cijai vai funkcijas režīmam.		Izmantojiet ediena gatavošanas trau-ku, kura diametrs atbilst aktivizētajai funkcijai vai funkcijas režīmam. Skatiet sadaļu “Pielāgojamā indukcijas gata-vošanas zona”.
Iedegas indikators virs simbola	Darbojas Bērnu drošības sistēma vai Blokētājs.	Skatīt sadaļu “Bērnu aizsardzības ierī-ce” un “Blokēšana”.
Mirgo vadības josla. Uz gatavošanas zonas nav novietots ediena gatavošanas trauks vai gata-vošanas zona nav pilnībā nosegta.		Novietojiet ediena gatavošanas trau-kus uz zonas tā, lai tie pilnībā nosegtu gatavošanas zonu.
Nepiemēroti ediena gatavošanas trauki.		Izmantojiet ediena gatavošanas trau-kus, kas ir piemēroti indukcijas plīts virsmām. Skatiet sadaļu “Padomi un ieteikumi”.
Ediena gatavošanas trauka dibena diametrs ir pārāk mazs gatavošanas zonai.		Izmantojiet atbilstoša izmēra ediena gatavošanas traukus. Skatiet sadaļu “Tehniskie dati”.
Darbojas FlexiBridge (Flexible Brid-ge). Viena vai vairākas aktivizētās funkcijas režīma zonas nav nosegtas ar ediena gatavošanas traukiem.		Novietojiet ediena gatavošanas trau-kus uz pareizā aktivizētās funkcijas re-zīma zonu skaita vai mainiet funkcijas režīmu. Skatiet sadaļu “Pielāgojamā indukcijas gatavošanas zona”.
Uzsildīšana aizņem ilgu laiku. Ediena gatavošanas trauki ir par ma-zu un saņem tikai daļu no gatavoša-nas zonas ģenerētās jaudas.		Lai nodrošinātu optimālu siltumpārne-si, lietojiet ediena gatavošanas trau-kus, kuru pamatnes diametrs ir līdzīgs gatavošanas zonas diametram (t. i., maksimālais izmērs ediena gatavoša-nas traukiem, kas norādīts sadaļa “Tehniskie dati” > “Gatavošanas zonu specifikācija”).
Darbojas PowerSlide. Uz pielāgoja-mās indukcijas gatavošanas zonas ir novietoti divi gatavošanas trauki vai gatavošanas trauks pārklāj vairāk nekā vienu gatavošanas zonu, kuru aktivizējusi funkcija.		Izmantojiet tikai vienu katlu. Skatiet sa-daļu “Pielāgojamā indukcijas gatavo-šanas zona”.

Problēma Iespējamais cēlonis Risinājums

ledegas un skaitlis.

Plīts virsmai radusies kļūda. Deaktivizējiet plīts virsmu un pēc

30 sekundēm aktivizējiet to atkārtoti.

Ja parādās atkal, atvienojiet plīti no strāvas. Pēc 30 sekundēm atkārtoti pieslēdziet plīts virsmu elektrotīklam. Ja problēma atkārtojas, sazinieties ar pilnvaroto servisa centru.

10.2 Ja nevarat rast risinājumu...

Ja nevarat rast risinājumu, sazinieties ar ierīces izplatītāju vai pilnvarotu servisa centru. Norādiet tehnisko datu plāksnītē redzamos datus. Pārliecinieties, ka jūs pareizi darbināt plīts virsmu. Pretējā gadījumā tehnika vai

izplatītāja nodrošinātā apkalpošana nebūs pieejama bez maksas arī garantijas perioda laikā. Informācija par garantijas periodu un pilnvaroto servisa centru ir norādīta garantijas grāmatiņā.

11. TEHNISKIE DATI

11.1 Tehnisko datu plāksnīte

Modelis TI74IF00IB Izstrādājuma Nr. (PNC) 949 598 510 00

Veids 62 C4A 05 AA 220 - 240 V/400 V 2 N, 50 Hz

Indukcija 7.35 kW Ražots: Vācija

Sēr. Nr. 7.35 kW

AEG

11.2 Gatavošanas zonu specifikācija

Gatavošanas zona	Nominālā jauda (maksimālā sildī-šanas pakāpe) [W]	PowerBoost [W]	PowerBoost maksimālais darbības laiks [min]	Ediena gatavošanas trauka diamets [mm]
Vidū priekšā 1400 2500 4 125 - 145
Labā aizmugurē 2300 3600 10 205 - 240
Pielāgojamā induk-cijas gatavošanas zona	2300 3200 10 minimāli 105

Gatavošanas zonu jauda var nedaudz atšķirties no tabulā norādītajiem datiem. Tā mainās atkarībā no gatavošanas trauku materiāla un izmēriem.

Lai nodrošinātu optimālu siltumpārnesi un gatavošanas rezultātus, lietojiet ēdiena

gatavošanas traukus, kuru pamatnes diametrs ir līdzīgs gatavošanas zonas diametram (t. i., maksimālais izmērs ēdiena gatavošanas traukiem, kas norādīts tabulā). Lietojiet ēdiena gatavošanas traukus, kas nav lielāki par gatavošanas zonas diametru.

12. ENERGOEFEKTIVITĀTE

12.1 Produkta informācija saskaņā ar ES Ekodizaina regulu

Modeļa identifikācija TI74IF00IB
Plīts virsmas veids lebūvētā plīts virsma
Gatavošanas zonu skaits 2
Gatavošanas virsmu skaits 1
Karsēšanas tehnoloģija Indukcija
Apaļo gatavošanas zonu diametrs (∅) Vidū priekšā	Labā aizmugurē	14.5 cm24.0 cm
Gatavošanas virsmas garums (G) un platums (P) Kreisā puse G 45.8 cm		P 21.4 cm
Enerģijas patēriņš pa gatavošanas zonām (EC elec-tric cooking)	Vidū priekšāLabā aizmugurē	187.5 Wh/kg185.2 Wh/kg
Enerģijas patēriņš pa gatavošanas virsmām (EC electric cooking)	Kreisā puse 191.1 Wh/kg
Plīts enerģijas patēriņš (EC electric hob) 189.2 Wh/kg

IEC / EN 60350-2 — Elektroierīces gatavošanai mājsaimniecībā — 2. daļa: Virsmas — veiktspējas mērīšanas metodes.

Gatavošanas zonai atbilstošie energoefektivitātes mērījumi tiek noteikti, pamatojoties uz atbilstošo gatavošanas zonu atzīmēm.

12.2 Enerģijas taupīšana

Jūs varat taupīt enerģiju ikdienas gatavošanas laikā, ja ievērojat tālāk sniegtos padomus.

• Uzkarsējot ūdeni, izmantojiet tikai nepieciešamo ūdens daudzumu.
• Ja iespējams, uzlieciet vāku ēdiena gatavošanas traukam.
• Novietojiet ēdiena gatavošanas traukus gatavošanas zonas centrā.
• Izmantojiet atlikušo siltumu, lai uzturētu ēdienu siltu vai to kausētu.

12.3 Produkta informācija par enerģijas patēriņu un maksimālo laiku, kas nepieciešams, lai sasniegtu attiecīgo zemas jaudas režīmu

Jaudas patēriņš izslēgtā režīmā 0.3 W

Maksimālais laiks, kas nepieciešams, lai aprīkojums automātiski sasniegtu attiecīgo 2 min zemas jaudas režīmu

13. APSVĒRUMI PAR VIDES AIZSARDZĪBU

Nododiet otrreizējai pārstrādei materiālus ar simbolu. Ievietojiet iepakojuma materiālus atbilstošajos konteineros to otrreizējai pārstrādei. Palīdziet aizsargāt apkārtējo vidi un cilvēku veselību, atkārtoti pārstrādājot elektrisko un elektronisko iekārtu atkritumus.

Neizmetiet ierīces, kas apzīmētas ar šo simbolu, kopā ar mājsaimniecības atkritumiem. Nododiet izstrādājumu vietējā otrreizējās pārstrādes punktā vai sazinieties ar vietējo pašvaldību.
