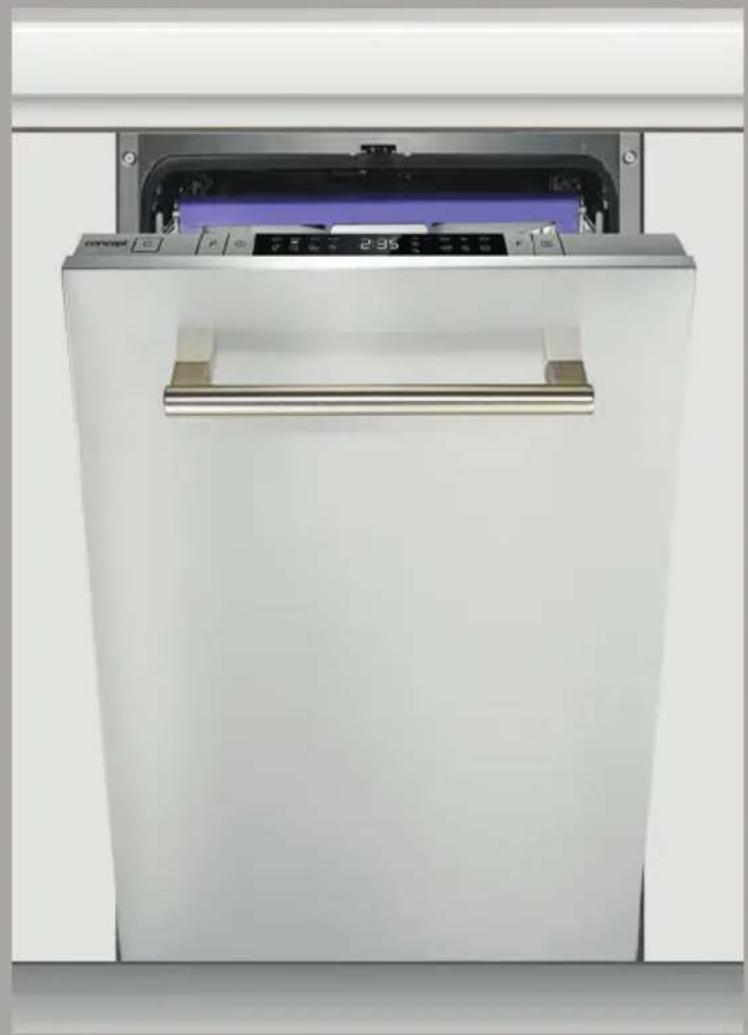

MNV4745 - Trauku mazgājamā mašīna Concept - Bezmaksas lietošanas instrukcija

Produkta tips	Iebūvējamā trauku mazgājamā mašīna
Modelis	Concept MNV4745
Izmēri (A x P x D)	815 x 448 x 550 mm (aizvērtas durvis)
Dziļums ar atvērtām durvīm	1150 mm
Neto svars	34,5 kg
Elektroapgāde	230 V ~ 50 Hz
Energoefektivitātes klase	C (EEI 43.9)
Enerģijas patēriņš (ECO)	0,593 kWh/ciklā
Ūdens patēriņš (ECO)	9,8 L/ciklā
Programmas ilgums (ECO)	3 h 28 min
Ietilpība	10 trauku komplekti
Trokšņa līmenis	42 dB(A) (B klase)
Ūdens spiediena diapazons	0,04 – 1 MPa
Mazgāšanas programmas	8 programmas (Automātiskā, Intensīvā, Parastā, ECO, Stikla, 90 min, Ātrā, Priekšmazgāšana)
Atliktais starts	Līdz 24 stundām
Automātiska durvju atvēršana	Jā (uzlabotai žāvēšanai)
Izsmidzināšanas sviras izvēle	Augšējā, Apakšējā vai Abas
Programmas funkcijas	Jaudas mazgāšana, Papildu žāvēšana, Ekspress, Enerģijas taupīšana
Ūdens mīkstinātājs	Elektroniska regulēšana (H1-H6)
Sāls tvertnes ietilpība	Apm. 1,5 kg
Skalošanas līdzekļa dozatora ietilpība	Apm. 140 ml

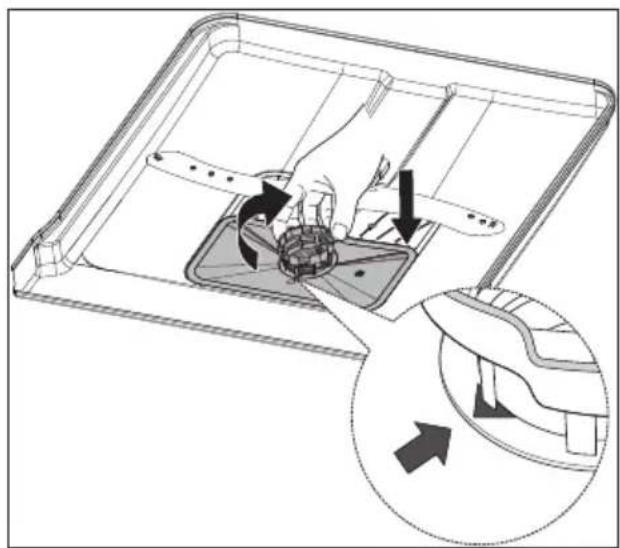

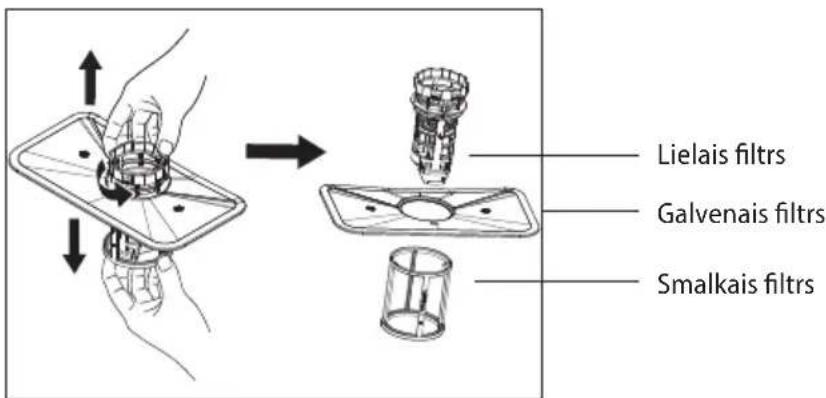

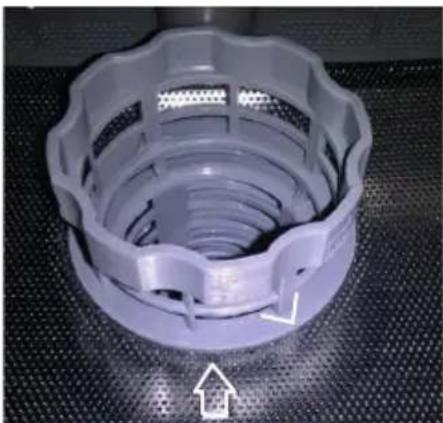

Filtru sistēma	3 posmu (rupjais, galvenais, smalkais)

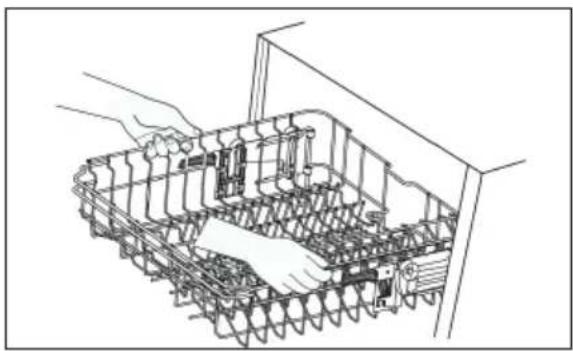

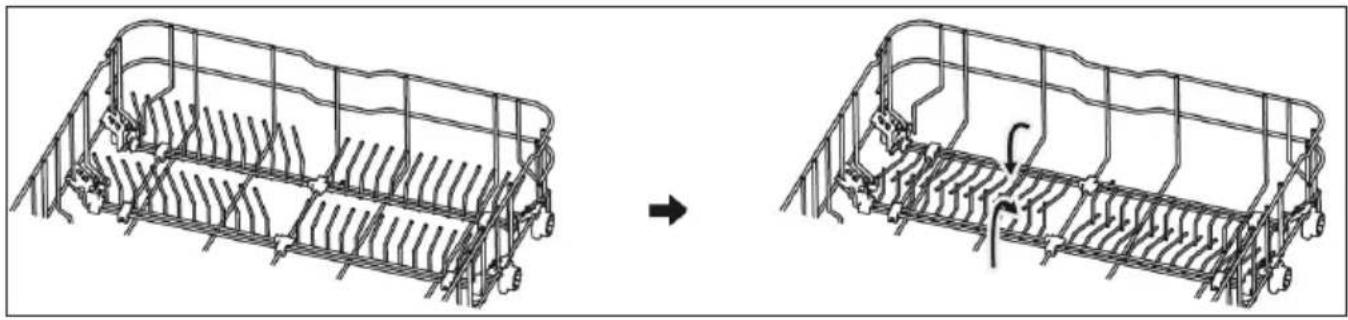

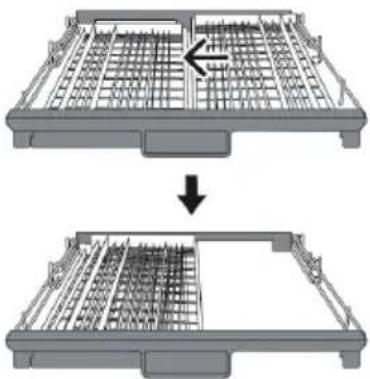

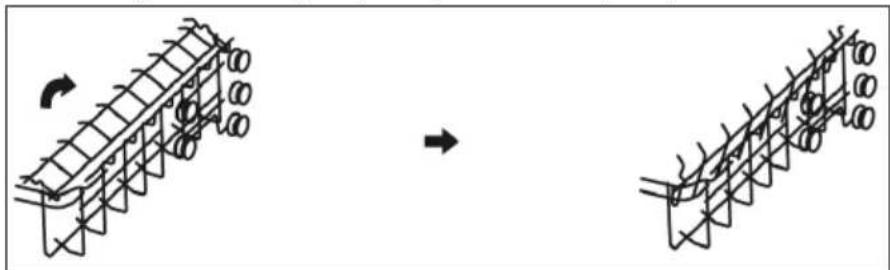

Augšējā groza regulēšana	Augstuma regulējama (2 pozīcijas)
Galda piederumu grozs	Noņemams, regulējamas pozīcijas

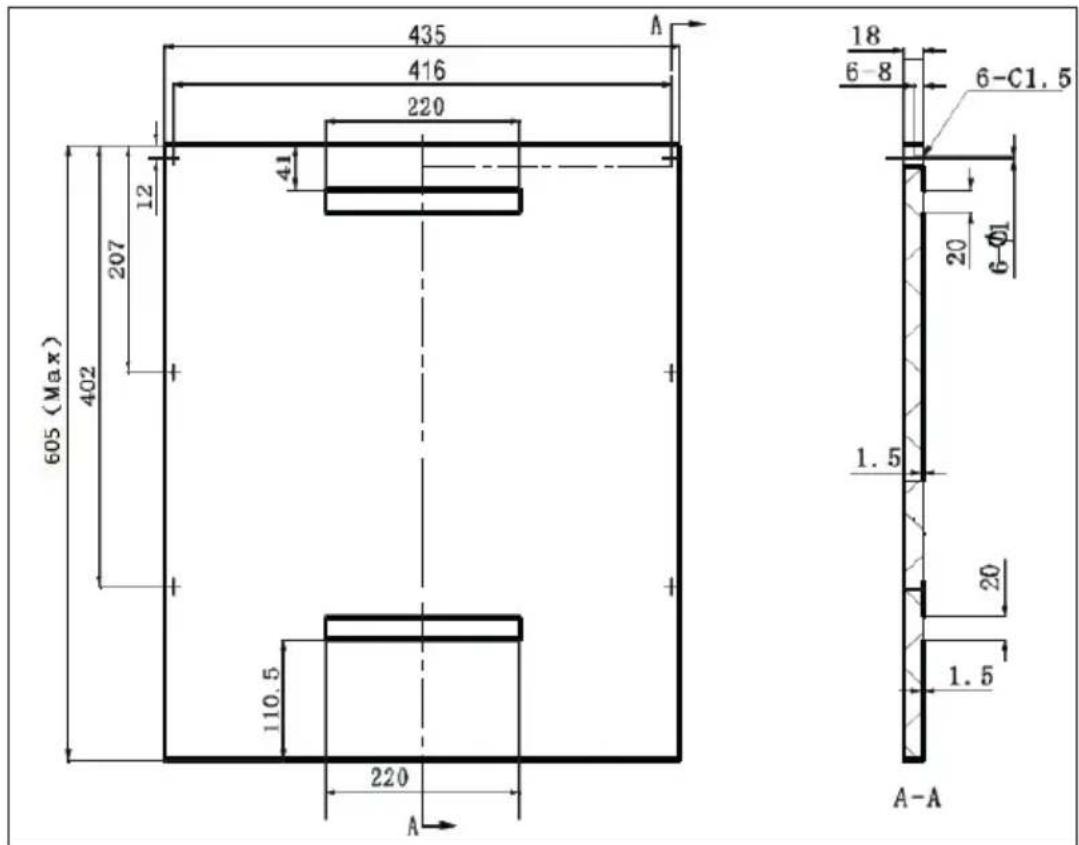

Uzstādīšanas veids	Iebūvējams (nepieciešams pārklājuma panelis)
Garantija	Ražotāja garantija (sīkāk lietošanas instrukcijā)

Bieži uzdotie jautājumi - MNV4745 Concept

Kā iestatīt ūdens cietību manā Concept MNV4745 trauku mazgājamā mašīnā?

Ieslēdziet ierīci, nospiediet un turiet Programmas izvēles pogu (2) 5 sekundes, līdz sāls un mīkstinātāja indikatori pārmaiņus mirgo. Pēc tam nospiediet to pašu pogu, lai pārslēgtos starp cietības līmeņiem H1-H6 atbilstoši jūsu vietējai ūdens cietībai. Pagaidiet dažas sekundes, lai saglabātu iestatījumu.

Ko darīt, ja trauku mazgājamā mašīna neieslēdzas?

Pārbaudiet, vai strāvas vads ir pievienots, durvis ir cieši aizvērtas, ūdens padeve ir atvērta un automātiskais slēdzis nav atslēgts. Ja problēma turpinās, skatiet problēmu novēršanas sadaļu vai sazinieties ar servisu.

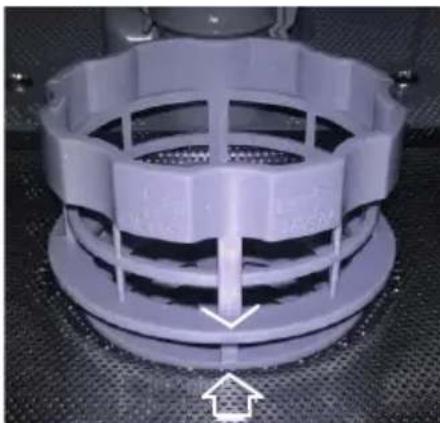

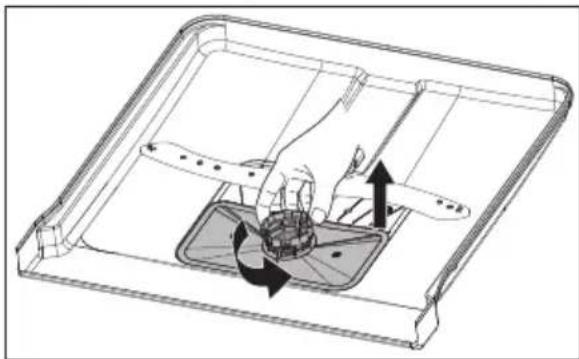

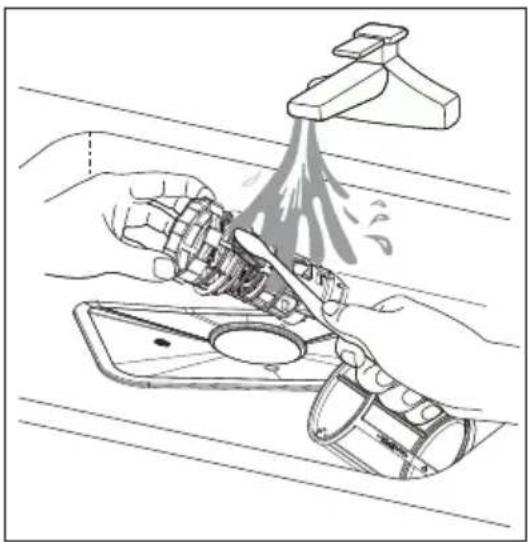

Cik bieži jātīra filtri?

Regulāri tīriet filtru sistēmu, vēlams pēc katriem dažiem cikliem vai kad filtri ir aizsērējuši. Izslēdziet ierīci, noņemiet rupjo filtru, pagriežot pretēji pulksteņrādītāja virzienam, tad atdaliet smalko filtru. Noskalojiet zem tekoša ūdens un salieciet atpakaļ.

Kāpēc pēc cikla trauku mazgājamās mašīnas apakšā paliek ūdens?

Tas var būt saistīts ar aizsērējušu filtru, aizsprostotu kanalizācijas šļūteni vai nepareizu uzstādīšanu. Pārbaudiet filtru sistēmu, vai tajā nav gružu, pārliecinieties, ka kanalizācijas šļūtene nav salocīta, un pārbaudiet, vai šļūtene ir pareizi pievienota bez aizsprostojumiem.

Kā pievienot reģenerācijas sāli?

Atveriet durvis, izņemiet apakšējo grozu, atskrūvējiet sāls tvertnes vāciņu (atrodas zem apakšējā plaukta), ievietojiet pievienoto piltuvi un piepildiet ar trauku mazgājamās mašīnas sāli (apm. 1,5 kg). Pirms pirmās lietošanas piepildiet ar ūdeni. Pēc tam aizveriet vāciņu. Palaidiet īsu ciklu, lai izskalotu izbirušo sāli.

Ko nozīmē kļūdu kodi?

Biežākie kodi: E1 (ūdens ieplūde pārāk ilga – pārbaudiet ūdens padevi), E3 (sildīšanas problēma – sazinieties ar servisu), E4 (pārplūde – pārbaudiet ūdens spiedienu), E8 (sadalīšanas vārsta kļūme – zvaniet servisam), E9 (poga iestrēgusi), Ed (vadības sistēmas kļūme), Ec (sakaru kļūme). Sīkāk skatiet lietošanas instrukciju.

Vai es varu izmantot parastās trauku ziepes trauku mazgājamā mašīnā?

Nē, izmantojiet tikai trauku mazgājamām mašīnām paredzētus mazgāšanas līdzekļus. Parastās trauku ziepes izraisīs pārmērīgu putošanu un var sabojāt ierīci.

Kā noregulēt skalošanas līdzekļa devu?

Aizveriet durvis, ieslēdziet trauku mazgājamo mašīnu. 60 sekunžu laikā nospiediet Programmas pogu (3) uz 5 sekundēm, pēc tam nospiediet Atliktais starts (6), lai ievadītu iestatīšanas režīmu. Skalošanas līdzekļa indikators mirgo. Nospiediet Programma (3), lai izvēlētos devu D1-D5. Pagaidiet 5 sekundes vai nospiediet Ieslēgt/Izslēgt, lai saglabātu.

Kāpēc mani trauki neizžūst pareizi?

Pārliecinieties, ka skalošanas līdzeklis ir iepildīts un deva ir pietiekama. Izmantojiet Papildu žāvēšanas funkciju, ja tā ir pieejama. Ievietojiet traukus tā, lai ūdens varētu iztecēt no padziļinājumiem. Vispirms izņemiet apakšējo grozu, lai izvairītos no ūdens pilieniem. Automātiskā durvju atvēršana palīdz žāvēšanā; aktivizējiet to, izmantojot programmas funkcijas, ja iespējams.

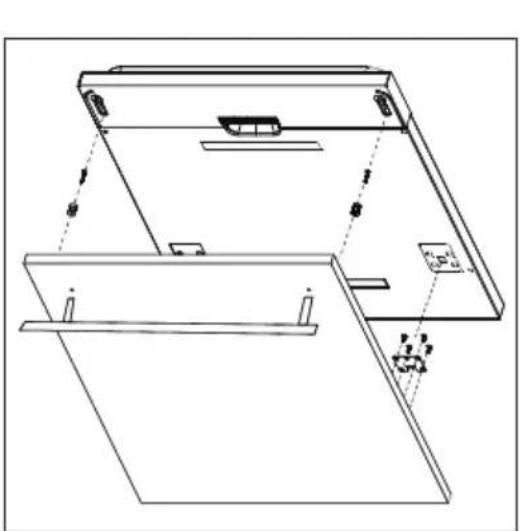

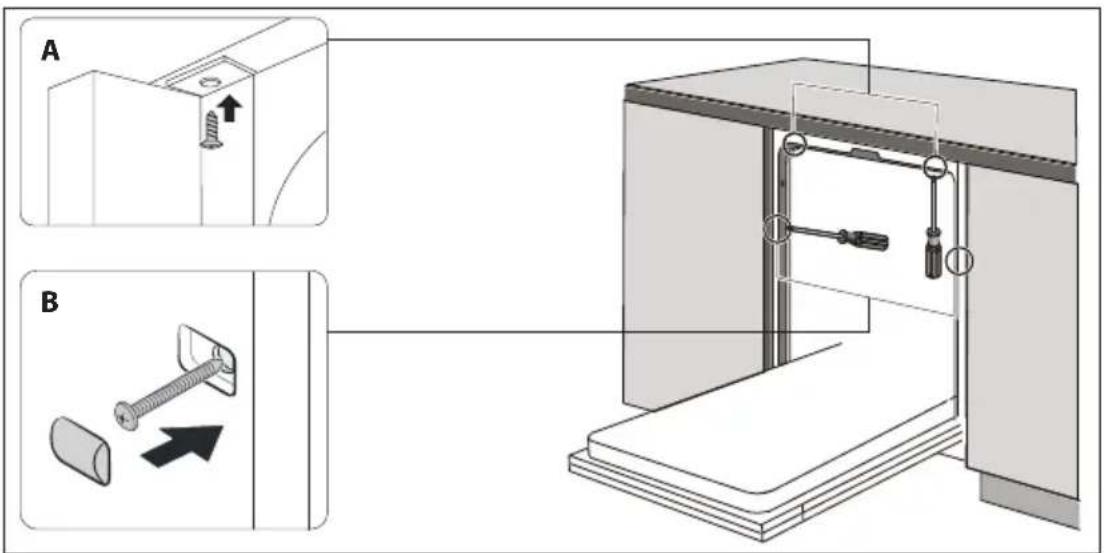

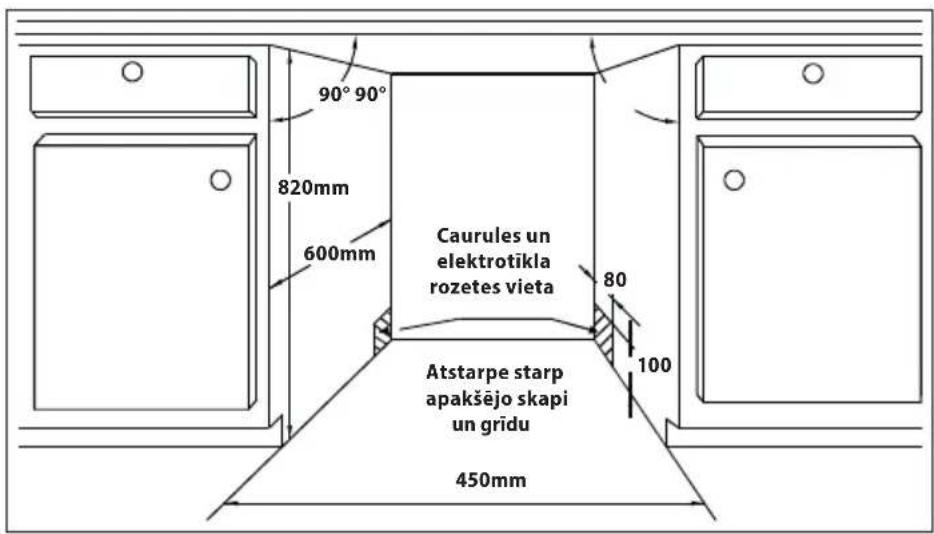

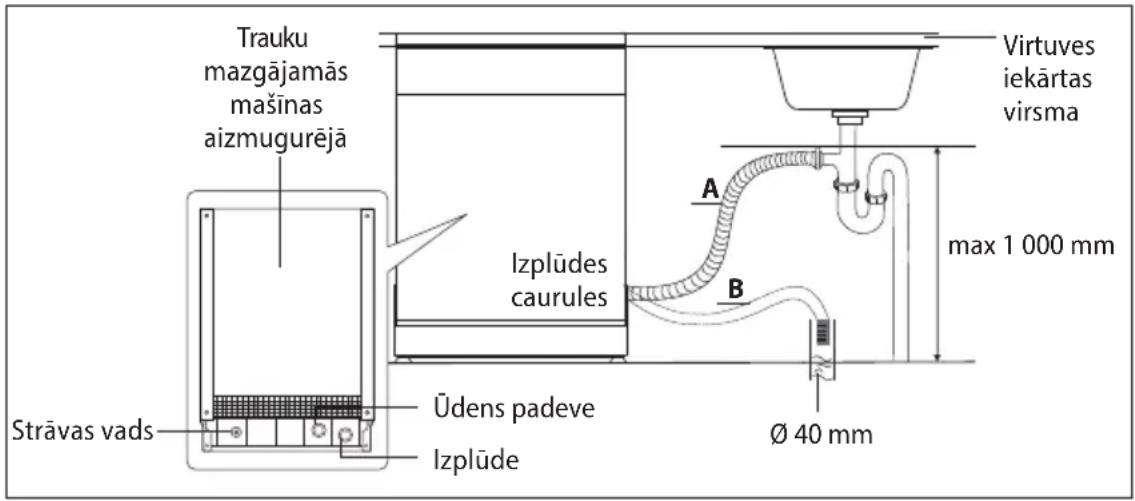

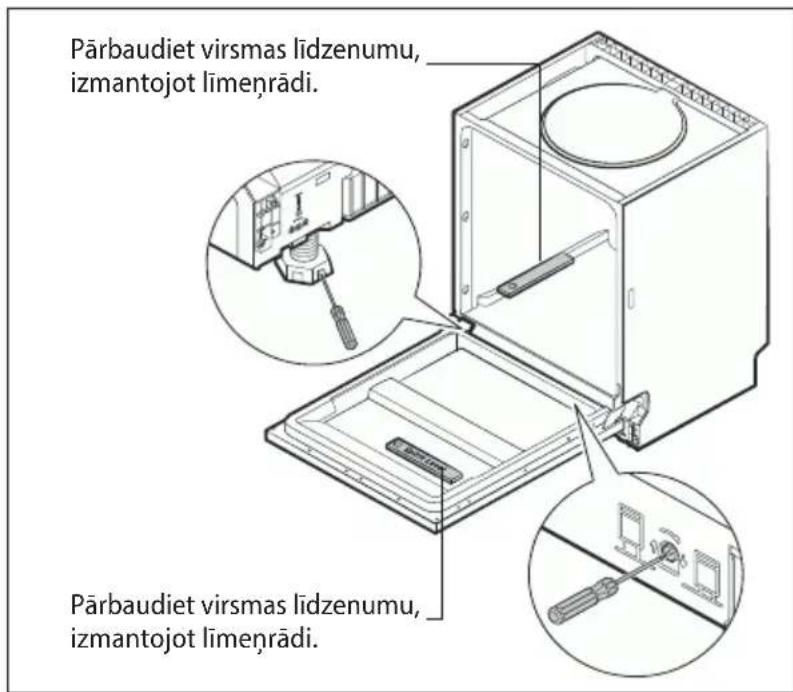

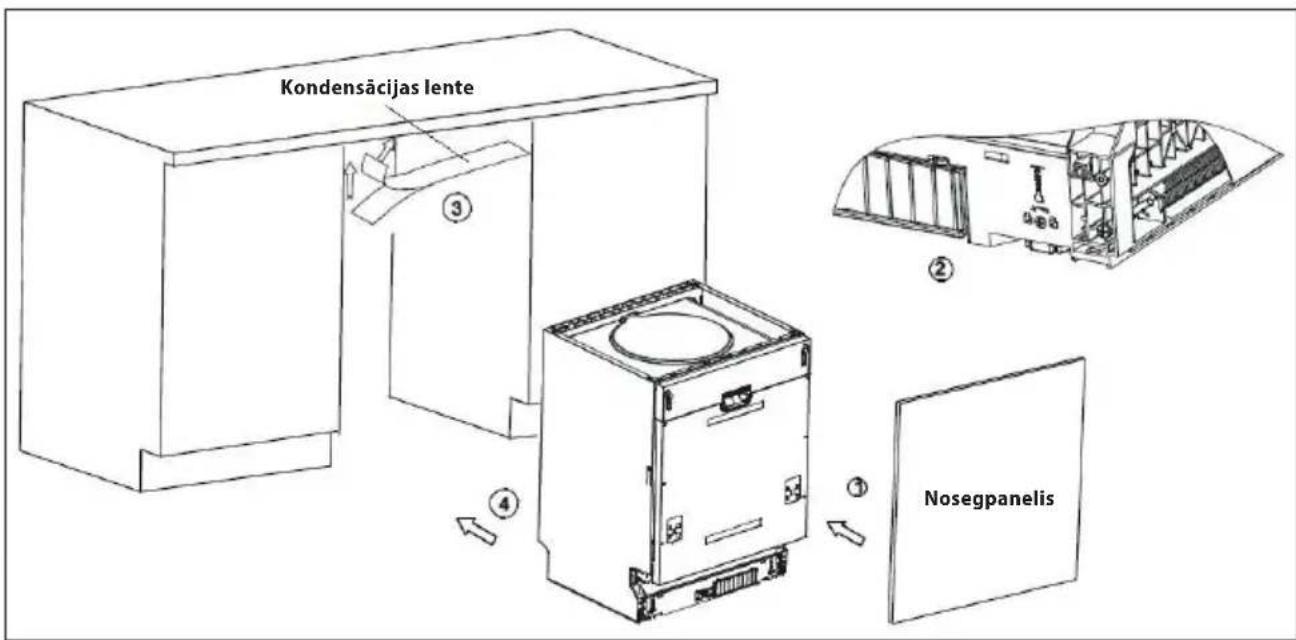

Kā uzstādīt trauku mazgājamo mašīnu zem darba virsmas?

Uzstādīšana jāveic kvalificētam speciālistam. Galvenie soļi: piestipriniet pārklājuma plāksni, izlīdziniet ierīci ar regulējamām kājiņām, pievienojiet ūdens ieplūdes un kanalizācijas šļūtenes (noteiktajā augstumā), nostipriniet ierīci pie darba virsmas vai blakus esošajiem skapjiem un pievienojiet iezemētai kontaktligzdai. Detalizētus norādījumus skatiet lietošanas instrukcijas uzstādīšanas sadaļā.

LIETOŠANAS INSTRUKCIJA MNV4745 Concept

lebūvējamā trauku mazgājamā mašīna

Built-in dishwasher

Pateicamies par šis Concept ierīces iegādi. Ceram, ka būsiet apmierināti ar šo izstrādājumu visu tā kalpošanas laiku. Pirms lietošanas rūpīgi izlasiet šo lietošanas instrukciju un uzglabājiet to drošā vietā, lai nepieciešamības gadījumā varētu pārlasīt. Nodrošiniet, lai arī citi cilvēki, kuri izmantos šo ierīci, pirms šis ierīces lietošanas būtu iepazinušies ar norādījumiem.

SATURA RĀDĪTĀJS

Tehniskie dati

Svarīgi brīdinājumi

Ierices apraksts

Vadības panela apraksts

Lietošanas instrukcija

Reğenerācijas sāls iepildīšana

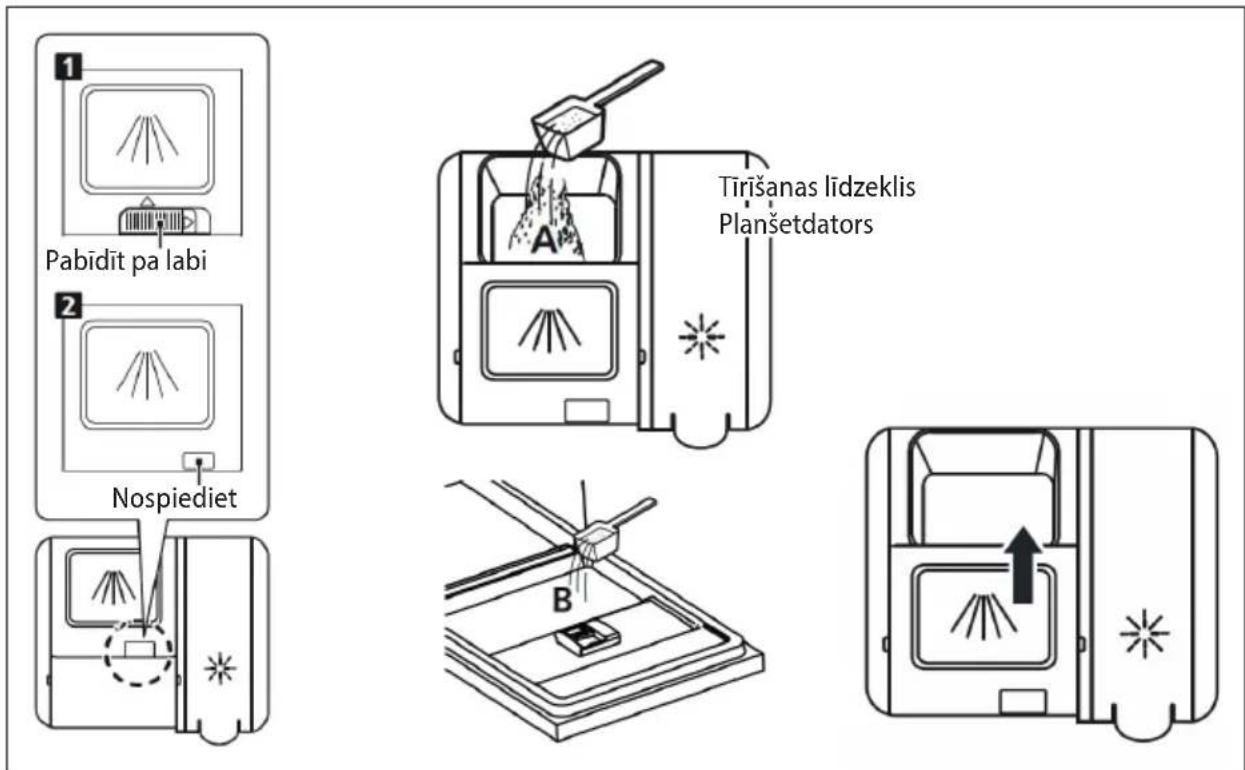

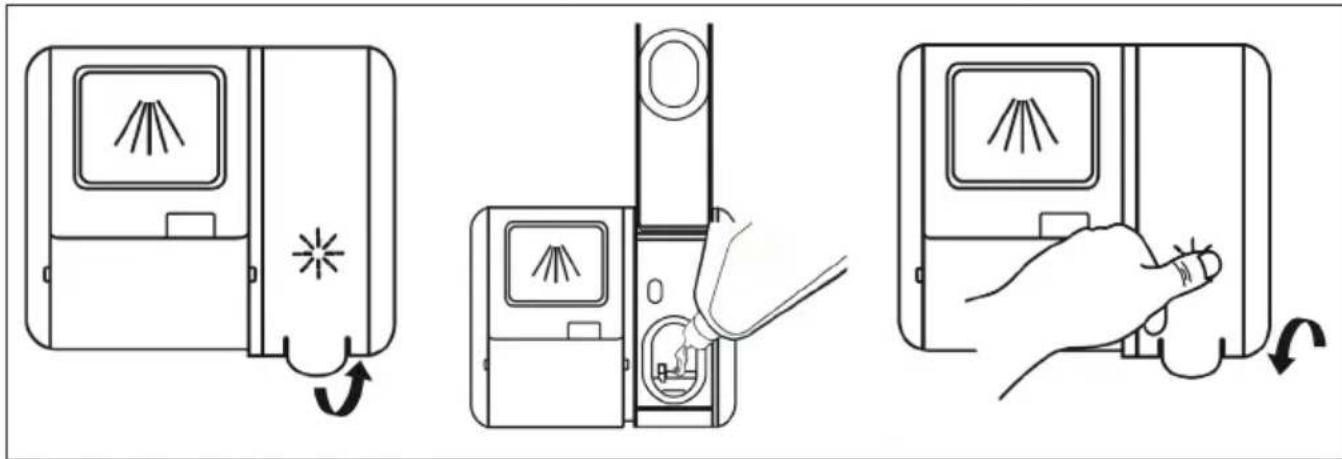

Skalošanas līdzekļa iepildīšana

Mazgāšanas līdzekli

Nepiemēroti trauki

Trauku ievietošana

Mazgāšanas programmu pārskats

lekārtas ekspluatācijas uzsākšana

Trīšana un apkope

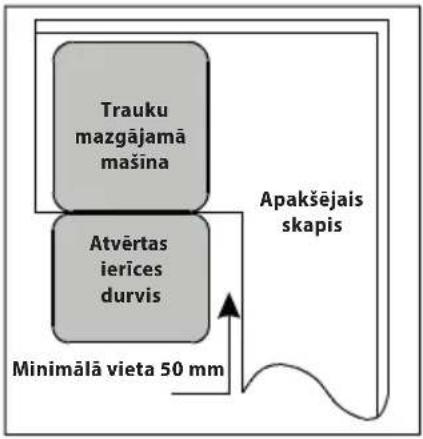

lerīces uzstādīšana

Traucējumu novēršana

Klūdas ziņojumi

lerīces izmēri

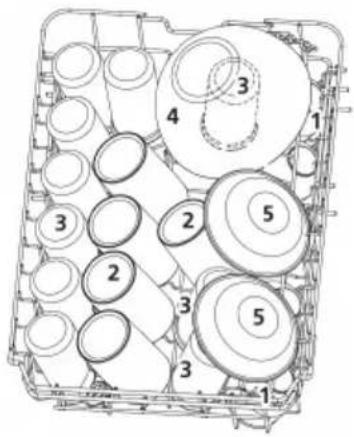

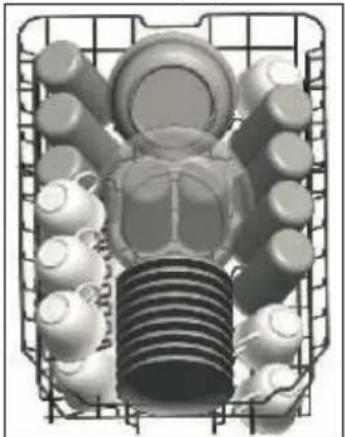

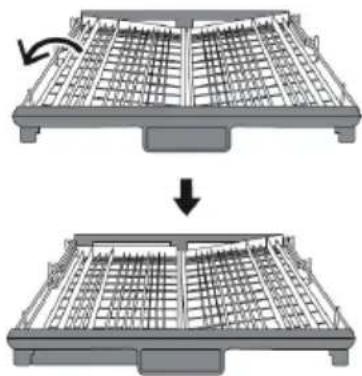

Trauku ievietošanas piemēri

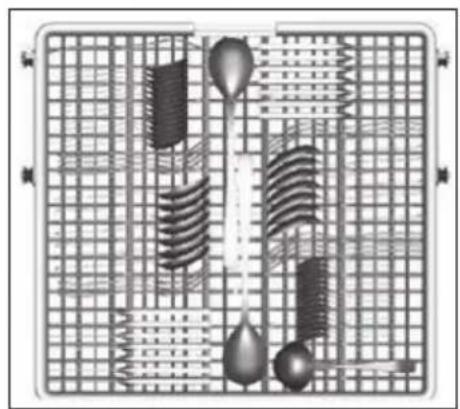

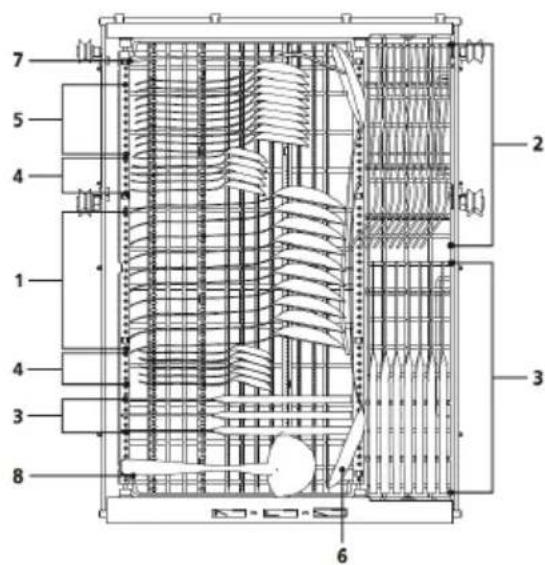

Galda piederumu groza izkārtojums

Vides aizsardzība

Tehniskie dati
Elektroenerģijas klase (a)	C EEI	(a)	43,9
Tīrīšanas veiktspējas indekss (a)	1,13	Žāvēšanas veiktspējas indekss (a)	1,07
Enerģijas patēriņš (kWh / cikls) (1)	0,593 Ūdens patēriņš (l / cikls)	(2)	9,8
Programmas ilgums (h: min) (a)	3:28 Izslēgts režīms 0,49 W
Kavēšanās sākums 1,0 W		Akustiskā trokšņa emisija gaisā (a)	42 dB (A)
Akustiskā trokšņa emisijas klase gaisā (a)	B Augstums 815 mm
Platums 448 mm Dzilums (durvis aizvērtas); 550 mm
Dzilums (durvis atvērtas); 1150 mm letilpība		(a)	10 trauku komplekti
Tips	Lebūvēts	Jauda/frekvence	230 V ~ 50 Hz
Ūdens spiediens	0.04 – 1 MPa	Svars	34,5 kg

Papildus informācija:

(a) ECO programmai

(1) pamatojoties uz ECO programmu, izmantojot aukstā ūdens iepildišanu. Faktiskais energijas patēriņš būs atkarīgs no ierīces lietošanas veida

(2) pamatojoties uz ECO programmu. Faktiskais ūdens patēriņš būs atkarīgs no ierīces lietošanas veida un ūdens

Ražotājs patur tiesības veikt jebkuras tehniskas izmainas, pieļaut drukas klūdas un atšķirības attēlos bez iepriekšēja brīdinājuma.

SVARĪGI BRĪDINĀJUMI

Pēc trauku mazgājamās mašīnas piegādes

• Uzreiz pēc ierīces piegādes pārbaudiet, vai iepakojumam un ierīcei transportēšanas laikā nav radušies bojājumi.
• UZMANĪBU! Daži ierīces stūri un malas, kas pēc uzstādīšanas tiks paslēpti, var būt asi! Esiet piesardzīgi, lai izvairītos no ievainojumiem!
• Ja ierīce ir bojāta, nedarbiniet to. Cik ātri vien iespējams sazinieties ar tās piegādātāju.
• Pirms ierīces pirmās izmantošanas noņemiet visu iepakojumu un reklāmas materiālus.
• Uzglabājiet iepakojumu bērniem nepieejamā vietā vai iznīciniet to.

Uzstādīšana

- Lietojiet šo ierīci tikai tā, kā izklāstīts šajā lietošanas instrukcijā.

- Šo ierīci var izmantot mājsaimniecībās un līdzīgās telpās, piemēram:

• veikalu, biroju un citu darba vietu virtuves stūrīšos;
• lauksaimniecibā izmantojamās iekārtās;
• iekārtās, ko izmanto viesi viesnīcās, motelos un citur;
• iekārtās, ko izmanto naktsmāju un brokastu pakalpojumu uzņēmumi.

- Nepieskarieties ierīcei ar mitrām vai slapjām rokām.

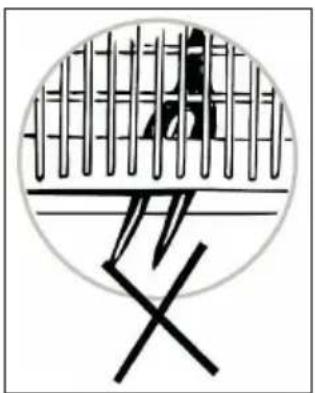

- Nažus un citus asus priekšmetus ievietojiet trauku grozā ar smailajiem un asajiem galiem lejup vai horizontāli.

- Trauku mazgājamā mašina ir paredzēta lietošanai mājsaimniecībā un tikai virtuve trauku mazgāšanai.

- Neko neuzqlabājiet ierīces iekšpusē.

- Nesēdiet un nestāviet uz atvērtām ierīces durvīm.

- Ūdens mazgāšanas tvertnē nav dzeramais ūdens!

- Mazgāšanas tvertnē nedrīkst nonākt šķīdinātāji (tie rada eksplozijas draudus).

• Lietojiet tikai izstrādājumus, kas ir paredzēti trauku mazgājamajām mašinām.
• Mazgāšana programmu darbības laikā veriet trauku mazgājamās mašīnas durvis ľoti piesardzīgi, jo var izšļakstīties ūdens.
• levērojiet drošības un lietošanas instrukcijas, kas norādītas uz mazgāšanas un skalošanas līdzekļu iepakojuma.
• Nepieskarieties karstām virsmām un sildelementiem ierīces izmantošanas laikā vai īsi pēc tās lietošanas.
• Neļaujiet ar ierīci darboties bērniem vai personām bez attiecīgām iemaņām. Izmantojiet to bērniem nepieejamā vietā.
  • Bērni nedrīkst spēlēties ar ierīci.
• Ja ierīces izmantošanas laikā tuvumā ir bērni, ievērojiet papildu piesardzību.
• Neļaujiet izmantot ierīci kā rotallietu.
• Šo ierīci bērni vecumā no 8 gadiem, personas ar samazinātām fiziskām, sensoriskām vai garīgām spējām un personas, kurām trūkst pieredzes un zināšanu, var izmantot tikai, ja viņi atrodas uzraudzībā, ir iepazinušies ar ierīces drošu lietošanu un apzinās riskus.
• UZMANĪBU! Atverot durvis, var atbrīvoties liels tvaika daudzums vai izšļakstīties ūdens. levērojiet maksimālu piesardzību. Pastāv applaúcēšanās risks!
• Bojājumu gadījumā izslēdziet ierīci un atvienojiet vadu no elektrotīkla.
• Atvienojot ierīci no elektrotīkla, nekad neraujiet elektrības vadu. Satveriet kontaktdakšu un atvienojiet to, viegli pavelkot.
• Nepielaujiet elektrības vada vai kontaktdakšas nokļūšanu ūdenī vai citā šķidrumā.
• Regulāri pārbaudiet, vai ierīce un elektrības vads nav bojāti.
• Bojātu ierīci ieslēgt nedrīkst.
• Nelietojiet ierīci, ja durvis vai to blīvējums ir bojāti. Lūdziet veikt remontu autorizētā servisa centrā.

• Nelietojiet ierīci bez pareizi uzstādītiem pārsegiem un bez priekšējā paneļa.

• Mazgājiet ierīcē tikai traukus, kas paredzēti mazgāšanai trauku mazgājamā mašīnā. Izvairieties no plastmasas trauku saskares ar ierīces sildelementiem.

• Izmantojiet tikai ražotāja ieteiktos piederumus.
• Neizmantojiet piederums, kam ir bojāta virsmas apdare, kas ir nolietoti vai kam ir citi defekti.
• Pirms tīrīšanas izslēdziet ierīci un ľaujiet tai vismaz 30 minūtes atdzist.
• Lietotāja veikto ierīces tīrīšanu un apkopi nedrīkst veikt bērni, kas jaunāki par 8 gadiem un neatrodas pieaugušo uzraudzībā.
• Uzglabājiet mazgāšanas un skalošanas līdzekļus bērniem nepieejamā vietā.
• Nelaujiet bērniem atrasties atvērtas trauku mazgājamās mašīnas tuvumā, jo tajā var būt mazgāšanas līdzekļu atliekas.

UZMANIBU!

Atveriet ierīci tikai uz isu laiku, lai ieliktu vai iznemtu traukus. Šādi novērsīsiet savainojumus, piemēram, paklūpot. Bērni var ierīcē ieslēgties (nosmakšanas risks) vai tikt pakļauti dažādiem apdraudējumiem.

lespējamie bojājumi

• Tikai kvalificēts speciālists drīkst labot ierīci un iejaukties tās darbībā.
• Remonta un iejaukšanās laikā ierīce jāatvieno no elektrotīkla. Izslēdziet drošinātāju vai atvienojiet kontaktdakšu no elektrotīkla.
• Atvienojot ierīci no elektrotīkla, nekad neraujiet elektrības vadu. Satveriet kontaktdakšu un atvienojiet to, viegli pavelkot.

Ražotāja norādījumu neievērošanas dēļ var tikt atteikts garantijas remonts.

IERICES APRAKSTS

1 Augšējais smidzinātājspārns
2 lekšējie caurulvadi
3 Reğenerācijas sāls nodalījums
4 Mazgāšanas un skalošanas līdzekļa dozators
5 Apakšējais smidzinātājspārns
6 Filtrēšanas sistēma
7 Galda piederumu grozs
8 Augšējais grozs
9 Augšējais smidzinātājspārns
10 Krūžu nodalījumi
11 Apakšējais grozs

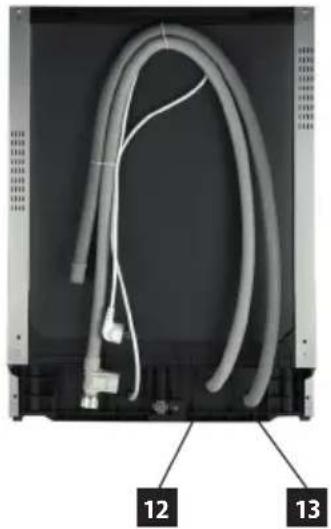

12 Ūdens padeves savienotājs
13 Izvades caurule

Skats no priekšpuses

1 leslēgšanas / izslēgšanas poga
2 Poga mazgāšanas programmas izvēlei
3 Aizkavēta funkcijas poga
4 Programmas funkcijas poga
5 Alternativa mazgāšanas izvēles poga

6 Mazgāšanas programmas ikonas
7 Displejs
8 Brīdinājuma ikonas
9 Funkciju ikonas
10 Alternatīvās mazgāšanas ikonas

ATSEVIŠKU VADĪBAS PANELA TAUSTIŅU APRAKSTS

Mazgāšanas programmas izvēles taustiņš

• Izvēlieties nepieciešamo mazgāšanas programmu, nospiežot taustinu.
• ledegas izvēlētās mazgāšanas programmas indikators.
• Katrai mazgāšanas programmai parādās izvēlētās programmas ilgums.

Simbols Mazgāšanas programma
	AUTO
	INTENSIVE
	NORMAL
	ECO
	GLASS
	90 Min
	RAPID
	Pre-Wash

Sākuma laika atlikšanas taustiņš

- Sākuma laiku var atlikt robežas no 0 līdz 24 stundām.

Displejs

- Displejā redzams izvēlētās mazgāšanas programmas ilgums un atliktā sākuma ilgums.

Piemēram: mazgāšanas programmas ilgums 3:05 atliktais sākums H:09

Statusa indikators

- Ja iedegas statusa indikators, jäpapildina mazgāšanas līdzeklis vai nepieciešamības gadījumā jāatver ūdens krāns.

Simbols Statusa indikators
	Skalošanas līdzeklis
	Sāls
	Ūdens krāns ir aizvērts

Programmas funkcija

• Var izvēlēties tikai vienu programmu funkciju katram mazgāšanas programmu veidam.
• Mazgāšanas programmai AUTO, RAPID un Pre-wash programmas funkciju nevar izvēlēties. Citām mazgāšanas programmām (INTENSIVE, NORMAL, ECO, GLASS, 90 Min) var izvēlēties programmas funkciju.

Simbols Programmas funkcija
	Paaugstināta mazgāšanas efektivitāte.
	Papildu žāvēšana, palielināta žāvēšanas efektivitāte.
	Ātrais režīms, saīsinātā mazgāšanas programma.
	Enerģijas taupīšana, samazināts energijas patērinš.

Alternativās mazgāšanas taustiņš

- Nospiežot taustiņu, izvēlieties, kurš smidzinātājspārns tiks izmantots mazgāšanas programmas laikā (mazgāšana ar abiem smidzinātājspārniem, mazgāšana tikai ar augšējo vai tikai ar apakšējo smidzinātājspārnu).

Simbols Programmas funkcija
	Augšējais smidzinātājspārns
	Apakšējais smidzinātājspārns

LIETOŠANAS INSTRUKCIJA

Pirms pirmās izmantošanas

1. lestatiet ierīcē ūdens cietības vērtību (sk. turpmāk).
2. leberiet regeneracijas sāls nodalījumā regeneracijas sāli.
3. lepildiet skalošanas līdzekli skalošanas līdzekla dozatorā.
4. leberiet mazgāšanas līdzekļa dozatorā mazgāšanas līdzekli vai ielieciet tableti.

Üdens mīkstināšanas ierīce

Lai nodrošinātu labu mazgāšanas rezultātu, trauku mazgājamajai mašinai nepieciešams mīksts ūdens (ar zemu kalka saturu). Ja ūdens ir ciets, mazgāšanas tvertnē veidojas kalkakmens. Tāpēc ūdens, kura cietība pārsniedz noteikto cietības vērtību, jāmīkstina, tas ir, jāatbrīvojas no kalka. Šis process notiek trauku mazgājamās mašinas ūdens mīkstināšanas ierīcē, izmantojot regenerācijas sāli. lestatījumi un nepieciešamais sāls daudzums ir atkarīgs no ūdens cietības.

Üdens cietību apzīmē ar ekvivalentām cietības pakāpēm: vācu üdens cietības mērvienība °dH, franču üdens cietības mērvienība °fH, Lielbritānijas üdens cietības mērvienība °Clark un mmol/l (milimoli uz litru – starptautiskā üdens cietības mērvienība).

Üdens mīkstināšanas ierīce jāiestata atbilstoši mājsaimniecībā izmantojamā üdens cietībai. Precīzu informāciju par izmantojamā üdens cietību varat iegūt vietējā üdensapgādes uzņēmumā. Manuāli iestatiet üdens mīkstinātāja devu saskaṇā ar tabulu.

Üdens mīkstināšanas ierīces iestatīšana

1. Atvērt ierīces durvis un ieslēdziet ierīci, izmantojot ieslēgšanas/izslēgšanas (1) taustiņu.
2. Nospiediet taustiņu "P" jeb mazgāšanas programmas izvēles taustiņu (2) un turiet nospiestu ilgāk par 5 sekundēm. Pēc noteikta laika pārmainus sāks mirgot sāls un mīkstinātāja kontrollampiņas.
3. Ja pārmainus mirgo sāls un mīkstinātāja kontrollampiņas, ar taustiņu (2) var iestaṭīt ūdens cietību.
4. Nospiežot taustiņu (2), iestatiet ūdens cietībai saskaņā ar Jūsu apkaimes rādītājiem (H1–H6).
5. Lai saglabātu ūdens cietības iestatījumus, pagaidiet dažas sekundes.

Üdens cietība				Pozīcijas vērtība	Sāls patērinš (g/ mazgāšanas cikls)
°dH °fH °Clarke mmol/l
0~5	0~9	0~6	0~0,94	H1	0
6–11	10–20	7–14	1.0–2.0	H2	9
12–17	21–30	15–21	2.1–3.0	H3	12
18–22	31–40	22–28	3.1–4.0	H4	20
23–24	41–60	29–42	4.1–6.0	H5	30
35–55	61–98	43–69	6.1–9.8	H6	60

Piezime:

Šīs ierīces ūdens cietības rūpnīcas iestatījumu vērtība ir H3.

1^ = 1.25^ = 1.78^ = 0.178mmol / l
°dH vācu ūdens cietības mērvienība
°fH franču ūdens cietības mērvienība
°Clark Lielbritānijas ūdens cietības mērvienība

REGENERACIJAS SALS IEPILDISHANA

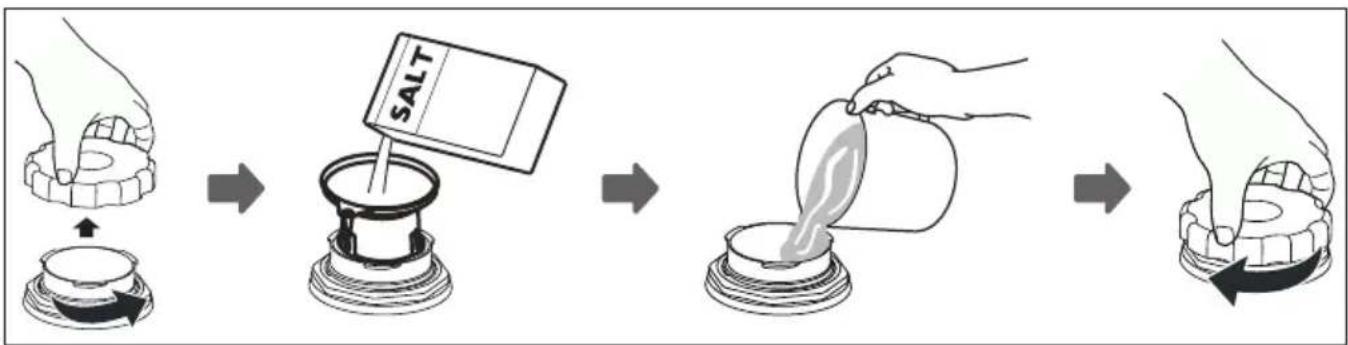

Sāls iedarbība

Trauku mazgāšanas laikā sāls automatiski izplūst no sāls nodalijuma mīkstināšanas ierīce, kur tā šķīdina kaļki. Izšķīdušais kaļkītis tiek aizskalots no trauku mazgājamās mašīnas. Ūdens mīkstināšanas ierīce ir gatava nākamajai darbībai. Šis reģenerācijas process darbojas tikai, ja sāls ūdenī izšķist.

1. Atveriet ierīces durvis, izņemiet apakšējo grozu un turpiniet saskaņā ar turpmāk redzamo 1. att.
2. Noskrūvējiet reģenerācijas sāls nodalījuma vāciņu.
3. Novietojiet piltuvi (ieklauta komplektā) uz re'generācijas sāls nodalījuma atveres un lēnām piepildiet sāls tvertni. Tukšas tvertnes ietilpība ir apmēram 1,5 kg.
4. Pirms pirmās lietošanas piepildiet atlikušo tvertnes daļu ar ūdeni. Tas ir normāli, ja uzpildes laikā neliels ūdens daudzums izplūst no tvertnes.
5. Pēc papildināšanas aizskrūvējiet reģenerācijas sāls nodalījuma vāciņu.

• Regenerācijas sāls nodalījums atrodas zem apakšējā groza.
• Regenerācijas sāls nodalījumu var papildināt tikai tad, ja vadības panelī iedegas sāls indikators.
• Pēc reģenerācijas sāls papildināšanas sāls indikators nodzisīs.
• Ja iepildīšanas laikā reģenerācijas sāls izbirst, palaidiet īso mazgāšanas programmu, lai varētu uzreiz aizskalot sāls atliekas.

UZMANİBU!

• lepildiet regeneracijas sali pirms isas mazgāšanas programmas uzsakšanas, lai uzreiz aizskalotu nobirusās sals
  atliekas un lai nepalielinātu sāls kīmiskās iedarbības risku, kas varētu izraisīt ierīces iekšējās virsmas koroziju.
• Vienmēr izmantojiet regenerācijas sāli, kas ir paredzēta trauku mazgājamām mašinām. Neizmantojiet vārāmo sāli!
• Neiepildiet regeneracijas sals nodalijumā mazgāšanas līdzekļus. Šādi tiktu iznicināta mīkstināšana ierīce!

Ražotājs neuzņemas atbildību un nesniedz garantiju par kaitējumu, ko izraisa nepareiza sāls'lietošana.

SKALOŠANAS LĪDZEKLA IEPILDĪŠANA

Skalošanas līdzekli izmanto skalošanās pēdējā posmā, lai žāvēšanas laikā ūdens vienmērīgi notecētu no traukiem, neveidojot pilienus, kas var atstāt traipus uz trauku virsmas.

1. Atveriet ierīces durvis.
2. Atveriet skalošanas līdzekļa nodalījumu, kā parādīts 3. attēlā.
3. Lēni iepildiet skalošanas līdzekli nodalījumā (4. att.) Tukša nodalījuma ietilpība ir apmēram 140 ml.
4. Pēc piepildīšanas noslēdziet skalošanas līdzekļa nodalījumu un cieši aizskrūvējiet vāciņu (5. att.).

Ja mazgāšanas programmas darbības laikā iedegas skalošanas līdzekļa indikators, pirms nākamās mazgāšanas programmas uzsākšanas jāpievieno skalošanas līdzeklis!

Piezime:

• Skalošanas līdzekla nodalījums atrodas uz ierīces durvīm blakus mazgāšanas līdzekla dozatoram.
• lerīce ir paredzēta škīdra skalošanas līdzekļa izmantošanai.
• Ja skalošanas līdzeklis iepildīšanas laikā ir pārlijis pāri nodalījuma malām, tas jānoslauka ar drāniņu vai jāpalaiž īsā mazgāšanas programma, lai varētu uzreiz noskalot skalošanas līdzekļa atliekas.

UZMANİBU!

• Vienmēr lietojiet tikai skalošanas līdzekļus, kas paredzēti trauku mazgājamām mašinām. Skalošanas līdzekļa nodalījumā nedrīkst iepildīt mazgāšanas līdzekli.
• lepildiet skalošanas līdzekli pirms mazgāšanas programmas uzsākšanas, lai uzreiz aizskalotu atliekas un lai nepalielinātu kīmiskās iedarbības risku, kas varētu izraisīt ierīces iekšējās virsmas koroziju.

Skalošanas lidzekla dozēšanas iestatīšana

Lai uzlabotu žāvēšanas rezultātus ar samazinātu skalošanas līdzekļa daudzumu, trauku mazgājamā mašīna ir aprikota, lai pielāgotu patēriņu atbilstoši lietotāja iestatījumiem. Veiciet turpmāk norādītās darbības.

1. Aizveriet vāku, ieslēdziet trauku mazgājamo mašīnu, pievienojot to elektrības tīklam.
2. Līdz 60 sekundes pēc 1. darbības nospiediet taustiņu "Programma" [3] ilgāk nekā 5 sekundes, un pēc tam nospiediet taustiņu "Aizkavēta ieslēgšana" [6], lai ievadītu vienu no standarta iespējām. Skalošanas līdzekļa statusa indikators mirqo vienu reizi sekundē.
3. Nospiediet taustiņu "Programma" [3], lai izvēlētos vispiemērotāko iestatījumus, kas atbilst Jūsu ieradumiem. Iestatījumi mainīsies šādā secībā: D1-> D2-> D3-> D4-> D5-> D1. Jo lielāks skaitlis, jo vairāk skalošanas līdzekļa trauku mazqājamā mašina izmanto.
4. Nereagējot 5 sekunžu laikā vai nospiežot taustinu "leslēgt" [1], iestatīšana tiek pabeigta, un iestatījums ir sekmīgi veikts.

Selektora pozicija Skalošanas līdzekļa daudzums (ml)
D1 1,2
D2 2,4
D3 3,6
D4 4,8
D5 6,0

Ja izmantojat tikai kombinēto mazgāšanas līdzekli ar skalošanas līdzekli, samaziniet skalošanas līdzekļa dozēšanu līdz minimumam.

MAZGĀŠANAS LĪDZEKLI

Pēc to formas mazgāšanas līdzekļus var iedalīt četrās grupās:

a) beramie;
b) škidrie;
c) tablets;
d) kombinētie mazgāšanas līdzekli (piemēram, "trīs vienā" tabletes).

Pēc kīmiskā sastāva tos var iedalīt divās grupās:

a) sārmainie;
b) ar dabīgajiem enzīmiem.

Vēl tos var iedalīt šādi:

a) fosfātu un hlora;
b) fosfātu un bezhlora;
c) bezfosfātu un bezhlora.

- Izmantojot bezfosfātu mazgāšanas līdzekļus cietā ūdenī, uz traukiem un ierīces sienām var rasties baltas nogulsnes.

- Palielinot mazgāšanas līdzekļa devu, šīs nogulsnes novērsīsiet un iegūsiet labākus mazgāšanas rezultātus.

- Bezhlora mazgāšanas līdzekliem ir mazāka balinošā iedarbība. Tas var izraisīt traipu rāšanos pēc tējas vai plastmasas trauku iekrāsošanos. Šādā gadījumā izmantojiet jaudīgāku mazgāšanas programmu, palieliniet mazgāšanas līdzekļa devu vai izmantojiet mazgāšanas līdzekli ar hloru.

Mazgāšanas līdzeklis – tabletes

• Dažādu ražotāju tabletes izškīst ar atškirīgu ātrumu.
• Dažas mazgāšanas tabletes pilnībā neizšķīst un līdz ar to īsās mazgāšanas programmas laikā nevar pilnībā attīstit savu tīrīšanas efektu.
• Tādēļ iesakām izvēlēties ilgāku mazgāšanas programmu, kas nodrošinās pilnīgu mazgāšanas tabletes izšķīšanu.

Mazgāšanas līdzekļa nodalījums

Pirms katras mazgāšanas programmas uzsākšanas mazgāšanas līdzeklis jāiepilda tā nodalījumā. Parastajam mazgāšanas ciklam pietiek ar vienu ēdamkaroti mazgāšanas līdzekļa. Ja trauki ir Ľoti netīri, pievienojiet vairāk mazgāšanas līdzekļa. Pievienojiet mazgāšanas līdzekli īsi pirms mazgāšanas programmas uzsākšanas. Atstājot mazgāšanas līdzekli nodalījumā, tas var saslapināties, un, palaižot mazgāšanas programmu, tas pilnībā neizšķidīs.

Mazgāšanas līdzekļa iepildīšana

1. Izvēlieties veidu, kā tiek atvērts rezervuāra vāks atbilstoši faktiskajam dizainam.

-1. veids: Pabīdot atbrīvošanas slēdzi, atveriet vāciņu.
-2. veids: Nospiediet atbrīvošanas slēdzi, lai atvērtu vāciņu (6. att.).

1. Pievienojiet mazgāšanas līdzekli galvenajai dozatora kamerai (A) tieši pirms mazgāšanas cikla (7. att.). Lai panāktu labāku tīrīšanas rezultātu, jo īpaši, ja trauki ir ľoti netīri, ielejiet/ieberiet nelielu daudzumu mazgāšanas līdzekļa tieši durvju iekšējā dobumā (B). Šādi pievienotais mazgāšanas līdzeklis tiek aktivēts jau priekšmazgāšanas posmā.

2. Visbeidzot, aizveriet värstu, pavirzot pa kreisi (8. att.). Lai blokētu värstu, aizvēršanas laikā viegli paspiediet to lejup.

Mazgāšanas līdzekļa taupīšanas padoms

- Ja trauki ir tikai nedaudz netīri, pietiek ar mazāku mazgāšanas līdzekļa daudzumu, nekā ir ieteicams izmantot.

Piezime:

• Pievienojiet mazgāšanas līdzekli īsi pirms mazgāšanas programmas uzsākšanas.
• Izmantojiet plaši pieejamus zimolu škidros vai pulverveida mazgāšanas līdzeklus vai tabletes.
• Neizmantojiet līdzeklus roku mazgāšanai!
• Izmantojot mazgāšanas līdzekļus tablešu veidā, izlasiet ražotāja ieteikumus par to, kur jānovieto tablete (mazgāšanas līdzekļa nodalījums, galda piederumu grozs utt.).
• Pārliecinieties, ka mazgāšanas līdzekļa nodalījuma vāciņš ir aizvērts, arī tad, ja ir izmantotas tabletes.

UZMANİBU!

• Vienmēr lietojiet tikai mazgāšanas līdzekļus, kas paredzēti trauku mazgājamām mašīnām.
• Uzglabājiet mazgāšanas līdzeklus sausā un bērniem nepieejamā vietā.
• Neatstājiet mazgāšanas līdzekli mazgāšanas līdzekļa dozatorā, ja netiek uzsākta mazgāšanas programma.

NEPIEMĚROTI TRAUKI

• Galda piederumi un trauki, kuru daļas ir izgatavotas no koka.
• Plastmasas trauki un trauki ar limētām detaļām, kas nav karstumizturīgas.
  • Līmēti priekšmeti, galda piederumi vai škīvji.
  • Alvas vai vara trauki.
• Kristāls.
  • Tērauda priekšmeti, kas pakļauti korozijai.
• Koka blodas.
• Izstrādājumi, kas izgatavoti no sintētiskās škiedras.

Dažas alumīnija un sudraba detalas var mainīt krāsu vai izbalēt.

Dažiem stikla veidiem pēc vairākiem mazgāšanas cikliem var rasties traiipi.

Piezime:

• Trauku mazgājamā mašinā nedrīkst ievietot absorbējošus materiālus, piemēram, sūklus un drānas.
• Izmantojiet mazgāšanas līdzekli, ko ražotājs ir norādījis kā saudzīgu pret traukiem.
• Izmantojiet trauku mazgājamā mašinā tikai tādus traukus, kas piemēroti mazgāšanai trauku mazgājamā mašinā.
• Traukus, kas sasmērēti ar pelniem, vasku, smēreļļu vai krāsu, nedrīkst mazgāt trauku mazgājamā mašinā!

TRAUKU IEVIETOŠANA

Trauku izvietojums

Nonemiet no traukiem lielākas ēdiena atliekas. lepriekš skalot traukus tekošā ūdenī nav nepieciešams.

levietojiet traukus šādā veidā:

• tases, glāzes, katlus, pannas u. tml. novietojiet otrādi;
• dzilje trauki jānovieto slīpi, lai veicinātu ūdens notecēšanu un labāku izžūšanu;
• trauki jānovieto stabili, lai tie neapgāztos;
• ievietotie trauki nedrīkst blokēt smidzinātājspārnu rotāciju;
• trauki un galda piederumi nedrīkst atrasties cits citā un cits citu aizsegt;
• lai novērstu glāžu bojājumus, tās nedrīkst saskarties cita ar citu;
• katli un lielāki trauki jānovieto apakšējā grozā;
• augšējais grozs paredzēts mazākiem un vieglākiem traukiem (glāzes, kafijas un tējas tases u. tml.);
• naži ar garu asmeni, kas novietoti vertikālā stāvoklī, ir Joti bīstami! Esiet piesardzīgi, lai izvairītos no ievainojumiem!
• gari un asi galda piederumi (griešanas naži) jānovieto horizontāli augšējā grozā;
• nemazgājiet trauku mazgājamā mašinā mazus priekšmetus, jo tie var izkrist cauri groza režğim;
• nelieciet trauku mazgājamā mašinā pārāk daudz trauku!

Augšējais grozs

Augšējā grozā iesakām ievietot:

• glãzes;
• kafijas un tējas tases;
• apakštasītes;
• nelielas blodas un škīvjus;
• seklas pannas.

Pēc traukus ievietošanas augšējā grozā pārliecinieties, ka trauki zem tekoša ūdens netiks apgāzti.

Groza aizmugurējā siena

Groza priekšējā siena

Augšējā groza augstuma regulēšana

1. Lai mainītu augšējā groza augstumu, satveriet augšējo grozu malas vidū un viegli paceliet to, līdz tas ar klikšķi nofiksējas vietā augšējā pozicijā. Nav nepieciešams pacelt regulēšanas rokturi.

2. Lai nolaistu augšējo grozu zemāk, paceliet regulēšanas rokturi abās malās, lai atbrīvotu grozu, un nolaidiet to zemākā pozīcijā.

• Glāzes un augstas glāzes atbalstiet pret plauktina malu (iznemot citus traukus).
• Garus priekšmetus, servēšanas un salātu karotes, zupas kausus vai virtuves novietojiet tā, lai tie neblokētu smidzinātājspārnu rotāciju.
• Plauktina slipumu un augstumu var regulët pëc nepieciešamibas (9. att.).

Apakšējā grozā iesakām ievietot:

• katlus;
• pannas;
  • vākus;
• lielas blodas un škīvjus.

Pēc trauku ievietošanas apakšējā grozā pārliecinieties, ka tie neblokē smidzinātājspārnu rotāciju. Lielāku trauku (katlu, pannu u. tml.) mazgāšanai nolokiet škīvju turētājus apakšējā grozā (10. att.)

• Nažus ievietojiet galda piederumu grozā ar smailajiem un asajiem galiem lejup.
• Izliektās galda piederumu daļas (dakšiņas, karotes, tējkarotes) novietojiet grozā vienā virziena (labāks mazgāšanas rezultāts).
• Gari un smaili priekšmeti jānovieto horizontālā stāvoklī augšējā groza priekšējā daļā, kā parādīts 9. attēlā.

• Ja tie neietilpst šajā nodalījumā, tos var novietot augšējā grozā plauktiņā (7. att.).

• att.

Lai izvairītos ūdens pilēšanas no traukiem augšējā grozā uz traukiem apakšējā grozā, iesakām vispirms izņemt traukus no apakšējā grozā un pēc tam pakāpeniski no augšējā groza.

UZMANIBU!

Esiet piesardzīgi ar asiem galda piederumiem vai tādiem, kuriem ir asi asmeņi un kas pilnībā neietilpst galda piederumu grozā. Pastāv savainojuma risks.

Vienmēr novietojiet nažus ar asmeni lejup!

Programma	Informācija par maz-gāšanas programmu	Mazgāšanas cikla apraksts	Mazgāšanas līdzekļa dau-dzums Pirms/galve-nais	Mazgāša-nas cikla ilgums [min]	Enerģijas patērīņš [kWh]	Ūdens patērīņš [L]	Skalo-šanas līdzeklis
Auto	Automātiska mazgāšanas pielāgošana nelielu, vidēju vai ļoti netīru trauku mazgāšanai	Priekšmazgāšana (45°C)Mazgāšana (45°C)SkalošanaSkalošana (60°C)Žāvēšana	4/14 gVai 1-2 tablete	80 - 150	0.79 - 1.51	9.8 - 13.1	JĀ
Intesive	Łoti netīri trauki, netīri katli, pannas u. c., sakaltusi pārtika	Priekšmazgāšana (50°C)Mazgāšana (60°C)SkalošanaSkalošanaSkalošana (70°C)Žāvēšana	4/14 gVai 1-2 tablete	205 1.01	14.7 JĀ
Universal	Vidēji netīri trauki, katli, šķīvji, glāzes un nedaudz netīras pannas	Priekšmazgāšana (45°C)Mazgāšana (55°C)SkalošanaSkalošana (55°C)Žāvēšana	4/14 gVai 1-2 tablete	175 0.92	11.1 JĀ
ECO	Standarta programma, piemērota mazāk netīriem traukiem	Mazgāšana (45°C)SkalošanaSkalošana (45°C)Žāvēšana	4/14 gVai 1-2 tablete	208 0.59	93 8.0 JĀ
Glass	Nedaudz netīri trauki un stikls	PriekšmazgāšanaMazgāšana (50°C)SkalošanaSkalošana (60°C)Žāvēšana	4/14 gVai 1-2 tablete	120 0.91	11.2 JĀ
90 min.	Vidēji netīri trauki, kas ātri jāizskalo	Mazgāšana (60°C)SkalošanaSkalošana (65°C)Žāvēšana	18 gVai 1-2 tablete	90 1.12	9.6 JĀ
Rapid	Īsa mazgāšana nedaudz netīriem traukiem; ātra mazgāšana	Mazgāšana (45°C)Skalošana (45°C)	12 gVai tablete	30 0.81	9.9 NĒ
Pre-wash	To trauku skalošana, kas tiks nomazgāti vēlāk tajā pašā dienā	Priekšmazgāšana	-	15	-	3.6	NĒ

Piezime:

Ja programmas fāzei nav norādīta temperatūra, trauku mazgājamā mašina šajā mazgāšanas programmā ūdeni nesilda.

IEKÄRTAS EKSPLUATÄCIJAS UZSÄKŠANA

Mazgāšanas programmas uzsākšana

1. Atveriet ierices durvis.
2. Pârbaudît un, ja nepieciešams, iepildiet reğeneracijas sâli un skalošanas lîdzekli.
3. Pakāpeniski izvelciet augšējo un apakšējo grozu, ievietojiet traukus un ievietojiet aizpildītos grozus atpakal. lesakām vispirms aizpildiet apakšējo un pēc tam augšējo grozu (sk. nodalu "Trauku ievietošana").
4. Pārliecinieties, ka ir atvērts ūdens krāns.
5. Lai ieslēgtu ierīci, nospiediet taustinu (1).
6. Atkārtoti nospiežot taustiņu (2), izvēlieties nepieciešamo programmu. Displejā (7) būs redzams izvēlētās programmas ilgums. Mazgāšanas programmas mainās šādā secībā: ECO – Glass – 90min – Rapid – Pre-wash – Auto – Intensive – Universal– ECO.
7. Nospiežot taustiņu (4), var izvēlēties, var izvēlētajai mazgāšanas programmai tiks izmantots augšējais smidzinātājspārns, apakšējais smidzinātājspārns vai abi. Smidzinātājspārna izvēli var veikt visām mazgāšanas programmām.
8. Ja nepieciešams atliktais mazgāšanas sākums, atkārtoti nospiediet atliktā sākuma taustiņu (3). Atliktā sākuma laiku var atlikt līdz 24 stundām.
9. Pēc mazgāšanas programmas un visu iestatījumu izvēles aizveriet ierīces durvis. Tiks uzsākta iestatītā mazgāšanas programma vai atliktā sākuma laika uzskaite. Mazgāšanas programmas sākumu var pārbaudīt arī vizuāli – ar gaismas signālu uz grīdas mazgājamās mašīnas labajā pusē.
10. Pēc mazgāšanas programmas beigām atskanēs astoņi skaņas signāli. Signālu laikā displejā mirgo 0:00. Mazgāšanas programmas beigas var pārbaudīt arī vizuāli – ar mirgojošu gaismas signālu uz grīdas mazgājamās mašīnas labajā pusē. Izvēlētās mazgāšanas programmas signāllampiņa iedegsies un pēc astoņiem skaņas signāliem displejā parādīsies “end”.
11. Atveriet ierīces durvis un nospiediet taustiņu (1), lai izslēgtu ierīci. UZMANĪBU! Atverot ierīces durvis, ievērojiet īpašu piesardzību, jo var parādīties liels daudzums karstu tvaiku. Pastāv applaucēšanās risks!
12. Karstie trauki ir ħoti trausli. Tāpēc pirms izņemšanas iesakām atstāt traukus trauku mazgājamajā mašinā aptuveni 15 minūtes, lai būtu pietiekami atdzisuši.
13. Vispirms jāiztukšo apakšējais grozs, pēc tam augšējais grozs, lai ūdens no augšējā groza vai nenopilētu uz apakšējā grozā esošajiem traukiem.

Piezime:

Pēc mazgāšanas programmas beigām gaismas signāls mirgo tikai kādu laiku. Pēc kāda laika mirgojošais gaismas signāls nodzisīs.

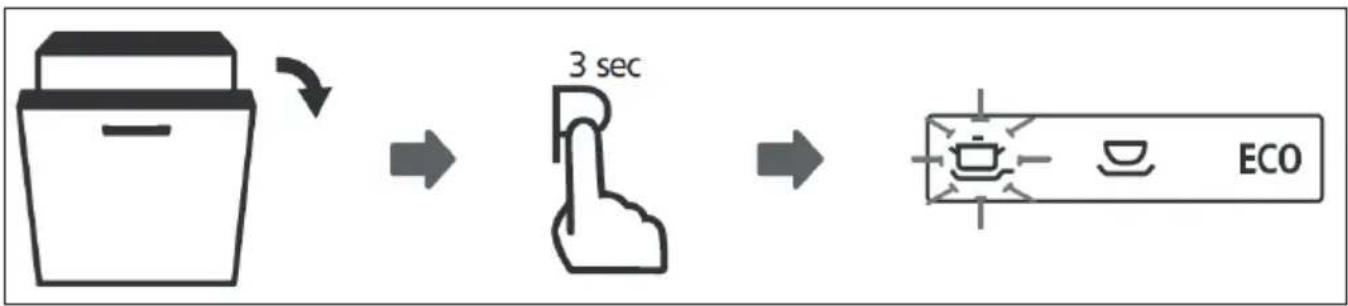

Programmas maiņa uzsāktas mazgāšanas programmas laikā

Ja nolemsiet mainīt uzsāktu programmu, pārliecinieties, vai mazgāšanas līdzekļa nodalījumā ir pietiekami mazgāšanas līdzekļa, vai ari tas jau ir izmantots un pirms jaunas programmas uzsākšanas jāpapildina (sk. nodalu "Mazgāšanas līdzekļa iepildišana").

1. Nedaudz atverot ierīces durvis, mazgāšanas programma tiks apturēta. Nogaidiet, līdz apstājas smidzinātājspārni.
2. Nospiediet taustiņu (2) ilgāk par 3 sekundēm. lerīce būs gaidīšanas režimā, kurā var mainīt mazgāšanas programmu iestatījumus.
3. Pēc mazgāšanas programmas iestatījumu mainīšanas aizveriet ierīces durvis. Mazgāšanas programma turpināsies pēc dažām sekundēm.

- Atverot ierīces durvis mazgāšanas programmas darbības laikā, programma tiks apturēta. Gaismas signāli nodzisīs. - Ik pēc minūtes atskanēs skaņas signāls, kas norāda par mazgāšanas programmas darbības laikā atvērtām ierīces durvīm.

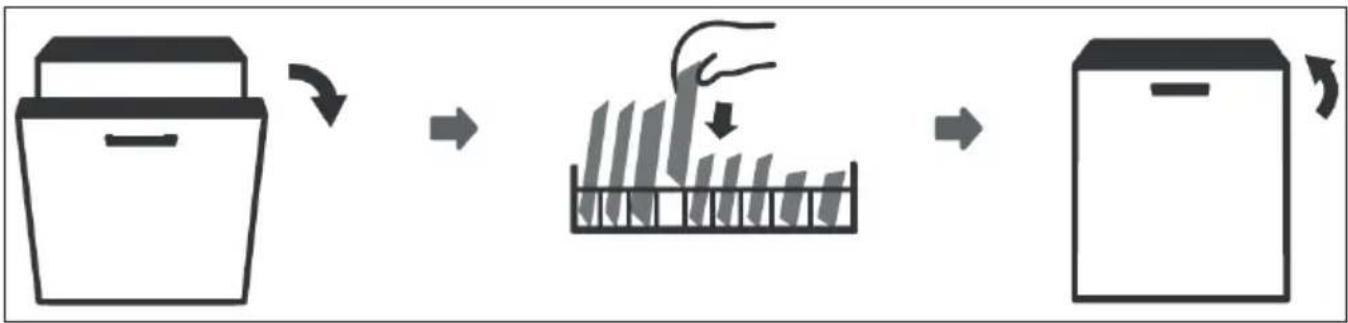

Trauku pievienošana trauku mazgājamā mašinā programmas darbības laikā

1. Nedaudz atverot ierīces durvis, mazgāšanas programma tiks apturēta. Nogaidiet, līdz apstājas smidzinātājspārni.
2. Pievienojiet traukus trauku mazgājamā mašīnā un aizveriet durvis. Mazgāšanas programma turpināsies pēc dažām sekundēm.

UZMANİBU!

Atverot ierīces durvis, ievērojiet īpašu piesardzību, jo var parādīties liels daudzums karstu tvaiku vai izšļakstīties karsts ūdens. Karstais ūdens kopā ar mazgāšanas līdzekli var būt kīmiski agresīvs, nonākot saskarē ar ādu vai mēbeļu dalām.

Automātiska durvju atvēršana

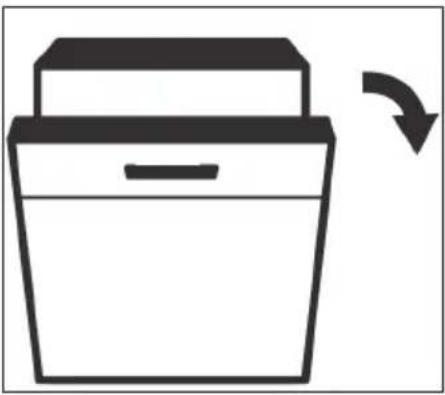

Pēc mazgāšanas durvis tiek automātiski atvērtas, lai panāktu labāku žāvēšanas efektu.

Piezime:

Automātiskās atvēršanas laikā trauku mazgājamās mašīnas durvis nedrikst aizsprostot. Tas var pasliktināt durvju slēdzenes funkcionalitāti.

Automātiskā atvēršana tiek aktivizēta norādītajā laikā pirms mazgāšanas programmas beigām Piezīme: ja dotā programma nepiedāvā funkciju "Automātiski atvērt", lodziņš tiek atzīmēts ar "X"

Program
		AUTO	Intensive	Universal	ECO	Glass	90 min	Rapid	Pre-wash
Funkcija	Netika atlasīta neviena funkcija	5 10	10 50 10 X X	X
	Paaugstināta mazgāšanas efektivitāte.	5 10	10 60 10 X X	X
	Papildu žāvēšana,	5	10	10	60	15	X	X	X
	Express	5	0	0	10	0	X	X	X
	Enerģijas taupīšana	5	10	10	10	X	X	X	X

Padomi izcilam žāvēšanas rezultātam

• ledarbība uz nepiemērotu materiālu traukiem (piemēram, plastmasas) vienmēr būs sliktāka nekā citiem materiāliem.
- levietojiet traukus grozā tā, lai ūdens atliekas nepaliktu trauku padzilinājumā.
- Trauku padzilinājumu, kurā var parādīties lielāks liekā ūdens daudzums, trauku mazgājamā mašina nespēj pilnībā nosusināt.

TRIŠANA UN APKOPE

Regulāri pārbaudiet un apkopiet trauku mazgājamo mašinu, lai novērstu traucējumus. Lai uzturētu tīru ierīces mazgāšanas tvertnes izskatu, iesakām reizi 4–6 mēnešos izmantot speciālu trauku mazgājamās mašinas tīrīšanas līdzekli.

• Pārbaudiet, vai mazgāšanas tvertnē nav kalkakmens vai taukvielu nogulšņu. Ja parādās šādas nogulsnes, piepildiet mazgāšanas līdzekļa nodalījumu ar tīrišanas līdzekli un palaidiet mazgāšanas programmu ar visaugstāko mazgāšanas temperatūru.
• Regulāri noslaukiet durvju blīvējumu ar mitru drāninu, lai nonemtu visus netīrumus.
  • Pârbaudiet sâls iepildišanas indikatoru un nepieciešamîbas gadījumā piepildiet nodalījumu ar regenerācijas sāli.
• Pärbaudiet skalošanas līdzekļa indikatoru un nepieciešamības gadījumā piepildiet nodalījumu ar skalošanas līdzekļi

Filtru sistēma

Filtrēšanas sistēma, kas atrodas trauku mazgājamās mašinas apakšā, uztver lielos netīrumus no mazgāšanas cikla. Savāktie rupjie netīrumi var izraisīt filtra aizsērēšanu. Regulāri pārbaudiet filtrus un nepieciešamības gadījumā nomazgājiet tos tekošā ūdenī. Tīriet trauku mazgājamās mašinas filtrus, veicot šādas darbības:

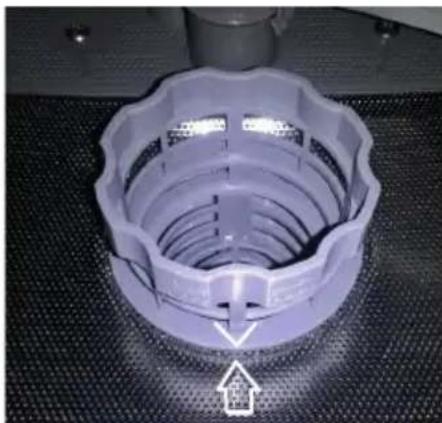

1. Satveriet lielo filtru un atblokējiet to, pagriežot pretēji pulkstenrādītāja virzienam. Izņemiet filtru, bīdot to augšup.

2. Lielākas pārtikas atliekas var notīrīt, noskalojot filtru tekošā udenī. Lai iztīrītu vēl labāk, izmantojiet mīkstu birsti.

1. Lielākas pārtikas atliekas var notīrīt, noskalojot filtru tekošāūdenī. Lai iztīrītu vēl labāk, izmantojiet mīkstu birsti.

1. Pēc tam atkārtoti samontējiet filtrus. Rikoties pretējā secībā, nekā demontējot tos. levietojiet filtru sistēmu

atpakal trauku mazgājamā mašinā un pagrieziet pulkstenrādītāja virzienā. Pārbaudiet, vai filtrs ir aizvērts pareizi, izmantojot filtra aizvēršanas bultiņas pozīciju.

Smidzinātājspārnu tīrīšana

Smidzinātājspārni regulāri jātīra. Kaļkis un netīrumi no mazgāšanas ūdens var blokēt smidzinātājspārnu sprauslas un gultņus.

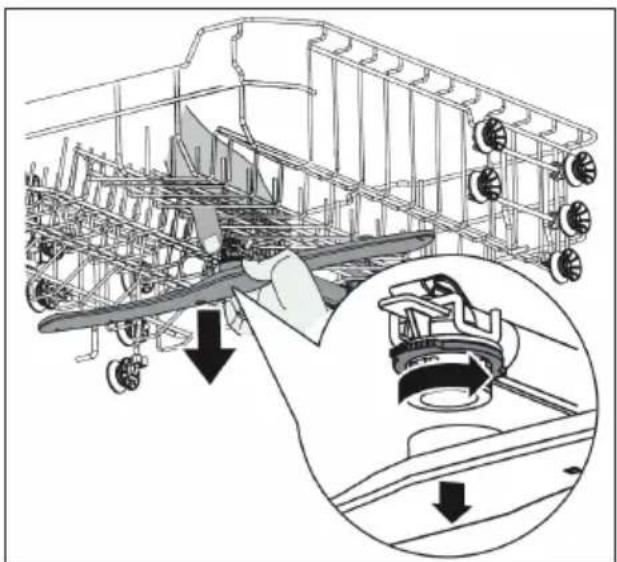

1. Lai iznemtu augšējo smidzinātājspārnu, turiet uzgriezni centrā un, pagriežot smidzinātājspārnu pulksteņrādītāja virzienā, iznemiet to.
2. Lai iznemtu smidzinātājspārnu, izvelciet smidzinātājspārnu virzienā augšup.
3. Nomazgājiet spārnus ar ziepēm un siltu ūdeni un notīriet sprauslas ar mīkstu suku. Pēc rūpīgas skalošanas novietojiet tos atpakal.

Viens no visbiežāk sastopamajiem mazgāšanas izraisītiem defektiem ir smidzinātājspārnu aizsērēšana ar ēdiena atliekām. Šīs ēdiena atliekas nokļūst smidzinātājspārnos par nepareizi nostiprinātu filtru. Pēc filtru sistēmas tīrīšanas pārliecinieties, ka filtrs ir nostiprināts!

Pareizi nostiprināts filtrs N

āts filtrs Nepareizi nostiprināts fi

Vadības panela un ierīces virsmas tīrīšana

• Tīrīšanai izmantojiet tikai mīkstu, mitru drāniņu.
• Neizmantojiet rupjus vai asus priekšmetus (piemēram, metāla sūklus) vai agresīvus tīrīšanas līdzekļus.
• Aizsargājiet ierīces durvju blokēšanas mehānismu no ūdens ieplūšanas.
• Vadības panela tīrīšanai neizmantojiet tīrīšanas līdzekli aerosola veidā. Tie var izraisīt durvju blokēšanas mehānisma un ierīces elektrisko dalu bojājumus.
• Daži papīra dvielji var saskrāpēt vadības paneļa nerūsējošā tērauda daļas.

Ierices durvju tirišana

• lerīces durvju malu tīrīšanai lietojiet tikai mīkstu, mitru drāniņu.
• Neizmantojiet tīrīšanas līdzekļus aerosola veidā, jo tie var izraisīt durvju bloķešanas mehānismu un ierīces elektrisko daļu bojājumu.

Aizsardzība pret sasalšanu

Ja neplānojat izmantot trauku mazgājamo mašīnu ilgu laiku izmantot vai ja tā tiks ievietota vietā ar zemu temperatūru, jāveic šādas darbības:

1. Atvienojiet trauku mazgājamo mašinu no elektrotikla.
2. Aizveriet ūdens apgādes krānu un atvienojiet ūdens padeves cauruli no ūdens ieplūdes.
3. Nonemiet pievadcauruli un izlejiet üdeni no caurules un trauku mazgājamās mašinas. Üdens uztveršanai varat izmantot seklu trauku, piemēram, blodu.
4. Pievienojiet pievadcauruli atpakal pie trauku mazgājamās mašinas.
5. Noņemiet filtru sistēmu trauku mazgājamās mašīnas apakšdajā un nosusiniet atlikušoūdeni (piemēram, ar sūkli).

Piezime:

- Ja trauku mazgājamo mašina nevar palaist ledus dēl, sazinieties ar servisa centru.

Trauku mazgājamās mašīnas apkopes padomi

• Pēc katras izmantošanas (mazgāšanas cikla) aizveriet ūdens piegādi un atstājiet trauku mazgājamās mašīna durvis nedaudz atvērtas, lai samazinātu mitruma un smaku uzkrāšanos.
• Pirms tīrīšanas un apkopes atvienojiet strāvas vadu no elektrotikla.
• Tīrīšanai neizmantojiet raupjus (piemēram, metāla sūklis traukiem) un asus priekšmetus, kā arī agresīvus mazgāšanas līdzeklus, jo tie var saskrāpēt ierīces virsmu.
• Tīrīšanai izmantojiet mitru drāniņu, kas samitrināta ar ziepjūdeni.
• Ja plānojat neizmantot trauku mazgājamo mašīnu ilgu laiku, uzsāciet mazgāšanas programmu bez trauku ievietošanas. Pēc mazgāšanas programmas beigām atvienojiet strāvas vadu no elektrotikla, aizveriet ūdens piegādi un atstājiet trauku mazgājamās mašīna durvis nedaudz atvērtas, lai samazinātu mitruma un smaku uzkrāšanos. Pavērta durvis pagarina blīvējuma kalpošanas laiku.
• Transportēšanas laikā turiet ierīci vertikālā stāvoklī. Ja tas nav iespējams, novietojiet ierīci uz aizmugurējās sienas un pārvietojiet šādi.
• Viens no smakas izraisītājiem ir netīrumi ap blīvējumu. Regulāri tīrot ar mitru drāniņu, šis smakas novērsīset.

IERICES UZSTĀDĪŠANA

UZMANİBU!

Elektriskā šoka apdraudējums! Pirms ierīces uzstādīšanas atvienojiet strāvas svadu no elektrotikla. Šā noteikuma neievērošana var izraisīt nāvi vai elektriskās strāvas triecienu.

lebūvējamajām trauku mazgājamajām mašinām, kas vēlāk tiek uzstādītas kā brīvi stāvošas, jābūt nodrošinātām pret apgāšanos. Piemēram, tās jāpieskrūvē pie sienas vai jānovieto zem darba virsmas, kas ir pieskrūvēta blakus esošajam skapim.

Drošai ekspluatācijai trauku mazgājamā mašina jāuzstāda kvalificētam speciālistam. Ūdens ieplūdes un izplūdes informācija un elektrotikla datiem jāatbilst parametriem, kas minēti tehniskajā informācijā vai montāžas instrukcijā..

• Uz bojājumiem, ko izraisa nepareiza uzstādīšana, neattiecas garantija.
• Par ierīces uzstādīšanu ir atbildīgs pircējs, nevis ražotājs.
• Ražotājs nav atbildīgs par kaitējumu, kas ierīces nepareizas uzstādīšanas dēļ tiek izraisīts cilvēkiem, dzīvniekiem un priekšmetiem.
• Trauku mazgājamās mašīnu uzstādīšanas vietai jābūt elektrotīkla, ūdensapgādes cauruļu un kanalizācijas izvades tuvumā.
• Vienā skapja pusē jābūt vietai, lai veiktu savienojumu ar ūdens ieplūdes un drenāžas cauruli un elektrotīkla rozeti.
• lerīces montāžas izmēri ir redzami 13. attēlā.
• Ja trauku mazgājamā mašinā tiek uzstādīta skapja stūrī, atstājiet ap trauku mazgājamās mašinas atvērtajām durvīm vismaz 50 mm lielu vietu (14. att.).

1. att. 14. att.

Izmēri un trauku mazgājamās mašīnas durvju nosegpaneļa piestiprināšana

• 1. attēlā ir redzami izmēri un trauku mazgājamās mašīnas durvju nosegpaneļa atveru vietas. Izmēri ir norādīti milimetros.
• Sagatavotajam nosegpanelim pievienojiet rokturi, lai stiprinājuma skrūves būtu padzilīnājumā un nebūtu redzamas panela aizmugurējā dalā.
• Piestipriniet nosegpaneli trauku mazgājamās mašīnas durvīm (15. att.).
• Pēc nosegpanela novietošanas ar skrūvēm piestipriniet to trauku mazgājamās mašīnas durvīm (15.b att.).
• No trauku mazgājamās mašīnas durvju iekšpuses nonemiet 4 īsās skrūves (15.b att.).
• Trauku mazgājamās mašīnas durvju iekšpusē ieskrūvējiet 4 garās skrūves. Sādi nosegpanelis tiks piestiprināts trauku mazgājamās mašīnas durvīm (15.b att.).

1. att.

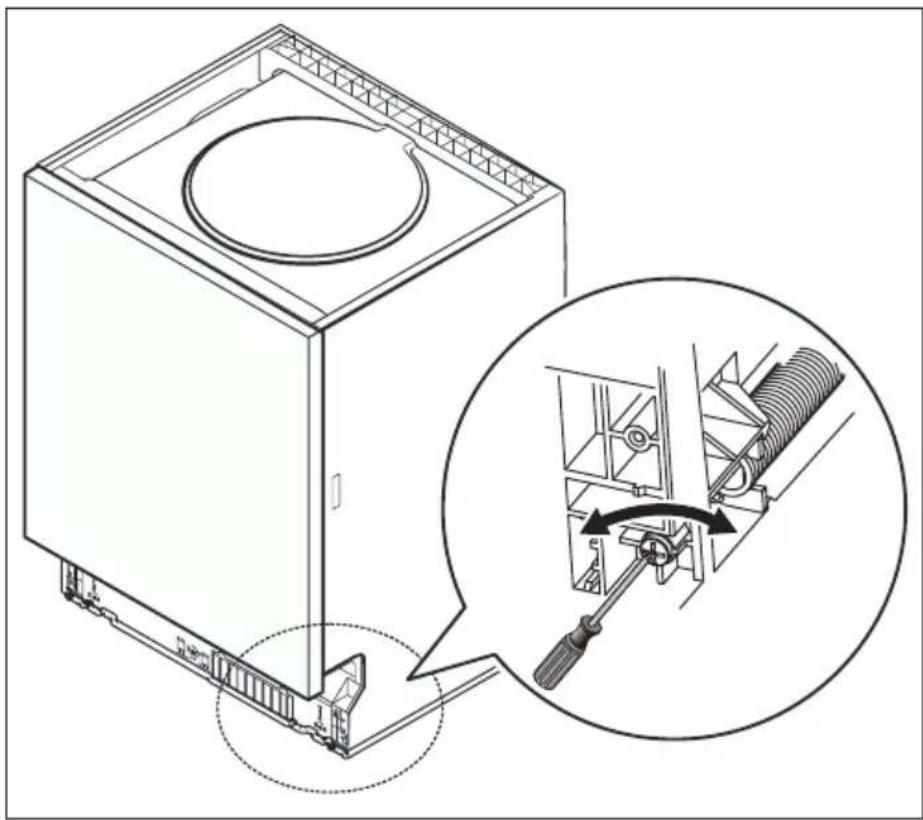

Durvju atsperu noregulēšana

• Durvju atsperes tiek uzstādītas tikai trauku mazgājamās mašīnas durvīm. Pēc durvju nosegpanela uzstādīšanas mainīsies trauku mazgājamās mašīnas durvju svars.
• Mainīto durvju atsperu spēku var iestatīt, izmantojot skrūves trauku mazgājamās mašinas apakšdaļas priekšpusē (16. att.)
• Durvju atsperu spēks ir pareizs, ja durvis paliek atvērtā stāvoklī un nekrīt.

Uzstādot ierīci, ievērojiet šādus norādījumus:

1. Pirms ierīces pirmās izmantošanas nonemiet visu iepakojumu un reklāmas materiālus.

2. Pievienojiet trauku mazgājamās mašīnas durvīm nosegpaneli. Uzstādīšanai izmantojiet stiprinājuma skrūves un rokturus.

3. Iestatiet durvju atsperu spēku (kreisā un labā puse), izmantojot skrūves trauku mazgājamās mašīnas apakšdaļas priekšpusē (16. att.) Palieliniet atsperes spēku pulksteņrādītāja virzienā. Samaziniet – pretēji pulksteņrādītāja virzienam

4. Savienojiet ieplūdes cauruli ar aukstā ūdens padevi, kā parādīts 18. attēlā.

5. Pievienojiet drenāžas cauruli, kā parādīts 19. attēlā.

6. Pielimējiet kondensācijas lenti zem darba (virtuves) virsmas (3. solis). Pārliecinieties, ka kondensācijas lente ir pielimēta līdz ar darba (virtuves) virsmu.

7. levietojiet trauku mazgājamo mašīnu sagatavotajā telpā.

8. Izmantojot balstus trauku mazgājamās mašīnas priekšpusē un aizmugurē novietojiet to horizontālā stāvoklī. Aizmugurējos balstus var iestatīt trauku mazgājamās mašīnas centrā, pagriežot skrūvi ierīces priekšējās dalas apakšā (5.A solis). Lai iestatītu aizmugurējos balstus, pagrieziet skrūves, kas atrodas netālu no ierīces priekšējās dalas priekšējās dalas apakšā (5.B solis). Pārbaudiet līdzinājumu ar limenrādi (17. att.).

9. Pieslēdziet vadu elektrotīklam.

10. Pēc trauku mazqājamās mašīnas novietošanas un izlīdzināšanas tā jānostiprina. Stiprināšanu var veikt divos veidos:

A – piestiprināšana virtuves (darba) virsmai:

ievietojiet uzstādīšanas āki sagatavotajā atverē uz trauku mazgājamās mašinas virsmas; pieskrūvējiet uzstādīšanas āki virtuves (darba) virsmai (6. solis);

B – piestiprināšana marmora vai granīta darba virsmai:

pieskrūvējiet trauku mazgājamās mašīnas sānus skapīšiem (7. solis).

Trauku mazgājamās mašīnas izlīdzināšana horizontālā stāvoklī

1. levietojiet trauku mazgājamo mašīnu sagatavotajā telpā.
2. Novietojiet līmeņrādi uz pilnībā atvērtām trauku mazgājamās mašīnas durvīm un trauku mazgājamās mašīnas iekšpusē (17. att.) Pārliecinieties, ka trauku mazgājamā mašīnā atrodas horizontālā stāvoklī.
3. Izmantojot regulējamus balstus, izlīdziniet trauku mazgājamo mašīnu horizontālā stāvoklī.

Piezime:

Maksimālais regulējamais balstu augstumā ir 70 mm.

17.att

Savienojums ar elektrotiklu

• Pārliecinieties, ka elektrotikla spriegums atbilst tam spriegumam, kas ir minēts uz tehnisko pamatdatu plāksnītes. lesakām izmantot atsevišku kontaktligzdas kontūru ar 10A drošinātāju.
• Izmantojiet tikai iezemētas sienas kontaktrozetes.
• Neizmantojiet rozešu sadalītājus, kā arī savienotājus vai pagarinātājus. Tie var izraisīt pārkaršanas un ugunsgrēka risku.
• lerīces vada kontaktdakšai jābūt brīvi pieejamai ari pēc ierīces uzstādīšanas.
• Savienojuma izmainas drīkst veikt tikai kvalificēts speciālists.
• Ierīces elektrodrošību var garantēt tikai gadījumā, ja ierīces vadu savienotājs ir savienots ar elektrosadales tikla vadītāju.
• Ražotājs nav atbildīgs par personām vai priekšmetiem izraisīto kaitējumu, ja trūkst vai ir nepareizi izveidots aizsargsavienojums.

Savienojums ar üdensvadu

• Pirms ieplūdes caurules savienojuma ar ūdensvadu pārliecinieties, ka ūdens spiediens ir diapazonā no 0,04 līdz 1,00 MPa. Lielāka ūdens spiediena gadījumā jāuzstāda spiediena samazināšanas vārsts.
• Savienojiet ieplūdes cauruli ar ūdens krānu, izmantojot 3/4" pieslēguma vītni (18. att.) Pārliecinieties, ka ieplūdes caurule nav ielauzta, saspiesta vai sapinusies.
• Nomainot ierīci, savienojumam ar ūdensvadu vienmēr jāizmanto jauna ieplūdes caurule. Esošo padeves cauruli nedrīkst izmantot atkārtoti.
• Ja ūdens caurules ir jauna vai nav tikusi izmantota ilgāku laiku, pirms ieplūdes savienošanas palaidiet pietiekamu daudzumu ūdens, lai izskalotu ūdens caurules un aizskalotu iespējamās nogulsnes, novēršot to iekļūšanu trauku mazgājamā mašīnā.
• Neievērojot šos drošības norādījumus, ierīce var tikt blokēta un bojāta.

18.att

Üdens izvades (drenāžas) caurules pievienošana

Pievienojiet izvades (drenāžas) cauruli kanalizācijas vadam ar minimālo diametru 40 mm (19. att.) Pārliecinieties, ka izvades (drenāžas) caurules nav saliekta vai saspiesta, jo tas var samazināt vai pārtrauktūdens novadišanu. Izvades caurules augstums nedrīkst pārsniegt 1000 mm (19. att.), un drenāžas caurule nedrīkst būt iegremdētaūdenī. Nostipriniet drenāžas cauruli, lai nodrošinātu pret izvilkšanu no kanalizācijas vada.

19.att

Üdens izvades (drenāžas) caurules pagarināšana

Attālums starp izplūdes (drenāžas) cauruli un kanalizācijas vadu, kā arī ierīce apakšdaļu nedrīkst pārsniegt 1000 mm. Ja nepieciešams pagarināt drenāžas cauruli, pārliecinieties, ka izmantojat tādu pārsniegt 4 m, pretējā gadījumā tiks samazināts ierīces mazgāšanas efekts.

Demontāža

lerīces demontāžas laikā jāievēro pareiza darbību secība.

1. Vispirms atvienojiet strāvas vadu no elektrotikla (izņemiet kontaktdakšu vai izslēdziet drošinātājus).
2. Aizveriet üdens ieplüdi.
3. Atbrīvojiet ūdens izplūdes un ieplūdes caurules.
4. Atskrūvējiet stiprinājuma skrūves.
5. Ja trauku mazgājamajai mašinai ir pieskrūvēta pamatne, noņemiet to.
6. Izvelciet trauku mazgājamo mašinu un uzmanīgi izvelciet izplūdes un ieplūdes caurules un strāvas vadu.

Atvienošana no ūdensvada

1. Aizveriet ūdens padevi (krānu).
2. Nospiediet pogu, lai atbrīvotu ūdens spiedienu ieplūdes caurulē. Spiediena samazināšana novērsīs ūdens šļakatu rašanos caurulē.
3. Atskrūvējiet ieplūdes cauruli no krāna.

Liekā ūdens izlaišana no caurules

Gadījumā, ja izplūdes (drenāžas) caurule ir pievienota kanalizācijas vadam maksimālajā atļautajā augstumā, lieko ūdeni nevar izlaist pilnībā. Izplūdes (drenāžas) caurule jāatvieno no kanalizācijas vada un jānovieto pēc iespējas zemāk. Pēc liekā ūdens izlaišanas no trauku mazgājamās mašīnas novietojiet blakus atvienotajai drenāžas caurulei bļodu, kurā iztecēs liekais ūdens no caurulēm.

TRAUCĒJUMU NOVĒRŠANA

Lielāko daļu traucējumu, kas var rasties trauku mazgājamās mašīnas lietošanas laikā, varat novērst patstāvīgi, nezvanot servisa centram. Šis pārskats palīdzēs konstatēt un novērst traucējumus.

Traucējuma apraksts lespējamais cēlonis Risinājums
Ierīce nedarbojas	Bojāts drošinātājs
	Strāvas vads nav pievienots elektriskās strāvas kontaktligzdā
	Zems ūdens spiediens
	Ierīces durvis nav pareizi aizvērtas
No ierīces neaizplūst ūdens	Salauzta izplūdes caurule Pārbaudiet drenāžas cauruli.
	Aizsērējis filtrs Pārbaudiet lielo filtru (sk. nodalju “Filtra tīrīšana”)
	Aizsērējis kanalizācijas vads	Pārbaudiet, vai kanalizācijas vads nav blokēts.Blokēta kanalizācijas vada gadijumā iztīriet to.Pirms sazināties ar kvalificētu speciālistu,atvienojiet drenāžas cauruli no kanalizācijas vadaun pārliecinieties, ka no drenāža izplūdes caurulesaizplūst ūdens. Lai uztvertu ūdeni no drenāžascaurules, izmantojiet spaini vai lielāku trauku.
Ierīces mazgāšanas tvertnē irziepjūdens	Nepiemērots mazgāšanaslīdzeklis, izlijis skalošanaslīdzeklis	Izmantojiet tikai skalošanas līdzekļus, kas paredzētitrauku mazgājamām mašinām. Ja mazgāšanstvertnē parādās ziepju putas, atstājiet ierīci atvērtu,lai putas pazustu. lelejiet mazgāšanas tvertnē 4,5litrus auksta ūdens, aizveriet ierīci un pēc tamizsūknējiet ūdeni. Ja nepieciešams, atkārtojiet šisdarbības. Vienmēr pēc iespējas ātrāk noslaukietizlietu skalošanas līdzekli.
	Izliets skalošanas līdzeklis	Vienmēr pēc iespējas ātrāk noslaukiet izlietu skalošanas līdzekli.
Traipi mazgāšanas tvertnē	Tika izmantots krāsainsmazgāšanas līdzeklis	Neizmantojiet mazgāšanas līdzekli ar krāsvielām.
Balta plēve uz traukumazgājamās mašīnasiekšpuses virsmas	Cietā ūdens minerālvielunogulsnes	Izmantojiet mitru sūkli ar mazgāšanas līdzekliun uzvelciet gumijas cimdus. Izmantojiet tikaimazgāšanas līdzekļus, kas paredzēti traukumazgājamām mašinām.
Traipi uz galda piederumiem	Izmantotie galda piederuminav izturīgi pret koroziju
	Ierīce nebija palaista pēctam, kad tai tika pievienotsreģenerācijas sāls. Sālsgabaliņi ir iekļuvušimazgāšanas ciklā	Pēc sāls pievienošanas vienmēr uzsāciet ātrāsmazgāšanas programmu bez ievietotiemtraukiem.
	Valīgs mīkstinātājanodalījuma vāciņš	Pārbaudiet mīkstinātāja vāciņa nodalījumu unpārliecinieties, kas tas ir pareizi nostiprināts.
Mazgāšanas tvertnēdzirdams triecienu troksnismazgāšanas programmaslaikā	Apakšējo vai augšējosmidzinātājspārnu blokētrauki vai pārtikas produktuatliekas	Pārtrauciet programmu, pārbaudiettrauku izvietojumu vai mainiet to. lztīriet,smidzinātājspārnus no pārtikas produktuatliekām.
Mazgāšanas tvertnē dzirdamsgrabošs troksnis mazgāšanasprogrammas laikā	Mazgāšanas tvertnēievietotie trauki brīvi kustas.	Pārtrauciet programmas izpildi un novietojiettraukus stabili, lai tie nekustētos.
Triecienu troksnis ūdensvadā	To var izraisīt pārāk mazscaurules diametrs	Trauku mazgājamās mašīnas darbību tasneietekmē. Ja rodas šaubas, vērsieties pēcpalīdzības pie kvalificēta speciālista.
Mazgāšanas līdzekļa nodalijuma vāciņu nevar aizvērt	Nodalījums ir pārpildīts. Nonemiet lieko mazgāšanas līdzekli.
	Mehānismu blokē iestrēgušas mazgāšanas līdzekļa atliekas.	Notīriet mazgāšanas līdzekļa nodalījuma aizvēršanas mehānismu.
Trauki ir netīri	Trauki tika nepareizi ievietoti Sk. nodaļu “Trauku ievietošana”
	Izvēlētā mazgāšanas programma nav pietiekami jaudīga	Izvēlieties intensīvāku mazgāšanas programmu.
	Nepietiekams mazgāšanas līdzekļa daudzums	Izmantojiet vairāk mazgāšanas līdzekļa.
	Smidzinātājspārnu blokē trauki vai pārtikas produktu atliekas	Pārbaudiet trauku novietojumu vai notīriet pārtikas produktu atliekas no smidzinātājspārna.
	Filtrs var būt aizsprostotas vai nepareizi ievietots. Var tikt noblokēti smidzinātājspārni	Iztīriet vai pareizi uzstādiet filtru. Notīriet smidzinātājspārnus (sk. nodaļu “Smidzinātājspārnu tīrīšana un apkope”).
Uz glāzēm paliek švīkas	Pārāk mīksts ūdens un pārāk liela mazgāšanas līdzekļa deva.	Izmantojiet mazāk mazgāšanas līdzekļa, ja ir mīksts ūdens, un stikla mazgāšanai izvēlieties īsāko mazgāšanas ciklu.
Melni vai pelēki traipi uz traukiem	Mazgāšanas cikla laikā trauki nonāca saskarē ar alumīnija galda piederumiem	Lietojiet maigu abrazīvu līdzekli, lai notīrītu šos klipus. Neievietojiet šo līdzekli trauku mazgājamā mašīnā!
Trauki nenožūst sausi	Nepareiza trauku ievietošana Sk. nodaļu “Trauku ievietošana”
	Pārāk maz skalošanas līdzekļa	Palieliniet skalošanas līdzekļa devu vai papildiniet tā dozatoru
	Trauki pēc mazgāšanas tiek izņemti pārāk ātri	Iznemiet traukus vēlāk, nevis uzreiz pēc mazgāšanas cikla beigām. Atveriet durvis, lai varētu aizplūst liekais tvaiks. Iznemiet traukus, kad tie ir gandrīz auksti. Vienmēr vispirms iztukšojiet apakšējo grozu, lai novērstu ūdens pilēšanu no augšējā groza apakšējā.
	Izvēlēta nepareiza mazgāšanas programma	Īsa mazgāšanas programma samazina trauku mazgāšanas efektivitāti, turklāt arī mazgāšanas temperatūra ir zemāka. Izvēlieties mazgāšanas programmu ar ilgāku mazgāšanas ciklu.
	Galda piederumi ar koka rokturi	Ūdens noplūde no šādiem galda piederumiem ir daudz sarežģitāka. Šie piederumi nav piemēroti mazgāšanai trauku mazgājamā mašinā.

KLÜDAS ZIÑOJUMI

Klūdas gadījumā displejā tiks parādīts klūdas kods.

Kods Klūdas apraksts lespējamais cēlonis
E1	Trauku mazgājamā mašīnu pārāk ilgi uzpilda ūdeni	Pārbaudiet ūdens padevi (aizvērts krāns, ierobežota ūdensapgāde, pārāk zems ūdens spiediens)
E3 Nav sasniegta noteiktā temperatūra Sildelementa traucējumi
E4	Pārpildīta trauku mazgājamā mašīna	Pārāk liela ūdens pieplūde. Pārbaudiet ūdens ieplūdes spiedienu
E8 Sadales vārsta orientācijas klūme.		Atvērta kēde vai sadales vārsta pārtraukums.Sazinieties ar kvalificētu speciālistu vai servisa centru.
E9	Taustiņš nospiests ilgāk nekā 30 sekundes	Ūdens vai kaut kas cites uz pogas
Ed Mazgāśanas vadības sistēmas klūme. Vadības panelis vai motors neizdevās.
Ec	Sakaru klūme starp galveno iespiedshēmas plates un displeja drukāto shēmu.	Atvērta kēde vai bojāta sakaru līnija

Piezime:

• Pārplūdes gadījumā izslēdziet galvenā ūdens padevi un sazinieties ar servisa centru.
• Pirms ierīces atkārtotas palaišanas izņemiet no ierīces iekšpuses lieko ūdeni.

TRAUKU MAZGĀJAMĀS MAŠĪNAS IZMĒRI

Augums (H) 815 mm
Platums (W) 448 mm
Dzijums (D1)	550 mm (ar aizvērtām durvīm)
Dzijums (D2)	1 150 mm (ar durvīm, kas atvērtas 90 °)

Augšējais grozs Apakšējais grozs

Skaits Lieta	Skaits Lieta
1 Glāzes 8 seklas plāksnes
2 Krūzes 9	dzilas plāksnes
3	Brilles	10	Plastmasas plāksnes
4	Stikla trauks	11	Plastmasas trauki
5	Deserta škīvji	12	Servēšanas plāksne
6	Plāksnes	13	mazs pods
7	Deserta škīvji

Galda piederumu grozs

Skaits	Lieta	Skaits	Lieta
1	Zupas karote	5	Deserta karotes
2	lenēmumi	6	Pasniegšanas karotes
3	Naži	7	Servēšanas katli
4	Tējkarotes 8	Mērces karotes

TRAUKU IEVIETOŠANAS PIEMĚRI

1. pozicija – ievietojiet groza kreiso pus apakšejā pozicijā, groza kreisā puse ir plakana, labā puse – ieslīpa.

1. pozicija – pārvietojiet groza labo pusi no labās puses uz kreiso, grozi pārklājas.

- Kreisajā pusē grozu nevar pilnībā izņemt. Izņemt var tikai labo pusi

VIDES AIZSARDZİBA

• Nododiet iepakojuma materiālu un vecās ierīces otrreizējai pārstrādei.
• Ieriču kastes var nodot atkritumu škirošanas punktos.
• Polietilēna (PE) maisiņus nododiet otrreizējai pārstrādei paredzēto materiālu savākšanas punktā.

Ierīces otrreizējā pārstrāde tās kalpošanas laika beigās

Šī ierīce ir marķēta saskaņā ar Eiropas Parlamenta un Padomes Direktīvu 2012/19/ES par elektrisko un elektronisko iekārtu atkritumiem (EEIA). Simbols uz izstrādājuma vai tā iepakojuma norāda, ka šis izstrādājums nepieder sadzīves atkritumiem. Tas jānogādā elektrisko un elektronisko iekārtu otrreizējās pārstrādes savākšanas punktā. Nodrošinot šā izstrādājuma pareizu iznīcināšanu, tiks novērsta nelabvēlīga ietekme uz vidi un cilvēku veselību, ko var izraisīt nepareiza ierīces iznīcināšana. Iznīcināšana jāveic saskaņā ar noteikumiem par atkritumu apstrādi. Lai iegūtu papildu informāciju par šīs ierīces otrreizēju pārstrādi, lūdzu, sazinieties ar vietējās pašvaldības sadzīves atkritumu iznīcināšanas dienestu vai veikalu, kurā iegādājāties izstrādājumu.

ACKNOWLEDGMENT
