LIETOŠANAS INSTRUKCIJA ProNT 600 L Kärcher

Vispārīgas norādes.... 58

Vides aizsardzība 58

Noteikumiem atbilstoša lietošana.... 58

lerīces apraksts 58

Simboli uz ierīces 58

Sagatavošana 59

Ekspluatācijas uzsākšana 59

Apkalpošana.... 59

Transportēšana 60

Uzglabāšana 60

Kopšana un apkope 60

Palīdzība traucējumu gadījumā.... 60

Garantija.... 61

Piederumi un rezerves dalas.... 61

ES atbilstības deklarācija 61

Tehniskie dati.... 61

Vispārīgas norādes

Pirms uzsākt ierīces lietošanu, izlasiet šo originālo lietošanas instrukciju un pievienotās drošības norādes. Rīkojie-

ties saskaṇā ar tām.

Saglabājiet abus bukletus turpmākai lietošanai vai nā-kamajam īpašniekam.

• Neievērojot lietošanas instrukcijas un drošības norādes, var tikt radīti bojājumi ierīcei un apdraudē-jums ierīces lietotājam un citām personām.
• Ja konstatēts bojājums, kas radies transportēšanas laikā, nekavējoties informējiet izplatītāju.
• Izsainojot pārbaudiet iepakojuma saturu, vai netrūkst piederumu un vai nav bojājumu.

Vides aizsardzība

lepakojuma materiālus ir iespējams pārstrādāt atkārtoti. Utilizējiet iepakojumus videi draudzīgā veidā.

Elektriskās un elektroniskās ierīces satur noderīgus pārstrādājumus materiālus un bieži vien tādas sastāvdaļas kā baterijas, akumulatorus un elļu, kuras to nepareizas izmantošanas vai neatbilstošas utilizācijas gadījumā var radīt potenciālu ap-draudējumu cilvēku veselībai un videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ierīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet:

Noteikumiem atbilstoša lietošana

• Šis mitrās/sausās tīrīšanas putekļsūcējs ir pare-dzēts sausu netīrumu un šķidrumu uzsūkšanai.
• Ierīce ir paredzēta sausu, nedegošu, veselībai kaitīgu putekļu nosūkšanai no iekārtām un ierīcēm; putekļu klase L atbilstīgi EN 60335-2-69. Ierobežojums: Nedrīkst uzsūkt kancerogēnas vielas.
• Šī ierīce ir piemērota izmantošanai komerciāliem mērķiem, piem., viesnīcās, skolās, slimnīcās, rūpnīcās, veikalos, birojos un īres īpašumos.
• Attiecas tikai uz Šveici: Kontaktligzdu drīkst izmantot tikai darbības laikā sausā vidē.

lerīces apraksts

Attēls A

① Grīdas sprauslas stiprinājums
② Sūkšanas šljutene
③ Gaisa izplüde, darba gaiss
④ Sūkšanas galviņa
5 Sūkšanas galvas fiksators
⑥ Netīrumu tvertne
⑦ Vadības ritenis
⑧ legremdētais rokturis
⑨ Gaisa ieplūde, dzinēja dzesēšanas gaiss
⑩ Sūkšanas īscaurule
11 Grīdas sprausla
⑫lesūkšanas caurule
13Kontaktligzda
14 Galvenais slēdzis
⑮ Filtra attīrīšanas taustiņš
16 Nešanas rokturis
⑰ Šlūtenes ākis
18Pludinš
⑲Loks
20Patronfiltrs (PES)
21Stiprinājuma uzgrieznis
22 Sūkšanas caurules turētājs
23Tikla kabelis
24 Datu plāksnīte
25 Kabela ākis

Simboli uz ierīces

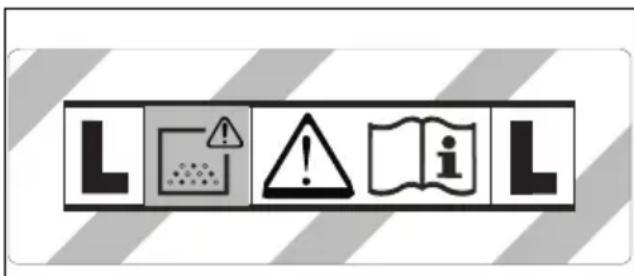

Puteklu klase

BRĪDINĀJUMS: Šī ierīce satur veselībai kaitīgus putekļus. Iztukšošanu un apkopi, tostarp putekļu maisa iznemšanu, drīkst veikt tikai lietpratīgas personas, kas lieto piemērotu aizsargaprīkojumu. Neieslēdziet, pirms nav uzstādīta pilnībā visa filtra sistēma.

Patronfiltrs

	Patronfiltrs (PES)
	Pasūtījuma numurs 2.8	89-219.0

Sagatavošana

1. Izpakojiet ierīci un salieciet piederumus.

Attēls B

Ekspluatācijas uzsākšana

⚠ BRĪDINĀJUMS

Apdraudējums veselībai kaitīgu putekļu dēl

Elpcelu saslimšanas puteklu inhalācijas gadījumā.

Nesūciet bez filtra elementa, jo pretējā gadījumā rodas apdraudējums veselībai paaugstinātas putekļu izdalīšanas dēļ.

IEVĚRĪBAI

Smalko putekļu iekļūšanas bīstamība

Sūkšanas dzinēja bojājuma apdraudējums.

Sūcot nekad izņemiet patronfiltru.

Sausā sūkšana

- lerīce ir aprīkota ar flīsa filtra maisinų ar atloku, pasūt. Nr. 2.889-217.0 (5 gab.).

Norādījum

Izmantojot šo ierīci, iespējams uzsūkt visu veidu putek-lus līdz putekļu klasei L.

Norādījum

Ierīce kā industriālais putekļsūcējs ir piemērota, lai uz- sūktu sausus, nedegošus putekļus ar arodekspozīcijas robežvērtībām (AGW), kas ir lielākas vai vienādas ar 1 mg/m ^3 .

- Sūcot smalkus puteklus, papildus iespējams izmantot flīsa filtra maisinu.

Flīsa filtra maisiņa iekļaušana

1. Atblokējiet un nonemiet sūkšanas galvinu.

2. Uzspraudiet flīsa filtra maisinu.

Attēls C

1. Uzlieciet un nofiksējiet sūkšanas galviņu.

Mitrā sūkšana

⚠️BĪSTAMI

Apdraudējums veselībai kaitīgu putekļu dēļ

Elpcelu saslimšanas puteklu inhalācijas gadījumā.

Mitrās sūkšanas gadījumā nedrīkst savākt veselībai kai-tīgus puteklus.

Gumijas atloču iekļaušana

1. Demontējiet suku svītru. Attēls D

2. leklaujiet gumijas atloces.

Norādījum

Gumijas atloču strukturētajai pusei jābūt pavērstai uz āru.

Flīsa filtra maisiņa noņemšana

- Sūcot mitrus puteklus, vienmēr ir jāizņem flīsa filtra maisiņš.

1. Atblokē jiet un nonemiet sūkšanas galvinu.

2. Iznemiet flīsa filtra maisinu aiz atloka, ceļot to augš-up.

Attēls E

1. lelociet atloku un blīvi noslēdziet flīsa filtra maisinu.

2. Utilizējiet izlietotu flīsa filtra maisinų saskaņā ar likumu noteikumiem.

3. Uzlieciet un nofiksējiet sūkšanas galvinu.

Vispārīgi

- Uzsūcot mitrus netīrumus ar šauro sprauslu vai polsterējuma sprauslu (papildaprīkojums), vai ja galvenokārt tiek uzsūkts ūdens no trauka, ieteicams neaktivizēt funkcijas “Pusautomātiskā filtra attīrīšana” taustiņu.

- Beidzot mitro tīrīšanu: Patronfiltru notīrīt ar filtra tīrīšanas opciju. Tvertni iztīriet ar mitru drānu un izžāvējiet.

Klipša savienojums

Sūkšanas šlūtene ir aprīkota ar klipšu sistēmu. Iespējams pieslēgt visas piederumu daļas ar nominālo diametru 35 mm.

Attêls F

Apkalpošana

Galvenais slēdzis

	Ierīce IZSLĒGTA
	Ierīce IESLĒGTAPusautomātiskā filtra tīrīšana: IESL.Kontaktligzda: IZSL.
	Ierīce IESLĒGTAPusautomātiskā filtra tīrīšana: IESL.Kontaktligzda: IESL.

lerīces ieslēgšana

1. lespraudiet tīkla spraudni.
2. Iestatiet galveno slēdzi uz vēlamo programmu.

Darbs ar elektriskajiem darbarikiem

⚠️BĪSTAMI

Strāvas sitiena bīstamība

Savainojumu un bojājumu draudi.

Kontaktligzda ir paredzēta tikai tiešai elektrisko darbarī-ku pieslēgšanai sūcējam. Nekāda citāda kontaktligzdas izmantošana nav atlauta.

1. lespraudiet elektriskā darbarīka tīkla spraudni sūcē-jā. Sūcējs atrodas gaidstāves režīmā.
2. lestatiet galveno slēdzi uz 2. programmu.

Norādījum

Sūcēju automatātiski ieslēdz un izslēdz ar elektrisko darbarīku.

Norādījum

Sūcējam ir līdz pat 0,5 sekunžu darbības uzsākšanas aizture un 5 sekunžu inerces darbības laiks.

Norādījum

Elektrisko darbarīku pieslēguma vērtība, skatīt “Tehnis-kie dati”.

1. Nonemiet loku pie sūkšanas šlūtenes.

Attëls G

1. Uzstādiet darbarīku adapteru pie sūkšanas šlūtenes.
2. Pieslēdziet darbarīku adapteru pie elektriskā darbarīka.

Attëls H

1. Sūkšanas jaudu regulējiet ar darbarīku adaptera sūkšanas jaudas regulatoru (bezpakāpju).

Pusautomātiskā filtra tīrīšana

Norādījum

Filtra tīrīšanas iespējas izmantošana ik pēc 5-10 minūtēm, paildzina patronfiltra darbmūžu.

Norādījum

Pusautomātisko filtra tīrīšanu var ieslēgt tikai, ja ierīce ir ieslēgta.

1. 5 x nospiediet pusautomātiskās filtra tīrīšanas taustiņu. Patronfiltrts tādējādi tiek iztīrīts ar gais plūsmas starpniecību (pulsējoša skaņa).

2. "Power" tīrīšana (loti netīra patronfiltra gadījumā): Ar roku noslēdziet sūkšanas cauruli vai līkumu un vienlaikus 5x nospiediet pusautomātiskās filtra tīrīšanas taustinu.

Netīrumu tvertnes iztukšošana

⚠ BRĪDINĀJUMS

Notekūdenu bīstamība

Apkārtējās vides piesārṇošana

levērojiet vietējos notekūdeņu attīrīšanas noteikumus.

• lesūkšanas kanāls ir aprīkots ar pludiņu.
• Sūkšanas plūsma tiek pārtraukta, kad tvertnē tiek sasniegts maksimālais pieļaujamais netīrā ūdens līmenis.
• Izslēdziet ierīci ar galveno slēdzi.
• Iztukšojiet tvertni.

lerīces izslēgšana

1. 5 x nospiediet pusautomātiskās filtra tīrīšanas taustīņu.
2. Izslēdziet ierīci ar galveno slēdzi.
3. Atvienojiet tīkla spraudni.

Pēc katras lietošanas

1. iztukšojiet tvertni.
2. Ierīci no iekšpuses un ārpuses nosūciet un notīriet ar mitru lupatiņu.

lerīces uzglabāšana

1. Sūkšanas caurules, sūkšanas šlūteni un tīkla kabeli uzglabājiet atbilstoši attēlam.
2. Novietojiet ierīci sausā telpā un nodrošiniet pret ne-autorizētu lietošanu.

Attêls I

Transportēšana

⚠UZMANĪBU

Svara neievērošana

Savainojumu un bojājumu draudi

Transportējot ṣemiet vērā ierīces svaru.

1. Izņemiet sūkšanas cauruli ar grīdas sprauslu no tu-rētāja. Nešanai satveriet ierīci aiz nešanas roktura un sūkšanas šlūtenes.
2. Pārvadājot transportlīdzeklos, nodrošiniet ierīci pret slīdēšanu un apgāšanos atbilstoši attiecīgajām spēkā esošajām direktīvām.

Uzglabāšana

⚠UZMANĪBU

Svara neievērošana

Savainojumu un bojājumu draudi

Uzglabājot ṣemiet vērā ierīces svaru.

lerīci drīkst uzglabāt tikai iekštelpās.

Kopšana un apkope

⚠️BĪSTAMI

Strāvas sitiena bīstamība

lespējams gūt ievainojumus, pieskaroties strāvu vadošām detaļām

Izslēdziet ierīci.

Atvienojiet tikla spraudni.

Puteklu noņemšanas mašīnas ir drošības ierīces apdraudējuma novēršanai DGUV 1. noteikuma (Vācijas negađījumu novēršanas regula, profilakses principi) izpratnē.

IEVĚRĪBAI

Silikonu saturoši kopšanas līdzekli

lespējama agresīva iedarbība uz plastmasas daļām.

Tīrīšanai neizmantojiet silikonu saturošus kopšanas lī-dzekļus.

• Vienkāršus apkopes un kopšanas darbus varat veikt pats.
• lerīces virsmu un tvertnes iekšpusi regulāri iztīrīt ar mitru drānu.

Patronfiltra nomaina

1. Atblokējiet un noņemiet sūkšanas galviņu.
2. Pagrieziet sūkšanas galvu par 180° un nolieciet.
3. Noskrūvējiet stiprinājuma uzgriezni.
4. Nonemiet patronfiltru.
5. Patronfiltru utilizēt saskaṇā ar likumu noteikumiem.
6. Ielieciet jaunu patronfiltru.
7. levietojiet un pievelciet stiprinājuma uzgriezni.
8. Uzlieciet un nofiksējiet sūkšanas galviņu.

1. Atblokējiet un nonemiet sūkšanas galviņu.
2. Izņemiet flīsa filtra maisinų aiz atloka, ceļot to augš-up.
3. Ielociet atloku un blīvi noslēdziet flīsa filtra maisinu.
4. Utilizējiet izlietotu flīsa filtra maisinų saskaņā ar likumu noteikumiem.
5. Uzspraudiet jaunu flīsa filtra maisiņu.
6. Uzlieciet un nofiksējiet sūkšanas galviņu.

Attēls E

Palīdzība traucējumu gadījumā

⚠️BĪSTAMI

Strāvas sitiena bīstamība

lespējams gūt ievainojumus, pieskaroties strāvu vadošām detalām

Izslēdziet ierīci.

Atvienojiet tikla spraudni.

Norādījum

Ja rodas traucējums (piem., plīst filtrs), ierīce ir nekavē-joties jāizslēdz. Pirms atkal uzsākt lietošanu, traucē-jums ir jānovērš.

Sūkšanas turbīna nedarbojas

1. Pārbaudiet kontaktligzdu un strāvas padeves drošinātāju.
2. Pârbaudiet ierīces tīkla kabeli, tīkla spraudni un kontaktligzdu.
3. leslēdziet ierīci.

Sūkšanas turbīna darbojas, bet ierīce nesūc

Pludiņš noslēdz iesūkšanas kanālu

1. Iztukšojiet netīrumu tvertni.

Samazinās sūkšanas jauda

1. Izņemiet nosprostojumus no sūkšanas sprauslas, sūkšanas caurules, sūkšanas šlūtenes vai patron-filtra.

2. Nomainiet piepildīto flīsa filtra maisinu.

3. Pie ieslēgtas ierīces 5 x nospiediet pusautomātiskās filtra tīrīšanas taustiņu.

4. Nomainiet patronfiltru.

Puteklu noplüde sükšanas laikā

1. Pārbaudiet patronfiltra pareizu ievietošanas pozīciju.
2. Nomainiet patronfiltru.

Pusautomātiskā filtra tīrīšana nedarbojas

1. Sūkšanas šljūtene nav pieslēgta.

Pusautomātiskā filtra tīrīšana neizslēdzas

1. Paziņojiet klientu servisam.

Pusautomātisko filtra tīrīšanu nevar ieslēgt

1. Paziņojiet klientu servisam.

Klientu apkalpošanas dienests

Ja traucējumu nav iespējams novērst, to nepieciešams pārbaudīt klientu apkalpošanas dienestam.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termiņa ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā. (Adresi skatīt aizmugurē)

Piederumi un rezerves daļas

Izmantot tikai oriğinâlos piederumus un oriğinâlâs rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību. Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

ES atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk tekstā minētās iekārtas projekts un konstrukcija, kā arī mūsu izgatavotais modelis atbilst ES direktīvu drošības un veselības pamatprasībām. Veicot ar mums nesaskaņotas izmaiņas iekārtas uzbūvē, šī deklarācija zaudē savu spēku. Produkts: Mitrās un sausās sūkšanas putekļsūcējs Tips: 1.378-xxx

Attiecīgās ES direktīvas

2006/42/EK (+2009/127/EK)

2011/65/ES

2014/30/ES

Piemērotie valsts standarti

Parakstītāji rīkojas vadības vārdā un ar tās pilnvaru.

Pilnvarotais sagatavot dokumentāciju:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Vācija)

Tālr.: [phone]

Fakss: [phone]

		ProNT600 L
Strāvas pieslēgums
Tīkla spriegums V 220-240
Fāze ~ 1
Tīkla frekvence Hz 50-60
Drošinātāja veids IPX4
Aizsardzības klase I
Nominālā jauda W 1200
Maksimālā jauda W 1300
Ierīces kontaktligzdas jaudas pieslēguma vērtība (EU)	W	100-2100
Ierīces veiktspējas dati
Tvertnes saturs	I	22
Šķidruma uzpildes daudzums	I	13
Gaisa apjoms (maks.)	m^3/h (l/s)	130 (36)
Vakuuma vērtība (maks.)	kPa(mbar)	19,0(190)
Gaisa daudzums (maks., iesūkšanas motors)	m^3/h (l/s)	259 (72)
Vakuums (maks., iesūkšanas motors)	kPa(mbar)	24,9(249)
Izmēri un svars
Raksturīgais ekspluatācijas svars	kg	6,4
Garums x platums x augstums	mm	380 x370 x480
Sūkšanas šļūtenes diamets	mm	35
Sūkšanas šļūtenes garums	m	1,9
Aprēķinātās vērtības saskaņā ar EN 60335-2-69
Trokšņa spiediena līmenis L_pA	dB(A)	71
Nedrošības faktors K_pA	dB(A)	1
Roku-plaukstu vibrācijas vērtība	m/s^2	<2,5
Nedrošības faktors K	m/s^2	0,2
Tīkla kabelis
Tīkla kabeļa tips	mm^2	H05VV-F 3x1,5
Dalas numurs (EU)		6.650-332.0
Kabeļu garums	m	6

Paturētas tiesības veikt tehniskas izmaiņas.
