Produkta veids	Tvaika nosūcējs
Zīmols	ELICA
Modelis	ERA C PRF0194199
Elektroapgāde	220-240 V ~ 50/60 Hz
Uzstādīšanas veids	Izplūdes (ārējā izvade) vai filtrēšanas (iekšējā recirkulācija)
Minimālais attālums (elektriskā plīts)	50 cm
Minimālais attālums (gāzes vai kombinētā plīts)	65 cm
Apgaismojums	LED
Maks. spuldzes jauda	3 W (E14)
Tauku filtrs	Metāla, mazgājams trauku mazgājamā mašīnā
Tauku filtra kopšana	Ikmēneša tīrīšana ar neagresīvu mazgāšanas līdzekli
Ogles filtrs	Aktīvs, nemazgājams, jāmaina ik pēc 4 mēnešiem
Ārējā tīrīšana	Mitra drāna ar neitrālu šķidru mazgāšanas līdzekli
Lietošana bērniem	No 8 gadu vecuma uzraudzībā
Drošības standarti	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Videi draudzīga lietošana	Ieslēgt ar minimālo ātrumu, atstāt darboties pēc gatavošanas
Piederums pēc izvēles	Dūmu pretvārsts
Pārstrāde	Neizmest sadzīves atkritumos, nogādāt atkritumu savākšanas punktā
Norādījumu valodas	Franču un 24 citas valodas

Bieži uzdotie jautājumi - ERA C PRF0194199 ELICA

Kāds ir minimālais attālums starp nosūcēju un plīts virsmu?

Minimālais attālums ir 50 cm elektriskajām plītīm un 65 cm gāzes vai kombinētajām plītīm. Šie attālumi ir obligāti jāievēro, lai novērstu ugunsgrēka risku.

Kā tīrīt tauku filtru?

Metāla tauku filtrs jātīra reizi mēnesī ar roku, izmantojot neagresīvu mazgāšanas līdzekli, vai trauku mazgājamā mašīnā zemā temperatūrā un īsā ciklā. Trauku mazgājamā mašīna var izraisīt krāsas izmaiņas, bet tas neietekmē efektivitāti.

Cik bieži jāmaina ogles filtrs?

Ogles filtrs jāmaina ne retāk kā ik pēc 4 mēnešiem. To nevar tīrīt vai atjaunot. Regulāra nomaiņa nodrošina labu smaku samazināšanu.

Vai es varu lietot nosūcēju bez filtra?

Nē, aizliegts lietot nosūcēju bez filtra. Tauku filtrs aizsargā motoru un taukus, un ogles filtrs (recirkulācijas versijā) samazina smakas. Nosūcēja lietošana bez režģa var radīt elektrisko risku.

Kā nomainīt spuldzi?

Vispirms atvienojiet ierīci. Pārliecinieties, ka spuldze ir auksta. Noņemiet sūkšanas režģi, pēc tam nomainiet bojāto spuldzi ar LED spuldzi, maks. 3W (E14). Sīkākai informācijai skatiet lietošanas instrukciju.

Vai nosūcēju var lietot recirkulācijas versijā?

Jā, nosūcējs ir paredzēts darbam izplūdes (ārējā izvade) vai filtrēšanas (iekšējā recirkulācija) versijā. Recirkulācijas versijā ir jāuzstāda aktīvās ogles filtrs.

Ko darīt, ja apgaismojums nedarbojas?

Vispirms pārbaudiet, vai spuldzes ir pareizi ievietotas savās vietās. Ja tās ir pareizi, pārbaudiet elektroapgādi. Ja problēma joprojām pastāv, sazinieties ar pēcpārdošanas servisu.

Vai uzstādīšanai ir jāalgo profesionālis?

Uzstādīšanu var veikt kvalificēts elektriķis vai kompetenta persona. Obligāti jāievēro drošības attālumi un vietējie elektriskie standarti. Šaubu gadījumā konsultējieties ar speciālistu.

Vai es varu mazgāt ogles filtru?

Nē, ogles filtru nevar tīrīt vai atjaunot. Tas periodiski jāmaina (apmēram ik pēc 4 mēnešiem), lai nodrošinātu tā efektivitāti.

Kā samazināt ietekmi uz vidi lietošanas laikā?

Ieslēdziet nosūcēju ar minimālo ātrumu gatavošanas laikā un atstājiet to darboties vēl dažas minūtes pēc tam. Paātrinātos ātrumus izmantojiet tikai spēcīgu dūmu gadījumā. Regulāri tīriet filtrus un nomainiet ogles filtru, kad nepieciešams.

LIETOŠANAS INSTRUKCIJA ERA C PRF0194199 ELICA

LV uzstādīšanas un izmantošanas instrukcija

SR Uputstva za montažu i upotrebu

SL Navodila za montažo in uporabo

HR Uputstva za montažu i za uporabu

Stingri ievērojiet šajā rokasgrāmatā sniegtos norādījumus. Ražotājs neuzņemas atbildību par iespējamām problēmām, bojājumiem vai ugunsgrēkiem, kas var rasties, ja netiek ievēroti šīs rokasgrāmatas norādījumi. Gaisa nosūcējs ir paredzēts ēdiena gatavošanas dūmu un tvaiku iesūkšanai, un tas ir paredzēts tikai lietošanai mājsaimniecībā.

Piezīme: elementi, kas apzīmēti ar simbolu "(*)", ir izvēles piederumi, kas tiek piegādāti tikai ar dažiem modeļiem, vai arī elementi, kas netiek piegādāti, bet kurus var iegādāties atsevišķi.

Drošības brīdinājumi

- Pirms jebkuras tīrīšanas vai apkopes veikšanas atvienojiet gaisa nosūcēju no elektrotīkla, izņemot kontaktdakšu vai atslēdzot strāvas padevi.

- Visu uzstādīšanas un apkopes darbu laikā vienmēr valkājiet darba cimdus.

- Bērni no 8 gadu vecuma vai personas ar ierobežotām fiziskām, sensorām vai garīgām spējām, vai ar nepietiekamu pieredzi un zināšanām, drīkst lietot šo ierīci tikai tad, ja viņi tiek atbilstoši uzraudzīti vai ir saņēmuši norādījumus par drošu lietošanu un izprot saistītos riskus.

- Bērniem nav atļauts spēlēties ar ierīci vai tās vadības elementiem.

- Bērni bez uzraudzības nedrīkst veikt tīrīšanu vai apkopi.

- Telpās, kurās ir uzstādīta iekārta, ir jānodrošina pietiekama ventilācija, ja virtuves nosūcējs tiek lietots kopā ar citām gāzes vai cita kurināmā sadedzināšanas ierīcēm.

- Gaisa nosūcējs ir jātīra gan no iekšpuses, gan no ārpuses (vismaz reizi mēnesī), vienmēr ievērojot tehniskās apkopes instrukcijās sniegtos norādījumus.

- Ja netiek ievēroti gaisa nosūcēja tīrīšanas un filtru nomaiņas vai tīrīšanas noteikumi, pastāv ugunsgrēka risks.

- Ir stingri aizliegts pagatavot ēdienus "flambē" veidā zem pārsega.

- Spuldzes nomaiņai izmantojiet tikai spuldzes veidu, kas norādīts šīs rokasgrāmatas lampu apkopes/nomaiņas sadaļā.

Atklātās uguns izmantošana ir kaitīga filtriem un var izraisīt ugunsgrēkus, tādēļ no tās jebkurā gadījumā ir jāizvairās. Cepšana ir jāveic, to uzraugot, lai izvairītos no pārkarsušās eļļas degšanas. UZMANĪBU! Pieejamās daļas var ievērojami sasilt, kad tās tiek izmantotas kopā ar ēdiena gatavošanas ierīcēm.

• Nepievienojiet ierīci elektrotīklam, līdz instalācija nav pilnībā pabeigta.
• Nepievienojiet ierīci elektrotīklam, līdz instalācija nav pilnībā pabeigta.
• Attiecībā uz tehniskajiem un drošības pasākumiem, kas jāveic, lai izvadītu dūmus, ir svarīgi rūpīgi ievērot vietējo iestāžu noteikumus.
• Šīs ierīces cauruļvadu sistēma nedrīkst būt pieslēgta kādai citai esošai ventilācijas sistēmai, kas tiek izmantota jebkādiem citiem mērķiem, piemēram, dūmu izvadīšanai no iekārtām, kurās izmanto gāzi vai citu kurināmo.
• Neizmantojiet un neatstājiet gaisa nosūcēju bez pareizi ierīkotām spuldzēm iespējama elektriskā trieciena riska dēļ.
• Nekad nelietojiet gaisa nosūcēju bez pienācīgi instalētiem elektrotīkliem.
• Gaisa nosūcēju nekad nedrīkst izmantot kā atbalsta virsmu, ja vien nav īpaši norādīts.
• Izmantojiet tikai stiprinājuma skrūves, kas iekļautas komplektācijā ar izstrādājumu tā uzstādīšanai, vai arī, ja tās nav piegādātas, iegādājieties pareizā veida skrūves.
• Izmantojiet pareizā garuma skrūves, kas identificētas Uzstādīšanas rokasgrāmatā.
• Šaubu gadījumā sazinieties ar pilnvarotu servisa palīdzības centru vai līdzīgu kvalificētu personu.

⚠ UZMANĪBU!

• Nespēja uzstādīt skrūves vai stiprinājuma ierīci saskaņā ar šiem norādījumiem var izraisīt elektriskā apdraudējuma risku.
• Nelietojiet kopā ar atsevišķu programmētāju, taimeri, tālvadības pulti vai jebkuru citu ierīci, kas ieslēdzas automātiski.

Šī ierīce atbilst Eiropas Direktīvai 2012/19/EC, Waste Electrical And Electronic Equipment (WEEE). Pārliecinoties, vai šis produkts tiek izmests ārā pareizā veidā, izmantotājs veicina izvairīšanos no negatīvajām sekām apkārtējai videi un veselībai.

Simbols ■ uz produkta vai uz pievienotās dokumentācijas nozīmē, ka ar šo produktu nav jārīkojas kā ar mājas atkritumiem, bet tas ir jānogādā uz tam domātu savākšanas punktu, kur atkārtoti izlieto elektriskās un elektroniskās ierīces. Tas ir jāizmet, respektējot vietējos likumus, kas attiecas uz atkritumu aizvākšanu. Pēc papildu informācijas par produkta izmantošanu, apstrādi un atkārtotu izlietošanu, ir jāgriežas vietējā iestādē, kas nodarbojas ar attiecīgo jautājumu, atkritumu atkārtotās izlietošanas servisā vai veikalā, kur produkts tika iegādāts.

Ierīce ir izstrādāta, pārbaudīta un ražota atbilstoši šādām prasībām.

• Drošība: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. • Veiktspēja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Pareizas lietošanas ieteikumi, lai samazinātu ietekmi uz vidi. Ieslēdziet nosūcēju ar minimālo ātrumu, kad sākat gatavošanu, un atstājiet to ieslēgtu pāris minūtes pēc tam, kad gatavošana ir pabeigta. Palieliniet ātrumu tikai tad, ja ir liels daudzums dūmu un tvaiku, un izmantojiet palielināto ātrumu (-us) tikai ārkārtējos gadījumos. Nomainiet ogles filtru (-s), ja nepieciešams, lai uzturētu labu smaku samazināšanas efektivitāti. Notīriet tauku filtru (-s), ja nepieciešams, lai uzturētu labu tauku filtra efektivitāti. Izmantojiet vēdināšanas sistēmas maksimālo diametru, kas norādīts šajā rokasgrāmatā, lai uzlabotu efektivitāti un samazinātu troksni.

Izmantošana

Gaisa nosūcējs tika izveidots, lai to izmantotu

iesūkšanas versijā ar evakuēšanu uz ārpusi vai ar filtru

ar iekšēju cirkulēšanu

Ierīkošana

Minimālajam attālumam starp plīts virsmu, kur tiek novietoti trauki, un viszemākās gaisa nosūcēja daļas nav jābūt mazākam par 50 cm elektriskās plīts gadījumā un 65 cm gāzes un kombinētas virtuves gadījumā.

Gadījumā, ja ierīkošanas instrukcijās gāzes ierīcei tiek precizēts lielāks attālums, ir nepieciešams to ievērot.

Tīkla spriegumam ir jāatbilst spriegumam, kurš ir atzīmēts uz īpašas etiķetes, kura atrodas gaisa nosūcēja iekšpusē. Ja nosūcējam ir kontaktdakša, pievienojiet to rozetei, kura atbilst pastāvošiem likumiem un atrodas pieejamā zonā arī pēc instalēšanas.

Ja gaisa nosūcējam nav kontaktdakšas (tieša pieslēgšana pie elektriskās sistēmas) vai arī kontaktdakša neatrodas pieejamā zonā, arī pēc instalēšanas, pielietojiet normām atbilstošu bipolāru slēdzi, kurš nodrošina pilnu atslēgšanu no tīkla sprieguma, pārslodzes kategorijas III nosacījumos, saskaņā ar ierīkošanas likumiem.

⚠ UZMANĪBU!

Pirms pieslēgt gaisa nosūcēju pie tīkla barošanas un pirms pārbaudīt tā pareizu darbību, vienmēr pārbaudiet, ka tīkla kabelis ir ierīkots pareizi.

Darbība

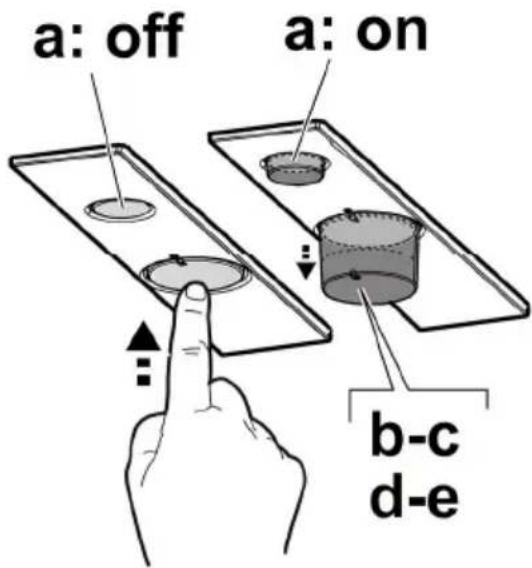

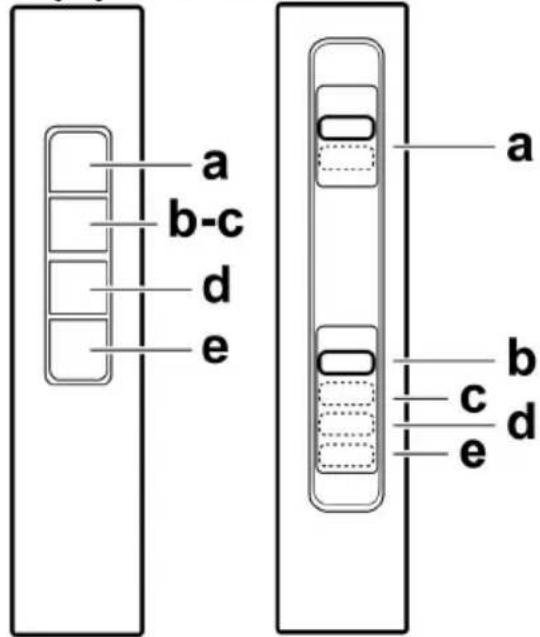

Izmantojiet taustiņus, kuri atrodas uz nosūcēja priekšdaļas, lai ieslēgtu gaismas un iesūkšanas motoru.

a. ON/OFF gaismas b. OFF dzinēji c. - d. - e. Minimālā (c.), vidējā (d.), maksimālā (e.) iesūkšanas jauda.

Tehniskā apkalpošana

Tīrīšanai ir jāizmanto TIKAI mitrs audums, kurš ir samitrināts ar neitrāliem šķidriem mazgāšanas līdzekļiem. NELIETOT TĪRĪŠANAI RĪKUS VAI INSTRUMENTUS!

Neizmantot jebkuru abrazīvus saturošu produktu.

NEIZMANTOT ALKOHOLU!

Prettauku filtrs

Attēls 1-7

Prettauku filtram ir jābūt tīrītam katru mēnesi, ar neagresīviem līdzekļiem, manuāli vai trauku mazgājamā mašīnā, pie zemas temperatūras un izmantojot īso ciklu. Ja tas tiek mazgāts trauku mazgājamā mašīnā, prettauku filtra metāla detaļas var kļūt nespodras, bet jebkurā gadījumā to spējas nemainās.

Aktīvās ogles filtrs (Tikai versijai ar filtru)

Attēls 5

Ogles filtra piesātināšana notiek pēc vairāk vai mazāk ilgas izmantošanas, atkarībā no virtuves veida un tauku filtru tīrīšanas biežuma. Jebkurā gadījumā ir nepieciešams nomainīt kasetni katru ceturto mēnesi.

NEVAR būt mazgāts vai atjaunots.

Spuldžu nomaiņa

7. att.

Atvienojiet ierīci no elektriskās sistēmas.

Uzmanību! Pirms pieskarties spuldzēm, pārliecinieties, ka tās ir aukstas.

Noņemiet iesūkšanas režģi, lai piekļūtu spuldžu nodalījumam.

Izmantojiet tikai LED spuldzes ar maks. 3W-E14. Papildu informāciju skatiet pievienotajā lapā “ILCOS D” (burtu un ciparu pozīcija “1d”).

Ja apgaismojums nedarbojas, pārbaudiet, vai spuldze ir pareizi ievietota, pirms vērsties pie tehniskā servisa.

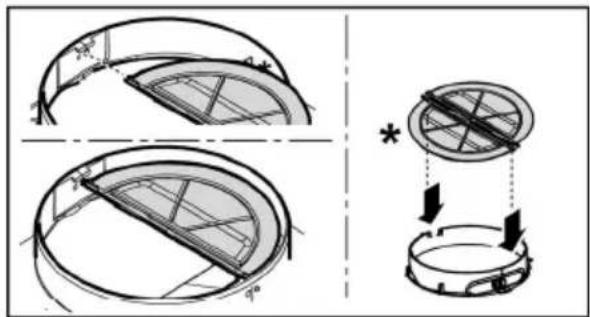

Kā papildu piederums komplektācijā, kas ir uzstādāms, tiek piegādāts dūmu atpakaļgaitas vārsts. Ja uzstādīšanas nosacījumi to paredz (piem.: aizsargu trūkums pret nejaušu gaisa plūsmu ieplūšanu no ārpuses), ievietojiet to atbilstošajā vietā gaisa izplūdes savienojumā pirms dūmu izplūdes caurules uzstādīšanas.
