LIETOŠANAS INSTRUKCIJA GE 5 R Flex
Trokšni un vibrācija 270
Norādījumi par likvidēšanu 270
C€-Atbilstība 270
Iss apskats 271
Tehniskā informācija 272
Lietošanas noteikumi 272
Darba norādījumi 275
Tehniskā apkope un kopšana ..... 275
Atbildības izslēgšana ..... 276
Izmantotie simboli
BRĪDINĀJUMS!
Apzīmē tiešu draudošu bīstamību.
Šī norādījuma neievērošanas gadījumā draud nāve vai loti smagas traumas.
UZMANĪBU!
Apzimē iespējamu bīstamu situāciju.
Šī norādījuma neievērošanas gadījumā draud traumas vai materiāli zaudējumi.
NORĀDĪJUMS!
Apzīmē izmantošanas ieteikumus un svarīgu informāciju.
Simboli uz instrumenta
Pirms ekspluatācijas izlasiet lietošanas pamācību!
Nēsājiet acu aizsargu!
Norādījums par vecās iekārtas likvidēšanu (sk. 270. lpp.)!
Jūsu drošībai
BRĪDINĀJUMS!
Pirms elektroinstrumenta izmantošanas izlasiet un rīkojieties saskaņā ar:
- šo lietošanas pamācību,
- pievienotās brošūras „Vispārējiem drošības tehnikas norādījumiem“ darbā ar elektroinstrumentiem (Aprakstu-Nr.: 315.915),
- darba iecirknī paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām.
Šis elektroinstruments izgatavots atbilstoši tehnikas limenim, un balstoties uz atzitiem darba drošības tehnikas noteikumiem.
Neskatoties uz to, tās izmantotājam vai trešajām personām ekspluatēšanas laikā var rasties dzīvībai bīstamas situācijas, kā ari mašīnas bojājumi vai citi materiāli zaudējumi.
Elektroinstrumentu drīkst izmantot tikai
- paredzētajiem darbiem,
- drošības tehnikas noteikumiem atbilstošā stāvoklī.
Drošību ietekmējoši traucējumi nekavē-joties jānovērš.
Noteikumiem atbilstoša izmanto- šana
Sienu slīpmašina GE 5/GE 5 R/GSE 5 R ir paredzēta
– profesionālai izmantošanai rūpniecībā un amatniecībā,
– un griestu slīpēšanai iekšējos un ārējos apdares darbos,
– špaktelētu iekšējo apdares darbu sienu slīpēšanai,
- izmantošanai kopā ar instrumentiem, kurus šīm ierīcēm piedāvā firma FLEX un kuriem ir apgriezienu skaita atļauja ar vismaz 1750 apgr./min.
Izmantošana ar griezējdiskiem, rupjām slīpripām, sprostslīpripām vai stieplu sukām ir aizliegta.
Izmantojot sienu slīpmašīnu GE 5/GE 5 R/GSE 5 R, nepieciešama M kategorijas putekļu sūcēja pieslēgšana.
Drošības tehnikas norādījumi
BRĪDINĀJUMS!
Izlasiet visus drošības tehnikas noteikumus un norādījumus. Drošības tehnikas noteikumu un norādījumu neievērošanas gadījumā, var tikt izraisītas elektrotraumas, ugunsgrēks un/vai citi smagi ievainojumi. Uzglabājiet drošības tehnikas noteikumus un norādījumus nākotnei.
■ Šo elektroinstrumentu jāizmanto kā smilšpapīra slīpmašīnu. levērojiet visus drošības tehnika noteikumus, norādījumus, attēlojumus un datus, kurus Jūs saņēmāt kopā ar šo ierīci. Ja netiks ievēroti sekojošie norādījumi, tad var tikt izraisīta elektrotrauma, uguns un/vai smagi ievainojumi.
- Šis elektroinstruments nav piemērots slīpēšanai, darbam ar stieplu sukām, pulēšanai un abrazīvai griešanai. Izmantojot elektroinstrumentu darbiem, kuriem tas nav paredzēts, var tikt izraisīta bīstamība un traumas.
■ Neizmantojiet aprīkojumu, kuru ražotājs nav speciāli paredzējis vai ieteicis šim elektroinstrumentam.
Tas apstāklis, ka Jūs varat aprīkojumu piestiprināt pie sava elektroinstrumenta, vēl negarantē tā drošu izmantošanu.
■ Pieļaujamam iesaistāmā instrumenta apgriezienu skaitam jābūt vismaz tik augstam, kā uz elektroinstrumenta norādītajam maksimālajam apgriezienu skaitam.
Aprīkojums, kas griežas ātrāk par pieļau-
jamo ātrumu, var salūzt un tikt atmests
atpakal.
■ lesaistāmā instrumenta ārējam diametram un biezumam jātbilst elektroinstrumenta dotajiem izmēriem. Nepareizi izmērītos izmantojamos instrumentus nevar pietiekami ekranēt vai kontrolēt.
■ Slīpripām, slīpēšanas škīvjiem vai citam aprīkojumam precīzi jāpieguļ jūsu elektroinstrumenta slīpēšanas darbvārpstai. Izmantojamie instrumenti, kuri precīzi nepiegul elektroinstrumenta slīpēšanas darbvārpstai, griežas nevienmērīgi, Āoti stipri vibrē un var izraisīt kontroles zudumu.
■ Neizmantojiet bojātus izmantojamos instrumentus. Pirms katras izmantošanas pārbaudiet izmantojamo instrumentu škēlumus un plaisas, slīpēšanas škīvju plaisas, nodilumu vai stipru nolietojumu. Ja elektroinstruments vai izmantojamais instruments nokrīt, pārbaudiet tā bojājumus vai izmantojiet nebojātu izmanto-jamo instrumentu. Ja ir notikusi izmanto-jamā instrumenta kontrole unt izmanto-šana, tad Jums un tuvumā esošajām personām jāatrodas ārpus rotējošā izmantojamā instrumenta plaknes un jāļauj ierīcei vienu minūti rotēt ar visaugstāko apgriezienu skaitu. Bojāti izmantojamie instrumenti šajā pārbaudes laikā parasti salūzt.
■ Nēsājiet individuālu aizsargaprīkojumu. Atkarībā no pielietojuma, izmantojiet visas sejas aizsargu, acu aizsargu vai aizsargbrilles.
Ja nepieciešams, nēsājiet putekļu masku, dzirdes aizsargu, aizsargcimdus vai speciālu priekšautu, kas aizsargā Jūs no slīpēšanas un materiāla sīkajām daļinām. Acis jāaizsargā no lidojošiem svešķermeņiem, kuri rodas dažādu pielietojumu laikā. Putekļu vai filtrējošai aizsargmaskai jāfiltrē putekļi, kuri rodas darba laikā. Ja Jūs ilga laika posmā esat pakļauts lielam troksnim, tad Jūs varat zaudēt dzirdi.
■ levērojiet, lai citas personas atrastos drošā attālumā no Jūsa darba zonas. Katram, kas ierodas darba zonā, jānēsā individuālais aizsargaprīkojums. Sagataves atlūzas vai salūzuši izmanto-jamie instrumenti var aizlidot un izraisīt traumas arī ārpus tiešās darba zonas.
■ Turiet instrumentu tikai aiz izolētajām rokturu vietām, ja izpildat darbus, kuru laikā izmantojamais instruments var aizskart noslēptus elektriskos vadus vai paša instrumeta tīkla kabeli. Kontakts ar zem sprieguma esošo vadu var izraisīt spriegumu ari ierīces metāla detalās un izraisīt elektrotraumu.
■ levērojiet, lai tīkla kabelis neatrastos rotējošo izmantojamo instrumentu tuvumā. Ja tiek pazaudēta kontrole pār ierīci, tad tīkla kabeli var pārgriezt vai aizskart un Jūsu delna vai roka var iekļūt rotējošajā izmantojamā instrumentā.
■ Nekad nenolieciet elektroinstrumentu, pirms izmantojamais instruments nav pilnīgi apstājies.
Rotējošāis izmantojamais instruments var kontaktēties ar virsmu, kur tas ir jāno- liek, kā rezultātā Jūs varat pazaudēt kontroli pār elektroinstrumentu.
■ Neļaujiet elektroinstrumentam darboties, ja Jūs to nesat.
Jūsu apgērbs var nejauši saskarties ar rotējošo izmantojamo instrumentu un izmantojamais instruments var ieurbties Jūsu kermenī.
■ Regulāri tīriet elektroinstrumenta ventilācijas spraugas.
Motora ventilators ilevelk korpusā putek-
lus, un liels sakrājušos metāla putekļu
daudzums var izraisīt elektrobīstamību.
■ Neizmantojiet elektroinstrumentu viegli uzliesmojošu materiālu tuvumā.
Dzirksteles var šos materiālus aizdedzināt.
■ Neizmantojiet izmantojamos instrumentus, kuriem nepieciešami škīdri dzesēšanas līdzekli.
Üdens vai cita škidra dzesēšanas līdzekļa izmantošana var izraisīt elektrotraumu.
Atsitiens un atbilstoši drošības tehnikas noteikumi
Atsitiens ir kustībā esoša iesaistāmā instrumenta kā piem., slīpripas, slīpēšanas škīvja, stieplu sukas pēkšņa aizākējoša vai blokējoša reakcija, kas izraisa rotējošā izmanto-jamā instrumenta pēkšņu apstāšanos.
Tā rezultātā tiek izraisīts elektroinstrumenta nekontrolēts paātrinājums pret iesaistāmā instrumenta rotācijas kustību bokešanas vietā. Ja piem., kāda slīpripa ieākējas sagatavē vai to blokē, tad slīpripas mala, kura tiek iegremdēta sagatavē, var sapīties un ar to izlauzt slīpripu vai izraisīt atsitienu.
Tad slīpripa kustas uz apkalpojošās personas pusi vai no tās prom, atkarībā no ripas rotācijas virziena blokēšanas vietā. Tā slīpripas var arī lūzt.
Atsitiens ir nepareizas vai klūdainas elektro-instrumenta izmantošanas rezultāts.
To var novērst, ievērojot attiecīgus drošības tehnikas noteikumus, kuri tiek zemāk aprakstīti.
■ Stingri turiet elektroinstrumentu un nostādiet savu ķerneni un rokas tādā pozīcijā, ar kuru Jūs varat uztvert atsitiena spēku. Ja ir, vienmēr izmantojiet papildrokturi, lai Jums pēc iespējas labi varētu kontrolēt atsitiena spēku vai reakcijas momentu palaides laikā. Apkalpojošā persona, ievērojot piemērotus drošības pasākumus, var pārvaldīt atsitiena un reakcijas spēkus.
■ levērojiet, lai Jūsu rokas nekad neatrastos rotējoša izmantojamā instrumenta tuvumā.
Atsitienā laikā izmantojamais instruments var izdarīt kustību pāri Jūsu rokai.
- Izvairieties ar savu kernenì no vietas, kurā elektroinstruments atsitiena laikā tiek virzīts. Atsitiens virza elektro-instrumentu virzienā, kas ir pretējs slīpripas kustībai blokēšanas vietā.
- Īpaši uzmanīgi strādājiet vietās ar stūriem, asām malām utt. Novērsiet izmantojamo instrumentu atlēkšanu no sagataves un iespīlēšanos tajā. Rotējošam izmantojamam instrumentam ir nosliece iespīlēties stūros, asās malās vai arī atsitiena laikā. Tas izraisa kontroles zudumu vai atsitienu.
■ Neizmantojiet kēdes vai zobzāgplātni. Tādi izmantojamie instrumenti bieži izraisa atsitiena vai kontroles zaudēšanu pār elektroinstrumentu.
īpaši drošības tehnikas noteikumi, slīpējot ar smilšpapīru:
■ Neizmantojiet darbā pārāk lielu izmēru slīpēšanas loksnes, bet gan ievērojiet ražotāja norādītos slīpēšanas lokšņu izmērus. Slīpēšanas loksnes, kuras izvirzās virs slīpēšanas škīvja, var izraisīt traumas, kā arī slīpēšanas lokšņu blokēšanu, plīšanu vai atsitienu.
Citi drošības norādījumi
■ Izmantojiet tikai tādu pagarinātāju, kurš piemērots lietošanai ārpus telpām.
Nav ieteicama svina krāsu noslīpēšana. Svina krāsu noslīpēšanu drīkst veitk tikai speciālists.
■ Ģipškartona plātnu jeb Ģipša slīpešana var izraisīt instrumenta statiskās elektrības rašanos. Jūsu drošībai sienu slīpma-
šina ir iezemēta. Nosūkšanai izmantojiet tikai iezemētu putekļu sūcēju.
- Neapstrādājiet materiālus, kuri izdala veselībai bīstamas vielas (piem., azbestu). Realizējiet aizsargpasākumus, ja var izveidoties veselībai kaitīgi, ātri uzlies-mojoši vai sprādzienu izraisoši putekļi. Nēsājiet putekļu aizsargmasku. Izmantojiet nosūcējiekārtas.
Materiālie zaudējumi!
■ Tīkla spriegumam jāsaskan ar sprieguma datiem uz firmas plāksnītes.
Trokšni un vibrācija
i NORĀDĪJUMS!
Ar A novērtēto trokšņu līmeni, kā arī kopējās vibrāciju vērtības skatīt tabulā „Tehniskā informācija“.
Trokšnu un svārstību koeficienti tika noteikti atbilstoši EN 60745.
UZMANĪBU!
Dotās mērvienības attiecas uz jaunām ierīcēm. Izmantojot katru dienu, izmainās trokšņu un svārstību koeficienti.
i NORĀDĪJUMS!
Šajās tehniskajās prasībās norādītais svārstību līmenis ir izmērīts atbilstoši EN 60745 normētajai mērīšanas metodei un elektroinstrumentu salīdzināšanai var tik savstarpēji izmantots. Tas ir piemērots ari iepriekšējai svārstību slodzes novērtēšanai. Dotais svārstību līmenis parāda galvenos elektroinstrumenta izmantošanas veidus. Bet, ja elektroinstruments ar atšķirīgiem rezerves instrumentiem vai nepietiekamu apkopi tiek pielietots citādai izmantošanai, tad var rasties svārstību līmeņa novirzes. Tas var ievērojami palielināt svārstību slodzi visā darba laika periodā.
Precīzai svārstību slodzes noteikšanai jānem vērā arī tas laiks, kurā ierīce ir gan izslēgta, vai arī darbojas, bet faktiski neatrodas darba procesā.
Tas var ievērojami samazināt svārstību slodzi visā darba laika periodā.
Sastādiet drošības tehnikas papildnotei- kumus strādājošās personas aizsardzībai
pret svārstību iedarbību, kā piem., attiecībā uz: elektroinstrumenta un rezerves instrumentu apkopi, roku siltuma saglabāšanu, darba procesu organizāciju.
UZMANĪBU!
Skañas spiedienam pārsniedzot 85 dB(A), jānēsā skañas aizsargu.
Norādījumi par likvidēšanu
BRĪDINĀJUMS!
Nodrošiniet nolietoto ieriču nelietojamību, likvidējot to tīkla kabeli.
Tikai ES valstīm Nelikvidējiet elektroinstrumentus kopā ar parastajiem atkritumiem.
Vadoties pēc Eiropas 2012/19/ES direktīvas „Par vecām elektronikas un elektroiekār-tām“ un ietverot nacionālajā likumdošanā, nepieciešama nolietotu elektroinstrumentu šķirota savākšana un nodošana otrreizējai, vidi saudzējošai pārstrādei.
i NORĀDĪJUMS!
Informāciju par ierīces likvidēšanas iespē-jām var saņemt specializētajā veikalā.
CE-Atbilstība
Uz savu atbildību deklarējam, ka sadaļā „Tehniskā informācija“ aprakstītais izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem:
EN 60745 atbilstoši direktīvu 2014/30/ES, 2006/42/EB, 2011/65/ES noteikumiem.
ar atvērtu suku vainagu škautnu slīpēšanai
3 Kardānsavienojums
4 Roktura caurule
5 K o r p u s s
6 Apgriezienu skaita iepriekšizvēles nostādīšanas disks
7 R o k t u r i s
8 5,0 m tikla kabelis ar tikla kontaktdakšu
9 S l ë d z i s
10 Fiksācijas poga
11 Savienotājcaurule 32 mm
12 Sprostpaplāksne
13 Skrūve
14 Līpškīvis
15 Balstškīvis

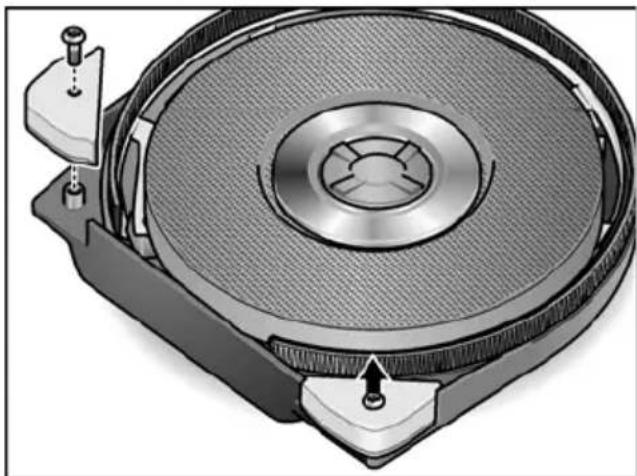

16 Nomaināmi aizsargstūri (tikai GE 5 R/GSE 5 R)
17 Suku vainags
18 Nosūcējšlūtene
19 Adapteris nosūkšanas šlūtenei (papildizvēle) ar tradicionālām savienotājīscaurulēm aprīkotu elektroinstrumentu pieslēg-šanai
20 Pagarinātājcaurule (papildizvēle)
21 Lokveida rokturis (papildizvēle)
Tehniskā informācija
| Ierīces modelis | Sienu slīpmašīna | ||
| GE 5 GE | 5 R GSE 5 R | ||
| Tīkla spriegums V/Hz 230/50 | |||
| Aizsargklase I | |||
| Patērējamā jauda W 500 | |||
| Apgriezienu skaits apgr./min. 1100–1650 | |||
| maks. ripas diametrs mm 225 | |||
| Garums mm 1520 1160 | |||
| Uzsūkšanas šļūtene/garums x diametrs | mm | 4000 x 32 | |
| Svars (bez kabeļa un balstšķīvja) | kg | 3,9 | 3,6 |
| Ar A novērtētais trokšņu līmenis atbilst EN 60745 (skatīt „Trokšņi un vibrācija“): | |||
| Skaņas spiediena līmenis LpA | dB(A) | 79 | |
| Skaņas jaudas līmenis LWA | dB(A) | 90 | |
| Nedrošība K | dB | 3 | |
| Kopējā vibrāciju vērtība atbilst EN 60745 (skatīt „Trokšņi un vibrācija“): | |||
| Emisiju vērtība ah, slīpējot nošpakte-lētas ĝipškartona sienas | m/s2 | < 2,5 | |
| Nedrošība K | m/s2 | 1,5 | |
Lietošanas noteikumi
Pirms ekspluatācijas
Izpakojiet elektroinstrumentu un aprīko-jumu, pārbaudiet piegādes komplekta saturu un iespējamos transportēšanas bojājumus.
Nosūkšanas sistēmas pieslēgšana
NORĀDĪJUMS!
GE 5/GE 5 R/GSE 5 R savienotājīscaurule ir jau-nums. Ja elektroinstruments ar tadicio-nālu savienotājīscauruli jāsavieno ar GE 5/GE 5 R/GSE 5 R nosūkšanas šlūteni, var izmantot adapteri no FLEX piederumu programmas.
Nosūcējiekārtas izmantošana
UZMANĪBU!
- Izmantojot sienu slīpmašīnu, nepieciešama M kategorijas putekļu sūcēja pieslēgšana.
- Izmantojot putekļu savācējmaisu, kuram nav atļaujas iekšējo apdares darbu putekļu savākšanai, putekļu daļinų daudzums gaisā darba vietas iecirknī var palielināties.
Ilga laika posmā gaisā sakrājušos putekļu koncentrācija var kaitīgi ietekmēt cilvēka elpošanas orgānus.
■ Vadoties pēc kopā ar putekļu sūcēju piegādātās lietošanas pamācības norādī-jumiem, ievietojiet speciālo apdares darbu putekļu maisinų Jūsu putekļu sūcējā.
■ Pieslēdziet uzsūkšanas šlūteni pie nosūcējiekārtas. levērojiet nosūcējiekārtas lietošanas pamācības noteikumus! Pārbaudiet nostiprinājuma stabilitāti! Ja nepieciešams, izmantojoet piemērotu adapteri.
i NORĀDĪJUMS!
Ja putekļu sūcējam nepieciešama speciāla savienotājcaurule, tad atsperspailu pieslēgumu var nonemt un izvēlēties piemērotu adapteri no FLEX aprīkojuma programmas.
Abrazīvo materiālu piestiprināšana un nomaiņa
UZMANĪBU!
Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tikla kontakt-dakšu.

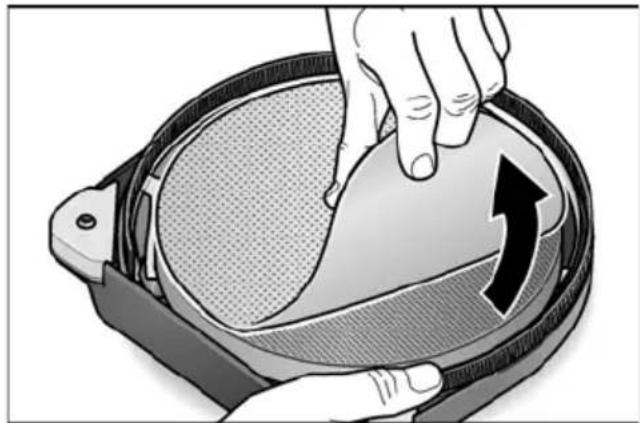

■ Nodilušo slīpripu novelciet no līpškīvja.
■ Uzlieciet slīpripu centrēti uz līpškīvja un piespiediet.
■ Veiciet izmēginājuma palaidi, lai pārbaudītu abrazīvo materiālu centrēto nostiprinājumu.
UZMANĪBU!
Līpškīvi nekad neizmantojiet kā slīpēšanas līdzekli. Nekad neizmantojiet sienu slīp-mašīnu bez slīpripas, lai izvairītos no darba virsmas stipriem bojājumiem!

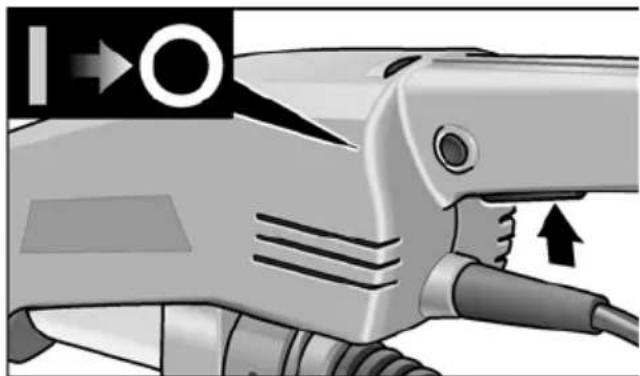

Elektroinstrumenta ieslēgšana un izslēgšana
■ Spiediet slēdzi (1.).
■ Lai nofiksētu, nospiediet fiksācijas pogu un atlaidiet slēdzi (2.).
Apgriezienu skaita iepriekšizvēle
Darba apgriezienu skaita nostādīšanai pagrieztiet iestatīšanas disku uz nepieciešamo vērtību.

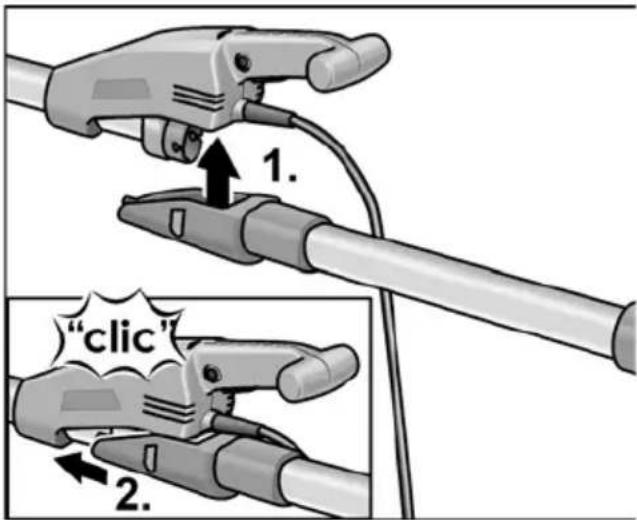

Pagarinājuma (papildizvēle) izmantošana
Sienu slīpmašīnai GE 5/GE 5 R/GSE 5 R iespējams pievienot pagarinātājcauruli. Pateicoties pagarinātājcaurulei, iespējams palielināt sienu slīpmašīnas darbības diapazonu.
■ Pagarinātājcauruli pielieciet no apakšas pie sienu slīpmašīnas korpusa (1.) un bīdiet uz priekšu, līdz tā nofiksējas (2.).

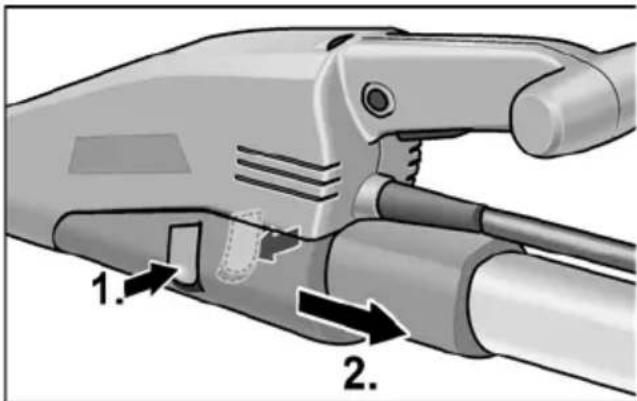

■ Lai pagarinātājcauruli nonemtu (2.), iespiediet abus fiksatorus (1.).
Darbs ar elektroinstrumentu
UZMANĪBU!
Turiet elektroinstrumentu stingri ar abām rokām! Strādājot vienai rokai vienmēr jābūt uz roktura ar slēdzi – aī strādājot ar uzmon-tētu pagarinājumu. Rokas nedrīkst atrasties slīpēšanas zveltņa zonā. To neievērojot, rokas var tikt iespīlētas, jo slīpēšānas zveltņa kustība notiek dažādos virzienos.
-
Piestipriniet abrazīvo materiālu.
-
Pieslēdziet nosūcējiekārtu.
- lespraudiet tīkla kontaktdakšu.
- Nostādiet nepieciešamo apgriezienu skaitu.
- leslēdziet nosūcējiekārtu.
- Turiet sienu slīpmašīnu ar abām rokām. Tādējādi iespējams nodrošināt vislabāko darbības rādiusa un sviras iedarbības kombināciju.
- lerīces ieslēgšana.
- Viegli spiediet sienu slīpmašīnu pret apstrādājamo virsmu (spiedienam jābūt tikai tik stipram, lai nodrošinātu plānripas atrašanos vienā līmenī ar darba virsmu).
- Palieliniet spiedienu, lai slīpripa nonāktu kontaktā ar darba virsmu. Turklāt virziet slīpmašīnu ar pārklājo- šām kustībām, lai virsmu nolīdzinātu līdz vēlamajam gludumam.
Plānripas rotējošās detaļas nedrīkst saskarties ar asiem, izbīdītiem priekšmetiem (piemēram, naglām, skrūvēm, elektrokārbām). Saskaroties ar izbīdītiem priekšmetiem, līpškīvis var tikt bojāts.

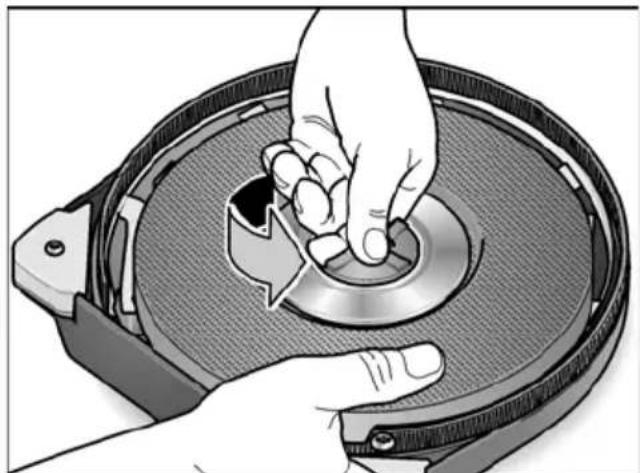

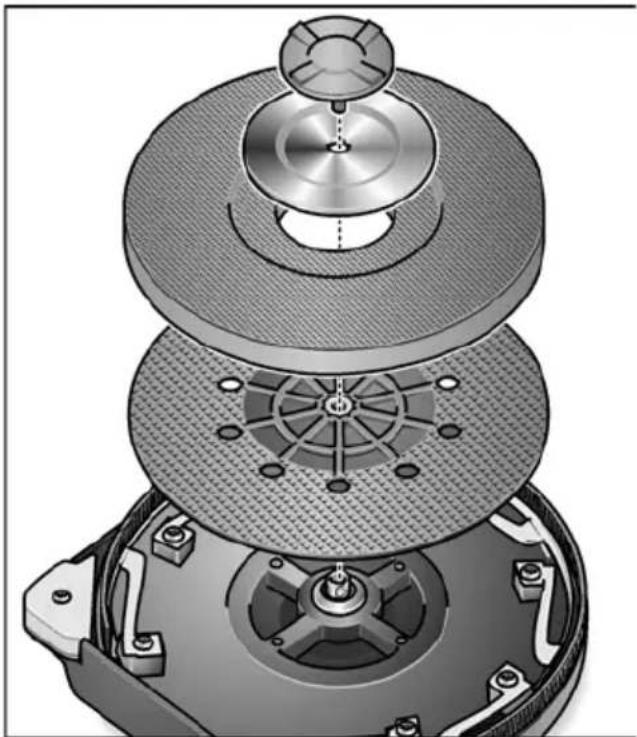

Ja līpškīvis ir bojāts vai stipri nodilis, to var nomainīt (skatīt nodalu „Tehniskā apkope un kopšana“).
Darba norādījumi
Suku vainags
Plānripu aptver suku vainags.
Šis gredzens izpilda divas funkcijas:
- Tā kā vainags izvirzās virs slīpripas virsmas, tad tas vispirms saskaras ar darba virsmu. Ar to plānripa tiek nostādīta paralēli darba virsmai pirms abrazīvā materiāla saskaršanās ar darba virsmu. Ar to tiek panākta izvairīšanās no sirpjveida padziļinājuma, kuru izraisa slīpripas mala.
– Suku gredzens kalpo arī putekļu aizturēšanai, līdz tos nosūc ar putekļu sūcēju. Ja suku vainags ir bojāts vai uzrāda stipru nodilumu, tad to nepieciešams nomainīt (sk. nodalų „Tehniskā apkope un kopšana“). Rezerves suku vainagus var iegādāties visos firmas FLEX tehniskā servisa dienesta centros.

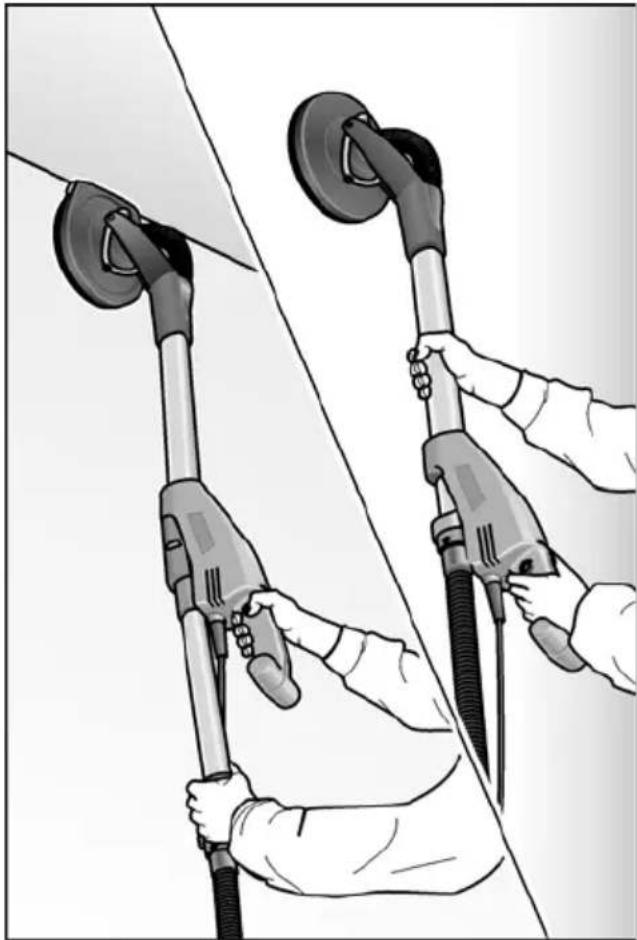

Slīpēšana iekšējos apdares darbos
Sienu slīpmašīnai ir vienreizēja grozāma galva. Tā kā šī galva var pagriezties dažādos virzienos, plānripu var pielāgot dažādām darba virsmām.
Tā rezultātā slīpmašīnas izmantotājs var apslīpēt augšējās, vidējās un apakšējās sienu virsmas jeb griestu šuves bez sava stāvokla izmainas.
Strādājot spiedienam uz plānripu vajadzētu būt tikai tik lielam, lai slīpripai būtu kontakts ar darba virsmu.
Paaugstināta spiediena rezultātā var izveidoties neglīti spirālveida ieskrāpējuma musturi, kā arī virsmas nelīdzenumi.
Vienmēr kustiniet slīpmašīnu, kad slīpripa atrodas kontaktā ar darba virsmu.
To veicot, kustībām jābūt vienmērīgām un platām.
Ja slīpmašīna uz darba virsmas tiek turēta, vai ja slīpmašīna tiek kustināta nevien-mērīgi, tad tā rezultātā var izveidoties neglīti spirālveida ieskrāpējuma musturi, kā arī virsmas nelīdzenumi.
NORĀDĪJUMS!
Sienu slīpmašīnai ir funkcija aizsardzībai pret pārslodzi, lai pasargātu ierīci. Pārāk lielas slodzes gadījumā ierīce izslēdzas un uzreiz atkal ieslēdzas.
Tehniskā apkope un kopšana
BRĪDINĀJUMS!
Pirms visu apkopes darbu uzsākšanas atvienojiet tīkla kontaktdakšu.
Tirišana
BRĪDINĀJUMS!
Neizmantojiet ūdeni un škīdrus tīrīšanas līdzekļus.
■ Korpusa iekšpusi kopā ar motoru regulāri jāizpūš ar sausu saspiesto gaisu.
■ Izpūtiet ar sausu saspiesto gaisu plānripu un kardānsavienojumu.
Līpškīvja vai balstškīvja nomainīšana
■ Satveriet slīpripu kopā ar plānripu, lai nepieļautu slīpripas sagriešanos.
■ Skrūvi grieziet pretēji pulksteņrādītāju virzienam un izņemiet.
■ Izjauciet plānripu.
■ Nomainiet nomaināmās detaļas.
■ Plānripu samontējiet apgrieztā secībā.

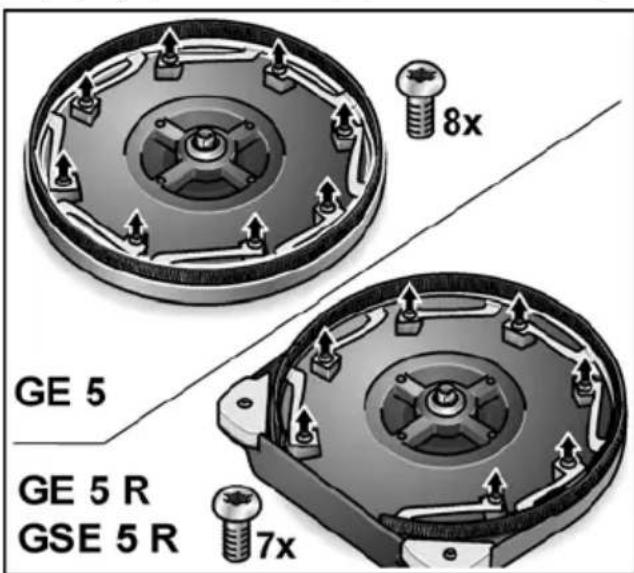

Suku vainaga nomaina
■ Demontējiet plānripu (skatīt nodalu „Līpškīvja vai balstškīvja nomainišana“).
■ Iznemiet no korpusa vainagu.
■ levietojiet korpusā jaunu suku gredzenu un ieskrūvējiet sprostskrūves.
■ Plānripu samontējiet apgrieztā secībā.
Aizsargstūru nomainišana (tikai GE5R/GSE5R)
■ Demontējiet nomaināmos aizsargstūrus.
■ Uzmontējiet jaunus aizsargstūrus.
Remontdarbi
Remontdarbus jāveic tikai ražotāja autorizētā klientu servisa darbnīcā.
i NORĀDĪJUMS!
Korpusa skrūves garantijas laikā neatskrūvējiet. Neievērošanas gadījumā tiek dzēsti ražotāja garantijas pienākumi.
Rezerves daļas un aprīkojums
Ar citu aprīkojumu, īpaši ar izmantojamiem instrumentiem, var iepazīties ražotāja katalogā.
Detaļu izkārtojuma attēlus un rezerves daļu sarakstus Jūs atradīsiem mūsu mājas lapā: www.flex-tools.com
Atbildības izslēgšana
Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem un peļnas zudumiem uzņēmuma darbības pārtraukšanas gadījumā, kurš tika izraisīts izstrādājuma vai izstrādājuma neiespējamās izmantošanas dēļ.
Ražotājs un viņa vietnieks nav atbildīgi par materiālajiem zaudējumiem, kuri tika izraisīti, izstrādājumu neprasmīgi izmantojot vai izmantojot to savienojumā ar citu ražotāju izstrādājumiem.
