| Produkta veids | Iegremdējamais sūknis tīram un netīram ūdenim |
| Zīmols | Stanley |
| Modelis | STNP750 |
| Nominālā jauda | 750 W |
| Barošanas spriegums | 230 V ~ 50 Hz |
| Maksimālais pacelšanas augstums | 8 m |
| Maksimālā plūsma | 13 500 l/h |
| Maksimālais cietvielu izmērs | 35 mm |
| Maksimālais iegremdēšanas dziļums | 7 m |
| Maksimālā šķidruma temperatūra | 35 °C |
| Atlikuma ūdens augstums | 5 mm (tīra ūdens režīms) |
| Kabeļa garums | 10 m |
| Aizsardzības klase | IPX8 |
| Motora izolācija | F klase |
| Neto svars | 5.9 kg |
| Savienojumu diametrs | 25.4 – 31.75 – 38.1 mm |
| Funkcijas | Regulējams pludiņš, salokāmas kājas (tīram/netīram ūdenim) |
| Apkope | Pēc lietošanas izskalot ar tīru ūdeni, regulāri pārbaudīt pludiņu |
| Drošība | Nepieciešams diferenciālais slēdzis 30 mA, pretsala aizsardzība |
Bieži uzdotie jautājumi - STNP750 STANLEY
Lietotāju jautājumi par STNP750 STANLEY
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Iegremdējamā sūknis PDF formātā bez maksas! Atrodiet savu rokasgrāmatu STNP750 - STANLEY un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. STNP750 zīmola STANLEY.

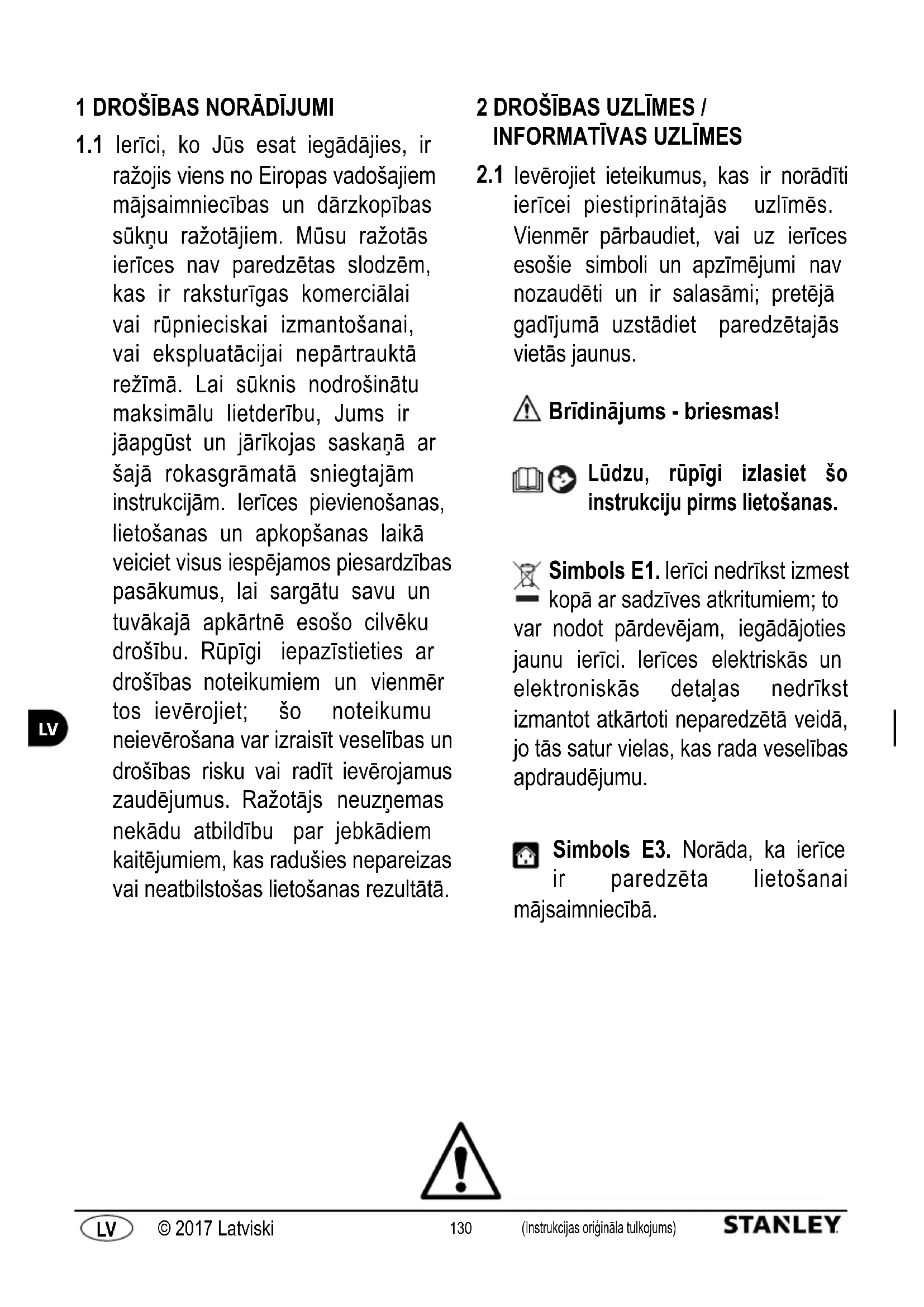

LIETOŠANAS INSTRUKCIJA STNP750 STANLEY
1.1 lerīci, ko Jūs esat iegādājies, ir ražojis viens no Eiropas vadošajiem mājsaimniecības un dārzkopības sūkņu ražotājiem. Mūsu ražotās ierīces nav paredzētas slodzēm, kas ir raksturīgas komerciālai vai rūpnieciskai izmantošanai, vai ekspluatācijai nepārtrauktā režīmā. Lai sūknis nodrošinātu maksimālu lietderību, Jums ir jāapgūst un jārīkojas saskaņā ar šajā rokasgrāmatā sniegtajām instrukcijām. Ierīces pievienošanas, lietošanas un apkopšanas laikā veiciet visus iespējamos piesardzības pasākumus, lai sargātu savu un tuvākajā apkārtnē esošo cilvēku drošību. Rūpīgi iepazīstieties ar drošības noteikumiem un vienmēr tos ievērojiet; šo noteikumu neievērošana var izraisīt veselības un drošības risku vai radīt ievērojamus zaudējumus. Ražotājs neuzņemas nekādu atbildību par jebkādiem kaitējumiem, kas radušies nepareizas vai neatbilstošas lietošanas rezultātā.
2 DROŠĪBAS UZLĪMES / INFORMATĪVAS UZLĪMES
2.1 levērojiet ieteikumus, kas ir norādīti ierīcei piestiprinātajās uzlīmēs. Vienmēr pārbaudiet, vai uz ierīces esošie simboli un apzīmējumi nav nozaudēti un ir salasāmi; pretējā gadījumā uzstādiet paredzētajās vietās jaunus.
Brīdinājums - briesmas!
Lūdzu, rūpīgi izlasiet šo instrukciju pirms lietošanas.
Simbols E1. lerīci nedrīkst izmest kopā ar sadzīves atkritumiem; to nodot pārdevējam, iegādājoties nu ierīci. lerīces elektriskās un ktroniskās detaļas nedrīkst tantot atkārtoti neparedzētā veidā, ās satur vielas, kas rada veselības raudējumu.
Simbols E3. Norāda, ka ierīce ir paredzēta lietošanai saimniecībā.
CE CE simbols. Norāda, ka ierīce atbilst attiecīgajām ES direktīvām.
Šā izstrādājuma izolācijas
klase ir I. Tas nozīmē, ka tas ir aprīkots ar aizsargzemējuma vadītāju (tikai tādā gadījumā, ja uz iekārtas ir norādīts simbols).
3 DROŠĪBAS NOTEIKUMI / ATLIKUŠIE RISKI
3.1 DROŠĪBAS PASĀKUMI: AIZLIEGUMI
3.1.1 Traumatisma risks! NEDRİKST Įaut ierīci izmantot bērniem vai personām, kam ir traucētas fiziskās, maņu orgānu vai garīgās spējas, vai kam nav nepieciešamās pieredzes un zināšanu. Bērni nedrīkst ierīci lietot kā rotaļlietu. Bērniem ir aizliegts veikt tīrīšanu un lietotājam paredzēto apkopi.
3.1.2 Sprādzienbīstamība vai saindēšanās risks! Nekādā gadījumā nelietojiet ierīci ar uzliesmojošiem un toksiskiem šķidrumiem vai šķidrumiem, kuru īpašības neatbilst tās pareizai darbībai.
3.1.3 Traumatisma risks! Nevērsiet ūdens strūklu pret cilvēkiem vai dzīvniekiem.
3.1.4 Nāvējošas elektrotraumas risks! Nevērsiet ūdens strūklu pret pašu ierīci, elektrodetalām vai citām elektroierīcēm.
3.1.5 Īsslēguma risks! Nelietojiet ierīci ārpus telpām lietus laikā. Tas neattiecas uz iegremdējamajiem sūkņiem, kurus drīkst izmanatot arī lietus laikā; tomēr ir svarīgi nodrošināt, lai kontaktdakšas savienojumi (A12) un jabkuri pagarinātāji ir aizsargāti pret ūdens šļakatām un applūdināšanu.
3.1.6 Traumatisma risks! Neļaujiet ierīci izmantot bērniem vai personām, kam ir traucētas fiziskās, maņu orgānu vai garīgās spējas, vai jebkurām nepiederošām personām.
3.1.7 Nāvējošas elektrotraumas risks! Nepieskarieties kontaktdakšai (A12) un/vai kontaktligzdai ar slapjām rokām.
3.1.8 Nāvējošas elektrotraumas un īsslēguma risks! Ja ir bojāts barošanas kabelis (A8), tas ir jānomaina ražotājam, autorizētam servisa centram vai atbilstoši kvalificētām personām, lai novērstu jebkādus riskus.
3.1.9 Sprādzienbīstamība! Nelietojiet ierīci, ja ir bojāta sūkšanas vai padeves šļūtene.
3.1.10 Traumatisma risks! Novietojiet ierīci stabilā stāvoklī; izmantojot ierīci peldbaseinu, dārza dīku vai citu āraūdenstilpju tuvumā, turiet to vismaz 2 m attālumā no ūdens malas un aizsargājiet to no iekrišanas ūdenī vai applūdināšanas. Tas neattiecas uz iegremdējamajiem sūkņiem, jo tos ir atļauts iegremdēt ūdenī.
3.1.11 Traumatisma risks! Pārbaudiet, vai ierīce ir aprīkota ar datu plāksnīti, kurā ir norādīta tās specifikācija; ja tās nav, nekavējoties sazinieties ar izplatītāju. Nedrīkst lietot ierīces bez datu plāksnītes, jo tās nav iespējams identificēt un tās ir potenciāli bīstamas.
3.1.12 Sprādzienbīstamība! Nav atļauta jebkāda regulētājvārstu, drošības vārstu vai citu drošības ierīču regulēšana, kā arī iejaukšanās to iestatījumos.
3.1.13 Applaucēšanās risks! Spiediena slēdža disfunkcijas vai ūdens padeves traucējumu gadījumā sūkņa korpusā (A4) palikušais ūdens var pārkarst un izplūstot izraisīt applaucēšanos.
3.1.14 Traumatisma risks! Ja pastāv aizkeršanās risks, nedarbiniet nepieskatītu ierīci.
3.1.15 Īsslēguma risks! Nepārvietojiet ierīci, velkot aiz kontakdakšas (A12), barošanas kabeliem (A8) vai citiem savienojuma armatūras elementiem; izmantojiet rokturi (A4 b).
3.1.16 Sprādzienbīstamība! Neļaujiet transportlīdzekļiem braukt pāri sūkšanas vai padeves šļūtenei. Nevelciet vai nepārvietojiet ierīci aiz sūkšanas vai padeves šļūtenes.
3.1.17 Traumatisma risks! Nelietojiet ierīci, ja sūknējamajā šķidrumā atrodas cilvēki vai dzīvnieki, vai viņi var nonākt saskarē ar to.
3.2 DROŠĪBAS PASĀKUMI: PRASĪBAS
3.2.1 Īsslēguma risks! Visiem elektrovadošajiem elementiem ir jābūt aizsargātiem pret ūdens šlakatām.
3.2.2 Nāvējošas elektrotraumas risks! Pieslēdziet ierīci vienīgi tādam elektroenerģijas avotam, kas atbilst attiecīgajiem standartiem (IEC 603641-1); palaišanas laikā ierīce var radīt traucējumus elektriskajā sistēmā. Savienojiet ierīci vienīgi ar tādu kontaktrozeti, kurai ir uzstādīta paliekošās strāvas ierīce, kas ir paredzēta 30 mA vai mazāk. Izmantojiet vienīgi tādus elektrības pagarinātājus, kuri atbilst attiecīgajiem noteikumiem, ir apstiprināti izmantošanai ārpus telpām un kuru vada šķērsgriezums nav mazāks kā ierīces barošanas kabelim. Uz spolēm uztīti barošanas kabeļi ir pilnībā jāatritina.
3.2.3 Briesmas! lerīce nekādā gadījumā nedrīkst darboties bez ūdens; vienmēr pirms tā iedarbināšanas pielejiet sūkņa korpusu (A4) ar ūdeni. Pat īslaicīga ekspluatācija bez ūdens var radīt bojājumu.
3.2.4 Nejaušas ieslēgšanas risks! Vienmēr pirms jebkādu darbu veikšanas ar ierīci atvienojiet kontaktdakšu (A12) no kontaktrozetes.
3.2.5 Briesmas! Lai garantētu ierīces drošību, sūknējamā šķidruma maksimālā temperatūra nedrīkst pārsniegt 35 °C. Apkārtējās vides temperatūra nedrīkst noslīdēt zem +5 °C.
3.2.6 Briesmas! lerīce nav paredzēta iedzīvotāju vajadzībām paredzētā ūdens vai dzeramā ūdens sūknēšanai. Sūknējamais ūdens var būt piesārņots ar noplūdušu smērvielu.
3.2.7 Traumatisma risks! lerīces un elektrisko komponentu apkopi un/vai remontu drīkst veikt tikai speciālisti.
3.2.8 Traumatisma risks! Pirms šlūtenes atvienošanas no ierīces izlaidiet palikušo spiedienu; lai to izdarītu, atvienojiet ierīci no elektroenerģijas padeves un atveriet patērētāja izplūdes atveri.
3.2.9 Traumatisma risks! Pirms lietošanas un regulāros intervālos pārbaudiet piederumus un pārliecinieties, vai ierīces sastāvdaļām nav atteices un/vai nolietojuma pazīmju.
4 VISPĀRĒJA INFORMĀCIJA
4.1 Rokasgrāmatas lietošana
Šī rokasgrāmata ir neatņemama ierīces sastāvdaļa, un tā ir jāsaglabā turpmākai uzziņai. Lūdzu, pirms ierīces uzstādišanas/lietošanas rūpīgi izlasiet rokasgrāmatu. Pārdodot ierīci, rokasgrāmata ir jānodod kopā ar ierīci tās jaunajam īpašniekam. Nodrošiniet, lai pirms ierīces iedarbināšanas rokasgrāmata būtu pieejama ikvienam lietotājam un viņš varētu iepazīties ar drošības un ekspluatācijas instrukcijām.
4.2 Piegâde
lerīce tiek piegādāta kartona kastē.
Piegādes komplekts ir attēlots 1. attēlā.
4.2.1 lerīcei pievienotais informatīvais materiāls
D1 Lietošanas un apkopes rokasgrāmata
D2 Drošības norādījumi
D3 Garantijas noteikumi
4.3 lepakojuma utilizēšana
lepakojuma materiāli nav kaitīgi apkārtējai videi, taču tie tik un tā ir jāpārstrādā vai jāizmet, ievērojot attiecīgajā valstī spēkā esošās prasības.
5 TEHNISKÄ INFORMÄCIJA
5.1 Paredzētais pielietojums
Sādas ierīces ir piemerotas tāda tīra vai piesārnota ūdens sūknēšanai, kurā suspendēto cieto dalīņu izmērs nepārsniedz 35 mm (piemēram, izsūknēšanai applūdināšanas gadījumā, kā arī izmantošanai lietus ūdens tvertnēs vai rezervuāros). levērojiet izmantotās ierīces veidam atļauto dalīņu izmēru; dalīņu izmēri un tehniskā papildinformācija ir sniegta šīs rokasgrāmatas drošības datu tabulā.
Ierīces līdz 5 mm lielām daljñām ir piemērotas tīramūdenim, bet 25 mm un lielākām daljñām - piesārṇotamūdenim. Grants un smiltis nav iekļautas atsauces materiālos par daljñām un/vai cietām vielām! Tas attiecas uz mīkstiem, elastīgiem materiāliem (piemēram, plūksnām vai lapām), kas neaizprostos sūkņa korpusu (A4), tādējādi nenobloķējot darbratu un nesabojājot motoru. Ja nav iespējams nodrošināt, ka sūknējamais šķidrums nesatur smiltis vai granti, ierīci nedrīkst darbināt nepieskatītu. Ja iesprūst darbrats, ierīce ir nekavējoties jāizslēdz un darbrats ir jāatbrīvo no aizsprostojuma, skalojot ar tīruūdeni.
Ierice atbilst Eiropas standartam EN 60335-2-41.
5.2 Nepareizs lietojums
Aizliegts lietot nekvalificētām personām un personām, kuras nav iepazinušās un sapratušas lietošanas pamācībā izklāstītās instrukcijas. Aizliegta uzliesmojošu, sprādzienbīstamu, toksisku vai kīmiski agresīvu škidrumu padeve ierīcei.
Aizliegta ierīces lietošana potenciāli uzliesmojošā vai sprādzienbīstamā vidē.
Aizliegta jebkāda ierīces pārveidošana. Jebkāda ierīces pārveidošana anulēs garantiju un atbrīvos ražotāju no jebkādas civiltiesiskās un krimināltiesiskās atbildības.
Slīpēšanas un pulēšanas vielas vai citas vielas, kuras saēd materiālus, bojā ierīcī. Šīs ierīces nav piemērotas tādu škidrumu sūknēšanai, kuri satur abrazīvas smiltis, dubļus vai mālus. Šīs ierīces ir piemērotas ūdens sūknēšanai sanitārās higiēnas vajadzībām, taču ne dzeramā ūdens sūknēšanai!
Ar šim iericēm nedrīkst sūknēt fekālijas saturošas vielas.
lerīces nav piemērotas izmantošanai kā strūklaku sūknus, kā dārza dīku filtrācijas sūknus vai nepārtrauktai ekspluatācijai (piemēram, nepārtauktai ūdens recirkulācijai peldbaiseinu filtru sistēmās vai industriālajai izmantošanai).
Nedarbiniet ierīci bez ūdens vai nesūknējiet šķidrumus, vārstam esot noslēgtam!
5.3 Galvenās sastāvdaļas (1. att.)
A1 Sūkšanas siétinš
A2 Piegādes komplektācija
A3 Piegādes uzmava
A4 Sūkna korpuss
A4b Rokturis
A5 Pludinslēdzis
A5b Pludinslēdža kabela skava
A6 Salokāma pēda (ja úzstādīta)
A7 Atgaisošanas atvere
A8 Barošanas kabelis
A12 Kontaktdakša
6 UZSTĀDĪŠANA
Bridinājums - briesmas!
Visi uzstādīšanas un montāžas darbi ir jāveic, kad ierīce ir atvienota no strāvas (3. att.).
Bridinājums - briesmas!
Vienmēr pirms izmantošanas veiciet ierīces vizuālu pārbaudi, it īpaši pārbaudot, vai nav bojāta kontaktdakša (A12) un barošanas kabelis (A8). Aizliegts izmantot bojātu ierīci; bojājuma gadījumā ierīce ir jānodod pārbaudei servisa centrā vai pilnvarotam elektrikim.
Bridinājums - briesmas!
Ja tiek pārgriezts barošanas kabelis (A8), tad garantija tiek anulēta un uz klienta rēķina remonta laikā ir jāuzstāda originālais nomaiņas barošanas kabelis (A8) (pat veicot remontu garantijas laikā). Ja ir nepieciešams pagarināt barošanas kabeli (A8), tad ir atļauts lietot pagarinātāju, kura šķērsgriezums nav mazāks kā originālajam barošanas kabelim (A8). Nekādā gadījumā neceliet ierīci vai neatvienojiet kontakdakšu (A12) no kontaktrozetes, velkot aiz barošanas kabela (A8).
6.1 Padeves šlūtenes uzstādīšana
Pirms padeves šlūtenes savienošanas nogrieziet piegādes uzmavu (A3) un veidojiet to tā, lai tā nodrošinātu iespējami lielāko caurplūdumu izmantotajai šlūtenei (4. att.).
Ideālā gadījumā šlūtenes diametram ir jābūt lielākam par ierīcei paredzēto daļiņas izmēru. Mazāks šlūtenes izmērs krasi samazinās caurplūdumu. Uzskrūvējiet uzmavu uz sūkna korpusa (A4), tad savienojiet padeves šlūteni ar padeves uzmavu (A3, 4. att.).
6.2 lerīces atgaisošana
legremdējiet ierīci sūknējamajā škīdrumā sagāžot, lai no korpusa izlaistu visu gaisu (5. att.). Turiet ierīci šādā sagāztā stāvoklī tik ilgi, kamēr vairs neizplūst gaisa burbuļi; tagad ierīce ir sagatavota ekspluatācijai.
Starp plastmas ieriču augšejām un apakšējām dalām ir atgaisošanas atvere (A7), kas gaisam ħauj izplūst lēni. Kad viss gaiss ir izplūdis, no šīs atveres sāk tecēt ūdens; tas ir nepieciešams tehnisku iemeslu dēļ un nav uzskatāms par defektu. Tehniskajos datos norādītais caurplūdums pieļauj šādu noplūdi!
Tērauda sūkņiem šī atgaisošanas atvere (A7) atrodas ierīces augšpusē.
6.3 Piezīmes par uzstādīšanas vietu
Pirms ierīce tiek uzstādīta, rokturim (A4 b) ir jāpiesien atgūšanas virve, kas nodrošina vienkāršu nolaišanu paredzētajā vietā/atgūšana (6. att.). Ja iespējams, ierīce ir jāiekarina sūknējamajā šķidrumā pietiekamā augstumā no pamatnes, lai nepieļautu neatbilstoša izmēra cietu dāļinu iesūkšanu, kas varētu aizdambēt sūkšanas sietinu (A1) vai nobloķet darbratu (6. att.). Pretējā gadījumā ierīci ir iespējams arī nedaudz pacelt virs pamatnes (piemēram, novietojot uz kieģeljiem, 6. att.); tomēr šajā gadījumā tā iesūks vairāk netīrumu dāļinu, kas to var eventuāli aizsprostot
Pēc ierīces izslēgšanas ūdens šlūtenė plūst atpakal; to var novērst, uzstādot pretvārstu. Uzstādot ātras darbības slēgvārstu šljūtenes atvienošanai piemērotā punktā, tiek atvieglota tīrīšana un apkope. Ja ierīce tiek izmantota drenāžas nosēdtilpnē vai sūkņa bedrē, rezervuāram ir jābūt pietiekoši lielam, lai nodrošinātu ierīces darbību. Ierīces pludīnslēdzim (A5) jāspēj brīvi peldēt, bez ierobežojumiem, jo pretējā gadījumā nav iespējams nodrošināt normālu darbību. Ja neesat pārliecināts, ka pludīnslēdzis (A5) spēj pareizi ieslēgties ur izslēgties, ir nepieciešama ierīces uzraudzība.
6.4 Drošības pasākumi
Lietotājam ir jānovērš kaitējumi, kas izriet no telpu applūdināšanas vai citiem cēloņiem ierīces vai ārēju sastāvdaļu atteices gadījumā, piemērojot atbilstošus pasākumus (piemēram, uzstādot pretapplūdes aizsardzības kontūru, trauksmes sistēmu, rezerves sūkni, savākšanas tvertni vai līdzīgus risinājumus), kuriem ir jābūt savienotiem ar atsevišku, bezatteices elektrisko ēedī. Drošības pasākumiem ir jābūt atbilstošiem konkrētiem lietošanas apstākljiem un tiem ir jāspēj samazināt un/vai novērst ūdens noplūžu radītos kaitējumus.
Lietotājam ir arī jāuztāda smidzināšanas aizsargs, lai novērstu, ka sūkņa atteices dēl izraisītas ūdens noplūdes vai šļakatas varētu radīt kaitējumu. Ir jāuzstāda rezerves sūknis vai grīdas noteka, lai nodrošinātu, ka viss ūdens no noplūdēm ir nekavējoties aizvadīts. Pretējā gadījumā ir iespējams uzstādīt trauksmes sistēmu, lai ūdens noplūdes gadījumā iedarbinātu trauksmes signālu un/vai ierīces un ūdens padeves avārijas izslēgšanu, tādējādi nepieļaujot kaitējumu aprīkojumam vai īpašumam.
Mēs iesakām arī visu ierīces uzstādīšanas telpā esošo aprīkojumi novietot 5-10 cm virs grīdas, lai jebkādas ūdens noplūdes neradītu tūlītēju kaitējumu. Ražotājs neuzņemas nekādu atbildību par kaitējumu, ko izraisījusi šī ieteikuma neievērošana.
Brīdinājums - briesmas! Sausā darbība
Ja ierīce ilgāk kā 5 minūtes darbojas ar noslēgtu ūdens iesūkšanas punktu, pārkaršanas rezultātā tā var sabojāties. Ja ir traucēta normāla ūdens plūsma, izslēdziet ierīci.
Sausā darbība neatgriezeniski sabojās ierīci, tāpēc nekad neļaujiet tai darboties sausi ilgāk par 10 sekundēm.
7 REGULÉŠANA
7.1 Sākotnējā regulēšana
Ierice ir sagatavota ekspluatācijai; vienīgā nepieciešamā iestatīšana ir pludiņslēdža (A5) regulēšana nostrādāšanas punktos un ārpus tiem, kas ir piemēroti noteiktiem sūknēšanas apstākliem.
7.2 Pludinslēdža regulēšana
Lai regulētu pludiņslēdža nostrādāšanas punktus, saīsiniet pludiņslēdža kabeli tā skavā (A5 b, 7. att.). Jo īsāks kabelis, jo ilgāk līdz slēdža nostrādāšanai un ātrāk tas izslēgsies.
7.3 īpašās funkcijas
7.3.1 Pamata mainigais tiram üdenim vai noteküdeniem
Daudzfunkcionālajiem modeliem pēda uz ierīces pamatnes ir salokāma (A6), kas ľauj pārslēgt sūkni no notekūdeņu režīma uz tīrā ūdens režīmu. Šajā gadījumā ierīce iesūc ūdeni līdz palikušajam dzilumam (5 mm), tomēr tā spēj darboties vienīgi ar suspendētām cietajām dalinām, kuru izmērs ir maks. 5 mm (8. att.).
7.3.2 Pludinslēdža (A5) noblokēšana
Dažiem modeliem pludinslēdzis (A5) ir noblokejams vertikālā stāvoklī stiprinājumā (A5 b, 9. att.). Ja pludinslēdzis ir blokēts, ierīce darbojas nepārtrauktā režimā (neatkarīgi no ūdens līmeņa), un tās ekspluatācija ir atļauta vienīgi cilvēku uzraudzībā, lai nepieļautu sauso darbību.
8 PALAIŠANA UN PIEPILDIŠANA AR ÜDENI
Bridinājums - briesmas!
Visi uzstādīšanas un montāžas darbi ir jāveic, kad ierīce ir atvienota no strāvas (3. att.).
8.1 Palaišana
Pēc ierīces pievienošanas, kā aprakstīts 6. punktā, un visu drošības norādījumu izpildīšanas drīkst savienot kontaktdakšu (A12). Ierīce ieslēdzas automātiski tad, kad ūdens līmenis sasniedz augstumu, kas ir noteikts pludiņslēdža nostrādāšanai, un izslēdzas tad, kad ir sasniegts izslēgšanas līmenis.
8.2 Sūkna piepildīšana arūdeni
Piepildīšanai/palaišanai ierīcei ir nepieciešams tāds ūdens līmenis, kas ir 30 - 50 mm virs minimālā sūkšanas līmeņa. Pēc tam, kad ierīce ir piepildīta ar ūdeni, tā spēj sūknēt līdz noteiktam minimālajam līmenim. Ierīce iesūc ūdeni caur sūkšanas sietiņu (A1) tās pamatnē un pa padeves šļūteni, kas ir savienota ar padeves uzmavu (A3), nogādā to līdz nepieciešamajam punktam.
Ja üdens netiek iesūkts vienmērīgi, lai gan üdens ir pietiekamā līmenī, un motors darbojas, sūkņa kospusā (A4) vēl var būt palicis gaiss Rīkojieties atbilstoši 6.2 punktā noteiktajai kārtībai un veiciet atkārtotu atgaisošanu.
8.3 Sūkna piepildīšana ar ūdeni
Ierīcei noteiktās caurplūduma vērtības ir maksimālās vērtības, kas samazinās, ja tiek izmantotas ārējās sastāvdaļas (piemēram, padeves šļūtene, līkumi, ierobežotāji utt.). Izvēloties ierīci, tas ir jāņem vērā. Faktiskais caurplūdums noteiktiem uzstādīšanas nosacījumiem ir norādīts caurplūduma diagrammā (10. att.).
9 APKOPE
Bridinājums - briesmas!
Pirms jebkādas tehniskās apkopes procedūras un/vai traucējummeklēšanas atvienojiet barošanas kabeli (A8) no kontaktrozetes. Pēc tam ir iespējams veikt visus tehniskās apkopes un tīrīšanas darbus.
9.1 Tirišana
Pēc katras lietošanas reizes noskalojiet ierīci un visas ārējās sastāvdaļas ar tīru ūdeni. Notīriet cietos nosēdumus ar ūdens strūklu. Sūkņa korpusā (A4) iekļuvuši netīrumi un māls nobloķē darbratu, izraisot nepareizu darbību pēc sūkņa atkārtotas ieslēgšanas.
Ja šī procedūra netiek ievērota, ierīci vairākas dienas var iegremdēt 35 °C siltā ūdenī, lai izškīdinātu netīrumus.
9.2 Darbības pārbaude
Regulāri pārbaudiet pludiņslēdža (A5) nostrādāšanu, lai novērstu nepareizu darbību.
10 GLABĀŠANA
Ir būtiski, lai ierīce tiktu aizsargāta no sala ietekmes, tādēļ, temperatūrai nepārsniedzot +5 °C, tā ir jānomontē un jāglabā sausā vietā, kas nav pakļauta sala ietekmei.
11 TRAUCĒJUMMEKLĒŠANA
| Problēmas lespējamie iemesli Risinājumi | ||
| lerīce nesūknē ūdeni, jo nedarbojas motors. | 1. Pārāk zems tīkla spriegums. | 1. Pārbaudiet, vai ir tīkla spriegums un vai kontaktdakša (A12) ir cieši savienota. |
| 2. Kontaktdakša (A12) nav pienācīgi savienota. 2. Cieši savienojiet | kontaktdakšu (A12). | |
| 3. Nostrādā paliekošās strāvas ierīce. | 3. Atiestatiet paliekošās strāvas ierīci. Ja ierīce nostrādā atkārtoti, tad sazinieties ar elektriķi. | |
| 4. lesprūdis darbrats. 4. Atbrīvojiet darbratu no iespējamiem traucākjiem. | ||
| 5. Bojāts motors vai kondensators. 5. Pazinojiet izplatītājam. | ||
| lerīce nesūknē ūdeni, lai gan motors darbojas. | 1. Aizsērējis sūkšanas sietiņš (A1). 1. Iztīriet sūkšanas sietiņu (A1). | |
| 2. lesprūdis pretvārsts (ja uzstādīts). 2. Tīriet vai nomainiet pretvārstu (ja uzstādīts). | ||
| 3. Sūkņa kospusā (A4) ir gaisa burbulis. | 3. Sagāziet ierīci zem ūdens, lai gaiss varētu izplūst no sūkņa korpusa (A4). | |
| lerīce piegādā tikai nelielu ūdens daudzumu. | 1. Dalēji aizsērējis sūkšanas sietiņš (A1). 1. Iztīriet sūkšanas sietiņu (A1). | |
| 2. Nosprostota šļūtene. 2. Atbrīvojiet aizsprostojumu. | ||
| 3. Pārāk maza padeves šļūtene. 3. Izmantojiet šļūtenes ar minimālø 25 mm (1"). | ||
| 4. Ūdens izvada punkts pārāk augstu attiecībā pret ierīci. | 4. levērojiet, ka pārmērīgs spiedienaugstums samazina caurplūdumu. | |
| Nevienmērīga darbība. | 1. Cietās dalīnas neļauj darbratam brīvi griezties. | 1. Iztīriet netīrumus! |
| 2. Pārāk karsts šķidrums. | 2. Sūknējamā šķidruma maksimālā temperatūra nedrikst pārsniegt 35 °C. | |
| 3. Elektriskais spriegums ārpus pielaides diapazona. | 3. Savienojiet ierīci ar elektrosistēmu, kas atbilst norādījumu plāksnītē noteiktajām prasībām. | |
| 4. Bojāts motors. | 4. Pazinojiet izplatītājam. | |
| Ūdens sūkšanās no sūkņa korpusa (A4) | 1. Ūdens sūcas no atgaisošanas atveres (A7) starp augšējām un apakšējām dalām. | 1. Rīcība nav nepieciešama; atgaisošanas atvere ir tehniski nepieciešama. |
GARANTIJA
Ar šajā rokasgrāmatā aprakstītajām ierīcēm saistītās garantijas ir atkarīgas no atbilstības visām rekomendācijām, kas tajā ir ietvertas, it īpaši tām, kas ir saistītas ar lietojumu, uzstādīšanu un ekspluatāciju.
Saskaņā ar spēkā esošajiem tiesību aktiem aprakstītajam produktam mēs nodrošinām 24 mēnešu garantiju (12 mēnešu garantija profesionālas tirdzniecības uzņēmumiem) no iegādes datuma, kas aptver materiālu vai izgatavošanas defektus. Garantijas pakalpojuma pieprasījumiem ir jāpievieno pirkumu apliecinoša dokumenta origināls.
Garantija neietver attiecīgās ierīces demontāžas un uzstādīšanas izmaksas ekspluatācijas vietā, remonta personāla ceļa izdevumus uz un no ekspluatācijas vietas vai transporta izdevumus.
Prasības, kas izriet no nepareizas uzstādīšanas vai ekspluatācijas, izmantošanas nepiemērotos apstākļos, nolaidības, komerciālas lietošanas vai neatbilstošu remonta mēģinājumu rezultātā, netiek iekļautas garantijā un par tām mēs neuzņemamies nekādu atbildību; tāpat tiek izslēgta parastā nolietošanās.
Izrietošās izmaksas un it īpaši pārbaudes un transporta izdevumi būs jāapmaksā sūtītājam un/vai ierīces operatoram. Tas ir spēkā arī, it īpaši, ja garantijas pieprasījums ir iesniegts, bet tiek konstatēts, ka ierīce darbojas nevainojami bez defektiem, vai problēma nav saistīta ar materiālu vai izgatavošanas defektiem. Ikvienam produktam tiek veikta rūpīga tehniskā pārbaude, pirms tas tiek atdots lietotājam. Garantijas remontdarbi ir jāveic tikai kādā no mūsu servisa centriem vai pilnvarotā remontdarbnīcā. Klientam vai nepilnvarotām trešajām pusēm mēginot veikt remontu garantijas perioda laikā, tiek zaudētas visas garantijas tiesības.
Nogriežot kontaktdakšu un/vai saïsinot barošanas kabeli, tiek zaudētas garantijas tiesības.
Mūsu garantijas laikā veiktais darbs nepagarina garantijas periodu un neļauj pieprasīt jaunu garantijas periodu nomainītajām vai remontētajām daļām. Ir izslēgtas visas turpmākās tiesības, ieskaitot tiesības uz atlaidēm, izmainām vai kompensācijām, vai jebkāda veida izrietošiem kaitējumiem.
Nepareizas darbības gadījumā sazinieties ar tirdzniecības vietu, kurā produkts tika iegādāts, uzrādot pirkumu apliecinošu dokumentu.
| Tehniskie dati Mērvienība SXUP400PCE SXUP750PTE SXUP750XCE SXUP1100XDE | |||||
| Spriegums V/Hz | 230 V ~ 50 Hz 230 | V ~ 50 Hz 230 V ~ 50 Hz | 230 V ~ 50 Hz | ||
| Jauda W 400 750 750 1100 | |||||
| Maks. spiedienaugstums (Hmax) | m | 8 8 | 8.5 10.5 | ||
| Maks. caurplūdums (Qmax) | l/h | 9000 | 13500 | 11000 | 16500 |
| Maks. ūdens temperatūra (Tmax) | °C | 35 | 35 | 35 | 35 |
| Max. iegremdēšanas dzilums | m | 7 7 7 7 | |||
| Atlikušais ūdens līmenis | mm | 5 | 5 / 32 | 23 | 45 |
| Maks. daljņas izmērs | ∅ mm | 5 | 5 / 30 | 5 | 35 |
| Aizsardzības klase | - | ||||
| Motora izolācija | - | F klase | F klase | F klase | F klase |
| Motora aizsardzība | - | IPX8 | IPX8 | IPX8 | IPX8 |
| Tīrsvars | kg | 4.3 | 5.9 | 5.9 | 7.0 |
| Bruto svars | kg | 4.7 | 6.5 | 6.6 | 7.7 |
| Savienotājelementa diametrs | mm | 25.4 – 31.75 – 38.1 | 25.4 – 31.75 – 38.1 | 25.4 – 31.75 | 25.4 – 31.75 – 38.1 |
| Kabela garums | m | 10 | 10 | 10 | 10 |
Var tikt ieviesti tehniskie grozijumi!
