Zīmols	Elica
Modelis	Elite 14 LUX 50 X
Produkta veids	Nosūcējs ar izvadu vai recirkulāciju
Platums	50 cm
Elektroapgāde	230 V ~ 50 Hz
Apgaismojuma jauda	LED 3W max (E14)
Ātrumu skaits	3 ātrumi + izslēgšana
Vadības veids	Mehāniskie slēdži
Tauku filtrs	Metāla, mazgājams trauku mazgājamajā mašīnā
Aktivētās ogles filtrs	Opcija recirkulācijas versijai, jāmaina ik pēc 4 mēnešiem
Gaisa izvada diametrs	150 mm (aptuveni)
Minimālais drošības attālums (elektriskā)	50 cm
Minimālais drošības attālums (gāze)	65 cm
Enerģijas patēriņš	A+ klase (aptuveni)
Neto svars	Aptuveni 8 kg
Trokšņa līmenis	Mazāks par 65 dB(A) (aptuveni)
Materiāls	Nerūsējošais tērauds
Uzstādīšana	Iebūvējams vai zem skapja
Izmantošana	Izplūdes vai recirkulācijas versija
Garantija	2 gadi (atkarībā no valsts)

Bieži uzdotie jautājumi - Elite 14 LUX 50 X ELICA

Kā uzstādīt nosūcēju Elica Elite 14 LUX 50 X?

Ievērojiet instrukcijas rokasgrāmatā. Minimālajam attālumam starp degļiem un nosūcēju jābūt 50 cm elektriskajai plītij un 65 cm gāzes plītij. Izmantojiet komplektā iekļautās skrūves un ievērojiet vietējos elektriskos standartus.

Vai man izmantot nosūcēju izplūdes vai recirkulācijas versijā?

Izplūdes versijā gaiss tiek izvadīts ārā pa cauruli (nav iekļauta komplektā). Recirkulācijas versijā uzstādiet aktivētās ogles filtrus (opcija), lai recirkulētu gaisu telpā.

Cik bieži man jātīra tauku filtri?

Tīriet metāla filtrus vismaz reizi mēnesī ar rokām vai trauku mazgājamajā mašīnā (īss cikls, zema temperatūra). Mazgāšana var mainīt to izskatu, bet ne efektivitāti.

Kad nomainīt ogles filtru?

Nomainiet aktivētās ogles filtru ne vēlāk kā ik pēc 4 mēnešiem vai biežāk, ja lietošana ir intensīva. To nevar tīrīt vai reģenerēt.

Kā nomainīt nosūcēja spuldzīti?

Atvienojiet ierīci, ļaujiet atdzist, noņemiet iesūkšanas režģi. Nomainiet ar LED spuldzi 3W max, E14. Uzlieciet režģi atpakaļ un pievienojiet.

Ko darīt, ja lampas nedarbojas?

Pārbaudiet, vai spuldzes ir pareizi ievietotas. Ja problēma saglabājas, sazinieties ar pēcpārdošanas servisu. Pirms jebkādām darbībām vienmēr atvienojiet ierīci.

Vai es varu izmantot nosūcēju bez tauku filtra?

Nē, nosūcējs nekad nedrīkst darboties bez pareizi uzstādīta tauku filtra, jo tas rada ugunsgrēka risku. Nomainiet to, ja tas ir bojāts.

Kāda ir nosūcēja maksimālā elektriskā jauda?

Maksimālā jauda nav norādīta rokasgrāmatā, bet nosūcējs ir paredzēts spriegumam 230 V. Izmantojiet piemērotu automātisko slēdzi aizsardzībai.

Vai nosūcēju var vadīt attālināti?

Nē, nosūcējs Elica Elite 14 LUX 50 X ir aprīkots ar manuālām vadības ierīcēm (slēdži). Nepievienojiet to ārējam programmatoram vai taimerim.

Kā samazināt lietošanas ietekmi uz vidi?

Izmantojiet minimālo ātrumu gatavošanas laikā, pagariniet darbību dažas minūtes pēc tam. Regulāri tīriet filtrus, lai saglabātu efektivitāti un samazinātu patēriņu.

LIETOŠANAS INSTRUKCIJA Elite 14 LUX 50 X ELICA

LV lietošanas un uzstādīšanas instrukcija

SR Uputstva za montažu i upotrebu

SL Navodila za montažo in uporabo

HR Uputstva za montažu i za uporabu

LV - lietošanas un uzstādīšanas instrukcija

Stingri ievērojiet šajā rokasgrāmatā sniegtos norādījumus. Ražotājs neuzņemas atbildību par iespējamām problēmām, bojājumiem vai ugunsgrēkiem, kas var rasties ierīces darbības laikā, ja netiek ievēroti šīs rokasgrāmatas norādījumi. Gaisa nosūcējs ir paredzēts ēdiena gatavošanas dūmu un tvaiku iesūkšanai, un tas ir paredzēts tikai lietošanai mājas apstākļos.

• Ir svarīgi saglabāt šo rokasgrāmatu, lai to varētu izmantot jebkurā laikā. Pārdošanas, nodošanas vai pārvākšanās gadījumā pārliecinieties, ka tā paliek kopā ar izstrādājumu.
• Uzmanīgi izlasiet instrukcijas: tajās ir svarīga informācija par uzstādīšanu, lietošanu un drošību.
• Neveiciet nekādas elektriskas vai mehāniskas izmaiņas izstrādājumā vai izplūdes caurulēs.
• Pirms ierīces uzstādīšanas pārbaudiet, vai neviena sastāvdaļa nav bojāta. Pretējā gadījumā sazinieties ar pārdevēju un neveiciet uzstādīšanu.

Piezīme: elementi, kas apzīmēti ar simbolu "(*)", ir izvēles piederumi, kas tiek piegādāti tikai ar dažiem modeļiem, vai arī elementi, kas netiek piegādāti, bet kurus var iegādāties atsevišķi.

Drošības brīdinājumi

- Pirms jebkuras tīrīšanas vai apkopes darbības atvienojiet gaisa nosūcēju no elektrotīkla, izņemot kontaktdakšu vai atslēdzot strāvas padevi.

- Visu uzstādīšanas un apkopes darbību laikā vienmēr valkājiet darba cimdus. • Bērni no 8 gadu vecuma vai personas ar ierobežotām fiziskām, sensorām vai garīgām spējām vai ar nepietiekamu pieredzi un zināšanām šo ierīci drīkst lietot tikai tad, ja viņi tiek atbilstoši uzraudzīti vai ir saņēmuši norādījumus par drošu lietošanu un saprot saistītos riskus. • Bērniem nav atļauts spēlēties ar ierīci vai veikt tās apkopi. • Bērni bez uzraudzības nedrīkst veikt tīrīšanu un apkopi. • Telpās, kurās ir uzstādīta ierīce, ir jānodrošina pietiekama ventilācija, ja gaisa nosūcējs tiek lietots kopā ar citām gāzes vai cita kurināmā ierīcēm. • Gaisa nosūcējs ir jātīra gan no iekšpuses, gan no ārpuses (vismaz reizi mēnesī), vienmēr ievērojot

tehniskās apkopes instrukcijās sniegtos norādījumus. • Ja netiek ievēroti gaisa nosūcēja tīrīšanas un filtru nomaiņas vai tīrīšanas noteikumi, pastāv ugunsgrēka risks.

• Ir stingri aizliegts pagatavot ēdienus "flambē" veidā zem pārsega.
• Spuldzes nomaiņai izmantojiet tikai spuldzes veidu, kas norādīts šīs rokasgrāmatas lampu apkopes/nomaiņas sadaļā. Atklātas uguns izmantošana ir kaitīga filtriem un var izraisīt ugunsgrēku, tādēļ no tās jebkurā gadījumā ir jāizvairās. Cepšana ir jāveic, to uzraugot, lai izvairītos no pārkarsušas eļļas degšanas.

UZMANĪBU! Pieejamās daļas var ievērojami sakarst, ja tās tiek izmantotas kopā ar ēdiena gatavošanas ierīcēm.

• Nepievienojiet ierīci elektrotīklam, līdz instalācija nav pilnībā pabeigta.
• Nepievienojiet ierīci elektrotīklam, līdz instalācija nav pilnībā pabeigta.
• Attiecībā uz tehniskajiem un drošības pasākumiem, kas jāveic, lai izvadītu dūmus, ir svarīgi rūpīgi ievērot vietējo iestāžu noteikumus.
• Šīs ierīces cauruļvadu sistēma nedrīkst būt pieslēgta kādai citai esošai ventilācijas sistēmai, kas tiek izmantota jebkādiem citiem mērķiem, piemēram, dūmu izvadīšanai no iekārtām, kurās izmanto gāzi vai citu kurināmo.
• Neizmantojiet un neatstājiet gaisa nosūcēju bez pareizi ierīkotām spuldzēm iespējama elektriskā trieciena riska dēļ.
• Nekad nelietojiet gaisa nosūcēju bez pienācīgi instalētiem elektrotīkliem.
• Gaisa nosūcēju nekad nedrīkst izmantot kā atbalsta virsmu, ja vien nav īpaši norādīts.
• Izmantojiet tikai stiprinājuma skrūves, kas iekļautas komplektācijā ar izstrādājumu tā uzstādīšanai, vai arī, ja tās nav piegādātas, iegādājieties pareizā veida skrūves.
• Izmantojiet pareizā garuma skrūves, kas identificētas Uzstādīšanas rokasgrāmatā.
• Šaubu gadījumā sazinieties ar pilnvarotu servisa palīdzības centru vai līdzīgu kvalificētu personu.

⚠ UZMANĪBU!

• Nespēja uzstādīt skrūves vai stiprinājuma ierīci saskaņā ar šiem norādījumiem var izraisīt elektriskā apdraudējuma risku.
• Nelietojiet kopā ar atsevišķu programmētāju, taimeri, tālvadības pulti vai jebkuru citu ierīci, kas ieslēdzas

automātiski.

Šī ierīce atbilst Eiropas Direktīvai 2012/19/EC, Waste Electrical And Electronic Equipment (WEEE). Pārliecinoties, vai šis produkts tiek izmests ārā pareizā veidā, izmantotājs veicina izvairīšanos no negatīvajām sekām apkārtējai videi un veselībai.

Simbols ☐ uz produkta vai uz pievienotās dokumentācijas nozīmē, ka ar šo produktu nav jārīkojas kā ar mājas atkritumiem, bet tas ir jānogādā uz tam domātu savākšanas punktu, kur atkārtoti izlieto elektriskās un elektroniskās ierīces. Tas ir jāizmet, respektējot vietējos likumus, kas attiecas uz atkritumu aizvākšanu. Pēc papildu informācijas par produkta izmantošanu, apstrādi un atkārtotu izlietošanu, ir jāgriežas vietējā iestādē, kas nodarbojas ar attiecīgo jautājumu, atkritumu atkārtotās izlietošanas servisā, vai veikalā, kur produkts tika iegādāts.

Ierīce ir izstrādāta, pārbaudīta un ražota atbilstoši šādām prasībām.

• Drošība: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Veiktspēja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Pareizas lietošanas ieteikumi, lai samazinātu ietekmi uz vidi. Ieslēdziet nosūcēju ar minimālo ātrumu, kad sākat gatavošanu, un atstājiet to ieslēgtu pāris minūtes pēc tam, kad gatavošana ir pabeigta. Palieliniet ātrumu tikai tad, ja ir liels daudzums dūmu un tvaiku, un izmantojiet palielināto ātrumu (-us) tikai ārkārtējos gadījumos. Nomainiet ogles filtru (-s), ja nepieciešams, lai uzturētu labu smaku samazināšanas efektivitāti. Notīriet tauku filtru (-s), ja nepieciešams, lai uzturētu labu tauku filtra efektivitāti. Izmantojiet vēdināšanas sistēmas maksimālo diametru, kas norādīts šajā rokasgrāmatā, lai uzlabotu efektivitāti un samazinātu troksni.

Izmantošana

Gaisa nosūcējs ir veidots, lai to izmantotu iesūkšanas versijā ar evakuāciju uz ārpusi vai filtrēšanas versijā ar iekšējo recirkulāciju.

Iesūkšanas versija

Tvaiki tiek izvadīti uz ārpusi, caur izvadīšanas cauruli, kas ir piefiksēts pie atloksavienojuma.

⚠ UZMANĪBU!

Evakuācijas caurule nav dota līdzi un tā ir jāiegādājas.

Izvadīšanas caurules diametram ir jābūt vienlīdzīgam ar savienošanas gredzena diametru.

⚠️ UZMANĪBU!

Ja gaisa nosūcējam ir ogļu filtri, tiem ir jābūt noņemtiem.

Pievienot gaisa nosūcēju pie izvadīšanas sienas caurulēm un atvērumiem ar diametru, kas ir vienāds gaisa izejas

diametram (savienošanas atloks).

! Izmantot garu cauruli, pēc iespējas mazāku.

! Izmantot cauruli ar pēc iespējas mazāk locījumiem (locījuma maksimālais leņķis: 90°).

! Izvairīties no caurules diametra straujām izmaiņām.

Uzmanību! Ja gaisa nosūcējam ir ogles filtrs, tam ir jābūt noņemtam

Filtrējošā versija

Iesūktais gaiss tiek attaukots un deodorēts pirms tā nosūtīšanas telpā. Lai izmantotu gaisa nosūcēju šajā versijā, ir nepieciešams ierīkot papildus filtrēšanas sistēmu uz aktīvo ogļu pamata.

Uzmanību! Ja gaisa nosūcējam nav ogles filtra, tam ir jābūt pasūtītam un ierīkotam pirms izmantošanas.

Ierīkošana

Minimālajam attālumam starp plīts virsmu, kur tiek novietoti trauki, un viszemākās gaisa nosūcēja daļas nav jābūt mazākam par 50 cm elektriskās plīts gadījumā un 65 cm gāzes un kombinētas virtuves gadījumā.

Gadījumā, ja ierīkošanas instrukcijās gāzes ierīcei tiek precizēts lielāks attālums, ir nepieciešams to ievērot.

Elektriskā pieslēgšana

Tīkla spriegumam ir jāatbilst spriegumam, kas norādīts uz īpašas etiķetes, kura atrodas gaisa nosūcēja iekšpusē. Ja nosūcējam ir kontaktdakša, pievienojiet to rozetei, kas atbilst spēkā esošajiem noteikumiem un atrodas pieejamā vietā arī pēc uzstādīšanas.

Ja gaisa nosūcējam nav kontaktdakšas (tieša pieslēgšana elektriskajai sistēmai) vai arī kontaktdakša neatrodas pieejamā vietā arī pēc uzstādīšanas, izmantojiet normām atbilstošu bipolāru slēdzi, kas nodrošina pilnīgu atslēgšanu no tīkla sprieguma, pārslodzes kategorijas III nosacījumos, saskaņā ar uzstādīšanas noteikumiem.

⚠ UZMANĪBU!

Pirms pieslēgt gaisa nosūcēju tīkla barošanai un pirms pārbaudīt tā pareizu darbību, vienmēr pārbaudiet, ka tīkla kabelis ir uzstādīts pareizi. Gaisa nosūcējam ir īpaša barošanas caurule; caurules bojājuma gadījumā pieprasiet to tehniskās apkalpošanas servisam.

Uzstādīšana

Pirms uzsākt uzstādīšanu:

- Pārbaudiet, vai iegādātajam produktam ir piemēroti izmēri izvēlētajai uzstādīšanas vietai.

- Noņemiet aktīvās ogles filtru(s), ja tādi ir piegādāti ar ierīci (skatiet attiecīgo sadaļu). Tam( tiem) ir jābūt uzstādītam( iem) atpakaļ tikai tad, ja vēlaties izmantot gaisa nosūcēju filtrācijas versijā.

- Pārbaudiet, vai gaisa nosūcējā nav (transportēšanas dēļ) pievienotu detaļu (piem., maisiņi ar skrūvēm, garantijas u.c.), un, ja tā ir, tās ir jāizņem un jāsaglabā.

Šim gaisa nosūcēja tipam ir jābūt uzstādītam plauktā vai citā balstā.

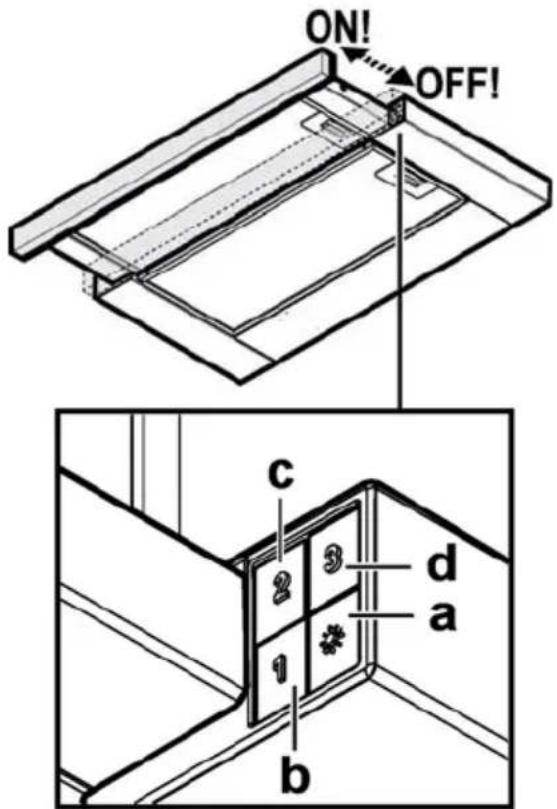

Darbība

Izmantojiet taustiņus, kas atrodas uz nosūcēja priekšpuses, lai ieslēgtu gaismas un iesūkšanas motoru.

a. Gaismas slēdzis ON/OFF. b. Slēdzis OFF/ātrums 1. c. Ātruma 2 izvēle. d. Ātruma 3 izvēle.

Tehniskā apkalpošana

Tīrīšana

Tīrīšanai ir jāizmanto TIKAI mitrs audums, kurš ir samitrināts ar neitrāliem šķidriem mazgāšanas līdzekļiem. NELIETOT TĪRĪŠANAI RĪKUS VAI INSTRUMENTUS!

Neizmantot jebkuru abrazīvus saturošu produktu. NEIZMANTOT ALKOHOLU!

Prettauku filtrs

Attēls 10-21

Notur tauku daļiņas, kas tiek veidotas no ēdiena pagatavošanas.

Prettauku filtram ir jābūt tīrītam katru mēnesi, ar neagresīviem līdzekļiem, manuāli vai trauku mazgājamā mašīnā, pie zemas temperatūras un izmantojot īso ciklu. Ja tas tiek mazgāts trauku mazgājamā mašīnā, prettauku filtra metāla detaļas var kļūt nespodras, bet jebkurā gadījumā to spējas nemainās. Lai noņemtu tauku filtru, ir jāvelk debloķēšanas atsperes rokturis.

Aktīvo ogļu filtrs (Tikai Versijai ar Filtru)

Attēls 20

Notur nepatīkamas smaržas, kuras veidojas no ēdiena gatavošanas.

Ogles filtra piesātināšana notiek pēc vairāk vai mazāk ilgas izmantošanas, atkarībā no virtuves veida un tauku filtru tīrīšanas biežuma. Jebkurā gadījumā, ir nepieciešams nomainīt kartridžu katru ceturto mēnesi.

NEVAR būt mazgāts vai atjaunots.

Noņemt prettauku filtrus.

Novietot ogles filtru uz katras malas un piekārt to uz gaisa nosūcēja.

Novietot atpakaļ prettauku filtru.

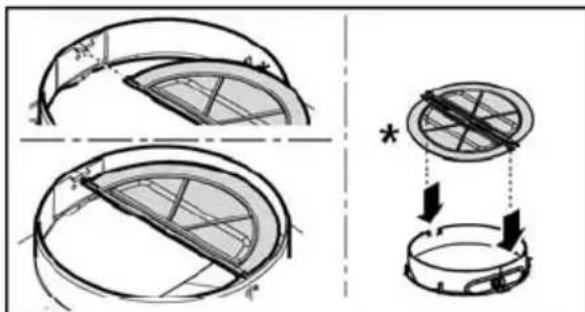

Spuldžu nomaiņa

Atvienot ierīci no elektriskās sistēmas.

Uzmanību! Pirms pieskarties spuldzēm, pārliecināties, ka tās ir aukstas.

Pilnībā izvilkt izvelkamo kārbu.

Noņemt iesūkšanas režģi, lai piekļūtu pie spuldžu nodaļas.

Izmantojiet tikai LED spuldzes ar maks. 3W-E14. Papildu informāciju skatiet pievienotajā lapā “ILCOS D” (burtu un ciparu pozīcija “1d”).

Novietot atpakaļ režģi.

Ja apgaismojums nedarbojas, pārbaudīt, vai spuldze ir pareizi ievietota, pirms griezties pie tehniskā servisa.

Kā papildu piederums komplektācijā, kas ir uzstādāms, tiek piegādāts dūmu atpakaļgaitas vārsts. Ja uzstādīšanas nosacījumi to paredz (piem.: aizsargu trūkums pret nejaušu gaisa plūsmu ieplūšanas no ārpuses), ievietojiet to atbilstošajā vietnē gaisa izplūdes savienojumā pirms dūmu izplūdes caurules uzstādīšanas.
