LIETOŠANAS INSTRUKCIJA 120iTK4H HUSQVARNA

LV Lietošanas pamācība 407-431

Problému novēršana....426
Pārvadāšana un uzglabāšana.... 427
Tehniskie dati....428
Piederumi....429
EK atbilstības deklarācija....431

levads

Izstrādājuma apraksts

Husqvarna 120iTK4-P ir ar akumulatoru darbināms teleskopiskais augstgriezis.

Mēs nepārtraukti strādājam, lai uzlabotu jūsu drošību un efektivitāti, darbojoties ar šo ierīci. Lai iegūtu plašāku informāciju, sazinieties ar apkopes sniedzēju.

Paredzētā lietošana

Izstrādājums paredzēts zaru un zariņu griešanai. Nelietojiet izstrādājumu citiem uzdevumiem.

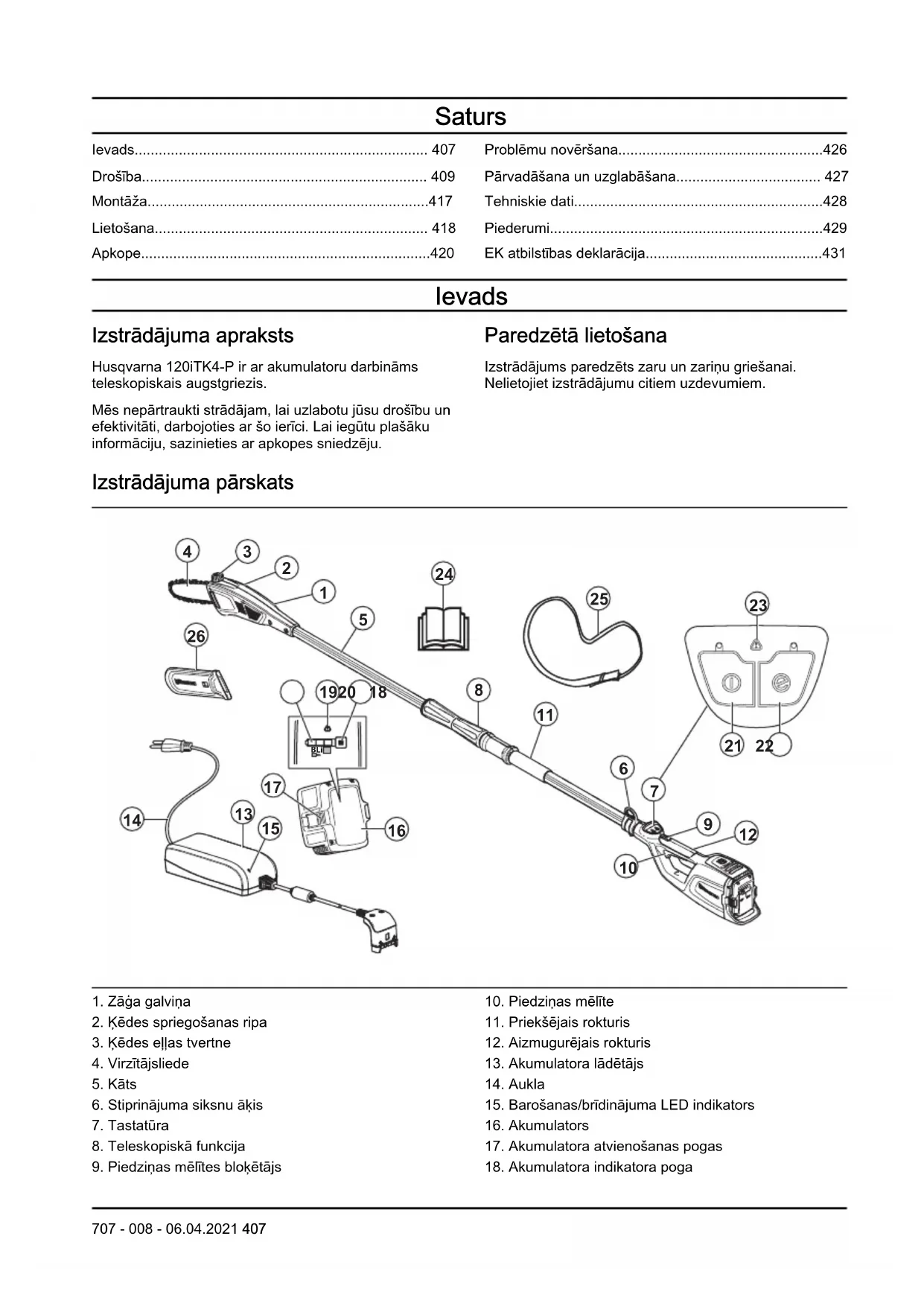

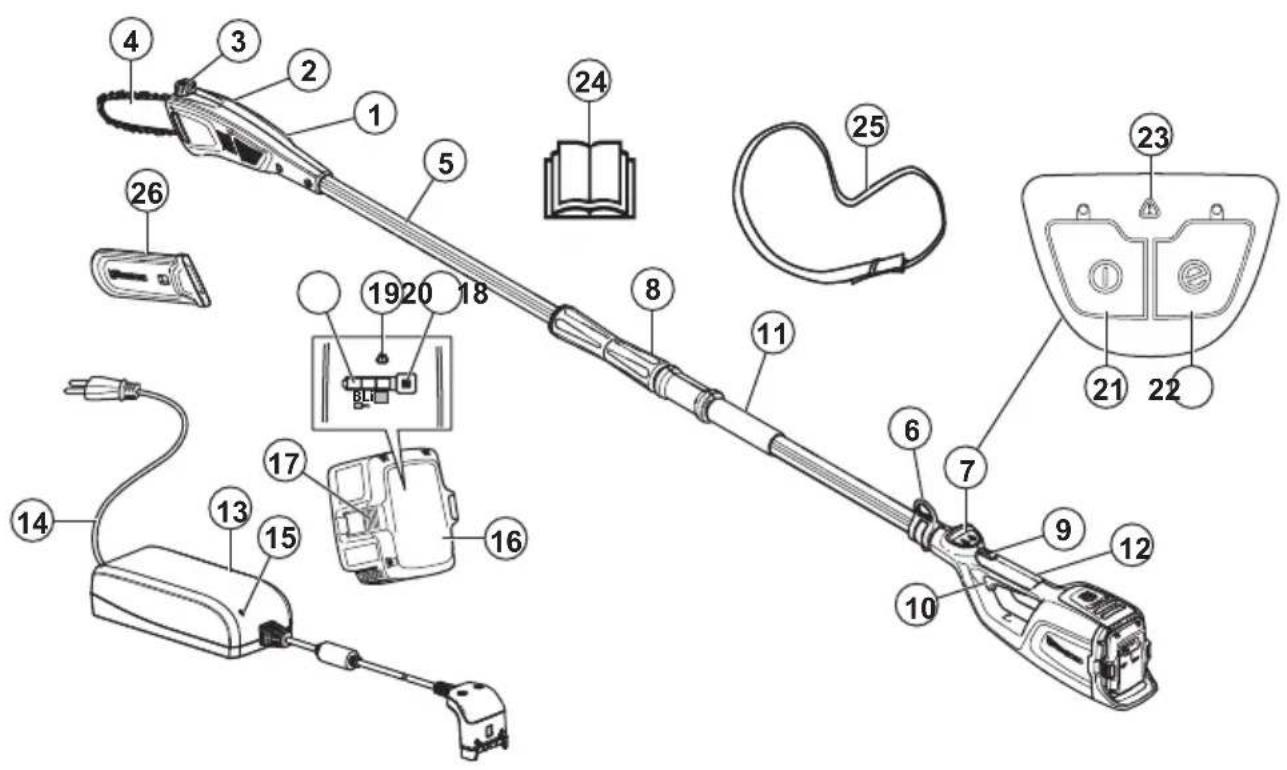

Izstrādājuma pārskats

1. Zāga galviņa
2. Kēdes spriegošanas ripa
3. Kēdes ellas tvertne
4. Virzītājsliede
5. Kāts
6. Stiprinājuma siksnu ākis
7. Tastatūra
8. Teleskopiskā funkcija

9. Piedziņas mēlītes blokētājs

10. Piedziņas mēlīte

11. Priekšējais rokturis
12. Aizmugurējais rokturis
13. Akumulatora lādētājs
14. Aukla
15. Barošanas/brīdinājuma LED indikators
16. Akumulators
17. Akumulatora atvienošanas pogas

18. Akumulatora indikatora poga

19. Brīdinājuma LED indikators

20. Akumulatora LED indikators
21. ledarbināšanas/izslēgšanas poga
22. Poga SavE
23. Brīdinājuma LED indikators
24. Lietotāja rokasgrāmata
25. Stiprinājuma siksna (drošības josta)
26. Transportēšanas aizsargs

Simboli uz izstrādājuma

BRĪDINĀJUMS. Šis izstrādājums var būt bīstams! Pavirša vai nepareiza lietošana var radīt bīstamas vai nāvējošas traumas lietotājam vai citiem cilvēkiem. Ir ľoti svarīgi, lai jūs izlasītu un izprastu lietotāja rokasgrāmatas saturu. Rūpīgi izlasiet šo lietotāja rokasgrāmatu un pirms izstrādājuma lietošanas pārliecinieties, vai izprotat norādījumus.

Izmantojiet aizsargkiveri vietās, kur jums var uzkrist priekšmeti. Izmantojiet apstiprinātus dzirdes aizsarglidzekļus. Izmantojiet apstiprinātus acu aizsarglidzekļus.

Izmantojiet apstiprinātus aizsargcimdus.

Kēdes ellas uzpilde.

Produkts vai iepakojums nav sadzīves atkritumi. Utilizējiet to elektrisko un elektronisko ieriču pārstrādes uzņēmumā.

Šis izstrādājums atbilst piemērojamo EK direktīvu prasībām.

Spriegums, V

Nepaklaujiet ierīci lietus iedarbībai.

Nelieciet rokas pie asmens (tikai teleskopiskajiem dzīvžogu griezējiem)

Teleskopiskā funkcija.

Pagrieziet pa kreisi, lai atskrūvētu fiksatoru, un pa labi, lai to pievilktu.

Līdzstrāva

Šis izstrādājums nav elektroizolēts. Ja izstrādājums nonāk kontaktā vai tuvumā ar elektropārvades līnijām, tas var novest pie nāves gadījumiem vai nopietnām traumām. Elektrība no viena punkta uz otru var tikt pārnesta ar Tā saucamā elektriskā loka palīdzību. Jo lielāks spriegums, jo tālāk elektriskā strāva var tikt pārvadīta. Elektrība var tikt pārvadīta arī ar zaru un citu priekšmetu palīdzību, sevišķi, ja tie ir mitri. Vienmēr ievērojiet vismaz 10 m attālumu starp izstrādājumu un sprieguma pārvades līniju un/vai priekšmetiem, kas ir kontaktā ar to. Ja nepieciešams strādāt drošības zonā, pirms darba vienmēr sazinieties ar atbilstošu elektrokompāniju un pārliecinieties, ka elektrības padeve ir atslēgta

Izstrādājuma lietotājam jānodrošina, lai citi cilvēki vai dzīvnieki neatrastos tuvāk par 15 metriem no darba vietas.

yyyyMMddxxxxx

Datu plāksnītē ir norādīts sērijas numurs. yyyy ir ražošanas gads, ww ir ražošanas nedēļa, xxxxx ir sērijas numurs.

Piezīme: Pārējie uz izstrādājuma norāditie simboli/norādes atbilst noteiktu valstu sertifikācijas prasībām.

Simboli uz akumulatora un/vai akumulatora lādētāja

Utilizējiet šo izstrādājumu elektrisko un elektronisko ierī-ču pārstrādes uzņēmumā. (Attiecas vienīgi uz Eiropu)

Bezatteices transformators.

Lietojiet un uzglabājiet akumulatoru lādētāju tikai iekštelpās.

Dubultā izolācija.

Atbildība par izstrādājuma kvalitāti

Saskaṇā ar likumiem par izstrādājuma kvalitāti mēs neuzņemamies atbildību par bojājumiem, ko radījis mūsu izstrādājums, ja:

• ir veikts nepareizs izstrādājuma remonts;
• izstrādājuma remonts ir veikts, izmantojot detaļas, ko nav nodrošinājis vai apstiprinājis ražotājs;
• izstrādājumam tiek pievienots piederums, ko nav nodrošinājis vai apstiprinājis ražotājs;
• izstrādājuma remonts nav veikts pilnvarotā remontdarbnīcā vai pie pilnvarota speciālista.

Drošība

Drošības definīcijas

Brīdinājumi, norādes “Uzmanību!” un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas.

BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ operatoram vai blakus esošajām personām draud traumu vai nāves risks.

IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ rodas izstrādājuma, citu materiālu vai blakus esošās teritorijas bojājuma risks.

Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā.

Vispārīgi norādījumi par drošību

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Lai novērstu izstrādājuma nejaušas iedarbināšanas risku, izņemiet akumulatoru.
• Šis izstrādājums ir bīstams rīks, ja ar to nerīkojas uzmanīgi vai ja to lieto nepareizi. Šis izstrādājums var izraisīt .smagas vai nāvējošas traumas operatoram vai citām personām.
• Neizmantojiet izstrādājumu, ja tā sākotnējā specifikācija ir mainīta. Nemainiet izstrādājuma

detaļas bez ražotāja apstiprinājuma. Izmantojiet tikai tādas detaļas, ko ir apstiprinājis ražotājs. Veicot nepareizu apkopi, var tikt radītas smagas vai nāvējošas traumas.

• Pirms lietošanas veiciet produkta pārbaudi. Sk. Izstrādājuma drošības ierīces lpp. 413 un Apkope lpp. 420. Nelietojiet defektīvu izstrādājumu. levērojiet šajā rokasgrāmatā aprakstītās drošības pārbaudes, tehniskās apkopes un remonta instrukcijas.
• Neļaujiet bērniem rotaļāties ar izstrādājumu. Nekādā gadījumā neļaujiet bērniem vai citām atbilstoši neapmācītām personām strādāt ar izstrādājumu, mainīt akumulatoru vai veikt tehnisko apkopi. Minimālais lietotāju vecums var būt noteikts ar vietējās likumdošanas aktiem.
• Glabājiet izstrādājumu norobežotā vietā, lai novērstu to, ka tam var pieklūt bērni vai personas, kam tas nav atļauts.
• Glabājiet izstrādājumu bērniem nepieejamā vietā.
• Nekādā gadījumā bez ražotāja atļaujas nedrīkst mainīt šī izstrādājuma konstrukciju. Vienmēr izmantojiet oriģinālos piederumus. Neatļautas izmaiņas un/vai neatļauti piederumi var radīt nopietnas vai nāvējošas traumas operatoram un citām personām.

Piezīme: Uz lietošanu var attiekties valsts vai vietējie tiesību akti. levērojiet norādītos noteikumus.

Vispārīgi drošības brīdinājumi par elektriskā darbarīka lietošanu

BRĪDINĀJUMS: Izlasiet visus drošības brīdinājumus un norādījumus. Neievērojot brīdinājumus un norādījumus,

Piezīme: Saglabājiet visus brīdinājumus un norādījumus turpmākām uzzinām. Brīdinājumos izmantotais termins “elektriskais darbarīks” attiecas uz elektrisko darbarīku, kura barošanu nodrošina elektrotīkls (ar kabeli) vai akumulators (bez kabela).

Darba zonas drošība

• Darba zonai jābūt tīrai un labi apgaismotai. Nekārtīgās un tumšās vietās bieži notiek negadījumi.
• Nelietojiet elektriskos darbarikus sprādzienbīstamā vidē, piemēram, viegli uzliesmojošu škīdrumu, gāzu vai putekļu tuvumā. Elektriskie darbarīki rada dzirksteles, kas var izraisīt putekļu vai izgarojumu aizdegšanos.
• Elektriskā darbarīka lietošanas laikā neļaujiet tuvumā atrasties bērniem un citām personām. Uzmanības novēršanas dēl varat zaudēt kontroli.

Elektrodrošība

• Elektriskā darbarīka kontaktspraudņiem jāatbilst elektrotīkla kontaktligzdām. Nekādā gadījumā nepārveidojiet kontaktspraudni! lezemētiem elektriskajiem darbarīkiem nedrīkst izmantot nekādus pārejas spraudņus. Origināli kontaktspraudņi un atbilstošas kontaktligzdas samazina elektriskās strāvas triecienu risku.
• Nepieļaujiet ķermeņa saskari ar zemētām virsmām, piemēram, caurulēm, radiatoriem, plītīm un ledusskapjiem. Ja ir izveidojies ķermeņa zemējums, pastāv paaugstināts elektriskās strāvas trieciena risks.
• Elektriskos instrumentus nedrīkst pakļaut lietus vai mitruma iedarbībai. Elektriskajā instrumentā iekļuvis ūdens paaugstina elektriskās strāvas trieciena risku.
• Lietojot vadu, ievērojiet piesardzību. Nekad neizmantojiet kabeli elektriskā darbarīka pārvietošanai, vilkšanai vai atvienošanai no kontaktligzdas. Vadu nedrīkst pakļaut karstuma, eļļas, asu šķautņu un kustīgu detaļu iedarbībai. Bojāti vai savijušies vadi paaugstina elektriskās strāvas trieciena risku.
• Lietojot elektrisko instrumentu ārpus telpām, izmantojiet lietošanai ārā piemērotu pagarinājuma vadu. Lietošanai ārā piemērota pagarinājuma vada izmantošana samazina elektriskās strāvas trieciena risku
• Ja no elektriskā darbarīka lietošanas mitrā vietā nevar izvairīties, izmantojiet zemējuma klūmes kēdes pārtraucēju (Ground Fault Circuit Interrupter, RCD). GFCI lietošana samazina elektriskās strāvas trieciena risku.

Personīgā aizsardzība

- Bīstami! Nedrīkst lietot elektrolīniju tuvumā. Šī ierīce nav izstrādātā tā, lai, saskaroties ar gaisa

elektrolīnijām, nodrošinātu aizsardzību pret strāvas triecienu. Pirms kēdes zaru zāga lietošanas, vietējos noteikumos noskaidrojiet drošu attālumu no gaisa elektrolīnijām un rūpējieties, lai darba vieta ir droša.
- Lietojot elektrisko darbarīku, ievērojiet piesardzību, pārdomājiet savas darbības un rīkojieties saprātīgi. Nelietojiet elektrisko darbarīku noguruma stāvoklī vai narkotiku, alkohola vai zāļu iespaidā. Īss neuzmanības brīdis darbā ar elektrisko instrumentu var radīt nopietnas traumas.
- Lietojiet individuālos aizsardzības līdzekļus. Vienmēr lietojiet acu aizsargus. Individuālo aizsardzības līdzekļu, piemēram, putekļu maskas, aizsargapavu ar neslīdošām zolēm, kiveres vai ausu aizsargu, lietošana attiecīgos apstākļos samazina traumu gūšanas risku.
- Nepieļaujiet nejaušu ierīces ieslēgšanos. Pirms darbarīka pievienošanas strāvas avotam un/vai akumulatora blokam, pacelšanas vai pārvietošanas pārbaudiet, vai slēdzis ir izslēgtā (OFF) stāvoklī. Elektrisko darbarīku pārvietošana, turot pirkstu uz slēdža, vai darbarīku pieslēgšana barošanai, ja slēdzis ir ieslēgts, var izraisīt negadījumus.
- Pirms elektriskā darbarīka ieslēgšanas noņemiet regulēšanas atslēgu vai uzgriežņu atslēgu. Uz elektriskā darbarīka rotējošajām detaļām atstāta uzgriežņu atslēga vai atslēga var radīt traumu.
- Nesniedzieties pārāk tālu. Vienmēr stāviet stabili un saglabājiet līdzsvaru. Tādējādi var labāk vadīt elektrisko darbarīku negaidītās situācijās.
- Attiecīgi apgērbieties. Nevalkājiet valīgu apgērbu vai rotaslietas. Nepieļaujiet, ka kustīgo detaļu tuvumā atrodas mati, drēbes vai cimdi. Valīgas drēbes, rotaslietas vai gari mati var iekerties kustīgajās detalās.
- Ja komplektācijā ir iekļautas pievienojamas putekļu iesūkšanas ierīces un savākšanas konteineri, pārbaudiet, vai tie ir piestiprināti un tiek pareizi izmantoti. Putekļu savākšanas līdzekļu izmantošana var samazināt ar tiem saistītos draudus.
- Neklūstiet nevērīgs pret darbarīka drošas izmantošanas principiem un neignorējiet tos pat tad, ja bieži izmantojat darbarīkus un esat labi apguvis to darbību. Neuzmanīgas rīcības dēļ loti ātri var gūt nopietnu traumu.
- Vibrāciju emisija elektriskā instrumenta faktiskās izmantošanas laikā var atšķirties no noteiktās kopējās vērtības, kas ir atkarīgs no instrumenta lietošanas veida. Lai pasargātu sevi, operatoriem ir jāzina, kādi drošības pasākumi ir veicami, kas noteikti, balstoties uz iedarbības novērtējumu faktiskās izmantošanas apstākļos (ņemot vērā visas darbības cikla daļas, piemēram, brīdī, kad instruments ir izslēgts, un, kad tas darbojas tukšgaitā, papildus kopā ar blokatoru).

Elektriskā darbarīka lietošana un uzturēšana

- Nelietojiet elektrisko darbarīku ar spēku. Izmantojiet konkrētajam darbam piemērotu elektrisko darbarīku. Izmantojot pareizo elektrisko darbarīku ar tam

paredzēto ātrumu, darbu var paveikt labāk un drošāk.

• Nelietojiet elektrisko darbarīku, ja, nospiežot slēdzi, tas neieslēdzas vai neizslēdzas. Elektriskais darbarīks, kuru nevar vadīt, izmantojot slēdzi, rada draudus un ir jāremontē.
• Pirms jebkādu regulēšanas darbu veikšanas, piederumu maiņas vai novietošanas uzglabāšanai atvienojiet kontaktspraudni no strāvas avota un/vai akumulatora bloku no elektriskā darbarīka. Šādi piesardzības pasākumi samazina nejaušas elektriskā darbarīka palaišanas risku.
• Novietojiet elektrisko darbarīku, kas darbojas tukšgaitā, bērniem nepieejamā vietā un neļaujiet to lietot personām, kas nepārzina tā lietošanu vai šeit sniegtos norādījumus. Nonākot rokās lietotājam bez atbilstošām zināšanām, elektriskie darbarīki ir bīstami.
• Uzturiet elektriskos darbarīkus labā stāvoklī. Pārbaudiet kustīgo detaļu salāgojumu un saķeri, bojājumus un jebkādus citus faktorus, kas var ietekmēt elektriskā darbarīka darbību. Ja darbarīks bojāts, pirms tā lietošanas veiciet remontu. Daudzu nelaimes gadījumu iemesls ir slikti uzturēti elektriskie darbarīki.
• Griezējinstrumenti jāuztur asi un tīri. Pareizi uzturēti griezējinstrumenti ar asiem asmeņiem retāk saliecas, un tos ir vieglāk vadīt.
• Lietojiet elektriskos instrumentus, piederumus un asmenus u.c. detaļas atbilstoši šeit sniegtajiem norādījumiem, ņemot vērā darba apstāklus un veicamos uzdevumus. Elektriskā darbarīka lietošana neparedzētiem mērķiem var radīt bīstamas situācijas.
• Rokturiem un turēšanas virsmām ir jābūt sausām, tīrām un uz tām nedrīkst būt ellas un smērvielas. Slīdīgi rokturi un turēšanas virsmas traucē drošu darbarīka izmantošanu un vadību negaidītās situācijās.

Akumulatora rīka lietošana un apkope

• Uzlādei izmantojiet tikai ražotāja norādīto lādētāju. Lādētājs, kas ir piemērots viena tipa akumulatora blokam, var klūt ugunsbīstams, lietojot to ar cita veida akumulatora bloku.
• Izmantojiet elektriskos darbarikus tikai ar tiem paredzētajiem akumulatoru blokiem. Jebkura cita akumulatora bloka lietošana var radīt traumas un ugunsgrēka risku.
• Kad akumulatora bloks netiek izmantots, turiet to drošā attālumā no metāla priekšmetiem, piemēram, papīra saspraudēm, monētām, atslēgām, naglām, skrūvēm un citiem nelieliem metāla priekšmetiem, kas var savienot spailes. Akumulatora spailu savienošana var radīt apdegumus vai aizdegšanos.
• Nepareizi lietojot, no akumulatora var iztecēt škidrums; izvairieties no saskares ar to. Ja nejauši notiek saskare, noskalojiet skarto vietu ar lielu daudzumu ūdens. Ja škidrums ieklūst acīs, vērsieties pēc medicīniskās palīdzības. No baterijas

iztecējis škīdrums var radīt kairinājumu vai apdegumus.

• Nelietojiet akumulatoru bloku vai darbarīku, ja tas ir bojāts vai pārveidots. Bojāts vai pārveidots akumulators var darboties neparedzami, izraisot aizdegšanos, eksploziju vai traumu gūšanas risku.
• Nepaklaujiet akumulatoru bloku vai darbarīku ugunij vai pārmērīgi augstai temperatūrai. Ja paklausit iekārtu uguns iedarbībai vai tādas temperatūras iedarbībai, kas pārsniedz 130°C (265°F), var notikt sprādziens.
• Nemiet vērā visas uzlādes instrukcijas un nelādējiet akumulatoru bloku vai darbarīku temperatūrā, kas ir ārpus instrukcijās norādītā diapazona. Nepareiza uzlāde vai uzlāde temperatūrā, kas ir ārpus norādītā diapazona, var bojāt akumulatoru un palielināt ugunsgrēka risku.

Apkope

• Uzticiet elektriskā darbarīka apkopi kvalificētam remontdarbu speciālistam, kas izmanto tikai originālas rezerves daļas. Tādējādi tiks garantēta elektriskā darbarīka lietošanas drošība.
• Nekad neveiciet bojātu akumulatoru apkopi. Akumulatoru apkopi drīkst veikt tikai ražotājs vai pilnvarota apkopes nodrošinātājs.

Zaru zāga drošības brīdinājumi — individuālā drošība

• Izmantojot zaru zāgi, raugieties, lai visas jūsu kermeṇa daļas atrastos drošā attālumā no zāga kēdes. Pirms iedarbināt zaru zāgi, gādājiet, lai zāga kēde nesaskaras ar citiem priekšmetiem. Strādājot ar zaru zāgiem, neuzmanīgas rīcības dēļ jūsu apgērbs vai kermeṇa daļas var tikt ierautas zāga kēdē.
• Vienmēr turiet zaru zāgi ar labo roku aiz aizmugurējā roktura un ar kreiso roku aiz priekšējā roktura. Nekad neturiet kēdes zāgi apgrieztā roku secībā, jo tas palielina traumu gūšanas risku.
• Turiet zaru zāgi tikai aiz izolētās satveršanas daļas, jo zāga kēde var aizskart slēptos vadus vai zāga kabeli. Zāga kēdes, kas saskaras ar vadu, kurā ir strāva, var novadīt strāvu uz zaru zāga metāla daļām un radīt strāvas triecienu lietotājam.
• Izmantojiet acu aizsarglīdzekļus. leteicams izmantot arī papildu aizsargaprīkojumu dzirdei, galvai, rokām, kājām un pēdām. Atbilstošs drošības aprīkojums samazinās traumu gūšanas risku, ko rada lidojoši gruži vai nejauša saskare ar zāga ķēdi.
• Neizmantojiet kēdes zāgi, atrodoties kokā, uz kāpnēm, jumta vai uz citas nestabilas pamatnes. Kēdes zāga izmantošana šādā veidā var radīt nopietnas traumas.

• Vienmēr ieturiet atbilstošu stāju un strādājiet ar kēdes zāgi tikai tad, ja atrodaties uz nekustīgas, drošas un līdzenas virsmas. Uz slidenas vai nestabilas virsmas varat zaudēt līdzsvaru vai vadību pār zaru zāgi.

• Zāgējot saspiestu zaru, esiet uzmanīgs, jo tas var atlēkt atpakal savā sākotnējā stāvoklī. Kad koka škiedras ir atbrīvotas, saspiestais zars var atlēkt un atsisties pret operatoru un/vai izsist zaru zāgi no rokām.

• Esiet īpaši piesardzīgs, zāgējot krūmus un jaunos kociņus. Tievākie zari var iekerties zaru zāgī un atlēkt atpakal jūsu virzienā, vai arī izsist jūs no līdzsvara.
• levērojiet ellošanas, kēdes spriegošanas un sliedes un kēdes nomainišanas norādījumus. Nepareizi nospriegota vai ieellota kēde var salūzt vai palielināt atsitiena risku.
• Turiet zaru zāgi aiz priekšējā roktura, kad tas ir izslēgts, un drošā attālumā no sava Ķermeņa. Transportējot vai uzglabājot zaru zāgi, vienmēr uzlieciet virzītājsliedes pārsegu. Atbilstoša rīkošanās ar zaru zāgi samazinās iespējamo risku nejauši nonākt saskarē ar kustīgo zāga kēdi.
• Zāgējiet tikai koku. Neizmantojiet zaru zāgi tam neparedzētos nolūkos. Piemēram, neizmantojiet zaru zāgi, lai zāgētu metālu, plastmasu, mūrējumus vai būvmateriālus, kas nav izgatavoti no koka. Zaru zāga izmantošana tādiem mērķiem, kādiem tas nav paredzēts, var radīt bīstamas situācijas.
• Rokturiem jābūt sausiem un tīriem no smērvielas un ellas. Taukaini, ellaini rokturi ir slideni, kā rezultātā varat zaudēt vadību pār zāgi.
• Nemēginiet nogāzt koku, pirms neesat novērtējis saistītos riskus un sapratis, kā tos novērst. Koka gāšanās var radīt nopietnas traumas operatoram vai tuvumā esošajām personām.
• Šis zaru zāgis nav paredzēts koku gāšanai. Zaru zāga izmantošana tādiem mērkiem, kādiem tas nav paredzēts, var radīt nopietnas traumas operatoram vai tuvumā esošajām personām.
• Mēs stingri iesakām lietotājiem, kuri uzsāk darbu ar kēdes zāgi pirmo reizi, vispirms pamēgināt zāgēt balkus uz stieņa vai kāda atbalsta.

Atsitiena cēloņi un operatora izvairīšanās no tā

Atsitiens rodas tad, kad virzītājsliedes priekšgals vai gals pieskaras kādam priekšmetam vai kad zaru zāgis tiek iespiests zāgējuma vietā. Saskare ar sliedes galu dažos gadījumos var izraisīt pēkšņu pretēju reakciju, kas vadošo sliedi strauji virza augšup un operatora virzienā. Ja zaru zāgis tiek saspiests virzītājsliedes augšējā galā, sliede var tikt strauji atsviesta atpakaļ uz operatora pusi. Jebkuras šīs reakcijas rezultātā jūs varat zaudēt vadību pār zaru zāgi, kas var radīt nopietnas traumas. Nekādā gadījumā nepalaujieties tikai un vienīgi uz drošības ierīcēm, kas iebūvētas zaru zāgī. Jums kā zaru zāga lietotājam ir jāveic vairākas darbības, lai novērstu traumu un nelaimes gadījumu risku zāgēšanas darbu laikā. Atsitiens rodas, ja zaru zāgis tiek lietots nepareizi un/vai nepareizos apstākļos. To var novērst, veicot tālāk aprakstītos piesardzības pasākumus.

• Turiet zaru zāga rokturus stingri, cieši apņemot tos ar īkšķiem un pārējiem pirkstiem, ar abām rokām, un ienemiet tādu pozu un roku pozīciju, lai varētu noturēt atsitiena spēku. Operators var kontrolēt atsitiena spēku, ja ir veikti atbilstoši piesardzības pasākumi. Neizlaidiet zaru zāgi no rokām.
• Nekad nezāgējiet zarus virs plecu augstuma. Tas palīdzēs izvairīties no nejaušas sliedes gala saskares ar citiem priekšmetiem un efektīvāk vadīt zaru zāgi neparedzētās situācijās.
• Nomaiņai izmantojiet tikai ražotāja ieteiktās virzītājsliedes un zaru zāgus. Nepiemērotas nomaiņas virzītājsliedes un zaru zāgi var radīt kēdes bojājumus un/vai atsitienu.
• Sekojiet un izpildiet ražotāja norādītās instrukcijas par zaru zāga asināšanu un tehnisko apkopi. Samazinot dzilummēra augstumu, tiek palielināts atsitiena risks.

Vispārīgie zaru zāga drošības norādījumi

Kad zaru zāgi atbrīvojat no iestrēguša materiāla, uzglabājat vai veicat tā apkopi, nemiet vērā visas instrukcijas. Pārliecinieties, ka slēdzis ir izslēgtā stāvoklī un akumulatoru bloks ir izņemts. Ja zaru zāgis negaidīti sāk darboties, kamēr tiek veikta atbrīvošana no iestrēguša materiāla vai apkope, tas var radīt smagas traumas.

Individuālie aizsarglīdzekļi

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Izmantojot izstrādājumu, vienmēr lietojiet apstiprinātus individuālos aizsarglīdzekļus. Šādi līdzekļi nevar pilnībā novērst traumu gūšanas risku, taču samazina traumu smaguma pakāpi, ja negadījums tomēr notiek. Ďaujiet izplatītājam palīdzēt jums izvēlēties pareizo aprīkojumu.
• Ja pastāv iespēja, ka uz galvas var krist objekti, izmantojiet kiveri.

- Izmantojiet apstiprinātus dzirdes aizsarglīdzekļus.

- Izmantojiet apstiprinātus acu aizsarglīdzekļus. Apstiprinātas aizsargbrilles ir jālieto arī tad, ja tiek izmantots sejsegs. Apstiprinātas aizsargbrilles ir tādas, kas atbilst standarta ANSI Z87.1 prasībām ASV vai standarta EN 166 prasībām ES valstīs.

- Vajadzības gadījumā izmantojiet cimdus, piemēram, piestiprinot, pārbaudot vai tīrot griešanas aprīkojumu.

- Lietojiet darba bikses, kas aizsargā no zāga kēdes.

- Lietojiet izturīga auduma apgērbu. Vienmēr valkājiet biezas, garas bikses un apgērbu ar garām piedurknēm. Nevalkājiet valīgu apgērbu, kas viegli var iekerties krūmos un zaros. Nenēsājiet rotaslietas, nevelciet šortus un atvērtus apavus un nestrādājiet basām kājām. Sakārtojiet matus droši virs pleciem.

• Gādājiet, lai tuvumā būtu pirmās palīdzības piederumi.

Izstrādājuma drošības ierīces

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

Šajā sadaļā ir izskaidrota izstrādājuma drošības aprīkojuma nozīme, tā mērķis un veidi, kā tiek veikta tā

pārbaude un apkope, lai garantētu drošības aprīkojuma pareizu darbību. Lai noskaidrotu, kurā izstrādājuma vietā atrodas šīs daļas, skatiet norādījumus sadaļā Izstrādājuma pārskats lpp. 407.

Šī izstrādājuma darbmūžs var saīsināties un var palielināties nelaimes gadījumu risks, ja izstrādājuma apkope netiek veikta pareizi un ja apkope un/vai remonts netiek veikts profesionāli. Ja nepieciešama papildu informācija, lūdzu, sazinieties ar tuvāko izplatītāju, kas nodrošina apkopi.

BRĪDINĀJUMS: Nekādā gadījumā nelietojiet izstrādājumu ar bojātu drošības aprīkojumu. Izstrādājuma drošības aprīkojums ir jāpārbauda un jāuztur, pamatojoties uz šajā nodalā izklāstīto informāciju. Ja izstrādājums neatbilst iepriekš aprakstīto pārbaužu prasībām, sazinieties ar vietējo remontdarbnīcu, lai izstrādājumu saremontētu.

IEVĒROJIET: Izstrādājuma apkopi un remontu drīkst veikt tikai īpaši apmācīti tehniķi. Tas jo īpaši atteicas uz izstrādājuma drošības aprīkojumu. Ja izstrādājums neatbilst zemāk aprakstīto pārbaužu prasībām, sazinieties ar apkopes pakalpojumu nodrošinātāju. Jebkura mūsu izstrādājuma iegāde garantē profesionāla remonta un apkopes pieejamību. Ja mazumtirgotājs, pie kura iegādājāties izstrādājumu, nav apkopi veicošs izplatītājs, uzziniet no viņa tuvākā apkopes veicēja adresi.

Tastatūras pārbaude

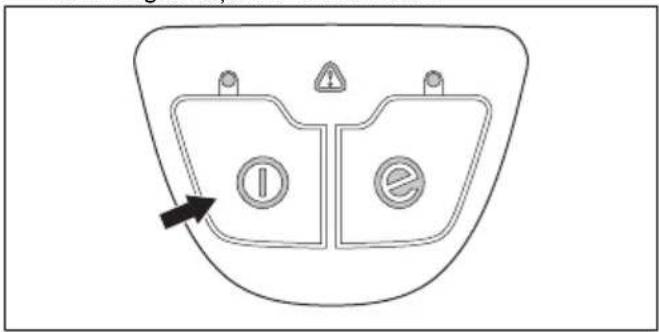

1. Nospiediet un turiet nospiestu iedarbināšanas/izslēgšanas pogu (A).

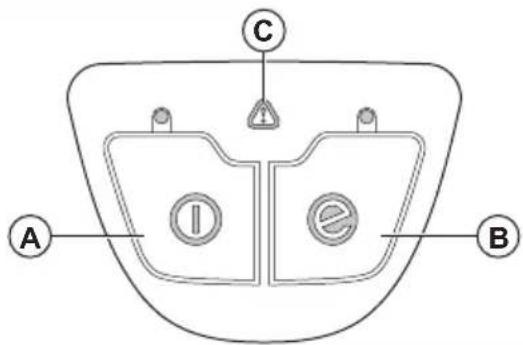

A B C

a) Izstrādājums ir ieslēgts, ja deg LED indikators.
b) Izstrādājums ir izslēgts, ja nedeg LED indikators.

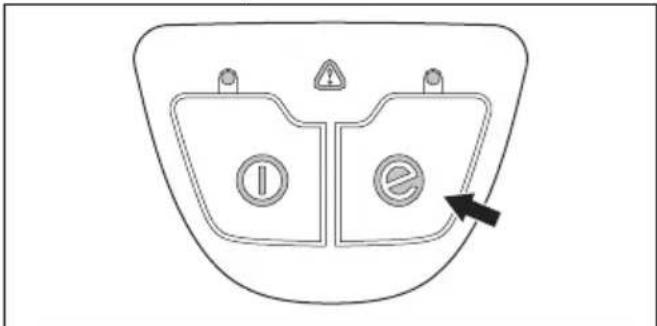

1. Informāciju par SavE pogas (B) funkciju skatiet SavE funkcijas ieslēgšana lpp. 420.

2. Skatiet Problēmu novēršana lpp. 426, ja brīdinājuma indikators (C) ir iedegts vai mirgo.

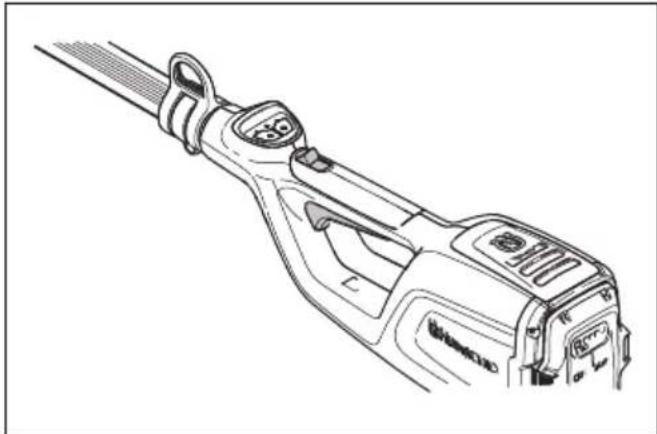

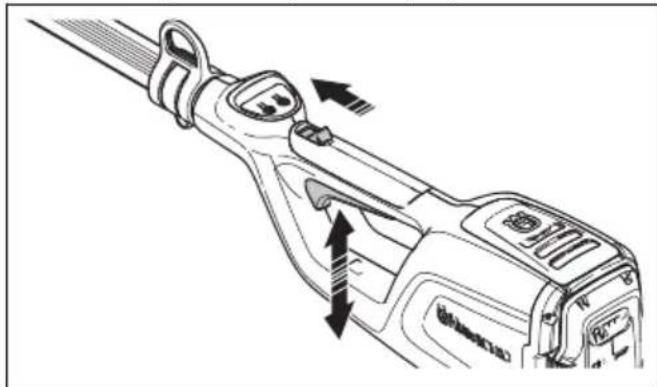

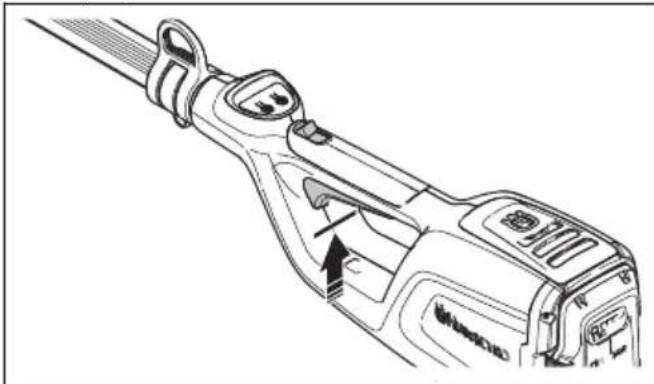

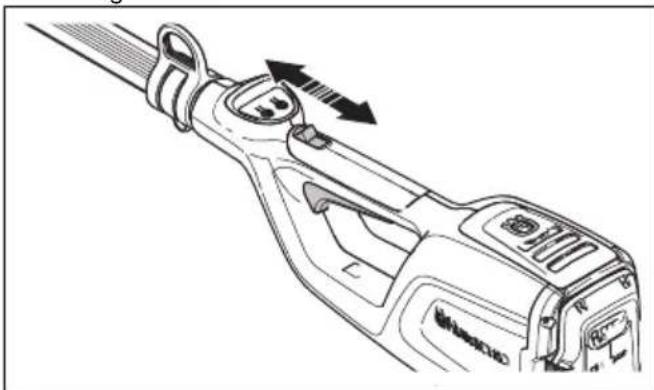

Piedziņas mēlītes blokētāja pārbaude

Piedziņas mēlītes blokētājs aizsargā pret nejaušu iedarbināšanu. Atlaižot rokturi, piedziņas mēlīte un piedziņas mēlītes blokētājs atgriežas sākuma pozīcijā.

1. Pārbaudiet, vai piedziņas mēlīte ir noblokēta, kad blokētājs ir sākumstāvoklī.

1. Pavelciet un atlaidiet blokētāju un pārliecinieties, vai tas atgriežas sākumstāvoklī.

1. Pārbaudiet, vai piedziņas mēlīte un blokētājs kustas brīvi un atgriezes atspere darbojas pareizi.

1. leslēdziet izstrādājumu (sk. Izstrādājuma iedarbināšana lpp. 419).
2. Palieliniet ātrumu līdz maksimālajam ātrumam.
3. Atlaidiet piedziņas mēlīti un pārbaudiet, vai griešanas ierīce pilnībā apstājas.

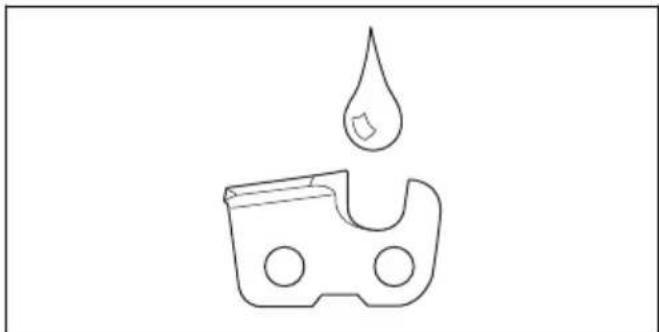

Griešanas aprīkojuma drošības instrukcijas

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Lietojiet tikai apstiprinātos virzītājsliedes/zāga kēdes komplektus un asināšanas aprīkojumu. Norādījumus skatiet šeit: Apkope lpp. 420.
• Lietojot zāga kēdi vai veicot tās apkopi, valkājiet aizsargcimdus. Zāga kēde var radīt traumas arī tad, ja tā nekustas.
• Griezējzobiem vienmēr jābūt pareizi uzasinātiem. levērojiet norādījumus un izmantojiet ieteikto šablonu. Bojāta vai nepareizi uzasināta zāga kēde paaugstina nelaimes gadījumu risku.

- levērojiet pareizu griešanas dziluma iestatījumu. levērojiet norādījumus un izmantojiet ieteicamo dzilummēra iestatījumu. Pārāk liels dzilummēra iestatījums paaugstina atsitiena risku.

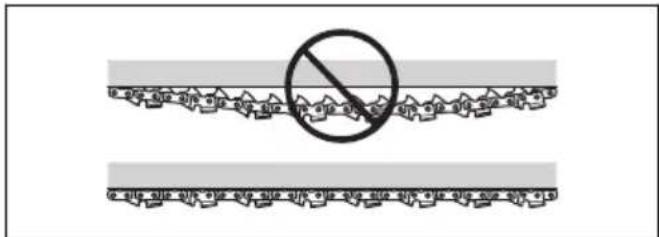

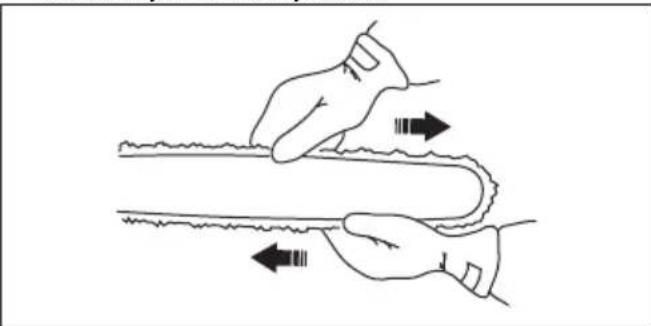

- Pārbaudiet, vai zāga kēdes spriegojums ir pareizs. Ja zāga kēde nav stingri piespiesta virzītājsliedei, tā var klūt valīga. Nepareizs zāga kēdes spriegojums

paaugstina virzītājsliedes, zāga kēdes un zāga piedziņas zobrata nodilumu. Sk. Piederumi lpp. 429.

- Regulāri veiciet griešanas aprīkojuma apkopi un nodrošiniet, lai tas būtu pareizi ieellots. Ja zāga kēde netiek pareizi ellota, paaugstinās virzītājsliedes, zāga kēdes un zāga piedziņas zobrata nodiluma risks.

Darba drošības instrukcijas

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas un ievērojiet tās.

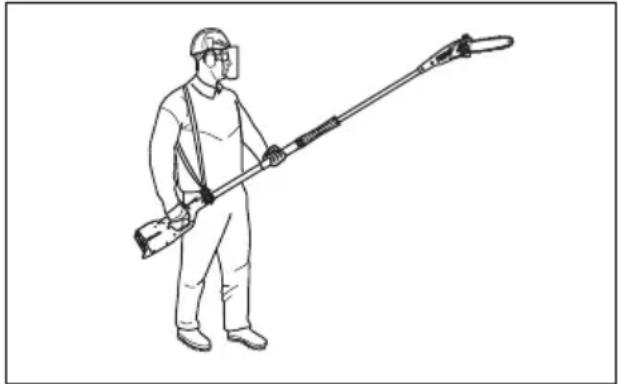

- Strādājot sekojiet, lai neviens cilvēks vai dzīvnieks netuvojas darba vietai tuvāk par 15 metriem (50 pēdām). Ja viens otra tuvumā strādā vairāki operatori, drošības attālumam ir jābūt vismaz 15 m. Pretējā gadījumā pastāv risks gūt nopietnas traumas. Ja kāds tuvojas, nekavējoties apturiet izstrādājumu. Nekad nevēzējiet izstrādājumu, pirms neesat paskatījies atpakal un pārliecinājies, ka drošības zonā neviena nav.

- Nelietojiet izstrādājumu sliktos laikapstāklos, piemēram, biezā miglā, stiprā lietū, stiprā vējā, lielā aukstumā u.c. Ārkārtīgi karsts laiks var izraisīt izstrādājuma pārkaršanu. Darbs sliktos laikapstāklos ir nogurdinošs, kas bieži rada papildu apdraudējumus, piemēram, sakarā ar ledainu zemi, neprognozējamu koku krišanas virzienu utt.

- Neļaujiet bērniem lietot šo izstrādājumu vai uzturēties tā tuvumā. Tā kā produktu ir vienkārši iedarbināt, bērni to var nejauši iedarbināt. Tas var radīt smagu traumu. Ja produktu glabājat nomalus, vienmēr atvienojiet akumulatoru.

- Nodrošiniet, lai cilvēki, dzīvnieki un citi apstākļi neietekmē izstrādājuma vadību, un tie nesaskaras ar griešanas ierīci vai nestāv celā priekšmetiem, ko var izsviest griešanas ierīce.

- Lietojot dzirdes aizsarglidzeklus, vienmēr uzmanīgi klausieties, lai sadzirdētu brīdinājumu signālus vai

saucienus. Kad produkts apstājas, vienmēr nonemiet dzirdes aizsarglīdzekļus.

- Personām ar asinsrites traucējumiem pārmērīga atrašanās vibrāciju ietekmē var izraisīt asinsrites vai nervu sistēmas saslimšanu. Ja jūtat pārmērīgas vibrācijas ietekmes simptomus, sazinieties ar ārstu. Simptomi var būt tirpšana, nejutīgums, nieze, sāpes, bezspēks, kā arī ādas krāsas vai stāvokļa izmainas. Šie simptomi parasti ir novērojami pirkstos, rokās vai locītavās.

- Nekādā gadījumā neizmantojiet griešanas ierīci, ja nav uzstādīts apstiprināts aizsargs. Ja aizsargs ir uzstādīts nepareizi vai ir bojāts, var rasties smagas traumas.

- Pirms veicat jebkādu darbu ar izstrādājumu, noteikti izslēdziet to, izņemiet akumulatoru un pārliecinieties, vai griešanas aprīkojums ir pilnībā apstādināts. Asināšanas instrukciju neievērošana būtiski palielinās kēdes atsitiena risku.

- Ja ir radusies situācijā, kurā nezināt, kā rīkoties, lūdziet padomu speciālistam. Sazinieties ar izplatītāju vai apkopes darbnīcu. Izvairieties no lietošanas paņēmieniem, kurus nepārvaldāt.

- Izvairieties no lietošanas paņēmieniem, kurus nepārvaldāt.

- Nekādā gadījumā neizmantojiet izstrādājumu, ja esat noguris, lietojis alkoholu, vielas vai medikamentus, kas var ietekmēt redzi, modrību, koordināciju vai spriestspēju.

- Šis izstrādājums var tikt spēcīgi pasviests uz sāniem, ja sledes gals nonācis kontaktā ar fiksētu priekšmetu. To sauc par atsitienu. Atsitiens var būt pietiekami spēcīgs, lai liktu izstrādājumam/ operatoram spēji pagriezties jebkurā virzienā un, iespējams, zaudēt vadību pār izstrādājumu. Izvairieties no griešanas ar sledes galu.

- Nelietojiet produktu, ja nav iespējams pasaukt palīdzību nelaimes gadījumā.

- Strādājiet uz stabilas pamatnes un nodrošiniet, lai jūs būtu līdzsvarā. Gādājiet, lai jūs varētu droši pārvietoties un stāvēt. Pārbaudiet, vai tuvumā nav škēršlu (saknes, akmeņi, zari, bedres utt.), kas var traucēt, ja piepeši nepieciešams pārvietoties. levērojiet īpašu piesardzību, strādājot nogāzēs.

- Vienmēr pārbaudiet darba zonu. Novāciet visus citus nenostiprinātus priekšmetus, piemēram, akmenus, stikla lauskas, naglas, metāla stiepli, auklas u. c., kas var tikt izsviestas, vai aptīties ap griešanas ierīci.

- Esiet seviški uzmanīgs, zāgējot nospriegotus kokus. Nospriegots koks var atlēkt atpakal savā sākotnējā stāvoklī gan pirms, gan pēc Tā pārzāgēšanas. Ja jūs pats stāvat nepareizi vai zāgējat nepareizā vietā, koks var trāpīt jums vai izstrādājumam un tādējādi likt zaudēt kontroli pār izstrādājumu. Abi gadījumi var izraisīt nopietnus ievainojumus.

- Stāviet stabili un uz droša pamata.

- Izmantojiet drošības jostu, lai atbalstītu izstrādājuma svaru un padarītu to ērtāk vadāmu.

- Vienmēr turiet izstrādājumu ar abām rokām. Turiet izstrādājumu kermeṇa labajā pusē.

• Pirms pārvietošanās uz citu vietu izslēdziet izstrādājumu. Pirms izstrādājuma pārvietošanas vai transportēšanas jebkurā attālumā uzlieciet transportēšanas aizsargu.
• Nekad nelieciet zemē produktu ar darbojosos dzinēju, ja nevarat to uzraudzīt.
• Ja izstrādājums tiek ekspluatēts temperatūrā, kas ir zemāka par -10 °C, izstrādājums un akumulators ir jāuzglabā apsildāmā vietā vismaz 24 stundas pirms darba sākšanas.
• Nekādā gadījumā nestāviet tieši zem zara, kas tiek griezts. Tas var izraisīt nopietnas vai pat nāvējošas traumas.
• levērojiet spēkā esošos drošības noteikumus, kas attiecas uz darbu gaisa elektrolīniju tuvumā.
• Šis izstrādājums nav elektroizolēts. Ja izstrādājums nonāk kontaktā vai tuvumā ar elektropārvades līnijām, tas var novest pie nāves gadījumiem vai nopietnām traumām. Elektrība no viena punkta uz otru var tikt pārnesta ar Tā saucamā elektriskā loka palīdzību. Jo lielāks spriegums, jo tālāk elektriskā strāva var tikt pārvadīta. Elektrība var tikt pārvadīta ari ar zaru un citu priekšmetu palīdzību, sevišķi, ja tie ir mitri. Vienmēr nodrošiniet, lai attālums starp izstrādājumu un augstsprieguma pārvades līniju un/vai priekšmetiem, kas ir saskarē ar to, būtu vismaz 10 m. Ja nepieciešams strādāt drošības zonā, pirms darba vienmēr sazinieties ar atbilstošu elektrokompāniju un pārliecinieties, ka elektrības padeve ir atslēgta
• Bojāta griešanas ierīce var palielināt negadījumu rašanās risku.

Akumulatora drošība

BRĪDINĀJUMS: Pirms sākat lietot šo izstrādājumu, izlasiet tālāk izklāstītos brīdinājumus.

• leteicamais akumulators ir BLi10. Akumulatoriem ir šifrēta programmatūra.

• Kā barošanas avotu izmantojiet BLi10 uzlādējamu akumulatoru, kas paredzēts tikai saistītajiem Husqvarna produktiem. Lai nepieļautu traumu gūšanas risku, akumulatoru nedrīkst izmantot kā citu izstrādājumu strāvas avotu.

• Elektriskās strāvas trieciena risks. Nesavienojiet akumulatora spailes ar atslēgām, skrūvēm vai citiem metāla priekšmetiem. Tas var izraisīt akumulatora īssavienojumu.

• Neizmantojiet akumulatorus, kas nav uzlādējami.
• Neievietojiet nekādus priekšmetus akumulatora gaisa atverēs.
• Neglabājiet akumulatoru vietās, ka ir pakļautas tiešai saulesgaismai, karstumam vai atklātām liesmām. Akumulators var radīt apdegumus un/vai kīmiskos apdegumus.
• Akumulatoru nedrikst paklaut lietus un mitruma ietekmei.
• Akumulatoru nedrīkst pakļaut mikroviļņu un augsta spiediena ietekmei.
• Akumulatoru nedrīkst izjaukt vai saspiest.
• Nepieļaujiet elektrolīta nonākšanu saskarē ar ādu. Elektrolīts rada ādas traumas, koroziju un apdegumus. Ja elektrolīts iekļūst acīs, neberzējiet tās, bet skalojiet ar lielu daudzumu ūdens vismaz 15 minūtes. Ja elektrolīts ir nonācis saskarē ar ādu, āda ir jātīra ar lielu daudzumu ūdens un ziepēm. Meklējiet medicīnisku palīdzību.
• Akumulatoru drīkst temperatūrā no -10 °C (14 °F) līdz 40 °C (104 °F).
• Netīriet akumulatoru un tā lādētāju ar ūdeni. Skatiet: Produkta, akumulatora un akumulatora lādētāja tīrīšana lpp. 426.
• Nelietojiet defektīvu vai bojātu akumulatoru.
• Uzglabājiet akumulatorus vietā, kur tuvumā nav metāla priekšmetu, piemēram, naglu, skrūvju vai rotaslietu.
• Sargiet akumulatoru no bērniem.

Akumulatora lādētāja drošības norādes

BRĪDINĀJUMS: Pirms sākat lietot šo izstrādājumu, izlasiet tālāk izklāstītos brīdinājumus.

• Ja drošības instrukcijas netiek ievērotas, pastāv elektriskās strāvas trieciena vai īssavienojuma risks.
• Neizmantojiet citus akumulatoru lādētājus, izņemot jūsu izstrādājumam paredzēto. leteicamais lādētājs akumulatora BLi10 uzlādei ir QC80.
• Nemēginiet demontēt akumulatora lādētāju.
• Nelietojiet defektīvu vai bojātu akumulatora lādētāju.
• Nevelciet akumulatora lādētāju aiz strāvas vada. Lai akumulatora lādētāju atvienotu no elektrotīkla kontaktligzdas, izraujiet kontaktdakšu. Nevelciet aiz strāvas vada.
• Uzmanieties, lai vadi un pagarinātāji nesaskartos ar ūdeni, eļļu un asām malām. Nodrošiniet, lai kabelis netiktu iespiests starp priekšmetiem, piemēram, durvīs, nožogojumos vai līdzīgās konstrukcijās.
• Nelietojiet akumulatora lādētāju viegli uzliesmojošu materiālu vai materiālu, kas var izraisīt koroziju, tuvumā. Pārliecinieties, vai akumulatora lādētājs nav

pārsegts. Ja konstatējat dūmus vai uguni, izraujiet akumulatora lādētāja kontaktdakšu.

• Lādējiet akumulatoru tikai telpās, kur ir laba gaisa plūsma un kur tas nav pakļauts saules gaismai. Nelādējiet akumulatoru ārpus telpām. Nelādējiet akumulatoru mitrumā.
• Akumulatora lādētāju izmantojiet tikai vietās, kur temperatūra ir no 5 °C (41 °F) līdz 40 °C (104 °F). Izmantojiet lādētāju labi vēdināmā un sausā vietā, kur nav putekļu.
• Neievietojiet nekādus priekšmetus akumulatora lādētāja dzesēšanas atverēs.
• Nekādā gadījumā akumulatora lādētāja spailes nesavienojiet ar metāla priekšmetiem, jo tas var izraisīt akumulatora lādētāja īssavienojumu.
• Izmantojiet apstiprinātas kontaktligzdas, kas nav bojātas. Pārliecinieties, vai akumulatora lādētāja vads nav bojāts. Ja tiek izmantoti pagarinātāji, pārliecinieties, vai tie nav bojāti.

Norādījumi par drošu apkopi

BRĪDINĀJUMS: Pirms veicat produkta apkopi, izlasiet brīdinājuma norādījumus.

• Nonemiet akumulatoru, pirms veicat apkopi, citas pärbaudes vai montëjat produktu.
• Operators drīkst veikt tikai šajā lietotāja rokasgrāmatā norādītos apkopes un servisa darbus. Par plašākiem apkopes un servisa darbiem sazinieties ar jūsu apkopes nodrošinātāju.
• Nefīriet akumulatoru un tā lādētāju arūdeni. Spēcīgs mazgāšanas līdzeklis var radīt plastmasas bojājumus.
• Neveicot apkopi, samazinās produkta dzīves cikls un palielinās nelaimes gadījumu risks.
• Īpaša apmācība ir nepieciešama visiem apkopes un remontdarbiem, jo īpaši šī produkta drošības ierīcēm. Ja visas šajā lietotāja rokasgrāmatā norādītās pārbaudes netiek apstiprinātas pēc apkopes veikšanas, sazinieties ar apkopes nodrošinātāju. Mēs garantējam profesionālu remontdarbu un apkopes pieejamību jūsu produktam.
• Vienmēr izmantojiet tikai originālās detaļas.

Montāža

levads

BRĪDINĀJUMS: Pirms izstrādājuma montāžas izlasiet un izprotiet drošības norādījumus.

Kāta montāža

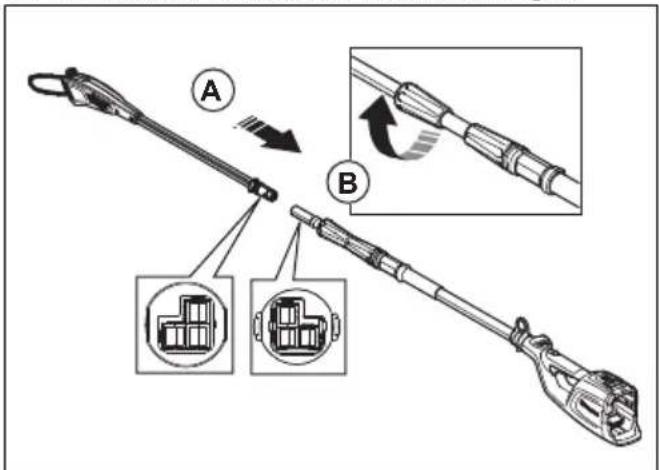

1. Pārliecinieties, ka elektriskie kontakti ir salāgoti.

1. Pilnībā savienojiet kāta (A) galus.
2. Pievelciet zāga galviñas pusē esošo skrūvējamo kāta rokturi (B).

Kāta garuma regulēšana

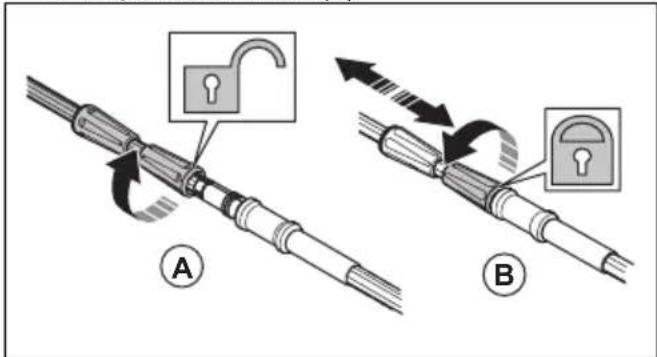

1. Atskrūvējiet akumulatora korpusa pusē esošo skrūvējamo kāta rokturi (A).

1. Noregulējiet kātu piemērotā pozīcijā.
2. Pievelciet skrūvējamo rokturi (B).

Uzkabes regulēšana

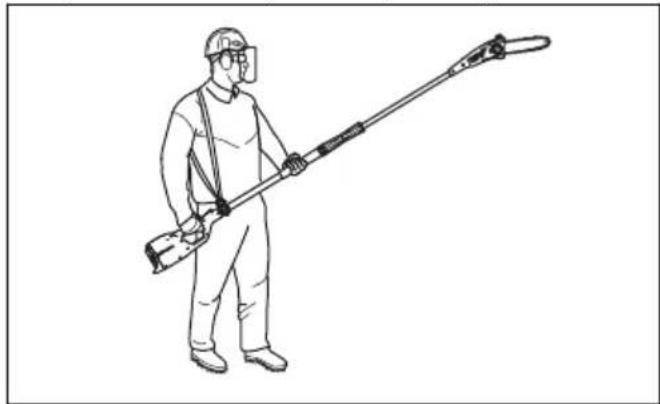

Lietojot izstrādājumu, vienmēr izmantojiet stiprinājuma siksnu. Drošības josta sniedz maksimālu kontroli pār izstrādājumu tā lietošanas laikā. Drošības josta mazina roku un muguras noguršanas risku.

1. Uzlieciet uzkabi.

2. Piestipriniet izstrādājumu drošības jostas ākim.

3. Noregulējiet drošības jostas garumu tā, lai ākis ir apmēram vienā augstumā ar jūs labo gurnu.

Darbības pārbaude pirms produkta lietošanas

1. Pārpaudiet, vai gaisa ieplūde nav netīra un bojāta. Atbrīvojiet izstrādājumu no zāles un lapām, izmantojot suku.
2. Pārbaudiet, vai izstrādājums darbojas pareizi.
3. Pievelciet visus uzgriežnus un skrūves.
4. Pārbaudiet, vai zāga galviņa ir pareizi pievienota.
5. Pārbaudiet, vai zāga galviņa nav bojāta, piemēram, vai tajā nav plaisu. Nomainiet zāga galviņu, ja tā ir bojāta.
6. Pārbaudiet, vai pārsegi nav bojāti un vai tie ir pareizi piestiprināti.

Akumulatora lādētāja pievienošana

1. Pieslēdziet akumulatora lādētāju atbilstoši spriegumam un frekvencei, kas ir norādīta uz nominālu plāksnītes.
2. levietojiet kontaktdakšu zemētā kontaktligzdā. Vienreiz iemirgosies akumulatora lādētāja zaļais LED indikators.

Piezīme: Akumulators netiek lādēts, ja tā temperatūra pārsniedz 50 °C/122 °F. Ja temperatūra pārsniedz 50 °C/122 °F, akumulatora lādētājs pirms uzlādes atdzesē akumulatoru.

Akumulatora pievienošana pie lādētāja

Piezīme: Ja akumulatoru lietojat pirmo reizi, uzlādējiet to. Jauns akumulators ir uzlādēts tikai par 30%.

1. Pārliecinieties, vai akumulators ir sauss.

2. Akumulatora pievienošana pie lādētāja.

3. Pārliecinieties, vai iedegas akumulatora lādētāja zaļais uzlādes indikators. Tas nozīmē, ka akumulators ir pareizi savienots ar akumulatora lādētāju.

4. Kad deg visi akumulatora LED indikatori (A), akumulators ir pilnibā uzlādēts.

A BLi Ah

1. Lai akumulatora lādētāju atvienotu no elektrotīkla kontaktligzdas, izraujiet kontaktdakšu. Nevelciet aiz strāvas vada.
2. Iznemiet akumulatoru no lādētāja.

Piezīme: Lai iegūtu papildinformāciju, skatiet akumulatora un akumulatora lādētāja rokasgrāmatas.

Akumulatoru savienošana ar produktu

BRĪDINĀJUMS: Produktā izmantojiet tikai Husqvarna originālos akumulatorus.

1. Pārliecinieties, vai akumulators ir pilnībā uzlādēts.

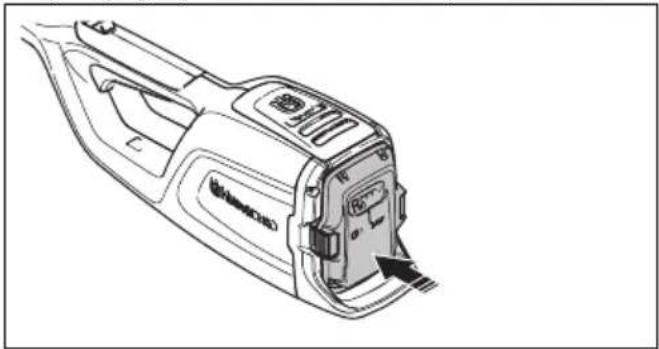

2. levietojiet akumulatoru izstrādājuma akumulatora turētājā. Akumulatoram ir viegli jāiebīdās turētājā, pretējā gadījumā tas nav uzstādīts pareizi.

1. Piespiediet akumulatora apakšējo daļu un pilnībā iebīdiet to akumulatora turētājā. Atskanot klikšķim, akumulators automātiski nofiksējas.
2. Pārliecinieties, ka aizturi pareizi nofiksējas tiem paredzētajā vietā.

Izstrādājuma iedarbināšana

1. Nospiediet un turiet ieslēgšanas/apturēšanas pogu, līdz iedegas zaļais LED indikators.

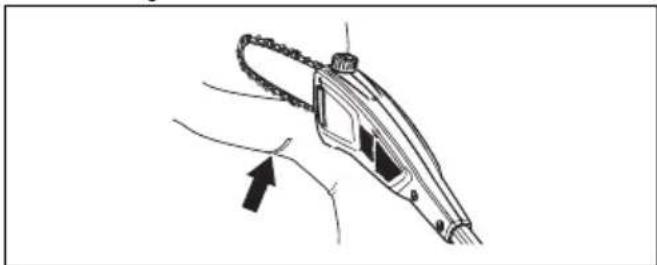

1. Izvelciet piedziñas mēlītes blokētāju uz aizmuguri un turiet piedziñas mēlīti.

Zaru griešana

BRĪDINĀJUMS: Gaisa elektrolīniju tuvumā strādājiet īpaši piesardzīgi. Kṛitoši zari var izraisīt īssavienojumu.

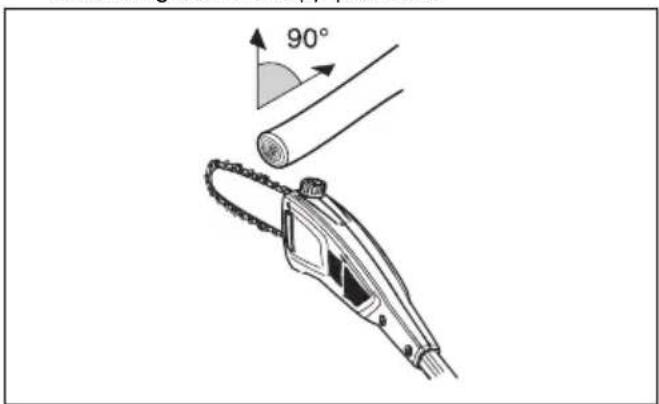

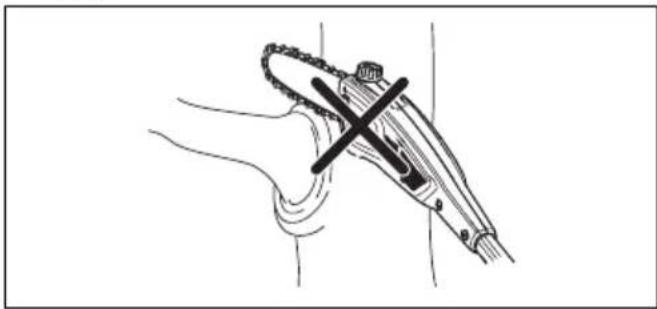

- Cik vien iespējams, izvēlieties tādu pozīciju, lai varētu zāgēt taisnā lenkī pret zaru.

90°

- Zāgējiet lielus zarus pa daļām, lai varētu labāk kontrolēt, kur tie kṛīt. Ṣemiet vērā arī to, ka krītoši koka zari pēc nokrišanas uz zemes var atlēkt lietotāja virzienā.

- Nedrikst zagēt zara pamatni pārāk tuvu stumbram, jo tas palēnina apaugšanu un palielina sēņu infekcijas risku.

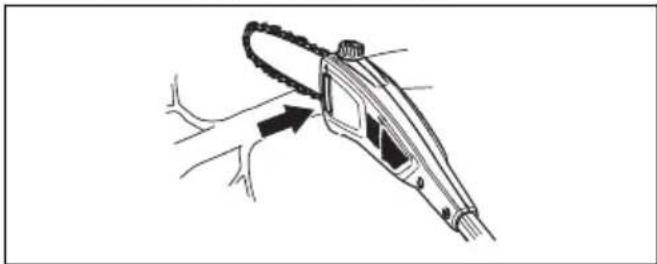

- Izmantojiet atduri griešanas galvas pamatnē kā atbalstu zāgēšanas laikā. Tas palīdzēs novērst griešanas ierīces lēkāšanu uz zara.

- Pirms pārzāgējat zaru, veiciet sākotnēju iegriezumu zara apakšpusē. Tas novērsīs mizas noplešanu, kas var izraisīt palēninātu apaugšanu un neatgriezeniskus koka bojājumus. Griezumam jābūt ne dzilākam kā ½ no zara diametra, lai izvairītos no iestrēgšanas. Kad ṣ nemat griešanas ierīci ārā no zara, gādājiet, lai kēde turpina griezties, tā izvairoties no iestrēgšanas.

• Gādājiet, lai jūsu stāja būtu stabila un darbam netraucē zari, akmeņi un koki.

BRĪDINĀJUMS: Nedrīkst aktivizēt spēka sprūdu, ja griešanas ierīce nav pilnībā saskatāma.

SavE funkcijas ieslēgšana

Šim izstrādājumam ir SavE funkcija. SavE funkcija nodrošina ilgāku darba laiku no akumulatora.

1. Nospiediet SavE pogu. LED indikators iedegas, norādot uz funkcijas aktīvu stāvokli.

1. Nospiediet pogu SavE vēlreiz, lai pārtrauktu izmantot SavE funkciju.

Izstrādājuma izslēgšana

1. Atlaidiet piedziñas mēlīti.
2. Nospiediet apturēšanas pogu, tad tiek izslēgts zaļais LED indikators.

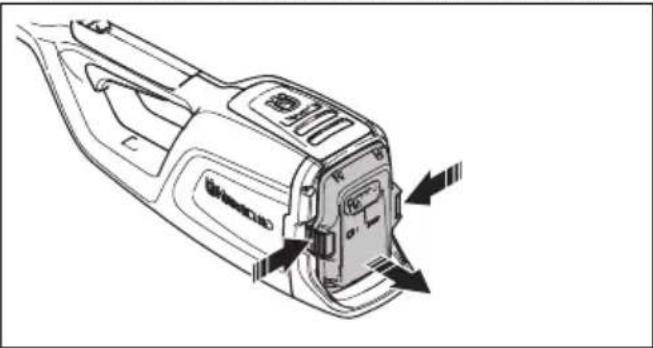

3. Izņemiet akumulatoru no izstrādājuma. Nospiediet abas atbrīvošanas pogas un izvelciet akumulatoru.

BRĪDINĀJUMS: Pirms izstrādājuma apkopes veikšanas izlasiet un izprotiet sadaļu par drošības pasākumiem.

BRĪDINĀJUMS: Pirms veicat izstrādājuma apkopi, izņemiet akumulatoru.

Apkopes grafiks

BRĪDINĀJUMS: Pirms veicat apkopi, izņemiet akumulatoru.

Tālāk ir redzams produkta apkopes darbību saraksts. Papildinformāciju skatiet darbību aprakstā, kas ir ietverts apkopes sadalā.

Apkope Katru dienu Reizi nedēļā Reizi mēnesī
Tīriet izstrādājuma ārējās daļas ar sausu drā-nu. Neizmantojiet ūdeni.	X
Pārliecinieties, vai iedarbināšanas un izslēg-šanas poga darbojas pareizi un nav bojāta.	X
Pārbaudiet, vai spēka sprūds un spēka sprū-da bloķēšanas funkcija darbojas pareizi un atbilstoši drošības noteikumiem.	X
Pārliecinieties, ka visas vadības ierīces dar-bojas un nav bojātas.	X
Rokturus uzturiet sausus un tīrus. Pārbau-diet, vai uz rokturiem nav eļļas un smērvielas atlieku.	X
Pārliecinieties, vai nav bojāts zāga ķēdes pārsegs. Ja zāga ķēdes pārsegs ir bojāts, nomainiet to.	X
Pārliecinieties, vai skrūves un uzgriežņi ir stingri pievilkti.	X
Notīriet eļļas tvertnes vāciņu X
Pārbaudiet, vai darbojas akumulatora atbri-vošanas pogas un vai tās fiksē vietā izstrā-dājuma akumulatoru.	X
Pārbaudiet, vai akumulatora lādētājs nav bo-jāts un darbojas pareizi.	X
Pārliecinieties, vai akumulators nav bojāts. X
Pārliecinieties, vai akumulators ir uzlādēts. X
Pārliecinieties, vai akumulatora lādētājs nav bojāts.	X
Pārbaudiet visus kabeļus un savienojumus.Pārliecinieties, vai nav bojājumu un netīrumu.		X
Notīriet zāga ķēdes pārsegu. X
Pārbaudiet savienojumus starp akumulatoru un izstrādājumu. Pārbaudiet savienojumu starp akumulatoru un akumulatora lādētāju.			X
Pārliecinieties, vai griezējinstruments nav bo-jāts. Nomainiet griezējinstrumentu, ja tas ir bojāts.	Visi griezējinstrumenta apkopes darbi ir jāveic Husqvarna apstiprinā-tam izplatītājam.
Pārbaudiet ķēdes piedziņas zobrata nodilu-mu.	Nomainiet ķēdes piedziņas zobratu ik pēc aptuveni 100 darba stun-dām vai biežāk, ja tas ir nepieciešams.

Griešanas aprīkojuma pārbaudīšana

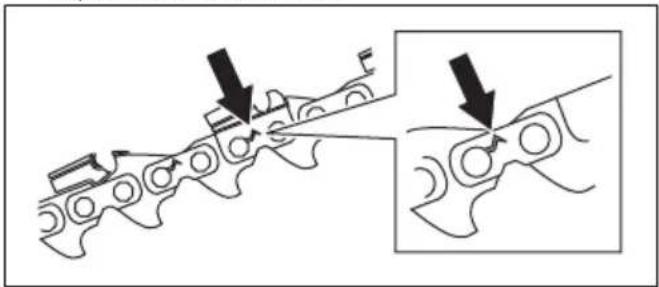

1. Pārbaudiet, vai nav redzamas kniežu un posmu plaisas un vai neviena kniede nav valīga. Ja nepieciešams, nomainiet.

1. Pārbaudiet, vai zāga kēdi var viegli saliekt. Ja zāga kēde nav elastīga, nomainiet to.
2. Salīdziniet zāga kēdi ar jaunu zāga kēdi, lai novērtētu kniežu un posmu nodiluma pakāpi.
3. Nomainiet zāga kēdi, ja griezējzoba garāka daļa ir mazāka nekā 4 mm/0,16 collas. Nomainiet zāga kēdi ari tad, ja griezējos tiek konstatētas plaisas.

Virzītājsliedes nomaina

1. Pagrieziet ripas iekšejo daļu pretēji pulksteņrādītāju kustības virzienam un nonemiet aizsargpārsegu (A).

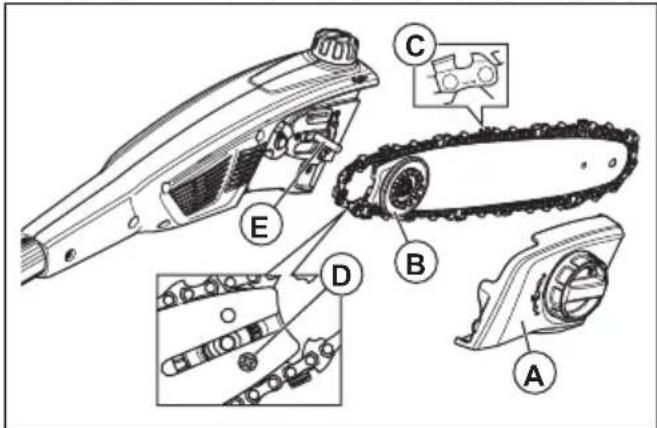

1. Nonemiet virzītājsliedi kopā ar zāga kēdi.
2. Noņemiet zāga kēdi no virzītājsliedes.
3. Izņemiet skrūvi (D) un noņemiet zobratu. Novietojiet zobratu tuvumā.
4. Montējiet zobratu ar skrūvi (D) jaunajā virzītājsliedē.
5. levietojiet zāga kēdi virzītājsliedes gropē.
6. Montējiet virzītājsliedì un zobratu (B) uz virzītājsliedes tapas (E).

7. Aplieciet zāga kēdi apkārt piedziņas zobratam. Pārliecinieties, ka griezējzobi ir vērsti prom no piedziņas zobrata (C).

8. Montējiet aizsargpārsegu (A) un pagrieziet ripas iekšējo daļu pulksteņrādītāja kustības virzienā.

9. Pievelciet zāga kēdi. Norādījumi ir atrodami sadaļā Zāga kēdes spriegojuma regulēšana lpp. 424.

Zāga kēdes nomaina

1. Pagrieziet ripas iekšējo daļu pretēji pulksteņrādītāju kustības virzienam un nonemiet aizsargpārsegu (A).

1. Nonemiet virzītājsliedi kopā ar zāga kēdi.
2. Nonemiet zāga kēdi no virzītājsliedes.
3. levietojiet jaunu zāga kēdi virzītājsliedes gropē.
4. Montējiet virzītājsliedi un zobratu (B) uz virzītājsliedes tapas (E).
5. Aplieciet zāga kēdi apkārt piedziņas zobratam. Pārliecinieties, ka griezējzobi ir vērsti prom no piedziņas zobrata (C).
6. Montējiet aizsargpārsegu (A) un pagrieziet ripas iekšējo daļu pulksteņrādītāja kustības virzienā.
7. Pievelciet zāga kēdi. Norādījumi ir atrodami sadaļā Zāga kēdes spriegojuma regulēšana lpp. 424.

Zāga kēdes asināšana

Informācija par virzītājsliedi un zāga kēdi

BRĪDINĀJUMS: Lietojot zāga kēdi vai veicot tās apkopi, valkājiet aizsargcimdus. Zāga kēde var radīt traumas arī tad, ja tā nekustas.

Nomainiet nodilušu vai bojātu virzītājsliedi vai zāga kēdi ar Husqvarna ieteiktu virzītājsliedes un zāga kēdes kombināciju. Tas ir jādara, lai garantētu kēdes zāga drošības funkciju darbību. Sarakstu ar ieteiktajām rezerves virzītājsliedes un kēdes kombinācijām skatiet šeit: Piederumi lpp. 429.

- Virzītājsliedes garums, collas/cm. Informācija par virzītājsliedes garumu parasti ir norādīta virzītājsliedes aizmugures galā.

- Kēdes posma garums, collās. Atstarpei starp zāga kēdes dzinējposmiem jābūt vienādai ar attālumu starp zobiem uz sliedes iemavas zobrata un piedziņas zobrata.

- Dzinējposmu skaits. Dzinējposmu skaitu nosaka virzītājsliedes tips.

Pure mechanical linkage diagram without any text, numbers, or symbols

- Sliedes rievas platums, collas/mm. Virzītājsliedes gropes platumam ir jābūt vienādam ar zāga dzinējposmu platumu.

- Zāga kēdes ellošanas atvere un kēdes spriegotāja atvere. Virzītājsliedei jāatbilst izstrādājumam.

• Dzinējposma platums, mm/collas.

Vispārīga informācija par griezēju asināšanu

Nezāgējiet ar neasu zāga kēdi. Ja zāga kēde ir neasa, ir jāpieliek lielāks spiediens, lai sliedi virzītu cauri kokam. Ja zāga kēde ir loti neasa, veidojas nevis koka skaidas, bet putekļi.

Zāgējot koku ar asu zāga kēdi, veidojas garas un biezas skaidas.

Zāga kēdes griešanas daļu — griezēju — veido griezējzobs (A) un dzilummērs (B). Atšķirība starp abu detaļu augstumu ir griešanas dzilums (dzilummēra iestatījums).

A B

Asinot griezēju, jānem vērā tālāk norādītie aspekti.

- Asināšanas leņkis.

- Apaļās vīles diametrs.

Zāga kēdi pareizi asināt bez pareizā aprīkojuma ir loti sarežgīti. Izmantojiet Husqvarna šablonu. Tādējādi tiks nodrošināta maksimāla griešanas veiktspēja un minimāls atsitiena risks.

BRĪDINĀJUMS: Ja netiek ievēroti norādījumi par asināšanu, būtiski pieaug atsitiena spēks.

Piezīme: Informāciju par zāga kēdes asināšanu skatiet šeit: Griezējzobu asināšana lpp. 423.

Griezējzobu asināšana

1. Griezējzobu asināšanai izmantojiet apalo vīli un šablonu.

Piezīme: Informāciju par konkrētajai zāga kēdei ieteikto Husqvarna vīli un šablonu skatiet sadalā Piederumi lpp. 429.

1. Pareizi uzlieciet šablonu uz griezējzobiem. Skatiet šablona komplektācijā iekļautos norādījumus.
2. Virziet vīli no griezējzobu iekšpuses uz ārpusi. Samaziniet spiedienu uz zāgēšanas līniju.

1. Novilējiet materiālu no visu griezējzobu vienas puses.

2. Apgrieziet izstrādājumu otrādi un novīlējiet materiālu otrā pusē.

3. Pārliecinieties, vai visi griezējzobi ir vienādi gari.

Vispārīga informācija par griešanas dziljuma iestatījuma regulēšanu

Griešanas dziljuma iestatijums (C) samazinās, kad tiek asināti griezējzobi (A). Lai nodrošinātu maksimālu griešanas veiktspēju, ir jānovīlē dzilummērs (B), līdz iegūts ieteicamais griešanas dziljuma iestatijums. Norādījumus par pareiza zāga kēdes griešanas dziljuma iestatijuma iegūšanu skatiet sadaļā Tehniskie dati lpp. 428

A B C

BRĪDINĀJUMS: Pārāk liels griešanas dzilums palielina kēdes atsitiena risku!

Dzilummēra iestatījumu pielāgošana

Pirms dzilummēra iestatījuma regulēšanas vai griezējzobu asināšanas skatiet norādījumus šeit: Vispārīga informācija par griezēju asināšanu lpp. 423. Mēs iesakām regulēt griešanas dziljuma iestatījumu pēc katras trešās griezējzobu asināšanas reizes.

Mēs iesakām lietot mūsu šablonu, lai iegūtu pareizu griešanas dziluma iestatījumu un pareizu lenki.

1. Izmantojiet plakano vili un šablonu, lai regulētu griešanas dziļuma iestatījumu. Lai iegūtu pareizu dziļummēra iestatījumu un leņķi, izmantojiet tikai Husqvarna šablonu.

2. Novietojiet šablonu virs zāga kēdes.

Piezīme: Papildinformāciju par šablona izmantošanu skatiet uz tā iepakojuma.

1. Lietojiet plakano vīli, lai novīlētu dzilummēra daļu, kas izvirzās cauri šablonam.

Zāga kēdes spriegojuma regulēšana

BRĪDINĀJUMS: Ja zāga kēde nav pareizi nospriegota, tā var noslīdēt no virzītājsliedes un radīt smagas vai nāvejošas traumas.

Zāga kēde lietošanas laikā izstiepjas. Ir svarīgi regulāri pārbaudīt zāga kēdes spriegojumu, lai nodrošinātu, ka tas ir pareizs. Pārbaudiet zāga kēdes spriegojumu pirms lietojat izstrādājumu. Pievelciet zāga kēdi, cik cieši iespējams, taču nemiet vērā, ka zāga kēdi ir jāvar brīvi virzīt ar roku.

Piezīme: Jaunai zāga kēdei ir noteikts iestrādes periods. Šī perioda laikā pārbaudiet spriegojumu biežāk.

1. Pagrieziet ripas iekšējo daļu pretēji pulksteņrādītāju kustības virzienam, lai atblokētu kēdes spriegošanas ripu.

1. Lai nospriegotu zāga kēdi, grieziet kēdes spriegošanas ripu pulksteņrādītāja kustības virzienā. Nospriegojiet kēdi, cik cieši iespējams. Tai ir stingri jāturas pie virzītājsliedes.

2. Pārbaudiet, vai kēdi var brīvi pavilkt ar roku un tā nenokarājas no virzītājsliedes.

1. Pagrieziet ripas iekšējo daļu pulkstenrādītāju kustības virzienā, lai blokētu kēdes spriegošanas ripu.

Griešanas aprīkojuma ellošana

BRĪDINĀJUMS: Nepareizi ieeļlota kēde var pārtrūkt, izraisot nopietnus, pat dzīvībai bīstamus ievainojumus.

BRĪDINĀJUMS: Neizmantojiet

izstrādātu ellu. Izstrādātā ella kaitē cilvēkiem, izstrādājumam un videi.

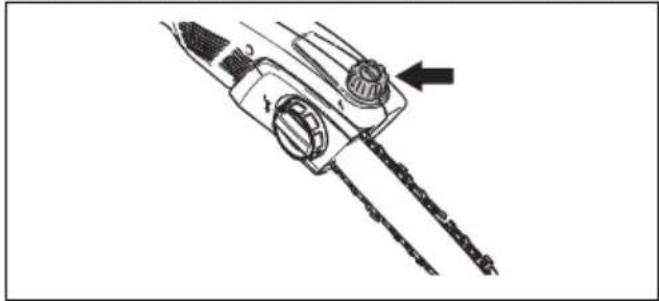

Zāga kēdes ella

• Izmantojiet zāga kēdei piemērotu kēdes ellu. Zāga kēdes ellai ir jāsaglabā viskozitāte visos laikapstāklos, piemēram, karstā vasarā vai aukstā ziemā.
• Izmantojiet Husqvarna kēdes ellu, lai nodrošinātu maksimālu kēdes kalpošanas laiku ar minimālu ietekmi uz vidi. Ja Husqvarna zāga kēdes ellu nav pieejama, izmantojiet parastu zāga kēdes ellu.
• Regionos, kuros nav pieejama zāgu kēžu ella, izmantojiet EP 90 transmisijas ellu.

Regulāri pārbaudiet ellas līmeni ellas tvertnē, lai izvairītos no zāga kēdes un virzītājsliedes bojājumiem.

Uzpildiet zāga kēdes ellu pēc 1 darba stundas vai kad akumulators ir tukšs.

1. Atveriet ellas tvertnes vāciņu uz zāga galviņas.
2. lepildiet Husqvarna zāga kēdes ellu.
3. Uzlieciet ellas tvertnes vāciņu.

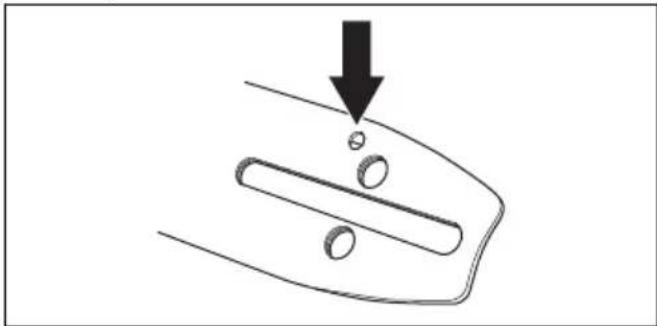

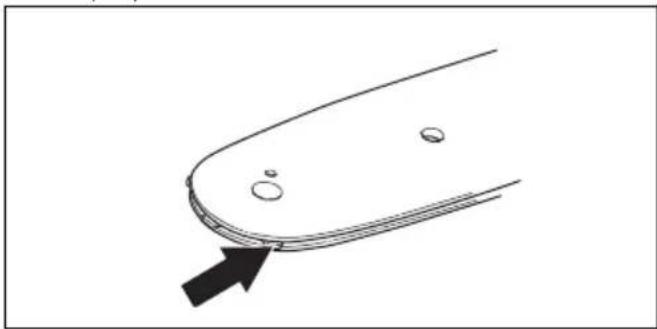

Zāga kēdes ellas līmeṇa pārbaude

1. leslēdziet zāgi un darbiniet to ar 3/4 no maksimālā ātruma. Vērsiet virzītājsliedes galu pret gaišas krāsas virsmu aptuveni 20 cm (8 collas) atstatus.
2. Pēc vienas minūtes ilgas darbināšanas uz gaišās virsmas parādīsies ellas līnija.
3. Ja pēc vienas minūtes vēl nav redzama ellas līnija, sazinieties ar apstiprināto izplatītāju. Iztīriet virzītājsliedes malas rievu.
4. leslēdziet zāgi un darbiniet to ar 3/4 no maksimālā ātruma. Vērsiet sliedes galu pret gaišās krāsas virsmu aptuveni 20 cm (8 collas) atstatus.
5. Pēc vienas minūtes ilgas darbināšanas uz gaišās virsmas parādīsies ellas līnija.
6. Ja pēc 1 minūtes nevarat vēl redzēt ellas līniju, sazinieties ar apstiprināto izplatītāju.

Pārbaudes veikšana ellošanas problēmu gadījumā

1. Pârbaudiet, vai sliedes ellas rieva nav aizsprostota. Ja nepieciešams, iztîriet.

1. Pârbaudiet, vai ir tîra ełlas rieva pârnesumkârbas karteri. Ja nepieciešams, iztīriet.
2. Pārbaudiet, vai sliedes iemavas zobrats griežas brīvi. Ja pēc iepriekš norādītajām pārbaudēm kēdes ellošanas sistēma joprojām nedarbojas, sazinieties ar apkopes darbnīcu.

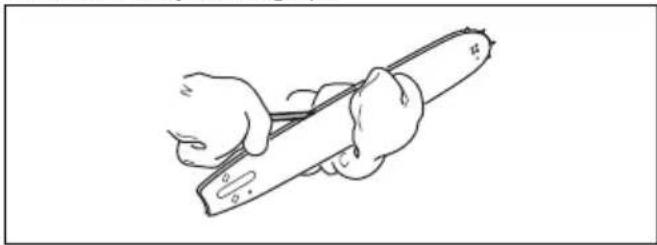

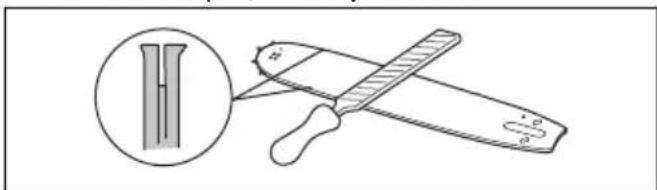

Virzītājsliedes pārbaude

1. Pārbaudiet, vai ellas kanāls nav blokēts. Ja nepieciešams, iztīriet to.

1. Pārbaudiet, vai virzītājsliedes malas nav nelīdzenas. Notīriet atskarpes, izmantojot šablonu.

1. Iztīriet virzītājsliedes gropi.

1. Pārbaudiet, vai virzītājsliedes rieva nav nodilusi. Nomainiet virzītājsliedi, ja nepieciešams.

1. Pārbaudiet, vai virzītājsliedes gals nav nelīdzens vai stipri nodilis.

1. Pārbaudiet, vai sliedes iemavas zobrats brīvi griežas un vai sliedes iemavas zobrata ellošanas atvere nav aizsērējusi. Iztīriet un iee||ojiet to, ja nepieciešams.

1. Lai paildzinātu virzītājsliedes kalpošanas laiku, katru dienu apvērsiet to.

Produkta, akumulatora un akumulatora lādētāja tīrīšana

1. Pēc lietošanas tīriet produktu ar sausu drānu.
2. Tīriet akumulatoru un akumulatora lādētāju ar sausu drānu. Akumulatora vadotnes sliedēm ir vienmēr jābūt tīrām.
3. Pirms lietošanas pārliecinieties, vai akumulatora un akumulatora lādētāja spailes ir tīras.
4. Notīriet ar birsti vietu ap ellas tvertnes vāciņu.
5. Notīriet ar birsti aizsargvācina iekšējo virsmu.

Akumulatora un akumulatora lādētāja pārbaude

1. Pārbaudiet. vai akumulators nav bojāts, piemēram, vai tajā nav plaisu.
2. Pārbaudiet. vai akumulatora lādētājs nav bojāts, piemēram, vai tajā nav plaisu.
3. Pārliecinieties, vai akumulatora lādētāja savienojuma vads nav bojāts un vai tajā nav plaisu.

Problēmu novēršana

Tastatūra

Problēma lespējamās	klūmes lespējamais risinājums
Mirgo zaļais iedarbi-nāšanas LED indika-tors.	Akumulators izlādējies. Uzlādējiet akumulatoru.
Mirgo sarkans klūdu LED indikators.	Pārslodze. Griešanas ierīce ir blokēta, izslēdziet izstrā-dājumu. Izņemiet akumulatoru. Notīriet grie-šanas ierīci no nevēlamiem materiāliem. At-laidiet valīgāk kēdi.
	Temperatūras nobīde. Įaujiet izstrādājumam atdzist.
	Spēka sprūds un iedarbināšanas poga tiek nospiesti vienlaicīgi.	Atlaidiet spēka sprūdu un nospiediet iedarbi-nāšanas pogu.
Izstrādājums nesāk darboties.	Netīrumi akumulatora savienotājos. Notīriet akumulatora savienotājus, izmantojotsaspiestu gaisu vai mīkstu birsti.
ledegas sarkans klū-du LED indikators.	Ir nepieciešams veikt izstrādājuma apkopi. Sazinieties ar vietējo apkopes sniedzēju.

Akumulators

Problēma lespējamās kļūmes lespējamais risinājums
Mirgo zaļā LED lampiņa. Akumulators izlādējies. Uzlādējiet akumulatoru.
Mirgo sarkans kļūdu LED indika-tors.	Akumulators ir tukšs. Uzlādējiet akumulatoru.
	Temperatūras nobīde. Akumulatoru drīkst izmantot temperatūrā no -10°C (14°F) līdz 40°C (104°F).
	Pārspregums. Izņemiet akumulatoru no lādētāja.
Iedegas sarkans kļūdu LED indi-kators.	Pārāk liela elementu atšķirība (1 V).	Sazinieties ar vietējo apkopes sniedzēju.

Akumulatora lādētājs

Problēma	lespējamās klūmes lespējamais risinājums
Mirgo sarkans klūdu LED indikators. T	temperatūras nobīde. Izmantojiet akumulatora lādētāju temperatūrā no 5 °C (41 °F) līdz 40 °C (104 °F).
ledegas sarkans klūdu LED indika-tors.

Pārvadāšana un uzglabāšana

Pārvadāšana un uzglabāšana

• Komplektācijā iekļautie litija jonu akumulatori atbilst bīstamo preču normatīvo aktu prasībām.
• levērojiet īpašās prasības, kas sniegtas uz iepakojuma un uzlīmēm attiecībā uz komerciālu transportēšanu, kā ari trešo pušu un sūtišanas agentu prasības.
• Pirms nosūtāt izstrādājumu, konsultējieties ar bīstamo preču apstrādes speciālistu. levērojiet visus spēkā esošos valsts likumus.
• Kad ievietojat akumulatoru iepakojumā, atvērtiem kontaktiem pievienojiet līmlenti. levietojiet akumulatoru iepakojumā cieši, lai novērstu kustēšanos.

• Transportēšanas vai glabāšanas nolūkos izņemiet akumulatoru.

• Novietojiet akumulatoru un akumulatora lādētāju sausā vietā, kuru neietekmē mitrums un sals.

• Neglabājiet akumulatoru vietās, kur var rasties statiskā elektrība. Neglabājiet akumulatoru metāla kārbā.
• Novietojiet akumulatoru glabāšanai vietā, kur temperatūra ir diapazonā no 5 °C/41 °F līdz 25 °C/77 °F un ko neskar tieša saules gaisma.
• Novietojiet lādētāju glabāšanai vietā, kur temperatūra ir diapazonā no 5 °C/41 °F līdz 45 °C/113 °F un ko neskar tieša saules gaisma.
• Izmantojiet akumulatoru lādētāju tikai tad, ja apkārtējā temperatūra ir diapazonā no 5 °C/41 °F līdz 40 °C/104 °F.
• Pirms akumulatoru novietojat ilgstošai uzglabāšanai, uzlādējiet to par 30–50%.

• Novietojiet akumulatora lādētāju slēgtā un sausā vietā.

• Uzglabāšanas laikā neturiet akumulatoru lādētāja tuvumā. Neļaujiet bērniem un citām nesankcionētām personām pieskarties aprīkojumam. Glabājiet aprīkojumu slēdzamā vietā.

• Notīriet izstrādājumu un veiciet pilnu apkopi, pirms novietojat to ilgstošai glabāšanai.
• Izmantojiet transportēšanas aizsargu uz izstrādājuma, lai novērstu traumas vai izstrādājuma bojājumus transportēšanas vai glabāšanas laikā.
• Transportēšanas laikā droši nostipriniet izstrādājumu.

Akumulatora, lādētāja un produkta likvidācija

Tālāk esošais simbols nozīmē, ka produkts nav sadzīves atkritumi. Utilizējiet to elektrisko un elektronisko ierīču

pārstrādes uzņēmumā. Tādējādi tiek samazināta kaitīgā ietekme uz vidi un cilvēkiem.

Lai iegūtu papildinformāciju, sazinieties ar vietējām iestādēm, sadzīves atkritumu apsaimniekotāju vai izplatītāju.

	120iTK4-P
Motors
Tips PMDC 36V
Rāvējslēdzēja ātrums, m/s 10
Funkcijas
Zema energijas patēriņa režīms savE
Ellas tvertne
Tilpums, l/cm3	0,07/70
Svars
Bez akumulatora, kg/mārciņas 4,1/9,1
Trokšņa emisija49
Skaņas jaudas līmenis, izmērītais dB (A) 93,79
Akustiskās jaudas līmenis, garantētais (LWA dB(A)) 97
Skaņas līmeņi50
Ekvivalentais skaņas spiediena līmenis pie operatora auss, dB(A) 80,6
Vibrācijas līmeņi 51
Vibrācijas līmeņi pie rokturiem, mērīti atbilstoši standartam ISO 22867, m/s2
Sakļauts, priekšējais rokturis/aizmugurējais rokturis 0,793/0,676
Izvērsts, priekšējais rokturis/aizmugurējais rokturis 1,475/0,773

Izstrādājumā izmantojiet tikai Husqvarna BLi oriğinālo akumulatoru.

Apstiprinātie akumulatori

Akumulators BLi10
Tips Litija jonu
Akumulatora ietilpība, Ah Skat. akumulatora datu uzlīmi
Nominālais spriegums, V 36
Svars, kg 0,8

Apstiprinātie akumulatoru lādētāji

Akumulatora lādētājs QC 80
Ieejas spriegums, V 100–240
Frekvence, Hz 50-60
Jauda, W 80

Piederumi

Virzītājsliedes un zāga kēdes kombinācijas

SekojošEs kombinEcijas atbilst CE rekomendEcijEm.

Virzītājsliede Zāga kēde
Garums, collas Solis, collas Sliedes platums, mm Tips				Garums, dzinējpos-mu skaits
10 1/4"	1,3	Husqvarna H00	58

Zāga kēdes asināšana un šablons

Lai nodrošinātu pareizu asināšanas lenki, izmantojiet ieteicamo šablonu. Lai uzasinātu zāga kēdes zobus, ieteicams vienmēr izmantot ieteicamo šablonu.

Ja nezināt, kāda zāga kēde izstrādājumam ir uzstādīta, vērsieties pie izplatītāja.

	mm/collas mm/collas 15
00 4,0/5	32 85° 30° 0°	0,65/0,025 505	6981-03 57965	36-01

EK atbilstības deklarācija

Husqvarna AB, SE-561 82 Huskvarna, Zviedrija, tālr. nr.: [phone] apliecina, ka zaru zāgis Husqvarna 120iTK4-P ar sērijas numuriem, sākot no 2021 (gada skaitlis, kam seko sērijas numurs, ir skaidri norādīts uz datu plāksnītes), atbilst prasībām, kas noteiktas PADOMES DIREKTĪVĀS:

• 1. gada 17 maijs, Direktīva 2006/42/EK, “par mašīnu tehniku”;
• 1. gada 26. februāris, Direktīva 2014/30/EU par elektromagnētisko saderību,
• 1. gada 8. jūnijs, Direktīva 2011/65/ES “par dažu bīstamu vielu izmantošanas ierobežošanu”

Tiek piemēroti tālāk norādītie standarti.

EN 62841-1:2015, EN ISO 11680-1:2011, EN ISO 12100:2010, EN 55014-1:2017+A11, EN 55014-2:2015, EN IEC 63000:2018.

TÜV Rheinland LGA Products GmbH, Tillystrasse 2, D-90431, Nuernberg, Vācija, 0197, veica brīvprātīgu EK tipa pārbaudi saskaņā ar mašīnu direktīvas (2006/42/EK) 12. panta 3. punkta b) apakšpunktu. EK tipa pārbaudes sertifikāta numurs: BM 50491650 0001

Huskvarna, 2020-12-30

$$ \mathrm {P r} _ {\mu \nu} = $$

Pērs Martinsons (Pār Martinsson), izstrādes nodalas vadītājs (pilnvarotais Husqvarna AB pārstāvis, kas atbild par tehnisko dokumentāciju)

SPIS TREŚCI

Wstep....432
