Svarīgi drošības norādījumi

Šis simbols brídina lietotāju par bīstamiem sprieguma līmeņiem, kas atrodas korpusā.

Šis simbols iesaka lietotājam izlasit visu pievienoto literatūru, lai nodrošinātu drošu ierīces darbību.

Izlaslet, saglabajiet un leverojiet visus noradijumus. Leverojiet visus bridinajumus.

Strāvas padeves vadu pievienojiet tikai iezemētai mainstrāvas kontaktligzdai saskaņa ar sprieguma un frekvences nominalvertību, kas norādita sadalja TEVADES DARBĪBA ši izstrādājuma aizmugurējā panelī.

BRĪDINĀJUMS. Lai novērstu bojājurnus, aizdegšanās vai trieciena risku, nepakļaujiet to šo ierici lietus vai mitruma iedarbībai.

Pirms ierices arpuses tirišanas atvienojiet strāvas padeves vadu (izmantojiet tikai mitru drānu). Pagaidiet, lidz ierice ir pilnībā izžuvusi, pirms atkal pievienojat to strāvas padevei.

Ekspluatācijas laikā: saglabājiet vismaz 6 collas (15,25 cm) brīvas gaisa telpas ap iekārtu, lai nodrošinātu pareizu iekārtas ventilāciju un dzesēšanu; neaizsedziet ventilācijas atveres iertces šasija.

Turklat, ja statīvs ir uzstādits, noņemiet plaukta korpusa priekšejo un aizmugurējo vāku un atstājiet tukšu vienu pilnu statīva vietu virs ierīces.

Šis izstradajums janovieto talak no siltuma avotiem, piemėram, radiatoriem, siltuma registriem vai citiem produktiem, kas ražo siltumu.

Šis izstrādajums var but aprikots ar polarizetu spraudni (viens lapstinš plataks par otru). Ši ir drošibas funkcija. Ja nevarat ievietot kontaktdakšu kontaktligzdă, sazinieties ar elektriki, lai nomainitu novecojušo kontaktligzdu. Neparkapiet ši spraudna drošibas měrki.

Sargājiet barošanas vadu no saspiešanas vai noberšanās.

Šo izstrādājumu drikst lietot tikai ar ratiņiem vai statīvu, kas ir ieteicis ražotājs.

Šī izstrādājuma barošanas vads ir jāatvieno no kontaktligzdas, ja tas netiek lietots ilgu laiku vai negaisa laikā.

Ši produkta apkope jäveic kvalificëtam servisa personâlam, ja: ir bojāts strāvas padeves vads vai kontaktdakša; vai uz produkta ir nokrituši priekšmeti, vai uz produkta ir uzlijis škidrums; vai produkts ir bijis pakļauts lietus iedarbībai; vai škiet, ka izstrādājums nedarbojas normāli, vai tam ir ievērojamas darbības izmainas; vai produkts ir nomests, vai korpuss ir bojāts.

Nepiliniet un nesmidziniet škidrumus, kā arī nenovietojiet uz ierices ar škidrumu pilditus traukus vieniba.

UZMANĪBU! Iekšpusē nav detalu, kuras lietotājs varētu apkopt, skatiet apkopi tikai kvalificēts personāls.

Fender® pastiprinātāji un skalruņu sistēmas spēj radīt loti augstu skaņas spiediena līmeni, kas var izraisīt īslaicīgus vai neatgriezeniskus dzirdes bojājumus. Esiet uzmanīgi, iestatot un regulējot skaļuma līmeni lietošanas laikā.

Jūsu jaunais Blues Deluxe pastiprinātājs nodrošina pasaules limena kvalitāti Fender® tonis un pasaules standarta Fender® kvalitāte:

• 40 vatu izeja 4Ω vai 8Ω. • Visi lampu priekšpastiprinātājs un jaudas pastiprinātājs nodrošina harmoniski bagātīgus kroplojumus un skārienjutīgu dinamiku. •

Atlasāmie kanāli piedāvā dzirkstošus, tīrus un augsta pastiprinājuma signālus, ko darbina trīs 12AX7 priekšpastiprinātāja lampas.

• Veiktspēja pārbaudīta un saskaņota GT6L6B Fender® Groove Tubes™
• Divu pogu kājas slēdzis (ieklauts) lauj attālināti izvēlēties kanālu un reverb ieslēgt/izslēgt. • Daudzfunkciju priekšpastiprināšanas izeja / jaudas pastiprinātāja ieejas ligzdas • Ārējā skalruņu ligzda nodrošina papildu skalruņu blokus

Paldies, ka izvēlējāties Fender®

— Tonis, tradicijas un inovacijas — kopš 1946. gada

OFF STANDBY ON ON FOOT POWER PREAMP SWITCH AMP IN OUT PRESENCE REVERB MASTER CHANNEL MIDDLE BASS TREBLE DRIVE VOLUME NORMAL BRIGHT INPUTS P O N M L J K G C I D E H B A

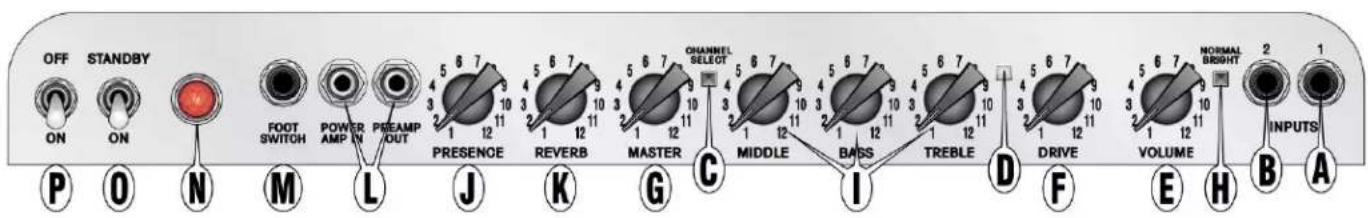

A. INPUT 1 — spraudnis lielākajai daļai ĝitāru.
B. INPUT 2 — zemākas jutības ieeja (-6 dB mazāka nekā INPUT 1), kas nodrošina tīrāku reakciju ar augstas izvades instrumentiem vai tumšāku toni ar "pasīviem" instrumentiem. Ja abas ievades tiek izmantotas vienlaikus, to jutība klūst identiska.
C. KANĀLA IZVĒLE — nospiediet, lai pārslēgtu kanālus:

□ Normāls — izmantojiet SKALUMA {E} vadīklu

Normāls kanāls ir aktīvs

sarkans

Diska kanāls ir aktīvs

E. VOLUME - Regulē parastā kanāla skalumu.
F. DRIVE — pielāgo priekšpastiprinājuma skaļumu un Drive kanāla kropļojumu līmeni.
G. MASTER — pēdējā pielāgošana vispārējam Drive kanāla skalumam. Kad esat iestatījis DRIVE {F} līmeni, izmantojiet MASTER, lai normalizētu Diska kanāla skalumu.
H. NORMAL/BRIGHT — pastiprina augstfrekvences reakciju.

Normāls

Spilgts (pastiprinājums)

I. VIDEJS/BASS/TREBLE — attiecīgi pielāgo vidējas/zemas/augstas frekvences toņu raksturlielumus.
J. PRESENCE — pielāgo īpaši augstu tonu raksturlielumus pēc priekšpastiprinātāja kroplojuma stadijas, radot īpašu augstfrekvences dzirksti.
K. REVERB — pielāgo reverb līmeni.

L. PREAMP OUT / POWER AMP IEEJA -

(1) Effects Loop — pievienojiet PREAMP OUT efektu ievadei un POWER AMP IN efektu izvadei.
(2) Vairāki ampēri — pievienojiet PREAMP OUT primārajā blokā ar POWER AMP IN papildu blokā. Primārais bloks tiek izmantots, lai vadītu palīgierīci, izņemot Reverb un Presence, kas paliek aktīvas katrā blokā.
(3) Ierakstīšana vai pastiprināšana — pievienojiet PREAMP OUT skaņas aprīkojuma ieejai.

Izmantojiet ekranētus instrumentu kabelus ar PREAMP OUT un POWER AMP IN. Abi ligzdas atrodas pirms Reverb un Presence signāla celā.

M. KĀJAS SLĒDZIS — pievienojiet komplektācijā iekļauto kājas slēdzi, lai iespējotu attālo kanālu un reverb pārslēgšanu. Kad tas ir pievienots, kājas slēdzis ignorē atbilstošas paneļa vadības ierīces. PIEZĪME. Kājas slēdža pievienošanai izmantojiet neekranētu skaļruņu kabeli, nevis instrumenta kabeli.
N. POWER INDIKATOR — iedegas, kad Blues Deluxe ir ieslēgts. Noskrūvējiet sarkano dārgakmeņu vāciņu, lai pieklūtu spuldzei (tips T47) nomaiņai.
O. STANDBY — pārslēdzieties gaidstāves režīmā, nevis izslēdziet strāvu īsu pārtraukumu laikā, lai lampas būtu siltas un gatavas atskanošanai; pirms strāvas ieslēgšanas pārslēdzieties gaidstāves režīmā — un palieciet gaidstāves režīmā 30 sekundes pēc strāvas ieslēgšanas. Šīs procedūras pagarinās jūsu pastiprinātāja lampu kalpošanas laiku.
P. POWER SWITCH — ieslēdz un izslēdz Blues Deluxe.

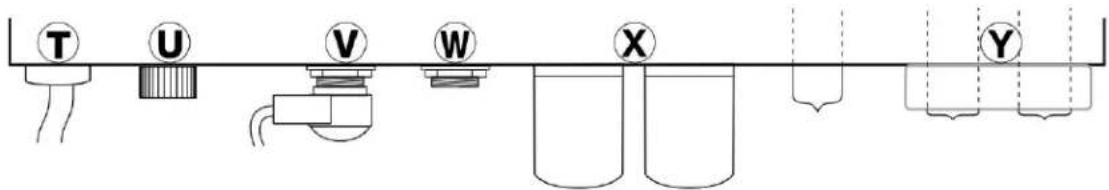

T. BAROŠANAS VADLĪGS — pievienojiet strāvas vadu atbilstoši sprieguma un frekvences nomināliem norādīts jūsu Blues Deluxe pastiprinātāja aizmugurējā panelī.

U. DROŠINĀTĀJS - aizsargā pastiprinātāju no elektriskiem bojājumiem. Nomainiet izdegušo drošinātāju tikai ar tā tipu un nominālu norādīts uz drošinātāja turētāja.

V. GALVENAIS SKALRUNIS — viens no 3 skalruniem konfigurācijām vienmēr jābūt savienotām ar jūsu Blues Deluxe, kad tas ir ieslēgts. (Ieslēdziet bez skalruniem var sabojāt pastiprinātāju.)

V. W. 1. 8 Ω + X 2. 8 Ω + 8 Ω 3. 4 * + 4 Ω

Iekšējais 8Ω

Iekšejais 8Ω + Ārejais 8Ω

* "Atvērts" spraudnis (bez skaļruņiem) + Ārējais 4Ω

W. ĀRĒJAIS SKALRUNIS — šo ligzdu var izmantot tikai kad galvenā skalruņa ligzdā ir ievietots spraudnis.

X. FENDER®/GROOVE TUBES™ GT6L6B —

izejas lampas savā Blues Deluxe pastiprinātājā veiktspēja ir saskaņota un apzīmēta kā a krāsu kodēts pāris. Nomainot šos caurules, iesakām izvēlēties jaunas caurules

kurām ir tādas pašas sarkanas, baltas vai zilas krāsas etiketes kā originālus. Pretējā gadījumā var būt nepieciešama caurules novirze regulēšana. Krāsu kodēšanai skatiet specifikācijas zemāk cauruļu detalļu numuri.

Y. PRIEKŠSAMPA TUBU STABILIZĀTORS —

Ir vibrāciju absorbējošs stabilizers uzstādīts ap priekšpastiprinātāja caurulēm, lai samazinātu cauruļu mikrofonu, kas

parasti attīstās laika gaitā. Var izmantot stabilizatoru ar visām priekšpastiprinātāja lampām, kas ir saderīgas ar jūsu Blues Luksusa pastiprinātājs.

VEIDS:

PR 658

DALU NUMURI:

2232200000 (120V, 60Hz) ASV

2232201000 (110V, 60Hz) TW

2232203000 (240V, 50Hz) AUS

2232204000 (230V, 50Hz) Lielbritānijā

2232205000 (220V, 50Hz) ARG

2232206000 (230V, 50Hz) EUR

2232207000 (100V, 50Hz) JPN

2232209000 (220V, 60Hz) ROK

JAUDAS PRASĪBA:

180W

Strāvas izeja:

40 W uz 8Ω vai 4Ω pie 5% THD

IEEJAS PIELIKUMS:

1 MΩ (1. ieeja) / 136 kΩ (2. ieeja)

PRIEKŠPAMPĀTĒJA IZVĒLES IMEDANCE:

1,5 kΩ Maks

JUTIBAS JUTIBAS PAPILDINATAS:

200 mV apgriešanai

JAUDAS PAMPEDANCE:

54 kΩ

CAURULES:

Tris 12AX7 (0023572000)

Divas Fender® Groove Tube™ GT6L6B (sarkans = 0994401102; balts = 0994401202 zils = 0994401302)

DROŠINATAJSI

3A 250V drošinātājs (100V un 120V versijas)

1,6 A 250 V drošinātājs (230 V un 240 V versijas)

RUNÃ:

Viens 12 collu 8 omi Fender® Re-issue Gold Label skalrunis (0037617000)

KĀJU SLĒDZIS:

2 poga: kanāls, reverb (0028122000)

IZMĚRI:

AUGSTUMS: 47,6 cm (18,75 collas)

PLATUMS: 59,7 cm (23,5 collas)

DZIŁUMS: 26,7 cm (10,5 collas)

SVARS:

49,5 márciñas (22,5 kg)

Produkta specifikācijas var tikt mainītas bez brīdinājuma.

PRODUKTS NO:

FENDER MUSICAL INSTRUMENTS CORPORATION KORONA, KALIFORNIJA, ASV

Fender® un Blues Deluxe™ ir FMIC preču zīmes.

Citas preču zīmes ir to attiecīgo īpašnieku īpašums.
