LIETOŠANAS INSTRUKCIJA DGT 3957 N NEFF

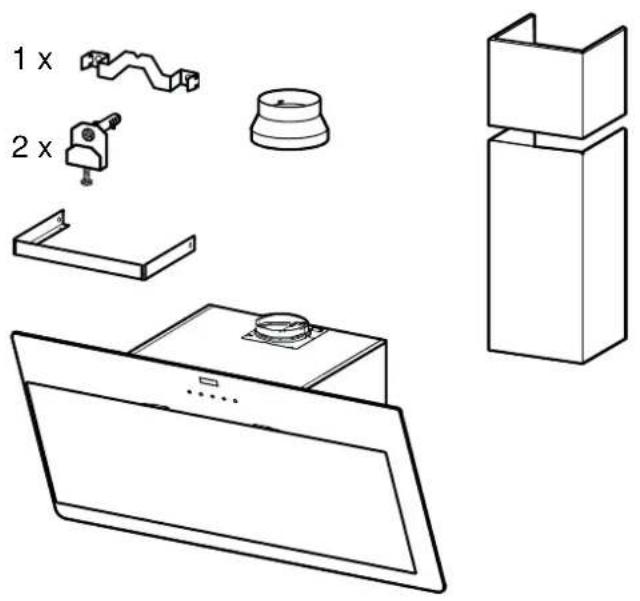

Montāžas instrukcija

A

B

1 2x ∅ 4,2 x 44

a

∅ 8

2x

b

Ø 12 Ø 8

4

de

Svarīgi drošības norādījumi

Uzmanīgi izlasiet šo instrukciju. Tikai tad jūs varat droši un pareizi lietot savu ierīci. Saglabājiet lietošanas un montāžas instrukciju turpmākai lietošanai vai nākamajiem īpašniekiem.

Tikai tad, ja ierīce ir uzstādīta pareizi saskaņā ar montāžas instrukciju, tiek garantēta drošība lietošanas laikā. Uzstādītājs ir atbildīgs par pareizu darbību uzstādīšanas vietā.

Tvaika nosūcēja platumam jābūt vismaz tikpat lielam kā plīts virsmai.

Instalācijai jāievēro pašreizējie būvnoteikumi un vietējo elektroenerģijas un gāzes piegādātāju noteikumi.

Dzīvības briesmas!

Atpakaļ iesūktās sadegšanas gāzes var izraisīt saindēšanos.

Vienmēr nodrošiniet pietiekamu svaiga gaisa padevi, ja ierīce tiek lietota vienlaikus ar telpas gaisu izmantojošu ugunsavotu.

Telpas gaisu izmantojošas ugunsavotas (piemēram, gāzes, eļļas, koksnes vai ogļu apkures ierīces, caurplūdes ūdenssildītāji, ūdens sildītāji) ņem sadegšanas gaisu no uzstādīšanas telpas un izvada dūmgāzes caur dūmvadu (piemēram, skursteni) ārā.

Kad tvaika nosūcējs ir ieslēgts, no virtuves un blakus telpām tiek izvadīts telpas gaiss - bez pietiekamas svaiga gaisa padeves rodas pazemināts spiediens. Toksiskas gāzes no skursteņa vai ventilācijas šahtas tiek iesūktas atpakaļ dzīvojamās telpās.

Tāpēc vienmēr jānodrošina pietiekama svaiga gaisa padeve. - Viens svaiga gaisa / izplūdes gaisa sienas kanāls vien nenodrošina robežvērtības ievērošanu.

Droša darbība ir iespējama tikai tad, ja ugunsavotas uzstādīšanas telpā spiediena starpība nepārsniedz 4 Pa (0,04 mbar). To var panākt, ja caur neaizveramām atverēm, piemēram, durvīs, logos, kombinācijā ar svaiga gaisa / izplūdes gaisa sienas kanālu vai citiem tehniskiem pasākumiem, var ieplūst sadegšanai nepieciešamais gaiss.

Jebkurā gadījumā konsultējieties ar atbildīgo skursteņslauķi, kurš var novērtēt visu mājas ventilācijas sistēmu un ieteikt piemērotu ventilācijas risinājumu.

Ja tvaika nosūcējs tiek izmantots tikai recirkulācijas režīmā, tā darbība ir iespējama bez ierobežojumiem.

Dzīvības briesmas!

Atpakaļ iesūktās sadegšanas gāzes var izraisīt saindēšanos. Uzstādot ventilāciju ar skurstenim pieslēgtu ugunsavotu, nosūcēja elektroapgāde jāaprīko ar atbilstošu drošības shēmu.

Ugunsbīstamība!

Tauku nogulsnes tauku filtrā var aizdegties. Jāievēro norādītie drošības attālumi, lai novērstu siltuma uzkrāšanos. Ievērojiet norādījumus par savu gatavošanas ierīci. Ja gāzes un elektriskās plītis tiek izmantotas kopā, piemēro lielāko norādīto attālumu.

Ierīci drīkst uzstādīt tikai vienā pusē tieši blakus augstajam skapim vai sienai. Attālumam līdz sienai vai augstajam skapim jābūt vismaz 50 mm.

Traumas risks!

■ Iekārtas iekšpusē esošās daļas var būt asas. Valkājiet aizsargcimdus. Ja ierīce nav pareizi nostiprināta, tā var nokrist. Visiem stiprinājuma elementiem jābūt stingriem un drošiem. Ierīce ir smaga. Lai pārvietotu ierīci, nepieciešamas 2 personas. Izmantojiet tikai piemērotus palīglīdzekļus.

Elektrošoka risks!

Iekārtas iekšpusē esošās daļas var būt asas. Savienojuma kabelis var tikt bojāts. Instalācijas laikā nesalieciet un nesaspiediet savienojuma kabeli.

Nosmakšanas risks!

Iepakojuma materiāls ir bīstams bērniem. Nekad neļaujiet bērniem spēlēties ar iepakojuma materiālu.

Vispārīgi norādījumi

Gaisa izvadīšanas režīms

Piezīme: Izvadītais gaiss nedrīkst tikt novadīts ne darbināmā skurstenī, ne šahtā, kas kalpo telpu ventilācijai, kurās atrodas apkures ierīces.

Ja izvadītais gaiss tiek novadīts dūmu vai gāzu skurstenī, kas netiek izmantots, jāsaņem atbildīgā skursteņslauķa meistara atļauja. ■ Ja izvadītais gaiss tiek novadīts caur ārsienu, ieteicams izmantot teleskopisko sienas kārbu.

Gaisa izvadīšanas caurule

Piezīme: Par defektiem, kas radušies cauruļvada dēļ, ražotājs neuzņemas garantiju.

Ierīce sasniedz optimālu veiktspēju ar īsu, taisnu izvadīšanas cauruli un pēc iespējas lielāku caurules diametru. ■ Ar garām, raupjām izvadīšanas caurulēm, daudziem cauruļu līkumiem vai caurules diametru, kas mazāks par 150 mm, netiek sasniegta optimāla izsūkšanas jauda, un ventilatora troksnis kļūst skaļāks. ■ Caurulēm vai šļūtenēm, ko izmanto izvadīšanas cauruļvada ierīkošanai, jābūt no nedegoša materiāla.

Apaļās caurules

Ieteicams iekšējais diametrs 150 mm, bet minimālais 120 mm.

Plakanie kanāli

Iekšējam šķērsgriezumam jāatbilst apaļo cauruļu diametram. Savienojums

∅ 150 mm aptuveni 177 cm

120 mm aptuveni 113 cm

■ Plakanajiem kanāliem nevajadzētu būt ar asiem līkumiem. ■ Ja cauruļu diametri atšķiras, izmantojiet blīvējuma sloksnes.

Pārbaudiet sienu

■ Sienai jābūt līdzenai, vertikālai un pietiekami izturīgai. ■ Urbumu dziļumam jāatbilst skrūvju garumam. Dībeļiem jābūt stingri nostiprinātiem. ■ Pievienotās skrūves un dībeļi ir piemēroti masīvām sienām. Citām konstrukcijām (piemēram, ģipškartona, gāzbetona, porotonas ķieģeļiem) jāizmanto atbilstoši stiprinājuma līdzekļi. ■ Maksimālais tvaika nosūcēja svars ir 40 kg.

Elektriskais pieslēgums

⚠ Bīstami! Elektriskās strāvas trieciena risks!

Ierīces iekšējās daļas var būt asas. Pieslēguma kabelis var tikt bojāts. Instalācijas laikā nesalieciet un nesaspiediet pieslēguma kabeli.

Nepieciešamie pieslēguma dati ir norādīti uz tipa plāksnītes ierīces iekšpusē; lai to redzētu, izņemiet metāla tauku filtru.

Pirms

Pieslēguma vada garums: aptuveni 1,30 m

Šī ierīce atbilst ES radio traucējumu novēršanas noteikumiem. Šo ierīci drīkst pieslēgt tikai pareizi uzstādītai kontaktligzdai ar aizsargkontaktu.

Aizsargkontakta kontaktligzdu, ja iespējams, uzstādiet kamīna apšuvuma iekšpusē.

■ Zemējuma kontaktligzdai jābūt pieslēgtai atsevišķai ķēdei.

Ja pēc ierīces uzstādīšanas zemējuma kontaktligzda vairs nav pieejama, pie pastāvīgā pieslēguma jābūt atvienošanas ierīcei.

Ja nepieciešams pastāvīgs pieslēgums, instalācijā jābūt visu polu atslēdzējam (līnijas aizsargslēdzim, drošinātājiem un kontaktiem) ar vismaz 3 mm kontakta atvērumu; pastāvīgo pieslēgumu drīkst veikt tikai kvalificēts elektriķis.

Ierīces izmēri un drošības attālumi

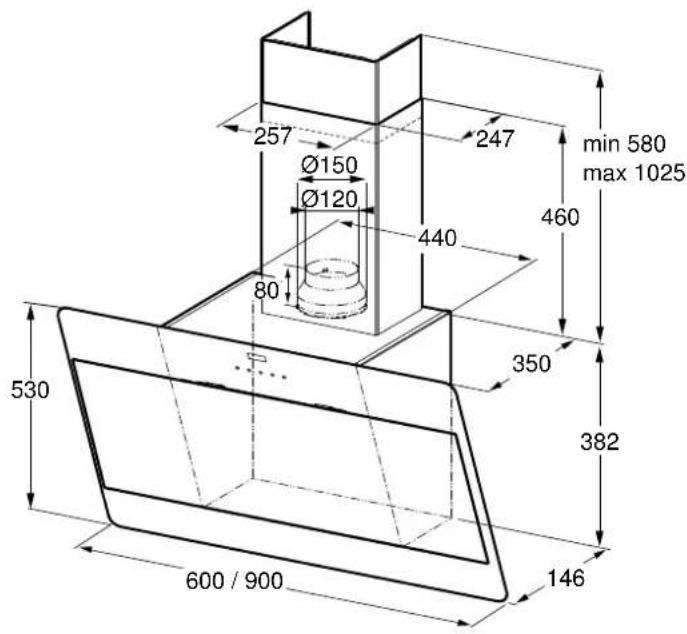

■ Ievērojiet ierīces izmērus. (A attēls)

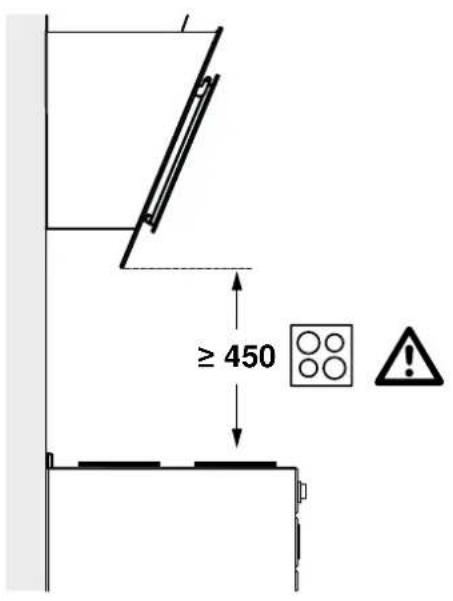

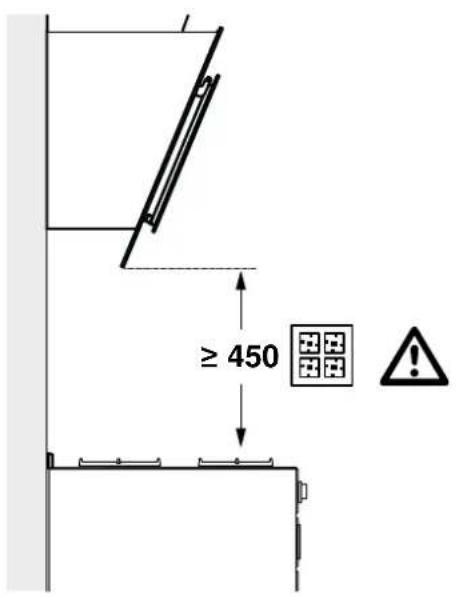

■ Ievērojiet drošības attālumus. (B attēls)

Ja gāzes plīts uzstādīšanas instrukcijā ir norādīts atšķirīgs attālums, vienmēr ievērojiet lielāko attālumu.

Sagatavojiet uzstādīšanu

Uzmanību!

Pārliecinieties, ka urbumu vietās nav elektrisko vadu, gāzes vai ūdens cauruļu.

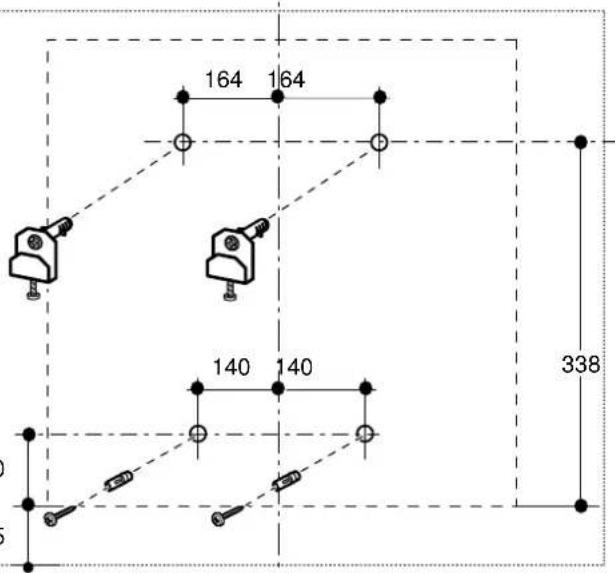

1. No griestiem līdz tvaika nosūcēja apakšējai malai uz sienas novelciet vertikālu viduslīniju. (1. attēls)
2. Atzīmējiet urbumus skursteņa turētāja leņķiem. Turētāja leņķis ir marķēts ar iecirtumu. Novietojiet turētāja leņķus centrā uz viduslīnijas, izlīdziniet horizontāli un atzīmējiet urbumu pozīcijas. (1a attēls)
3. Atzīmējiet urbumus piekarei un nostiprināšanai. (1b attēls)
4. Urbjiet caurumus.
5. Ievietojiet dībeļus vienā līmenī ar sienu.

Ierīces uzstādīšana

Sienas kronšteina montāža

1. Piestipriniet turētāja leņķi kamīna apšuvumam. (1a attēls)
2. Piestipriniet ierīces pakaramos. (1b attēls)

Pakariet un noregulējiet ierīci

⚠️ Traumu risks!

Ierīces iekšpusē esošās daļas var būt asas. Valkājiet aizsargcimdus.

1. Izņemiet metāla tauku filtru; skatiet lietošanas instrukciju.
2. Noņemiet aizsargplēvi no ierīces vispirms aizmugurē un pēc montāžas pilnībā.

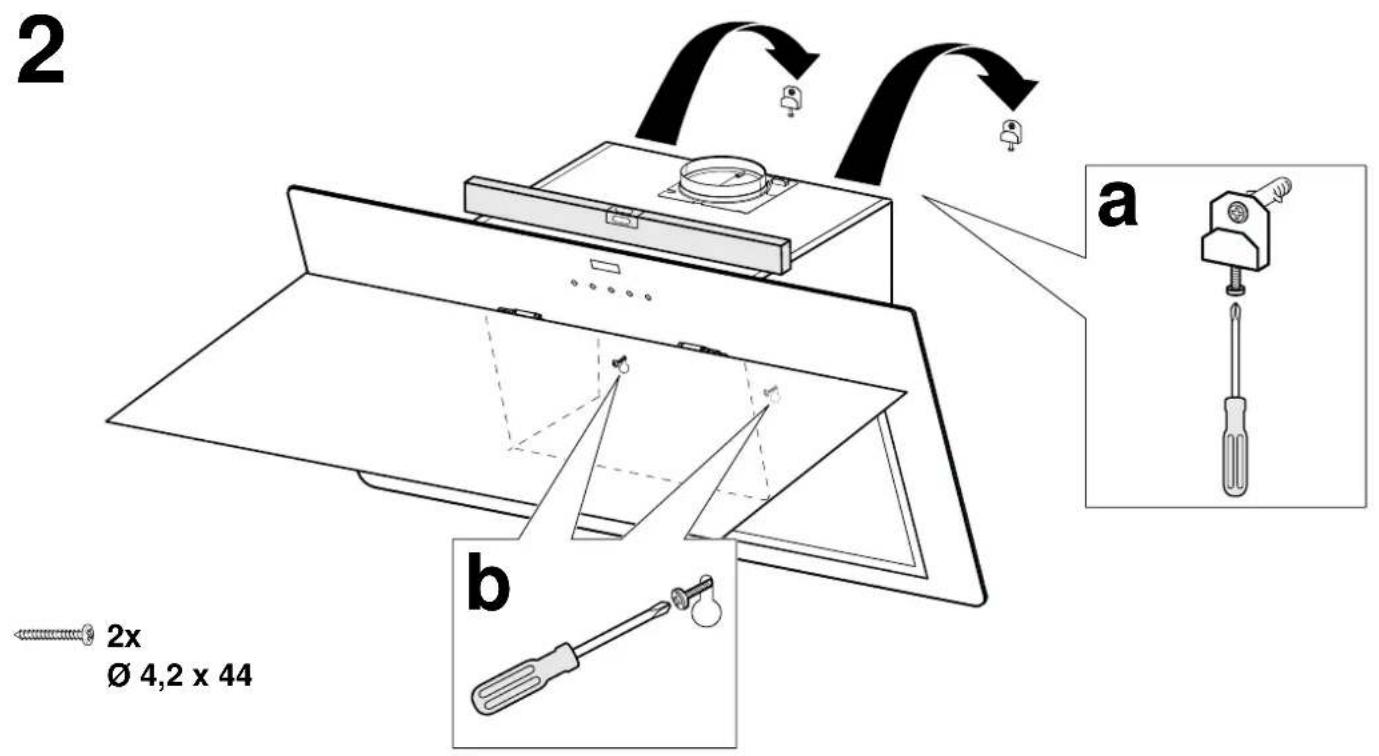

3. Pakariet ierīci tā, lai tā cieši nofiksētos uz pakaramiem. (2 attēls)
4. Noregulējiet ierīci horizontāli, griežot skrūves uz pakaramiem. Skrūves ir pieejamas ierīces iekšpusē. Ja nepieciešams, ierīci var nedaudz pabīdīt pa labi vai pa kreisi. (2a attēls)

Nostipriniet ierīci

1. Ieskrūvējiet drošības skrūves ierīces iekšpusē. (2b attēls)
2. Ievietojiet metāla tauku filtru; skatiet lietošanas instrukciju.

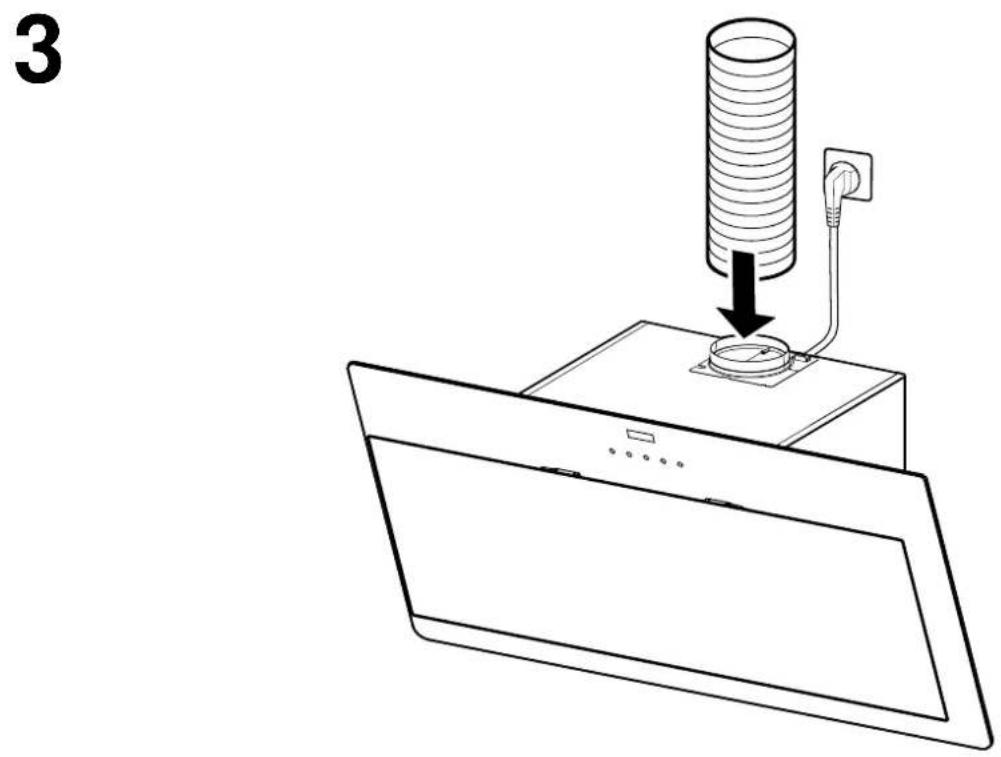

Pievienojiet ierīci (3 attēls)

Norādes

■ Izplūdes režīmā jāuzstāda pretvārsts. Ja ierīcei nav pievienots pretvārsts, to var iegādāties specializētajā tirdzniecībā. Ja izplūdes gaiss tiek novadīts caur ārsienu, jāizmanto teleskopiskais sienas kanāls.

Izplūdes savienojuma izveide

Norāde: Ja tiek izmantota alumīnija caurule, pirms tam nogludiniet savienojuma vietu.

1. Piestipriniet izplūdes cauruli tieši pie gaisa atveres.
2. Izveidojiet savienojumu ar izplūdes atveri.
3. Atbilstoši noblīvējiet savienojuma vietas.

Elektriskā savienojuma izveide

1. Ievietojiet kontaktdakšu aizsargkontakta kontaktligzdā.
2. Ja nepieciešams pastāvīgs savienojums, ievērojiet norādījumus nodaļā "Elektriskais savienojums".

Skursteņa apšuvuma montāža

⚠️ Traumu risks!

Ierīces iekšējās daļas var būt asas. Valkājiet aizsargcimdus.

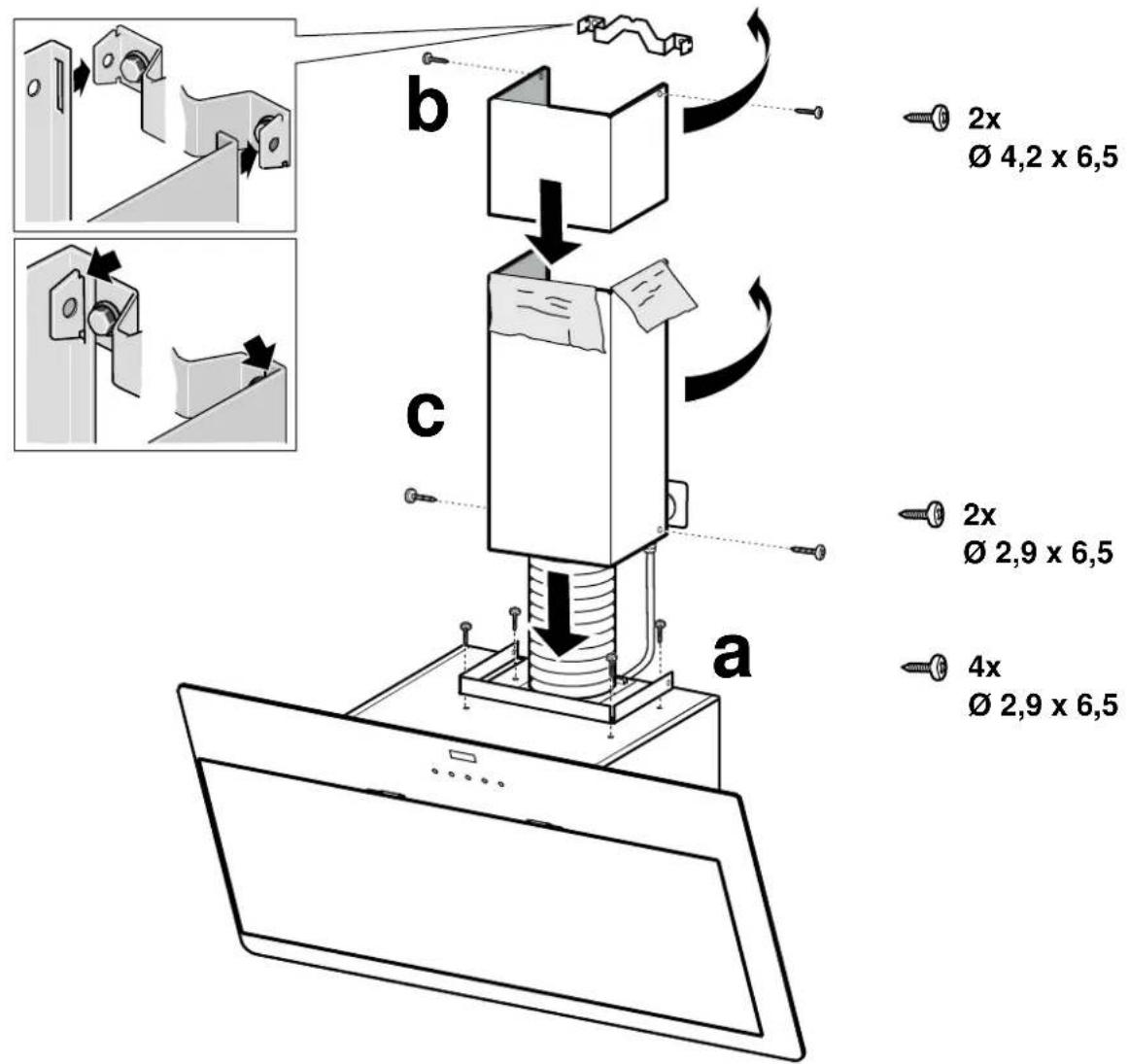

1. Pieskrūvējiet skursteņa apšuvuma turētājstūrus pie ierīces (4.a attēls)
2. Noņemiet aizsargplēves no abiem kamīna apšuvumiem.
3. Uzstādiet augšējo kamīna apšuvumu. (4.b attēls) Viegli atlieciet abus sānu paneļus un iekariet tos kreisajā un labajā pusē pie turētājstūra.

Piezīme: Ja tiek izmantots izplūdes režīms, uzstādiet kamīna apšuvumu ar atverēm uz leju.

1. Pieskrūvējiet augšējo kamīna apšuvumu sānos pie abiem turētājstūriem.
2. Uzstādiet apakšējo kamīna apšuvumu. (4.c attēls)

Viegli atlieciet abus sānu paneļus, iekariet tos aiz augšējā kamīna apšuvuma un saspiediet kopā līdz galam.

Piezīme: Lai izvairītos no skrāpējumiem, novietojiet papīru kā aizsardzību pāri apakšējā kamīna apšuvuma malām.

1. Uzlieciet kamīna apšuvumus uz ierīces un pieskrūvējiet tos sānos pie turētājstūra.

Ierīces demontāža

1. Atskrūvējiet kamīna apšuvumu.

1. Atvienojiet ierīci no elektrotīkla.
2. Atskrūvējiet izplūdes caurules.
3. Atskrūvējiet drošības skrūves.
4. Noņemiet ierīci.
