LIETOŠANAS INSTRUKCIJA DGT 3967 N NEFF

de Montageanleitung

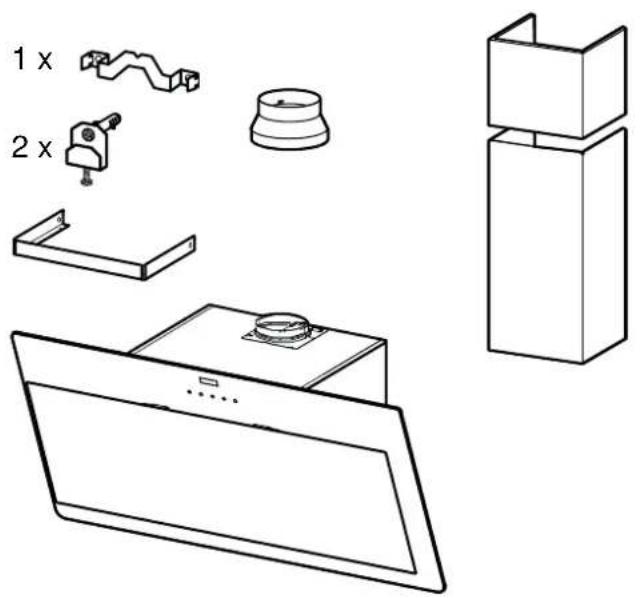

1 x 2 x

A

257 Ø150 Ø120 80 440 247 min 580 max 1025 460 350 382 530 600 / 900 146

B
≥ 450

≥ 450

1
2x ∅ 4,2 x 44

a
105 105 45

∅ 8

NEFF DGT 3967 N - de Montageanleitung - 6
2x

b 164 164 140 140 90 75 338

Ø 12
Ø 8

2 a b 2x Ø 4,2 x 44

NEFF DGT 3967 N - de Montageanleitung - 9

natural_image Line drawing of a device with a cylindrical component inserted into a base, connected to a wall-mounted socket (no text or symbols)

4
b 2x Ø 4,2 x 6,5 c 2x Ø 2,9 x 6,5 4x Ø 2,9 x 6,5 a

de

NEFF DGT 3967 N - de - 1

Wichtige Sicherheitshinweise

Diese Anleitung sorgfältig lesen. Nur dann können Sie Ihr Gerät sicher und richtig bedienen. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.

Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfreie Funktionieren am Aufstellungsort verantwortlich.

Die Breite der Dunstabzugshaube muss mindestens der Kochstelle entsprechen.

Für die Installation müssen die aktuell gültigen Bauvorschriften und die Vorschriften der örtlichen Strom- und Gasversorger beachtet werden.

Lebensgefahr!

Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen.

Immer für ausreichend Zuluft sorgen, wenn das Gerät trieb gleichzeitig mit einer raumluftabhängigen Feuerstätte verwendet wird.

Safety warning symbol and diagram showing a skull hazard and a gas stove with flame, indicating hazard and fire resistance.

Raumluftabhängige Feuerstätten (z.B. gas-, öl-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z.B. Kamin) ins Freie.

In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen - ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt.

Es muss daher immer für ausreichende Zuluft gesorgt werden.
- Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Ein gefahrloser Betrieb ist nur dann möglich, wenn der im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z.B. in Türen, Fenstern, in Ver mit einem Zuluft- / Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann.

NEFF DGT 3967 N - Lebensgefahr! - 2

natural_image Simple line drawing of a house with fire and steam, no text or symbols present

Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Lüftungsverbund des Hauses beurteilen kann und Ihnen die passende Maßnahme zur Belüftung vorschlägt.

Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

Lebensgefahr!

Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen. Bei Installation einer Lüftung mit einer kamingebundenen Feuerstelle muss die Stromzuführung der Haube mit einer geeigneten Sicherheitsschaltung versehen werden.

Brandgefahr!

Die Fettablagerungen im Fettfilter können sich entzünden. gegebenen Sicherheitsabstände müssen eingehalten werden, einen Hitzestau zu vermeiden. Beachten Sie die Angaben zu Ihrem Kochgerät. Werden Gas- und Elektro-Kochstellen zusammen betrieben, gilt der größte angegebene Abstand.

Das Gerät darf nur an einer Seite direkt neben einem Hochschrank oder einer Wand installiert werden. Der Abstand zur Wand oder zum Hochschrank muss mind. 50 mm betragen.

Verletzungsgefahr!

■ Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tragen.
Ist das Gerät nicht ordnungsgemäß befestigt, kann es herabfallen. Alle Befestigungselemente müssen fest und sicher mo werden.
Das Gerät ist schwer. Zum Bewegen des Gerätes sind 2 Personen erforderlich. Nur geeignete Hilfsmittel verwenden.

Stromschlaggefahr!

Bauteile innerhalb des Gerätes können scharfkantig sein. Das Anschlusskabel kann beschädigt werden. Anschlusskabel während der Installation nicht knicken oder einklemmen.

Erstickungsgefahr!

Verpackungsmaterial ist für Kinder gefährlich. Kinder nie mit Verpackungsmaterial spielen lassen.

Allgemeine Hinweise

Abluftbetrieb

Hinweis: Die Abluft darf weder in einen in Betrieb befindlichen im Abluftbeler Abgaskamin, noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.

Soll die Abluft in einen Rauch- oder Abgaskamin geführt werden, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.
Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

Abluftleitung

Hinweis: Für Beanstandungen, die auf die Rohrstrecke zurückzuführen sind, übernimmt der Hersteller des Gerätes keine Gewährleistung.

Das Gerät erreicht seine optimale Leistung durch ein kurzes, geradliniges Abluftrohr und einen möglichst großen Rohrdurchmesser.
■ Durch lange raue Abluftrohre, viele Rohrbögen oder Rohrdurchmesser, die kleiner als 150 mm sind, wird die optimale Absaugleistung nicht erreicht und das Lüftergeräusch wird lauter.
■ Die Rohre oder Schläuche zum Verlegen der Abluftleitung müssen aus nicht brennbarem Material sein.

Rundrohre

Es wird ein Innendurchmesser von 150 mm empfohlen, jedoch unterstücks 120 mm.

Flachkanäle

Der Innenquerschnitt muss dem Durchmesser der Rundrohre ent- Verbindung sprechen.

∅ 150 mm ca. 177 cm

∅ 120 mm ca. 113 cm

■ Flachkanäle sollten keine scharfen Umlenkungen haben.
■ Bei abweichenden Rohrdurchmessern Dichtstreifen einsetzen.

Wand überprüfen

■ Die Wand muss eben, senkrecht und ausreichend tragfähig sein.
■ Die Tiefe der Bohrlöcher muss der Länge der Schrauben entsprechen. Die Dübel müssen einen festen Halt haben.
■ Die beiliegenden Schrauben und Dübel sind für massives Mauerwerk geeignet. Für andere Konstruktionen (z.B. Rigips, P beton, Poroton-Mauerziegel) müssen entsprechende Befestigungsmittel verwendet werden.
■ Das max. Gewicht der Dunstabzugshaube beträgt 40 kg.

Elektrischer Anschluss

⚠ Stromschlaggefahr!

Bauteile innerhalb des Gerätes können scharfkantig sein. Das Anschlusskabel kann beschädigt werden. Anschlusskabel während der Installation nicht knicken oder einklemmen.

Die erforderlichen Anschlussdaten stehen auf dem Typenschilc Innenraum des Gerätes, dazu Metallfettfilter ausbauen.

Die vor- um

Länge der Anschlussleitung: ca. 1,30 m

Dieses Gerät entspricht den EG-Funkentstörbestimmungen. Dieses Gerät darf nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden.

Die Schutzkontaktsteckdose möglichst innerhalb der Kaminverblendung anbringen.

■ Die Schutzkontaktsteckdose sollte über einen eigenen Stromkreis angeschlossen sein.

Ist die Schutzkontaktsteckdose nach der Installation des Gerätes nicht mehr zugänglich, muss eine Trennvorricht beim Festanschluss vorhanden sein.

Bei einem erforderlichen Festanschluss muss in der Installation ein allpoliger Trennschalter (Leitungsschutzschalter, Sicherungen und Schütze) mit mind. 3 mm Kontaktöffnung vorhanden eine Elektrofachkraft darf den Festanschluss ausführen.

Gerätemaße und Sicherheitsabstände

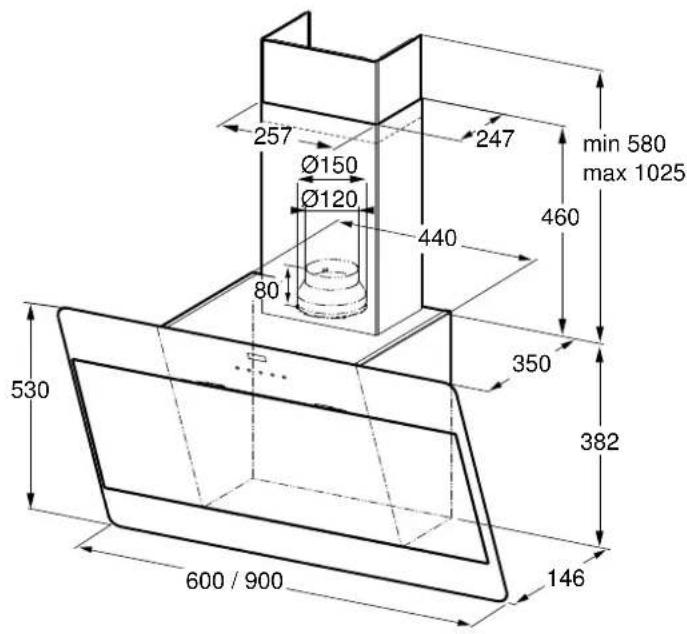

■ Gerätemaße beachten. (Bild A)

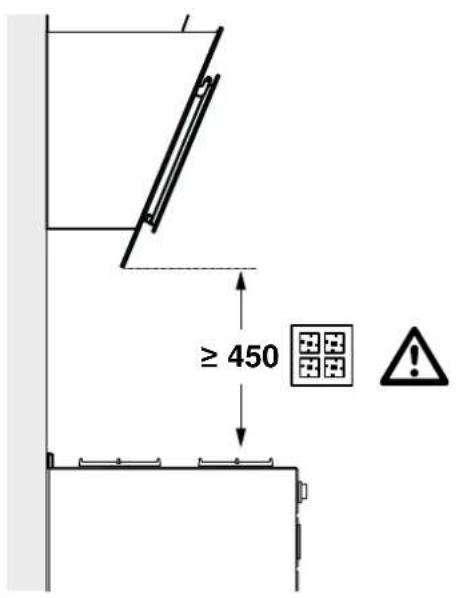

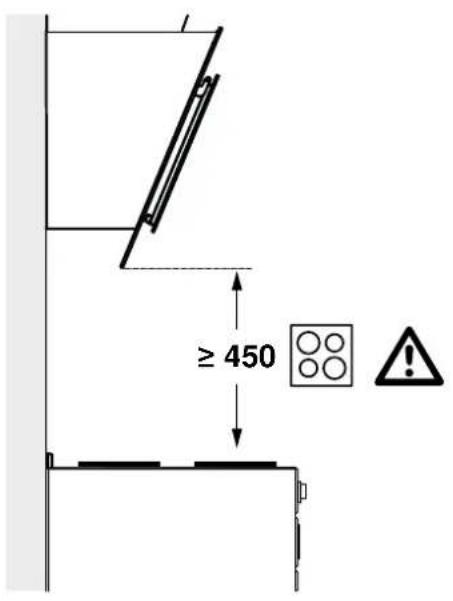

■ Sicherheitsabstände beachten. (Bild B)

Falls die Installationsanweisungen des Gaskochgeräts einen abweichenden Abstand vorgeben, immer den größeren Abstand berücksichtigen.

Installation vorbereiten

Achtung!

Stellen Sie sicher, dass sich im Bereich der Bohrungen keine Stromleitungen, Gas- oder Wasserrohre befinden.

  1. Von der Decke bis zur Unterkante der Dunstabzugshaube eine senkrechte Mittellinie an die Wand zeichnen. (Bild 1)
  2. Bohrungen für die Haltewinkel des Kamins anzeichnen. der Haltewinkel ist mit einer Kerbe gekennzeichnet. Die Haltewinkel mittig an der Mittelllinie anlegen, waagerecht ausrichten und die Positionen der Bohrungen anzeichnen. (Bild 1a)

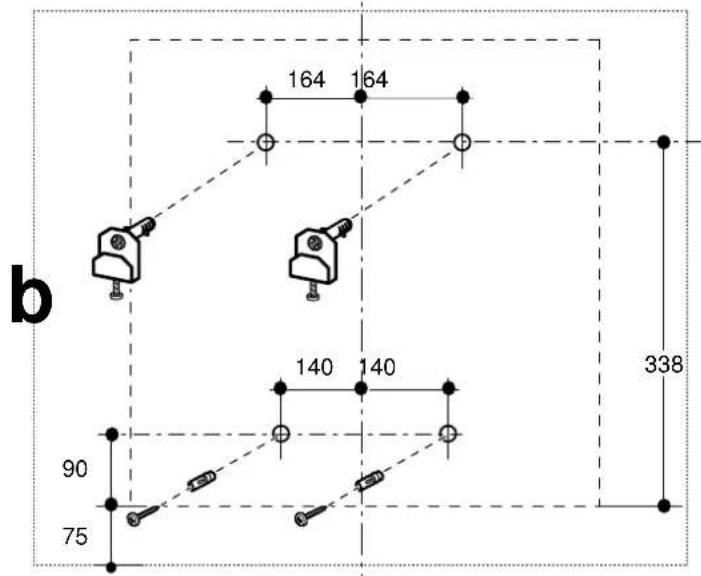

  3. Bohrungen für die Aufhängungen und die Sicherung anzeichnen. (Bild 1b)
  4. Löcher bohren.
  5. Dübel wandbündig eindrücken.

Gerät einbauen

Wandhalterung montieren

  1. Haltewinkel für die Kaminverblendung anschrauben. (Bild 1a)
  2. Aufhängungen für das Gerät anschrauben. (Bild 1b)

Gerät aufhängen und ausrichten

⚠️ Verletzungsgefahr!

Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tragen.

  1. Metallfettfilter ausbauen; siehe Gebrauchsanleitung.
  2. Schutzfolie vom Gerät zuerst an der Rückseite und nach der Montage vollständig abziehen.

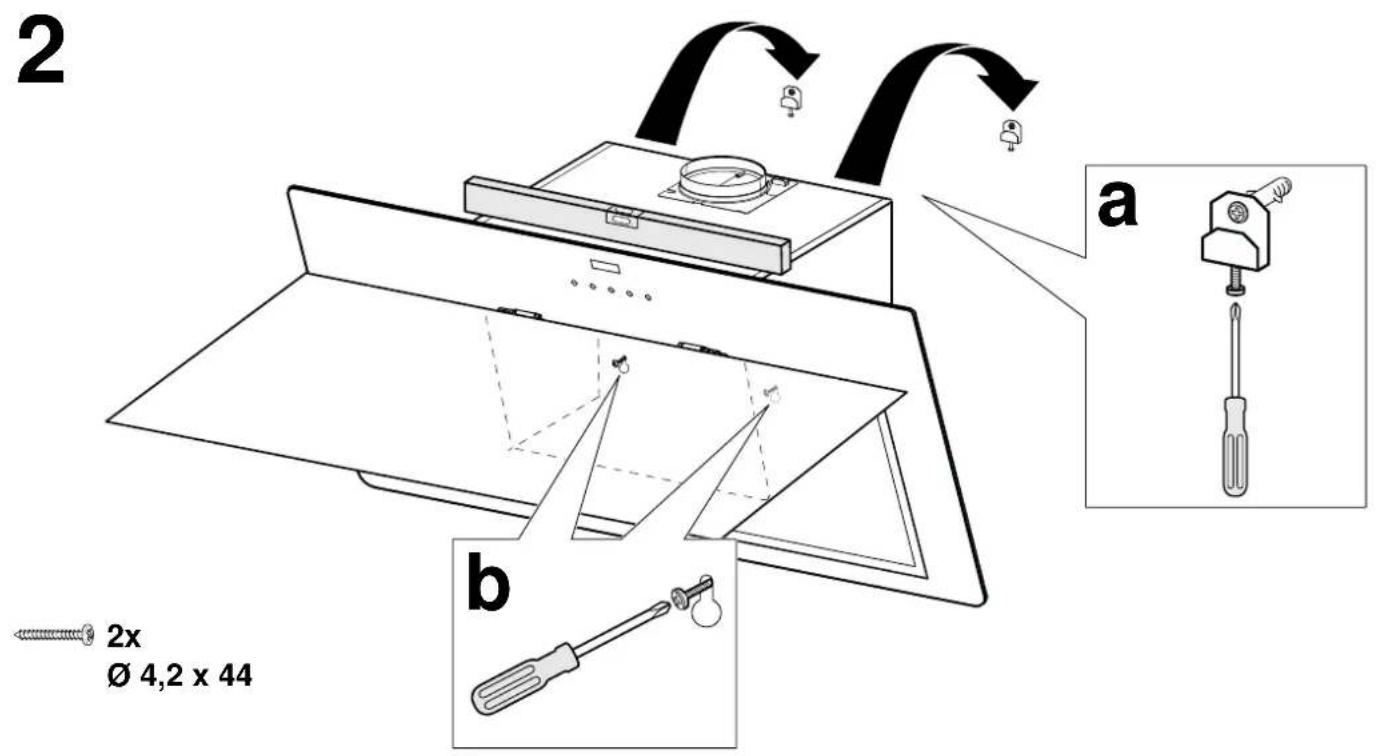

  3. Gerät so einhängen, dass es fest an den Aufhängungen einrastet. (Bild 2)
  4. Gerät durch Drehen der Schrauben an den Aufhängungen waa- gerecht ausrichten. Die Schrauben sind im Inneren des zugänglich. Bei Bedarf kann das Gerät etwas nach rechts oder links verschoben werden. (Bild 2a)

Gerät sichern

  1. Sicherungsschrauben im Inneren des Gerätes einschrauben. (Bild 2b)
  2. Metallfettfilter einbauen; siehe Gebrauchsanleitung.

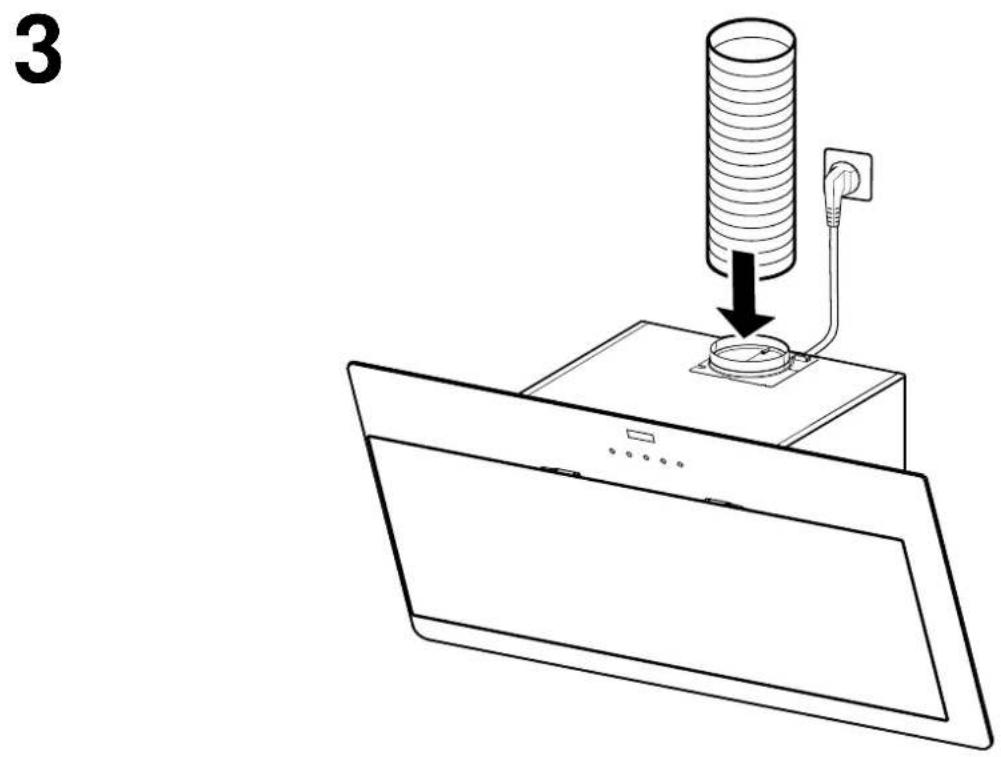

Gerät anschließen (Bild 3)

Hinweise

■ Bei Abluftbetrieb sollte eine Rückstauklappe eingebaut werden. Ist dem Gerät keine Rückstauklappe beigelegt, kann sie über den Fachhandel bezogen werden.
Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

Abluftverbindung herstellen

Hinweis: Wird ein Aluminiumrohr verwendet, den Anschlussbereich vorher glätten.

  1. Abluftrohr direkt am Luftstutzen befestigen.
  2. Verbindung zur Abluftöffnung herstellen.
  3. Verbindungsstellen geeignet abdichten.

Stromanschluss herstellen

  1. Netzstecker in die Schutzkontaktsteckdose stecken.
  2. Bei einem erforderlichen Festanschluss, bitte die Hinweise im Kapitel Elektrischer Anschluss beachten.

Kaminverblendung montieren

⚠️ Verletzungsgefahr!

Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tragen.

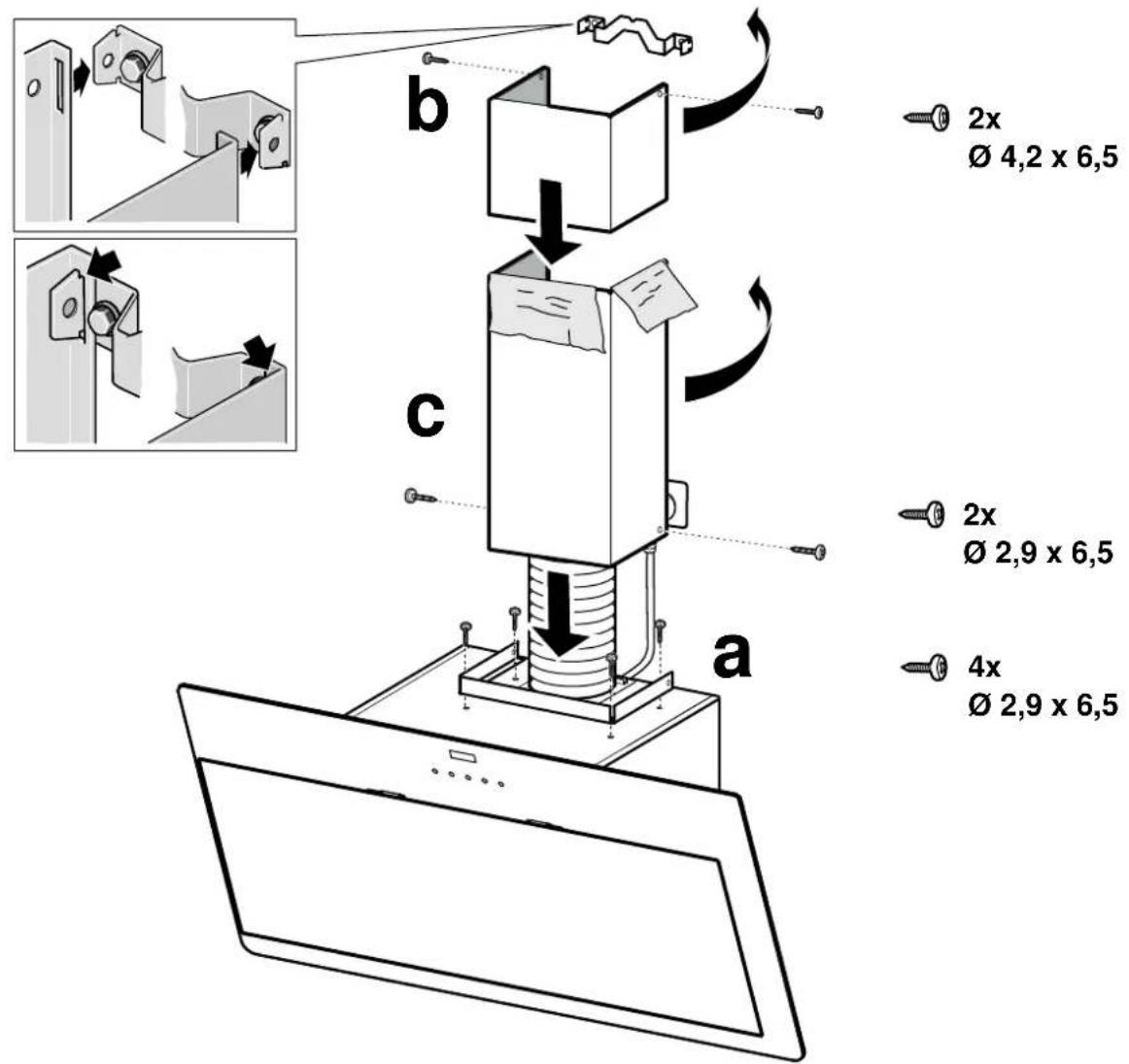

  1. Haltewinkel für die Kaminverblendungen am Gerät anschra (Bild 4a)

  2. Schutzfolien an beiden Kaminverblendungen abziehen.

  3. Obere Kaminverblendung montieren. (Bild 4b)
    sein Die Nur beiden Seitenbleche leicht auseinanderbiegen und links rechts am Haltewinkel einhängen.

Hinweis: Bei Abluftbetrieb die Kaminverblendung mit den 5-zen nach unten montieren.

  1. Obere Kaminverblendung seitlich an den beiden Haltewinkeln anschrauben.
  2. Untere Kaminverblendung montieren. (Bild 4c)

Die beiden Seitenbleche leicht auseinanderbiegen, hinter die obere Kaminverblendung einhängen und bis zum Anschlag zusammendrücken.

Hinweis: Um Kratzer zu vermeiden, Papier als Schutz über die Kanten der unteren Kaminverblendung legen.

  1. Kaminverblendungen auf dem Gerät aufsetzen und seitlich am Haltewinkel anschrauben.

Gerät demontieren

1 Die Kaminverblendung lösen.

  1. Gerät stromlos machen.
  2. Abluftleitungen lösen.
  3. Sicherungsschrauben lösen.
    es. Gerates
  4. Gerät abnehmen.
