LIETOŠANAS INSTRUKCIJA MS-81 Sven

Pateicamies Jums par akustiskās sistēmas TM SVEN pirkšanu!

AUTORTIESĪBAS

© 2016. SVEN PTE. LTD. Versija 1.0 (V 1.0).

Šī Instrukcija un tajā ietilpstošā informācija ir aizsargāta ar autortiesībām. Visas tiesības ir aizsargātas.

Tirdzniecības markas

Visas tirdzniecības markas ir likumīgo īpašnieku īpašums.

Brīdinājums par atbildības ierobežojumu

Neraugoties uz pieliktajām pūlēm padarīt Instrukciju precīzāku, iespējamas dažas neatbilstības. Šīs Instrukcijas informācija pasniegta ar nosacījumu kā ir".

Authors un izdevējs nenes nekādu atbildību personu vai organizāciju priekšā par zaudējumiem vai bo - jājumiem, kas radušies no šajā Instrukcijā saturošās informācijas.

SATURS

PL

1. REKOMENDĀCIJAS PIRCĒJAM ...... 2
2. AS KOMPLEKTÄCIJA 3
3. DROŠĪBAS MĒRI 3
4. TEHNISKAIS APRAKSTS.... 3
5. SAGATAVOŠANA UN DARBA KĀRTĪBA 4
6. TRAUCĒJUMU NOVĒRŠANA....5
7. TEHNISKIE RAKSTUROJUMI 5

1. REKOMENDĀCIJAS PIRCĒJAM

• Akurāti izpakojiet iekārtu, sekojiet, lai kastes iekšpusē nepaliek kādi piederumi. Pārbaudiet, vai iekārta nav bojāta. Ja iekārta transportējot ir bojāta, griezieties firmā, kas veica piegādi; ja iekārta nedarbojas, uzreiz griezieties pie pārdevēja.
• Pārbaudiet komplektāciju un garantijas talona esamību. Pārliecinieties, ka garantijas talonā ir ie-spiests veikala zīmogs, salasāms paraksts vai pārdevēja zīmogs un pārdošanas datums, preces numurs sakrīt ar talonā norādīto. Atcerieties, ka pazaudējot garantijas talonu vai nesakrītot numuriem, jūs zaudējat tiesības uz garantijas remontu.
• Neslēdziet iekārtu iekšā uzreiz pēc tās ienešanas telpā no āra vides ar mīnus grādu temperatūru! Izpakotu iekārtu jāpatur istabas temperatūrā ne mazāk par 4 stundām.
• Pirms iekārtu uzstādīt un izmantot, uzmanīgi iepazīstieties ar šo Instrukciju, un saglabājiet to visu lietošanas periodu.

Tehniskais atbalsts atspogulots mājaslapā www.sven.fi. Šeit Jūs varēsiet atrast atjaunoto šīs Instrukcijas versiju.

2. AS KOMPLEKTĀCIJA

• Sabvūfers – 1 gab.
• Satelīti – 2 gab.
• Ekspluatācijas Instrukcija – 1 gab.
• Garantijas talons – 1 gab.

3. DROŠĪBAS MĒRI

Uzmanību! Korpusa iekšpusē uz elementiem bez izolācijas ir augsts spriegums, kas var radīt elektriskās strāvas triecienu.

• Lai izvairītos no elektriskās strāvas trieciena, neatveriet akustisko sistēmu (AS) un neremontējiet to patstāvīgi. Apkalpošanu un remontu jāveic tikai kvalificētiem speciālistiem pilnvarotā servisa centrā. Pilnvaroto servisa centru sarakstu skatieties mājaslapā www.sven.fi.
• Nepieļaujiet AS kolonnu vadu īssavienojumu (tajā skaitā, arī “iezemētu”) savā starpā, uz pastiprinātāja korpusu un uz zemi, jo tas izraisa pastiprinātāja izejas kaskāžu bojājumus.
• Aizliegts pieskarties aparatūras tīkla kontaktdakšas tapiņām 2 sek. laikā no kontaktdakšas izvilkšanas momenta no tīkla rozetes.
• Sargājiet AS no neiederīgu priekšmetu noklūšanas atverēs.
• Sargājiet AS no paaugstināta mitruma, ūdens un putekliem.
• Sargājiet AS no sasilšanas: novietojiet to ne tuvāk par 1 m no sildīšanas ierīcēm. Nepakļaujiet iekārtu tiešu saules staru iedarbībai.
• Nenovietojiet uz AS, kā arī sistēmas tuvumā nekādus atklātas liesmas avotus.
• Nenovietojiet AS vietās ar nepietiekamu ventilāciju. Minimālā gaisa sprauga – 10 cm. Ekspluatējot AS, nenovietojiet uz tās kādas iekārtas, nepārsedziet ar salvetēm vai līdzīgām lietām, kas apgrūtina atdzišanu.
• Nelietojiet kīmiskus reağentu AS tīrīšanai, izmantojiet mīkstu, sausu audumu.

4. TEHNISKAIS APRAKSTS

Akustiskās sistēmas (AS) MS-80/ MS-81 paredzēta mūzikas atskanošanai un spēļu, filmu un citu atskanošanai. Izmanto ar datoru, CD-DVD pleijeri un citiem skaņas avotiem.

AS īpatnības

- Akustiskā sistēma ir savietojama ar PC, DVD/Media atskanotājiem, mobilajām iekārtām un citiem skanas avotiem

• Vadības rokturi uz priekšējā paneļa
• Skaluma limena regulators
• Atvere austinu pieslēgšanai

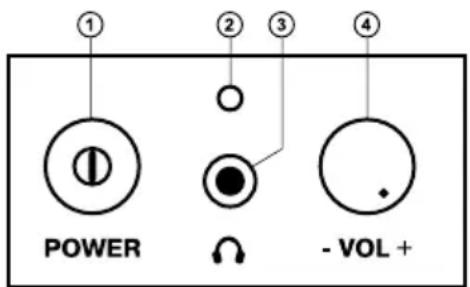

Vadības panelis

① POWER: barošanas ieslēgšanas/izslēgšanas poga
② Barošanas indikators
③ : atvere austinu pieslēgšanai
④ VOL: skaluma limena regulators

1. att. Vadības panelis

Ekspluatācijas instrukcija

MS-80

MS-81

5. SAGATAVOŠANA UN DARBA KĀRTĪBA

AS novietošana

• Izvietojiet kolonnas attiecībā pret klausītāju simetriski ne mazāk kā viena metra attālumā. Sabvūfers rada bezvirziena skanu, tāpēc to var novietot jebkurā istabas vietā, kur sabvūfers skan vislabāk.
• lespējams superjūtīgu monitoru un televizoru attēla neliels izkroplojums, tāpēc novietojiet AS tālāk no šīm iekārtām.

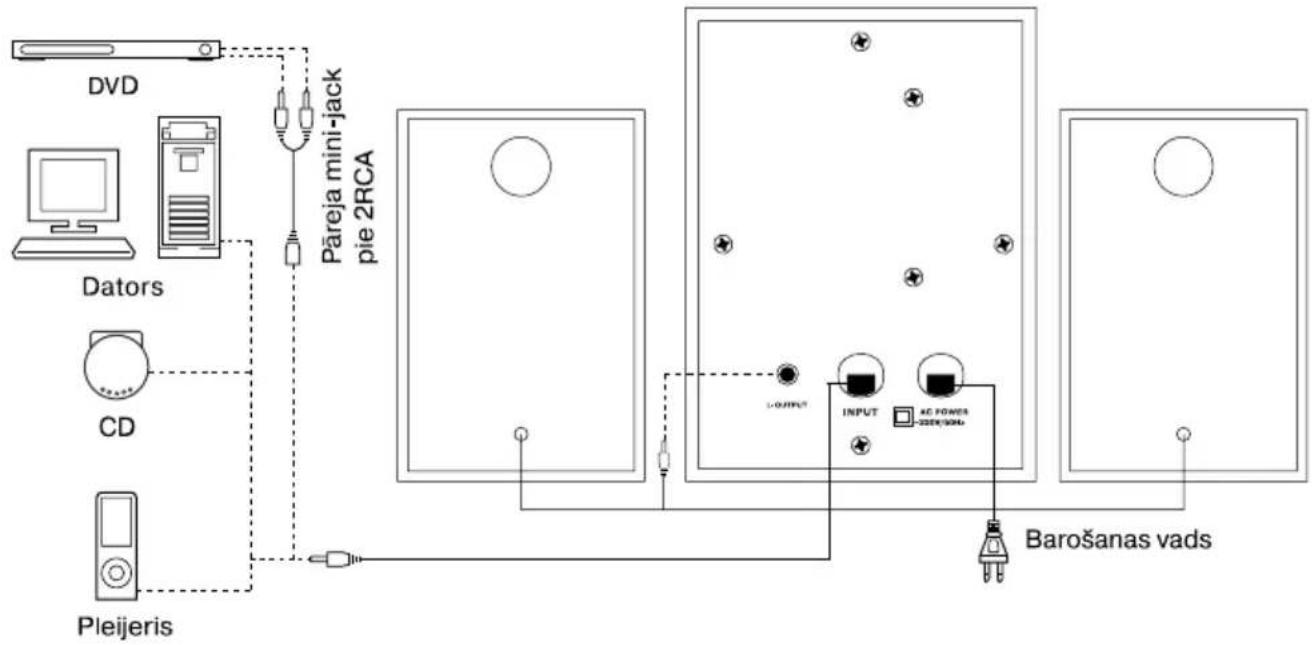

AS pieslēgšana

Akustiskās sistēmas MS-80/ MS-81 var tikt pieslēgtas praktiski jebkuriem audiosignāla avotiem: DVD/CD, PC skanas kartei u.tml. (skat. 2. att.).

Brīdinājums! Pirms pieslēgšanas visiem sistēmas komponentiem jābūt izslēgtiem.

• Savienojiet sabvūferu ar satelītiem (2. att)

• levietojiet datora skañas kartes MP3-pleijera u.tml. signāla kabela mini-jack lineārajā izejā Piezīme. AS pieslēgšanai pie DVD/CD-atskaņotājiem kopā ar iebūvēto signāla kabeli jāizmanto pāreju mini-jack pie 2RCA (neietilpst piegādes komplektā), kā parādīts 2. att.

• lelieciet barošanas vada kontaktdakšu rozetē.

• Pagrieziet skaluma limeņa regulatora VOL ④ rokturi uz minimumu, ieslēdziet barošanu ar slēdzi POWER ①. ledegsies barošanas indikators ②.
• Iestatiet skaluma regulatoru VOL ④ uz nepieciešamo limeni.

1. att. Pieslēgšanas shēma

- Austiņas pieslēdziet atverei ③.

Piezīmes:

• Pēc AS izmantošanas atcerieties atslēgt no tikla barošanas vadu.

• Atskaņošanas skaņas kvalitātes paaugstināšanai izmantojiet skaņas kartes Line-Out izeju.

• TRAUCĒJUMU NOVĒRŠANA

Traucējums lemesls	Novēršanas paņēmiens
AS neslēdzas iekšā Na	Nav pieslēgta tīklam Pārbaudiet	pieslēgumu tīklam
	Nav ieslēgts tīkla slēdzis leslē	dziet slēdzi
Nav skaņas Skaļuma	regulators iestatītsvismazākā skaļuma stāvoklī	lestatiet skaļuma regulatoru
	Nepareizi pieslēgts audio-signāla avots	Pareizi pieslēdziet signāla avotu
AS kolonnās pārākklusa skaņa	Skaļuma regulatori iestatītivismazākā skaļuma stāvoklī	lestatiet skaļuma regulatoru
Skaņas izkropļojums	leejas signāla liela amplitūda	Ar skaļuma regulatoriem uz signāla avotiem un AS samaziniet ieejas signāla lielumu

Ja neviens no augstāk norādītajiem paņēmieniem nepalīdz atrisināt problēmu, lūdzu, griezieties pēc profesionālas konsultācijas Jums tuvākajā servisa centrā. Nekad nemēģiniet remontēt iekārtu patstāvīgi.

1. TEHNISKIE RAKSTUROJUMI

Raksturojumi un mērījumu vienības Vērtība MS-80 Vērtība MS-81
Izejas jauda (RMS), Wsabvūferasatelītu	7 (5 + 2 × 1)52 × 1	9 (5 + 2 × 2)52 × 2
Skaļruņu diametrs, mm:sabvūferasatelītu	Ø 70Ø 45 (trokšņa slāpētājs)	Ø 70Ø 45 (trokšņa slāpētājs)
Barošanas tīkla spriegums, V/Hz ~230	/50 ~230/50
Frekvenču diapazons, Hz:sabvūferasatelītu	60 – 200200 – 20 000	60 – 200200 – 20 000
Izmēri, (vienas kolonnas) mm,sabvūferasatelītu	105 × 145 × 11568 × 108 × 70	105 × 145 × 11568 × 108 × 70
Svars, kg 1,35	1,35

Piezīmes:
- Tabulā atspoguļotajiem tehniskiem raksturojumiem ir izziņas raksturs, un tie nevar kalpot par pretenziju pamatojumu.
- TM SVEN produkcija pastāvīgi pilnveidojas. Šī iemesla dēļ tehniskie raksturojumi un komplektācija var tikt mainīta bez iepriekšēja paziņojuma.
