LIETOŠANAS INSTRUKCIJA SPS-604 Sven

Pateicamies Jums par akustiskās sistēmas TM SVEN pirkšanu!

AUTORTIESĪBAS

© 2014. SVEN PTE. LTD. Versija 1.0 (V 1.0).

Šī Instrukcija un tajā ietilpstošā informācija ir aizsargāta ar autortiesībām. Visas tiesības ir aizsargātas.

Tirdzniecības markas

Visas tirdzniecības markas ir likumīgo īpašnieku īpašums.

Brīdinājums par atbildības ierobežojumu

Neraugoties uz pieliktajām pūlēm padarīt Instrukciju precīzāku, iespējamas dažas neatbilstības. Šīs Instrukcijas informācija pasniegta ar nosacījumu “kā ir”.

Authors un izdevējs nenes nekādu atbildību personu vai organizāciju priekšā par zaudējumiem vai bojāju - miem, kas radušies no šajā Instrukcijā saturošas informācijas.

SATURS

PL

1. REKOMENDĀCIJAS PIRCĒJAM 2
2. AS KOMPLEKTÄCIJA 3
3. DROŠĪBAS MĒRI 3
4. TEHNISKAIS APRAKSTS.... 3
5. SAGATAVOŠANA UN DARBA KĀRTĪBA 4
6. TRAUCĒJUMU NOVĒRŠANA.... 5
7. TEHNISKIE RAKSTUROJUMI 6

1. REKOMENDĀCIJAS PIRCĒJAM

• Akurāti izpakojiet iekārtu, sekojiet, lai kastes iekšpusē nepaliek kādi piederumi. Pārbaudiet, vai iekārta nav bojāta. Ja iekārta transportējot ir bojāta, griezieties firmā, kas veica piegādi; ja iekārta nedarbojas, uzreiz griezieties pie pārdevēja.
• Pārbaudiet komplektāciju un garantijas talona esamību. Pārliecinieties, ka garantijas talonā ir ie-spiests veikala zīmogs, salasāms paraksts vai pārdevēja zīmogs un pārdošanas datums, preces numurs sakrīt ar talonā norādīto. Atcerieties, ka pazaudējot garantijas talonu vai nesakrītot numuriem, jūs zaudējat tiesības uz garantijas remontu.
• Neslēdziet iekārtu iekšā uzreiz pēc tās ienešanas telpā no āra vides ar mīnus grādu temperatūru! Izpakotu iekārtu jāpatur istabas temperatūrā ne mazāk par 4 stundām.
• Pirms uzstādīt un lietot iekārtu, uzmanīgi iepazīstieties ar šo Instrukciju un saglabājiet to visu lietošanas periodu.

Tehniskais atbalsts atspoguļots mājaslapā www.sven.fi. Šeit Jūs varēsiet atrast atjaunoto šīs Instrukcijas versiju.

2. AS KOMPLEKTĀCIJA

• Akustiskā sistēma – 1 gab.
• Ekspluatācijas Instrukcija — 1 gab.
  • Garantijas talons — 1 gab.

3. DROŠĪBAS MĒRI

Uzmanību! Korpusa iekšpusē uz elementiem bez izolācijas ir augsts spriegums, kas var radīt elektriskās strāvas triecienu.

• Neatveriet AS un neremontējiet to patstāvīgi. Apkalpošanu un remontu jāveic tikai kvalificētiem speciālistiem pilnvarotā servisa centrā. Pilnvarotā servisa centru sarakstu skatieties mājaslapā www.sven.fi.
• Nepieļaujiet AS kolonnu vadu īssavienojumu (tajā skaitā, arī “iezemētu”) savā starpā, uz pastiprinātāja korpusu un uz zemi, jo tas izraisa pastiprinātāja izejas kaskāžu bojājumus.
• Sargājiet AS no neiederīgu priekšmetu noklūšanas atverēs.
• Sargājiet AS no paaugstināta mitruma, ūdens un putekliem.
• Sargājiet AS no sasilšanas: novietojiet to ne tuvāk par 1 m no sildīšanas ierīcēm. Nepakļaujiet iekārtu tiešu saules staru iedarbībai.
• Nenovietojiet uz AS, kā arī sistēmas tuvumā atklātas liesmas avotus.
• Nelietojiet kīmiskus reağentu AS tīrīšanai, izmantojiet mīkstu, sausu audumu.
• Ja AS nedarbojas, uzreiz atslēdziet kabeli un griezieties veikalā, kur Jūs to iegādājāties.

4. TEHNISKAIS APRAKSTS

Multimediju USB akustiskā sistēma (AS) SPS-604 paredzēta mūzikas atskaņošanai un spēļu, filmu un citu atskaņošanai. AS ir iebūvēti akustiskais un signāla kabeli, pateicoties tam, tā var tikt pieslēgta datoram, portatīvajam datoram, MP3 vai CD pleijerim vai citiem skaņas avotiem. AS barošana notiek no USB porta PC, portatīvā datora vai bloka 5V DC ar iebūvētā elektrobarošanas USB kabela palīdzību. Kolonna, kurai ir audioizeja un vadības panelis, nosacīti nosaukta par aktīvo.

AS īpatnības

• Akustiskā sistēma ir savietojama ar PC, DVD/Media atskaņotājiem, mobilajām iekārtām un citiem skanas avotiem
• Barošana no USB porta
• Barošanas indikators
• Skaļuma līmeņa regulēšana
• Atveres austinu un mikrofona pieslēgšanai
• Kolonnu korpusa materiāls – koks (MDF)

Ekspluatācijas instrukcija

SPS-604

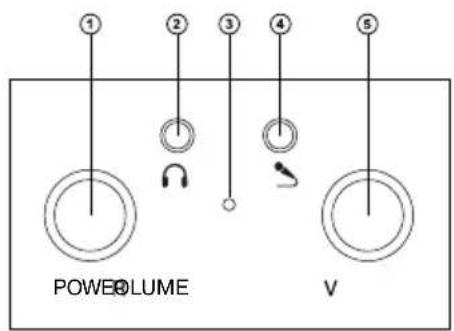

AS vadības panelis

① POWER: barošanas slēdzis
② Ω : atvere austiņu pieslēgšanai
③ Barošanas indikators
④ : atvere mikrofona pieslēgšanai
⑤ VOLUME: skaluma līmeņa regulēšana

5. SAGATAVOŠANA UN DARBA KĀRTĪBA AS novietošana

• Novietojiet kolonnas attiecībā pret klausītāju simetriski ne mazāk kā viena metra attālumā.
• lespējams superjūtīgu monitoru un televizoru attēla neliels izkroplojums, tāpēc novietojiet AS tālāk no šīm iekārtām.

1. att. Vadības panelis

AS pieslēgšana

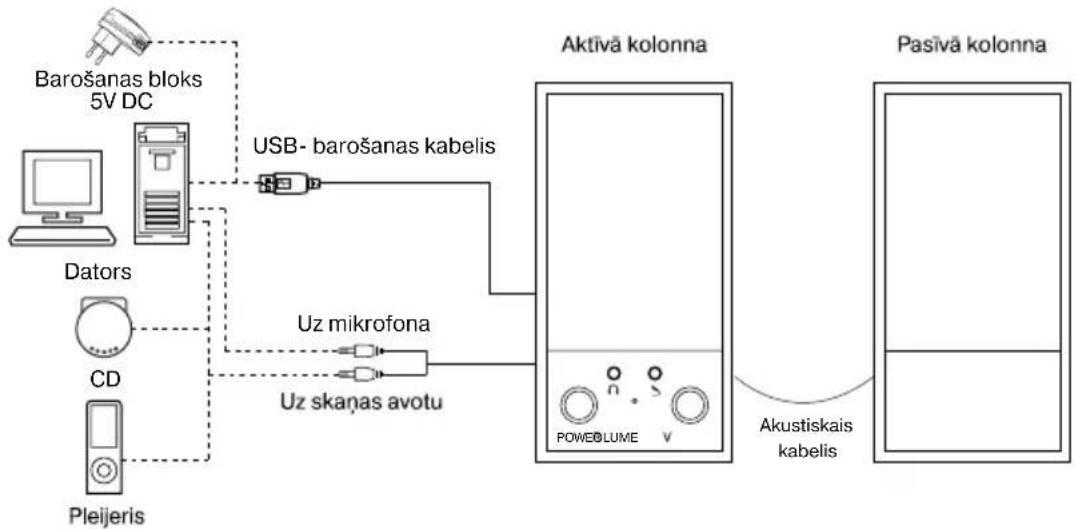

Multimediju USB AS SPS-604 var tikt pieslēgtas praktiski jebkuriem audiosignāla avotiem: MP3/CDpleijeriem, PC skaņas kartei u.tml. (skat. pieslēgšanas shēmu 2. att.).

- Pirms pieslēgšanas pārliecinieties, ka AS ir atslēgta no tīkla. Pieslēdziet aktīvajā kolonna iebūvētos signāla kabelus ar mini-jack 3,5 mm: zaļās krāsas kabeli ar mini-jack – pie skaņas avota audioizejas, un mikrofona kabeli (rozā krāsas mini-jack) – pie mikrofona ieejas (skat. 2. att.).

1. att. Pieslēguma shēma

2. Pieslēdziet elektrobarošanas USB-kabeli pie datora, portatīvā datora USB-porta vai pie barošanas bloka 5V DC (neietilpst komplektā).

3. lestatiet vispārējo skaļuma līmeni, pagriežot regulatoru VOLUME ⑤ pretēji pulksteņa virzienam līdz atdurei.
4. leslēdziet PC barošanu, pēc tam ieslēdziet iekārtas barošanu ar slēdzi POWER ①. ledegsies barošanas indikators ③.
5. leslēdziet audiosignāla avotu.
6. Noregulējiet vispārējo skaļuma līmeni, pagriežot regulatoru VOLUME ⑤. Pagriežot regulatoru pulksteņa rādītāja virzienā, skaļuma līmenis paaugstinās, pagriežot pulksteņa rādītāja pretējā virzienā – samazinās.
7. Mikrofonu pieslēdziet pie atveres ④, un austinas – pie atveres ②.

Piezīmes:

• Beidzot lietot AS, atcerieties izslēgt iekārtas barošanu ar slēdzi ①.

• Atskanošanas kvalitātes paaugstināšanai izmantojiet skaņas kartes Line-Out izeju.

• TRAUCĒJUMU NOVĒRŠANA

Traucējums lemesls Novēršanas paņēmiens
AS neslēdzas iekšā Nav	pieslēgta tīklam Pārbaudiet pieslēguma pareizumu
	Nav ieslēgts tīkla slēdzis leslēdziet slēdzi
Nav skaņas Skaļuma regulators iestatīts vismazākā skaļuma stāvoklī		Iestatiet skaļuma regulatoru
		Nepareizi pieslēgts audiosignāla avots
AS kolonnās pārāk klusa skaņa	Skaļuma regulators iestatīts vismazākā skaļuma stāvoklī	Iestatiet skaļuma regulatoru
Skaņas izkroplojums leejas signāla liela amplitūda Ar skaļuma regulatoriem uz signāla avotiem un AS samaziniet ieejas signāla lielumu

Ja neviens no augstāk norādītajiem paņēmieniem nepalīdz atrisināt problēmu, lūdziet profesionālu konsultāciju tuvākajā servisa centrā. Neremontējiet iekārtu patstāvīgi.

Ekspluatācijas instrukcija

SPS-604

1. TEHNISKIE RAKSTUROJUMI

Raksturojumi un mērvienības Vērtība
Izejas jauda (RMS), W 4 (2 × 2)
Frekvenču diapazons, Hz	90 – 20 000
Skaļruņu diametrs, mm ∅ 54
Barošanas tīkla spriegums, V USB/DC 5
Izmēri (vienas kolonnas) (PI × A × Dz), mm 67 × 1	55 × 97
Svars, kg 0,7

Piezīmes:

• Tabulā atspoguļotajiem tehniskiem raksturojumiem ir izziņas raksturs, un tie nevar kalpot par pretenziju pamatojumu.
• TM SVEN produkcija pastāvīgi pilnveidojas. Šī iemesla dēļ tehniskie raksturojumi un komplektācija var tikt mainīti bez iepriekšēja paziņojuma.
