OPK5360BC - Virtuves nosūcējs Concept - Bezmaksas lietošanas instrukcija

Produkta veids	Skursteņa tvaika nosūcējs
Montāžas veids	Sienas montāža
Augstums	535 mm
Platums	600 mm
Dziļums	420 mm
Svars	16.5 kg
Spriegums	220-240 V ~ 50 Hz
Kopējā jauda	218 W
Dzinēja jauda	215 W
Izsūktā gaisa jauda	630 m³/h
Ātrumu skaits	3
Trokšņa līmenis	≦66 dB (A)
Apgaismojums	2 x 1.5 W LED
Caurules diametrs	150 mm
Tauku filtri	1 metāla filtrs (trauku mazgājamā mašīnā drošs)
Ogles filtrs	2 (pēc izvēles, recirkulācijas režīmam)
Režīmi	Ventilācija / Recirkulācija
Minimālais uzstādīšanas augstums	500 mm virs plīts
Filtru tīrīšanas intervāls	Ikmēneša (metāla filtri)
Ogles filtra nomaiņa	Ik pēc 2-3 mēnešiem
Vadības panelis	Spiedpogas ar gaismas indikatoriem
Aizkavēta izslēgšana	3 minūtes (fiksēts)

Bieži uzdotie jautājumi - OPK5360BC Concept

Kāds ir minimālais uzstādīšanas augstums virs plīts?

Minimālais attālums ir 500 mm virs elektriskās vai gāzes plīts.

Cik bieži jātīra metāla tauku filtri?

Normālas lietošanas apstākļos tīriet metāla tauku filtrus katru mēnesi. Ja bieži cepjat, saīsiniet šo intervālu.

Vai metāla tauku filtrus var mazgāt trauku mazgājamā mašīnā?

Jā, tie ir droši trauku mazgājamai mašīnai, izmantojot programmu zem 60 °C. Izvairieties no agresīviem mazgāšanas līdzekļiem, lai novērstu melnumu.

Cik bieži jāmaina ogles filtrs?

Nomainiet ogles filtru ik pēc 2-3 mēnešiem normālas lietošanas laikā. Biežāka cepšana var prasīt agrāku nomaiņu.

Kā nomainīt LED gaismas?

Atvienojiet ierīci, noņemiet metāla filtrus un apakšējo vāku, atvienojiet LED spaili, izspiediet gaismas korpusu un nomainiet ar tāda paša veida 1.5 W DC 12 V LED.

Ko darīt, ja motors nedarbojas, bet lampas darbojas?

Pārbaudiet, vai motora lāpstiņas nav bloķētas vai motors nav bojāts. Sazinieties ar servisa centru. Pārbaudiet arī, vai spraudnis un sienas kontaktligzda darbojas.

Vai es varu izmantot nosūcēju bez ogles filtra?

Jā, ventilācijas režīmā ogles filtrs nav nepieciešams. Ja recirkulējat gaisu, jums jāuzstāda ogles filtrs.

Kāpēc nosūcējs vibrē darbības laikā?

Iespējamie cēloņi: bojātas motora lāpstiņas, vaļīgs motora stiprinājums vai pats nosūcējs nav stingri nostiprināts. Pievelciet skrūbes vai sazinieties ar servisu.

Kas ir aizkavētas izslēgšanas funkcija?

Nospiežot ieslēgšanas/izslēgšanas pogu, kamēr nosūcējs darbojas, tas pārslēdzas uz zemāko ātrumu un izslēdzas pēc 3 minūtēm. Poga šajā laikā mirgo.

Vai nosūcēju var izmantot recirkulācijas režīmā?

Jā, ar uzstādītu papildu ogles filtru. Gaiss iziet cauri metāla un ogles filtriem pirms atgriešanās telpā.

LIETOŠANAS INSTRUKCIJA OPK5360BC Concept

Tvaika nosūcējs (brīvstāvošais)

Chimney fume hood

Pateicamies par šis Concept ierīces iegādi. Ceram, ka būsiet apmierināti ar šo izstrādājumu visu tā kalpošanas laiku.

Pirms lietošanas rūpīgi izlasiet šo lietošanas instrukciju un uzglabājiet to drošā vietā, lai nepieciešamības gadījumā varētu pārlasīt. Nodrošiniet, lai arī citi cilvēki, kuri izmantos šo ierīci, pirms šīs ierīces lietošanas būtu iepazinušies ar norādijumiem.

SATURA RĀDĪTĀJS

Tehniskie dati

Svarīgi brīdinājumi

lerīces apraksts

Vadības panela apraksts

Atsevišku vadības panela taustinu apraksts

Lietošanas instrukcija

Trišana un apkope

lerīces uzstādīšana

Traucējumu novēršana

Vides aizsardzība

TEHNISKIE DATI

Tehniskie dati
Spriegums 220–240 V ~ 50 Hz
Kopējā elektriskā slodze 218 W
Motora jauda 215 W
Variants Brīvstāvošais
Montāža Pie sienas
Augstums 535 mm
Platums 600 mm
Dzilums 420 mm
Gaisa novadīšanas kanāla diametrs 150 mm
Ventilatora jaudas pakāpju skaits 3
Maksimālā gaisa plūsma 630 m	^3/h
Tauku filtru skaits 1
Aktīvās ogles filtru skaits gaisa recirkulācijai 2
Režīms	Ventilācija/recirkulācija
LED apgaismojums	2 x 1,5 W
Svars	16.5 kg
Ventilācijas/recirkulācijas trokšņa līmenis	≤66 dB (A)

Ražotājs patur tiesības veikt jebkuras tehniskas izmaiņas, pieļaut drukas klūdas un atšķirības attēlos bez iepriekšēja brīdinājuma.

SVARĪGI BRĪDINĀJUMI

Pēc tvaika nosūcēja piegādes

• Uzreiz pēc ierīces piegādes pārbaudiet, vai iepakojumam un ierīcei transportēšanas laikā nav radušies bojājumi.
• UZMANĪBU! Daži ierīces stūri un malas, kas pēc uzstādīšanas tiks paslēpti, var būt asi! Esiet piesardzīgi, lai izvairītos no ievainojumiem!
• Ja ierīce ir bojāta, nedarbiniet to. Cik ātri vien iespējams sazinieties ar tās piegādātāju.
• Pirms ierīces pirmās izmantošanas noņemiet visu iepakojumu un reklāmas materiālus.
• Uzglabājiet iepakojumu bērniem nepieejamā vietā vai iznīcini et to.

Uzstādīšana

• Lietojiet šo ierīci tikai tā, kā izklāstīts šajā lietošanas instrukcijā.
• Lietojiet ierīci tikai mājsaimniecības vajadzībām un tikai ēdiena gatavošanas laikā radušos garaiņu nosūkšanai un smaku attīrīšanai.
• Šo ierīci var izmantot mājsaimniecībās un līdzīgās telpās, piemēram:
• veikalu, biroju un citu darba vietu virtuves stūrīšos;
• lauksaimniecibā izmantojamās iekārtās;
• iekārtās, ko izmanto viesi viesnīcās, motelos un citur;
• iekārtās, ko izmanto naktsmāju un brokastu pakalpojumu uzņēmumi.

- Nepieskarieties ierīcei ar mitrām vai slapjām rokām.

- Neļaujiet ar ierīci darboties bērniem vai personām bez attiecīgām ie- maņām. Izmantojiet to bērniem nepieejamā vietā.

- Bērni nedrīkst spēlēties ar ierīci.

- Ja ierīces izmantošanas laikā tuvumā ir bērni, ievērojiet papildu piesardzību.

- Nelaujiet izmantot ierīci kā rotałlietu.

- Šo ierīci bērni vecumā no 8 gadiem, personas ar samazinātām fiziskām, sensoriskām vai garīgām spējām un personas, kurām trūkst pieredzes un zināšanu, var izmantot tikai, ja viņi atrodas uzraudzībā, ir iepazinušies ar ierīces drošu lietošanu un apzinās riskus.

- Bojājumu gadījumā izslēdziet ierīci un atvienojiet vadu no elektrotīkla.

- Atvienojot ierīci no elektrotikla, nekad neraujiet elektrības vadu. Satveriet kontaktdakšu un atvienojiet to, viegli pavelkot.

- Nepieļaujiet elektrības vada vai kontaktdakšas nokļūšanu ūdenī vai citā šķidrumā.

- Regulāri pārbaudiet, vai ierīce un elektrības vads nav bojāti.

- Bojātu ierīci ieslēgt nedrīkst.

• Ja ierīci neizmantojat, pārliecinieties, ka visi vadības elementi ir izslēgti.
• Nekad nedarbojieties ar atklātu liesmu zem tvaika nosūcēja (pi-emēram, ēdiena gatavošana ar flambēšanas metodi). Noņemot ēdie-na gatavošanas trauku no gāzes plīts degļa, maksimāli samaziniet tā liesmu vai izslēdziet to!
• UZMANĪBU! Ugunsgrēka risks! Pārliecinieties, ka gāzes plīts degļa vai virsas diametrs atbilst ēdiena gatavošanas traukam. Ja izmantojat ēdiena gatavošanas trauku ar mazāku diametru nekā ieteicamais, liesmas var parādīties ari trauka malās un izraisīt plastmasas rokturu izkušanas risku.
• Fritēšanas vai cepšanas laikā nepārtraukti uzraugiet produktus. Pārkarsusi ella var pašaizdegties!
• Pārliecinieties, ka liesmas nenonāk tiešā ierīces tuvumā.
• levērojiet filtru maiņas un tīrīšanas intervālus (vismaz reizi 2–3 mēnešos). Neievērojot šīs prasības, filtrā uzkrājušies tauki var izraisīt ugunsgrēku!
• levērojiet vietējos spēkā esošos noteikumus un tiesību aktus par gaisa izvadīšanu uz ārpusi.
• Izvadot gaisu, gaisa izvades caurulei jābūt līdzīgam diametram vai lielākam nekā gaisa izvades izejošajam atvērumam.
• Izplūdes gaisu nedrīkst izvadīt pa skursteni, kas ir paredzēts dūmvadu gāzu un degšanas produktu izvadīšanai vai šahtā, ko izmanto tādas telpas ventilācijai, kurā ir uzstādīta kurtuve.
• Vienlaikus izmantojot lerīci un kurtuvi, telpā jānodrošina spiediens, kas nepārsniedz 4 kPa (0,04 mbar).
• Izmantojiet tikai ražotāja ieteiktos piederumus.
• Neizmantojiet piederums, kam ir bojāta virsmas apdare, kas ir nolietoti vai kam ir citi defekti.
• Neizmantojiet tīrīšanai kodīgus tīrīšanas līdzekļus. Regulāra apkope un tīrīšana pagarina ierīces ekspluatācijas laiku.
• Lietotāja veikto ierīces tīrīšanu un apkopi nedrīkst veikt bērni, kas jaunāki par 8 gadiem un neatrodas pieaugušo uzraudzībā.

lespējamie bojājumi

• Tikai kvalificēts speciālists drīkst labot ierīci un iejaukties tās darbībā.
• Remonta un iejaukšanās laikā ierīce jāatvieno no elektrotīkla. Izslēdziet drošinātāju vai atvienojiet kontaktdakšu no elektrotīkla.
• Atvienojot ierīci no elektrotīkla, nekad neraujiet elektrības vadu. Satveriet kontaktdakšu un atvienojiet to, viegli pavelkot.
• Ja strāvas vads ir bojāts, sazinieties ar pilnvaroto servisa centru.

Ražotāja norādījumu neievērošanas dēļ var tikt atteikts garantijas remonts.

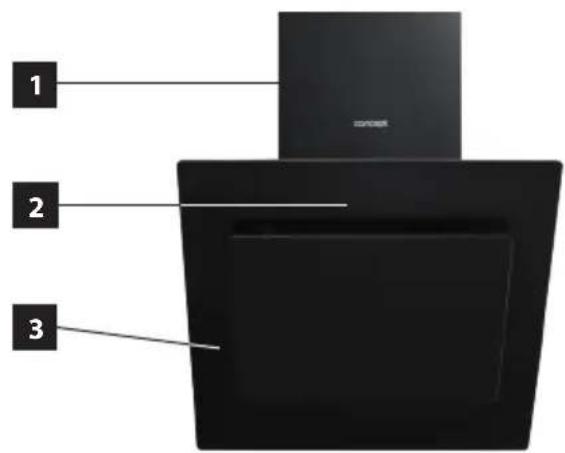

IERİCES APRAKSTS

1 Nosūcēja apakšējais pārsegs
2 Vadības panelis
3 lerīces korpuss

Piederumi

A Nosūcēja augšējā un apakšējā pārsega turētājs
B Turētājs ierīci
C Izvades elastigie caurulvadi
D Metāla tauku filtrs
E Aktīvās ogles filtrs (jāiegādājas papildus)

1 Apgaismojuma ieslēgšanas/izslēgšanas taustiņš
2 Zemas jaudas ventilācijas taustiņš
3 Vidējas jaudas ventilācijas taustiņš
4 Augstas jaudas ventilācijas taustinš
5 lerīces ieslēgšanas/izslēgšanas taustiņš

ATSEVIŠKU VADĪBAS PANELA TAUSTIŅU APRAKSTS

Apgaismojuma ieslēgšanas/izslēgšanas taustiņš

• Nospiediet taustinu, lai ieslēgtu vai izslēgtu ierīces apgaismojumu.

Zemas jaudas ventilācijas taustiņš

• Nospiežot taustinu, tiks iestatita zemas jaudas ventilacija.

Vidējas jaudas ventilācijas taustiņš

• Nospiežot taustinu, tiks iestatīta vidējas jaudas ventilācija.

Augstas jaudas ventilācijas taustiņš

• Nospiežot taustiņu, tiks iestatīta augstas jaudas ventilācija.

Ierīces ieslēgšanas/izslēgšanas taustiņš

• Nospiediet taustinu, lai ieslēgtu vai izslēgtu ierīci.
- Pēc taustiņa nospiešanas tas iedegas.
- leslēdzot ierīci, izvadītā gaisa plūsmas jauda ir iestatīta mazākajā vērtībā.
- Katreiz ieslēdzot ierīci, izvadītā gaisa plūsmas jauda būs vienmēr iestatīta mazākajā vērtībā.
- Ja ieslēgtai ierīcei nospiedīsiet ieslēgšanas/izslēgšanas taustinu, izvadītā gaisa plūsmas jauda tiks sama-zināta līdz tās mazākajai vērtībai un tiks veikta atliktā izslēgšana, kas ilgst trīs minūtes. leslēgšanas/izslē-gšanas taustinš mirgos.
- Atliktā izslēgšana ir iestatīta iepriekš, un to nevar mainīt.
- Atliktās izslēgšanas laikā ierīci var izslēgt, nospiežot ieslēgšanas/izslēgšanas taustinu.
• Lai pilnībā izslēgtu ierīci, divreiz nospiediet ieslēgšanas/izslēgšanas taustinu.

LIETOŠANAS INSTRUKCIJA

Pirms pirmās izmantošanas

Pirms jaunas ierīces izmantošanas higiēnas nolūkos notīriet to ar mitru drāniņu.

Ventilācijas režīms

Izvadīto gaisu līdz ventilācijas šahtai ventilē elastīgas caurules. Ja ierīcē ir uzstādīts aktīvās ogles filtrs, noņemiet to (skat. nodalju "Tīrīšana un apkope").

1. Nospiediet taustinu (5), lai ieslēgtu ierīci.
2. Nospiežot taustinu (2, 3 un 4), izvēlieties gaisa izplūdes jaudu.
3. Pēc gaisa izplūdes jaudas izvēles taustiņš tiks izgaismots.
4. Lai izslēgtu ierīci, nospiediet taustinu (5) divreiz.

Recirkulācijas režīms

Ja nav iespējas izvadīt gaisu no telpas, var izmantot recirkulācijas režīmu. Šādā gadījumā izplūdes gaisu filtrē metāla tauku filtrs un aktīvās ogles filtrs. Aktīvās ogles filtrs absorbē smakas. Gaiss, kam noņemtas smakas, ieplūst atpakal telpā pa atverēm, kas atrodas tvaika nosūcēja augšējā pārsegā. Lai izmantotu recirkulācijas režīmu, jāiegādājas un jāuzstāda atbilstošs aktīvās ogles filtrs (skat. nodalu “Tīrīšana un apkope”).

1. Nospiediet taustinu (5), lai ieslēgtu ierīci.
2. Nospiežot taustinu (2, 3 un 4), izvēlieties gaisa izplūdes jaudu.
3. Pēc gaisa izplūdes jaudas izvēles taustiņš tiks izgaismots.
4. Lai izslēgtu ierīci, nospiediet taustinu (5) divreiz.

Piezime:

Izmantojot recirkulācijas režīmu (aktīvās ogles filtra uzstādīšana), var samazināties izvadītā gaisa plūsmas jauda.

TRĪŠANA UN APKOPE

• Pirms apkopes un tīrīšanas atvienojiet ierīces vadu no sienas kontaktligzdas vai izslēdziet ierīces strāvas padeves drošinātāju.
• Tīriet ierīces ārējo virsmu ar mitru drāniņu, mīkstu birsti vai sūkli un pēc tam noslaukiet sausu.
• Neizmantojiet ierīces tīrīšanai rupjus abrazīvos tīrīšanas līdzekļus vai asus metāla skrāpjus, jo tie var saskrāpēt virsmu.
  • Lai tīrītu ierīci, neizmantojiet tīrīšanu ar tvaiku!
• Nekad neatstājiet agresīvas vai skābas vielas (citronu sula, etikis) uz lakotajām vai nerūsējošā tērauda dalām.

Tirišanas un filtra maina

Metāla tauku filtri

Normālas ierīces ekspluatācijas gadījumā metāla tauku filtri jāpārbauda un nepieciešamības gadījumā jātīra reizi mēnesī. Biežas cepšanas vai fritēšanas gadījumā šo intervālu saisiniet.

Nelietojiet ierīci bez pareizi uzstādītiem metāla tauku filtriem!

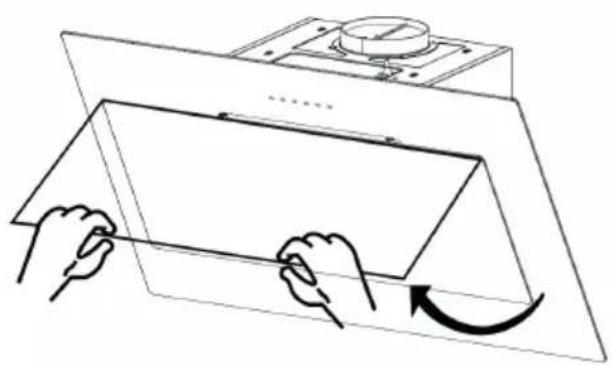

1. Lai izņemtu metāla filtrus, vispirms jānoņem augšējais stikla nosegs.

2. Nospiežot stikla nosega apakšdaļu, tas nedaudz pavērsies.

3. Paceliet stikla nosegu (skat. 1. att.) un iznemiet to.

4. Saskaṇā ar 2. att. izņemiet metāla filtru.

5. Metāla filtrus iesakām iemērcēt siltāūdenī ar mazgāšanas līdzekli un pēc tam iztīrīt ar mīkstu birsti, noskalot ar tīruūdeni un ľaut nožūt. Filtrus var ari mazgāt trauku mazgājamā mašinā, izmantojot programmu, kas ir zemāka par 60 °C. Šajā gadījumā jāizvairās no agresīvu mazgāšanas līdzekļu izmantošanas, jo to izraisītu kīmisko reakciju dēļ alumīnija filtri var klūt tumši.

6. Nožuvušos filtrus uzstādiet atpakal.

7. Att.


Aktīvās ogles filtrs (jāiegādājas papildus)

Šo filtru izmanto tikai recirkulācijas režimā.

Filtrs satur aktīvo ogli, kas absorbē smakas. Pēc laika aktivā ogle tiek piesātināta, un tās absorbēšanas funkcija samazinās. Šo filtru nedrīkst mazgāt vai tīrīt.

Bieži lietojot ierīci, aktīvās ogles filtrs jāmaina reizi 2–3 mēnešos. Biežas cepšanas vai fritēšanas gadījumā šo intervālu saīsiniet.

1. Nonemiet metāla filtrus, kā parādīts 2. Att.

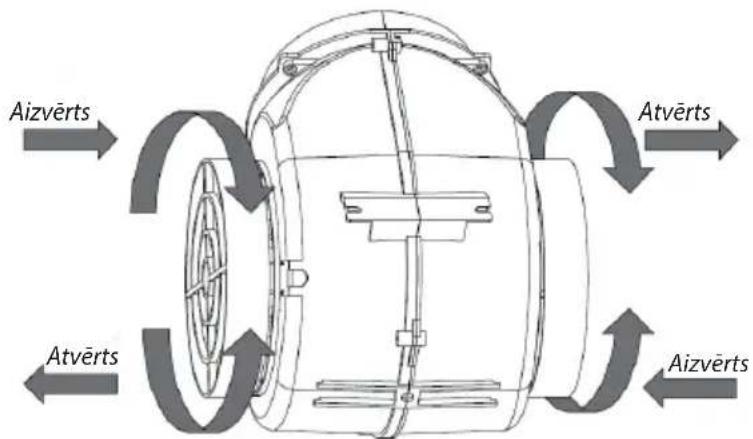

2. Aktīvās ogles filtri atrodas abās motora pusēs. Pagrieziet filtru, līdz tie tiek nostiprināti (skat. 3. Att.).

3. Lai mainītu aktivās ogles filtru, darbojieties pretējā veidā.

4. Att.


IIERİCES UZSTÄDİŞANA

UZMANİBU!

Elektriskā šoka apdraudējums! Pirms iekārtas uzstādīšanas atvienojiet strāvas vadu no elektrotikla. Šā notei- kuma neievērošana var izraisīt nāvi vai elektriskās strāvas triecienu.

- Uz bojājumiem, ko izraisa nepareiza uzstādīšana, neattiecas garantija.

• Par ierīces uzstādīšanu ir atbildīgs pircējs, nevis ražotājs.
• Ražotājs nav atbildīgs par kaitējumu, kas ierīces nepareizas uzstādīšanas dēļ tiek izraisīts cilvēkiem, dzīv-niekiem un priekšmetiem.
• Visiem ierīces aizsargpārsegiem jābūt novietotiem stingri un tiem paredzētajā vietā, lai tos nevarētu nonēmt bez speciāliem rīkiem.

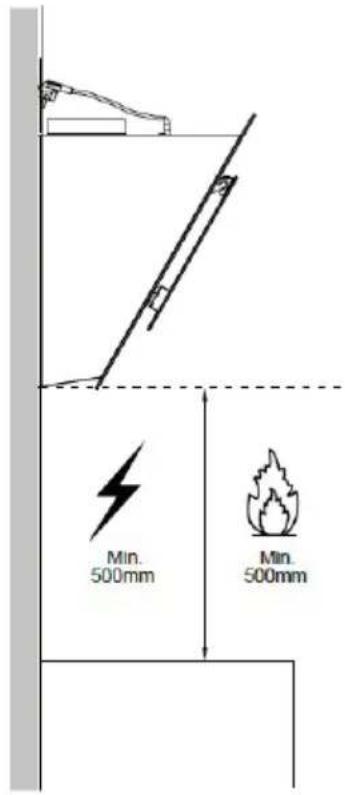

• Uzstādiet ierīci vismaz 500 mm virs elektriskās un gāzes plīts vai elektriskajām un gāzes virsmām ēdiena gatavošanai.
• Izplūdes gaisu nedrīkst izvadīt pa skursteni, kas ir paredzēts dūmvadu gāzu un degšanas produktu izvadīšanai vai šahtā, ko izmanto tādas telpas ventilācijai, kurā ir uzstādīta kurtuve.
• Ventilācijas cauruļu likumam jābūt ≥120°C.
• Ėdiena gatavošanas laikā pienācīgi jāvēdina telpas.

Savienojums ar elektrotiklu

• Pārliecinieties, ka elektrotīkla spriegums un strāvas aizsardzība atbilst tam spriegumam, kas ir minēts uz tehnisko pamatdatu plāksnītes.
• Izmantojiet tikai iezemētas sienas kontaktrozetes.
• Neizmantojiet rozešu sadalītājus, kā arī savienotājus vai pagarinātājus.
• Ierīces vada kontaktdakšai jābūt brīvi pieejamai arī pēc ierīces uzstādīšanas.
• Savienojuma izmainas drīkst veikt tikai kvalificēts specialists.
• Ierīces elektrodrošību var garantēt tikai gadījumā, ja ierīces vadu savienotājs ir savienots ar elektrosadales tikla vadītāju.
• Ražotājs nav atbildīgs par personām vai priekšmetiem izraisīto kaitējumu, ja trūkst vai ir nepareizi izveidots aizsargsavienojums.

Uzstādot ierīci, ievērojiet šādus norādījumus:

1. Pirms ierīces pirmās izmantošanas noņemiet visu iepakojumu un reklāmas materiālus.
2. Uz sienas aiz plīts vai gatavošanas virsmas atzīmējiet minimālo uzstādīšanas augstumu 500 mm (4. Att.).
3. Ar vertikālu līniju atzīmējiet gatavošanas virsmas (plīts) centru.

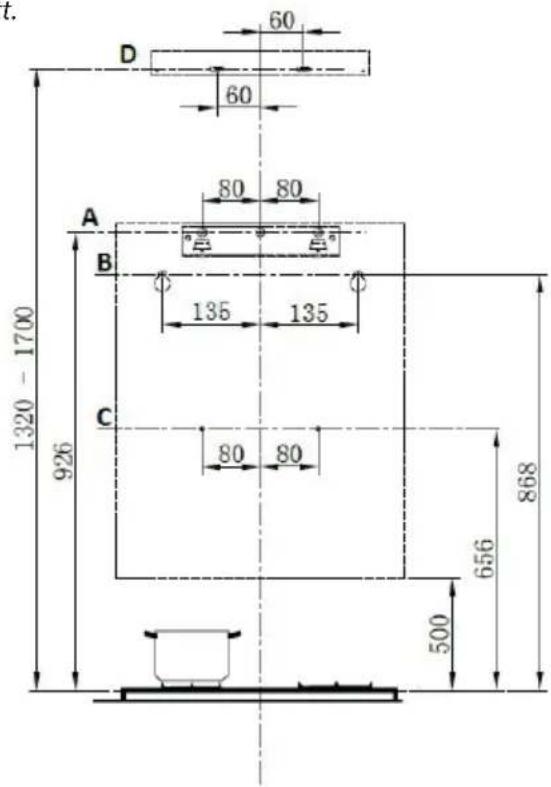

4. Saskaņā ar 5 att. (A solis) izurbiet atveres atbilstošā augstumā un pievienojiet nosūcēja kronšteinu.
5. Nepieciešamības gadījumā atveres nosūcēja stiprināšanai var izurbt zemāk (skat. 5. att.), (B solis).
6. Pārliecinieties, ka kronšteins ir horizontālā stāvoklī, lai pēc ierīces uzstādīšanas novērstu ellas (taukvielu) uzkrāšanos vienā malā (6. Att.).
7. Piestipriniet nosūcēju uzstādītajam kronšteinam vai skrūvēm.
8. Pēc nosūcēja piestiprināšanas noņemiet augšējo stikla nosegu un tauku filtru.
9. Nosūcēja aizmugurējā daļā ir atveres, lai piestiprinātu nosūcēju pie sienas. Atzīmējiet uz sienas punktus atveru urbšanai. Atzīmētajiem punktiem jāatbilst izmēriem, kas ir parādīti 5. att. (C solis).
10. Nonemiet nosucēju no kronšteina vai skrūvēm un izurbiet caurumus attiecīgajās vietās. Piestipriniet nosucēju uzstādītajam kronšteinam vai skrūvēm un piestipriniet to pie sienas.
11. Pēc nosūcēja piestiprināšanas uzstādiet un nostipriniet dūmvada nosega apakšējo daļu saskaņā ar 7. att.
12. Atzīmējiet uz sienas un vēlāk izurbiet atveres, lai nostiprinātu dūmvada apakšējās daļas kronšteinu saskaņā ar 5. att. (D solis).
13. Izvadam pievienojiet elastīgās caurules izvadu. Ja nepieciešams, izmantojiet diametra pāreju (150/120 mm). Otru elastīgas caurules dalu ievietojat sagatavotajā atverē sienā.

14. Piestiprinātajam tvaika nosūcējam pievienojiet apakšējo un augšējo dūmvada nosega daļu (9. Att.). Izvirziet augšējo daļu nepieciešamajā augstumā un atzīmējiet uz sienas atveres dūmvada nosega augšējās daļas kronšteina piestiprināšanai. Pēc tam noņemiet apakšējo un augšējo dūmvada nosega daļu.

15. Izurbiet atveres un piestipriniet dūmvada nosega augšējās daļas kronšteinu.

16. Pēc tam uzstādiet apakšējo un augšējo dūmvada nosega daļu. Dūmvada nosega apakšējo daļu piestipriniet dūmvada apakšējās daļas kronšteinam saskaņā ar 8. att. Izvirziet augšējo daļu nepieciešamajā augstumā un piestipriniet dūmvada nosega augšējo daļu dūmvada nosega augšējās daļas kronšteinam (9. att.).

17. Pievienojiet strāvas vadu elektriskās strāvas kontaktligzdā.

18. Att.


1. Att.


1. Att.


lerīces demontāžas laikā jāievēro pareiza darbību secība.

1. Vispirms atvienojiet strāvas vadu no elektrotikla (izņemiet kontaktdakšu vai izslēdziet drošinātājus).
2. Pēc tam pretējā veidā tam, kā uzstāda ierīci, noņemiet atseviškas tvaika nosūcēja detaljas.

Traucējuma apraksts lespējamais cēlonis Risinājums
Apgaismojums deg, bet motors nedarbojas	Motora lāpstiņas ir blokētas. Sazinieties ar servisa centru.
	Motors vai tā nozīmīgas daļas ir bojātas. Sazinieties ar servisa centru.
	Kontaktdakša ir nepareizi vai nepietiekami pievienota elektrotīklam.	Pārbaudiet kontaktdakšas un elektrotīkla savienojumu.
	Elektrotīkla rozete nav darba kārtībā.	Pārbaudiet strāvas pieslēgumu, piemēram, pievienojot citu ierīci.
Apgaismojums nedeg, un motors nedarbojas	Kontaktdakša ir nepareizi vai nepietiekami pievienota elektrotīklam.	Pārbaudiet kontaktdakšas un elektrotīkla savienojumu.
	Elektrotīkla rozete nav darba kārtībā.	Pārbaudiet strāvas pieslēgumu, piemēram, pievienojočit citu ierīci.
No metāla tauku filtriem tek eļļas pilieni	Łoti netīri filtri. Ugunsgrēka risks!	Nekavējoties iztīriet vai nomainiet metāla tauku filtrus.
Darbojas ierīces vibrācija	Motora lāpstiņas ir bojātas. Sazinieties ar servisa centru.
	Motors nav pienācīgi piestiprināts.	Sazinieties ar servisa centru vai piestipriniet motoru.
	Tvaika nosūcējs nav pienācīgi piestiprināts.	Piestipriniet tvaika nosūcēju.
Nepietiekama izplūdes gaisa plūsma	Attālums starp tvaika nosūcēju un plīti ir pārāk liels.	Samaziniet attālumu starp tvaika nosūcēju un plīti.
	Stiprs caurvējš, pārāk daudz atvērtu durvju vai logu.	Aizveriet dažas durvis un logus.
Motors ir pārstājis darboties	Ir aktivizēts motora pārkaršanas drošinātājs.	Uzlabojiet telpas ventilāciju, atveriet logus vai durvis. pārbaudiet attālumu starp tvaika nosūcēju un plīti. Nepieciešamības gadījumā palieliniet attālumu starp tvaika nosūcēju un plīti.
Tvaika nosūcējs nav novietots vienā līmenī	Tvaika nosūcējs nav novietots vienā līmenī vai nav pienācīgi pievilktas kronšteina skrūves.	Pārbaudiet, vai kronšteins ir novietots vienā līmenī, nepieciešamības gadījumā pievelciet stiprinājuma skrūves un izlīdziniet tvaika nosūcēju.

Apgaismes kermena nomaina

Mainot apgaismes kermani, tas jāaizstāj ar tāda paša tipa apgaismes kermani ar identiskiem parametriem.

Lai nomainītu apgaismes kermani, rīkojieties šādi:

1. Atvienojiet ierīci no strāvas avota vai atslēdziet attiecīgo drošinātāju.
2. Izņemiet metāla filtrus (sk. nodalu „Filtru tīrīšana un maiņa“) un, izmantojot divas skrūves, noņemiet apakšējo pārsegu kopā ar gaismas kermani.
3. Atvienojiet LED apgaismojuma spailes.
4. No apakšējā pārsega aizmugurējās daļas piespiediet visu gaismekļa korpusu un izņemiet apgaismes kermani.
5. Nomainiet apgaismes kerneni ar tāda paša tipa apgaismes kerneni.
6. Veiciet apakšējā pārsega uzstādīšanu pretēji tam, kā šo pārsegu nonēmāt.
7. Atvienojiet metāla filtrus un pievienojiet ierīci strāvas avotam vai ieslēdziet attiecīgo drošinātāju.

	Jauda Spriegums LED		Spuldzes attêls ILCOS D kods
LED Spuldze	1.5 W	DC 12 V		DSS-1.5-S-33.2/120

TEHNISKÄ APKALPE

Plašāka mēroga apkopes un remontdarbi, kuriem ir nepieciešama iejaukšanās ierīces iekšpusē, jāveic kvalificētam speciālistam vai servisa centram.

VIDES AIZSARDZİBA

• Nododiet iepakojuma materiālu un vecās ierīces otrreizējai pārstrādei.
• Ieriču kastes var nodot atkritumu škirošanas punktos.
• Polietilēna (PE) maisiņus nododiet otrreizējai pārstrādei paredzēto materiālu savākšanas punktā.

lerīces otrreizējā pārstrāde tās kalpošanas laika beigās

Šī ierīce ir marķēta saskaņā ar Eiropas Parlamenta un Padomes Direktīvu 2012/19/ES par elektrisko un elektronisko iekārtu atkritumiem (EEIA). Simbols uz izstrādājuma vai tā iepakojuma norāda, ka šis izstrādājums nepieder sadzīves atkritumiem. Tas jānogādā elektrisko un elektronisko iekārtu otrreizējās pārstrādes savākšanas punktā. Nodrošinot šā izstrādājuma pareizu iznīcināšanu, tiks novērsta nelabvēlīga ietekme uz vidi un cilvēku veselību, ko var izraisīt nepareiza ierīces iznīcināšana. Iznīcināšana jāveic saskaņā ar noteikumiem par atkritumu apstrādi. Lai iegūtu papildu informāciju par šis ierīces otrreizēju pārstrādi, lūdzu, sazinieties ar vietējās pašvaldības sadzīves atkritumu iznīcināšanas dienestu vai veikalu, kurā iegādājāties izstrādājumu.

concept

ACKNOWLEDGMENT
