NAUDOJIMO INSTRUKCIJA EKC601503 ELECTROLUX

Daugiau mūsų minčių rasite www.electrolux.com

Turinys

Saugos informacija 20

Gaminio aprašymas 22

Priedai 23

Veikimo nuorodos 23

Prieš naudojantis pirmąkart 26

Naudinga informacija ir patarimai. 26

Valymas ir priežiūra 32

Ka daryti, jeigu... 35

Techniniai duomenys 36

lrengimas 36

Galimi

Saugos informacija

Svarbu Prieš jrengdami arba naudodami prietaisą PRIVALOTE atidžiai perskaityti toliau pateiktus perspėjimus. Jeigu reikia pagalbos, kreipkitės i mūsų klientų aptarnavimo skyrių.

Irengimas

- Jrengimo darbus turi atlikti kompetentingi ir kvalifikuoti darbuotojai, jie privalo vadovautis galiojančiomis taisyklémis.

- Visus pakeitimus, kuriuos reikia atlikti namų elektros tinkle, kad būtų galima jrengti šį prietaisą, turi atlikti kompetentingi darbuotojai.

- Patikrinkite prietaisą, ar jis nebuvo pažeistas transportavimo metu. Niekada neprijunkite pažeisto prietaiso. Jeigu prietaisas pažeistas, kreipkitės i tiekėją.

- Keisti arba bandyti keisti šio prietaiso ypatybes pavojinga.

- Stenkitės prietaiso nestatyti arti degių medžiagų (pvz., užuolaidų, indų pašluosčių ir kt.).

- Prietaisas yra sunkus. Ją nešdami būkite atsargūs.

- Prietaïso negalima statyti ant pagrindo.

- Prieš eksploatuodami prietaisą, nuo jo nuimkite visas pakuotės medžiagas.

- Kai kurios dalys apsaugotos smūgiams at-sparia plastikine plèvele. Prieš pradėdami eksploatuoti prietaisą, būtinai nuimkite šią plastikinę plèvelę ir dalis, kurias dengė ši plèvelė, nuvalykite medžiagos skiaute, sudrėkinta šiltame vandenyje su trupučiu plovimo skysčio.

- Žiūrėkite, kad dujų tiekimas ir elektros maïtinimas atitiktų tiekimo ir maitinimo tipą, nurodytą duomenų lentelėje, kuri yra greta dujų tiekimo vamzdžio.

Vaikų saugos nuorodos

• Šio prietaiso negali naudoti vaikai ar kiti asmenys, kurie dėl savo fizinių, jutiminių, protinių gebėjimų ar patirties ir žinių trūkumo negali saugiai naudoti prietaiso be atsakingo asmens, užtikrinančio saugų prietaiso naudojima, priežiūros ar pagalbos.
• Šis prietaisas skirtas eksploatuoti suaugusiems. Neleiskite vaikams žaisti arti viryklės arba su ja.
• Naudojama viryklė įkaista. Neleiskite vai-kams prieiti tol, kol ji neatvės.
• Be to, vaikai gali susižeisti iš viryklės trauk-dami keptuves ar puodus.

Naudojimo metu

• Šis prietaisas skirtas tik buitiniam maisto ruošimui. Ji néra skirta komercinei ar pramoninei veiklai.
• Pasirūpinkite, kad aplinkui prietaisą būtų gera ventiliacija. Dėl prasto oro tiekimo gali pritrūkti deguonies.
• Šis prietaisas nėra prijungtas prie įtaiso, šalinančio degimo metu susidariusius produktus. Jį reikia įrengti ir prijungti vadovau-jantis galiojančiomis įrengimo taisyklėmis. Ypatingą dėmesį reikia atkreipti į atitinkamus reikalavimus.
• Eksploatuojant prietaisą, patalpoje, kurioje jis įrengtas, kaupiasi šiluma ir dręgmė. Pasirūpinkite nepertraukiamu oro tiekimu - oro ventiliacija turi būti geros būklės arba įrenkite viryklės gaubtą su ventiliacijos žarna.

• Jeigu prietaisą naudojate ilgą laiką, ventiliacija turi būti dar geresnė - atidarykite langą arba padidinkite trauktuvo greitį.

• Jeigu prietaisas turi dangtį, tuomet uždarytas dangtis saugo paviršių nuo dulkių, o atidarytas sulaiko tykštančius riebalus. Nenaudokite jo kitiems tikslams.

• Prieš uždarydami dangtį, jį visada nuvalykite.
• Prieš uždarydami dangtį, degikliams leiskite atvėsti.
• Prietaiso nenaudokite, jeigu ant jo pateko vandens. Prietaiso nenaudokite, jeigu jūsu rankos drėgnos.
• Kai prietaisas nenaudojamas, pasirūpinkite, kad valdymo rankenėlės būtų padėtyje OFF (išjungta).
• Eksploatavimo metu prietaisas jkaista. Būkite atsargūs ir neprisilieskite prie kaitinimo elementų orkaitės viduje.
• Atidarydami orkaitės dureles stovėkite atokiai, kad išeitų susikaupę garai arba karštis
• Kai naudojate kitus elektros prietaisus pasirūpinkite, kad jų kabeliai nesiliestų prie karštu šio prietaiso paviršiu.
• Ant virimo degiklių nedėkite nestabilių ar netaisyklingos formos prikaistuvių, nes jie gali apvirsti, iš jų išsilieti skystis ir taip įvykti nelaimingas atsitikimas.
• Kai maistą gaminate naudodami aliejų ar riebalus, niekada nepalikite prietaiso be priežiūros.
• Šis prietaisas visada turi būti švarus. Dėl susikaupusių riebalų ar maisto likučių gali kilti gaisras.
• J orkaitę arba ant viryklės degiklių niekada nedėkite plastmasinių indų. Jokių orkaitės dalių ir jokiais atvejais negalima uždengti aliuminio folija.
• Visada pasirūpinkite, kad orkaitės ventiliacijos anga, esanti viryklės viršaus galinės dalies centre, būtų neuždengta ir būtų garantuota orkaitės ertmės ventiliacija.
• Karštis gali paveikti greitai gendančius maisto produktus, plastmasinius daiktus ir aerozolius, todėl jų negalima laikyti virš prietaiso.

• Maisto gaminimo metu, kai orkaitė ilgą laiką yra labai jkaitusi, jkaista ir saugojimo stalčius, todėl jame nelaikykite lengvai užsiliepsnojančių medžiagų, pavyzdžiui, orkaitės pirštinių, indų pašluosčių, plastikinių prijuosčių ir kt.

• O r k a i t ès priedai, pavyzdžiui, kepimo skardos, taip pat jkais, todėl, jeigu orkaitė naudojama arba nėra atvėsusi, juos reikia išimti atsargiai.

• Į stalčių, kuris yra po orkaite, galima dėti tik karščiui atsparius indus. Į šį stalčių ne-dėkite degių medžiagų.
• Prietaiso niekada nevalykite garų ar aukšto slėgio garų valytuvais.
• Orkaitės durelių stiklo nevalykite šiurkščiu abrazyviniu valikliu ar aštriu metaliniu gremžtuku, nes galite subraižyti paviršių ir dėl to stiklas gali sudužti.

Techninė priežiūra

Šj prietaisą remontuoti arba jo techninę priežiūrą atlikti gali tik įgaliotas techninės priežiūros inžinierius, galima naudoti tik originalias, patvirtintas atsargines dalis.

Informacija apie aplinkosaugos reikalavimus

• Sumontavę prietaisą, pakuotę išmeskite laikydamiesi saugos ir aplinkosaugos tai-syklių.
• Išmesdami seną prietaisą, nupjaukite kabelį, kad prietaiso nebūtų galima naudoti.
• Simbolis ant gaminio arba jo pakuotės reiškia, kad šis gaminys negali būti išmetamas kaip buitinės atliekos. Jį reikia atiduoti į atitinkamą surinkimo punktą, pakar-totinai perdirbantį elektros ir elektronikos įrenginius. Tinkamai utilizuodami šį gaminį apsaugosite aplinką ir sveikatą nuo gali-mos neigiamos įtakos, kurią gali sukelti netinkamas gaminio išmetimas. Daugiau iš-samios informacijos apie šio gaminio per-dirbimą gali suteikti Jūsuę miesto valdžios institucijos, buitinių atliekų išvežimo tarny-ba arba parduotuvė, kur įsigijote šį gaminį.

Svarbu Šią instrukciju knygelę saugokite ateičiai, taip pat pasirūpinkite, kad ji būtų perduota naujam viryklės savininkui.

Svarbu Šios instrukcijos galioja tik tose šalyse, kurių simboliai pavaizduoti ant knygelės viršelio.

Gaminio aprašymas

Valdymo skydelis

1 Priekinė kairioji kaitvietė
2 Galinė kairioji kaitvietė
3 Galinė dešinioji kaitvietė
4 Priekinė dešinioji kaitvietė
5 Orkaitės valdymo rankenėlė

6 Orkaitės termostato valdymo rankenėlė
7 Minučių laikmačio valdymo rankenėlė
8 Orkaitės termostato kontrolinė lemputė
9 Bendra kontroliné lemputé

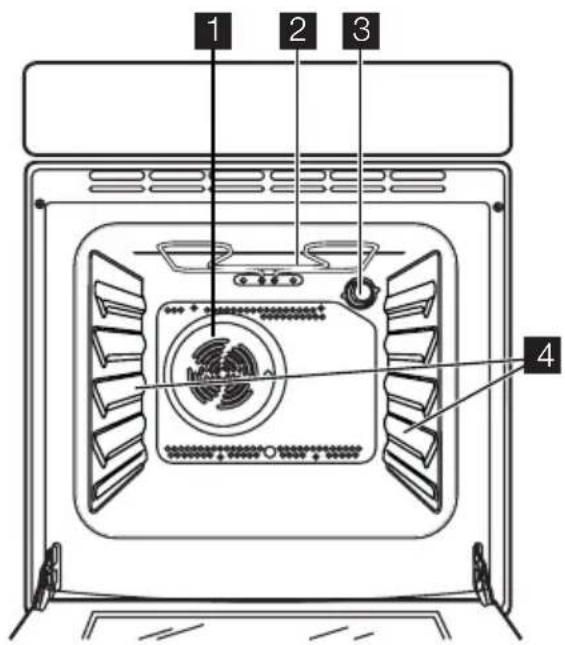

Orkaitès ertmè

1 Orkaitės ventiliatorius
2 Grilio kaitinamasis elementas
3 Orkaitės apšvietimo lemputė
4 Orkaitės lentynos

Priedai

Jis naudojamas surinkti kepimo sultims, at-sirandančioms kepimo metu. Jeigu taukams surinkti skirto padėklo nenaudojate, ištrauki-te jį iš orkaitės.

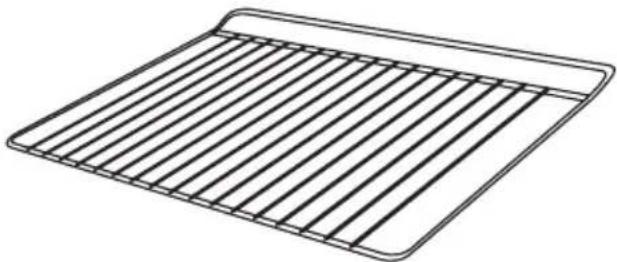

Orkaitės lentyna

Visi priedai gali būti laikomi stalčiuje, esančiame po orkaite.

! Ispėjimas Orkaitės naudojimo metu šis stalčius gali įkaisti.

Veikimo nuorodos

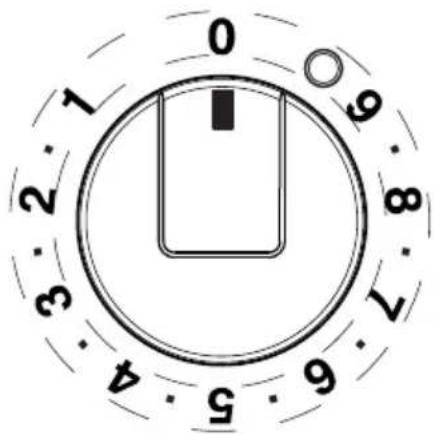

Dujinės viryklės degiklių valdymo rankenėlės

Kaitviečių rankenėlės yra išdėstytos valdymo skyde.

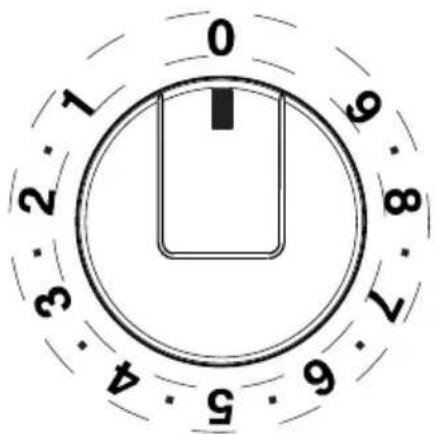

valdymo rankenėlės yra sunumeruotos nuo 1 iki 9, kur 0 padėtis rodo, kad degiklis yra iš-jungtas, o 9 pažymėta padėtis rodo, kad de-gimas padidintas iki maksimumo.

Du kaitviečių tipai

1. Iprastinės kaitvietės rankenėlė iš pradžių trumpam turi būti pasukama iki 9, kad kaitvietė įkaistų, o tada jau pasukama iki reikalingo nustatymo

i Norėdami įjungti mažają apskritą kaitvietę, atitinkamą valdymo rankenėlę pasukite pagal laikrodžio rodyklę iki reikalingos kaitinimo nuostatos.

1. dvigubos kaitvietės degiklis turi du kaitinimo elementus

i Norėdami įjungti abu elementus, pasukite valdymo rankenėlę pagal laikrodžio rodyklę iki didžiausio karščio nustatymo (3 padėties). Tuomet sukite rankenėlę toliau tol, kol beveik pasieksite 0 simbolį. Išgirsite "spragtelėjimą" - įsi-jungs didesnioji kaitvietė. Tada pasukite rankenėlę į 3 padėtį ir nustatykite reikiamą skaičių.

! Ispėjimas ljungus dvigubą kaitvietę du kaitinamieji elementai veiks kartu, todėl kaitinimas bus didesnis negu naudojant paprastą kaitvietę.

Jprastos kaitvietės yra išdėstytos paviršiaus galinėje eilėje, kairėje pusėje, dešinėje pusėje ir priekinės eilės dešinėje pusėje. Dviguba kaitvietė yra priekinės eilės kairėje pusėje.

Likutinio karščio indikatoriai

Viryklės viršuje įrengti keturi likutinio karščio indikatoriai, atitinkantys kiekvieną kaitvietę. Kiekvienas atitinkamas indikatorius, net ir iš-jungus kaitvietę, bus įsijungęs tol, kol temperatūra nukris žemiau 30° C.

i Išjungus kaitvietę gali pasigirsti trumpas signalas. Tai normalu ir neturi jokios įtakos kaitlentės veikimui.

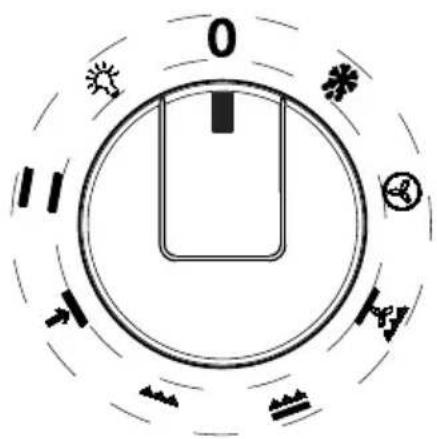

Orkaitės funkcijos

Orkaitės meniu leidžia nustatyti reikalingą maisto ruošimo funkciją.

Orkaitės funkcijai pasirinkti pasukite funkciju rankenėlę pagal laikrodžio rodyklę iki reikiamos funkcijos simbolio.

Funkcija Aprašymas
0	Orkaitė išjungta
Orkaitės apšvieti-mo lemputė	Ji užsidega pasukus orkaitės veikimo valdymo rankenėlę ir dega tol, kol veikia orkaitė.
Orkaitės kaitina-moji galia (viršus+apa-čia)	Karštį skleidžia ir viršutinis, ir apatinis elementai, todėl karštis orkaitės viduje pasiskirsto tolygiai
Kaitinimas apačioje	Karštis sklinda tik iš apatinės orkaitės dalies
Vidinis grilis	Ši funkcija skirta mažam maisto kiekiui kepti ant grotelių
Visas grilis	Jlungiamas grilio elementas. Rekomenduojame naudoti skrudinant didelį maisto kiekį
Pica	Apatinis kaitinimo elementas ir vidinis grilis yra jjungti, o ventiliatorius užtikrina oro cirkuliaciją, kurios reikia iškepti picos ar pyrago įdarams.
Kepimo su ventilia-toriumi kaitinimas	Ši funkcija leidžia maistą vienu metu skrudinti arba skrudinti ir kepti vienu metu keliose lentynose, išvengiant kvapų susimaišymo.
Atitirpinimas	Ši padėtis skirta šaldyto maisto tirpinimui

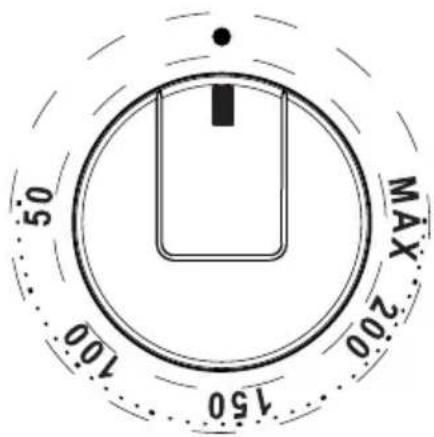

Orkaitès termostato valdymo rankenèlè

Orkaitės termostato rankenėlę pasukę pagal laikrodžio rodyklę pasirinkite kurią nors temperatūros reikšmę nuo 50°C iki maksimalios.

Pagalbinė orkaitės termostato lemputė °C

Kai pasukama termostato valdymo rankenėlė, užsidega termostato valdymo lemputė. Lemputė dega tol, kol pasiekiama reikiama temperatūra. Vėliau ji tai jsijungs, tai išsijungs, taip parodydama, kad palaikoma ši temperatūra.

Apsauginis termostatas

Orkaitėje įmontuotas apsauginis termostatas. Sugedus pagrindiniam termostatui ir dėl to įvykus perkaitimui, apsauginis įtaisas nutrauks prietaiso elektros maitinimą. Tokiu atveju kreipkitės į vietos techninio aptarnavimo centra. Jokiu būdu nemėginkite taisyti prietaiso patys.

Vaikų saugos funkcija

Virykle gausite su jmontuotu užraktu nuo vaikų, kuris neleis vaikams atidaryti orkaitės durelių.

Užraktas nuo vaikų ima veikti, kai uždaromos orkaitės durelės.

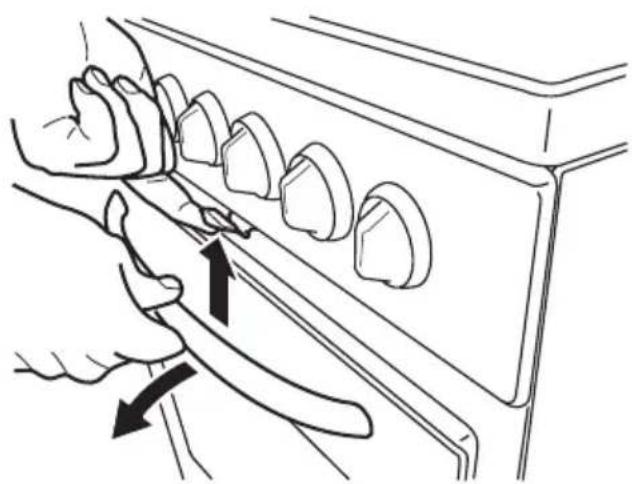

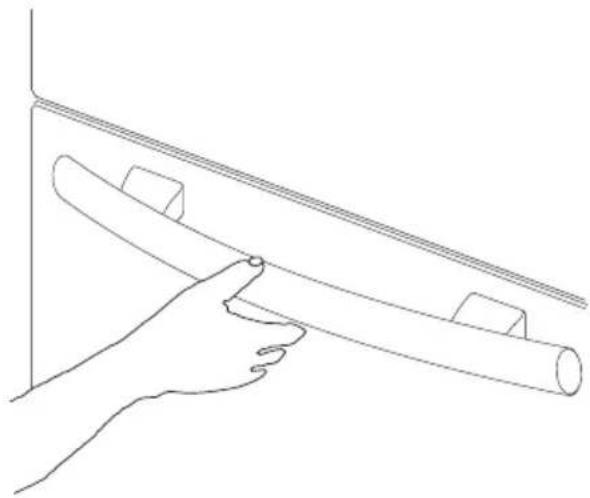

Norèdami atidaryti orkaitès dureles:

1. Uždarykite dureles
2. Nuspauskite saugos fiksatorių ir palaikykite
3. Atidarykite dureles

Dureles uždarykite nenuspaudę saugos fiksatoriaus.

Bendra kontrolinė lemputė

Pasukus orkaitės valdymo rankenėlę ir (arba) kaitvietės valdymo rankenėlę, jsijungia bendra kontrolinė lemputė.

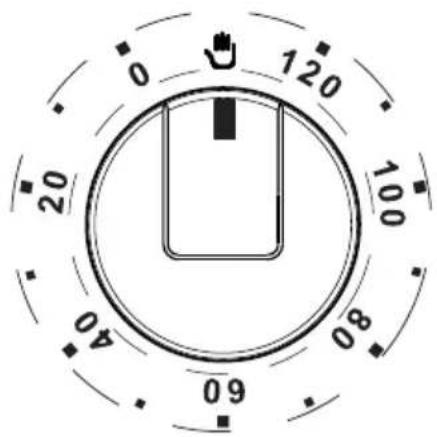

Minutinis laikmatis

Garsinis minutinio laikmačio signalas įspėja apie nustatyto laiko pabaigą. Maksimalus laikas, kurį galima nustatyti - 120 minučių.

Norėdami nustatyti minučių signalą:

1. Norimą maisto ruošimo funkciją parinkite su orkaitės veikimo valdymo rankenėle
2. Minutinio laikmačio reguliavimo rankenėlę pasukite pagal laikrodžio rodyklę iki 120 minučių padėties, o po to - prieš laikro-džio rodyklę iki norimo laiko padalos.
3. Pasibaigus iš anksto nustatytam laikui, pasigirs signalas, o orkaitė automatiškai išsijungs. Minutinio laikmačio valdymo rankenėlę pasukite iki 🚪 padėties, o orkaitės funkcijos ir termostato valdymo rankenėles pasukite iki OFF (išjungta).

i jei norite maistą ruišti nenustatydami laiko, pasukite minutinio laikmačio valdy-

mo rankenėlę iki 🚽 padėties.

Prieš naudojantis pirmąkart

! Ispėjimas Prieš naudodami prietaisą, nuo išorės ir iš vidaus pašalinkite visas pakuotės medžiagas, įskaitant reklamines etiketes ir visas apsaugines plėveles.
Prieš gamindama maistą pirmą kartą, kruopščiai išplaukite orkaitės priedus.

Tuščios orkaitės įkaitinimas

Prieš naudojant orkaitę pirmą kartą, ji turi būti kaitinama be maisto produktų. Kaitinant gali sklisti nemalonus kvapas. Tai visiškai normalu.

1. Pasukite orkaitės funkcijų rankenėlę į įprasto kepimo padėtį =
2. Termostato valdymo rankenėlę pasukite iki didžiausios reikšmės
3. Atidarykite langa, kad patalpa védintusi
4. Leiskite orkaitei veikti tuščiai apytikriai 45 minutes
   Šią procedūrą reikia kartoti naudojant funkcija Didysis grilis ir Gaminimo naudojant ventilatorių funkcija apie 5-10 minučių

i Pasibaigus šiai procedūrai, leiskite orkaitei atvėsti ir orkaitės ertmę išvalykite

Naudinga informacija ir patarimai.

Keramikinio stiklo kaitlentės naudojimas

Šis stiklas yra kietas, buvo testuotas jo at-sparumas karščiui, šalčiui ir staigiems temperatūrų pokyčiams. Tačiau kaip ir bet koks stiklas, jis yra jautrus smūgiams. Nestovėkite ant keramikinio stiklo paviršiaus.

! īspėjimas Jeigu pastebite įbrėžimų ar įtrūkimų, viryklę atjunkite nuo elektros tiekimo, kad nekiltų trumpasis jungimas, ir kreipkitės į artimiausią aptarnavimo centra.
! Ispėjimas Visus daiktus ir medžiagas, kurios gali lydytis dėl karšo maisto ruošimo paviršiaus, pvz., plastmasę, aliuminio foliją, laikykite atokiai.

šiltu vandeniu su trupučiu plovimo skys-čio sudrėkinta minkšta medžiagos skiaute.

Kaitviečių kaitinimas

Prieš naudojant pirmą kartą reikia nuvalyti maisto ruošimo paviršių. Pašalinkite visus gamybos proceso pėdsakus.

Svarbu Keramikinį paviršių ir karkasą nušluostykite šiltu vandenių su trupučiu plovimo skysčio sudrėkinta medžiagos skiaute, po to nušluostykite sausai.

1. Ant kiekvienos kaitvietės uždėkite po puodą su vandeniu
2. Jjunkite kaitvietę ir kaitinkite nustatę didżiausią karstį maždaug 10 min., tol kol užvirs vanduo
3. Išjunkite kaitvietę
   Tokio kaitinimo metu gali pasklisti nema-lonus kvapas ir susidaryti šiek tiek dūmų. Tai visiškai normalu.

Jei norite taupiai naudoti elektros energija

• naudokite tik lygaus, plokščio pagrindo virimo ir kepimo indus
• puodus ir keptuves ant kaitvietės padėkite prieš jjungdami ją
• k a i jmanoma, puodus ir keptuves užden-kite dangčiu
• k a i t v i e t ē išjunkite kelias minutes prieš pa-sibaigiant ruošimo laikui - taip panaudosite likutinį karštį
• norėdami išlaikyti maistą šiltą arba tirpdymui naudokite likutinį kaitvietės karštį
• puodus ir keptuves statykite kaitviečių centre

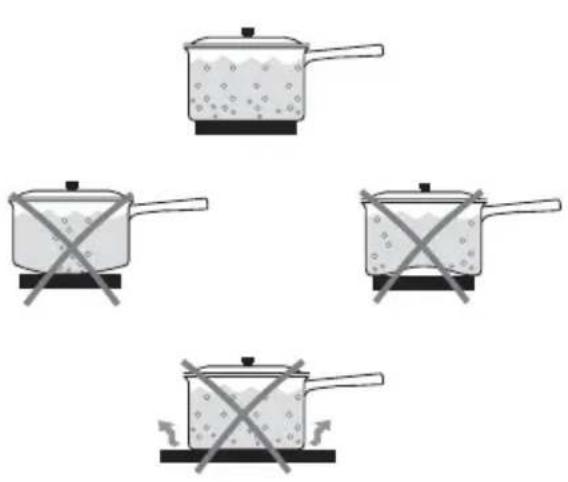

Prikaistuviai ir keptuvės

Prikaistuviai ir keptuvės turi būti ne mažesnės už kaitvietę ir, pageidautina, kad būtų ne didesnės negu 10-15 mm už kaitvietės skersmenį.

Svarbu Visada naudokite tik lygaus, plokščio pagrindo virimo ir kepimo indus.

Dugnas visada turi būti švarus ir sausas.

Maistą ruoškite uždengę dangčiu.

Patikrinkite, ar indų dugnai yra lygūs ir nepažeisti. Dugnai su atplaišomis ir aštriais kraštais subraižys keramikinio stiklo paviršių.

Tam, kad nesubraižytumėte ar nepažeistu-mėte keramikinio maisto ruošimo paviršiaus, puodus ir prikaistuvius perkelkite ne stumdy-dami, o juos pakeldami.

Nuo indų su aliuminiu arba variniu dugnu gali likti metalinių nuosėdu, kurios sunkiai nusivalo, o kartais - visai nenusivalo.

Įspėjimas Maistą kepdami karštame aliejuje arba riebaluose būkite atsargūs - perkaitę tykštantys riebalai gali lengvai užsiliepsnoti.

Maisto ruošimas orkaitėje

Ispėjimas Maistą visada gaminkite uždarę orkaitės dureles. Atidarydami žemyn atsidarančias orkaitės dureles, stovėkite atokiai. Neleiskite joms atsidarant kristi - laikykite dureles už rankenos, kol jas visiškai atidarysite.

Orkaitės dureles atidarinėkite visuomet laikydami už rankenos vidurio.

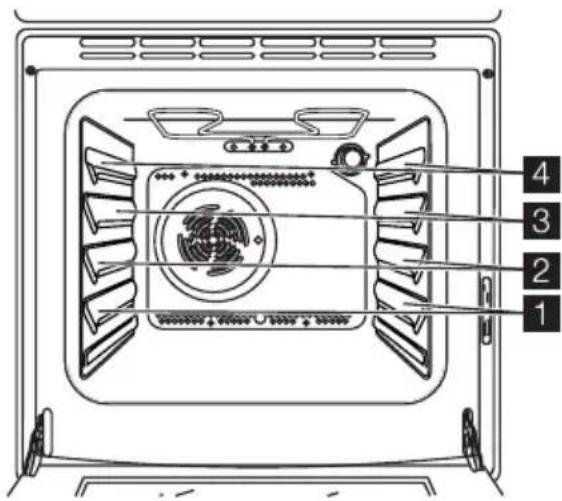

Orkaitėje yra keturi lygiai lentynoms. Lentynų padėtys skaičiuojamos nuo orkaitės apačios, kaip pavaizduota toliau esančiame paveiks- lėlyje.

! Ispėjimas Virtuvės reikmenų nedėkite tiesiai ant orkaitės dugno.

! Ispėjimas Kai kepama orkaitėje ar naudojant grilį, norint išvengti perkaitimo reikia nuimti dangtį.

! Ispėjimas Gaminimo metu ant orkaitės dugno nedėkite jokių daiktų ir jokios orkaitės dalies neuždenkite aliuminio folija, kitaip gali susikaupti karštis, dėl kurio gaminimo rezultatas bus prastesnis ir gali būti pažeistas orkaitės emalis. Keptuves, karščiui atsparias keptuves ir aliuminio skardas visada dėkite ant lentynų.

Kondensacija ir garai

Šioje orkaitėje panaudota išskirtinė sistema, kuri užtikrina natūralią oro cirkuliaciją ir nuolatinę garų recirkuliaciją. Dėl tokios sistemos maistas ruošiamas garų prisotintoje aplinkoje, patiekalas būna minkštas viduje ir apskrudęs iš išorės. Dar daugiau - iki minimumo su-trumpinamas maisto ruošimo laikas ir sumažinamas sunaudojamos energijos kiekis. Ruošiant maistą gali susidaryti garų, kurie išeina atidarius orkaitės dureles. Tai visiškai normalu.

! Ispėjimas Jeigu ruošdami maistą arba baigę ruošti atidarote orkaitės dureles susikaupusiems garams ar karščiui išleisti, visada stovėkite atokiai.
Maistą šildant garai susidaro lygiai taip pat, kaip ir verdant puodui. Kai garai liečiasi su orkaitės durelių stiklu, jie kondensuojasi ir susidaro vandens lašeliai.

Norėdami sumažinti kondensaciją pasirūpin-kite, kad prieš dedant maistą i orkaitės ertmę, orkaitė būtu gerai įkaitinta. Todėl prieš ruošiant maistą būtina atlikti trumpą (apytikriai 10 minučiu) išankstinį orkaitės įšildymą. Pa-sinaudojus prietaisu, rekomenduojame nuš-luostyti kondensatą.

Virti skirti indai

• Galite naudoti bet kokius virtuvės reikmenis, skirtus orkaitei, kurie atsparūs 230° C temperatūrai.
• Kepimo padėklu, orkaitės indų, kt., nedė-kite tiesiai prieš ventilatorių dengiančias groteles orkaitės gale ar ant orkaitės pa-grindo.
• Nenaudokite kepimo padėklų, kurių matmenys viršija 30-35 cm (12-14 colių), nes jie trukdys karščio cirkuliacijai ir dėl to rezultatas gali būti prastas.

Indų poveikis maisto ruošimo rezultatams

Indų ir skardų storis, laidumas, spalva ir kt. karščio laidumą iki maisto produktų lemiančios ypatybės skiriasi.

A : Aliuminio, keramikos, orkaitės stiklo indai ir šviesūs spindintys indai susilpnina kepimą ir pagrindinį skrudinima.
B : Emaliuoto ketaus, anoduoto aliuminio, aliuminio nelimpančiu paviršiumi ir dažyta

išore bei tamsūs, sunkūs indai sustiprina ke-pimą ir pagrindo skrudinimą.

Žuvies ir mėsos patiekalų gaminimas

Mėsą galima dėti į orkaitės karščiui atsparius indus arba tiesiai ant orkaitės lentynos. Pa- staruoju atveju nepamirškite į pirmajį nuo apačios lentynos lygį jkišti skarda varvan- tiems taukams surinkti, joje turi būti šiek tiek vandens. Skarda varvantiems taukams su- rinkti neleis išsilydžiusiems riebalams patekti ant orkaitės dugno.

Baltą mėsą, paukštieną ir žuvį paprastai reikia ruošti vidutinėje temperatūroje (nuo 150 °C iki 175 °C). Jeigu ruošiate raudoną mėsą (šiek tiek paskrudintą iš išorės ir minkštą viđuje), rekomenduojama trumpam jungti aukštesnę temperatūrą (nuo 200 °C iki 230 °C).

Kepimas

Pyragus paprastai reikia kepti vidutinėje temperatūroje (nuo 150 °C iki 200 °C).

Kepant pyragus ar kitus patiekalus rekomenduojama atlikti trumpą (apytikriai 10 minučiu) išankstinį orkaitės jšildymą. Pradėję kepti, orkaitės dureles visą kepimo laiką laikykite uždarytas, kepinį tikrinkite pažiūrėdami pro orkaitės durelių stiklą.

Kepimas ant grotelių

Jeigu mėsą arba žuvį reikia kepti ant grotelių, produktus padėkite tiesiai ant lentynos prieš tai ją ištepę nedideliu kiekiu aliejaus.

Veikiant kepimo ant grotelių funkcijai karštis sklinda nuo viršutinio elemento. Todėl maisto ruošimo lygį nustatykite priklausomai nuo mėsos arba žuvies storio.

Niekada nepamirškite apatiniame lygyje padėti skardos varvantiems taukams surinkti su trupučiu vandens.

Maisto ruošimo trukmė

Maisto ruošimo laikas priklauso nuo gaminamo maisto rūšies, jo konsistencijos ir kiekio.

Rekomenduojame atkreipti ypatingą dėmesį į pirmuosius maisto ruošimo orkaitėje bandymus, nes esant tokioms pat są lygoms ir gaminant tokius pat patiekalus turėtumėte pasiekti tokių pat rezultatų.

Tik patirtis jums leis naudoti kitas tinkamas, o ne lentelèse, nurodytas vertes.

Maisto ruošimo lentelė - įprastinis maisto ruošimas ir maisto ruošimas naudojant ventiliatorių

Šios lentelės yra tik orientacinės. Tam, kad temperatūra atitiktų individualius poreikius ir reikalavimus, gali prireikti ją padidinti arba sumažinti.

Asmeninius reikalavimus atitinkančias teisingas nuostatas galėsite nustatyti tik įgiję patirties.

Prie maisto ruošimo laiko néra pridėtas jšildymo laikas. Todėl prieš ruošiant maistą būtina atlikti trumpą (apytikriai 10 minučių) išankstinį orkaitės jšildymą.

Svoris (g)	Patiekalas Tradicinis maisto ruoši-mas —Lygis temp.		Kepimo naudojantventiliatorių		Gaminimolaikas min.	PASTABOS
		°C	Lygis	temp.°C
Plaktos tešlos receptai	2	170	2	160	45 ~ 60	Pyrago formojeant lentynos
Trapi tešla 2 170			2 (1 ir 3)1)	160 20 ~ 30 Pyrago formojeant lentynos
Varškės pyra-gas	1	160	2	150	60 ~ 80	Pyrago formojeant lentynos
Obuolių pyragas	1	180	2 (1 ir 3)1)	170 40 ~ 60 Pyrago formojeant lentynos
Štrudelis	2	175	2	150	60 ~ 80	Pyrago kepimoskardoje antlentynos
Pyragas su uo-giene	2 175		2 (1 ir 3)1)	160 30 ~ 40 Pyrago formojeant lentynos
Vaisinis pyragas	1	175	1	160	45 ~ 60	Pyrago formoje
Biskvitas	1	175	2	160	30 ~ 40	Pyrago formojeant lentynos
Mielinė pynutė	1	170	1	160	40 ~ 60	Pyrago formojeant lentynos
Slyvų pyragas	1	170	1	160	50 ~ 60	Pyrago formojeant lentynos
Pyragėliai	2	170	2 (1 ir 3)1)	160 25 ~ 35 Kepamojojeskardoje
Sausainiai	3	190	3	170	15 ~ 25	Kepamojojeskardoje
Merengos	2	100	2	100	90 ~ 120	Kepamojojeskardoje
Saldžios bande-lės	2	190	2	180	12 ~ 20	Kepamojojeskardoje
Tešlainiai: Pliky-ta tešla	2	200	2 (1 ir 3)1)	190 15 ~ 25 Kepamojojeskardoje
1000	Balta duona	1	190	2	180	40 ~ 60
Svoris (g)	Patiekalas Tradicinis maisto ruoši-mas —Lygis temp. [IMAGE] °C		Kepimo naudojantventiliatorių [IMAGE]Lygis [IMAGE] temp. °C		Gaminimolaikas [IMAGE]min.	PASTABOS
500	Ruginė duona	1	190	1	180	30 ~ 45duonos skar-doje ant grote-lių
500	Bandelės	2	200	2	175	20 ~ 356-8
250 Pica 1 200				2 (1 ir 3)1)	190 15 ~ 30 Kepimo skar-doje ant grote-lių
Makaronų ap-kepas	2 200			2 (1 ir 3)1)	175 40 ~ 50Pyrago formojeant lentynos
	Daržovių apke-pas	2 200		2 (1 ir 3)1)	175 45 ~ 60Pyrago formojeant lentynos
	Apkepai su įda-rais	1 200		2 (1 ir 3)1)	180 35 ~ 45Pyrago formojeant lentynos
	Lazanija	2	180	2	160	45 ~ 65Pyrago formojeant lentynos
	Įdaryti vamzdeli-niai makaronai	2	200	2	175	40 ~ 55Pyrago formojeant lentynos
1000	Jautiena	2	190	2	175	50 ~ 70Ant lentynosvirš taukamssurinkti skirtosskardos
1200	Kiauliena	2	180	2	175	100 ~ 130Ant lentynosvirš taukamssurinkti skirtosskardos
1000	Veršiena	2	190	2	175	90 ~ 120Ant lentynosvirš taukamssurinkti skirtosskardos
1500	Angliškas rost-bifas, su krauju	2	210	2	200	50 ~ 60Ant grotelių virštaukams su-rinkti skirtosskardos
1500	Angliškas rost-bifas, vidutiniš-kai iškepęs	2	210	2	200	60 ~ 70Ant grotelių virštaukams su-rinkti skirtosskardos
1500	Angliškas rost-bifas, gerai iške-pęs	2	210	2	200	70 ~ 80Ant grotelių virštaukams su-rinkti skirtosskardos
2000	Kiaulienos men-tė	2	180	2	170	120 ~ 150Su odele, virštaukams su-rinkti skirtosskardos
Svoris (g)	Patiekalas Tradicinis maisto ruoši-mas —Lygis temp.		Kepimo naudojantventiliatorių		Gaminimolaikas min.	PASTABOS
			Lygis	temp.°C
1200	Kiaulienos kulni-nė	2	180	2	160	100 ~ 120
1200	Ėriena	2	190	2	175	110 ~ 130
1000	Višta	2	190	2	175	60 ~ 80
4000	Kalakutas	2	180	2	160	210 ~ 240
1500	Antis	2	175	2	160	120 ~ 150
3000	Žąsis	2	175	2	160	150 ~ 200
1200	Triušis	2	190	2	175	60 ~ 80
1500	Kiškis	2	190	2	175	150 ~ 200
800	Fazanas	2	190	2	175	90 ~ 120
1200	Upėtakis / jūroskaršis	2 190		2 (1 ir 3)^1)	175 30 ~ 40 3-4 žuvys
1500	Tunas / lašiša	2	190	2 (1 ir 3)^1)	175	25 ~ 35

1) Jei vienu metu reikia ruošti kelis patiekalus, rekomenduojame juos deti i lygius, nurodytus skliausteliuose. orkaitės lentynos numeruojamos nuo apačios.

Jei vienu metu norite ruošti daugiau nei vieną patiekalą, rekomenduojame per paskutiniąsias 5-10 kepimo minučių pakeisti patiekalų kepimo lygį, kad gaminami patiekalai įgautų tolygią spalvą.

Maisto ruošimo lentelė - kepimas ant grotelių

i Prie maisto ruošimo laiko nėra pridėtas įšildymo laikas.

Todėl prieš ruošiant maistą būtina atlikti trumpą (apytikriai 10 minučių) išankstinį orkaitės įšildymą.

Patiekalas	Kiekis		lygis	Temp. °C	Gaminimo laikas (min.)
	Vienetai	Svoris (g)			Viršus	Apačia
Mėsos filė kepsniai	4	800	3	maksimali	12 ~ 15	12 ~ 14
Jautienos kepsnys	4	600	3	maksimali	10 ~ 12	6 ~ 8
Dešrelės	8	-	3	maksimali	12 ~ 15	10 ~ 12
Patiekalas Kiekis			lygis	Temp. °C	Gaminimo laikas (min.)
	Vienetai	Svoris (g)			Viršus	Apačia
Karbonadas	4	600	3	maksimali	12 ~ 16	12 ~ 14
Vištiena(perpjauta pusiau)	2	1000	3	maksimali	30 ~ 35	25 ~ 30
Kebabai	4	-	3	maksimali	10 ~ 15	10 ~ 12
Vištienos(krūtinėlė)	4	400	3	maksimali	12 ~ 15	12 ~ 14
Vištiena(krūtinėlė)	6	600	3	maksimali	10 ~ 15	8 ~ 10
Žuvis (filė)	4	400	3	maksimali	12 ~ 14	10 ~ 12
Sumuštiniai	4 - 6	-	3	maksimali	5 ~ 7	-
Skrudintaduona	4 - 6	-	3	maksimali	5 ~ 7	2 ~ 3

Maisto ruošimo lentelė - pica

Svoris (g)	Patiekalas	lygis	temp. °C	Gaminimo laikas min.	Pastabos
700	Didelė pica	1	200	15 ~ 25	kepimo skar-doje
500	Maža pica	1	200	10 ~ 20	formoje ant lentynos
500	Plokštainis	1	200	15 ~ 25	kepimo skar-doje

i Orkaitės temperatūra yra tik orientacinė. Tam, kad temperatūra atitiktų individualius poreikius ir reikalavimus, gali prireikti temperatūrą padidinti arba sumažinti.

Valymas ir priežiūra

! Ispėjimas Prieš atliekant techninę priežiūrą arba valymą, viryklę būtina ATJUNGTI nuo elektros maitinimo. Šio prietaiso negalima valyti garais arba garų valymo mechanizmu.

Keraminio viryklės viršaus valymas

! Ispėjimas Saugumo sumetimais prietaisą draudžiama valyti garų srautu arba aukšto slėgio valymo jrenginiais.

! Ispėjimas Reikia būti atsargiems ruošiant patiekalus arba gėrimus su cukrumi. Jeigu koks nors panašus produktas atsitiktinai patenka ant keramikinio paviršiaus, jį reikia nedelsiant nugramdyti, kol jis dar

karštas, ir nušluostyti, kad paviršius nebūtų pažeistas.

Kai stiklo keramikos paviršius karštas, ant jo negalima tepti valiklių! Po valymo visus valiklio likučius kruopščiai pašalinkite dideliu kiekiu vandens, nes nuo jų gali susidaryti nuosėdos, kai kaitinamos šalia esančios kaitvietės!

Nenaudokite edžių valiklių, pvz., grotelių ar orkaičių purškiklių, abrazyvinių valiklių ar keptuvių gremžtukų, kurie gali subraižyti.

Išvalykite stiklo keramikos paviršių po kiekvieno naudojimo, kai jis vos šiltas arba šaltas. Taip išvengsite nešvarumų prikepimo. Nuosėdas ir vandens žymes, riebalų dėmes ir metalinio blizgesio dėmes galite nuvalyti

jprastais stiklo keramikos ar nerūdijančio plie- no valikliais.

Orkaitės valymas

! Ispėjimas Orkaitė visada turi būti švari. Dėl susikaupusių riebalų ar kitų maisto produktų gali kilti gaisras, ypač gali užsidegti grilio prikaistuvis.

Orkaitės angą po naudojimo valykite kol ji dar šilta. Tada lengva pašalinti riebalų nuosėdas ar kitas medžiagas, pavyzdžiui, vaisių sultis, cukraus daleles ar riebalus.

Galima naudoti šilta vandenj su plovikliu arba vieną iš tinkamų orkaitės valymo purškalų.

! Ispėjimas Purškalų nenukreipkite į matinio plieno dalis, nes purškalai gali jas pažeisti; visada vadovaukitės gamintojo instrukcijomis.

Orkaitės priedus valykite šiltu vandeniu ir plovikliu. Jeigu susidarė nuovirų, jas valykite šiek tiek abrazyviniais milteliais.

! Ispėjimas Jokių orkaitės dalių ir jokiais atvejais negalima uždengti aliuminio folija. Dėl to kaupsis karštis, kuris gali pakenkti maisto ruošimui ir pažeisti emalį.

Valymo medžiagos

Prieš naudodami bet kokias orkaitės valymo medžiagas įsitikinkite, ar jos tinkamos valymui ir ar jas rekomenduoja naudoti gamintojas.

Valiklių, kuriuose yra baliklių, naudoti NEGA-LIMA, nes jie gali išblukinti paviršiaus apdailą. Reikia vengti stipraus poveikio abrazyvinių valiklių.

! Ispėjimas Prietaiso niekada nevalykite garų ar aukšto slėgio garų valytuvais.

Išorės valymas

! Ispėjimas Reguliariai nušluostykite valdymo skydelį, orkaitės dureles ir durelių izoliaciją; valymui naudokite minkštą medžiagos skiautę, gerai sudrėkintą šiltu vandeniu su trupučiu plovimo skysčio. Kad nepažeistumėte arba nesusilpnintumėte durelių stiklo įsprūdų, nenaudokite šių medžiagų:

- buitinių valiklių ir baliklių

• impregnuotų kempinių, netinkančių valyti prikaistuvius nelimpančiu paviršiumi
• Šveitimo kempinės arba vieliniai šveistukai
• cheminių orkaitės kempinių ar purškiklių
  • r ūdžių valiklių
  • vonių / kriauklių apnašų valiklių

Durelių stiklo išorinę ir vidinę puses valykite šiltu, muiluotu vandeniu. Jeigu vidinė durelių stiklo pusė smarkiai užteršta, rekomenduo-jama naudoti aktyvų riebalų valiklj.

Orkaitės durelių valymas

Prieš valant orkaitės dureles, rekomenduojama jas išimti iš orkaitės.
! Įspėjimas Prieš valydami patikrinkite, ar orkaitė atvėsusi ir išjunkite ją iš elektros tinklo.

Atlikite šiuos veiksmus:

1. visiškai atidarykite orkaitės dureles

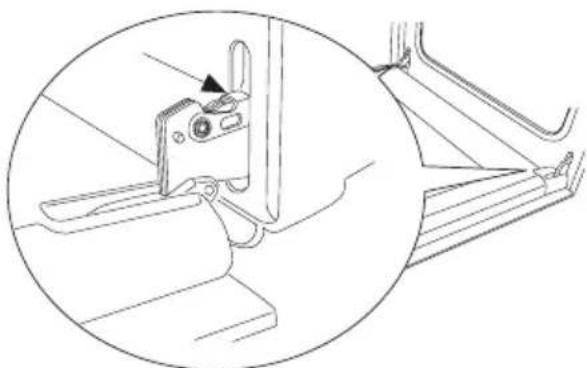

2. suraskite dureles ir orkaitę jungiančius vyrius

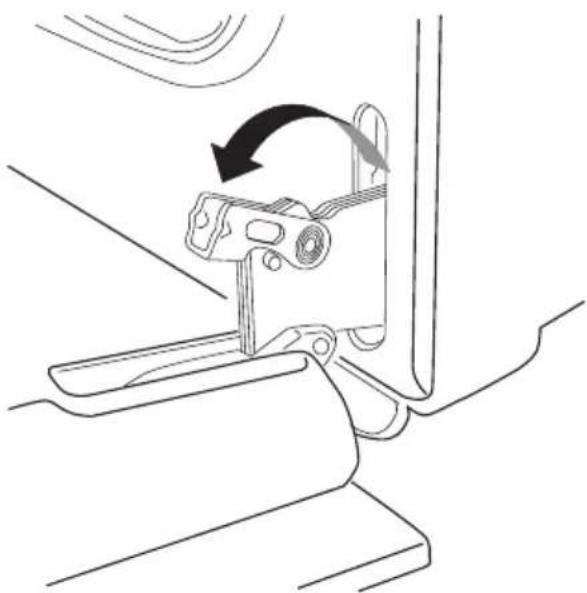

1. atidarykite ir pasukite mažasias svirtis ant dviejų vyrių

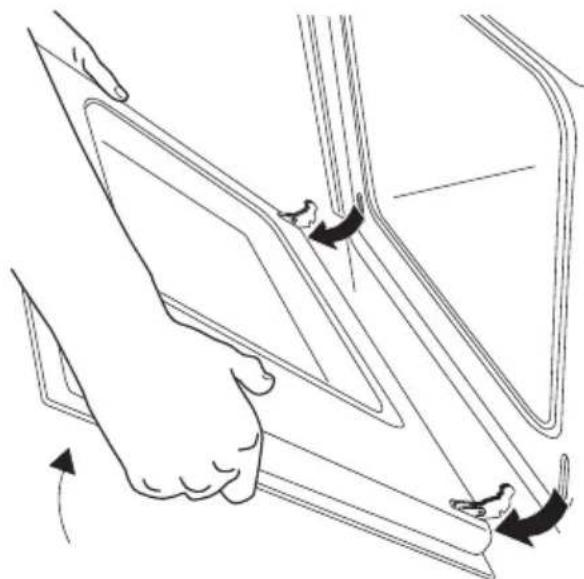

1. laikykite dureles kairėje ir dešinėje pusėse, tuomet atsargiai lenkite jas orkaitės link tol, kol ji bus pusiau uždaryta

1. atsargiai ištraukite dureles iš jų vietos
2. dureles padėkite ant stabilaus paviršiaus.

Svarbu Orkaitės durelių viršų valykite tik šiltu, muiluotu vandeniu ir minkšta medžiagos skiaute. Niekada nenaudokite stipraus poveikio abrazyvinių valiklių.

Baigę valyti, dureles sumontuokite šią procedūrą pakartodami atvirkštine tvarka.

! Ispėjimas Valyti orkaitės dureles draudžiama tol, kol stiklo įsprūdos yra šiltos. Nepaisant šio įspėjimo stiklo įsprūdos gali sutrupėti. Jeigu durelių stiklo įsprūdoje atsirado atplašų arba gilių įbrėžimų, stiklas taps silpnesnis, todėl jį būtina pakeisti, kad įsprūda nesutrupėtų. Kreipkitės į vietinį aptarnavimo centrą - Jums mielai pa-tars, ką toliau daryti.

Nerūdijančio plieno arba aliuminio modeliai

Orkaitės dureles rekomenduojame valyti tik drėgna kempine, o nuvalius - nusausinti minkštos medžiagos skiaute.

Niekada nenaudokite plieno vilnos, rūgšties ar abrazyvinių produktų, nes jie gali pažeisti orkaitės paviršių.

Orkaitės valdymo pultą valykite vadovauda- miesi tais pačiais perspėjimais.

Tinkamą orkaitės veikimą užtikrina tarpinė, esanti aplinkui orkaitės ertmės kraštą.

Reguliariai tikrinkite šio tarpiklio būklę. Jeigu reikia, jį valykite nenaudodami abrazyvinių valymo priemonių. Jei tarpiklis pažeistas, kreipkitės į savo aptarnavimo centra. Orkaitės nenaudokite, kol jos nesuremontuos.

Orkaitės lentynos

! Ispėjimas Prieš valydami patikrinkite, ar orkaitė atvėsusi ir išjunkite ją iš elektros tinklo.

Norėdami nuvalyti orkaitės lentynas, jas pa-mirkykite muiluotame vandenyje, o sunkiai nuvalomas dėmes valykite gerai sudrėkinta muiluota kempine. Gerai nuplaukite ir nusau-sinkite minkšta medžiagos skiaute.

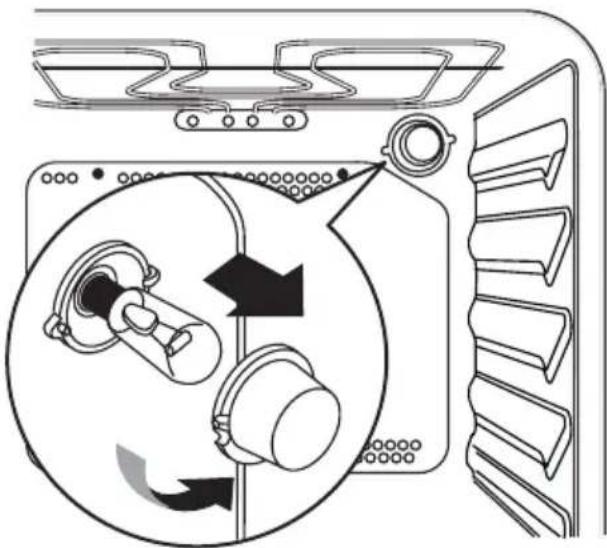

Orkaitės lemputės pakeitimas

! Ispėjimas Nuo prietaiso atjunkite elektros maitinima.

Jeigu reikia pakeisti orkaitės lemputę, naujoji lemputė turi atitikti šias specifikacijas: elektros galingumas: 15 W / 25 W; elektros galingumas voltais: 230 V (50 Hz); atsparumas temperatūrai: 300 °C; jungties tipas: Šių lempučių galite įsigyti vietiniame aptarnavimo centre.

Perdegusios lemputės pakeitimas:

1. Patikrinkite, ar orkaitė išjungta iš elektros tinklo.
2. Sukdami prieš laikrodžio rodyklę, nusukite stiklinj gaubtelj.
3. Ištraukite perdegusia lemputę ir pakeiski-te ją nauja.

5. Ijungimas i elektros tinkla.

Ka daryti, jeigu...

Jei prietaisas veikia netinkamai, prieš kreipdamiesi j vietos aptarnavimo centra, atlikite šiuos patikrinimus.

Sutrikimo požymiai Sutrikimo šalinimas
Jei atsiranda tamsių dėmių	• jei nuvalyti naudojant gremžtuką ir keraminės kaitvietės paviršiaus valikliu nepavyksta, gali būti, kad kaitvietės paviršius buvo pažeistas naudojant netinkamus valiklius ar keptuves, netinkamais dugnais. Dėl to keraminės kaitvietės veiksmingumas nesumažės
Atsirado metalinių nuosėdų	• naudojate puodus ir keptuves netinkamais dugnais arba naudojate netinkamus virimo paviršiaus valiklius. Spalvą praradusios vietos gali būti pašalintos smarkiai padirbėjus, naudojant keraminio paviršiaus valiklj
Atsiranda įbrėžimų	• Taip atsitinka įbrėžus paviršių ar ant jo išsily-džius kokioms nors medžiagoms, tokių įbrė-žimų pašalinti nejmanoma. Dėl to keraminės kaitvietės veiksmingumas nesumažės
Viryklė neveikia	• Patikrinkite, ar jkištas prietaiso kištukas ir ar jjungtas elektros maitinimas• Patikrinkite, ar neperdegė elektros tinklo saugiklis• Patikrinkite, ar pasukta reikiama valdymo rankenėlé
Keramikinis viršus veikia blogai • Patikrinkite, ar maisto ruošimo prikaistuvio dy-dis atitinka kaitvietės dydj• Patikrinkite, ar maisto ruošimo prikaistuvio dugnas plokščias• Patikrinkite, ar teisingai nustatytas nustatymas šiam maisto ruošimo tipui
Orkaitė nejsijungia	• Patikrinkite, ar buvo parinkta maisto ruošimo funkcija• Patikrinkite, ar visiškai uždarytos orkaitės dure-lės• Patikrinkite, ar ĮJUNGTAS (ON) elektros lizdo jungiklis arba viryklės elektros maitinimo jungik-lis
Orkaitės lemputė neužsidega	• Funkciją parinkite su orkaitės veikimo valdymo rankenėle• Patikrinkite lemputę ir, jeigu reikia, ją pakeiskite (skaitykite skyrių Orkaitės lemputės keitimas)
Maistas gaminasi per ilgai arba per greitai	• gali prireikti reguliuoti temperatūrą
Garai ir kondensatas susikaupia ant maisto pro-duktų ir orkaitės ertmėje	• Žr. šią instrukciją, o ypač skyrių Naudingi pata-rimal, kaip naudoti orkaitę.• Baigę ruošti maistą, jį orkaitėje palikite ne ilgiau negu 15-20 minučių
Orkaitės ventiliatorius veikia per garsiai	• Patikrinkite, ar lentynos ir kepimo indai nevi-bruoja liesdamiesi prie orkaitės galinio skydo

Techniniai duomenys

Prietaiso klasė 1 ir klasė 2, poklasis 1

Matmenys
Aukštis 850 mm
Gylis 600 mm
Plotis 600 mm
Orkaitės talpa 56 litrai

Keraminis paviršius
Kaitvietės Elektros galia Skersmuo
Priekinė kairioji kaitvietė (dvigu-ba)	2200 W 210 mm - 120 mm
Galinė kairioji kaitvietė	1200 W	145 mm
Galinė dešinioji kaitvietė	1800 W	180 mm
Priekinė dešinioji kaitvietė	1200 W	145 mm

Orkaitė
Orkaitės apšvietimo lemputė	25 W
Orkaitės elementai (viršutinis + apatinis)	1800 W
Apatinis kaitinimo elementas 1000 W
Vidinis grilio elementas	1650 W
Visi grilio elementai	2450 W
Pica	2675 W
Kepimo su ventiliatoriumi kaitinimas	2025 W
Atitirpinimas	25 W
Bendroji galia	2700 W
Maitinimo įtampa (50 Hz)	230V / 400V 3N~
Visa prietaiso elektros galia	9100 W

Irengimas

Įspėjimas Prietaiso negalima statyti ant pagrindo.

Tolesnės instrukcijos skirtos įrengimo darbuotojui, kad įrengimo, reguliavimo ir techninės priežiūros darbai būtų atliekami vadovaujantis galiojančiomis taisyklėmis. Jeigu atliekami pakeitimai, kurių metu mechanizmas atjungiamas, būtina dirbti ypač atsargiai.

Įspėjimas Prieš statant prietaisą patikrinkite, ar vietinis paskirstymo tinklas (dujų tipas ir dujų slėgis) bei prietaisas yra suderinami.

Įspėjimas Gamintojas neprisiima atsakomybės už galimus gedimus, kurie

atsirado prietaiso jrengimo, neatitinkančio galiojančias taisykles, metu.

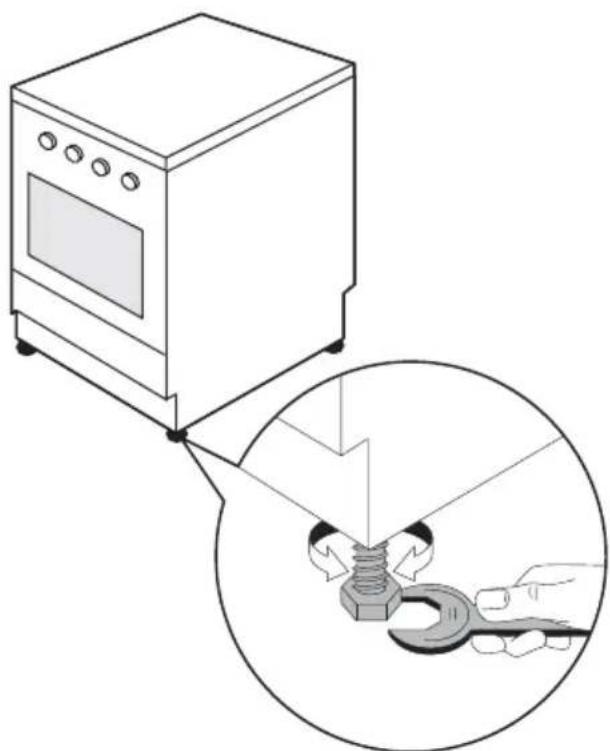

Išlyginimas

Prie užpakalinių ir priekinių prietaiso pagrindo kampų pritvirtintos mažos reguliuojamos kojelės.

Reguliuodami mažąsias kojeles galite pa- keisti prietaiso aukštį ir taip geriau išlygiuoti prietaisą bei užtikrinti tolygų keptuvėje ar puode esančio skysčio pasiskirstymą.

Prietaisas nustatytas veikti su vienos fazės 230 V jtampa.

Prieš atlikdami prijungimą jsitikinkite:

• naudotojo namuose tiekiamos elektros energijos galios pakanka normaliam šio prietaiso aprūpinimui (žr. duomenų lentelę)
• prietaisas yra teisingai jžemintas tinkamu kištuku ir laikantis šalyje galiojančių montavimo taisyklių
• jungimui naudojamas lizdas ar kelių polių jungiklis turi būti greta sumontuoto prietaisso

Prietaisas turi prijungta elektros kabeli, prie kurio turésite pritvirtinti standartinj kištuką, tinkamą visai elektros apkrovai, nurodytai duomenų lentelėje. Kištuką reikia jungti į tinkamą elektros lizda.

Jeigu norite jungti tiesiai j elektros tinklą, tarp prietaiso ir tinklo būtina jrengti kelių polių jungiklj, kuriame didžiausias tarpas tarp kontaktų būtų 3 mm; būtina laikytis galiojančių taisyklių.

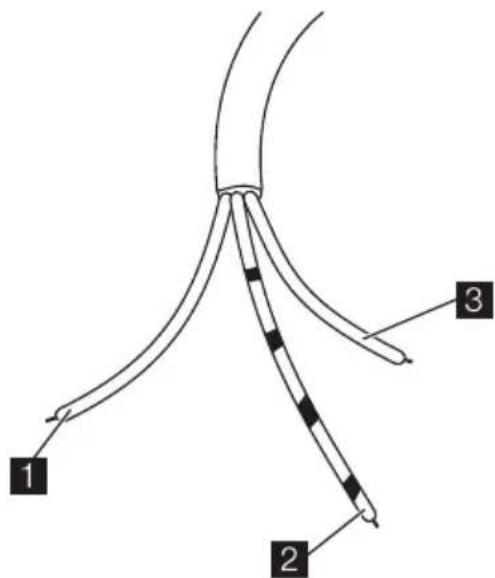

Rudajj laidą, kuriuo teka elektros srovė (išeinantį iš prietaiso skirstymo dėžės gnybto) visada junkite prie maitinimo tinklo fazės. Bet kuriuo atveju maitinimo kabelį visais atvejais reikia kloti taip, kad jo neveiktų temperatūra, 50 ° C didesnė už aplinkos temperatūrą

Elektros kabelio keitimas

! Ispėjimas Elektros kabelį gali pakeisti tik techninės priežiūros centro darbuotojai ar panašios kompetencijos darbuotojai, laikydamiesi galiojančių reglamentų.

Jeigu prireikia pakeisti maitinimo kabeli, naudokite tik šiuos kabelių tipus: H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F. Geltonas / žalias jžeminimo laidas turi būti apytiksliai 2 cm ilgesnis nei neutralus laidas ir laidas, kuriuo teka elektros srovė (žr. pav.).

Kabelio dalis atkarpa būti ne mažesnė negu 3 x 1.5 mm ^2 .

Atlikę prijungimą, apytikriai 3 minutes išbandykite kaitinimo elementus, kad jsitikintumėte, jog viskas veikia gerai.

Svarbu Gamintojas atsiriboja nuo atsakomybės, jeigu nesiimama įprastų saugos priemonių.

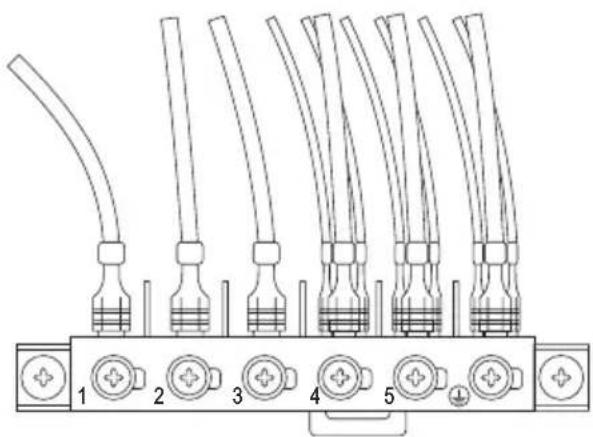

1 Fazè
2 |žeminimas (geltonas - žalias)
3 Neutralus laidas

Jungimas prie kontaktų skydelio

Šiame prietaise yra lengvai pasiekiamas 6 polių išvadų skydelis, kurio jungiamieji laidai (šuntai) iš anksto paruošti veikti su 400 V trijų fazių nuliniais laidais. Jeigu iš anksto nusta-tyta kitokia maitinimo įtampa, išvadų skydelio jungiamuosius laidus reikia sujungti taip, kaip pavaizduota paveikslėlyje.

Originalių atsarginių dalių, kurias patvirtino šio gaminio gamintojas ir ant kurių yra šis simbolis, galima įsigyti tik aptarnavimo centre arba įgaliojimą prekiauti atsarginėmis dalimis turinčiose parduotuvėse.

Jžeminimo kabelis turi būti prijungtas prie kontaktų skydelio ⏻. Prie išvadų skydeliu prijunge maitinimo kabelį, jį priveržkite sujungimo sąvarža.

Techninė priežiūra ir atsarginės dalys

Jei jūsų prietaisas veikia netinkamai net atlikus visus ankstesniame skyriuje nurodytus patikrinimus, kreipkitės į vietos techninės priežiūros centrą ir nurodykite gedimą, prietaiso modelį (Mod.), gaminio numerį (Prod. No.) ir serijos numerį (Ser. No.), kurie nurodyti duomenų lentelėje. Ši lentelė pritvirtinta ant priekinio išorinio orkaitės ertmės krašto

www.electrolux.com

www.electrolux.cz

www.electrolux.ee

www.electrolux.lv

www.electrolux.lt
