Produkto tipas	Gartraukis
Prekės ženklas	Elica
Modelis	Elite 14 LUX Grix 90 X
Plotis	90 cm
Naudojimo režimai	Siurbimo (išorinis ištraukimas) arba filtravimo (vidinis recirkuliavimas)
Greičių skaičius	3
Apšvietimas	LED, max 3W, lizdas E14
Riebalų filtras	Plaunamas metalinis (valymas kas mėnesį)
Anglies filtras	Pasirinktinis filtravimo versijai, maksimalus tarnavimo laikas 4 mėn.
Minimalus atstumas (elektrinė viryklė)	50 cm
Minimalus atstumas (dujinė arba mišri viryklė)	65 cm
Maitinimas	220-240 V ~ 50/60 Hz
Valdymas	Mechaniniai jungikliai (šviesa ĮJUNGTA/IŠJUNGTA, greičiai 1-3)
Montavimo tipas	Įmontuojamas į baldą
Ištraukimo kanalo skersmuo	Lygus jungiamojo flanšo skersmeniui (nepridedamas)
Atbulinis vožtuvas	Pasirinktinis kai kuriuose modeliuose
Medžiaga	Nerūdijantis plienas (apytiksliai)
Perdirbimas	Atitinka EEW direktyvą (2012/19/EB)
Paskirtis	Buitinis ir panašus (biurai, viešbučiai ir kt.)

Dažnai užduodami klausimai - Elite 14 LUX Grix 90 X ELICA

Kaip sumontuoti gartraukį siurbimo versijai?

Siurbimo versijai gartraukį reikia prijungti prie išorinio ištraukimo kanalo. Nuimkite anglies filtrą, jei jis yra. Naudokite tokio pat skersmens ištraukimo vamzdį kaip ir jungiamojo flanšo, ir laikykitės minimalių ilgių bei vingių.

Kaip sumontuoti gartraukį filtravimo versijai?

Filtravimo versijai oras recirkuliuojamas patalpoje. Turite sumontuoti aktyvintos anglies filtrą (nepridedamas, jei gartraukis tiekiamas be jo). Įsitikinkite, kad riebalų filtras yra vietoje. Tokiu atveju gartraukis gali veikti be išorinio kanalo.

Kaip dažnai valyti riebalų filtrą?

Metalinį riebalų filtrą reikia valyti bent kartą per mėnesį. Galite plauti rankomis su neagresyviu plovikliu arba indaplovėje žemoje temperatūroje ir greitu ciklu.

Kaip dažnai keisti anglies filtrą?

Anglies filtras nevalomas ir turi būti keičiamas ne rečiau kaip kas 4 mėnesius optimaliam efektyvumui užtikrinti. Dažnumas priklauso nuo naudojimo ir riebalų filtro valymo.

Kaip pakeisti LED lemputę?

Išjunkite prietaisą. Leiskite lempoms atvėsti. Ištraukite stalčių ir nuimkite siurbimo groteles. Pakeiskite sugedusią lemputę 3W-E14 tipo LED lempute. Vėl uždėkite groteles.

Koks minimalus atstumas tarp gartraukio ir kaitlentės?

Minimalus atstumas yra 50 cm elektrinei viryklei ir 65 cm dujinei arba mišriai viryklei. Jei viryklės instrukcijose nurodomas didesnis atstumas, vadovaukitės tuo.

Ar galiu naudoti gartraukį be filtro?

Ne, gartraukis niekada neturėtų būti naudojamas be tinkamai sumontuotų grotelių. Riebalų filtras yra būtinas variklio apsaugai. Filtravimo versijai anglies filtras reikalingas orui dezodoruoti.

Ką daryti, jei apšvietimas neveikia?

Pirmiausia patikrinkite, ar lemputės tinkamai įstatytos į lizdus. Jei jos sugedusios, pakeiskite jas 3W-E14 LED lemputėmis. Jei problema išlieka, susisiekite su techninės pagalbos tarnyba.

Kaip valyti gartraukio paviršių?

Naudokite tik drėgną šluostę su neutraliu skystu plovikliu. Nenaudokite abrazyvinių įrankių, alkoholio ar agresyvių produktų. Reguliariai valykite, kad nesusikauptų riebalai.

Ar galiu užsisakyti atsargines dalis?

Taip, atsarginės dalys, tokios kaip filtrai, lemputės ir maitinimo laidas, yra prieinamos techninės pagalbos tarnyboje. Naudokite tik gamintojo rekomenduojamas originalias dalis.

NAUDOJIMO INSTRUKCIJA Elite 14 LUX Grix 90 X ELICA

LT Montavimo ir naudojimosi instrukcija

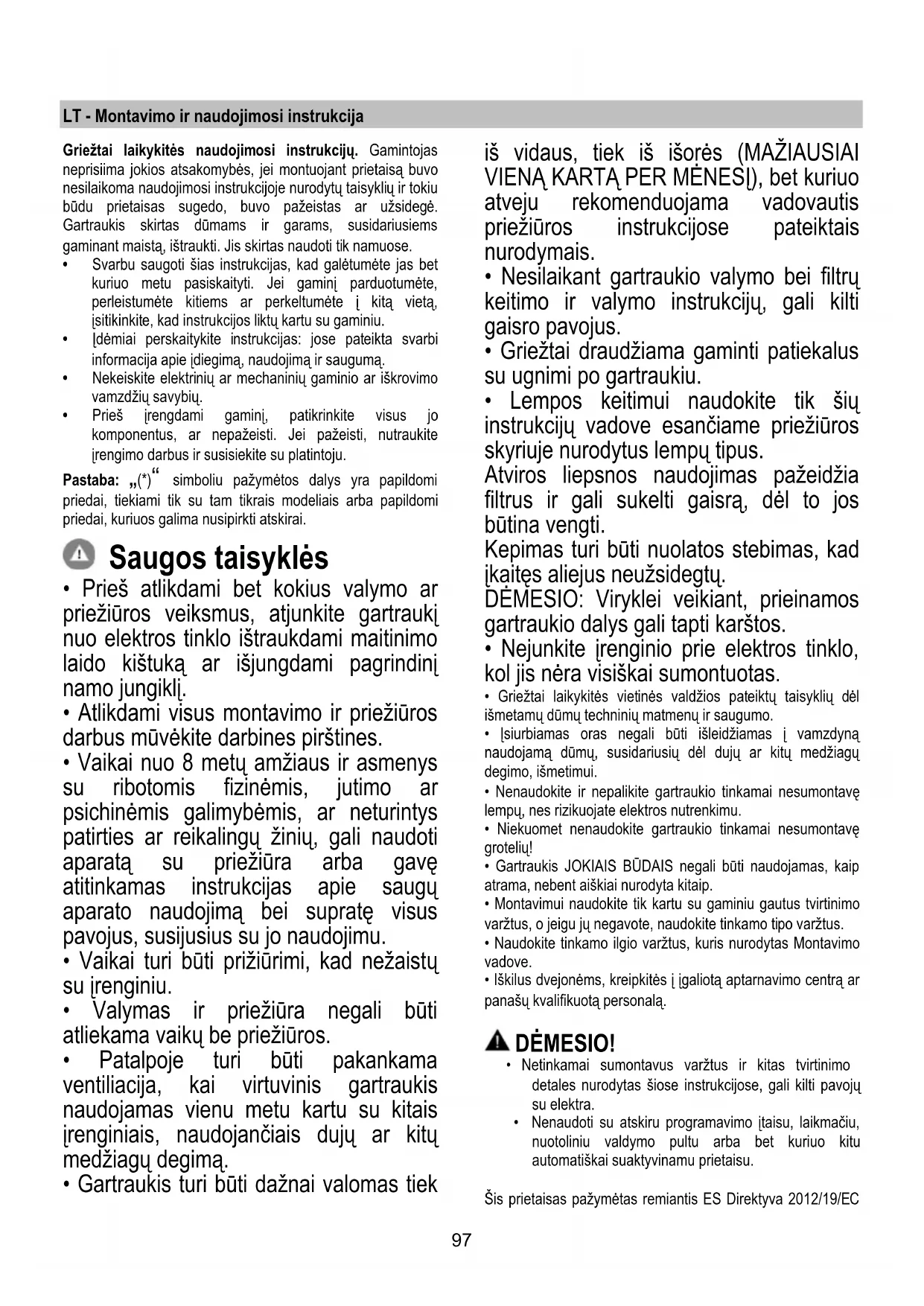

LT - Montavimo ir naudojimosi instrukcija

Griežtai laikykitės naudojimosi instrukcijų. Gamintojas neprisiima jokios atsakomybės, jei montuojant prietaisą buvo nesilaikoma naudojimosi instrukcijoje nurodytų taisyklių ir tokiu būdu prietaisas sugedo, buvo pažeistas ar užsidegė. Gartraukis skirtas dūmams ir garams, susidariusiems gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose.

• Svarbu saugoti šias instrukcijas, kad galėtumėte jas bet kuriuo metu pasiskaityti. Jei gamini parduotumėte, perleistumėte kitiems ar perkeltumėte i kitą vieta, įsitikinkite, kad instrukcijos liktu kartu su gaminiu.
• Idėmiai perskaitykite instrukcijas: jose pateikta svarbi informacija apie įdiegimą, naudojimą ir saugumą.
• Nekeiskite elektrinių ar mechaninių gaminio ar iškrovimo vamzdžių savybių.
• Prieš jrengdami gamini, patikrinkite visus jo komponentus, ar nepažeisti. Jei pažeisti, nutraukite jrengimo darbus ir susisiekite su platintoju.

Pastaba: „(*)" simboliu pažymėtos dalys yra papildomi priedai, tiekiami tik su tam tikrais modeliais arba papildomi priedai, kuriuos galima nusipirkti atskirai.

Saugos taisyklès

• Prieš atlikdami bet kokius valymo ar priežiūros veiksmus, atjunkite gartraukį nuo elektros tinklo ištraukdami maitinimo laido kištuką ar išjungdami pagrindinį namo jungiklj.
• Atlikdami visus montavimo ir priežiūros darbus mūvėkite darbines pirštines.
• Vaikai nuo 8 metų amžiaus ir asmenys su ribotomis fizinėmis, jutimo ar psichinėmis galimybėmis, ar neturintys patirties ar reikalingų žinių, gali naudoti aparatą su priežiūra arba gavę atitinkamas instrukcijas apie saugų aparato naudojimą bei supratę visus pavojus, susijusius su jo naudojimu.
• Vaikai turi būti prižiūrimi, kad nežaistų su įrenginiu.
• Valymas ir priežiūra negali būti atliekama vaikų be priežiūros.
• Patalpoje turi būti pakankama ventiliacija, kai virtuvinis gartraukis naudojamas vienu metu kartu su kitais irenginiais, naudojančiais duju ar kitu medžiagų degimą.
  • Gartraukis turi būti dažnai valomas tiek

iš vidaus, tiek iš išorės (MAŽIAUSIAL VIENA KARTA PER MĖNES), bet kuriuo atveju rekomenduojama vadovautis priežiūros instrukcijose pateiktais nurodymais.

• Nesilaikant gartraukio valymo bei filtrų keitimo ir valymo instrukcijų, gali kilti gaisro pavojus.
  • Griežtai draudžiama gaminti patiekalus su ugnimi po gartraukiu.
• Lempos keitimui naudokite tik šių instrukcijų vadove esančiame priežiūros skyriuje nurodytus lempų tipus.

Atviros liepsnos naudojimas pažeidžia filtrus ir gali sukelti gaisra, dėl to jos būtina vengti.

Kepimas turi būti nuolatos stebimas, kad įkaitęs aliejus neužsidegtų.

DÉMESIO: Viryklei veikiant, prieinamos gartraukio dalys gali tapti karstos.

- Nejunkite įrenginio prie elektros tinklo, kol jis nėra visiškai sumontuotas.

- Griežtai laikykitės vietinės valdžios pateiktų taisyklių dėl išmetamų dūmų techninių matmenų ir saugumo.

- Įsiurbiamas oras negali būti išleidžiamas i vamzdyną naudojamą dūmų, susidariusių dėl dujų ar kitų medžiagų degimo, išmetimui.

- Nenaudokite ir nepalikite gartraukio tinkamai nesumontavę lempų, nes rizikuojate elektros nutrenkimu.

- Niekuomet nenaudokite gartraukio tinkamai nesumontavę grotelių!

- Gartraukis JOKIAIS BÜDAIS negali būti naudojamas, kaip atrama, nebent aiškiai nurodyta kitaip.

- Montavimui naudokite tik kartu su gaminiu gautus tvirtinimo varžtus, o jeigu jų negavote, naudokite tinkamo tipo varžtus.

- Naudokite tinkamo ilgio varžtus, kuris nurodytas Montavimo vadove.

- Iškilus dvejonėms, kreipkitės į igaliotą aptarnavimo centra ar panašų kvalifikuotą personalą.

DÈMESIO!

• Netinkamai sumontavus varžtus ir kitas tvirtinimo detales nurodytas šiose instrukcijose, gali kilti pavojų su elektra.
• Nenaudoti su atskiru programavimo įtaisu, laikmačiu, nuotoliniu valdymo pultu arba bet kuriuo kitu automatiškai suaktyvinamu prietaisu.

Šis prietaisas pažymėtas remiantis ES Direktyva 2012/19/EC

dėl elektros ir elektroninės įrangos atlieku, (EEl atlieku). Pasirūpindamas, kad šis gaminys būtų išmestas tinkamai, vartotojas padeda išvengti neigiamų pasekmių aplinkai ir sveikatai.

Simbolis ant gaminio ar jo dokumentuose rodo, kad šis gaminys neturi būti priskiriamas buitinėms atliekoms, o turi būti pristatytas i tam tikra atlieku surinkimo punkta elektrinių ir elektroninių aparatų pakartotiniam panaudojimui. Gaminį išmeskite laikydamiesi vietinių atlieku šalinimo normų. Norėdami gauti daugiau informacijos apie šio gaminio apdorojima, rinkimą ir pakartotinį panaudojima, kreipkitės i specialią vietinę įstaigą, buitinių atlieku rinkimo centra ar parduotuve, kurioje gaminys buvo pirktas.

Prietaisas suprojektuotas, išbandytas ir pagamintas pagal:

• Sauga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Eksploatavimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- Elektromagnetinis suderinamumas: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Tinkamo naudojimo patarimai, siekiant sumažinti poveikį aplinkai: Kai pradedate virti, ijkite gartraukį, nustatykite mažiausią greitį ir, baigę virti, palikite jį veikti dar kelioms minutėms. Padidinkite greitį tik tuomet, jei susikaupia daug dūmų ar garų, o forsuotają veikseną naudokite tik kraštutiniais atvejais. Kad išlaikytumėte kvapų sugėrimo efektyvumą, keiskite anglies filtrą(-us). Kad išlaikytumėte riebalų filtro(-us) veiksmingumą, valykite jį (juos). Naudokite didžiausio šiame vadove nurodyto skersmens kanalus, kad išlaikytumėte prietaiso efektyvumą ir sumažintumėte jo skleidžiamą triukšma.

Naudojimas

Gaubtas gali būti naudojamas oro ištraukimo į išorę režimu arba vidinės recirkuliacijos filtravimo režimu.

Versija su siurbimo iranga

Garai išstumiami i išorę per iškrovos vamzdį, pritvirtintą prie jungės.

⚠️ DÉMESIO!

Iškrovimo vamzdis nepridedamas, ji reikia pirkti atskirai.

Vamzdžio skersmuo privalo atitikti sujungimo žiedo skersmenj.

⚠️ DÉMESIO!

Jei gaubte yra anglies filtrų, juos reikia išimti.

Prijungti gaubtą prie išvedamuju vamzdžių ir išvedamuju angų sienoje, kurių skersmuo atitiktų sandarinimo flanšą.

! Naudokite pakankamo ilgio vamzdj.

! Naudokite kuo tiesesnj vamzdj (didžiausias vamzdžio

nuokrypio kampas – 90°).

! Stenkitės iš esmės nekeisti vamzdžių sekciju.

Dèmesio! Jei gaubte yra anglies filtru, būtinai juos pašalinkite

Versija su filtru

Prieš patekdamas i kambarj, itraukiamas oras nuriebalinamas ir dezodoruojamas. Norėdami naudotis šios versijos filtru, privalote jdiegti papildomą filtravimo aktyviaja anglimi sistema.

Dėmesio! Jei gaubte nėra anglies filtrų, juos reikia užsakyti ir įmontuoti prieš naudojimą.

Irengimas

Jei viryklė elektrinė, mažiausias atstumas tarp viryklės kaitlentės paviršiaus ir žemiausios virtuvinio gaubto dalies turi būti 50cm, o jei viryklė dujinė ar kombinuota – 65cmo jei viryklė dujinė ar kombinuota.

Jei dujinės viryklės įrengimo instrukcijoje nurodomas didesnis atstumas, būtina i tai atsižvelgti.

Prijungimas prie elektros tinklo

Itampa elektros tinkle turi atitikti įtampa, nurodyta etiketėje, prikljuotoje gaubto viduje. Jei yra kištukas, reikia įjungti gaubta i rozetę, atitinkančią galiojančius nuostatus ir esančią prieinamoje vietoje net ir po gaubto įdiegimo. Jeigu kištuko (yra numatytas tiesioginis prijungimas prie elektros srovės) arba nėra rozetės prieinamoje vietoje net ir po gaubto įdiegimo, yra naudojamas dvipolis jungiklis, pagal visas įdiegimo taisykles užtikrinantis visišką atsijungimą nuo elektros tinklo per aukštos įtampos atveju.

⚠️ DÉMESIO!

Prieš vėl prijungdami gaubtą prie elektros maitinimo tinklo ir patikrindami, ar jis tinkamai veikia, visada įsitikinkite, ar tinklo kabelis tinkamai įmontuotas.

Prie gaubto pridedamas specialus maitinimo kabelis. Jei pastebėjote, kad kabelis yra pažeistas, nedelsiant kreipkitės i techninės pagalbos centra dėl kabelio keitimo.

Montavimas

Prieš pradedami įrengimą:

- Patikrinkite, ar jsigyto gaminio dydis tinka pasirinktai jrengimo vietai.

- Pašalinkite aktyviosios anglies filtrą (-us), jei jis (jie) yra komplekte, (taip pat žiūrėkite atitinkamą pastraipa). Jį (juos) reikia įmontuoti tik norint naudoti gaubtą filtravimo režimu.

- Patikrinkite (transportavimo tikslais), ar gaubto viduje nėra įrangos detalių (pavyzdžiui, maišelių su varžtais, garantijų ir t.t.), jas išimkite ir saugokite.

Šis gaubtas sukurtas, kad būtų patalpintas spintoje ar kitokioje atramoje.

Veikimas

Gaubte yra valdymo skydelis su ištraukimo greičio parinkimu in

šviesos jungikliu, kuriuo galima valdyti kepimo ploto šviesas.

a. Šviesos jungiklis ON/OFF.
b. 1 greičio išjungiklis OFF
c. 2 greičio perjungiklis
d. 3 greičio perjungiklis

Priežiūra

Valymas

Valymui naudokite TIK šluostę, suvilgyta skystu neutraliu valikliu. NENAUDOKITE VALYMO REIKMENŲ AR INSTRUMENTŲ!

Nenaudokite abrazyvinių valymo priemonių. NENAUDOKITE SPIRITO!

Nuo riebalų saugantis filtras

10-21 pav.

Turi būti valomas vieną kartą per mėnesį švelniais valikliais, rankiniu būdu ar indaplovėje atitinkamoje temperatūroje ir trumpuoju ciklu.

Plaunant metalini nuo riebalu sauganti filtrą indaplovėje, jis gali prarasti spalva, bet jo filtravimo savybės išliks nepakitusios

Norėdami išmontuoti riebalų filtra, patraukite spyruoklinę atkabinimo rankeną.

Anglies filtras (tik filtravimo režimu)

20 pav.

Naikina nemalonius kvapus, atsirandančius maisto gaminimo metu.

Anglies filtras prisipildo naudojant jì ilgą laiką, priklausomai nuo virtuvės tipo ir riebalų filtro valymo reguliarumo. Bet kokiu

atveju, kapsule reikia keisti mažiausiai kas keturis mėnesius. NEGALIMA plauti ar regeneruoti.

Nuimkite riebalų filtrus.

Iš abiejų pusių įstatykite anglies filtrus ir pritvirtinkite juos prie dūmtraukio.

Istatykite riebalų filtrus i savo vietą.

Lempų keitimas

Išjunkite prietaisą iš elektros tinklo.

Dèmesio! Prieš liesdami lempas, įsitikinkite, kad jos atvėsusios.

Visiškai ištraukite stalčių.

Norėdami pasiekti lempoms skirtą ertmę, nuimkite ištraukimo groteles.

Pakeiskite sugedusia lemputę.

Naudokite tik daug. E14 3W šviesos diodu lemputes. Norėdami išsamesnių duomenų, žr. pridėtą skrajutę „ILCOS D“ (raidinė skaitmeninė padėtis „1d“).

Idëkite groteles.

Jei apšvietimas neveiks, prieš kviesdami techninę pagalbą, patikrinkite, ar lempas įstatėte teisinga pozicija.

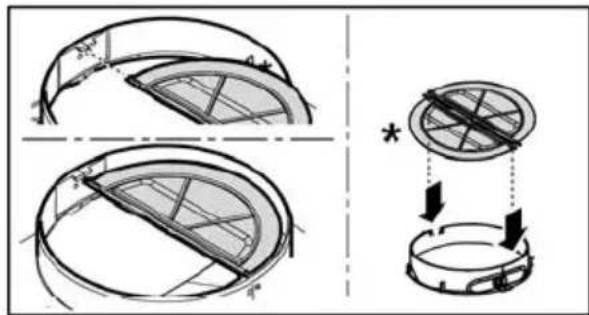

TIK kai kuriuose produktuose:

kaip pasirenkamas priedas kartu tiekiamas dūmų atbulinis vožtuvas, kurį reikia sumontuoti. Jei montavimo sąlygos to reikalauja (pvz., nėra apsaugos nuo atsitiktinio oro srovių patekimo iš išorės), prieš montuodami dūmų išleidimo vamzdį, įdėkite jį į specialų laikiklį oro išleidimo jungties viduje.
