Elite 14 LUX 50 WH - Virtuvės gartraukis ELICA - Nemokama naudojimo instrukcija

Produkto tipas	Virtuvės gartraukis
Prekės ženklas	Elica
Modelis	Elite 14 LUX 50 WH
Spalva	Balta (WH)
Versija	Ištraukiamoji (išorinis išvedimas) arba filtruojamoji (vidinis recirkuliavimas)
Montavimo tipas	Įmontuojama į spintelę
Valdymas	Mechaniniai mygtukai: šviesa ĮJUNGTA/IŠJUNGTA, 3 traukimo greičiai (IŠJ., 1, 2, 3)
Apšvietimas	1 LED lempa, 3 W max, lizdas E14 (ILCOS D tipas)
Riebumo filtras	Metalinis, plaunamas rankomis arba indaplovėje (žemos temperatūros ciklas) kartą per mėnesį
Aktyvintos anglies filtras	Pasirenkamas filtruojamajai versijai, keičiamas ne rečiau kaip kas 4 mėnesius - neplaunamas
Minimalus atstumas nuo viryklės	50 cm elektrinei viryklei, 65 cm dujinei arba mišriai (arba daugiau, jei nurodyta viryklės gamintojo)
Maitinimo įtampa	220-240 V ~ 50/60 Hz
Išmetimo kanalas	Skersmuo lygus jungties flanšui (nepridedamas, perkamas atskirai)
Išorinis valymas	Drėgna šluoste su neutraliu skysčiu valikliu. Nenaudoti alkoholio ar abrazyvinių priemonių
Sauga	Atjunkite prieš techninę priežiūrą; nenaudoti be filtro; vaikai nuo 8 metų prižiūrint suaugusiems
Atitikties standartai	Sauga EN/IEC 60335-1 ir -2-31; Veikimas EN/IEC 61591; EMC EN 55014-1
Plotis (modelio nuoroda)	50 cm
Svoris	Maždaug 6 kg (apytiksliai)

Dažnai užduodami klausimai - Elite 14 LUX 50 WH ELICA

Kaip įrengti gartraukį ištraukiamąja versija?

Pritvirtinkite išmetimo kanalą, kurio skersmuo atitinka jungties flanšą (nepridedamas), ir prijunkite prie išorinio išėjimo. Įsitikinkite, kad anglies filtras prieš naudojimą pašalintas. Laikykitės minimalių atstumų: 50 cm elektrinei viryklei, 65 cm dujinei viryklei.

Kaip įrengti gartraukį filtruojamąja versija?

Sumontuokite aktyvintos anglies filtrus (pasirenkamus) iš abiejų pusių, pašalinę riebumo filtrus. Užkabinkite juos ant gartraukio, tada uždėkite riebumo filtrus. Gartraukis recirkuliuoja orą kambaryje.

Koks minimalus atstumas tarp gartraukio ir viryklės?

Elektrinei viryklei minimalus atstumas yra 50 cm. Dujinei ar mišriai viryklei - 65 cm. Jei viryklės gamintojas nurodo didesnį atstumą, laikykitės jo.

Kaip valyti riebumo filtrus?

Metaliniai riebumo filtrai turi būti valomi bent kartą per mėnesį. Galite juos plauti rankomis su neagresyviu valikliu arba indaplovėje žemoje temperatūroje greitu ciklu. Po džiovinimo vėl įdėkite.

Kada reikia pakeisti anglies filtrą?

Aktyvintos anglies filtrą reikia pakeisti po 4 mėnesių naudojimo daugiausia. Jo negalima valyti ar regeneruoti. Prisotinimas priklauso nuo naudojimo dažnumo ir riebumo filtro valymo reguliarumo.

Kaip pakeisti LED lemputę?

Pirmiausia atjunkite prietaisą. Įsitikinkite, kad lemputė atšalo. Ištraukite stalčių ir nuimkite traukimo groteles. Pakeiskite sugedusią lemputę LED lempute 3W max, lizdu E14. Vėl uždėkite groteles.

Ką daryti, jei gartraukis neveikia?

Pirmiausia patikrinkite elektros jungtį ir ar įjungtas bendras jungiklis. Jei apšvietimas neįsijungia, įsitikinkite, kad lemputė tinkamai įstatyta. Jei problema išlieka, susisiekite su techninio aptarnavimo tarnyba.

Ar galiu naudoti gartraukį be riebumo filtro?

Ne, niekada nenaudokite gartraukio be tinkamai sumontuoto riebumo filtro. Tai gali sukelti gaisro pavojų ir sugadinti prietaisą.

Kaip prijungti gartraukį prie elektros?

Įtampa turi atitikti nurodytą ant etiketės. Jei yra kištukas, įjunkite jį į sieninį lizdą, pasiekiamą po montavimo. Kitu atveju sumontuokite standartinį jungiklį, kad būtų galima visiškai atjungti prietaisą.

Kaip sumažinti gartraukio poveikį aplinkai?

Naudokite gartraukį minimaliu greičiu gaminant ir palikite jį veikti kelias minutes po to. Didelius greičius naudokite tik esant dideliam dūmų kiekiui. Reguliariai valykite filtrus ir prireikus pakeiskite anglies filtrą.

NAUDOJIMO INSTRUKCIJA Elite 14 LUX 50 WH ELICA

LT Montavimo ir naudojimosi instrukcija

LT - Montavimo ir naudojimosi instrukcija

Griežtai laikykitės naudojimosi instrukcijų. Gamintojas neprisiima jokios atsakomybės, jei montuojant prietaisą buvo nesilaikoma naudojimosi instrukcijoje nurodytų taisyklių ir tokiu būdu prietaisas sugedo, buvo pažeistas ar užsidegė. Gartraukis skirtas dūmams ir garams, susidariusiems gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose.

• Svarbu saugoti šias instrukcijas, kad galėtumėte jas bet kuriuo metu pasiskaityti. Jei gamini parduotumėte, perleistumėte kitiems ar perkeltumėte i kitą vieta, įsitikinkite, kad instrukcijos liktu kartu su gaminiu.
• Idėmiai perskaitykite instrukcijas: jose pateikta svarbi informacija apie įdiegimą, naudojimą ir saugumą.
• Nekeiskite elektrinių ar mechaninių gaminio ar iškrovimo vamzdžių savybių.
• Prieš jrengdami gamini, patikrinkite visus jo komponentus, ar nepažeisti. Jei pažeisti, nutraukite jrengimo darbus ir susisiekite su platintoju.

Pastaba: „(*)" simboliu pažymėtos dalys yra papildomi priedai, tiekiami tik su tam tikrais modeliais arba papildomi priedai, kuriuos galima nusipirkti atskirai.

Saugos taisyklès

• Prieš atlikdami bet kokius valymo ar priežiūros veiksmus, atjunkite gartraukį nuo elektros tinklo ištraukdami maitinimo laido kištuką ar išjungdami pagrindinį namo jungiklj.
• Atlikdami visus montavimo ir priežiūros darbus mūvėkite darbines pirštines.
• Vaikai nuo 8 metų amžiaus ir asmenys su ribotomis fizinėmis, jutimo ar psichinėmis galimybėmis, ar neturintys patirties ar reikalingų žinių, gali naudoti aparatą su priežiūra arba gavę atitinkamas instrukcijas apie saugų aparato naudojimą bei supratę visus pavojus, susijusius su jo naudojimu.
• Vaikai turi būti prižiūrimi, kad nežaistų su įrenginiu.
• Valymas ir priežiūra negali būti atliekama vaikų be priežiūros.
• Patalpoje turi būti pakankama ventiliacija, kai virtuvinis gartraukis naudojamas vienu metu kartu su kitais irenginiais, naudojančiais duju ar kitu medžiagų degimą.
  • Gartraukis turi būti dažnai valomas tiek

iš vidaus, tiek iš išorės (MAŽIAUSIAL VIENA KARTA PER MĖNES), bet kuriuo atveju rekomenduojama vadovautis priežiūros instrukcijose pateiktais nurodymais.

• Nesilaikant gartraukio valymo bei filtrų keitimo ir valymo instrukcijų, gali kilti gaisro pavojus.
  • Griežtai draudžiama gaminti patiekalus su ugnimi po gartraukiu.
• Lempos keitimui naudokite tik šių instrukcijų vadove esančiame priežiūros skyriuje nurodytus lempų tipus.

Atviros liepsnos naudojimas pažeidžia filtrus ir gali sukelti gaisra, dėl to jos būtina vengti.

Kepimas turi būti nuolatos stebimas, kad įkaitęs aliejus neužsidegtų.

DÉMESIO: Viryklei veikiant, prieinamos gartraukio dalys gali tapti karstos.

- Nejunkite įrenginio prie elektros tinklo, kol jis nėra visiškai sumontuotas.

- Griežtai laikykitės vietinės valdžios pateiktų taisyklių dėl išmetamų dūmų techninių matmenų ir saugumo.

- Įsiurbiamas oras negali būti išleidžiamas i vamzdyną naudojamą dūmų, susidariusių dėl dujų ar kitų medžiagų degimo, išmetimui.

- Nenaudokite ir nepalikite gartraukio tinkamai nesumontave lempų, nes rizikuojate elektros nutrenkimu.

- Niekuomet nenaudokite gartraukio tinkamai nesumontavę grotelių!

- Gartraukis JOKIAIS BÜDAIS negali būti naudojamas, kaip atrama, nebent aiškiai nurodyta kitaip.

- Montavimui naudokite tik kartu su gaminiu gautus tvirtinimo varžtus, o jeigu jų negavote, naudokite tinkamo tipo varžtus.

- Naudokite tinkamo ilgio varžtus, kuris nurodytas Montavimo vadove.

- Iškilus dvejonėms, kreipkitės į igaliotą aptarnavimo centra ar panašų kvalifikuotą personalą.

DÈMESIO!

• Netinkamai sumontavus varžtus ir kitas tvirtinimo detales nurodytas šiose instrukcijose, gali kilti pavojų su elektra.
• Nenaudoti su atskiru programavimo įtaisu, laikmačiu, nuotoliniu valdymo pultu arba bet kuriuo kitu automatiškai suaktyvinamu prietaisu.

Šis prietaisas pažymėtas remiantis ES Direktyva 2012/19/EC

dėl elektros ir elektroninės įrangos atlieku, (EEl atlieku). Pasirūpindamas, kad šis gaminys būtų išmestas tinkamai, vartotojas padeda išvengti neigiamų pasekmių aplinkai ir sveikatai.

Simbolis ant gaminio ar jo dokumentuose rodo, kad šis gaminys neturi būti priskiriamas buitinėms atliekoms, o turi būti pristatytas i tam tikra atlieku surinkimo punkta elektrinių ir elektroninių aparatų pakartotiniam panaudojimui. Gaminį išmeskite laikydamiesi vietinių atlieku šalinimo normų. Norėdami gauti daugiau informacijos apie šio gaminio apdorojima, rinkima ir pakartotinį panaudojima, kreipkitės i specialią vietinę įstaiga, buitinių atlieku rinkimo centra ar parduotuve, kurioje gaminys buvo pirktas.

Prietaisas suprojektuotas, išbandytas ir pagamintas pagal:

• Sauga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Eksploatavimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- Elektromagnetinis suderinamumas: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Tinkamo naudojimo patarimai, siekiant sumažinti poveikį aplinkai: Kai pradedate virti, ijkite gartraukį, nustatykite mažiausią greitį ir, baigę virti, palikite jį veikti dar kelioms minutėms. Padidinkite greitį tik tuomet, jei susikaupia daug dūmų ar garų, o forsuotają veikseną naudokite tik kraštutiniais atvejais. Kad išlaikytumėte kvapų sugėrimo efektyvumą, keiskite anglies filtrą(-us). Kad išlaikytumėte riebalų filtro(-us) veiksmingumą, valykite jį (juos). Naudokite didžiausio šiame vadove nurodyto skersmens kanalus, kad išlaikytumėte prietaiso efektyvumą ir sumažintumėte jo skleidžiamą triukšma.

Naudojimas

Gaubtas gali būti naudojamas oro ištraukimo į išorę režimu arba vidinės recirkuliacijos filtravimo režimu.

Versija su siurbimo iranga

Garai išstumiami i išorę per iškrovos vamzdį, pritvirtintą prie jungės.

⚠️ DÉMESIO!

Iškrovimo vamzdis nepridedamas, ji reikia pirkti atskirai.

Vamzdžio skersmuo privalo atitikti sujungimo žiedo skersmenj.

⚠️ DÉMESIO!

Jei gaubte yra anglies filtrų, juos reikia išimti.

Prijungti gaubtą prie išvedamuju vamzdžių ir išvedamuju angų sienoje, kurių skersmuo atitiktų sandarinimo flanšą.

! Naudokite pakankamo ilgio vamzdj.

! Naudokite kuo tiesesnj vamzdj (didžiausias vamzdžio

nuokrypio kampas - 90°).

! Stenkitės iš esmės nekeisti vamzdžių sekciju.

Dèmesio! Jei gaubte yra anglies filtru, būtinai juos pašalinkite

Versija su filtru

Prieš patekdamas i kambarj, itraukiamas oras nuriebalinamas ir dezodoruojamas. Norédami naudotis šios versijos filtru, privalote jdiegti papildoma filtravimo aktyviaja anglimi sistema.

Dėmesio! Jei gaubte nėra anglies filtrų, juos reikia užsakyti ir įmontuoti prieš naudojimą.

Irengimas

Jei viryklė elektrinė, mažiausias atstumas tarp viryklės kaitlentės paviršiaus ir žemiausios virtuvinio gaubto dalies turi būti 50cm, o jei viryklė dujinė ar kombinuota – 65cmo jei viryklė dujinė ar kombinuota.

Jei dujinės viryklės įrengimo instrukcijoje nurodomas didesnis atstumas, būtina i tai atsižvelgti.

Prijungimas prie elektros tinklo

Itampa elektros tinkle turi atitikti įtampa, nurodyta etiketėje, prikljuotoje gaubto viduje. Jei yra kištukas, reikia įjungti gaubta i rozetę, atitinkančią galiojančius nuostatus ir esančią prieinamoje vietoje net ir po gaubto įdiegimo. Jeigu kištuko (yra numatytas tiesioginis prijungimas prie elektros srovės) arba nėra rozetės prieinamoje vietoje net ir po gaubto įdiegimo, yra naudojamas dvipolis jungiklis, pagal visas įdiegimo taisykles užtikrinantis visišką atsijungimą nuo elektros tinklo per aukštos įtampos atveju.

DÉMESIO!

Prieš vėl prijungdami gaubtą prie elektros maitinimo tinklo ir patikrindami, ar jis tinkamai veikia, visada įsitikinkite, ar tinklo kabelis tinkamai įmontuotas.

Prie gaubto pridedamas specialus maitinimo kabelis. Jei pastebėjote, kad kabelis yra pažeistas, nedelsiant kreipkitės i techninės pagalbos centra dėl kabelio keitimo.

Montavimas

Prieš pradedami įrengimą:

- Patikrinkite, ar jsigyto gaminio dydis tinka pasirinktai jrengimo vietai.

- Pašalinkite aktyviosios anglies filtrą (-us), jei jis (jie) yra komplekte, (taip pat žiūrėkite atitinkamą pastraipa). Jį (juos) reikia įmontuoti tik norint naudoti gaubtą filtravimo režimu.

- Patikrinkite (transportavimo tikslais), ar gaubto viduje nėra įrangos detalių (pavyzdžiui, maišelių su varžtais, garantijų ir t.t.), jas išimkite ir saugokite.

Šis gaubtas sukurtas, kad būtų patalpintas spintoje ar kitokioje atramoje.

Veikimas

Gaubte yra valdymo skydelis su ištraukimo greičio parinkimu in

šviesos jungikliu, kuriuo galima valdyti kepimo ploto šviesas.

a. Šviesos jungiklis ON/OFF.
b. 1 greičio išjungiklis OFF
c. 2 greičio perjungiklis
d. 3 greičio perjungiklis

Priežiūra

Valymas

Valymui naudokite TIK šluostę, suvilgyta skystu neutraliu valikliu. NENAUDOKITE VALYMO REIKMENŲ AR INSTRUMENTŲ!

Nenaudokite abrazyvinių valymo priemonių. NENAUDOKITE SPIRITO!

Nuo riebalų saugantis filtras

10-21 pav.

Turi būti valomas vieną kartą per mėnesį švelniais valikliais, rankiniu būdu ar indaplovėje atitinkamoje temperatūroje ir trumpuoju ciklu.

Plaunant metalini nuo riebalu sauganti filtrą indaplovėje, jis gali prarasti spalva, bet jo filtravimo savybės išliks nepakitusios

Norėdami išmontuoti riebalų filtra, patraukite spyruoklinę atkabinimo rankeną.

Anglies filtras (tik filtravimo režimu)

20 pav.

Naikina nemalonius kvapus, atsirandančius maisto gaminimo metu.

Anglies filtras prisipildo naudojant jì ilgą laiką, priklausomai nuo virtuvės tipo ir riebalų filtro valymo reguliarumo. Bet kokiu

atveju, kapsule reikia keisti mažiausiai kas keturis mėnesius. NEGALIMA plauti ar regeneruoti.

Nuimkite riebalų filtrus.

Iš abiejų pusių įstatykite anglies filtrus ir pritvirtinkite juos prie dūmtraukio.

Istatykite riebalų filtrus i savo vietą.

Lempų keitimas

Išjunkite prietaisą iš elektros tinklo.

Dèmesio! Prieš liesdami lempas, įsitikinkite, kad jos atvėsusios.

Visiškai ištraukite stalčių.

Norėdami pasiekti lempoms skirtą ertmę, nuimkite ištraukimo groteles.

Pakeiskite sugedusią lemputę.

Naudokite tik daug. E14 3W šviesos diodu lemputes. Norėdami išsamesnių duomenų, žr. pridėtą skrajutę „ILCOS D“ (raidinė skaitmeninė padėtis „1d“).

Idëkite groteles.

Jei apšvietimas neveiks, prieš kviesdami techninę pagalba, patikrinkite, ar lempas įstatėte teisinga pozicija.

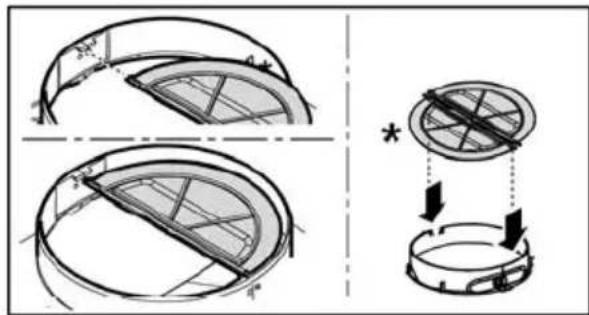

TIK kai kuriuose produktuose:

kaip pasirenkamas priedas kartu tiekiamas dūmų atbulinis vožtuvas, kurį reikia sumontuoti. Jei montavimo sąlygos to reikalauja (pvz., nėra apsaugos nuo atsitiktinio oro srovių patekimo iš išorės), prieš montuodami dūmų išleidimo vamzdį, įdėkite jį į specialų laikiklį oro išleidimo jungties viduje.

TIKAI dažos produktos:
