NAUDOJIMO INSTRUKCIJA 1173350 BRENNENSTUHL

Valdymo ir saugos nurodymai

LED-LigHT

LV Valdymo ir saugos nurodymai Lapas 67

A 2 1 3 7 6 5 4 L N

B 2,5 m 130° 2m6m 10m

1 Gnybtų déžutės varžtas
2 Gnybtų trinkelė
3 Atblokavimo mygtukas
4 Montavimo plokšte
5 Montavimo plokštės varžtai
6 Kabelio kanalas
7 Dygis

Saugos nurodymai

Nurodymas: prieš montuodami lempą, būtinai perskaitykite šiuos nurodymus. Prieš prijungdami šviestuvą, įsitikinkite, ar išjungta tinklo įtampa. Šviestuvą montuoti gali tik kvalifikuotas specialistas.

I SPÈJIMAS! Tinkamai nesumontavus visų sandarinamųjų žiedų šio šviestuvo naudoti negalima!

LED šviestuvai šviečia labai ryškiai. Niekada nežiūrėkite i LED šviestuvų šviesos spindulį, nes gali būti pažeistos akys.

GAISRO PAVOJUS! Šviestuvq montuokite ne mažesniu kaip 1 m atstumu iki apšviečiamų medžiagų. Per daug įkaitus gali kilti gaisras.

Sudužusį stiklą prieš tolesnį šviestuvo naudojimą reikia pakeisti originaliu „Brennenstuhl” apsauginiu stiklu.

⚠️ PAVOJUS NUDEGTI! Prieš liesdami šviestuvq, įsitikinkite, ar jis yra išjungtas ir atvėsęs.

• Techniniai duomenys

Vardiné jtampa: 220 - 240 V \~ 50/60 Hz

Vardinè galia: 27 LED po 0,5 W

Apsaugos tipas: IP 44

Apsaugos klasè:

LED šviestuvas yra skirtas tik normaliam naudojimui, o ne eksploatavimui sudėtingomis sąlygomis.

Tik modeliui L2705 PIR:

Judesio daviklio

veikimo zona: 130° ir maks. 10 metru, galima reguliuoti

Laiko intervalas: reguliuojamas nuo 10 (±5) sekundžių iki 4 (±1) minučių

- Montavimas

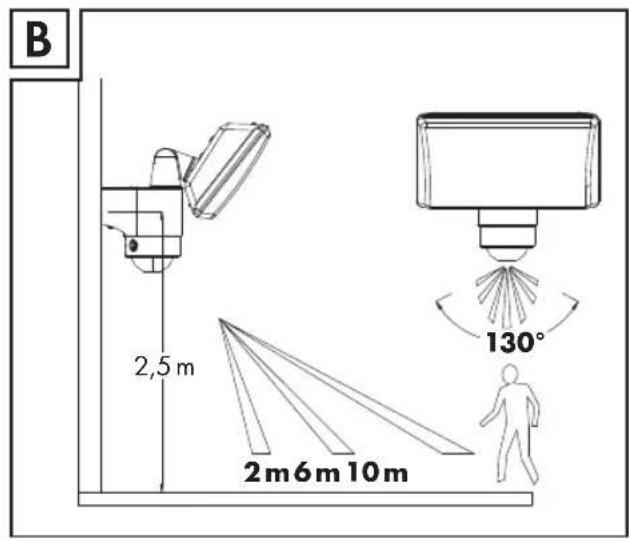

Nurodymas: šviestuvą reikia montuoti prie sauso, stabilaus ir tvirto paviršiaus pagal B pav. duomenis.

Geriausiai būtų LED šviestuvą montuoti 1,8-2,5 metro virš žemės (žr. B pav.).

Tik modeliui L2705 PIR:

Judesio signalizatoriaus negalima nukreipti į šilumos šaltinius, pavyzdžiui, keptuvus, kondicionierius, kitus lauko šviestuvus, važiuojančius automobilius ir ventiliacines šachtas, kad būty išvengta varginančių klaidingų suveikimų.
Judesio signalizatoriaus negalima montuoti didelių elektromagnetinių trikdžių zonose, kad būtų išvengta varginančio klaidingo suveikimo.

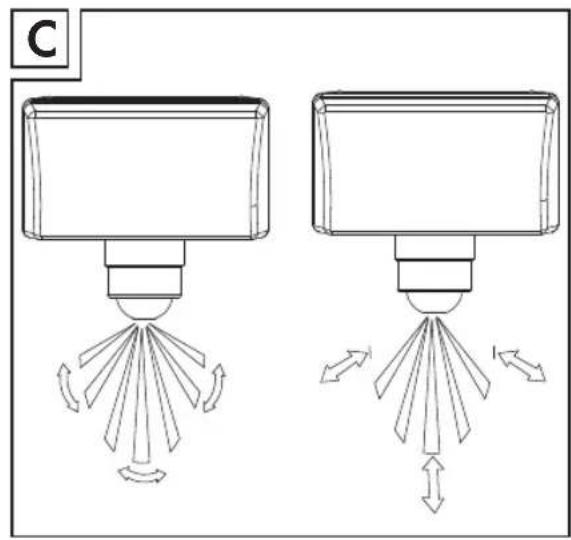

Nenukreipkite prietaiso i atspindinčius paviršius, pavyzdžiui, i lygias baltas sienas, baseinus ir t. t. Techniniai aptikimo nuotolio duomenys (maks. 10 metru 130°) gali šiek tiek skirtis priklausomai nuo montavimo aukščio ir vietos. Prietaiso aptikimo nuotolis taip pat gali keistis, keičiantis temperatūrai. Prieš parinkdami vietą prietaisui montuoti, turėtumėte žinoti, kad judesiai įstrižai yra efektyvesni už judesius, kurie nukreipti tiesiai i judesio signalizatorių arba nuo jo (žr. C pav.). Jei judama tiesiai i judesio signalizatorių arba nuo jo, labai sumažėja aptikimo nuotolis (žr. C pav.).

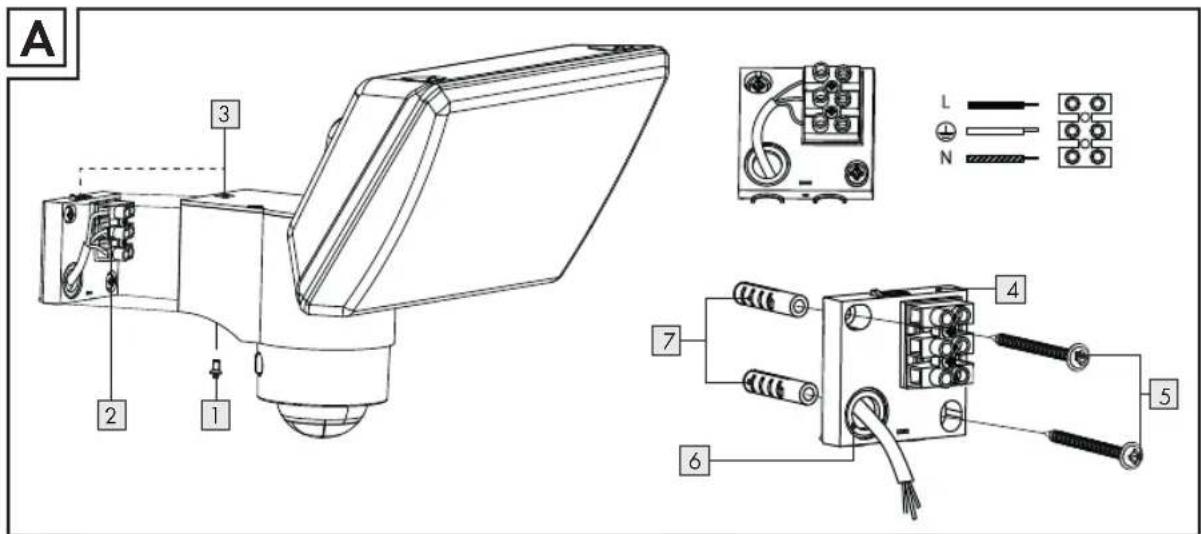

- Šviestuvo montavimas (žr. A pav.)

Atsukite gnybtų dėžutės varžtą 1, paspauskite atblokavimo mygtuką 3 ir tada nuimkite montavimo plokšte 4.
Naudokite montavimo plokšte, angų varžtams padėčiai ant montavimo paviršiaus žymėti.
Svarbu: atkreipkite dėmesį, kad nepragrežtumėte paslėptų laidų.
Prakiškite maitinimo kabeli pro angą kabeli i montavimo plokštėje ir tada pritvirtinkite ją varžtais 5 ir dygiais 7 prie sienos.
Srovės kabelį prijunkite prie gnybtų trinkelės 2 pagal A pav. (N = mėlynas kabelis, ižeminimo ženklas = žalias / geltonas kabelis, L = rudas kabelis).
Vél pritvirtinkite lempos korpusą prie montavimo plokštės. Tam paspauskite atblokavimo mygtuką 3 ir stumkite šviestuvą ant montavimo plokštės, kol atblokavimo mygtukas 3 vėl užsifiksuos. Jungtį užfiksuokite varžtu prie gnybtų dėžutės 1. Nustatykite norimą šviesos kryptį ir priveržkite varžtus.
- ljunkite pagrindinį maitinimo šaltinį.

Tik modeliui L2705 PIR (žr. D pav.):

Laiko nustatymas (TIME):

Laiko intervalo trukmę, per kurią po suaktyvinimo šviesa lieka ijungta, galima nustatyti tarp 10 (±5) sekundžių ir 4 (±1) minučių. Sukant TIME reguliatorių iš padėties (+) i padėti (-), laiko intervalas sutrumpinamas.

Nurodymas: jei šviesa jsijungė dėl judesio signalizatoriaus, laiko intervalas kiekvieno kito aptikimo atveju pradedamas skaičiuoti iš naujo.

Šviesos nustatymas (LUX):

LUX reguliatoriaus modulyje yra integruotas diskretizatorius (fotoelementas), kuris atpažjsta dienos šviesą ir tamsą. Simbolis ✝ reiškia, kad judesio signalizatorius suveikia dieną ir naktį, o, jei rodomas simbolis ℃, jis reaguoja tik naktimis.

Jautrumas (SENS):

Jautris arba jautrumas yra didžiausias diapazonas, kuriame gali suveikti judesio signalizatorius dėl kūno judesių. Sukant SENS reguliatorių iš padėties (+) i padėtį (-), sumažėja jautrumas.

○ Reguliatoriaus nustatymas (žr. D pav.)

Nustatykite LUX reguliatorių ties simbođė ir palaukite pusę minutės, kol stabilizuosis reguliatoriaus kontūras. Įsitikinkite, ar TIME reguliatoriumi nustatytas minimumas (-). Dabar šviesa įsijungia ir lieka įjungta kelias sekundes.
Reguliuodami nustatykite judesio signalizatorių taip, kad būtų pasiekiamas norimas aptikimo nuotolis.
Paprašykite kito žmogaus pavaikščioti įstrižai norimos stebėti zonos ir keiskite jutiklio kampą, kol prietaisas pastebės žmogaus buvimą ir įsijungs šviesa (žr. C pav.).
TIME regulatoriumi nustatykite norimą ijungimo laiką.
Norėdami nustatyti LUX slenkstį, kada naktimis šviesa įsijungs automatiškai, pasukite LUX reguliatorių iš padėties „Dienos šviesa“ i padėtį „Naktis“.
Nurodymas: jei šviesą reikia ijungti anksčiau, pavyzdžiui, temstant, palaukite norimo šviesos lygio, tada LUX reguliatorių lėtai sukite dienos šviesos padėties kryptimi, kai kažkas eina per aptikimo nuotolio vidurį. Atleiskite LUX reguliatorių, kai šviesa įsijungs.

- Gedimų šalinimas ir nurodymai naudotojui

Problema Galima	priežastis Rekomenduojamas	sprendimas
Šviesa nejsijungia judant aptikimo nuotolio zonoje.	1. Nėra tinklo srovės	Patikrinkite visas jungtis ir saugiklius/jungiklius.
	2. Apšvietimas artimoje zonoje per ryškus.	Iš naujo išlygiuokite judesio signalizatorių arba pakeiskite prietaiso vietą.
	3. Reguliatorius nustatytas netinkamai.	Iš naujo nustatykite jutiklio kampa arba reguliatorių.
Šviesa jsijungia dėljvairių priežasčių (netinkamas atjungiklis)	1. Šilumos šaltiniai, pavyzdžiui, kondicionieriai, ventiliacijos angos, šildymo prietaisų ventiliacijos kana-lai, keptuvai, kiti lauko šviestuvai arba važiuojantys automobiliai suaktyvina judesio signalizatorių.	Jutiklio galvutę nukreipkite į šalį nuo šių šaltinių.
	2. Žvėrys/ paukščiai arba nami-niai gyvūnai.	Jutiklio galvutės išlyginimas iš naujo gali padėti.
	3. Baseinų atspindžiai arba atspindintys paviršiai.	Iš naujo išlygiuokite judesio signalizatorių.
Nurodymas: esant šaltam orui, visi prietaisai su PIR jutikliu reaguoja jautriau, nei esant šiltam orui.

- Techninė priežiūra ir valymas

LED prožektoriuje yra komponentų, kuriems reikalinga techninė priežiūra. LED keisti negalima. Valykite tik su sausa ar šiek tiek sudrėkinta šluoste ir nenaudokite tirpiklių, èsdinančių valymo priemonių ir pan.

● Nebetinkamoeksploatuoti prietaiso atidavimas perdirbti

Elektrinius prietaisus utilizuokite pagal aplinkosaugos reikalavimus!

Elektrinių prietaisų neišmeskite kartu su buitinėmis atliekomis!

Pagal Europos direktyvq 2002/96/EB über dėl elektros ir elektroninės įrangos atliekų naudotus elektrinius prietaisus reikia rinkti atskirai ir pristatyti perdirbti pagal aplinkosaugos reikalavimus.

Apie galimybes perduoti perdirbti nebetinkamą eksploatuoti prietaisą sužinosite iš savo apskrities arba miesto administracinės įstaigos.

• Gamintojas

Išsamesnės informacijos rekomenduojame ieškoti mūsų internetiniame puslapyje www.brennenstuhl.com skiltyje „Service / FAQ’S” (Paslaugos / dažniausiai užduodami klausimai).
