SBS-MK-7 - Mikroskopas STEINBERG - Nemokama naudojimo instrukcija

Produkto tipas	Mikroskopas optinis binokulinis
Prekės ženklas	Steinberg
Modelis	SBS-MK-7
Matmenys (L x P x A)	Maždaug 25 x 18 x 38 cm
Svoris	Maždaug 3,5 kg
Maitinimas	Maitinimo adapteris 220 V arba 3 AA baterijos (nepridedamos)
Padidinimai	40x, 100x, 400x, 1000x (priklausomai nuo objektyvų)
Apšvietimas	LED integruotas reguliuojamas, su kondensatoriumi
Okuliaro tipas	Didelio lauko WF10x/18 mm
Pagrindinės funkcijos	Biologinių ir mineralinių mėginių stebėjimas, makro ir mikro reguliavimas
Priežiūra ir valymas	Valykite lęšius mikropluošto šluoste ir izopropilo alkoholiu. Laikyti po danga.
Sauga	Nežiūrėkite tiesiai į šviesos šaltinį. Laikyti vaikams nepasiekiamoje vietoje.
Atsarginės dalys ir remontas	Okuliarai, objektyvai, lempa, preparatų stalelis prieinami pagal pageidavimą
Pridedami priedai	Stikleliai, dengiamieji stikleliai, pipetė, pincetas, apsauginis dėklas

Dažnai užduodami klausimai - SBS-MK-7 STEINBERG

Kaip nustatyti mikroskopo fokusą?

Naudokite stambųjį fokusavimo ratuką (makro), kad priartintumėte objektyvą prie stiklelio, tada smulkųjį ratuką (mikro) vaizdui patikslinti. Visada pradėkite nuo mažiausio padidinimo.

Ką daryti, jei vaizdas neryškus?

Patikrinkite, ar stiklelis yra centre, ar fokusavimas sureguliuotas ir ar lęšiai švarūs. Nuvalykite okuliarus ir objektyvus minkšta šluoste.

Kaip valyti mikroskopo lęšius?

Naudokite mikropluošto šluostę arba optinį popierių, suvilgytą izopropilo alkoholiu. Švelniai trinkite sukamaisiais judesiais. Niekada nenaudokite agresyvių tirpiklių.

Kokį apšvietimą naudoti?

Mikroskopas turi integruotą LED apšvietimą. Reguliuokite intensyvumą reguliatoriumi. Skaidriems mėginiams apšvieskite skaidriai. Nepermatomiems naudokite krintantį apšvietimą, jei yra.

Kaip pakeisti LED lemputę?

Išjunkite mikroskopą ir atjunkite. Nuimkite apšvietimo dangtelį, atsukite sugedusią lemputę ir pakeiskite identiška LED lempute. Žr. informaciją apie atsargines dalis.

Mikroskopas neįsijungia, ką daryti?

Patikrinkite, ar maitinimo adapteris prijungtas arba ar baterijos įdėtos teisingai ir neišsikrovusios. Išbandykite kitą elektros lizdą.

Kaip naudoti panardinamąjį objektyvą?

Panardinamajam objektyvui (100x) reikia lašelio panardinimo aliejaus tarp stiklelio ir objektyvo. Sufokusuokite su 40x objektyvu, tada pasukite revolverį prie 100x objektyvo ir įlašinkite aliejaus. Po naudojimo nuvalykite.

Ar galima stebėti gyvas ląsteles?

Taip, jei turite specialių stiklelių su dengiamuoju stikleliu ir tinkama augalinė terpė. Naudokite mažą padidinimą, kad nesuspaustumėte ląstelių.

Kaip prižiūrėti mikroskopą ilgalaikėje perspektyvoje?

Laikykite sausoje, nuo dulkių apsaugotoje vietoje. Uždenkite danga. Reguliariai valykite lęšius. Kas 2 metus patikrinkite mechanizmus.

Kur rasti atsarginių dalių?

Susisiekite su Steinberg techninės priežiūros centru arba įgaliotuoju pardavėju. Okuliarai, objektyvai ir lemputės yra prieinami užsakymu. Žr. oficialią svetainę dėl nuorodų.

NAUDOJIMO INSTRUKCIJA SBS-MK-7 STEINBERG

Šis vartotojo vadovas buvo išverstas naudojant mašininį vertimą. Dėjome visas pastangas, kad vertimas būtų tikslus, tačiau atminkite, kad automatiniai vertimai nėra tobuli ir nėra skirti pakeisti žmonių vertėjus. Oficiali vartotojo vadovo versija yra anglų kalba. Bet kokie skirtumai tarp išverstos versijos ir originalo anglų kalba nėra teisiškai įpareigojantys. Jei turite klausimų dėl vertimo tikslumo, žr. versiją anglų kalba, kuri yra oficiali nuoroda. Daugiau kalbų versijų galite gauti pateikę užklausą [e-mail].

Techniniai duomenys

Parametru aprašymas Parametru reikšmė
Produkto pavadinimas	Mikroskopas
Modelis	SBS-MK-5	SBS-MK-7
Itampa [V]	5
Didinimo koeficientas	40X
Matmenys (plotis x ilgis x aukštis) (mm)	100 x 150 x 190	135 x 180 x 290
Svoris [kg]	1,05	1,15
Apsaugos klasė	II

Tikslas

Gaminys naudojamas mažiems objektams ar detalėms, kurios yra per mažos, kad būtų aiškiai matomos plika akimi, padidinti. Padidinus šiuos objektus, gaminys leidžia vartotojams stebėti smulkias struktūras ir detales, todėl jis yra esminis įrankis moksliniuose tyrimuose, biologijoje, medicinoje, medžiagų moksle ir įvairiose kitose srityse.

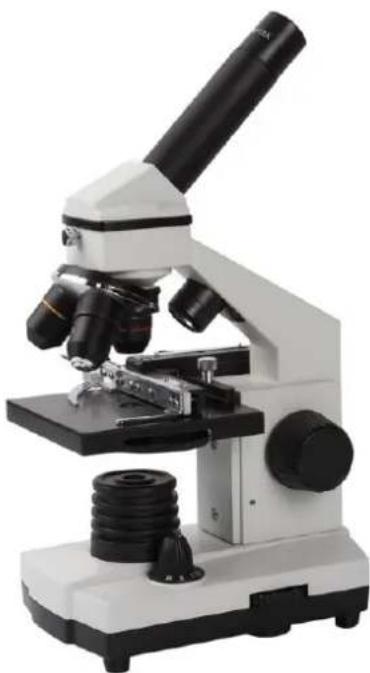

Produkto apžvalga

1. Išimkite gaminį iš dėžutės ir padėkite putplasčio talpyklą ant šono.
2. Atsargiai nuimkite juostą aplink putplasčio talpyklos perimetrą ir pakelkite viršutinę pusę.
3. Atsargiai atidarykite talpyklą, kad optiniai elementai (objektai ir okuliarai) nenukristų ir nesusigadintų.
4. Abiem rankomis (viena ranka apglėbkite ranką, o kita paremkite pagrindą) išimkite gaminį iš talpyklos ir padėkite ant stabilaus stalo.
5. Išimkite objektyvus iš individualių apsauginių buteliukų ir įdėkite juos į gaminio antgalį didinimo tvarka, pasukdami pagal laikrodžio rodyklę iš galo.
6. Įkiškite okuliarą į akies vamzdelį. Prie gaminio pridedamas okuliaras.

Naudojimas

1. Stebėjimo galvutės reguliavimas:

Stebėjimo galvutė sukasi 360°, todėl ją lengva nustatyti į patogią žiūrėjimo padėtį.

1. Pavyzdžio įdėjimas:

Padėkite mėginį ant stiklinio stiklelio ir pritvirtinkite jį kilnojamojo mėginio laikiklio spaustukais arba stiklelių laikikliais. Įsitikinkite, kad mėginys yra centre virš scenos angos.

1. Mėginio apšvietimas:

• Gaminiams su veidrodžiu sureguliuokite veidrodį taip, kad apšviestumėte visą matymo lauką. - Gaminiams su įmontuotu elektriniu apšvietimu įkiškite maitinimo laidą į lizdą ir įjunkite maitinimo jungiklį, kad apšviestumėte mėginį.

PASTABA

Lempos keitimas: Prieš keisdami lempą, atjunkite gaminį iš elektros lizdo ir palaukite, kol jis atvės, kad išvengtumėte nudegimų. Atsukite lempos laikiklį, tada pakeiskite lempos korpusą ant pagrindo. Veidrodžiai gali būti keičiami tuo pačiu būdu.

1. Tarpakinių ir dioptrijų reguliavimas (žiūronų mikroskopams):

Tvirtai laikykite kiekvieną žiūrono galvutės cilindrą ir reguliuokite atstumą tarp jų, kol pamatysite vieną šviesos ratą. Sureguliavę tarpvyzdžius, patikrinkite gradacijos reikšmę galvos apdangalo viduryje. Pasukite dioptrijų žiedus, kad ta pati gradacijos reikšmė būtų sulygiuota su linijomis ant akių vamzdelių.

1. Mėginio fokusavimas:
2. Pasukite antgalį, kad ant bandinio būtų pastatytas mažiausios galios objektyvas. Aiškus spragtelėjimas rodo tinkamą išlygiavimą.
3. Pradėkite nuo mažiausios galios objektyvo, kad galėtumėte stebėti bendras konstrukcijos detales dideliu matymo lauku, tada padidinkite didinimą, jei reikia smulkesnių detalių.
4. Norėdami apskaičiuoti padidinimą, okuliaro galią padauginkite iš objektyvo galios.
5. Naudodami grubaus fokusavimo rankenėlę judinkite sceną aukštyn, kol mėginys bus sufokusuotas, tada užfiksuokite židinio stabdymo varžtą.
6. Būkite atsargūs ir venkite kontakto tarp objektyvo ir skaidrės, kad nepažeistumėte.
7. Norėdami paryškinti vaizdą, naudokite tikslią fokusavimo rankenėlę. Žiūrėkite pro okuliarą bet kuria akimi, abi akis laikykite atviras. Binokuliniuose mikroskopuose sureguliuokite dioptrijų žiedus, kad vaizdas būtų ryškus ir aiškus abiem akimis.

6. Diafragmos reguliavimas:

• Gaminiams su diskine diafragma pasukite diafragmą, kad pasirinktumėte tinkamą diafragmą, kad būtų tinkamas fono ryškumas. • Gaminiams su rainelės diafragma sureguliuokite diafragmą, kad valdytumėte fono ryškumą.

Priežiūra

Visada:

• Laikykite gaminį aplinkoje, kurioje yra šios sąlygos: ○ Vidaus temperatūra: nuo 0°C iki 40°C ○ Maksimali santykinė oro drėgmė: 85%

• Naudodami gaminį saugokite nuo dulkių ir smūgių.
• Iš karto po naudojimo išjunkite šviesą.
• Nuvalykite optiką minkšta lęšių servetėle.
• Kitoms gaminio dalims valyti naudokite švelnų valymo tirpalą.

Po naudojimo uždenkite gaminį pateiktu dulkių dangteliu ir laikykite sausoje, švarioje vietoje.

Niekada:

• Pirštais nuvalykite bet kokios optikos paviršių. - Norėdami išvalyti, išardykite objektyvus arba okuliarus. - Netinkamai elkitės su gaminiu arba naudokite nereikalingą jėgą. - Valykite gaminį lakiaisiais tirpikliais arba abrazyviniais valikliais. - Pabandykite patys prižiūrėti arba taisyti gaminį.

Naudotų prietaisų išmetimas

Neišmeskite šio prietaiso į komunalinių atliekų sistemas. Perduokite jį į elektros ir elektronikos prietaisų perdirbimo ir surinkimo punktą. Patikrinkite simbolį ant gaminio, naudojimo instrukcijos ir pakuotės. Prietaisui pagaminti panaudotas plastikas gali būti perdirbamas pagal jų ženklinimą. Pasirinkdami perdirbimą, labai prisidedate prie mūsų aplinkos apsaugos.

Norėdami gauti informacijos apie vietinę perdirbimo įmonę, susisiekite su vietinėmis valdžios institucijomis.

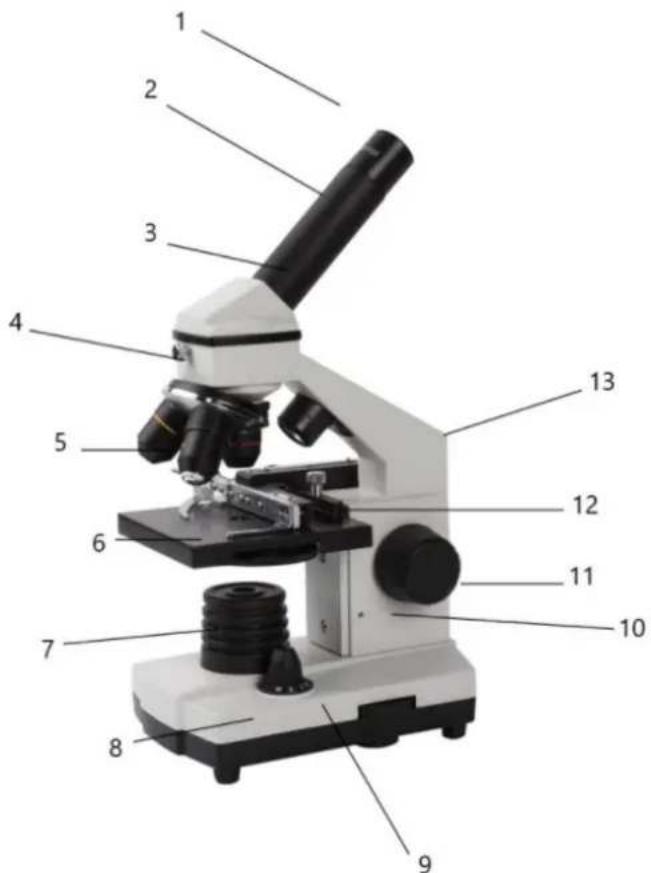

Dalys

11 - Fokusavimo rankenėlė

12 - Moverule

13 - Pagrindinis korpusas
